RW12D - Subwoofer KLIPSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer attivo (amplificato)
Marca	Klipsch
Modello	RW-12D
Altoparlante	12 pollici (30,5 cm)
Potenza dell'amplificatore	200 Watt RMS (stima)
Risposta in frequenza	25 Hz a 120 Hz (stima)
Filtro passa-basso	Regolabile da 40 a 120 Hz, o disattivazione (modalità LFE)
Regolazione di fase	0° a 180°, regolabile a passi
Modalità EQ	Punch (60 Hz), Depth (30 Hz), Flat (neutro)
Memorie preimpostate	3 (Movie, Music, Night)
Ingressi	Line In (RCA stereo/LFE), High Level Input (morsetti)
Modalità di alimentazione	Auto On / Always On (commutabile)
Display	Schermo LCD con regolazione luminosità
Blocco tastiera	Sì, con codice tasti
Telecomando a infrarossi	Sensore IR integrato (codici disponibili su klipsch.com)
Dimensioni (circa)	41 x 39 x 46 cm (A x L x P)
Peso (circa)	18 kg
Alimentazione	Rete 220-240 V, 50/60 Hz (a seconda della versione)
Consumo in standby	< 0,5 W (stima)
Manutenzione e pulizia	Spolverare con panno asciutto o spazzola dell'aspirapolvere
Garanzia	5 anni (altoparlante), 2 anni (componenti elettronici) negli Stati Uniti e Canada
Riparabilità	Affidare a un riparatore autorizzato
Informazioni di conformità	CE, FCC classe B, ICES-003, NMB-003

Domande frequenti - RW12D KLIPSCH

Dove posizionare il subwoofer RW-12D per ottenere le migliori prestazioni?

Posizionatelo in un angolo adiacente al muro dove si trovano i diffusori anteriori. Questo ottimizza il volume dei bassi. Evitate di posizionarlo al centro di un muro, poiché riduce i bassi. Provate diverse posizioni per trovare l'impostazione migliore.

Come collegare il RW-12D al mio amplificatore?

Utilizzate l'ingresso Line In (RCA) per un collegamento standard, collegando l'uscita LFE o i preamplificatori sinistro/destro. Potete anche utilizzare l'ingresso High Level con i morsetti + e - dell'amplificatore. Non collegate entrambi gli ingressi contemporaneamente.

Come regolare il volume del subwoofer?

Utilizzate i tasti freccia sinistra/destra sul display. Premete a sinistra per diminuire, a destra per aumentare. La regolazione deve essere adattata al livello dei diffusori principali.

Cosa significano le modalità EQ 'Punch' e 'Depth'?

La modalità 'Punch' enfatizza le frequenze intorno ai 60 Hz per un impatto più incisivo. La modalità 'Depth' amplifica le frequenze intorno ai 30 Hz per bassi più profondi. La modalità 'Flat' disattiva queste enfasi.

Come regolare il filtro passa-basso?

Nel menu 'Lowpass', utilizzate i tasti freccia sinistra/destra per scegliere una frequenza tra 40 e 120 Hz. Per disattivare il filtro (modalità LFE), premete a sinistra fino a visualizzare 'Lowpass OFF LFE Mode'.

Come regolare la fase?

Nel menu 'Phase', scegliete tra 0° e 180°. Ascoltate un brano con bassi ripetitivi alle due estremità e mantenete l'impostazione che dà il livello di bassi più alto. Se sono uguali, provate valori intermedi.

Come salvare le mie impostazioni in una memoria?

Dopo aver regolato volume, EQ, filtro e fase, andate su 'Save Settings'. Selezionate 'Movie', 'Music' o 'Night' con i tasti freccia, quindi premete il tasto centrale per salvare. Le impostazioni sono poi richiamabili tramite 'Recall Settings'.

Perché il mio subwoofer non si accende automaticamente?

Verificate che l'interruttore di alimentazione sul retro sia su ON. Nel menu 'Power', selezionate 'Auto On' affinché il subwoofer si accenda appena viene rilevato un segnale. Se rimane in standby dopo 20 minuti senza segnale, è normale.

Come pulire il subwoofer?

Utilizzate un panno asciutto per spolverare. Evitate prodotti abrasivi o solventi. La polvere può essere rimossa con una spazzola dell'aspirapolvere.

Cosa fare in caso di scarica elettrostatica che influisce sul display?

In ambiente secco, una scarica statica può modificare il display. È temporaneo e si risolve cambiando modalità di visualizzazione. Se il problema persiste, scollegate e ricollegate l'apparecchio.

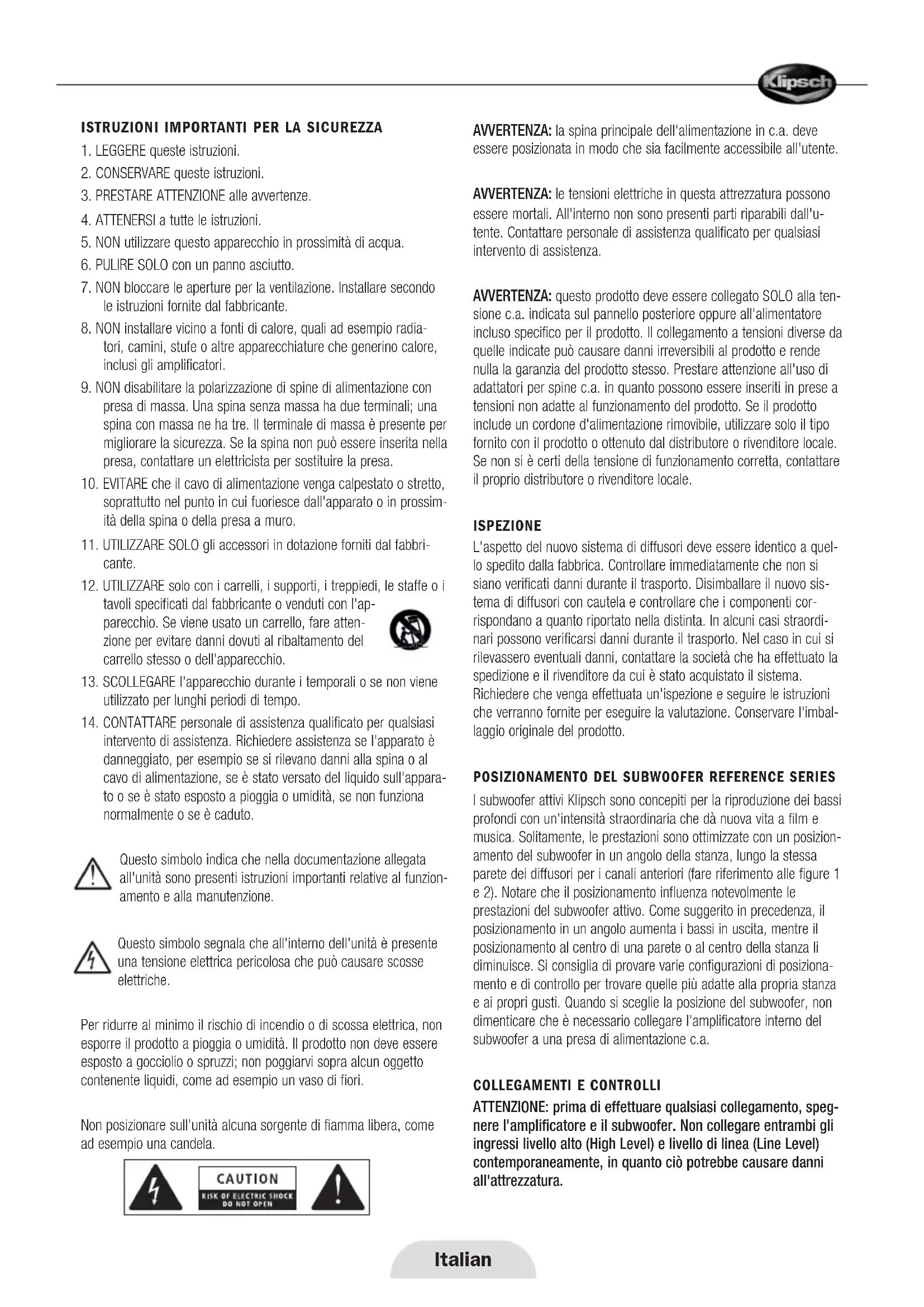

MANUALE UTENTE RW12D KLIPSCH

1. LEGGERE queste istruzioni.

2. CONSERVARE queste istruzioni.

3. PRESTARE ATTENZIONE alle awertenze.

4. ATTENERSI a tutte le struzioni.

5. NONutilizzatoqueptoapparecchio inprossimitadiacqua.

6. PULIRE SOLO con un panno asciutto.

7. NON bloccare le aperture per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.

8. NON installare vicino a fonti di calorie, quali ad esempio radiatori, camini, stufe o altre apparecchiature che generino calorie, inclusi gli amplificatori.

9. NON disabilitare la polarizzazione di spine di alimentazione con presa di massa. Una spinaenza massa ha due terminali; una spina con massa ne ha tre. Il terminale di massa è presente per migliorare la sicurezza. Se la spina non può essere insertita nella presa, contattare un elettricista per sostituire la presa.

10. EVITARE che il cavo di alimentazione venga calpestato o stretto, soprattutto nel punto in cui fuoriesce dall'apparato o in prossimità della spina o della presa a muro.

11. UTILIZZARE SOLO gli accessori in dotazione forniti dal fabbricante.

12. UTILIZZARE solo con i carrelli, i supporti, i treppiedi, le staffe o i tavoli specificati dal fabbricante o venduti con l'apparecchio. Se viene usato un carrello, fare attenzione per evitare danni dovuti al ribaltamento del carrello stesso o dell'apparecchio.

13. SCOLLEGARE l'apparecchio durante i temporali o se non viene utilizzato per lunghi periodi di tempo.

14. CONTATTARE personale di assistenza qualificato per qualsiasi intervento di assistenza. Richiedere assistenza se l'apparato è danneggiato, per esempio se si rilevano danni alla spina o al cavo di alimentazione, se è stato versato del liquido sull'apparato o se è stato esposto a pioggia o umidita, se non funziona normalmente o se è caduto.

Questo significato indica che nella documentazione allegata all'unità sono presenti istruzioni importanti relative al funzionamento e alla manutenzione.

Questo significo segnala che all'interno dell'unità è presente una tensione elettrica pericolosa che cui causare scosse elettriche.

Per ridurre al minimo il rischio di incendio o di scossa elettrica, non esporre il prodotto a pioggia o umidità. Il prodotto non deve essere esesto a gocciolio o spruzzi; non poggiarvi sopra alcun oggettoto contente liquidi, come ad esempio un vaso di fiori.

Non posizionare sull'unita alcuna sorgente di fiamma libera, come ad esempio una candela.

AWERTENZA: la spina principale dell'alimentazione in c.a. devesseposizionatainodo che sia facilitamente accessibile all'utente.

AWERTENZA: le tensioni elettriche in questa attrezzatura sono essere mortali. All'interno non sono presenti parti riparabili dall'u-tente. Contattare personale di assistenza qualificato per qualiasi intervento di assistenza.

AVERTENZA: quello prodotto deve essere collegato SOLO alla tensione c.a. individata sul pannello posteriore oppure all'alimentatore incluso specifico per il prodotto. Il collegamento a tensioni diverse da quella indicate più causare danni irreversibili al prodotto e rende nulla la garanzia del prodotto stesso. Prestare attenzione all'uso di adattatori per spine c.a. in quanto possono essere inseriti in prese a tensioni non adatte al funzionamento del prodotto. Se il prodotto include un cordone d'alimentazione rimovibile, utilizzare solo il tipo fornito con il prodotto o ottenuo dal distributore o rivenditore locale. Se non si è certi della tensione di funzionamento corretta, contatterile proprio distributore o rivenditore locale.

ISPEZIONE

L'aspetto del nuovo sistema di diffusori devese essere identico a quello spedito alla fabbrica. Controllare immediatamente che non si siano verificati danni durante il trasporto. Disimballare il nuovo ricerca di diffusori con cautela e controllare che i componenti corrispondano a quanto riportato nella distinta. In alcuni casi straordinari possono verificarsi danni durante il trasporto. Nel caso in cui si rilevassero eventuali danni, contattare la società che ha effettuato la spedizione e il rivenditore da cui è stato acquistato ilsystema. Richiedere che venga effettuata un'ispezione e seguire le istruzioni che verranno fornite per eseguire la valutazione. Conservare l'imballaggio originale del prodotto.

I subwoofer attivi Klipsch sono concepi per la riproduzione dei bassi profondi con un'intensità straordinaria che da nuova vita a film e musica. Solitamente, le prestazioni sono ottimizzate con un posizionamento del subwoofer in un angolo della stanza, lungo la stessa parete dei diffusori per i canali anteriors (fare riferimento alle figure 1 e 2). Notare che il positizimento influenza notevolmente le prestazioni del subwoofer attivo. Come suggerito in precedenza, il posizionamento in un angolo aumento i bassi in uscita, nelle il positizimento al centro di una parete o al centro della stanza li diminuisce. Si consiglia di provare varie configurazioni di posizionamento e di controllo per trovare quella più adatte alla propriaStanza e ai propri gusti. Quando si scegli la posizione del subwoofer, non dimiticare che è necessario collegare l'amplificatore interno del subwoofer a una presa di alimentazione c.a.

COLLEGAMENTI E CONTROLLI

ATTENZIONE: prima di effettuare qualsiasi collegamento, spegnere l'amplificatore e il subwoofer. Non collegare entrambi gli ingressi livello alto (High Level) e livello di linea (Line Level) contemporaneamente, in quanto ciò potrebbe causare danni all'attrezzatura.

RW-10d / RW-12d / RSW-10d

"LINE IN" - Questo è l'ingresso standard predefinito per il subwoofer. Accetta segnali dai canali destro e sinistro del preamplificatore e dalle uscite subwoofer o LFE dei componenti elettronici tramite gli spinotti di ingressro RCA. Collegareagli ingresso destro "RIGHT"e/o sinistro "LEFT/LFE"sul pannello posteriore del subwoofer (vedere le figure 3 e 5).

RW-10d / RW-12d

"HIGH LEVEL IN" - Questi collegamenti possono essere utilizzati in alternatively al collegamento di linea di livello. Utilizzato cavi audio di spessore minimo 16 AWG, collegare il terminale rosso "positivo" (+) del canale sinistro dell'amplificatore al terminale rosso "positivo" (+) del canale sinistro "HIGH LEVEL IN" del subwoofer. Collegare il terminale nero "negativo" (-) del canale sinistro dell'amplificatore al terminale nero "negativo" (-) del canale sinistro "HIGH LEVEL IN" del subwoofer. Ripetere esta procedura per il collegamento del canale destro (vedere la figura 4). Verificare che i cavi denudati in ciascun collegamento non tocchino li altri terminali, in quanto quello potrebbe danneggiare l'attrezzatura.

CONTROLLI

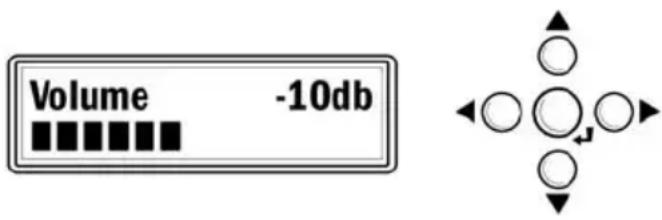

Per accederare a tutti i controllo del subwoofer e modificarne le impostazioni, utilizzare i tasti e lo schermo presenti sul lato superiore della cassa del subwoofer. L'unica eccezione è l'interruttore dell'alimentazione c.a. che si trova sul pannello posteriore del subwoofer.

Utilizzare il tastingo alto) o basso) per scorrere l'elenco di opzioni di controllo.
Utilizzare i tasti (sinistra) o (destra) per regolare le impostazioni dell'opzione di controllo selezionata.
- Usare il tastinge quando lo schermo visualizza per memorizzare e leggere impostazioni personalizzate o per bloccare la tastiera.
- Dopo aver regolato i singoli parametri di controllo per "Volume", modalità di equalizzazione "EQ Mode", fatto passa basso "Low-pass filter" e fase "Phase", le impostazioni sono essere memorizzate in una delle tre memorie utente disponibili, chiamate "Movie" (film), "Music" (musica) e "Night" (notte). In quello modo si possono caricare contemporaneamente tutte le impostazioni precedenti, personalizzato le prestazioni del subwoofer per compensare per i materiali e utilizzi diversi possibili.
- Se non vengono effettuate modifiche per 30 secondi nelle sono visualizzati alte impostazioni, lo schermo torna alla visualizzazione del "Volume".
- Durante periodi di tempo in cui l'umidità nell'aria è Bassa, una scarica elettrostatica sul subwoofer potrebbe interrompere temporaneamente il segnale in uscita o causare cambiamenti al contento dello schermo LCD. Eventuali errors nel contento dello schermo vengono corretti dalchio di modalità dello schermo stesso.

"Volume" - Usare i tasti destro e sinistro per regolare il volume del subwoofer a un livello corrispondente all'uscita dei diffusori principali. Il controllo del volume sull'amplificatore o il preamplificatore principale delsystema controllerà il volume del subwoofer e dei diffusori full range. Premere e mantenere premuto (oppure premere e rilasciare) il tasto sinistro per ridurre il volume del subwoofer. Premere e mantenere premuto (oppure premere e rilasciare) il tasto destro per augmentare il volume del subwoofer sono al livello desiderato. Da esta schermata premere il tasto in basso per accederate alle other impostazioni di controllo.

"Recall Settings" (carica impostazioni) - Questa schermata viene utilizzata per selezionare una delle tre memorie contenti impostazioni definibili dall'utente, chiamate "Movie" (film), "Music" (musica) e "Night" (notte). Utilizzato i tasti destro e sinistro per selezionare il gruppo di impostazioni memorizzate desiderato e premere il tasto centrale per caricare tali impostazioni. Viene visualizzato il messaggio "Settings Recalled!" che indica che le impostazioni sono state caricate. Tutte le impostazioni personalizzate presenti nelle tre memorie possono essere cancellate e ripristinate ai valori predefiniti scorrendo verso il basso fino all'ultima schermata "System Info". Premere il tasto destro due volte per accedere alla schermata di ripristino delsystema "System Reset". Premere il tasto centrale per ripristinare tutte le impostazioni personalizzate con i valori predefiniti. Viene visualizzato il messaggio "Reset Complete" che indica che il ripristino è stato completato. Durante l'impostazione iniziale, ignorare questa schermata fino a quando non sono state completate tutte le altre regolazioni iniziali. Da QUESTa schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"EQ Mode" (modalità di equalizzazione) - Questa schermata viene utilizzata per selezionare due impostazioni di esaltazione dei bassi, chiamate "Punch" (intensità) e "Depth" (profondità). Sono concepite per l'uso con vari tipi di materiale audio, come ad esempio colonne sonore o la musica. L'impostazione "Punch" esalta la regione attorno a 60Hz nelle l'impostazione "Depth" esalta quella attorno a 30Hz. Una terza impostazione "Flat" è disponibile per disabilitare entrambé le impostazioni. L'uso di una delle due impostazioni di equalizzazione causa una leggera riduzione delle capacità di uscita massime del subwoofer, in quanto è necessaria una maggiore potenza dall'amplificatore del subwoofer. Utilizzato i tasti destro e sinistro per selezionare le impostazioni di equalizzazione desiderata. Da QUESTa schermata premere il tasto in basso o in alto per accederere alle altre impostazioni di controllo.

"Lowpass" (passa basso) - Questa schermata viene utilizzata per regolare la frequenza superiore del subwoofer per miscelare il suono correttamente con i diffusori principali delsystema. Una frequenza (Hz) maggiore viene utilizzata di solito con diffusori più piccoli con uscite dei bassi limitate, nella un'impostazione della frequenza più Bassa viene spesso usata con modelli da pavimento di dimensioni maggiori. Questo filtro cui è essere regolato tra 40Hz e 120Hz , se necessario, oppure cui è essere disabilitato se la funzione di filtrlo passa basso viene eseguita dai componenti elettronici del systema. Utilizzato i tasti destro e sinistro per regolare il filtrto passa basso. Per escludereQuesto filtrlo premente e mantenere premuto il tasto

destro fino a quando viene visualizzato il messaggio "Lowpass OFF LFE Mode" (passa basso Off modalità LFE). Per ulteriori informazioni sulla gestione dei bassi,fare riferimento al manuale dell'utente del processore surround. Da esta schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"Phase" (Fase) - Questa schermata viene utilizzata per regolare la fase acustica del subwoofer per farla corrispondere a quella dei diffusori principali. Utilizzato i tasti destro e sinistro per regolare la fase del subwoofer tra 0^ e 180^ . L'impostazione corretta per quello parametro dipende molto dall'acustica della stanza e alla posizione del subwoofer nella stanza. Dop o aver impostato i controlli del volume e del filtrlo passa basso, selezionare il valore 0^ per la fase e riproduire della musica che abbia bassi evidenti e ripetuti, ponendosi nella posizione di ascolto. Ripetere esta procedura per le impostazioni a 180^ e utilizzato i valori che permettono di massimizzare l'uscita dei bassi. Se nessuna delle due impostazioni è migliorhe dell'altra, si consiglia di provare impostazioni intermedie. Da QUESTa schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"Save Settings" (salva impostazioni) - Questa schermata viene utilizzata per salvare tutte le impostazioni di controllo precedenti in una delle tre memorie predefinite ("Music", "Movie" e "Night"). Utilizzato i tasti destro e sinistro per selezionare il gruppo di impostazioni predefinite e premere il tasto centrale per memorizzare le impostazioni di controllo attuali. Viene visualizzato il messaggio "Settings Saved!" che indica che le impostazioni sono state salvate. Dopao aver salvato le impostazioni nella memoria, lo schermo torna alla visualizzazione predefinita di regolazione del "Volume". Da questa schermata premere il tasto in basso per accedere alle altre impostazioni di controllo.

"Disp Brightness" (luminosità schermo) - Questa schermata permette di impostare la luminosità dello schermo. Utilizzato i tasti destro e sinistro per selezionare uno di 4 opzioni di luminosità. Da但这a schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"Power" (accensione) - Questa schermata permette di selezionare tra le modalità "Auto On" (accensione automatica) e "Always On" (sempre acceso) per l' amplificatore del Subwoofer. Utilizzare i tasti destro e sinistro per selezionare una delle due modalità. Quando è selezionato "Auto On", il subwoofer si accende automaticamente quando rileva un segnale in ingresso. Dopo 20 minuti alla segnale si spegne automaticamente e sullo schermo viene visualizzato "Standby". Nella modalità "Always On" il subwoofer restsa acceso se l'interruttore di alimentazione c.a. principale sul pannello posteriore del subwoofer è nella posizione On. Da questa schermata premere il tasto in basso o in alto per accedere alle altre impostazioni di controllo.

"Keypad Lock" (Blocco tastierino) - Questa schermata viene usata per bloccare il tastierino ed evitare che le impostazioni vengano modificate da altri utenti. Dopo aver completato tutte le regolazioni desiderate, premere il tastinge centrale per bloccare il tastierino. Viene visualizzato "Keypad Locked Hold and to unlock" (tastierino bloccato, premere i tastinge e per sbloccare). Lo schermo torna

quindi nuovamente alla schermata "Volume" predefinita. Per sbloccare il tastierino premere e mantenere premuti i tasti destro e sinistro fino a quando non viene visualizzato il messaggio "Keypad Unlocked" (tasti sbloccati). Lo schermo torna nuovamente alla schermata "Volume" predefinita. Si consiglia di prenderenota di tutte le impostazioni per un utilizzo futuro, nel caso in cui il tastierino fosse sbloccato e le impostazioni venissero modificate da un'alto utente.

Per ulteriori informazioni sui controlli menzionati in quello manuale e sulle impostazioni di gestione dei bassi dei componenti elettronici, consultare il proprio rivenditore autorizzato Klipsch o visitare www.klipsch.com.

FUNZIONALITA DEL PANNELLO POSTERIORE

INTERRUPTORE D'ACCENSIONE - Questo è l'interruttore principale per l'alimentazione c.a. del subwoofer. Per utilizzato il subwoofer e per attivare la funzionalità "AUTO/ON", l'interruttore delve essere nella posizione "ON". Posizionale l'interruttore nella posizione "OFF" se su prevede che il subwoofer non venga usato per un lungo periodo (ad esempio durante una vacanza).

SENSORE IR - Un sensore per telecomando a raggi infrarossi è incluso nel pannello posteriore del subwoofer per permettere l'integrazione con sistemi di controllo a distance di audio e video. Per otteneri codici IR per quello subwoofer visitare www.klipsch.com. Per quosti modelli non è disponibile un telecomando specifico.

CURA E PULIZIA DEL SUBWOOFER ATTIVO

Il subwoofer è protetto da uno strato direvole di vinile che necessita solo di essere splolverato o pulito con un panno asciutto di tanto in tanto. Non utilizzato alcun detergente abrasivo, a base di solventi o troppo aggressivo. L'accessorio spazzola di un aspirapolvere cui essere usato per rimuovere eventuale polvere dal subwoofer.

GARANZIA APPLICABILE AL DI FUORI DI STATI UNITI E CANADA

Se questo prodotto viene venduto fuori degli Stati Uniti o del Canada, è coperto da una garanzia conforme alle leggi locali e la validità di tale garanzia è di esclusiva responsabilità del distributore del prodotto stesso. Per richiedere un intervento in garanzia rivolgersi al rivenditore o al distributore.
