Reference Premiere RP1600SW - Subwoofer KLIPSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer attivo
Marca	Klipsch
Modello	Reference Premiere RP1600SW
Amplificatore integrato	Sì
Alimentazione	Rete
Ingresso linea (L/LFE)	Sì, RCA
Ingresso destro (R)	Sì, RCA
Porta WA-2 (senza filo opzionale)	Sì, compatibile 2,4 GHz, portata 15 m
Regolazione del guadagno (LEVEL)	Sì, rotativo
Filtro passa-basso (LOWPASS)	Regolabile, 50-160 Hz
Selettore di fase	0° / 180°
Accensione	Auto / On / Off
Spia luminosa	Verde in funzione
Posizionamento consigliato	In un angolo, sulla stessa parete degli altoparlanti anteriori
Finitura	Vinile resistente
Manutenzione e pulizia	Spolveratura o panno asciutto; evitare prodotti abrasivi e solventi
Sicurezza	Scollegare prima di qualsiasi collegamento
Registrazione del prodotto	Online su klipsch.com/register
Garanzia	Conservare la ricevuta per qualsiasi reclamo
Accessori inclusi	Cavo di alimentazione, manuale d'uso

Domande frequenti - Reference Premiere RP1600SW KLIPSCH

Come collegare il mio subwoofer Klipsch Reference Premiere RP1600SW ?

Collegare un cavo RCA dall'uscita 'Subwoofer Pre Out' del ricevitore all'ingresso L/LFE del subwoofer. Se il ricevitore non ha un'uscita dedicata, utilizzare le uscite preamplificate sinistra/destra del ricevitore verso gli ingressi L/LFE e R del subwoofer.

Come regolare il filtro passa-basso (LOWPASS)?

Ruotare la manopola LOWPASS del subwoofer completamente a destra (160 Hz) se il ricevitore gestisce il filtraggio. Altrimenti, regolare tra 50-90 Hz per altoparlanti a torre, o 90-150 Hz per altoparlanti da libreria. Più piccolo è l'altoparlante, maggiore deve essere la frequenza.

Cosa fare se la spia luminosa non si accende?

Verificare che il cavo di alimentazione sia collegato e che l'interruttore POWER sia su ON o AUTO. Se la spia rimane spenta, l'amplificatore è spento. Contattare il servizio post-vendita.

Posso utilizzare questo subwoofer senza fili?

Sì, opzionalmente con il modulo WA-2 (venduto separatamente). Collegalo alla porta WA Port del subwoofer. Il WA-2 trasmette il segnale senza fili fino a 15 metri in 2,4 GHz.

Dove posizionare il subwoofer per migliori prestazioni?

Posizionare il subwoofer in un angolo della stanza, sulla stessa parete degli altoparlanti anteriori. Questo aumenta il volume dei bassi. Evitare di posizionarlo al centro di una parete o della stanza, poiché riduce i bassi.

Come pulire la finitura in vinile del subwoofer?

Utilizzare un panno asciutto per spolverare. Per una pulizia più approfondita, utilizzare la spazzola dell'aspirapolvere. Non utilizzare prodotti abrasivi, solventi o detergenti aggressivi.

Come registrare il mio prodotto Klipsch?

Registralo online su klipsch.com/register. Ti tiene informato su nuovi prodotti e promozioni. Conserva la ricevuta per qualsiasi reclamo in garanzia.

Cosa significa la spia verde sul subwoofer?

La spia verde indica che l'amplificatore integrato è acceso e riceve un segnale. Se spenta, l'amplificatore è spento o in standby.

Come regolare la fase (PHASE)?

Il selettore PHASE offre due posizioni: 0° e 180°. Scegliere quella che produce il livello di bassi più alto alla propria posizione di ascolto. Ciò regola la sincronizzazione acustica con gli altoparlanti principali.

Il subwoofer non si accende automaticamente, cosa fare?

Assicurarsi che l'interruttore POWER sia su AUTO. Il subwoofer si accende al rilevamento di un segnale e va in standby dopo 15-20 minuti senza segnale. Se il problema persiste, verificare i collegamenti o contattare l'assistenza.

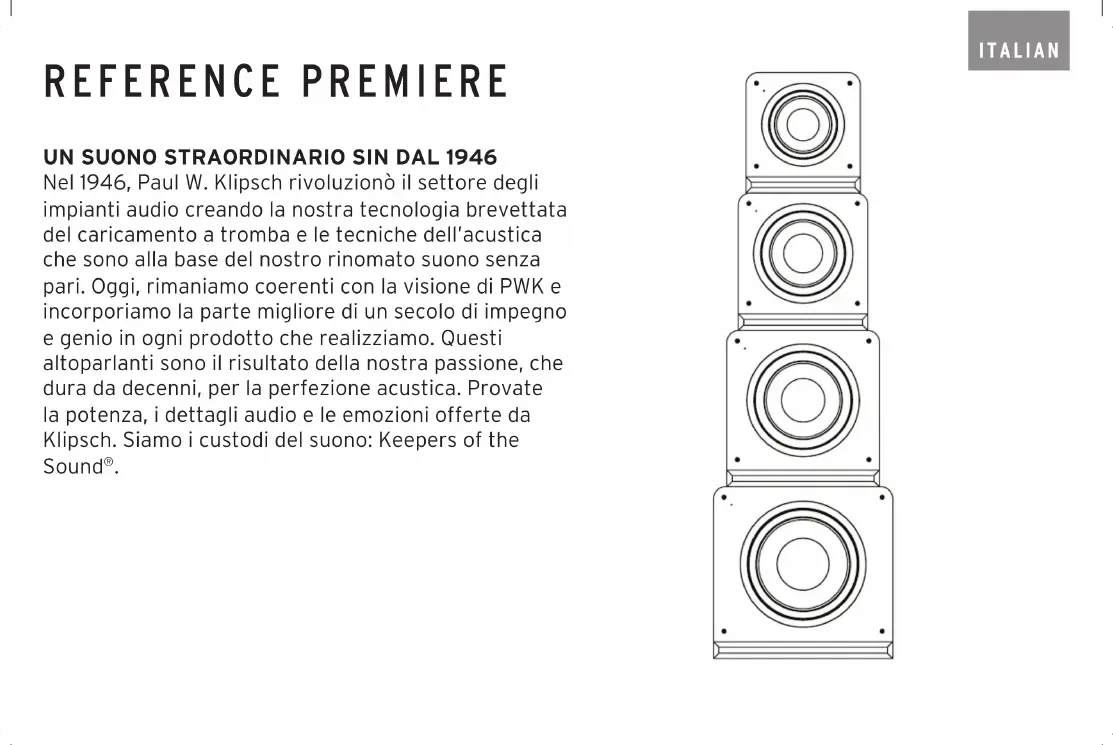

MANUALE UTENTE Reference Premiere RP1600SW KLIPSCH

Nel 1946, Paul W. Klipsch rivoluzionò il settore degli impianti audio creando la nostra tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rinomato suono senza pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliore di un secolo di impegno e genio in ogni prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch. Siamo i custodi del suono: Keepers of the Sound®.

Accertarsi che l'altoparlante sia nelle stesse condizioni di integrità in cui ha lasciato la fabbrica. Controllare subito se ci sono danni causati dal trasporto. Disimballare con cautela l'altoparlante e verificare che tutti i componenti siano presenti consultando la distinta di spedizione. In casi estremi, qualche componente potrebbe aver subito danni durante il trasporto; se si riscontrano danni, notificarli alla ditta di

spedizione e al rivenditore. Presentare una richiesta di ispezione e seguire le istruzioni che saranno fornite. Conservare la scatola di spedizione originale del prodotto.

COLLOCAZIONE DEL SUBWOOFER REFERENCE PREMIERE

I subwoofer amplificati Klipsch® sono stati progettati per riprodurre i bassi profondi e offrire una resa sonora elevatissima sia con brani musicali che con i film. Per ottenere i migliori risultati, collocare il subwoofer in un angolo della stanza, presso la stessa parete accanto alla quale si sono disposti gli altoparlanti del canale anteriore (vedere la Figura 1). Tenere presente che il punto della stanza prescelto può avere un notevole effetto sulla resa sonora del subwoofer. Collocandolo in un angolo, come suggerito sopra, si aumenta il livello dell'uscita ai bassi, mentre se lo si colloca presso il centro di una parete o lontano dalle pareti si diminuisce tale livello. Provare a collocarlo in vari punti e a regolare i comandi su diverse posizioni fino a trovare la configurazione adatta alla stanza e alle proprie preferenze. Al momento di scegliere il punto in cui collocare il subwoofer, tenere presente che sarà necessario collegarne l'amplificatore incorporato a una presa di corrente.

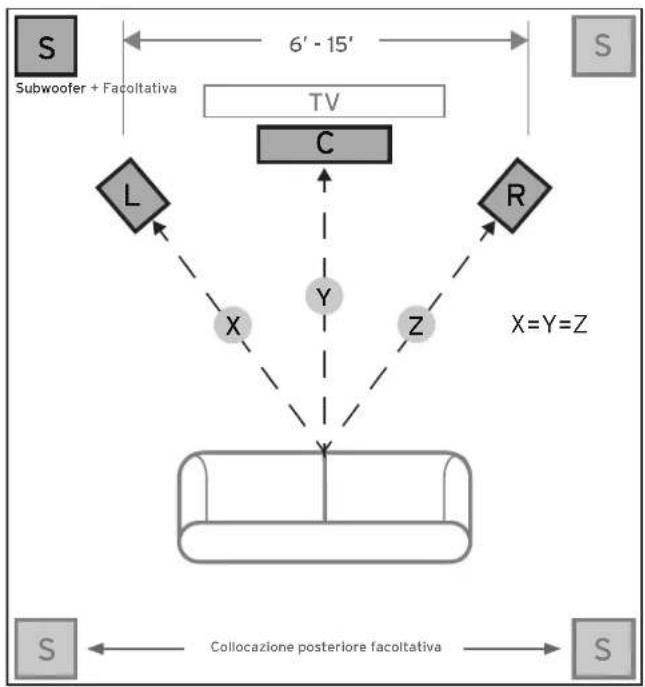

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

CONNESSIONI E COMANDI

ATTENZIONE. Accertarsi che il subwoofer sia scollegato dalla presa di corrente prima di eseguire qualsiasi connessione.

Connessione "LINE IN" (Ingresso linea) - La maggior parte degli attuali ricevitori surround (e preamplificatori) è dotata di un'uscita per subwoofer a livello di linea contrassegnata Subwoofer Pre Out, Sub Out, SW Out, ecc.; se questa uscita è presente, collegarla a un'estremità del cavo del subwoofer e collegare l'altra estremità del cavo all'ingresso di linea del subwoofer contrassegnato L/LFE. Questa connessione consente al subwoofer di riprodurre sia musica sia film con suono surround (consultare il manuale del ricevitore). Se nel ricevitore è assente un'uscita per subwoofer, in alternativa se ne possono collegare le uscite per preamplificatore dei canali sinistro e destro agli ingressi sinistro(L)/LFE e R (destro) del subwoofer.

Connessione con la porta WA-2 - Per collegare in modalità wireless un subwoofer Klipsch Reference Premiere, è disponibile il trasmettitore WA-2 opzionale, che funziona solo con subwoofer Klipsch, Energy, Mirage e Jamo dotati di un ingresso "WA Port". II WA-2 funziona a 2,4 GHz, trasmettendo senza fili un segnale fino a una distanza di 15 metri.

Visitare klipsch.com per ulteriori dettagli.

Comando "LEVEL" (Guadagno) - Se il subwoofer è collegato a un'uscita per subwoofer di un ricevitore surround, anzitutto portare il comando del volume subwoofer sul ricevitore a metà corsa ovvero nella posizione "0 dB", quindi aumentare il volume (il guadagno) del subwoofer finché non è uguale al livello di uscita degli altoparlanti principali. Completata questa impostazione, il comando del volume sul preamplificatore o sull'amplificatore principale dell'impianto regolerà contemporaneamente il volume sia del subwoofer sia degli altoparlanti. Se il subwoofer è collegato alle uscite per preamplificatore sinistra/destra di un ricevitore o ai terminali per altoparlanti del ricevitore tramite la connessione a livello alto, nel ricevitore non sarà necessario impostare il volume del subwoofer prima di impostarne il guadagno.

Comando "LOWPASS" (Passa-basso) - Il punto di crossover prescelto determina la frequenza alle quale le basse frequenze vengono "trasferite" dagli altoparlanti al subwoofer. Se si imposta il punto di crossover nel ricevitore, girare la manopola del filtro passa-basso sul subwoofer sulla posizione di estrema destra (160 Hz). Impostare il punto di crossover in base alle dimensioni degli altoparlanti sinistro/destro utilizzati nell'impianto. Come regola generale, per altoparlanti da pavimento, più grandi, impostare il punto di crossover tra 50 e 90 Hz, mentre se si usano piccoli altoparlanti da scaffale ovvero "satelliti" come altoparlanti principali, impostarlo tra 90 e 150 Hz. Quanto più piccolo è l'altoparlante, tanto maggiore deve essere l'impostazione, finché le basse frequenze non sono "distribuite" bene tra gli altoparlanti e il subwoofer una volta completate le connessioni dell'impianto. Se il ricevitore non ha un punto di crossover impostabile, impostare invece il filtro passa-basso sul subwoofer nello stesso intervallo di valori raccomandati (consultare il manuale del ricevitore per ulteriori informazioni sull'impostazione degli altoparlanti).

"PHASE" 0/180 - Questo comando adatta acusticamente l'uscita del subwoofer agli altoparlanti principali. Selezionare la posizione, 0° o 180°, in corrispondenza della quale il subwoofer ha un'uscita più alta nella posizione di ascolto.

"POWER" (Alimentazione) AUTO/ON/OFF - Quando questo comando è nella posizione "ON/AUTO/STANDBY", il subwoofer funziona automaticamente, accendendosi non appena rileva un segnale e entra em modo de espera após 20 minutos de ausência de sinal. Quando questo comando è nella posizione "OFF", il subwoofer rimane spento finché il comando rimane in tale posizione.

Spia LED di alimentazione - È situata sul diaframma anteriore e indica lo stato di funzionamento dell'amplificatore incorporato, accendendosi in verde quando l'amplificatore è acceso e riceve un segnale. Se la spia è spenta, l'amplificatore è spento. Per ulteriori informazioni sui comandi menzionati in questo manuale e sulla regolazione della risposta ai bassi rivolgersi al rivenditore o visitare www.klipsch.com.

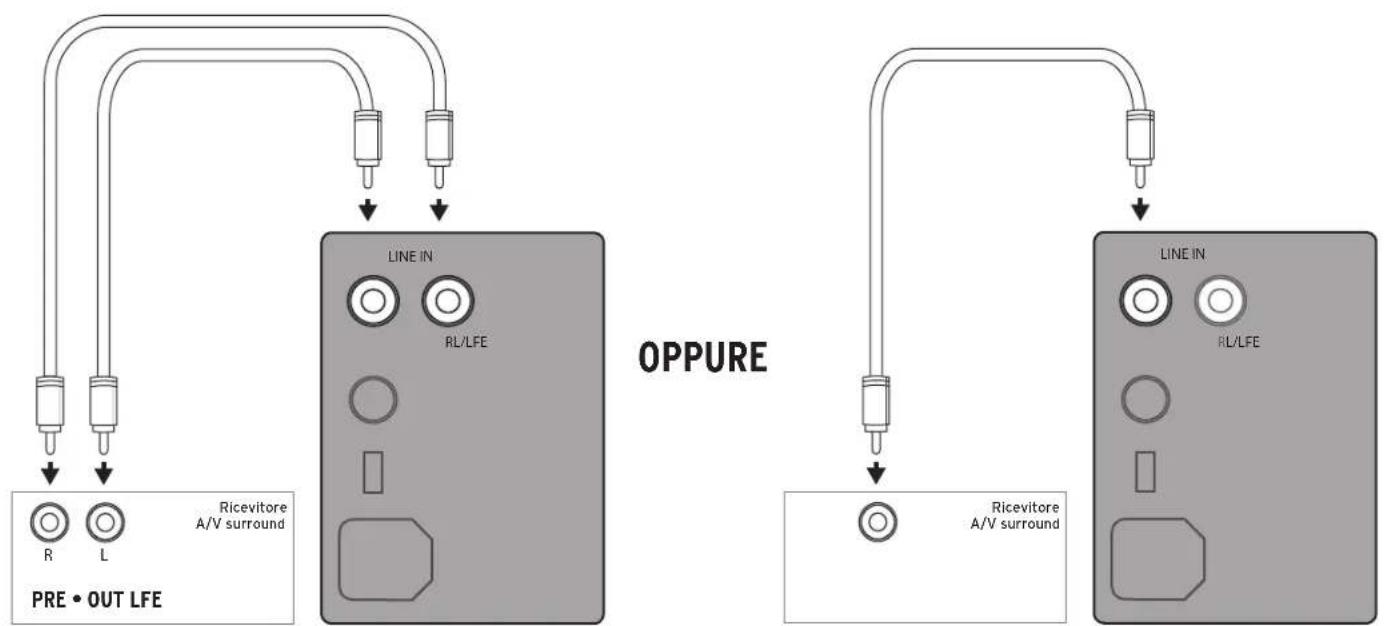

FIGURA 2 CONNESSIONI DI UN SUBWOOFER SPL-100 O SPL-120 O SPL-150

CURA E PULIZIA

Il Music Center kmc1 ha una durevole finitura in vinile che occorre solo spolverare o pulire con un panno asciutto. Evitare l'uso di detergenti abrasivi, a base di solvente o forti. Per spolverare la cassa del subwoofer è sufficiente la spazzola di un aspirapolvere.

REGISTRAZIONE DEL PRODOTTO

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register.

• Si riceveranno così informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti dalla garanzia.

REFERENCE PREMIERE
