Reference Premiere RP1600SW - Subwoofer KLIPSCH - Kostenlose Bedienungsanleitung

Produkttyp	Aktivsubwoofer
Marke	Klipsch
Modell	Reference Premiere RP1600SW
Integrierter Verstärker	Ja
Stromversorgung	Netzbetrieb
Line-Eingang (L/LFE)	Ja, RCA
Rechter Eingang (R)	Ja, RCA
WA-2-Anschluss (optional kabellos)	Ja, kompatibel mit 2,4 GHz, Reichweite 15 m
Gain-Einstellung (LEVEL)	Ja, drehbar
Tiefpassfilter (LOWPASS)	Einstellbar, 50-160 Hz
Phasenschalter	0° / 180°
Einschalten	Auto / Ein / Aus
Betriebsanzeige	Grün im Betrieb
Empfohlene Aufstellung	In einer Ecke, an derselben Wand wie die Frontlautsprecher
Oberfläche	Widerstandsfähiges Vinyl
Pflege und Reinigung	Abstauben oder trockenes Tuch; Vermeiden Sie Scheuermittel und Lösungsmittel
Sicherheit	Vor dem Anschließen Netzstecker ziehen
Produktregistrierung	Online auf klipsch.com/register
Garantie	Quittung für Reklamationen aufbewahren
Enthaltenes Zubehör	Netzkabel, Bedienungsanleitung

Häufig gestellte Fragen - Reference Premiere RP1600SW KLIPSCH

Wie schließe ich meinen Klipsch Reference Premiere RP1600SW Subwoofer an?

Schließen Sie ein RCA-Kabel vom 'Subwoofer Pre Out'-Ausgang Ihres Receivers an den L/LFE-Eingang des Subwoofers an. Falls Ihr Receiver keinen dedizierten Ausgang hat, verwenden Sie die Vorverstärkerausgänge links/rechts Ihres Receivers für die L/LFE- und R-Eingänge des Subwoofers.

Wie stelle ich den Tiefpassfilter (LOWPASS) ein?

Drehen Sie den LOWPASS-Knopf des Subwoofers ganz nach rechts (160 Hz), wenn Ihr Receiver die Filterung übernimmt. Andernfalls stellen Sie zwischen 50-90 Hz für Standlautsprecher oder 90-150 Hz für Regallautsprecher ein. Je kleiner der Lautsprecher, desto höher sollte die Frequenz sein.

Was tun, wenn die Betriebsanzeige nicht leuchtet?

Überprüfen Sie, ob das Netzkabel eingesteckt ist und der POWER-Schalter auf ON oder AUTO steht. Bleibt die Anzeige aus, ist der Verstärker stromlos. Kontaktieren Sie den Kundendienst.

Kann ich diesen Subwoofer kabellos verwenden?

Ja, optional mit dem WA-2-Modul (separat erhältlich). Schließen Sie es an den WA-Anschluss des Subwoofers an. Der WA-2 überträgt das Signal kabellos bis zu 15 Meter bei 2,4 GHz.

Wo sollte der Subwoofer für beste Leistung platziert werden?

Stellen Sie den Subwoofer in eine Ecke des Raums, an dieselbe Wand wie Ihre Frontlautsprecher. Dies erhöht die Lautstärke der Bässe. Vermeiden Sie die Platzierung in der Mitte einer Wand oder des Raums, da dies die Bässe reduziert.

Wie reinige ich die Vinyloberfläche des Subwoofers?

Verwenden Sie ein trockenes Tuch zum Abstauben. Für eine gründlichere Reinigung verwenden Sie die Bürste Ihres Staubsaugers. Verwenden Sie keine Scheuermittel, Lösungsmittel oder aggressive Reinigungsmittel.

Wie registriere ich mein Klipsch-Produkt?

Registrieren Sie es online auf klipsch.com/register. So bleiben Sie über neue Produkte und Aktionen informiert. Bewahren Sie Ihren Kassenbon für Garantieansprüche auf.

Was bedeutet die grüne Leuchte am Subwoofer?

Die grüne Leuchte zeigt an, dass der integrierte Verstärker eingeschaltet ist und ein Signal empfängt. Ist sie aus, ist der Verstärker ausgeschaltet oder im Standby.

Wie stelle ich die Phase (PHASE) ein?

Der PHASE-Schalter bietet zwei Positionen: 0° und 180°. Wählen Sie diejenige, die an Ihrer Hörposition den höchsten Basspegel erzeugt. Dies passt die akustische Synchronisation mit Ihren Hauptlautsprechern an.

Der Subwoofer schaltet nicht automatisch ein, was tun?

Stellen Sie sicher, dass der POWER-Schalter auf AUTO steht. Der Subwoofer schaltet sich bei Signalerfassung ein und nach 15-20 Minuten ohne Signal in den Standby. Wenn das Problem weiterhin besteht, überprüfen Sie die Anschlüsse oder kontaktieren Sie den Support.

BEDIENUNGSANLEITUNG Reference Premiere RP1600SW KLIPSCH

FORT ET FIER DEPUIS 1946

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere proprietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedes von uns hergestellte Produkt baut auf jahrzehntelanger Arbeit und Kreativität auf. Diese Lautsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Präzision und die Emotion von Klipsch. We are the Keepers of the Sound®.

Wir wollen sicherstellen, dass Ihr neues Lautsprechersystem fabrikneu aussieht! Prüfen Sie bitte gleich, ob etwaige Transportschäden vorliegen. Packen Sie Ihr neues Lautsprechersystem sorgfältig aus und vergleichen Sie die Komponenten mit der Packliste. In Extremfällen könnten Teile während des Transports beschädigt worden sein.

Falls Schäden festgestellt werden, müssen Sie die Spedition und den Fachhändler benachrichtigen, bei dem Sie das System gekauft haben. Verlangen Sie eine Inspektion und folgen Sie den Bewertungsanweisungen. Werfen Sie den Lieferkarton des Produkts nicht weg.

PLATZIERUNG IHRES REFERENCE PREMIERE-SUBWOOFERS

Die Aktiv-Subwoofer von Klipsch® bieten tiefen Bass und einen Klang, der Ihre Filme und Ihre Musik zum Leben erweckt. Eine Platzierung des Subwoofers in einer Zimmerecke an der gleichen Wand wie die vorderen Lautsprecher (siehe Abbildung 1) bringt meistens die besten Ergebnisse. Denken Sie daran, dass die Platzierung im Raum einen enormen Effekt auf die Leistung Ihres Aktiv-Subwoofers haben kann. Die oben empfohlene Platzierung in einer Ecke steigert die Bassleistung, während eine Platzierung an der Mitte einer Wand oder von den Wänden entfernt die Bassleistung verringert. Experimentieren Sie mit verschiedenen Platzierungen und Geräteeinstellungen, um die ideale Kombination für Ihren Raum und Ihren Geschmack zu finden. Wenn Sie die Position Ihres Subwoofers wählen, sollten Sie daran denken, dass Sie den eingebauten Verstärker des Subwoofers ans Stromnetz anschließen müssen.

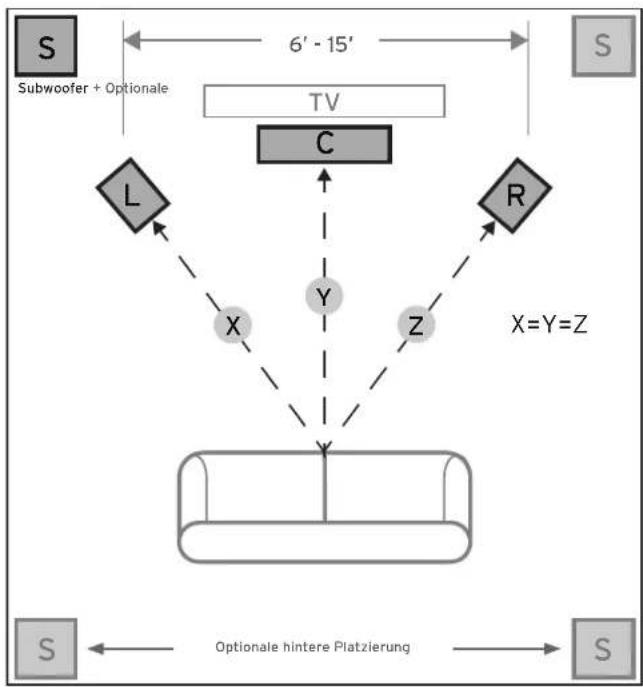

ABBILDUNG 1
LAUTSPRECHERPLATZIERUNG IM HÖRBEREICH

ANSCHLÜSSE UND REGLER

ACHTUNG: Stellen Sie vor der Herstellung von Anschlüssen sicher, dass der Subwoofer nicht an eine Steckdose angeschlossen ist.

„LINE IN“-Anschluss - Heutzutage verfügen die meisten Surround-Receiver (und Vorverstärker) über einen Line-Level-Subwooferausgang, der als Subwoofer Pre Out, Sub Out, SW Out etc. bezeichnet wird. Wenn dieser Ausgang vorhanden ist, verbinden Sie ein Ende des Subwooferkabels damit und das andere Ende des Kabels an den Subwoofereingang L/LFE. Dadurch kann Ihr Subwoofer sowohl für Musik als auch Surroundsound-Filme eingesetzt werden (nähere Hinweise finden Sie im Handbuch Ihres Receivers). Falls Ihr Receiver keinen Subwooferausgang besitzt, können Sie auch die linken und rechten Vorverstärkerausgänge des Receivers (falls vorhanden) mit dem L/LFE- und R Eingang am Subwoofer verbinden.

Anschluss über WA-2-Port - Für den drahtlosen Anschluss Ihres neuen Klipsch-Subwoofers Reference Premiere steht der optionale WA-2 zur Verfügung. Der WA-2 funktioniert nur bei bestimmten Subwoofern der Marken Klipsch, Energy, Mirage und Jamo, die einen als „WA Port“ markierten Eingang besitzen. Der WA-2 ist ein 2,4-GHz-Produkt, das problemlos ein drahtloses Signal in einem Radius von bis zu 15 m ausstrahlt. Weitere Details finden Sie auf klipsch.com.

Verstärkungsregler (LEVEL) - Wenn Ihr Subwoofer an den Subwooferausgang eines Surroundsound-Recivers angeschlossen ist, stellen Sie den Subwooferlautstärkeregler des Receivers zunächst auf die mittlere (0 dB) Position. Dann erhöhen Sie die Lautstärke (oder den Verstärkungsfaktor) des Subwoofers, bis der Lautstärkepegel des Subwoofers dem Ihrer Hauptlautsprecher entspricht. Nach Beendigung der Anpassung dient der Lautstärkeregler am Hauptverstärker Ihres Systems bzw. am Vorverstärker als gemeinsamer Lautstärkeregler für den Subwoofer und die Lautsprecher. Wenn Ihr Subwoofer an die linken und rechten Vorverstärkerausgänge eines Receivers angeschlossen ist oder wenn er über die High-Level-Verbindung an die Lautsprecherterminals des Receivers angeschlossen ist, muss am Receiver keine Subwooferlautstärke eingestellt werden, bevor der Verstärkungsfaktor des Subwoofers eingestellt wird.

„LOWPASS“ (Tiefpass) – Der gewählte Crossover-Punkt bestimmt, wann tiefe Bassfrequenzen von den Lautsprechern an den Subwoofer „übergeben“ werden. Wenn Sie den Crossover-Punkt am Receiver einstellen, drehen Sie den Tiefpassfilter-Regler am Subwoofer ganz nach rechts (160 Hz). Stellen Sie den Crossover-Punkt entsprechend der Größe der im System verwendeten linken/rechten Hauptlautsprecher ein. Als Faustregel gilt, dass man bei größeren Standlautsprechern den Crossover-Punkt zwischen 50 und 90 Hz einstellt. Wenn Sie kleinere Regallautsprecher oder Satellitenlautsprecher als Hauptlautsprecher verwenden, stellen Sie den Crossover-Punkt zwischen 90 und 150 Hz ein. Je kleiner der Lautsprecher, desto höher die Einstellung, bis die Bassfrequenzen nach der kompletten Einrichtung Ihres Systems nahtlos zwischen Lautsprechern und Subwoofer übergehen. Wenn Ihr Receiver keine Einstellung für den Crossover-Punkt besitzt, stellen Sie stattdessen den Tiefpassfilter am Subwoofer im Rahmen der gleichen empfohlenen Einstellungen ein (weitere Informationen zum Einrichten der Lautsprecher finden Sie im Handbuch des Receivers).

„PHASE“ 0/180 – Mit diesem Regler passen Sie die Ausgabe Ihres Subwoofers akustisch an die Hauptlautsprecher an. Wählen Sie die Position ( 0° oder 180° ), in der der Subwoofer an der Hörposition lauter klingt.

„POWER“ AUTO/ON/OFF - Wenn der Schalter auf „ON/AUTO/STANDBY“ steht, schaltet sich der Subwoofer bei Entdeckung eines Signals automatisch ein. Wenn kein Signal vorhanden ist, schaltet er in den Standby-Modus nach 20 Minuten automatisch. Wenn dieser Schalter auf „OFF“ steht, bleibt der Subwoofer ausgeschaltet, wenn der Netzschalter in der Position „OFF“ ist.

LED-Netzanzeige - Diese LED an der vorderen Schallwand zeigt den Betriebsstatus des eingebauten Verstärkers. Die LED leuchtet grün auf, wenn der Verstärker eingeschaltet ist und ein Signal empfängt. Wenn die LED gar nicht aufleuchtet, ist der Verstärker ausgeschaltet. Weitere Informationen über die in diesem Handbuch erwähnten Regler und das Bass-Management können Sie von Ihrem Fachhändler oder auf www.klipsch.com erhalten.

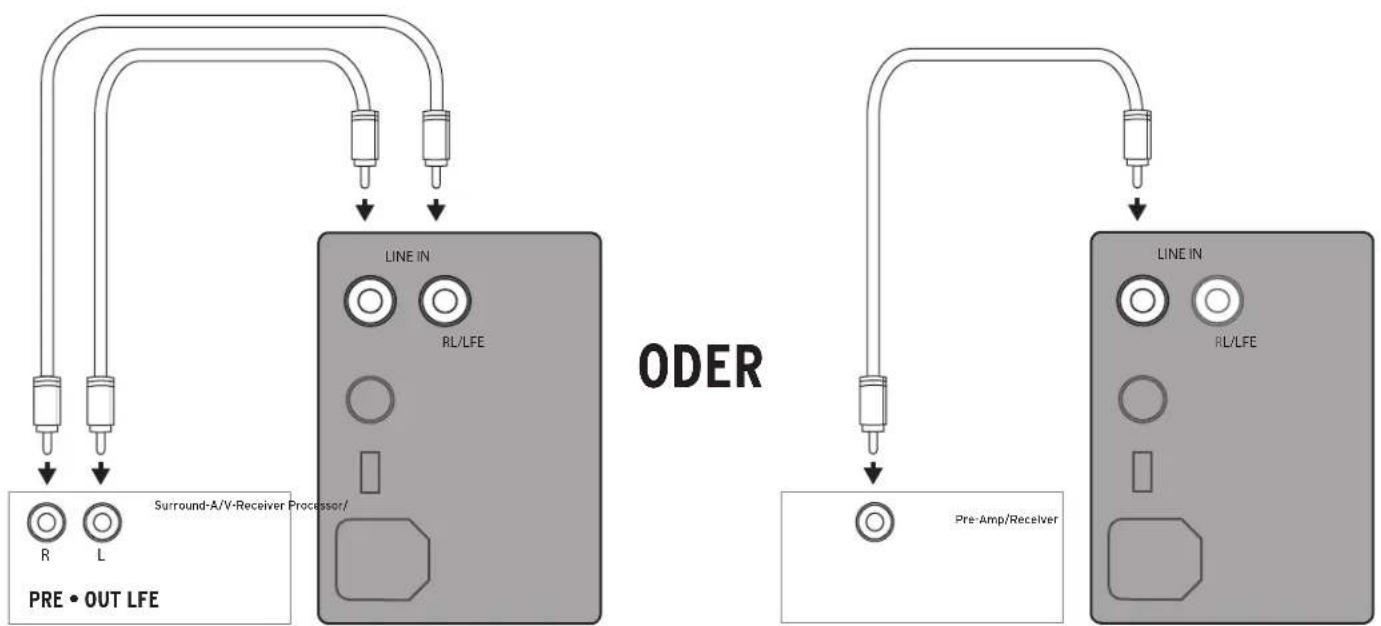

ABBILDUNG 2
ANSCHLUSS FÜR DEN SUBWOOFER SPL-100, SPL-120, SPL-150

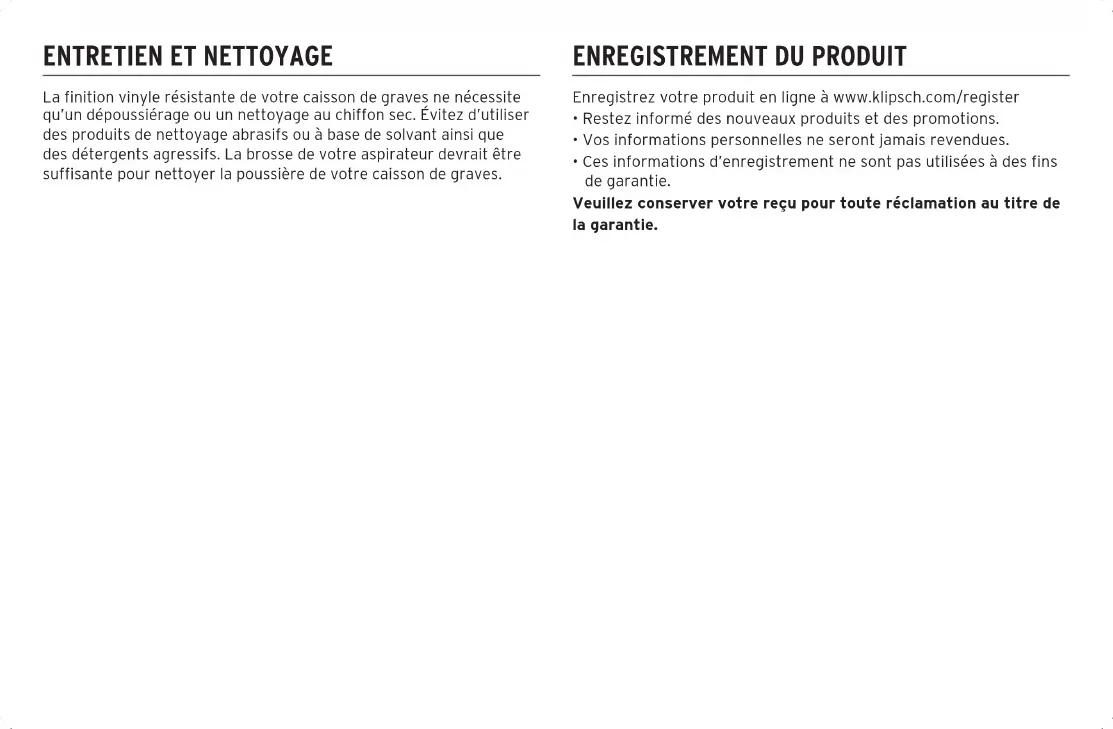

PFLEGE UND REINIGUNG

Ihr Subwoofer verfügt über eine dauerhafte Vinyl-Oberfläche, die nur mit einem trockenen Tuch abgestaubt oder gereinigt werden muss. Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen Reinigungsmittel. Sie können Staub auf dem Subwoofergehäuse mit dem Bürstenaufsatz eines Staubsaugers entfernen.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihre personenbezogenen Daten werden nie verkauft.
• Diese Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sie bitte Ihre Quittung auf, um die Garantie in Anspruch nehmen zu können.
