Reference Premiere RP1600SW - Subwoofer KLIPSCH - Manual de utilização gratuito

Tipo de produto	Subwoofer ativo
Marca	Klipsch
Modelo	Reference Premiere RP1600SW
Amplificador integrado	Sim
Alimentação	Rede elétrica
Entrada de linha (L/LFE)	Sim, RCA
Entrada direita (R)	Sim, RCA
Porta WA-2 (sem fio opcional)	Sim, compatível com 2,4 GHz, alcance de 15 m
Ajuste de ganho (LEVEL)	Sim, rotativo
Filtro passa-baixo (LOWPASS)	Ajustável, 50-160 Hz
Seletor de fase	0° / 180°
Ligar/Desligar	Automático / Ligado / Desligado
Indicador luminoso	Verde em funcionamento
Posicionamento recomendado	Em um canto, na mesma parede que as caixas acústicas frontais
Acabamento	Vinil resistente
Manutenção e limpeza	Remoção de poeira ou pano seco; evitar produtos abrasivos e solventes
Segurança	Desconectar antes de qualquer conexão
Registro do produto	Online em klipsch.com/register
Garantia	Guardar o recibo para qualquer reclamação
Acessórios incluídos	Cabo de alimentação, manual do usuário

Perguntas frequentes - Reference Premiere RP1600SW KLIPSCH

Como conectar meu subwoofer Klipsch Reference Premiere RP1600SW?

Conecte um cabo RCA da saída 'Subwoofer Pre Out' do seu receptor à entrada L/LFE do subwoofer. Se o seu receptor não tiver uma saída dedicada, use as saídas pré-amplificadas esquerda/direita do receptor para as entradas L/LFE e R do subwoofer.

Como ajustar o filtro passa-baixo (LOWPASS)?

Gire o botão LOWPASS do subwoofer totalmente para a direita (160 Hz) se o seu receptor gerenciar a filtragem. Caso contrário, ajuste entre 50-90 Hz para caixas coluna, ou 90-150 Hz para caixas de estante. Quanto menor a caixa, maior a frequência deve ser.

O que fazer se o indicador luminoso não acender?

Verifique se o cabo de alimentação está conectado e se o interruptor POWER está em ON ou AUTO. Se o indicador permanecer apagado, o amplificador está desligado. Entre em contato com o serviço de atendimento ao cliente.

Posso usar este subwoofer sem fio?

Sim, opcionalmente com o módulo WA-2 (vendido separadamente). Conecte-o à porta WA Port do subwoofer. O WA-2 transmite o sinal sem fio até 15 metros em 2,4 GHz.

Onde colocar o subwoofer para melhor desempenho?

Coloque o subwoofer em um canto da sala, na mesma parede que suas caixas frontais. Isso aumenta o volume dos graves. Evite colocá-lo no meio de uma parede ou da sala, pois isso reduz os graves.

Como limpar o acabamento em vinil do subwoofer?

Use um pano seco para tirar o pó. Para uma limpeza mais profunda, use a escova do aspirador. Não use produtos abrasivos, solventes ou detergentes agressivos.

Como registrar meu produto Klipsch?

Registre-o online em klipsch.com/register. Isso mantém você informado sobre novos produtos e promoções. Guarde seu recibo para qualquer reclamação de garantia.

O que significa a luz verde no subwoofer?

A luz verde indica que o amplificador integrado está ligado e recebendo sinal. Se estiver apagada, o amplificador está desligado ou em modo de espera.

Como ajustar a fase (PHASE)?

O seletor PHASE oferece duas posições: 0° e 180°. Escolha a que produzir o nível de graves mais alto na sua posição de audição. Isso ajusta a sincronização acústica com suas caixas principais.

O subwoofer não liga automaticamente, o que fazer?

Certifique-se de que o interruptor POWER está em AUTO. O subwoofer liga ao detectar um sinal e entra em modo de espera após 15-20 minutos sem sinal. Se o problema persistir, verifique as conexões ou entre em contato com o suporte.

MANUAL DE UTILIZADOR Reference Premiere RP1600SW KLIPSCH

Em 1946, Paul W. Klipsch revolucionou a indústria de áudio criando nossa exclusiva tecnologia de cornetas patenteada e os princípios acústicos que são a força por trás de nosso aclamado som singular. Hoje, continuamos a ser fiéis à visão de Paul W. Klipsch e colocamos em cada produto que fabricamos o melhor de um século de suor e genialidade. Essas caixas acústicas são o resultado da nossa longa obsessão com a perfeição sonora. Sinta a potência, a fidelidade sonora e a emoção da linha Klipsch. Somos os Keepers of the Sound®.

Queremos que seu novo sistema de caixas acústicas tenha sempre a aparência de novo! Por isso, inspezione-o imediatamente para verificar se sofreu algum dano durante o transporte. Desembale com cuidado o novo sistema de caixas acústicas e verifique se foram enviados todos os componentes descritos na lista. Em circunstâncias extremas, alguns componentes podem sofrer danos durante o

transporte. Nesse caso, avise a transportadora e o revendedor onde o sistema foi adquirido. Faça um pedido de inspeção e siga as instruções recebidas para avaliar os danos. Não descarte a caixa original utilizada para transportar o produto.

POSICIONAMENTO DO SUBWOOFER REFERENCE PREMIERE

Os subwoofers amplificados da Klipsch ^® são projetados para reproduzir graves profundos e produzir o impacto que faz com que filmes e músicas ganhem vida. Normalmente, este desempenho ideal poder ser obtido se o subwoofer for colocado em um canto do ambiente, na mesma parede que as caixas acústicas do canal frontal (veja a figura 1). Observe que o posicionamento pode ter um efeito profundo sobre o desempenho do subwoofer amplificado. Se a unidade for colocada em um canto, como sugerido acima, ela aumentará a reprodução de graves. Se for colocada no meio de uma parede, ou em um espaço aberto no ambiente, a reprodução de graves diminuirá. Experimente várias configurações de posicionamento e de controle para encontrar a mais adequada para o tipo de ambiente e sua preferência. Ao escolher a localização do subwoofer, não se esqueça de que será necessário ligar o amplificador integrado do subwoofer em uma tomada elétrica.

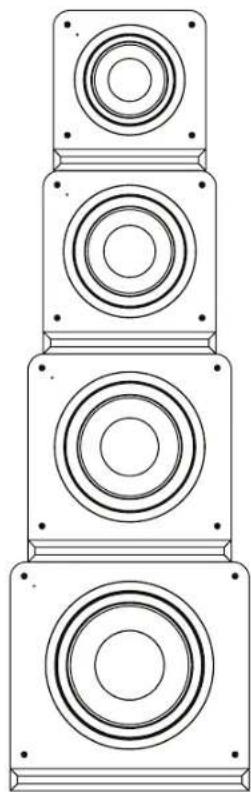

FIGURA 1 POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

CONEXÕES E CONTROLES

CUIDADO: Certifique-se de que o subwoofer esteja desconectado da tomada antes de fazer qualquer conexão.

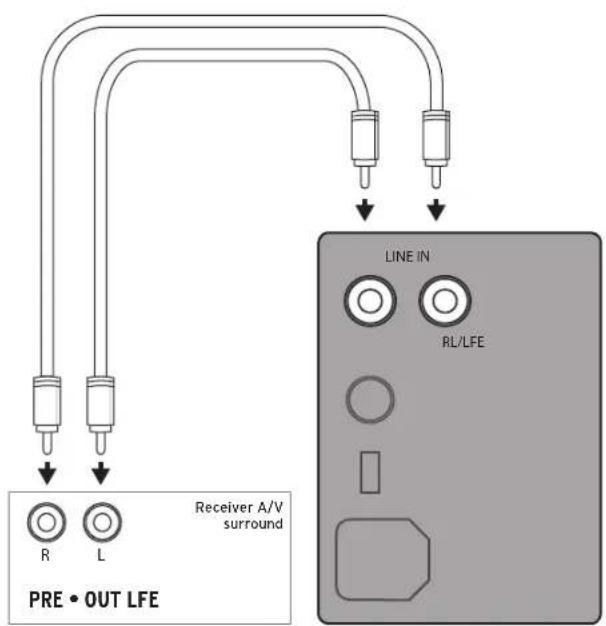

Conexão "LINE IN" - A maioria dos receivers (e pré-amplificadores) surround atuais tem uma saída de subwoofer de nível de linha identificada com os dizeres Subwoofer Pre Out, Sub Out, SW Out, etc. Se o aparelho tiver este tipo de saída, conecte uma extremidade do cabo de subwoofer nela e conecte a outra extremidade na entrada de linha do subwoofer marcada L/LFE. Esta conexão permite que o subwoofer seja usado para reproduzir trilhas sonoras musicais e de filmes com som surround (consulte o manual do receiver). Como alternativa de conexão, se o receiver não tiver uma saída para subwoofer, é possível conectar as saídas dos canais esquerdo (Left) e direito (Right) para pré-amplificador do receiver (se existirem) à entrada esquerda L/LFE e R (Right) do subwoofer.

Conexão da porta WA-2 - Para conectar o novo subwoofer Klipsch Reference Premiere sem fios, use o kit WA-2 opcional. O WA-2 só funciona com subwooferes específicos das marcas Klipsch, Energy, Mirage e Jamo que têm uma entrada "WA Port" (Porta WA). O WA-2 é um produto de 2,4 GHz projetado para transmitir sinais sem fio em um raio de até 15 metros. Acesse o site www.klipsch.com para obter mais detalhes.

Controle "LEVEL" - Se o subwoofer estiver conectado a uma saída para subwoofer de um receiver surround, ajuste primeiro o controle do volume do subwoofer no receiver para "metade", ou seja, posição de "O dB". Em seguida, aumente o volume (ou ganho) do subwoofer até que o nível de volume do subwoofer corresponda à saída das caixas acústicas principais. Depois de completar este ajuste, o controle do volume no amplificador principal do sistema ou do pré-amplificador controlará o volume do subwoofer e das caixas acústicas. Se o subwoofer estiver conectado às saídas de pré-amplificador esquerda/direita de um receiver ou estiver conectado através da conexão High-Level dos terminais de caixas acústicas do receiver, não será necessário fazer qualquer ajuste no volume do subwoofer no receiver antes de ajustar o controle de ganho do subwoofer.

Controle "LOWPASS" - O ponto de crossover escolhido determina onde as frequências passa baixas são "transferidas" das caixas acústicas para o subwoofer. Se for ajustar o ponto de crossover no receiver, gire o botão de controle do filtro passa baixas (Lowpass) todo para a direita (160 Hz). Ajuste o ponto de crossover com base no tamanho das caixas acústicas principais esquerda/direita usadas no sistema. Como regra geral, para caixas acústicas de piso maiores, ajuste o ponto de crossover entre 50 e 90 Hz. Se estiver usando caixas acústicas de estante ou "satélite" como unidades principais, ajuste o ponto de crossover entre 90 e 150 Hz. Quanto menor a caixa acústica, maior o ajuste, até haver uma boa combinação das frequências mais baixas (graves) entre as caixas acústicas e o subwoofer quando todas as conexões do sistema estiverem feitas. Se o receiver não tiver um controle de ajuste do ponto de crossover, ajuste o filtro passa baixas (Lowpass) do subwoofer com os mesmos níveis recomendados (consulte o manual do receiver para obter mais informações de configuração das caixas acústicas).

"PHASE" 0/180 - Este controle é usado para estabelecer a correlação acústica entre a saída do subwoofer e a das caixas acústicas principais. Selecione a posição, 0º ou 180º, na qual o subwoofer tem melhor reprodução na posição ocupada pelo ouvinte

"POWER" AUTO/ON/OFF - Quando esta chave está na posição "ON/AUTO/STANDBY", o subwoofer liga automaticamente quando detecta um sinal e muda para o modo de espera automaticamente após 20 minutos de ausência de sinal. Quando esta chave está na posição "OFF", o subwoofer fica desligado enquanto a chave "POWER" ON/OFF estiver na posição "OFF".

LED indicador de ativação - Localizado no sonofletor frontal, este LED indica o estado de funcionamento do amplificador integrado. O LED fica verde quando o amplificador está ligado e recebendo um sinal. Se o LED estiver apagado, isto indica que o amplificador está desligado. Para obter mais informações sobre os controles mencionados neste manual e sobre os ajustes de controle de graves, consulte o revendedor ou acesse o site www.klipsch.com

FIGURA 2 CONEXÃO DO SUBWOOFER SPL-100, SPL-120, SPL-150

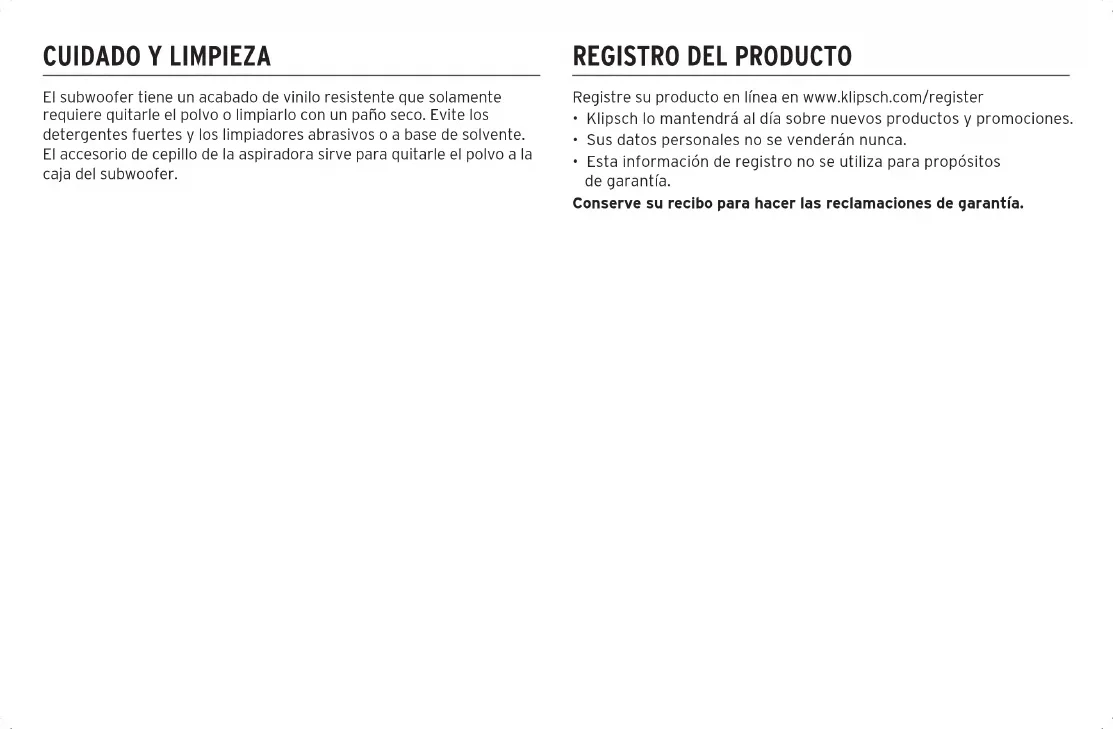

O subwoofer tem um acabamento de vinil durável que só requer a remoção de poeira ou uma limpeza com um pano seco. Evite usar produtos de limpeza abrasivos ou à base de solventes, bem como detergentes fortes. O acessório da escova de um aspirador de pó é suficiente para remover toda a poeira presente na caixa do subwoofer.

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register.

• Mantenha-se atualizado sobre novos produtos e promoções.
• Suas informações pessoais nunca serão vendidas a terceiros.
• As informações solicitadas para registro do produto não são usadas para fins de garantia.

Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.
