R-110SW - Subwoofer KLIPSCH - Manual de utilização gratuito

Tipo	Subwoofer amplificado
Driver	Cone de cobre fiado Cerametallic de 10 polegadas
Potência do amplificador (contínua)	200 W
Potência do amplificador (pico)	400 W
Resposta em frequência	24 Hz – 125 Hz
Saída máxima	113 dB
Tipo de gabinete	Bass-reflex com porta traseira
Tipo de amplificador	Classe D
Entradas	Nível de linha L/R RCA, LFE RCA
Controle de fase	Comutável 0°/180°
Crossover passa-baixa variável	40 Hz – 120 Hz continuamente variável
Ligar/desligar automático	Sim
Dimensões (A x L x P)	16,5 x 14 x 17,5 pol (41,9 x 35,6 x 44,5 cm)
Peso	35 lb (15,9 kg)
Requisito de energia	120 V / 60 Hz
Acabamento	Folheado de polímero escovado
Grade	Magnética, de tecido
Instruções de limpeza	Limpe com um pano seco; não use limpadores líquidos
Recursos de segurança	Proteção térmica, proteção contra sobrecarga
Garantia	2 anos

Perguntas frequentes - R-110SW KLIPSCH

Qual é a potência de saída do Klipsch R-110SW?

O R-110SW fornece 200 watts contínuos e 400 watts de pico através de seu amplificador Classe D integrado.

Como conectar o subwoofer ao meu receptor?

Use um cabo RCA simples (cabo de subwoofer) da saída pré-subwoofer do receptor para a entrada LFE no subwoofer. Para conexões de nível de linha, use as entradas RCA esquerda/direita.

Qual frequência de crossover devo definir?

Defina o crossover passa-baixa no subwoofer para corresponder à configuração de crossover do seu receptor, geralmente por volta de 80 Hz para home theater.

Como ajustar a fase?

O interruptor de fase pode ser ajustado para 0° ou 180°. Toque um tom de teste e ouça o baixo mais alto para encontrar a fase correta.

Onde devo colocar o subwoofer?

Coloque o subwoofer em um canto ou ao longo de uma parede para obter o máximo de saída de graves. Evite colocá-lo no centro da sala.

O subwoofer tem ligar/desligar automático?

Sim, o R-110SW possui tecnologia auto power que o liga quando um sinal é detectado e desliga após um período de inatividade.

Quais são as dimensões e o peso?

O subwoofer mede 16,5 x 14 x 17,5 polegadas (AxLxP) e pesa 35 libras.

Como limpar o subwoofer?

Limpe o gabinete com um pano seco. Não use limpadores líquidos ou sprays aerossóis.

Quais recursos de segurança estão incluídos?

O subwoofer possui proteção térmica e contra sobrecarga para evitar danos durante operação extrema.

Qual é o período de garantia?

A Klipsch oferece uma garantia limitada de 2 anos para o subwoofer R-110SW.

MANUAL DE UTILIZADOR R-110SW KLIPSCH

1) o padrão, o parâmetro, o ponto utilizado para comparação
2) a personificação do lendário som Klipsch

ORGULHO DESDE 1946

Em 1946, Paul W. Klipsch revolucionou a indústria de áudio criando nossa exclusiva tecnologia de cornetas patenteada e os princípios acústicos que são a força por trás de nosso aclamado som singular. Hoje, continuamos a ser fiéis à visão de Paul W. Klipsch e colocamos em cada produto que fabricamos o melhor de um século de suor e genialidade. Essas caixas acústicas são o resultado da nossa longa obsessão com a perfeição sonora. Sinta a potência, a fidelidade sonora e a emoção da linha Klipsch Reference. Somos os Keepers of the Sound®.

Queremos que seu novo sistema de caixas acústicas tenha sempre a aparência de novo! Por isso, inspecione-o imediatamente para verificar se sofreu algum dano durante o transporte. Desembale com cuidado o novo sistema de caixas acústicas e verifique se foram enviados todos os componentes descritos na lista. Em circunstâncias extremas, alguns componentes podem sofrer danos durante o

transporte. Nesse caso, avise a transportadora e o revendedor onde o sistema foi adquirido. Faça um pedido de inspeção e siga as instruções recebidas para avaliar os danos. Não descarte a caixa original utilizada para transportar o produto.

POSICIONAMENTO DO SUBWOOFER REFERENCE

Os subwoofers amplificados da Klipsch® são projetados para reproduzir graves profundos e produzir o impacto que faz com que filmes e músicas ganhem vida. Normalmente, este desempenho ideal poder ser obtido se o subwoofer for colocado em um canto do ambiente, na mesma parede que as caixas acústicas do canal frontal (veja a figura 1). Observe que o posicionamento pode ter um efeito profundo sobre o desempenho do subwoofer amplificado. Se a unidade for colocada em um canto, como sugerido acima, ela aumentará a reprodução de graves. Se for colocada no meio de uma parede, ou em um espaço aberto no ambiente, a reprodução de graves diminuirá. Experimente várias configurações de posicionamento e de controle para encontrar a mais adequada para o tipo de ambiente e sua preferência. Ao escolher a localização do subwoofer, não se esqueça de que será necessário ligar o amplificador integrado do subwoofer em uma tomada elétrica.

FIGURA 1

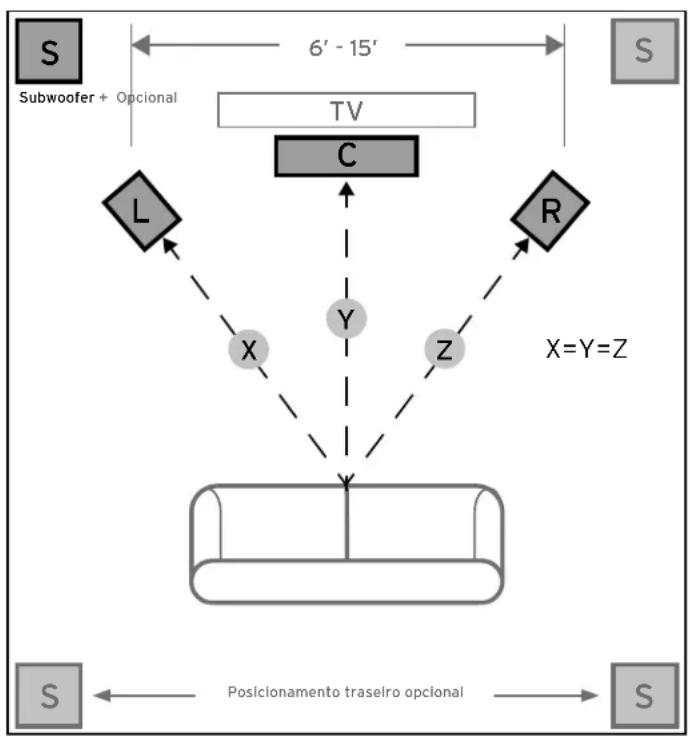

POSICIONAMENTO DAS CAIXAS ACÚSTICAS NO AMBIENTE

CONEXÕES E CONTROLES

CUIDADO: Certifique-se de que o subwoofer esteja desconectado da tomada antes de fazer qualquer conexão.

Conexão "LINE IN" - A maioria dos receivers (e pré-amplificadores) surround atuais tem uma saída de subwoofer de nível de linha identificada com os dizeres Subwoofer Pre Out, Sub Out, SW Out, etc. Se o aparelho tiver este tipo de saída, conecte uma extremidade do cabo de subwoofer nela e conecte a outra extremidade na entrada de linha do subwoofer marcada LEFT/LFE. Esta conexão permite que o subwoofer seja usado para reproduzir trilhas sonoras musicais e de filmes com som surround (consulte o manual do receiver). Como alternativa de conexão, se o receiver não tiver uma saída para subwoofer, é possível conectar as saídas dos canais esquerdo (Left) e direito (Right) para pré-amplificador do receiver (se existirem) à entrada esquerda/LFE (Left/LFE) e direita (Right) do subwoofer.

Conexão da porta WA-2 - Para conectar o novo subwoofer Klipsch R-110SW, R-112SW ou R-115SW sem fios, use o kit WA-2 opcional. O WA-2 só funciona com subwoofers específicos das marcas Klipsch, Energy, Mirage e Jamo que têm uma entrada "WA Port" (Porta WA). O WA-2 é um produto de 2,4 GHz projetado para transmitir sinais sem fio em um raio de até 15 metros. Acesse o site www.klipsch.com para obter mais detalhes.

Controle "LEVEL" - Se o subwoofer estiver conectado a uma saída para subwoofer de um receiver surround, ajuste primeiro o controle do volume do subwoofer no receiver para "metade", ou seja, posição de "O dB". Em seguida, aumente o volume (ou ganho) do subwoofer até que o nível de volume do subwoofer corresponda à saída das caixas acústicas principais. Depois de completar este ajuste, o controle do volume no amplificador principal do sistema ou do pré-amplificador controlará o volume do subwoofer e das caixas acústicas. Se o subwoofer estiver conectado às saídas de pré-amplificador esquerda/direita de um receiver ou estiver conectado através da conexão High-Level dos terminais de caixas acústicas do receiver, não será necessário fazer qualquer ajuste no volume do subwoofer no receiver antes de ajustar o controle de ganho do subwoofer.

Controle "LOWPASS" - O ponto de crossover escolhido determina onde as frequências passa baixas são "transferidas" das caixas acústicas para o subwoofer. Se for ajustar o ponto de crossover no receiver, gire o botão de controle do filtro passa baixas (Lowpass) todo para a direita (160 Hz). Ajuste o ponto de crossover com base no tamanho das caixas acústicas principais esquerda/direita usadas no sistema. Como regra geral, para caixas acústicas de piso maiores, ajuste o ponto de crossover entre 50 e 90 Hz. Se estiver usando caixas acústicas de estante ou "satélite" como unidades principais, ajuste o ponto de crossover entre 90 e 150 Hz. Quanto menor a caixa acústica, maior o ajuste, até haver uma boa combinação das frequências mais baixas (graves) entre as caixas acústicas e o subwoofer quando todas as conexões do sistema estiverem feitas. Se o receber não tiver um controle de ajuste do ponto de crossover, ajuste o filtro passa baixas (Lowpass) do subwoofer com os mesmos níveis recomendados (consulte o manual do receiver para obter mais informações de configuração das caixas acústicas).

"PHASE" 0/180 - Este controle é usado para estabelecer a correlação acústica entre a saída do subwoofer e a das caixas acústicas principais. Selecione a posição, 0º ou 180º, na qual o subwoofer tem melhor reprodução na posição ocupada pelo ouvinte

"POWER" AUTO/ON/OFF - Quando esta chave está na posição "ON/AUTO/STANDBY", o subwoofer liga automaticamente quando detecta um sinal e muda para o modo de espera automaticamente após 20 minutos de ausência de sinal. Quando esta chave está na posição "OFF", o subwoofer fica desligado enquanto a chave "POWER" ON/OFF estiver na posição "OFF".

LED indicador de ativação - Localizado no sonofletor frontal, este LED indica o estado de funcionamento do amplificador integrado. O LED fica verde quando o amplificador está ligado e recebendo um sinal. Se o LED estiver apagado, isto indica que o amplificador está desligado. Para obter mais informações sobre os controles mencionados neste manual e sobre os ajustes de controle de graves, consulte o revendedor ou acesse o site www.klipsch.com

O subwoofer tem um acabamento de vinil durável que só requer a remoção de poeira ou uma limpeza com um pano seco. Evite usar produtos de limpeza abrasivos ou à base de solventes, bem como detergentes fortes. O acessório da escova de um aspirador de pó é suficiente para remover toda a poeira presente na caixa do subwoofer.

REGISTRO DO PRODUTO

Registre o produto on-line no site www.klipsch.com/register.

• Mantenha-se atualizado sobre novos produtos e promoções.
• Suas informações pessoais nunca serão vendidas a terceiros.
• As informações solicitadas para registro do produto não são usadas para fins de garantia.

Guarde uma cópia da nota fiscal ou recibo como comprovante para serviços cobertos pela garantia.

REFERENCE
