R-110SW - Subwoofer KLIPSCH - Manuale utente e istruzioni gratuiti

Tipo	Subwoofer amplificato
Driver	Cono Cerametallic in rame filato da 10 pollici
Potenza amplificatore (Continua)	200 W
Potenza amplificatore (Picco)	400 W
Risposta in frequenza	24 Hz – 125 Hz
Uscita massima	113 dB
Tipo di cassa	Bass-reflex con porta posteriore
Tipo di amplificatore	Classe D
Ingressi	Ingressi di linea L/R RCA, LFE RCA
Controllo fase	Commutabile 0°/180°
Crossover passa-basso variabile	Variabile continuamente da 40 Hz a 120 Hz
Accensione/spegnimento automatico	Sì
Dimensioni (A x L x P)	16.5 x 14 x 17.5 pollici (41.9 x 35.6 x 44.5 cm)
Peso	35 libbre (15.9 kg)
Requisiti di alimentazione	120 V / 60 Hz
Finitura	Impiallacciatura in polimero spazzolato
Griglia	Magnetica, in tessuto
Istruzioni per la pulizia	Pulisci con un panno asciutto; non utilizzare detergenti liquidi
Caratteristiche di sicurezza	Protezione termica, protezione da sovraccarico
Garanzia	2 anni

Domande frequenti - R-110SW KLIPSCH

Qual è la potenza in uscita del Klipsch R-110SW?

L'R-110SW eroga 200 watt continui e 400 watt di picco tramite il suo amplificatore integrato di Classe D.

Come si collega il subwoofer al ricevitore?

Utilizza un cavo RCA singolo (cavo per subwoofer) dal pre-out subwoofer del ricevitore all'ingresso LFE del subwoofer. Per i collegamenti di linea, usa gli ingressi RCA sinistro/destro.

Quale frequenza di crossover devo impostare?

Imposta il crossover passa-basso sul subwoofer in modo che corrisponda all'impostazione del crossover del ricevitore, solitamente intorno a 80 Hz per l'home theater.

Come si regola la fase?

L'interruttore di fase può essere impostato su 0° o 180°. Riproduci un tono di prova e ascolta il basso più forte per trovare la fase corretta.

Dove devo posizionare il subwoofer?

Posiziona il subwoofer in un angolo o lungo una parete per ottenere la massima resa dei bassi. Evita di posizionarlo al centro della stanza.

Il subwoofer ha l'accensione/spegnimento automatico?

Sì, l'R-110SW è dotato della tecnologia auto power che si accende quando viene rilevato un segnale e si spegne dopo un periodo di inattività.

Quali sono le dimensioni e il peso?

Il subwoofer misura 16,5 x 14 x 17,5 pollici (AxLxP) e pesa 35 libbre.

Come si pulisce il subwoofer?

Pulisci il mobile con un panno asciutto. Non utilizzare detergenti liquidi o spray aerosol.

Quali caratteristiche di sicurezza sono incluse?

Il subwoofer ha protezione termica e da sovraccarico per prevenire danni durante il funzionamento estremo.

Qual è il periodo di garanzia?

Klipsch offre una garanzia limitata di 2 anni per il subwoofer R-110SW.

MANUALE UTENTE R-110SW KLIPSCH

1) standard, parametro, punto utilizzato per un confronto
2) l'espressione perfetta del leggendario suono Klipsch

UN SUONO STRAORDINARIO SIN DAL 1946

Nel 1946, Paul W. Klipsch rivoluzionò il settore degli impianti audio creando la nostra tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rinomato suono senza pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliore di un secolo di impegno e genio in ogni prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch Reference. Siamo i custodi del suono: Keepers of the Sound®.

Accertarsi che l'altoparlante sia nelle stesse condizioni di integrità in cui ha lasciato la fabbrica. Controllare subito se ci sono danni causati dal trasporto. Disimballare con cautela l'altoparlante e verificare che tutti i componenti siano presenti consultando la distinta di spedizione. In casi estremi, qualche componente potrebbe aver subito danni durante il trasporto; se si riscontrano danni, notificarli alla ditta di

spedizione e al rivenditore. Presentare una richiesta di ispezione e seguire le istruzioni che saranno fornite. Conservare la scatola di spedizione originale del prodotto.

COLLOCAZIONE DEL SUBWOOFER REFERENCE

I subwoofer amplificati Klipsch sono stati progettati per riprodurre i bassi profondi e offrire una resa sonora elevatissima sia con brani musicali che con i film. Per ottenere i migliori risultati, collocare il subwoofer in un angolo della stanza, presso la stessa parete accanto alla quale si sono disposti gli altoparlanti del canale anteriore (vedere la Figura 1). Tenere presente che il punto della stanza prescelto può avere un notevole effetto sulla resa sonora del subwoofer. Collocandolo in un angolo, come suggerito sopra, si aumenta il livello dell'uscita ai bassi, mentre se lo si colloca presso il centro di una parete o lontano dalle pareti si diminuisce tale livello. Provare a collocarlo in vari punti e a regolare i comandi su diverse posizioni fino a trovare la configurazione adatta alla stanza e alle proprie preferenze. Al momento di scegliere il punto in cui collocare il subwoofer, tenere presente che sarà necessario collegarne l'amplificatore incorporato a una presa di corrente.

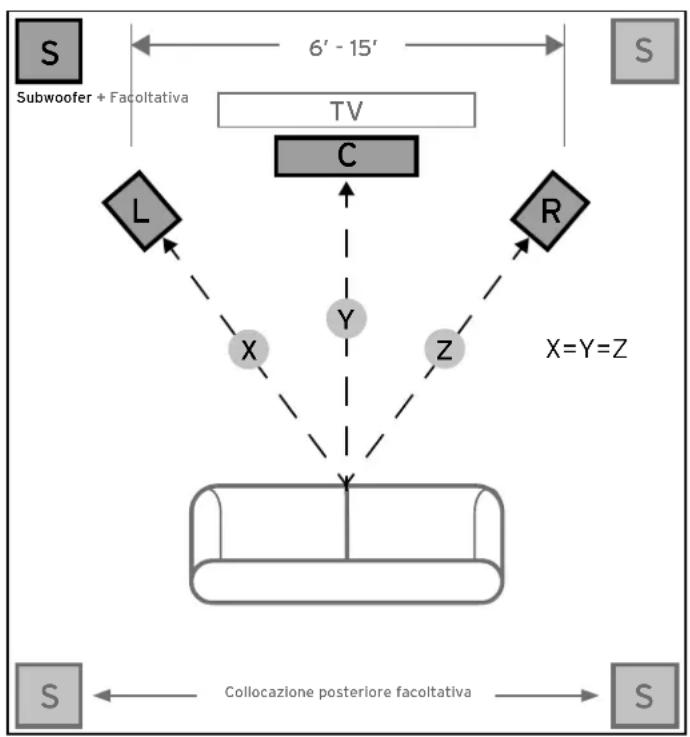

FIGURA 1
COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

CONNESSIONI E COMANDI

ATTENZIONE. Accertarsi che il subwoofer sia scollegato dalla presa di corrente prima di eseguire qualsiasi connessione.

Connessione "LINE IN" (Ingresso linea) - La maggior parte degli attuali ricevitori surround (e preamplificatori) è dotata di un'uscita per subwoofer a livello di linea contrassegnata Subwoofer Pre Out, Sub Out, SW Out, ecc.; se questa uscita è presente, collegarla a un'estremità del cavo del subwoofer e collegare l'altra estremità del cavo all'ingresso di linea del subwoofer contrassegnato LEFT/LFE. Questa connessione consente al subwoofer di riprodurre sia musica sia film con suono surround (consultare il manuale del ricevitore). Se nel ricevitore è assente un'uscita per subwoofer, in alternativa se ne possono collegare le uscite per preamplificatore dei canali sinistro e destro agli ingressi sinistro(L)/LFE e destro (R) del subwoofer.

Connessione con la porta WA-2 - Per collegare in modalità wireless un subwoofer Klipsch R-110SW, R-112SW o or R-115SW, è disponibile il trasmettitore WA-2 opzionale, che funziona solo con subwoofer Klipsch, Energy, Mirage e Jamo dotati di un ingresso "WA Port". Il WA-2 funziona a 2,4 GHz, trasmettendo senza fili un segnale fino a una distanza di 15 metri. Visitare klipsch.com per ulteriori dettagli.

Comando "LEVEL" (Guadagno) - Se il subwoofer è collegato a un'uscita per subwoofer di un ricevitore surround, anzitutto portare il comando del volume subwoofer sul ricevitore a metà corsa ovvero nella posizione "0 dB", quindi aumentare il volume (il guadagno) del subwoofer finché non è uguale al livello di uscita degli altoparlanti principali. Completata questa impostazione, il comando del volume sul preamplificatore o sull'amplificatore principale dell'impianto regolerà contemporaneamente il volume sia del subwoofer sia degli altoparlanti. Se il subwoofer è collegato alle uscite per preamplificatore sinistra/destra di un ricevitore o ai terminali per altoparlanti del ricevitore tramite la connessione a livello alto, nel ricevitore non sarà necessario impostare il volume del subwoofer prima di impostarne il guadagno.

Comando "LOWPASS" (Passa-basso) - Il punto di crossover prescelto determina la frequenza alle quale le basse frequenze vengono "trasferite" dagli altoparlanti al subwoofer. Se si imposta il punto di crossover nel ricevitore, girare la manopola del filtro passa-basso sul subwoofer sulla posizione di estrema destra (160 Hz). Impostare il punto di crossover in base alle dimensioni degli altoparlanti sinistro/destro utilizzati nell'impianto. Come regola generale, per altoparlanti da pavimento, più grandi, impostare il punto di crossover tra 50 e 90 Hz, mentre se si usano piccoli altoparlanti da scaffale ovvero "satelliti" come altoparlanti principali, impostarlo tra 90 e 150 Hz. Quanto più piccolo è l'altoparlante, tanto maggiore deve essere l'impostazione, finché le basse frequenze non sono "distribuite" bene tra gli altoparlanti e il subwoofer una volta completate le connessioni dell'impianto. Se il ricevitore non ha un punto di crossover impostabile, impostare invece il filtro passa-basso sul subwoofer nello stesso intervallo di valori raccomandati (consultare il manuale del ricevitore per ulteriori informazioni sull'impostazione degli altoparlanti).

"PHASE" 0/180 - Questo comando adatta acusticamente l'uscita del subwoofer agli altoparlanti principali. Selezionare la posizione, 0° o 180°, in corrispondenza della quale il subwoofer ha un'uscita più alta nella posizione di ascolto.

"POWER" (Alimentazione) AUTO/ON/OFF - Quando questo comando è nella posizione "ON/AUTO/STANDBY", il subwoofer funziona automaticamente, accendendosi non appena rileva un segnale e entra em modo de espera após 20 minutos de ausência de sinal.. Quando questo comando è nella posizione "OFF", il subwoofer rimane spento finché il comando rimane in tale posizione.

Spia LED di alimentazione - È situata sul diaframma anteriore e indica lo stato di funzionamento dell'amplificatore incorporato, accendendosi in verde quando l'amplificatore è acceso e riceve un segnale. Se la spia è spenta, l'amplificatore è spento. Per ulteriori informazioni sui comandi menzionati in questo manuale e sulla regolazione della risposta ai bassi rivolgersi al rivenditore o visitare www.klipsch.com.

FIGURA 2 CONNESSIONI DI UN SUBWOOFER R-110SW, R-112SW O R-115SW

CURA E PULIZIA

Il Music Center kmc1 ha una durevole finitura in vinile che occorre solo spolverare o pulire con un panno asciutto. Evitare l'uso di detergenti abrasivi, a base di solvente o forti. Per spolverare la cassa del subwoofer è sufficiente la spazzola di un aspirapolvere.

REGISTRAZIONE DEL PRODOTTO

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register.

• Si riceveranno così informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti dalla garanzia.
