Reference Premiere RP-1000SW - Subwoofer KLIPSCH - Manuale utente e istruzioni gratuiti

Marca	Klipsch
Modello	Reference Premiere RP-1000SW
Tipo di prodotto	Subwoofer attivo
Amplificazione	Amplificatore integrato
Alimentazione	120 V, 60 Hz
Connettività	Ingresso linea L/LFE e R, porta wireless WA-2 (opzionale)
Regolazione del guadagno	Potenziometro LEVEL (0-10)
Regolazione del filtro passa-basso	LOWPASS 40 Hz – 160 Hz
Regolazione di fase	0° / 180°
Modalità standby automatico	Auto Power On/Off dopo 15-20 minuti senza segnale
Indicatore di accensione	Indicatore LED verde sul pannello frontale
Materiale del cabinet	MDF con finitura in vinile resistente
Manutenzione e pulizia	Spolverare con panno asciutto; evitare prodotti abrasivi
Raccomandazione di posizionamento	In un angolo della stanza, sulla stessa parete dei diffusori anteriori
Contenuto della confezione	Subwoofer, cavo di alimentazione, manuale d'uso
Garanzia	Consultare il sito Klipsch per i dettagli; registrazione online consigliata
Omologazione	Conforme alle normative vigenti
Dimensioni (circa)	H 49,5 cm x L 36,8 cm x P 44,5 cm
Peso (circa)	17,2 kg

Domande frequenti - Reference Premiere RP-1000SW KLIPSCH

Dove posizionare il mio subwoofer Klipsch RP-1000SW?

Per bassi ottimali, posizionatelo in un angolo della stanza, sulla stessa parete dei diffusori anteriori. Potete regolare la posizione per bilanciare il livello dei bassi.

Come collegare il subwoofer a un ricevitore?

Utilizzate un cavo subwoofer per collegare l'uscita Sub Out del ricevitore all'ingresso L/LFE del subwoofer. Potete anche collegare le uscite preamplificate L/R agli ingressi L/LFE e R se non è presente un'uscita sub dedicata.

Come regolare il livello del subwoofer?

Regolate prima il livello del sub sul ricevitore a 0 dB, poi regolate la manopola LEVEL del subwoofer finché i bassi non si bilanciano con i diffusori principali.

A quale frequenza devo regolare il filtro passa-basso?

Per diffusori a torre, regolate tra 50 e 90 Hz; per diffusori da libreria, tra 90 e 150 Hz. Ruotate la manopola LOWPASS al massimo (160 Hz) se il ricevitore gestisce il taglio.

Come utilizzare la funzione Auto Power?

Impostate l'interruttore POWER su AUTO. Il subwoofer si accende automaticamente al rilevamento di un segnale e va in standby dopo 15-20 minuti senza segnale.

Cosa fare se il subwoofer non si accende?

Verificate il cavo di alimentazione e la presa. Assicuratevi che l'interruttore POWER sia su ON o AUTO. L'indicatore anteriore deve essere verde; altrimenti, contattate il servizio clienti.

Come pulire il mio subwoofer?

Usate un panno asciutto per spolverare. Evitate prodotti abrasivi o solventi. Potete usare un aspirapolvere con spazzola morbida.

Posso collegare il subwoofer senza fili?

Sì, opzionale con il kit WA-2. Collegate il ricevitore WA-2 alla porta WA Port del subwoofer e il trasmettitore alla vostra fonte. Portata fino a 15 metri.

Come regolare la fase del subwoofer?

Ascoltate nella posizione di ascolto e commutetate tra 0° e 180° con il pulsante PHASE. Scegliete la posizione che dà i bassi più potenti.

Dove trovare la garanzia e registrare il mio prodotto?

Registrate il vostro prodotto su klipsch.com/register. Conservate la ricevuta per qualsiasi richiesta di garanzia.

MANUALE UTENTE Reference Premiere RP-1000SW KLIPSCH

Nel 1946, Paul W. Klipsch rivoluzionò il settore degli impianti audio creando la nostra tecnologia brevettata del caricamento a tromba e le tecniche dell'acustica che sono alla base del nostro rinomato suono senza pari. Oggi, rimaniamo coerenti con la visione di PWK e incorporiamo la parte migliore di un secolo di impegno e genio in ogni prodotto che realizziamo. Questi altoparlanti sono il risultato della nostra passione, che dura da decenni, per la perfezione acustica. Provate la potenza, i dettagli audio e le emozioni offerte da Klipsch. Siamo i custodi del suono: Keepers of the Sound®.

Accertarsi che l'altoparlante sia nelle stesse condizioni di integrità in cui ha lasciato la fabbrica. Controllare subito se ci sono danni causati dal trasporto. Disimballare con cautela l'altoparlante e verificare che tutti i componenti siano presenti consultando la distinta di spedizione. In casi estremi, qualche componente potrebbe aver subito danni durante il trasporto; se si riscontrano danni, notificarli alla ditta di

spedizione e al rivenditore. Presentare una richiesta di ispezione e seguire le istruzioni che saranno fornite. Conservare la scatola di spedizione originale del prodotto.

COLLOCAZIONE DEL SUBWOOFER REFERENCE PREMIERE

I subwoofer amplificati Klipsch® sono stati progettati per riprodurre i bassi profondi e offrire una resa sonora elevatissima sia con brani musicali che con i film. Per ottenere i migliori risultati, collocare il subwoofer in un angolo della stanza, presso la stessa parete accanto alla quale si sono disposti gli altoparlanti del canale anteriore (vedere la Figura 1). Tenere presente che il punto della stanza prescelto può avere un notevole effetto sulla resa sonora del subwoofer. Collocandolo in un angolo, come suggerito sopra, si aumenta il livello dell'uscita ai bassi, mentre se lo si colloca presso il centro di una parete o lontano dalle pareti si diminuisce tale livello. Provare a collocarlo in vari punti e a regolare i comandi su diverse posizioni fino a trovare la configurazione adatta alla stanza e alle proprie preferenze. Al momento di scegliere il punto in cui collocare il subwoofer, tenere presente che sarà necessario collegarne l'amplificatore incorporato a una presa di corrente.


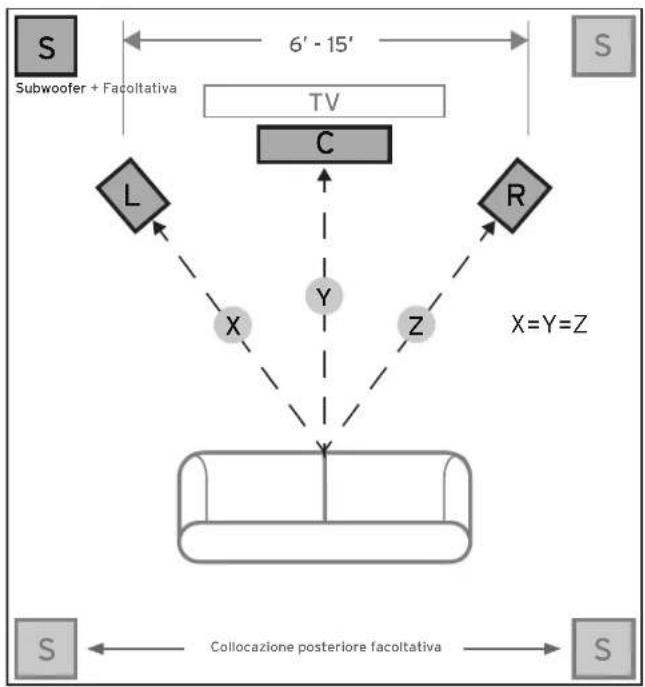

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

CONNESSIONI E COMANDI

ATTENZIONE. Accertarsi che il subwoofer sia scollegato dalla presa di corrente prima di eseguire qualsiasi connessione.

Connessione "LINE IN" (Ingresso linea) - La maggior parte degli attuali ricevitori surround (e preamplificatori) è dotata di un'uscita per subwoofer a livello di linea contrassegnata Subwoofer Pre Out, Sub Out, SW Out, ecc.; se questa uscita è presente, collegarla a un'estremità del cavo del subwoofer e collegare l'altra estremità del cavo all'ingresso di linea del subwoofer contrassegnato L/LFE. Questa connessione consente al subwoofer di riprodurre sia musica sia film con suono surround (consultare il manuale del ricevitore). Se nel ricevitore è assente un'uscita per subwoofer, in alternativa se ne possono collegare le uscite per preamplificatore dei canali sinistro e destro agli ingressi sinistro(L)/LFE e R (destro) del subwoofer.

Connessione con la porta WA-2 - Per collegare in modalità wireless un subwoofer Klipsch Reference Premiere, è disponibile il trasmettitore WA-2 opzionale, che funziona solo con subwoofer Klipsch, Energy, Mirage e Jamo dotati di un ingresso "WA Port". II WA-2 funziona a 2,4 GHz, trasmettendo senza fili un segnale fino a una distanza di 15 metri.

Visitare klipsch.com per ulteriori dettagli.

Comando "LEVEL" (Guadagno) - Se il subwoofer è collegato a un'uscita per subwoofer di un ricevitore surround, anzitutto portare il comando del volume subwoofer sul ricevitore a metà corsa ovvero nella posizione "0 dB", quindi aumentare il volume (il guadagno) del subwoofer finché non è uguale al livello di uscita degli altoparlanti principali. Completata questa impostazione, il comando del volume sul preamplificatore o sull'amplificatore principale dell'impianto regolerà contemporaneamente il volume sia del subwoofer sia degli altoparlanti. Se il subwoofer è collegato alle uscite per preamplificatore sinistra/destra di un ricevitore o ai terminali per altoparlanti del ricevitore tramite la connessione a livello alto, nel ricevitore non sarà necessario impostare il volume del subwoofer prima di impostarne il guadagno.

Comando "LOWPASS" (Passa-basso) - Il punto di crossover prescelto determina la frequenza alle quale le basse frequenze vengono "trasferite" dagli altoparlanti al subwoofer. Se si imposta il punto di crossover nel ricevitore, girare la manopola del filtro passa-basso sul subwoofer sulla posizione di estrema destra (160 Hz). Impostare il punto di crossover in base alle dimensioni degli altoparlanti sinistro/destro utilizzati nell'impianto. Come regola generale, per altoparlanti da pavimento, più grandi, impostare il punto di crossover tra 50 e 90 Hz, mentre se si usano piccoli altoparlanti da scaffale ovvero "satelliti" come altoparlanti principali, impostarlo tra 90 e 150 Hz. Quanto più piccolo è l'altoparlante, tanto maggiore deve essere l'impostazione, finché le basse frequenze non sono "distribuite" bene tra gli altoparlanti e il subwoofer una volta completate le connessioni dell'impianto. Se il ricevitore non ha un punto di crossover impostabile, impostare invece il filtro passa-basso sul subwoofer nello stesso intervallo di valori raccomandati (consultare il manuale del ricevitore per ulteriori informazioni sull'impostazione degli altoparlanti).

"PHASE" 0/180 - Questo comando adatta acusticamente l'uscita del subwoofer agli altoparlanti principali. Selezionare la posizione, 0° o 180°, in corrispondenza della quale il subwoofer ha un'uscita più alta nella posizione di ascolto.

"POWER" (Alimentazione) AUTO/ON/OFF - Quando questo comando è nella posizione "ON/AUTO/STANDBY", il subwoofer funziona automaticamente, accendendosi non appena rileva un segnale e entra em modo de espera após 20 minutos de ausência de sinal. Quando questo comando è nella posizione "OFF", il subwoofer rimane spento finché il comando rimane in tale posizione.

Spia LED di alimentazione - È situata sul diaframma anteriore e indica lo stato di funzionamento dell'amplificatore incorporato, accendendosi in verde quando l'amplificatore è acceso e riceve un segnale. Se la spia è spenta, l'amplificatore è spento. Per ulteriori informazioni sui comandi menzionati in questo manuale e sulla regolazione della risposta ai bassi rivolgersi al rivenditore o visitare www.klipsch.com.

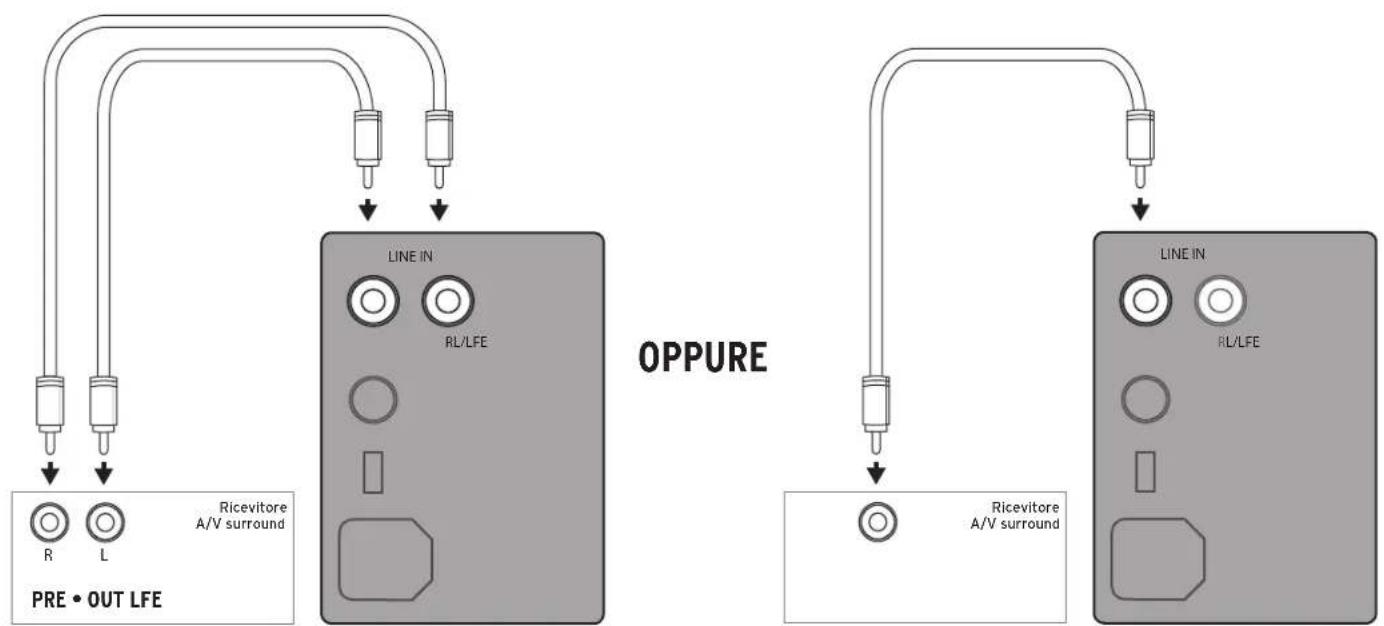

FIGURA 2 CONNESSIONI DI UN SUBWOOFER SPL-100 O SPL-120 O SPL-150

CURA E PULIZIA

Il Music Center kmc1 ha una durevole finitura in vinile che occorre solo spolverare o pulire con un panno asciutto. Evitare l'uso di detergenti abrasivi, a base di solvente o forti. Per spolverare la cassa del subwoofer è sufficiente la spazzola di un aspirapolvere.

REGISTRAZIONE DEL PRODOTTO

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register.

• Si riceveranno così informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti dalla garanzia.
