R101SW - Subwoofer KLIPSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer attivo
Marca	Klipsch
Modello	R101SW
Dimensioni (A x L x P)	36,8 x 34,3 x 41,9 cm
Peso	12,7 kg
Alimentazione	Rete, 230 V / 50 Hz
Potenza amplificatore	200 W RMS
Altoparlante	10 pollici (25,4 cm)
Risposta in frequenza	27 Hz - 125 Hz
Ingressi	Linea L/LFE e Destra (RCA)
Regolazioni	Guadagno, filtro passa-basso (50-160 Hz), fase (0/180°), Auto/On/Off
Finitura	Vinile resistente
Manutenzione e pulizia	Spolverare con panno asciutto o spazzola dell'aspirapolvere. Evitare prodotti abrasivi e solventi.
Sicurezza	Scollegare prima di qualsiasi collegamento. Utilizzare una presa di corrente adatta.
Ricambi e riparabilità	Contattare il rivenditore o www.klipsch.com per ricambi e riparazioni.
Informazioni generali	Registrazione online consigliata: www.klipsch.com/register

Domande frequenti - R101SW KLIPSCH

Dove posizionare il mio subwoofer Klipsch R101SW?

Per bassi ottimali, posizionarlo in un angolo della stanza sulla stessa parete dei diffusori anteriori. Provare diverse posizioni per regolare il volume dei bassi.

Come collegare il subwoofer a un ricevitore?

Utilizzare un cavo RCA per collegare l'uscita Sub Out del ricevitore all'ingresso LEFT/LFE del subwoofer. In assenza di uscita sub, collegare le uscite preamplificate sinistra/destra agli ingressi L/LFE e R.

Cosa significa la regolazione di fase (0/180°)?

Regola la coerenza acustica tra il subwoofer e i diffusori principali. Selezionare la posizione (0° o 180°) in cui il livello dei bassi è più forte nella posizione di ascolto.

Come regolare la frequenza del filtro passa-basso?

Ruotare la manopola Lowpass tra 50 e 160 Hz. Per diffusori a colonna, scegliere 50-90 Hz; per libreria/satelliti, 90-150 Hz. Regolare per una transizione armoniosa.

La spia luminosa non si accende, cosa fare?

Verificare che l'interruttore di alimentazione sia su Auto o On e che il subwoofer sia collegato. La spia verde indica l'accensione. Se rimane spenta, controllare la presa di corrente.

Come pulire il mio subwoofer?

Utilizzare un panno asciutto o la spazzola di un aspirapolvere per spolverare. Evitare qualsiasi prodotto abrasivo, solvente o detergente aggressivo.

Posso usare il subwoofer senza ricevitore surround?

Sì, collegare le uscite preamplificate sinistra/destra del proprio amplificatore agli ingressi L/LFE e R del subwoofer. Regolare il guadagno direttamente sul subwoofer.

Cosa fare se il subwoofer non si accende automaticamente?

Assicurarsi che l'interruttore sia su Auto. Verificare che il segnale di ingresso sia sufficiente. Altrimenti, passare alla modalità On per un funzionamento continuo.

Come registrare il mio prodotto Klipsch?

Visita www.klipsch.com/register per registrare il tuo subwoofer. Rimani informato su novità e promozioni.

Il cavo di alimentazione è incluso?

Sì, un cavo di alimentazione di rete è incluso. Collegarlo a una presa a muro standard. Per qualsiasi sostituzione, contattare il supporto Klipsch.

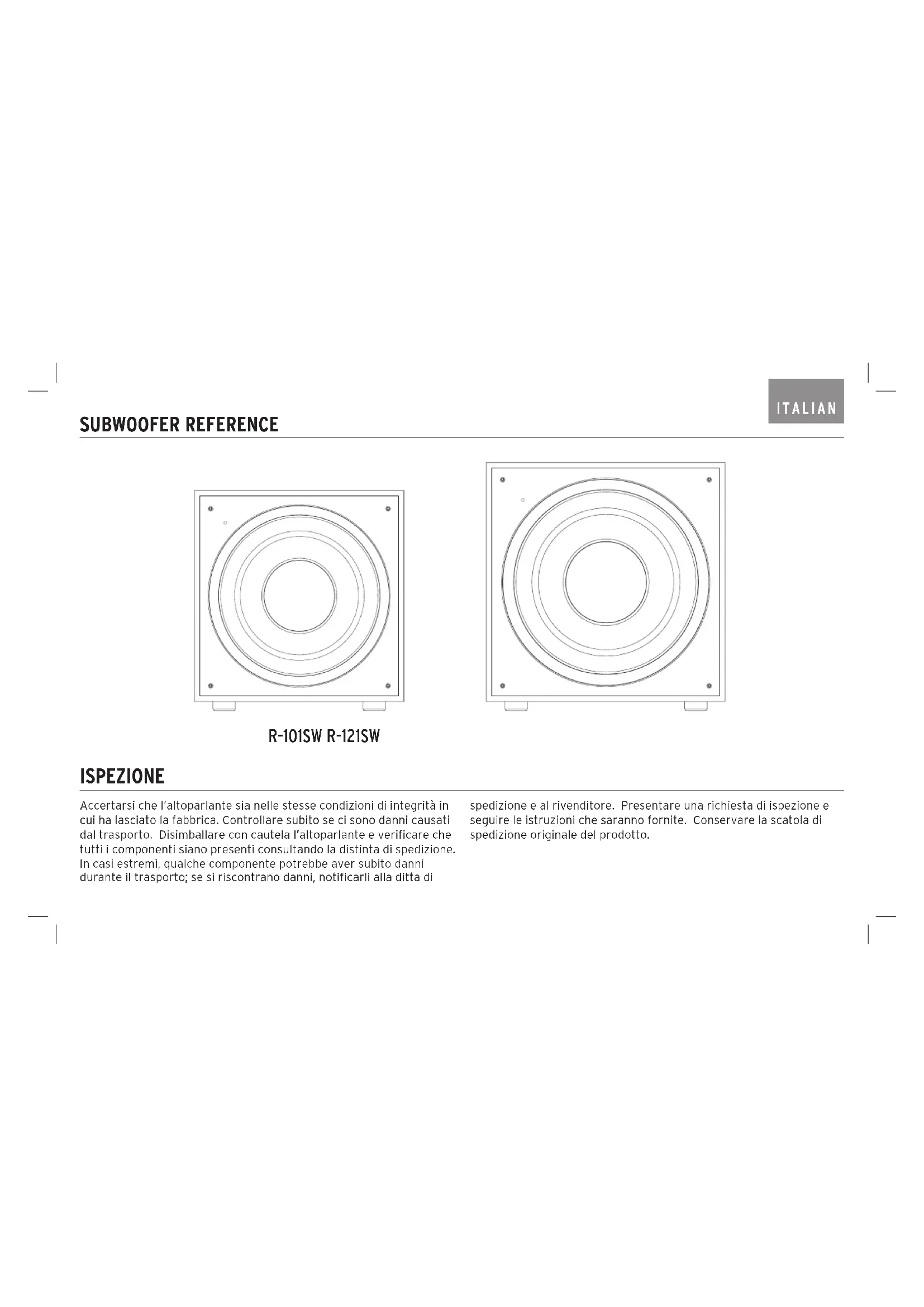

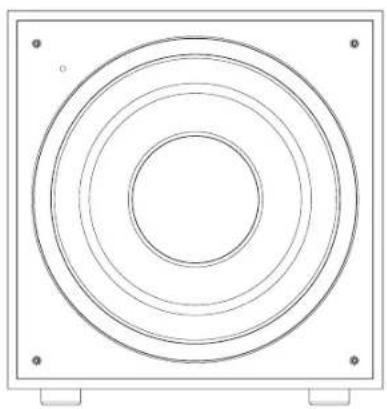

MANUALE UTENTE R101SW KLIPSCH

Accertarsi che l'altoparlante sia nelle stesse condizioni di integrità in cui ha lasciato la fabbrica. Controllare subito se ci sono danni causati dal trasporto. Disimballare con cautela l'altoparlante e verificare che tutti i componenti siano presenti consultando la distinta di spedizione. In casi estremi, qualche componente potrebbe aver subito danni durante il trasporto; se si riscontrano danni, notificarli alla ditta di

spedizione e al rivenditore. Presentare una richiesta di ispezione e seguire le istruzioni che saranno fornite. Conservare la scatola di spedizione originale del prodotto.

COLLOCAZIONE DEL SUBWOOFER REFERENCE

I subwoofer amplificati Klipsch® sono stati progettati per riprodurre i bassi profondi e offrire una resa sonora elevatissima sia con brani musicali che con i film. Per ottenere i migliori risultati, collocare il subwoofer in un angolo della stanza, presso la stessa parete accanto alla quale si sono disposti gli altoparlanti del canale anteriore (vedere la Figura 1). Tenere presente che il punto della stanza prescelto può avere un notevole effetto sulla resa sonora del subwoofer. Collocandolo in un angolo, come suggerito sopra, si aumenta il livello dell'uscita ai bassi, mentre se lo si colloca presso il centro di una parete o lontano dalle pareti si diminuisce tale livello. Provare a collocarlo in vari punti e a regolare i comandi su diverse posizioni fino a trovare la configurazione adatta alla stanza e alle proprie preferenze. Al momento di scegliere il punto in cui collocare il subwoofer, tenere presente che sarà necessario collegarne l'amplificatore incorporato a una presa di corrente.


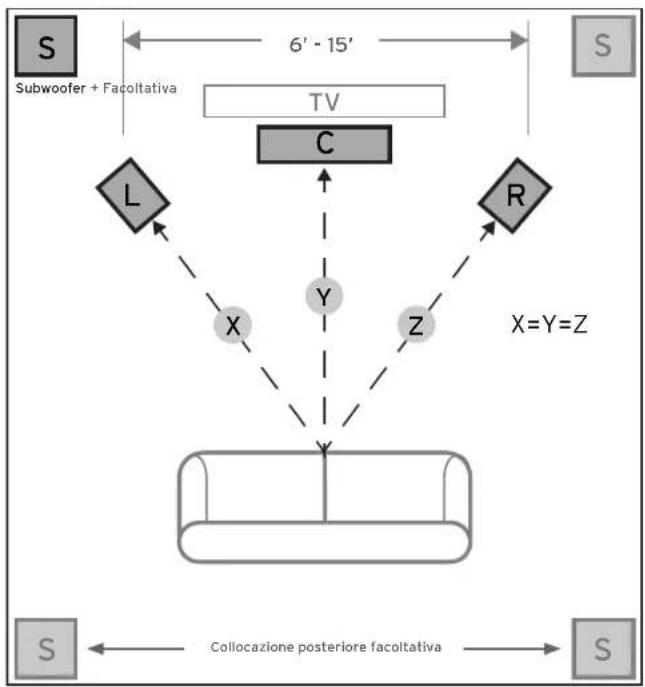

FIGURA 1 COLLOCAZIONE DEGLI ALTOPARLANTI NELL'AREA DI ASCOLTO

CONNESSIONI E COMANDI

ATTENZIONE. Accertarsi che il subwoofer sia scollegato dalla presa di corrente prima di eseguire qualsiasi connessione.

Connessione "LINE IN" (Ingresso linea) - La maggior parte degli attuali ricevitori surround (e preamplificatori) è dotata di un'uscita per subwoofer a livello di linea contrassegnata Subwoofer Pre Out, Sub Out, SW Out, ecc.; se questa uscita è presente, collegarla a un'estremità del cavo del subwoofer e collegare l'altra estremità del cavo all'ingresso di linea del subwoofer contrassegnato LEFT/LFE. Questa connessione consente al subwoofer di riprodurre sia musica sia film con suono surround (consultare il manuale del ricevitore). Se nel ricevitore è assente un'uscita per subwoofer, in alternativa se ne possono collegare le uscite per preamplificatore dei canali sinistro e destro agli ingressi sinistro(L)/LFE e destro (R) del subwoofer.

Comando "LEVEL" (Guadagno) - Se il subwoofer è collegato a un'uscita per subwoofer di un ricevitore surround, anzitutto portare il comando del volume subwoofer sul ricevitore a metà corsa ovvero nella posizione "O dB", quindi aumentare il volume (il guadagno) del subwoofer finché non è uguale al livello di uscita degli altoparlanti principali. Completata questa impostazione, il comando del volume sul preamplificatore o sull'amplificatore principale dell'impianto regolerà contemporaneamente il volume sia del subwoofer sia degli altoparlanti. Se il subwoofer è collegato alle uscite per preamplificatore sinistra/destra di un ricevitore o ai terminali per altoparlanti del ricevitore tramite la connessione a livello alto, nel ricevitore non sarà necessario impostare il volume del subwoofer prima di impostarne il guadagno.

Comando "LOWPASS" (Passa-basso) - Il punto di crossover prescelto determina la frequenza alle quale le basse frequenze vengono "trasferite" dagli altoparlanti al subwoofer. Se si imposta il punto di crossover nel ricevitore, girare la manopola del filtro passa-basso sul subwoofer sulla posizione di estrema destra (160 Hz). Impostare il punto di crossover in base alle dimensioni degli altoparlanti sinistro/destro utilizzati nell'impianto. Come regola generale, per altoparlanti da pavimento, più grandi, impostare il punto di crossover tra 50 e 90 Hz, mentre se si usano piccoli altoparlanti

da scaffale ovvero "satelliti" come altoparlanti principali, impostarlo tra 90 e 150 Hz. Quanto più piccolo è l'altoparlante, tanto maggiore deve essere l'impostazione, finché le basse frequenze non sono "distribuite" bene tra gli altoparlanti e il subwoofer una volta completate le connessioni dell'impianto. Se il ricevitore non ha un punto di crossover impostabile, impostare invece il filtro passa-basso sul subwoofer nello stesso intervallo di valori raccomandati (consultare il manuale del ricevitore per ulteriori informazioni sull'impostazione degli altoparlanti).

"PHASE" 0/180 - Questo comando adatta acusticamente l'uscita del subwoofer agli altoparlanti principali. Selezionare la posizione, 0° o 180°, in corrispondenza della quale il subwoofer ha un'uscita più alta nella posizione di ascolto.

Off/Auto/On - Quando questo selettore è nella posizione "Auto", il subwoofer si accende automaticamente quando rileva un segnale. Passa automaticamente nella modalità di standby una volta trascorsi 15-20 minuti senza che sia presente alcun segnale. Quando il selettore è nella posizione "On", il subwoofer rimane acceso finché non viene portato manualmente a un'altra impostazione. Quando il selettore è nella posizione "Off", il subwoofer rimane spento finché non viene riportato manualmente nella posizione "Auto" o "On".

Spia LED di alimentazione - È situata sul diaframma anteriore e indica lo stato di funzionamento dell'amplificatore incorporato, accendendosi in verde quando l'amplificatore è acceso e riceve un segnale. Se la spia è spenta, l'amplificatore è spento. Per ulteriori informazioni sui comandi menzionati in questo manuale e sulla regolazione della risposta ai bassi rivolgersi al rivenditore o visitare www.klipsch.com.

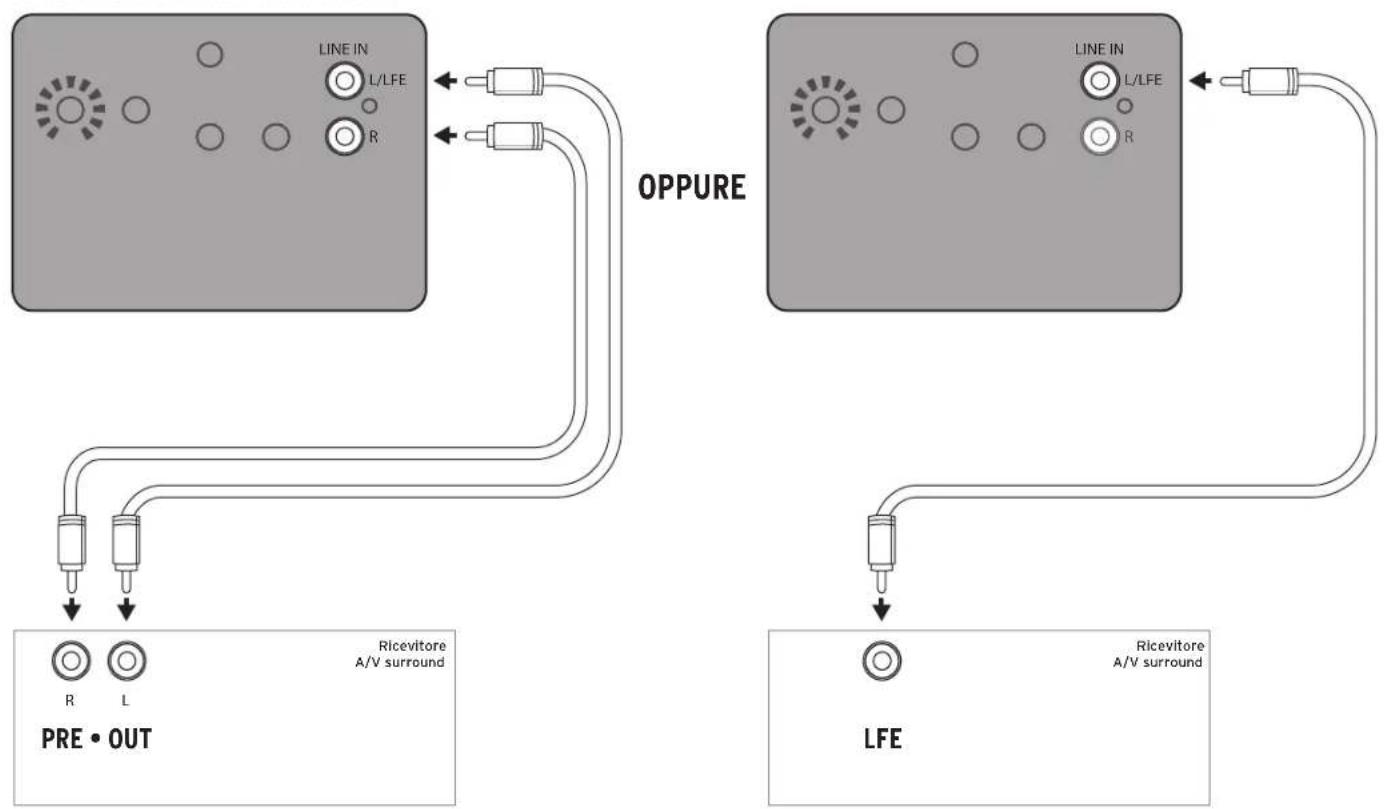

FIGURA 2 CONNESSIONI DI UN SUBWOOFER R-10ISW O R-12ISW
        AJ["R"]
        AK["L"]
    end
    subgraph OPPURE
        AL["R"]
        AM["L"]
    end
    subgraph OPPURE
        AN["R"]
        AO["L"]
    end
    subgraph OPPURE
        AP["R"]
        AQ["L"]
    end
    subgraph OPPURE
        AR["R"]
        AS["L"]
    end
    subgraph OPPURE
        AT["R"]
        AU["L"]
    end

CURA E PULIZIA

Il Music Center kmc1 ha una durevole finitura in vinile che occorre solo spolverare o pulire con un panno asciutto. Evitare l'uso di detergenti abrasivi, a base di solvente o forti. Per spolverare la cassa del subwoofer è sufficiente la spazzola di un aspirapolvere.

REGISTRAZIONE DEL PRODOTTO

Il prodotto può essere registrato on-line sul sito www.klipsch.com/register.

• Si riceveranno così informazioni su nuovi prodotti e promozioni.
• I dati personali degli utenti non saranno mai venduti.
• Le informazioni di registrazione non vengono utilizzate a scopi di garanzia.

Conservare la ricevuta per mostrarla in caso di reclami coperti dalla garanzia.
