R101SW - サブウーファー KLIPSCH - 無料のユーザーマニュアル

製品タイプ	アクティブサブウーファー
ブランド	Klipsch
モデル	R101SW
寸法 (高さ x 幅 x 奥行き)	36.8 x 34.3 x 41.9 cm
重量	12.7 kg
電源	AC電源、230V / 50Hz
アンプ出力	200W RMS
スピーカー	10インチ (25.4 cm)
周波数特性	27Hz - 125Hz
入力	ライン L/LFE および右 (RCA)
設定	ゲイン、ローパスフィルター (50-160Hz)、位相 (0/180°)、Auto/On/Off
仕上げ	耐性ビニール
お手入れと掃除	乾いた布または掃除機のブラシでほこりを払ってください。研磨剤や溶剤は避けてください。
安全	接続前に電源プラグを抜いてください。適切なコンセントを使用してください。
交換部品と修理可能性	部品や修理については販売店または www.klipsch.com にお問い合わせください。
一般情報	オンライン登録推奨: www.klipsch.com/register

よくある質問 - R101SW KLIPSCH

Klipsch R101SW サブウーファーはどこに置くべきですか？

最適な低音を得るには、フロントスピーカーと同じ壁の部屋の隅に置いてください。低音の量を調整するために、さまざまな位置を試してください。

サブウーファーをレシーバーに接続するにはどうすればいいですか？

RCAケーブルを使用して、レシーバーのSub Out出力をサブウーファーのLEFT/LFE入力に接続します。サブ出力がない場合は、プリアウトの左右出力をL/LFEとRの入力に接続します。

位相設定 (0/180°) の意味は何ですか？

サブウーファーとメインスピーカー間の音響的一貫性を調整します。聴取位置で低音レベルが最も強くなる位置（0°または180°）を選択してください。

ローパスフィルターの周波数はどうやって調整しますか？

Lowpassノブを50〜160Hzの間で回します。フロアスタンディングスピーカーの場合は50〜90Hz、ブックシェルフ/サテライトスピーカーの場合は90〜150Hzを選びます。滑らかな遷移になるように調整します。

インジケーターランプが点灯しません。どうすればいいですか？

電源スイッチがAutoまたはOnになっており、サブウーファーがコンセントに接続されていることを確認してください。緑色のランプは電源投入を示します。それでも消灯している場合は、コンセントを確認してください。

サブウーファーはどうやって掃除しますか？

乾いた布または掃除機のブラシでほこりを払ってください。研磨剤、溶剤、刺激の強い洗剤は避けてください。

サラウンドレシーバーなしでサブウーファーを使用できますか？

はい、アンプのプリアウト左右出力をサブウーファーのL/LFEとR入力に接続します。ゲインはサブウーファーで直接調整します。

サブウーファーが自動で電源オンにならない場合はどうすればいいですか？

スイッチがAutoになっていることを確認してください。入力信号が十分であるか確認してください。十分でない場合は、Onモードにして連続動作にしてください。

Klipsch製品を登録するにはどうすればいいですか？

www.klipsch.com/registerにアクセスしてサブウーファーを登録してください。新製品やプロモーション情報をお届けします。

電源ケーブルは付属していますか？

はい、AC電源ケーブルが付属しています。標準の壁コンセントに接続してください。交換が必要な場合は、Klipschサポートにお問い合わせください。

使用説明書 R101SW KLIPSCH

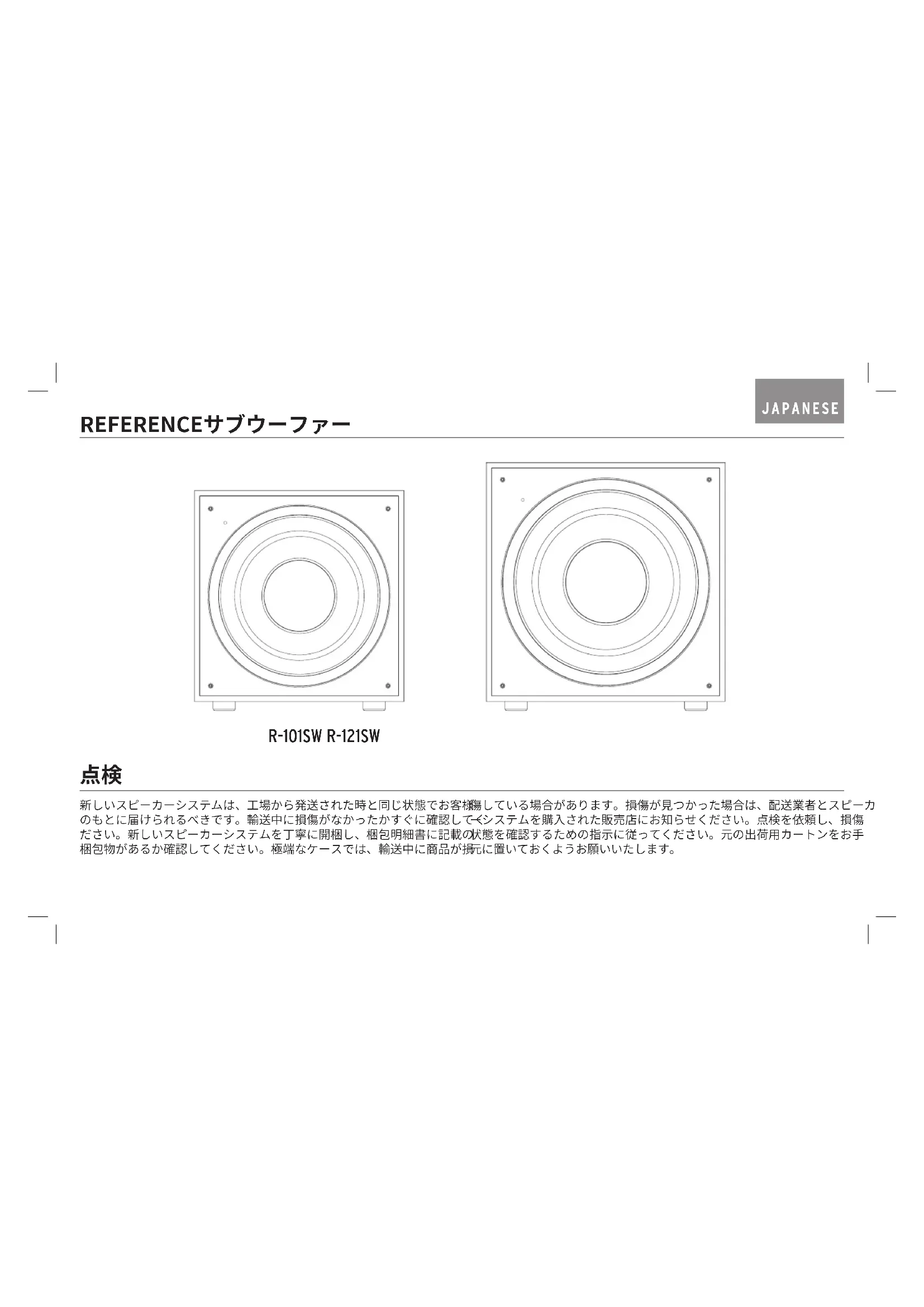

新しいスピーカーシステムは、工場から発送された時と同じ状態でお客様している場合があります。損傷が見つかった場合は、配送業者とスピーカのもとに届けられるべきです。輸送中に損傷がなかったかすぐに確認してキシステムを購入された販売店にお知らせください。点検を依頼し、損傷ださい。新しいスピーカーシステムを丁寧に開梱し、梱包明細書に記載の状態を確認するための指示に従ってください。元の出荷用カートンをお手梱包物があるか確認してください。極端なケースでは、輸送中に商品が損元に置いておくようお願いいたします。

REFERENCEサブウーファーの設置

Klipschサブウーファーは、重低音を再生し、鑑賞する映画や音楽を臨場感のある音で楽しめるよう設計されています。最適の性能を引き出すには、フロント・チャンネル・スピーカーと同じ壁側の部屋のコーナーにサブウーファーを配置してください（図1を参照）。部屋のどこに設置するかで、サブウーファーの性能に大きな違いが出る点にご注意ください。上記で示すようなコーナーに配置すると低音の出力が増加し、サブウーハーを壁の中央や、壁から離して配置すると低音の出力が減少します。さまざまな設置オプションやコントロール設定を試して、ご自身の部屋や好みに合った設置場所や設定を見つけてください。サブウーファーの場所を決める際、サブウーファーの内蔵アンプをAC電源コンセントに接続する必要があることにも注意してください。

図1 音楽を鑑賞する部屋でのスピーカーの設置

接続とコントロール

注:接続する前に電源コンセントからサブウーファーのプラグを必ず外すようにしてください。

「ラインイン」接続－最近の大半のサラウンドレシーバー（およびブリアープ）には、サブウーファーの「Pre Out」、「Sub Out」、「SW Out」なされたラインレベルのサブウーファー出力端子があります。この出力端子がある場合は、サブウーファーケーブルの一端をこの出力端子に接続し、ケーブルの他方の端をLEFT/LFEと表示されたサブウーファーのライン入力端子に接続します。この接続により、音楽とサラウンドサウンド機能をしている映画の両方でサブウーファーの動作が可能となります（レシーバーマニュアルを参照）。レシーバーにサブウーファー出力がない場合は、別の接続法として、レシーバーの左右のチャンネル「Pre-Amp Output」（ある場合）をサブウーファーの左／LFE端子および右入力端子に接続できます。

「ローパス」コントロール－選択したクロスオーバーポイントにより、スピーカーからサブウーファーに低音周波数が「ハンドオフ」される位置が決まります。レシーバーでクロスオーバーポイントを設定する場合は、サブウーファーのローパスフィルターノブをできる限り右（160Hz）に回します。ステムで使用するメインの左右スピーカーの大きさに合わせて、クロスオーバーポイントを設定します。原則として、大型のフロアスタンディング型スピーカーの場合は、クロスオーバーポイントを50Hz～90Hzに設定し、小型のブックシェルフ型または「サテライト型」スピーカーをメインスピーカーとして使用する場合は、クロスオーバーポイントを90Hz～150Hzに設定します。スピーカーが小型であるほど、システムの接続が完成すると、スピーカーとサブウーファーの間で低音周波数がクロスオーバーするまでの設定値は高くなります。レシーバーにクロスオーバーポイント設定がない場合は、代わりに同じ推奨設定内でローパスフィルターをサブウーファーに設定します（スピーカー設定情報詳細についてはレシーバーマニュアルを参照）。

音量 - サブウーファーがサラウンドレシーバーのサブウーファー出力に接続される場合は、最初にレシーバーのサブウーファー音量コントロールを「半分」または「0 dB」の位置に設定します。次に、サブウーファーの音量がメインスピーカーの出力と一致するまで、サブウーファーの音量（またはゲイン）を高くしていきます。この設定が完了すると、システムのメインアンプまたはプリアンプの音量コントロールが、サブウーファー／スピーカー両方の音量コントロールとなります。サブウーファーがレシーバーのL/Rプリアンプ出力に接続されている場合は、そのレシーバーのサブウーファーのゲインコントロールを設定するまで、サブウーファーの設定音量は0となります。

「フェイズ」0度／180度－このコントロールは、サブウーファーの出力をメインスピーカーの音響と一致させるために使用します。音楽を聴く位置でのサブウーファーの出力がより大きくなるよう、0度または180度のいずれかの位置を選択します。

オフ／自動／オン－このスイッチが「AUTO」位置にある場合、サブウーフ。シーはシグナルを感知すると自動的に「ON」になります。シグナルがない状態で15～20分経過すると、自動的に「スタンバイ」になります。スイッチを「ON」位置に設定すると、サブウーファーは手動で別の設定に切り替わるまでONのままです。このスイッチが「OFF」の位置にある場合、サブウーファーはスイッチが手動で「AUTO」または「ON」に切り替わるまで「OFF」の状態となります。

電源LEDインジケーター - 正面バッフルにあるこのLEDは、内蔵アンプの動作状態を示します。アンプの電源が入っておりシグナルを受信すると、LEDが薄緑色に点灯します。LEDが暗く、点灯していない場合、アンプの電源は入っていません。このマニュアルに記載のコントロールや低音調節の詳細な情報については、販売店に問い合わせるか、www.klipsch.comをご覧ください。

図2 ラインレベル接 続

お手入れと清掃

サブウーファーは耐久性の高いビニール仕上げのため、ほこりを払ったり、乾いた布で拭いたりするだけで充分です。研磨剤入りの洗剤や溶剤系クリーナー、強い洗浄剤は使用しないでください。掃除機の取り付けブラシで、サブウーハーのエンクロージャーのほこりを取り除くことができます。

製品登録

製品をオンライン登録できます（www.klipsch.com/register）

・新製品やプロモーションに関する最新情報を入手できます。

・お客様の個人情報は決して転売されません。

・この登録情報は、保証目的では使用されません。

保証が適用されるにはレシートが必要ですので、必ず保管してください。

|
