R101SW - Subwoofer KLIPSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Subwoofer activo
Marca	Klipsch
Modelo	R101SW
Dimensiones (Al x An x Pr)	36,8 x 34,3 x 41,9 cm
Peso	12,7 kg
Alimentación	Red, 230 V / 50 Hz
Potencia del amplificador	200 W RMS
Altavoz	10 pulgadas (25,4 cm)
Respuesta en frecuencia	27 Hz - 125 Hz
Entradas	Línea L/LFE y Derecha (RCA)
Ajustes	Ganancia, filtro paso bajo (50-160 Hz), fase (0/180°), Auto/On/Off
Acabado	Vinilo resistente
Mantenimiento y limpieza	Desempolvado con paño seco o cepillo de aspiradora. Evitar productos abrasivos y disolventes.
Seguridad	Desconectar antes de cualquier conexión. Utilizar un enchufe de red adecuado.
Piezas de repuesto y reparabilidad	Contactar al distribuidor o www.klipsch.com para piezas y reparaciones.
Información general	Registro en línea recomendado: www.klipsch.com/register

Preguntas frecuentes - R101SW KLIPSCH

¿Dónde colocar mi subwoofer Klipsch R101SW?

Para unos graves óptimos, colóquelo en una esquina de la habitación en la misma pared que sus altavoces frontales. Pruebe diferentes posiciones para ajustar el volumen de los graves.

¿Cómo conectar el subwoofer a un receptor?

Utilice un cable RCA para conectar la salida Sub Out de su receptor a la entrada LEFT/LFE del subwoofer. En ausencia de salida sub, conecte las salidas preamplificadas izquierda/derecha a las entradas L/LFE y R.

¿Qué significa el ajuste de fase (0/180°)?

Ajusta la coherencia acústica entre el subwoofer y los altavoces principales. Seleccione la posición (0° o 180°) donde el nivel de graves sea más fuerte en su posición de escucha.

¿Cómo ajustar la frecuencia del filtro paso bajo?

Gire la perilla Lowpass entre 50 y 160 Hz. Para altavoces de columna, elija 50-90 Hz; para estantería/satélite, 90-150 Hz. Ajuste para una transición armoniosa.

El indicador luminoso no se enciende, ¿qué hacer?

Verifique que el interruptor de alimentación esté en Auto o On y que el subwoofer esté enchufado. La luz verde indica encendido. Si permanece apagado, verifique el enchufe de red.

¿Cómo limpiar mi subwoofer?

Use un paño seco o el cepillo de una aspiradora para desempolvar. Evite cualquier producto abrasivo, disolvente o detergente agresivo.

¿Puedo usar el subwoofer sin receptor surround?

Sí, conecte las salidas preamplificadas izquierda/derecha de su amplificador a las entradas L/LFE y R del subwoofer. Ajuste la ganancia directamente en el subwoofer.

¿Qué hacer si el subwoofer no se enciende automáticamente?

Asegúrese de que el interruptor esté en Auto. Verifique que la señal de entrada sea suficiente. De lo contrario, cambie al modo On para un funcionamiento continuo.

¿Cómo registrar mi producto Klipsch?

Visite www.klipsch.com/register para registrar su subwoofer. Manténgase informado de novedades y promociones.

¿El cable de alimentación está incluido?

Sí, se incluye un cable de alimentación de red. Enchúfelo a un tomacorriente de pared estándar. Para cualquier reemplazo, contacte al soporte de Klipsch.

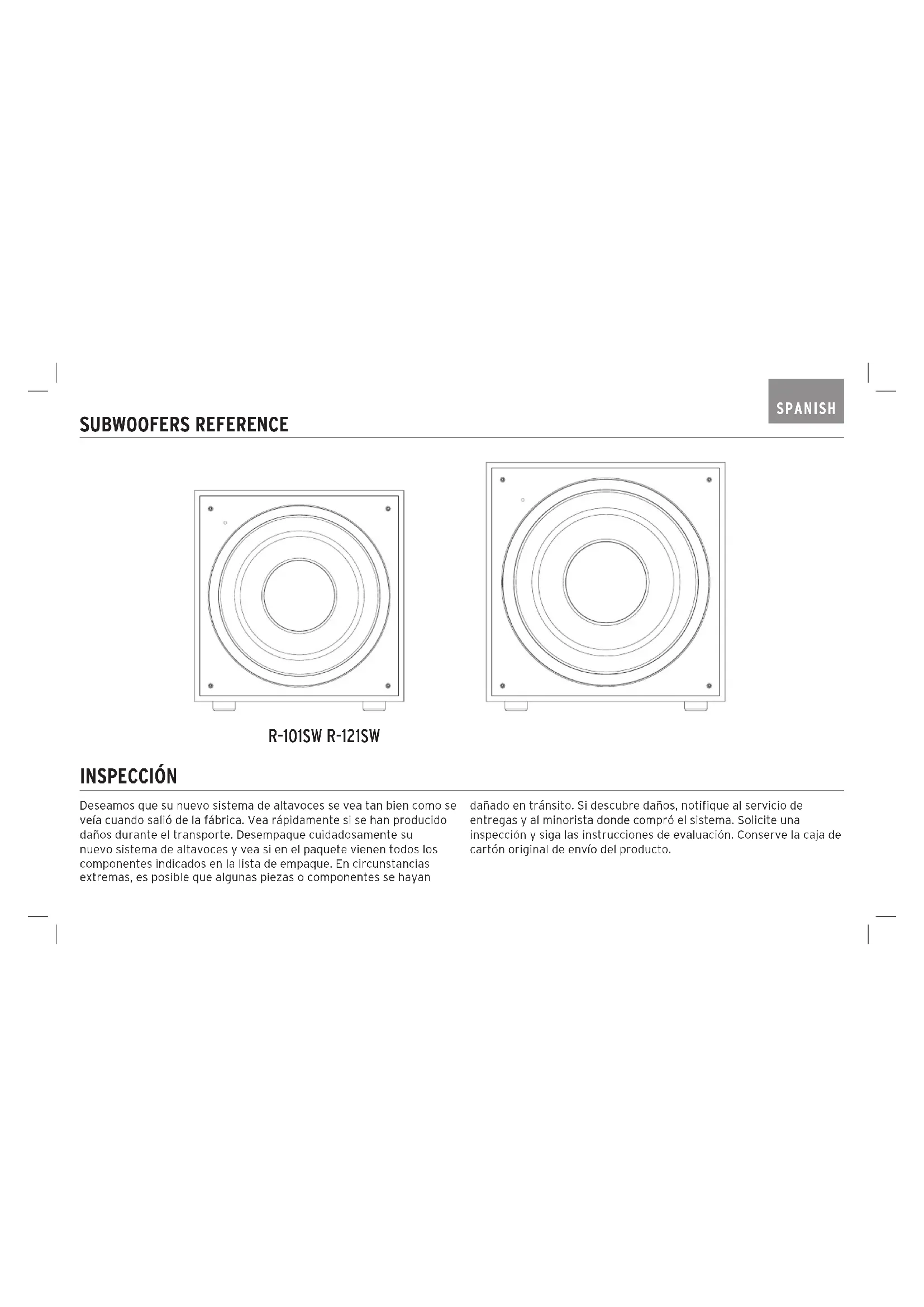

MANUAL DE USUARIO R101SW KLIPSCH

Deseamos que su nuevo sistema de altavoces se vea tan bien como se veía cuando salió de la fábrica. Vea rápidamente si se han producido daños durante el transporte. Desempaque cuidadosamente su nuevo sistema de altavoces y vea si en el paquete vienen todos los componentes indicados en la lista de empaque. En circunstancias extremas, es posible que algunas piezas o componentes se hayan

dañado en tránsito. Si descubre daños, notifique al servicio de entregas y al minorista donde compró el sistema. Solicite una inspección y siga las instrucciones de evaluación. Conserve la caja de cartón original de envío del producto.

UBICACIÓN DEL SUBWOOFER REFERENCE

Los subwoofers alimentados de Klipsch ^® han sido diseñados para reproducir bajos profundos y generar el impacto que hace que sus películas y su música cobren vida. Por lo general, el mejor rendimiento se logra cuando el subwoofer se coloca en una esquina de la sala junto a la pared contra la cual se ponen los altavoces de canal frontal (Consulte la figura 1). Tenga en cuenta que la ubicación en la sala puede tener un profundo efecto en el rendimiento del subwoofer alimentado. Poner el subwoofer en una esquina, como se sugiere, aumenta el rendimiento de bajos; ponerlo al centro de la pared o fuera de la sala lo disminuye. Experimente con diversas opciones de colocación y configuraciones de controles hasta encontrar las que mejor se adapten a la sala y a su gusto en particular. Cuando escoja la ubicación del subwoofer, tenga en cuenta que es necesario conectar el amplificador integrado del subwoofer a un enchufe de corriente alterna.


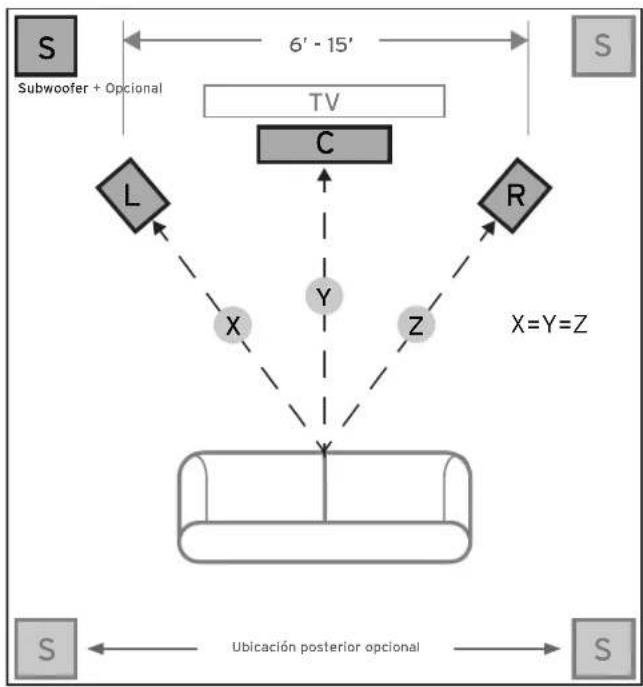

FIGURA 1 UBICACIÓN DEL ALTAVOZ EN EL ÁREA DE AUDICIÓN

CONEXIONES Y CONTROLES

PRECAUCIÓN: Desenchufe el subwoofer del enchufe de corriente alterna de la pared antes de hacer conexiones.

Conexión de entrada de línea (LINE IN). La mayoría de los receptores (y preamplificadores) surround de hoy en día tienen una salida de subwoofer de nivel de línea que dice Subwoofer Pre Out, Sub Out, SW Out, etc. Si su receptor (o preamplificador) tiene esta salida, conéctele un extremo de un cable de subwoofer y conecte el otro extremo del cable a la entrada de línea del subwoofer que dice LEFT/LFE. Esta conexión le permite al subwoofer funcionar con música y películas de sonido surround (consulte el manual del receptor). Si no hay salida de subwoofer en el receptor, puede conectar alternativamente salidas de preamplificación de canal izquierdo y canal derecho desde el receptor (si las tiene) a la entrada derecha y la entrada izquierda/LFE del subwoofer.

Control de volumen (LEVEL). Si el subwoofer está conectado a la salida de subwoofer de un receptor surround, ponga primero el control de volumen del subwoofer del receptor "a la mitad" o en la posición "O dB". Luego aumente el volumen (es decir, la amplificación) del subwoofer hasta que corresponda a la salida de los altavoces principales. Después de hacer esta configuración, el control de volumen del amplificador o preamplificador principal del sistema será el control de volumen común del subwoofer y de los altavoces. Si el subwoofer está conectado a las salidas de preamplificación izquierda y derecha de un receptor, o está cableado a través de la conexión de alto nivel a las terminales de altavoz del receptor, en ese receptor no será necesario fijar el volumen de subwoofer antes de configurar el control de volumen del subwoofer.

Control de pasabajas (LOWPASS). El punto de crossover determina el límite superior de las frecuencias que se pasan de los altavoces al subwoofer. Si se va a fijar el punto de crossover en el receptor, gire la perilla del filtro de pasabajas del subwoofer al máximo a la derecha (160 Hz). Fije el punto de crossover según el tamaño de los altavoces principales izquierdo y derecho que tenga el sistema. Como regla general, para altavoces grandes, de piso, fije el punto de crossover entre 50 Hz y 90 Hz. Si los altavoces principales son

altavoces pequeños o altavoces satélite, fije el punto de crossover entre 90 Hz y 150 Hz. Mientras más pequeño sea el altavoz, más alto debe ser el ajuste hasta que las frecuencias de bajos se combinen bien entre los altavoces y el subwoofer una vez que el sistema quede completamente cableado. Si el receptor no tiene ajuste del punto de crossover, fije el filtro de pasabajas del subwoofer según las mismas configuraciones recomendadas (consulte el manual del receptor si desea información adicional de configuración de altavoces).

Fase (PHASE) 0/180. Este control se utiliza para hacer corresponder acústicamente la salida del subwoofer con la de los altavoces principales. Seleccione la posición, 0° o 180°, en la cual el subwoofer tenga el mayor rendimiento de bajos en la posición de audición.

Off/Auto/On Cuando este interruptor está en la posición "Auto", el subwoofer se enciende automáticamente al detectar una señal. Si pasan más de 20 minutos sin señal, el subwoofer pasa automáticamente a la modalidad "en espera". Cuando el interruptor se fija en la posición "On", el subwoofer permanece encendido hasta que el interruptor se pasa manualmente a otra posición. Cuando el interruptor está en la posición "Off", el subwoofer permanece apagado hasta que el interruptor se pasa manualmente a la posición "Auto" u "On".

Indicador LED de alimentación. Este LED está ubicado en el bafle delantero del subwoofer e indica el estado de funcionamiento del amplificador integrado. El LED se ilumina de color verde cuando el amplificador está encendido y recibiendo una señal. Si el LED está oscuro, no iluminado, el amplificador está apagado. Para obtener más información sobre los controles mencionados en este manual y sobre procesamiento de bajos, vea a su distribuidor o vaya a www.klipsch.com

El subwoofer tiene un acabado de vinilo resistente que solamente requiere quitarle el polvo o limpiarlo con un paño seco. Evite los detergentes fuertes y los limpiadores abrasivos o a base de solvente. El accesorio de cepillo de la aspiradora sirve para quitarle el polvo a la caja del subwoofer.

REGISTRO DEL PRODUCTO

Registre su producto en línea en www.klipsch.com/register

- Klipsch lo mantendrá al día sobre nuevos productos y promociones.

- Sus datos personales no se venderán nunca.

- Esta información de registro no se utiliza para propósitos de garantía.

Conserve su recibo para hacer las reclamaciones de garantía.
