MANUAL DE USUARIO SW-110 KLIPSCH
AVISO SOBRE A DIRETIVA WEEE
SPANISH - INSTRUCCIONES IMPORTANTES DE SEGURIDAD
- LEA estas instrucciones.
- GUARDE estas instrucciones.
- RESPETE todas las advertencias.
- SIGA todas las instrucciones.
- NO use este aparato cerca del agua.
- LÍMPIELO SOLAMENTE con un paño seco.
- NO bloquee las aberturas de ventilación. Instale el aparato de acuerdo con las instrucciones del fabricante.
- NO lo instale cerca de fuentes de calor tales como radiadores, rejillas de calefacción, cocinas u otros aparatos (incluso amplificadores) que generan calor.
- NO anule la seguridad implícita en el enchufe polarizado o con conexión a tierra. Los enchufes polarizados tienen dos patas, una más ancha que la otra. Los enchufes con conexión a tierra tienen dos patas iguales y una clavija de conexión a tierra. La pata ancha o la clavija de conexión a tierra han sido incorporadas al diseño por la seguridad del usuario. Si el enchufe no entra en el tomacorriente, consulte a un electricista para que cambie el tomacorriente obsoleto.
- EVITE que el cordón de alimentación sea pisado o aplastado, en particular cerca de los enchufes o tomacorrientes, y en el punto en que los cordones salen del aparato.
- USE SÓLO los accesorios especificados por el fabricante.
- PONGA el aparato solamente en el carrito, pedestal, trípode, soporte o mesa especificado por el fabricante o vendido con el aparato. Sea precavido cuando mueva el aparato en un carrito para evitar las lesiones que pueda producir un volcamiento.
- DESENCHUFE el aparato durante las tormentas eléctricas o cuando no lo vaya a usar durante largos períodos de tiempo.
- ENCARGUE todo servicio al personal de servicio calificado. Se requiere servicio cuando el aparato ha sido dañado de alguna manera, tal como cuando se ha dañado el enchufe o el cordón de alimentación, han caído líquidos u objetos dentro del aparato, o el aparato se ha dejado caer, ha dejado de funcionar normalmente o ha sido expuesto a la lluvia o a la humedad.
- NO exponga este aparato a goteras o salpicaduras de agua y asegúrese de que no se le coloquen encima objetos llenos de líquido, tales como floreros.
- Para desconectar completamente este aparato del suministro de corriente alterna, retire del tomacorriente de corriente alterna el enchufe del cordón de alimentación.
- El enchufe del cordón de alimentación para el tomacorriente de suministro debe quedar ubicado de manera tal que el usuario pueda manipularlo fácilmente.
El signo de admiración dentro de un triángulo equilátero tiene por objeto avisar al usuario que hay información importante sobre operación y mantenimiento (servicio) en los folletos que acompañan al producto.
El símbolo compuesto por un rayo con punta de flecha dentro de un triángulo equilátero tiene por objeto advertirle al usuario que dentro del aparato hay "voltajes peligrosos" no aislados cuya magnitud puede ser suficiente para constituir un riesgo de descarga eléctrica para las personas.
ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia o a la humedad.
ADVERTENCIA: No se deben colocar fuentes de llama expuesta, tales como velas, encima de este producto.
ADVERTENCIA
RIESGO DE DESCARGA ELÉCTRICA. NO ABRIR.
ADVERTENCIA. No abrir. Riesgo de descarga eléctrica. Los voltajes que hay dentro de este equipo son peligrosos para los seres vivos. Dentro del dispositivo no hay piezas que el usuario pueda reparar. Encargue todo servicio al personal de servicio calificado.
ADVERTENCIA. Este producto ha sido diseñado para funcionar EXCLUSIVAMENTE con los voltajes de corriente alterna indicados en el panel de atrás o con la fuente de alimentación incluida. El funcionamiento con voltajes no indicados puede causar daños irreversibles al producto y anular la garantía. Se recomienda usar con precaución los adaptadores de enchufe de corriente alterna porque pueden permitir que el producto se conecte a voltajes para los cuales no ha sido diseñado. Si el producto tiene un cordón de alimentación desprendible, utilice exclusivamente el tipo de cable que viene con el producto o el que suministra su distribuidor y/o minorista local. Si no está seguro del voltaje correcto de funcionamiento, comuníquese con su distribuidor y/o minorista local.
INSPECCIÓN
Deseamos que su nuevo sistema de altavoces se vea tan bien como se veía cuando salió de la fábrica. Vea rápidamente si se han producido daños durante el transporte. Desempaque cuidadosamente su nuevo sistema de altavoces y vea si en el paquete vienen todos los componentes indicados en la lista de empaque. En circunstancias extremas, es posible que algunas piezas o componentes se hayan dañado en tránsito. Si descubre daños, notifique al servicio de entregas y al minorista donde compró el sistema. Solicite una inspección y siga las instrucciones de evaluación. Conserve la caja de cartón original de envío del producto.
UBICACIÓN DEL SUBWOOFER SW
Los subwoofers alimentados de Klipsch han sido diseñados para reproducir bajos profundos y generar el impacto que hace que sus películas y su música cobren vida. Por lo general, el desempeño óptimo se logra si el subwoofer se coloca en una esquina de la sala junto a la misma pared en la cual se ponen los altavoces de canal frontal (Consulte la figura 1). Tenga en cuenta que la ubicación en la sala puede tener un profundo efecto en el rendimiento del subwoofer alimentado. Poner el subwoofer en una esquina, como se sugiere anteriormente, aumenta el rendimiento de bajos; ponerlo al centro de la pared o fuera de la sala lo disminuye. Experimente con diversas opciones de colocación y configuraciones de controles hasta encontrar las que mejor se adapten a la sala y a su gusto en particular. Cuando escoja la ubicación del subwoofer, tenga en cuenta que es necesario conectar el amplificador integrado del subwoofer a un enchufe de corriente alterna.
CONEXIONES Y CONTROLES
PRECAUCIÓN: Asegúrese de que el subwoofer esté desenchufado de la toma de corriente antes de realizar cualquier conexión. No conecte las entradas de Alto Nivel (High Level) y las entradas de Nivel de Línea (Line Level) al mismo tiempo, pues puede dañar el equipo.
Conexión de línea de entrada (LINE IN). La mayoría de los receptores (y preamplificadores) surround de hoy en día tienen una salida de subwoofer de nivel de línea que dice Subwoofer Pre Out, Sub Out, SW Out, etc. Si su receptor (o preamplificador) tiene esta salida, conéctele un extremo de un cable de subwoofer y conecte el otro extremo del cable a la entrada de línea del subwoofer que dice LEFT/LFE. Esta conexión le permite al subwoofer funcionar con música y películas de sonido surround (consulte el manual del receptor). Si no hay salida de subwoofer en el receptor, puede conectar salidas de preamplificación de canal izquierdo y canal derecho desde el receptor (si las tiene) a la entrada derecha y la entrada izquierda/LFE del subwoofer.
Conexión de alto nivel (HIGH LEVEL). Si el receptor o preamplificador no tiene una conexión que diga Subwoofer Pre Out, Sub Out, SW Out, etc., puede conectar el subwoofer SW a través de la conexión de alto nivel. Con cable de altavoz calibre 16 o más grueso, conecte la terminal positiva roja (+) del canal izquierdo (LEFT) del amplificador a la terminal positiva roja (+) de la Entrada de Alto Nivel (HIGH LEVEL IN) del canal izquierdo (LEFT) del subwoofer. Conecte la terminal negativa negra (−) del canal izquierdo del amplificador a la terminal negativa negra (−) de la Entrada de Alto Nivel (HIGH LEVEL IN) del canal izquierdo del subwoofer. Repita este procedimiento para conectar la entrada del canal derecho (RIGHT). Asegúrese de que no haya en ninguna conexión cables desnudos que puedan tocar alguna de las otras terminales, pues esto puede dañar su equipo. Esta conexión al receptor se hace a las terminales a las cuales están conectados los altavoces principales.
Control de volumen (GAIN). Si el subwoofer está conectado a la salida de subwoofer de un receptor surround, ponga primero el control de volumen del subwoofer del receptor "a la mitad" o en la posición "0 dB". Luego aumente el volumen (es decir, la amplificación) del subwoofer hasta que el volumen del subwoofer corresponda a la salida de los altavoces principales. Después de hacer esta configuración, el control de volumen del amplificador o preamplificador principal del sistema será el control de volumen común del subwoofer y de los altavoces. Si el subwoofer está conectado a las salidas de preamplificación izquierda y derecha de un receptor, o está cableado a través de la conexión de alto nivel a las terminales de altavoz del receptor, en ese receptor no será necesario fijar el volumen de subwoofer antes de configurar el control de volumen del subwoofer.
Control de pasabajas (LOWPASS). El punto de crossover escogido determina el límite superior de las frecuencias que se pasan de los altavoces al subwoofer. Si se va a fijar el punto de crossover en el receptor, gire la perilla del filtro de pasabajas del subwoofer al máximo a la derecha (150 Hz). Fije el punto de crossover según el tamaño de los altavoces principales izquierdo y derecho que tenga el sistema. Como regla general, para altavoces grandes, de piso, fije el punto del crossover entre 50 Hz y 90 Hz. Si los altavoces principales son altavoces pequeños o altavoces satélite, fije el punto de crossover entre 90 Hz y 150 Hz. Mientras más pequeño sea el altavoz, más alto debe ser el ajuste hasta que las frecuencias de bajos se combinen bien entre los altavoces y el subwoofer una vez que el sistema quede completamente cableado. Si el receptor no tiene ajuste del punto de crossover, fije el filtro de pasabajas del subwoofer según las mismas configuraciones recomendadas (consulte el manual del receptor si desea información adicional de configuración de altavoces).
Fase (PHASE) 0/180. Este control se utiliza para hacer corresponder acústicamente la salida del subwoofer con la de los altavoces principales. Seleccione la posición, 0° ó 180°, en la cual el subwoofer produzca la mayor cantidad de bajos en la posición de audición.
ENCENDIDO Y APAGADO (POWER ON/OFF). Este es el interruptor principal de alimentación de corriente alterna del subwoofer. Este interruptor debe estar en la posición de encendido (ON) para que el subwoofer funcione y la característica de encendido automático (AUTO ON) esté activa. Fije este interruptor en la posición de apagado (OFF) si no va a utilizar el subwoofer por un período extenso de tiempo (p. ej., por vacaciones).
Cuando este interruptor está en la posición AUTO, el subwoofer se enciende automáticamente cuando detecta una señal. Si pasan más de 20 minutos sin señal, el subwoofer se apaga automáticamente. Cuando este interruptor está en la posición ON, el subwoofer permanece encendido mientras el interruptor de encendido y apagado (POWER ON/OFF) esté en la posición de encendido (ON). Cuando este interruptor está en la posición OFF, el subwoofer permanece apagado mientras el interruptor de encendido y apagado (POWER ON/OFF) esté en la posición de apagado (OFF).
Indicador LED de alimentación. Este LED se encuentra en deflector delantero y se indica el estado de funcionamiento del amplificador integrado. El LED se ilumina de color verde cuando el amplificador está encendido y recibiendo una señal. Si el LED está oscuro, no iluminado, el amplificador está apagado. Para obtener más información sobre los controles mencionados en este manual y sobre procesamiento de bajos, vea a su distribuidor o vaya al sitio Web www.klipsch.com.
CUIDADO Y LIMPIEZA DEL SUBWOOFER ALIMENTADO
El subwoofer tiene un acabado de vinilo resistente que solamente requiere quitarle el polvo o limpiarlo con un paño seco. Evite el uso de limpiadores abrasivos o con base de solvente y detergentes fuertes. El accesorio de cepillo de la aspiradora sirve para quitarle el polvo a la caja del subwoofer.
INFORMACIÓN SOBRE CUMPLIMIENTO DE COMPATIBILIDAD ELECTROMAGNÉTICA (ELECTROMAGNETIC COMPATIBILITY, EMC) DE LA FCC Y DE CANADÁ
NOTA. Este equipo ha sido sometido a pruebas y se ha determinado que cumple con los límites establecidos para un dispositivo digital Clase B, en conformidad con la Parte 15 del Reglamento de la FCC. Estos límites se han fijado para ofrecer una protección razonable contra la interferencia perjudicial en una instalación residencial. Este equipo genera, emplea y puede radiar energía de frecuencias de radio y, si no se instala y emplea de acuerdo con las instrucciones, puede causar interferencia perjudicial en las comunicaciones de radio. Sin embargo, no hay garantía de que no habrá interferencia en una instalación en particular. Si este equipo causa interferencia perjudicial a la recepción de radio o de televisión, lo cual puede determinarse apagando y encendiendo el equipo, el usuario puede tratar de corregir la interferencia por medio de una o varias de las siguientes medidas:
Reorientar o reubicar la antena de recepción.
Alejar el equipo del receptor
Conectar el equipo y el receptor a tomacorrientes de circuitos diferentes.
Consultar al distribuidor o a un técnico experimentado de radio y televisión.
Aprobado bajo la disposición de verificación de la Parte 15 del Reglamento de la FCC como dispositivo digital Clase B.
Precaución: Los cambios o modificaciones no aprobados expresamente por el fabricante pueden anular la autorización del usuario para hacer funcionar este dispositivo.
Este dispositivo digital Clase B cumple con la norma canadiense ICES-003.
El término "IC" antes del número de certificación de radio significa simplemente que se han cumplido las especificaciones técnicas de Industry Canada.
Este equipo cumple con los límites de exposición a la radiación de la IC y la FCC establecidos para ambientes no controlados. Este equipo se debe instalar y hacer funcionar con una distancia mínima de 20 cm entre el receptor y el cuerpo. Este transmisor no se debe colocar ni hacer funcionar en combinación con ninguna otra antena o transmisor.
El funcionamiento está sujeto a lo siguiente: (1) este dispositivo no debe causar interferencia y (2) este dispositivo debe aceptar toda interferencia, incluso la que pueda causar un funcionamiento no deseado.
Para reducir la posible interferencia de radio causada a otros usuarios, el tipo de antena y su amplificación se deben escoger de manera que la potencia equivalente radiada isotrópicamente (equivalent isotropically radiated power, e.i.r.p.) no sea más que la permitida para que haya buenas comunicaciones.
INFORMACIÓN DE CONFORMIDAD EN LA UNIÓN EUROPEA (EUROPEAN UNION, EU)
Tiene derecho a llevar la marca CE: satisface la directiva de bajo voltaje 2006/95/EC de la Unión Europea, la directiva de EMC 2004/108/EC de la Unión Europea y la directiva de requisitos de ecodiseño 2005/32/EC de la Unión Europea.
AVISO DE LA DEEE
Nota: Esta marca se aplica sólo a países de la Unión Europea (European Union, EU) y Noruega.
Este dispositivo ha sido etiquetado de acuerdo con la directiva europea 2002/96/EC sobre Desechos de Equipo Eléctrico y Electrónico (DEEE) (Waste Electrical and Electronic Equipment, WEEE). Esta etiqueta indica que este producto no se debe desechar con desperdicios domésticos. Se debe dejar en un establecimiento apropiado para su recuperación y reciclaje.
REGISTRO DEL PRODUCTO
Registre su producto en línea en www.klipsch.com/register
- Klipsch lo mantendrá al día sobre nuevos productos y promociones
- Sus datos personales no se venderán nunca.
- Esta información de registro no se utiliza para propósitos de garantía.
Conserve su recibo para hacer las reclamaciones de garantía.
Klipsch es una marca registrada de Klipsch Group Inc.

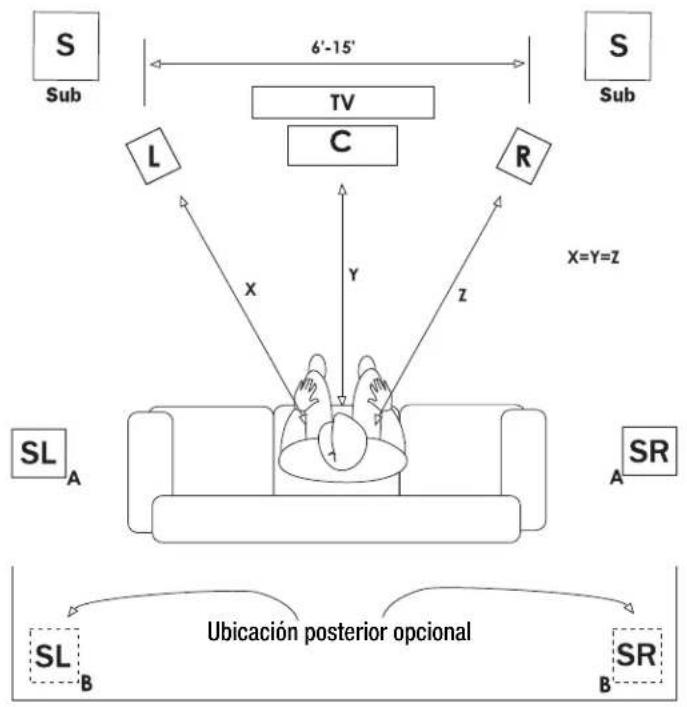

Figura 1 Ubicación del altavoz en el área de audición.

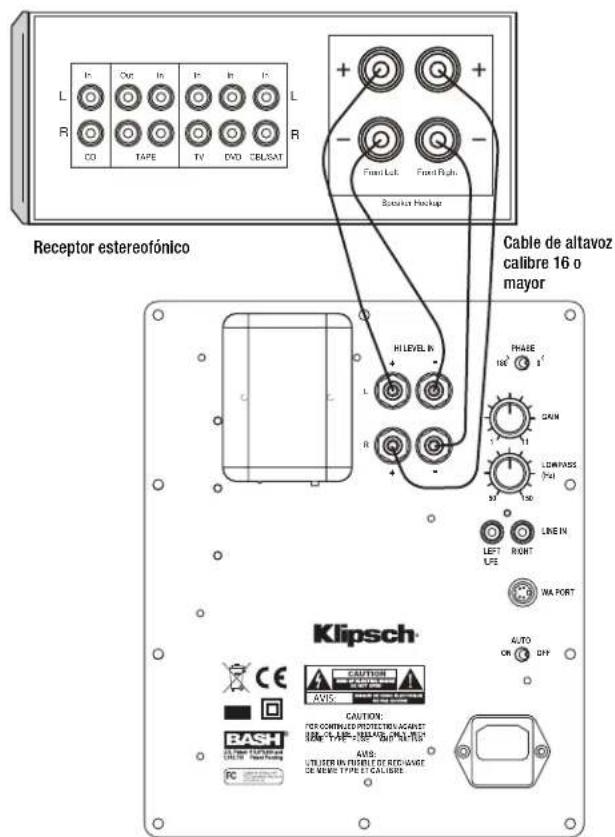

Figura 2 Cableado de los subwoofers SW-110, SW-112 y SW-115
El subwoofer SW de Klipsch permite cableado de nivel de altavoz (alto) y de nivel de entrada de línea (bajo). La conexión que usted haga depende del tipo de receptor (o preamplificador) al cual cablee el subwoofer. No haga las dos conexiones al mismo tiempo, pues puede dañar el sistema. La mayoría de las conexiones se hacen al nivel de entrada de línea.

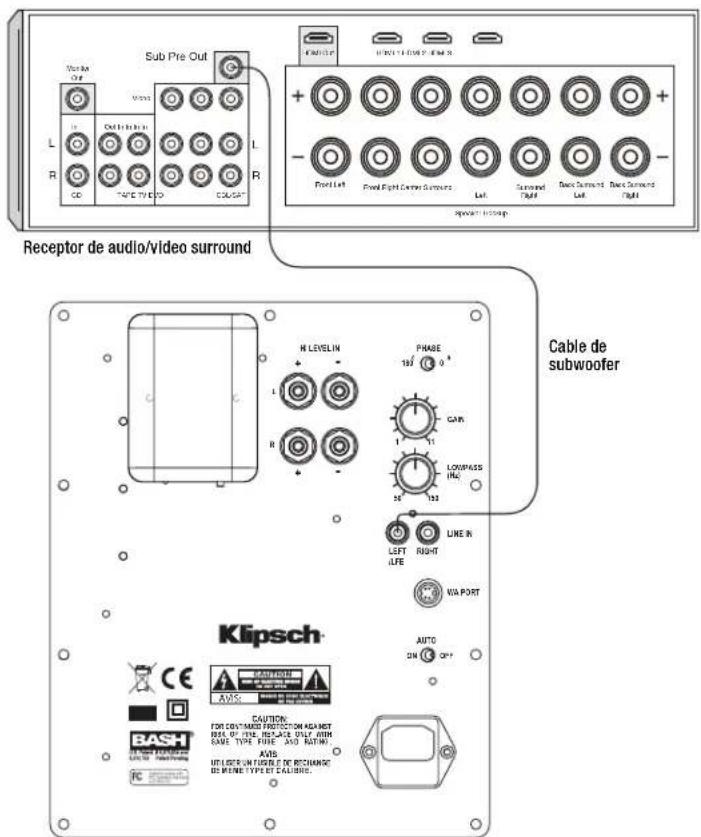

Conexión de "entrada de línea"

