Produkttyp	Aktivsubwoofer (verstärkt)
Marke	Klipsch
Modell	RW-12D
Lautsprecher	12 Zoll (30,5 cm)
Verstärkerleistung	200 Watt RMS (geschätzt)
Frequenzgang	25 Hz bis 120 Hz (geschätzt)
Tiefpassfilter	Einstellbar von 40 bis 120 Hz, oder Deaktivierung (LFE-Modus)
Phasenregelung	0° bis 180°, stufenweise einstellbar
EQ-Modi	Punch (60 Hz), Depth (30 Hz), Flat (neutral)
Voreinstellungsspeicher	3 (Movie, Music, Night)
Eingänge	Line In (RCA stereo/LFE), High Level Input (Klemmen)
Betriebsmodus	Auto On / Always On (umschaltbar)
Anzeige	LCD-Bildschirm mit Helligkeitseinstellung
Tastensperre	Ja, durch Tastencode
Infrarot-Fernbedienung	Integrierter IR-Empfänger (Codes verfügbar auf klipsch.com)
Abmessungen (ca.)	41 x 39 x 46 cm (H x B x T)
Gewicht (ca.)	18 kg
Stromversorgung	Netz 220-240 V, 50/60 Hz (je nach Version)
Standby-Verbrauch	< 0,5 W (geschätzt)
Pflege und Reinigung	Staubentfernung mit trockenem Tuch oder Staubsaugerbürste
Garantie	5 Jahre (Lautsprecher), 2 Jahre (Elektronikkomponenten) in den USA und Kanada
Reparierbarkeit	An einen autorisierten Reparaturdienst übergeben
Konformitätsinformationen	CE, FCC Klasse B, ICES-003, NMB-003

Häufig gestellte Fragen - RW12D KLIPSCH

Wo sollte der RW-12D Subwoofer für beste Leistung platziert werden?

Platzieren Sie ihn in einer Ecke neben der Wand, an der sich die Frontlautsprecher befinden. Dies optimiert die Basslautstärke. Vermeiden Sie die Platzierung in der Mitte einer Wand, da dies die Bässe reduziert. Probieren Sie verschiedene Positionen aus, um die beste Einstellung zu finden.

Wie schließe ich den RW-12D an meinen Verstärker an?

Verwenden Sie den Line In (RCA)-Eingang für einen Standardanschluss, indem Sie den LFE-Ausgang oder die linken/rechten Vorverstärkerausgänge anschließen. Sie können auch den High Level Input mit den + und - Klemmen des Verstärkers verwenden. Schließen Sie nicht beide Eingänge gleichzeitig an.

Wie stelle ich die Lautstärke des Subwoofers ein?

Verwenden Sie die Pfeiltasten links/rechts auf dem Bildschirm. Drücken Sie links zum Verringern, rechts zum Erhöhen. Die Einstellung sollte an den Pegel der Hauptlautsprecher angepasst werden.

Was bedeuten die EQ-Modi 'Punch' und 'Depth'?

Der Modus 'Punch' betont die Frequenzen um 60 Hz für einen durchschlagenderen Effekt. Der Modus 'Depth' verstärkt die Frequenzen um 30 Hz für tiefere Bässe. Der Modus 'Flat' deaktiviert diese Betonungen.

Wie stelle ich den Tiefpassfilter ein?

Wählen Sie im Menü 'Lowpass' mit den Pfeiltasten links/rechts eine Frequenz zwischen 40 und 120 Hz. Um den Filter zu deaktivieren (LFE-Modus), drücken Sie so lange nach links, bis 'Lowpass OFF LFE Mode' angezeigt wird.

Wie stelle ich die Phase ein?

Wählen Sie im Menü 'Phase' zwischen 0° und 180°. Hören Sie ein Stück mit wiederholten Bässen an beiden Enden und merken Sie sich die Einstellung, die den höchsten Basspegel ergibt. Bei Gleichstand versuchen Sie Zwischenwerte.

Wie speichere ich meine Einstellungen in einem Speicher?

Nachdem Sie Lautstärke, EQ, Filter und Phase eingestellt haben, gehen Sie zu 'Save Settings'. Wählen Sie mit den Pfeiltasten 'Movie', 'Music' oder 'Night' und drücken Sie die mittlere Taste zum Speichern. Die Einstellungen können dann über 'Recall Settings' abgerufen werden.

Warum schaltet sich mein Subwoofer nicht automatisch ein?

Überprüfen Sie, ob der Netzschalter auf der Rückseite auf ON steht. Wählen Sie im Menü 'Power' 'Auto On', damit der Subwoofer bei Erkennung eines Signals einschaltet. Wenn er nach 20 Minuten ohne Signal im Standby bleibt, ist das normal.

Wie reinige ich den Subwoofer?

Verwenden Sie ein trockenes Tuch zum Staubwischen. Vermeiden Sie scheuernde oder lösungsmittelhaltige Produkte. Staub kann mit einer Staubsaugerbürste entfernt werden.

Was tun bei einer elektrostatischen Entladung, die die Anzeige beeinträchtigt?

In trockener Umgebung kann eine statische Entladung die Anzeige verändern. Dies ist vorübergehend und kann durch Ändern des Anzeigemodus behoben werden. Wenn das Problem weiterhin besteht, trennen Sie das Gerät vom Stromnetz und schließen Sie es wieder an.

BEDIENUNGSANLEITUNG RW12D KLIPSCH

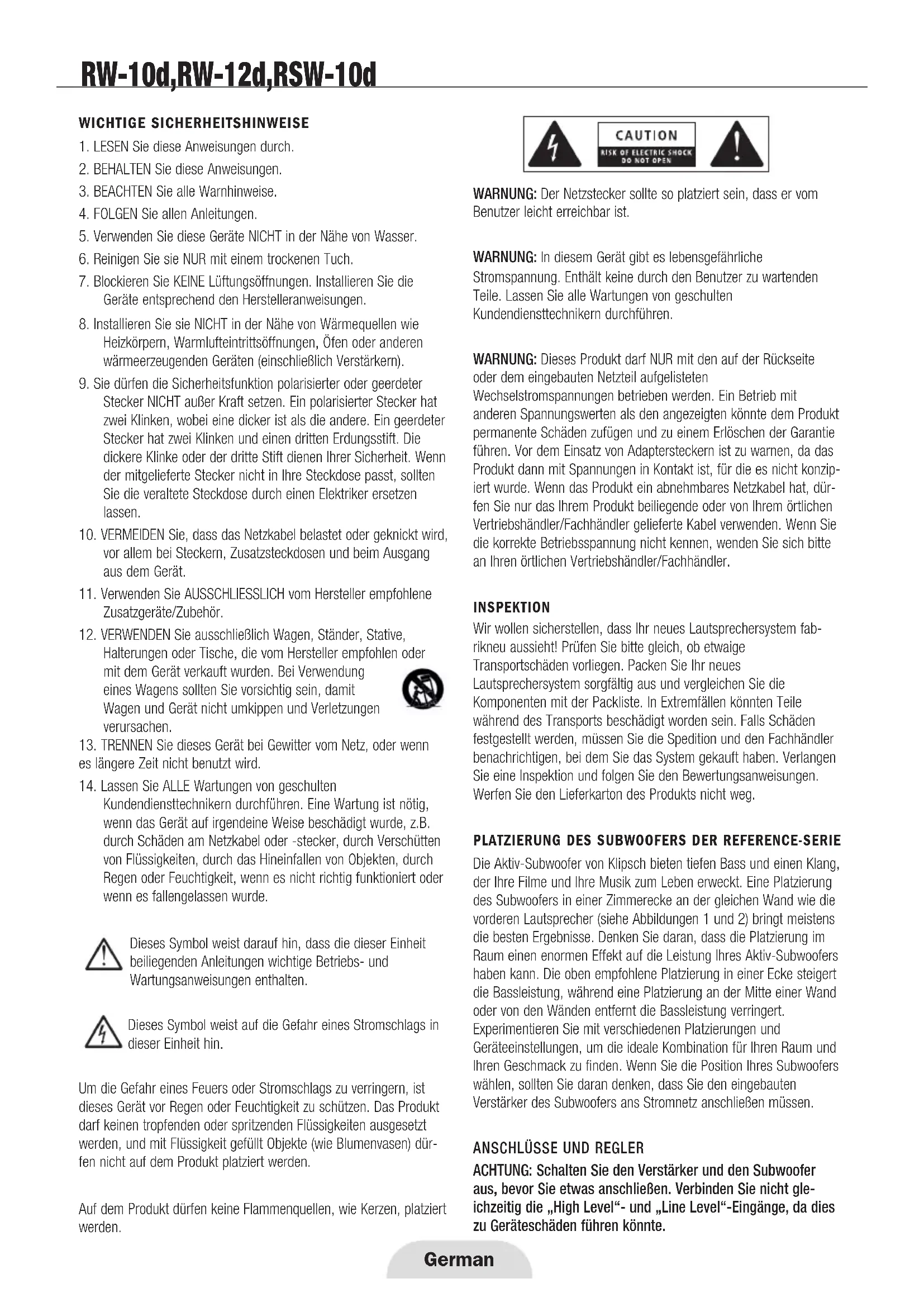

WICHTIG SICHERHEITSHINWEISE

1. LESEN Sie diese Anweisungen durch.
2. BEHALTEN Sie diese Anweisungen.
3. BEACHTEN Sie alle Warnhinweise.
4. FOLGEN Sie allen Anleitungen.
5. Verwenden Sie diese Geräte NICHT in der Nähe von Wasser.
6. Reinigen Sie sie NUR mit einem trockenen Tuch.
7. Blockieren Sie KEINE Luftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie NICT in der Nähe von Wärmequellen wie Heizkörpern, Warmlufteintrtssöffnungen, Öfen oder anderen wärmerzeugenden Geräten (einschließlich Verständern).
9. Sie dürfen die Sicherheitsfunktion polarisierter oder geerdeter Stecker NICHT außer Kraft setzen. Ein polarisierter Stecker hat zwei Klinken, wobei eine dicker ist als die andere. Ein geerdeter Stecker hat zwei Klinken und einen dritten Erdungsstift. Die dickere Klinke oder der dritte Stift dienen ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passst, sollen den Sie die veraltete Steckdose durch einen Elektriker ersetzen halten.
10. VERMEIDEN Sie, dass das Netzkabel belastet oder geknicht wird, vor allem bei Steckern, Zusatzsteckdosen und beim Ausgang aus dem Gerät.
11. Verwenden Sie AUSSCHLIESSLICH vom Hersteller empfohlene Zusatzgeräte/Zubehor.
12. VERWENDEN Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauf wurden. Bei Verwendung eines Wagens sollenn Sie vorsichtig sein, damit Wagen und Gerät nicht umkippen und Verletzungen verursachen.
13. TRENNNEN Sie dieses Gerät bei Gewitter vom Netz, oder wenn es langere Zeit nicht benutzt wird.
14. Lassen Sie ALLE Wartungen von geschulten Kundendiensttechnikern durchführren. Eine Wartung ist notig, wenn das Gerät auf irgende Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschütten von Flüssigkeiten, durch das Hineinfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig Funktioniert oder wenn es fallengelassen wurde.

Dieses Symbol weist daraufhin, dass die dieser Einheit beiliegenden Anleitungen wichtige Betriebs- und Wartungsanweisungen enthalten.

Dieses Symbol weist auf die Gefahr eines Stromschlags in dieser Einheit hin.

Um die Gefahr eines Feuers oder Stromschlags zu verringn, ist diese Gerät vor Regen oder Feuchtigkeit zu schützen. Das Produkt darf keinen tropfenden oder spritzenden Flüssigkeiten ausgesetzt werden, und mit Flüssigkeit gefüllt Objekte (wie Blumenvasen) dürfen nicht auf dem Produkt platziert werden.

Auf dem Produkt dürfen keine Flammenquellen, wie Kerzen, platziert werden.

WARNING: Der Netzstecker sollte so platziert sein, dass er vom Benutzer weniger erreichen ist.

WARNING: In this gemerald, it is the best of all.
Stromspannung. Enthält keine durch den Benutzer zu wartenden Teile. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchfuhren.

WARNING: Dieses Produkt darf NUR mit den auf der Rückseite oder dem eingebauten Netzteil aufgelisteten Wechselstromspannungen betrieben werden. Ein Betrieb mit anderen Spannungswerten als den angezeigten konnte dem Produkt permanente Schäden zufugen und zu einem Erlösen der Garantie führen. Vor dem Einsatz von Adaptersteckern ist zu warnen, da das Produkt dann mit Spannungen in Kontakt ist, für die es nicht konzipiert wurde. Wenn das Produkt ein abnehmbares Netzkabel hat, darüberfen Sie nur das Ihrhem Produkt beiliegende oder von ihrem ortlichen Vertriebshandlert/Fachhandlagerieferte Kabel verwenden. Wenn Sie die korrekte Betriebsspannung nicht kennen, wenden Sie sichitte an ihren ortlichen Vertriebshandlert/Fachhandlert.

INSPEKTION

Wir wollen sicherstellen, dass Ihr neues Laufsprechersystem fabrikneu aussieht! Prufen Sieitte gleich, ob etwaige Transportschaden vorliegen. Packen Sie Ihr neues Laufsprechersystem sorgfältig aus und vergleichen Sie die Komponenten mit der Packlste. In Extremfällen konnten Teile während des Transports beschadigt worden sein. Falls Schaden festgestellt werden, müssen Sie die Spedition und den Fachhändler benachrichtigen, bei dem Sie das System gkauft haben. Verlangen Sie eine Inspektion und folgen Sie den Bewertungsanweisungen. Werfen Sie den Lieferkarton des Produkts nicht weg.

PLATZIERUNG DES SUBWOOFERS DER REFERENCE-SERIE

Die Aktiv-Subwoofer von Klipsch bieten tiefen Bass und einen Klang, der ihre Filme und ihre Musik zum Leben erweckt. Eine Platzierung des Subwoofoers in einer Zimmerecke an der gleichen Wand wie die vorderen Laufsprecher (siehe Abbildungen 1 und 2) bringt meistens die besten Ergebnisse. Denken Sie daran, dass die Platzierung im Raum einen enormen Effekt auf die Leistung Ihr Aktiv-Subwoofoers haben kann. Die oben empfehlene Platzierung in einer Ecke steigert die Bassleistung, während eine Platzierung an der Mitte einer Wand oder von den Wänden halten die Bassleistung verringert. Experimentieren Sie mit verschiedeneen Platzierungen und Geräteinstellungen, um die ideale Kombination für ihren Raum und ihren Geschmack zu finden. Wenn Sie die Position Ihr Subwoofoers wahlen, sollen den daran denken, dass Sie den eingebauten Verstärker des Subwoofoers ans Stromnetz anschließen müssen.

ANSCHLUSSE UND REGLER

ACHTUNG: Schalten Sie den Veränderer und den Subwoofer aus, bevor Sie etwas anschlieben. Verbinden Sie nicht gleichzeitig die „High Level“- und „Line Level“-Eingänge, da dies zu Geräteschädten führen können.

RW-10d / RW-12d / RSW-10d

"LINE IN" - Dieser Eingang dient als Standard- oder Vorgabeingang des Subwoofer. Dieser Eingang empfängt Signale des linken und rechten Vorveränderkerkanals, der Subwoofer- oder LFE-Ausgabe ihrer Elektronik über RCA-Buchsen. Schlieben Sieihn an die Eingänge "RIGHT" und/oder "LEFT/LFE" an der Rückseite des Subwoofer an (siehe Abbildungen 3 und 5).

RW-10d / RW-12d

"HIGH LEVEL IN" - Diese Anschüsse können als Alternative zur Line-Level-Verbindung verwendet werden. Verwenden Sie Laufsprecherkabel mit 16 Gauge oder größter und verbinden Sie das rote, positive (+) Terminal des linken Kanals Ihres Verständrakers mit dem roten, positiven (+) HIGH LEVEL IN-Terminal des linken Kanals Ihres Subwoofoers. Verbinden Sie das schwarze, negative (-) Terminal des linken Kanals Ihres Verständrakers mit dem schwarzen, negativen (-) "HIGH LEVEL IN"-Terminal des linken Kanals Ihres Subwoofoers. Wiederholen Sie diese Verfahren für die Anschüsse des rechten Kanals (siehe Abbildung 4). Passen Sie auf, dass keine blanken Drahte der Anschüsse andere Terminals berühren, da dies zu Geräteschäden führen könnte.

REGLER

Alle Regler und Einstellungen des Subwoofoers sind über das Cursor-Steuerfeld und die Anzeige oben am Subwoofer-Gehäuse zugänglich. Die einzige Ausnahme ist der Netzschalter, der sich an der Rückseite des Subwoofoers befindet.

• Mit den Tasten (AUF) oder (AB) können Sie die Liste der Optionen durchgeben.

• Mit den Tasten (Links) oder (Rechts) können Sie den jeweiligen Wert verstellen.

• Verwenden Sie die mittlere IE-Taste, wenn „erscheint, um benutzerdefinierte Einstellungen zu speichern bzw. aufzurufen oder um die Tastatur zu spieren.

• Nach Einstellung der einzelnen Kontrollparameter für „Volume“, „EQ Mode“, „Low-pass filter“ und „Phase“ können ihre Einstellung in einem von drei Anwenderspeichern (“Movie“, „Music“ und „Night“) abgespeichert werden. Das ermöglich einen globalen Aufruf oben stehender Einstellungen, um die Leistung des Subwooofers an verschiedene Quellmaterialien und Verwendungen anzupassen.

• Wenn in einem anderen Regel- oder Anzeigemodus keine Änderungen vorgenommen werden, kehr die Anzeige nach 30 Sekunden zum Bildschirm „Volume" zurück.

• Bei niedriger Luftfeuchtigkeit kann statice Elektrizität am Subwoofer eine zeitweilige Unterbrechung der Subwoofer-Ausgabe oder Änderungen an der LCD-Anzeige hervorrufen. Wenn sich der Bildschirmmodusändert, werden alle Fehler an der Anzeige korrigiert.

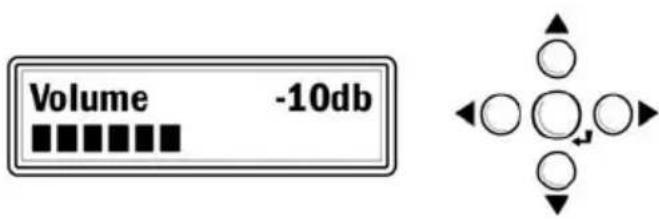

"Volume" - Mit den linken/rechten Cursortasten konnen Sie den Pegel des Subwoofoers an die Lautstärke ihrer Hauptlauptsprecher anpassen. Der Lautsprecherregler am Haupt- oder Vorsterkär Ihres Systems dient als Hauptregler für den Pegel ihres Subwoofoers und der Vollbereichslauptsprecher. Drücken und halten Sie die linke Cursor-Taste (oder drücken Sie sie kurz), um die Lautstärke des Subwoofoers zu senken. Drücken und halten Sie die rechte Cursor-Taste (oder drücken Sie sie kurz), um die Lautstärke des Subwoofoers zu steigern. Drücken Sie auf thisem Bildschirm die Abwärts-Cursor-Taste, um andere Einstellungen aufzurufen.

"Recall Settings:" - Dieser Bildschirm dient dazu, eine von drei benutzerdefinierten Einstellungen namens „Movie“, „Music“ und „Night“ aufzurufen. Mit den linken/rechten Cursor-Tasten konnen Sie die gewünschte Gruppe gespeicherter Einstellungen wahren und die mittlere Taste drücken, um sie zu übernehmen. Nun erscheint „Settings Recalled!”. Alle benutzerdefinierten Werte in den drei Speichereinstellungen konnen gelöscht und auf die Vorgabewerte zurückgestellt werden, indem man zum letzten „System Info“-Bildschirm Goes. Drücken Sie die rechte Cursor-Taste zwei Mal, um den Bildschirm „System Reset“ aufzurufen. Drücken Sie die mittlere Cursor-Taste, und alle benutzerdefinierten Einstellungen werden durch die Standardeinstellungen ersetzt. Es wird „Reset Complete“ angezeigt. Während des Setups überspringen Sie diesen Bildschirm, bis Sie alle anderen Reglereinstellungen vorgenommen haben. Drücken Sie auf dieser Bildschirm die Abwärts- oder Aufwärts-Cursor-Taste, um andere Einstellungen aufzurufen.

"EQ Mode:" - Dieser Bildschirm dient dazu, zwei als „Punch“ und „Depth“ bezeichnete Bassbetonungs-Einstellungen zu wahren. Sie sollen für entsprechendes Programmmaterial, wie Film-Soundtracks oder Musik, eingesetzt werden. Die Einstellung „Punch“ betont den Bereich um 60 Hz, während „Depth“ den Bereich um 30 Hz anhebt. Eine dritte Einstellung (“Flat”) hebts diese zwei Einstellungen auf. Wenn Sie eine der beiden EQ-Einstellungen verwenden, senkt das die Maximalleistung des Subwoofoers liegt, da diese Einstellungen mehr Verständigerleitung in Anspruch führen. Verwenden Sie die linken/rechten Cursor-Tasten, um den gewürschen EQ-Wert einzustellen. Drücken Sie auf thisem Bildschirm die Abwarts- oder Aufwarts-Cursor-Taste, um andere Einstellungen aufzurufen.

"Lowpass" - Dieser Bildschirm dient zur Anpassung der oberen Frequenzgrenze des Subwoofer, um einenugen Übergang zu den Hauptlautsprechern Ihres Systems zu gewährleisten. Bei kleineren, bass-schwachen Hauptlautsprechern wird meinst eine höhere Frequenz (Hz) verwendet, und bei größeren Standlautsprechern eine niedrigere Frenzeinstellung. Dieser Filter kann nach Bedarf zwischen 40 Hz und 120 Hz eingestellt oder aber deaktiviert werden, wenn die Tiefpassfungtion von der Elektronik Ihres Systems übernommen wird. Verwenden Sie die linken/rechten Cursor-Tasten, um den Tiefpass-Filter einzustellen. Um diesen Filter zu deaktivieren, halten Sie die rechte Cursor-Taste gedrückt, bis "Lowpass OFF LFE Mode" erscheint. Im Handbuch Ihres Surround-Prozessors finden Sie weitere Informationen über das Bass-Management. Drücken Sie auf这点em Bildschirm die Abwärts- oder Aufwärts-Cursor-Taste, um andere Einstellungen aufzurufen.

"Phase" - Dieser Bildschirm dient dazu, die akustische Phase des Subwoofoers an die der Hauptlautsprecher anzupassen. Mit den linken und rechten Cursor-Tasten konnen Sie die Phase des Subwoofoers von 0^ bis 180^ einstellen. Die richtige Einstellung hängt stark von der Raumakustik und der Platzierung des Subwoofoers im Raum ab. Nach dem Einstellen der Lautstarke und der Tiefpass-Werte müssen Sie die Phase auf 0^ stellen und sich in ihrer üblichen Hörposition ein Musikstück mit einem starken, sich wiederholenden Bass anhoren. Wiederholen Sie dies mit der Einstellung 180^ und verwenden Sie die Einstellung, die den stärksten Bass bringt. Wenn keine dieser beiden Einstellungen better klingt, sollen Sie Zwischeneinstellungen versuchen. Drücken Sie auf thisem Bildschirm die Abwärts- oder Aufwärts-Cursor-Taste, um andere Einstellungen aufzurufen.

„Save Settings:“ - Dieser Bildschirm dient dazu, alle oben erwähnten Werte in einer von drei Einstellungen ("Music", "Movie" und „Night" ) zu speichern. Wahlen Sie die gewünschte Einstellung mit den linken/rechten Cursor-Tasten und drücken Sie die mittlere IE-Taste, um ihre aktuellen Werte zu speichern. Nun erscheidt „Settings Saved!". Nach dem Speichern der Werte zeigt der Bildschirm wieder den standardmäßigen Bildschirm zur Lautstärkeregelung an. Drücken Sie auf thisem Bildschirm die Abwärts-Cursor-Taste, um andere Einstellungen aufzurufen.

"Disp Brightness" - Dieser Bildschirm dient dazu, die Helligkeit der Anzeige einzustellen. Mit der linken/rechten Cursor-Taste konnen Sie eine von 4 Helligkeitsstufen wahren. Drücken Sie auf thisem Bildschirm die Abwarts- oder Aufwarts-Cursor-Taste, um andere Einstellungen aufzurufen.

„Power:“ - Auf diesen Bildschirm wahren Sie den Modus „Auto On" oder „Always On" für den Verständner des Subwoofoers aus. Verwenden Sie die linken/rechten Cursor-Tasten, um den gewünschten Modus zu wahren. Wenn „Auto On" gewählt ist, schaltet sich der Subwoofer bei Entdeckung eines Signals automatisch ein. Wenn kein Signal vorhanden ist, schaltet er sich nach 20 Minuten automatisch aus, und es wird „Standby" angezeigt. Bei der Einstellung „Always On" bleibt der Subwoofer eingeschaltet, solange der Netzschalter auf seiner Rückseite auf „ON" liegt. Drücken Sie auf diesen Bildschirm die Abwärts- oder Aufwärts-Cursor-Taste, um andere Einstellungen aufzurufen.

,Keypad Lock" - Dieser Bildschirm dient dazu, die Tastatur zu sperren, so dass andere Personen die Einstellungen nicht änder konnen. Drücken Sie nach Festlegung der gewünschten Werte die mittlere Taste, um die Tastatur zu sperren. Nun erscheint ,Keypad Locked Hold and to unlock". Dann zeigt der Bildschirm wieder den standardmäßigen Bildschirm zur Lautstarkeregelung an. Um die Sperrung der Tastatur aufzuheiten, halten Sie die linken und rechten Cursor-Tasten gedrückt, bis ,Keypad Unlocked" angezeigt wird. Dann zeigt der Bildschirm wieder den standardmäßigen Bildschirm zur Lautstarkeregelung an. Sie sollenn sich alle eingestellen Werte zu Referenzzwecken aufsrechtiben, falls ein anderer Anwender die Sperrung der Tastatur aufhebt und die Werte ändert.

Weitere Informationen über die in dieser Handbuch erwähnten Regler und die Bass-Management-Einstellungen erhalten Sie von Ihr autorisierten Klipsch-Fachhändler oder bei www.klipsch.com.

BEDIENELEMENTE Auf DER RÜCKSEITE

NETZSCHALTER - Dies ist der Hauptschalter für den Subwoofer. Zum Betrieb des Subwoofoers und zur Verwendung der Auto On-Funktion muss der Schalter in der ON-Position stehen. Stellen Sie den Schalter auf OFF, wenn der Subwoofer länger Zeit nicht benutzt wird (z. B. in den Ferien).

IR-SENSOR - Auf der Rückseite des Subwoofer's befindet sich ein Infrarot-Sensor zur Integration mit AV-Fernbedienungssystemen. Sie finden die IR-Codes für diesen Subwoofer auf www.klipsch.com. Es gibt für diese Modelle keine spezielle Fernbedienung.

PFLEGE UND REINIGUNG IHRES AKTIV-SIBWOOFERS

Ihr Subwoofer verfügt über eine dauerhafte Vinyl-Oberfläche, die nur mit einem trockenen Tuch abgestaubt oder gereinigt werden muss. Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen Reinigungsmittel. Sie können Staub auf dem Subwoofer-Gehäuse mit dem Bürstenaufsatz eines Staubsaugers entfern.

GARANTIE AUSSERHALB DER USA UND KANADA

Wenn these Product an einen Käfer außerhalb der USA oder Kanadas verkauft wird, richten sich die Garantieansprüche nach den jeweiligen gesetzlichen Bestimmungen und fallen unter die alleinige Verantwortung des Vertriebs, der these Product ausgeliefert hat. Um Garantieleistungen zu beanspruchen, wenden Sie sichitte an den Fachhändler, der these Product verkauft hat, oder den Vertrieb.
