BEDIENUNGSANLEITUNG Reference Premiere RP-1200SW KLIPSCH

FORT ET FIER DEPUIS 1946

LAUT UND STOLZ SEIT 1946

Im Jahre 1946 revolutionierte Paul W. Klipsch die Audioindustrie, indem er unsere propietäre Hornlautsprecher-Technologie und die akustischen Prinzipien entwickelte, die die treibende Kraft unseres berühmten Sounds darstellen. Auch heute noch folgen wir der Vision von PWK und jedem von uns hergestellte Produkt baut auf jahrzehntelanger Arbeit und Kreativität auf. Diese Lautsprecher sind das Produkt unseres langjährigen Strebens nach akustischer Perfektion. Erleben Sie die Leistung, die Prazision und die Emotion von Klipsch. We are the Keepers of the Sound®.

GERMAN

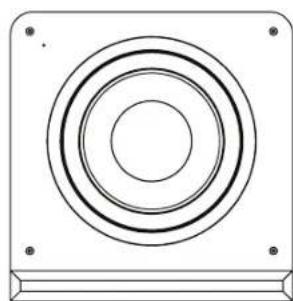

REFERENCE PREMIERE-SUBWOOFER

Wir wollen{sicherstellen,dasshrne Lautsprachersystem fabrikneu aussieht!PrufenSiebittegleich,obetwaigeTransportschaden vorliegen.PackenSiehrrneLautsprachersystemsorgfaltig ausundvergleichenSiedieKomponentenmitderPacklste.In ExtremfalenkonntenTeilewahrenddesTransportsbeschadigt wordensein.

Falls Schaden festgestellt werden, müssen Sie die Spedition und den Fachhändler benachrichtigen, bei dem Sie das System gekauft haben. Verlangen Sie eine Inspektion und folgen Sie den Bewertungsanweisungen. Werfen Sie den Lieferkarton des Produkts nicht weg.

PLATZIERUNG IHRES REFERENCE PREMIERE-SUBWOOFERS

Die Aktiv-Subwoofer von Klipsch bieten tiefen Bass und einen Klang, der ihre Filme und ihre Musik zum Leben erweckt. Eine Platzerung des Subwoofer in einer Zimmerecke an der gleichen Wand wie die vorderen Laufsprecher (siehe Abbildung 1) bringt meistens die besten Ergebnisse. Denken Sie daran, dass die Platzerung im Raum einen enormen Effekt auf die Leistung Ihres Aktiv-Subwoofer haben kann. Die oben empfohlene Platzerung in einer Ecke steigert die Bassleistung, während eine Platzerung an der Mitte einer Wand oder von den Wänden entfern't die Bassleistung verringert. Experimentieren Sie mit verschiedeneen Platzerungen und Geräteinstellungen, um die ideale Kombination für ihren Raum und ihren Geschmack zu finden. Wenn Sie die Position Ihres Subwoofer wahlen, sollen den Sie daran denken, dass Sie den eingebauten Verständiger des Subwoofer ans Stromnetz anschließen müssen.

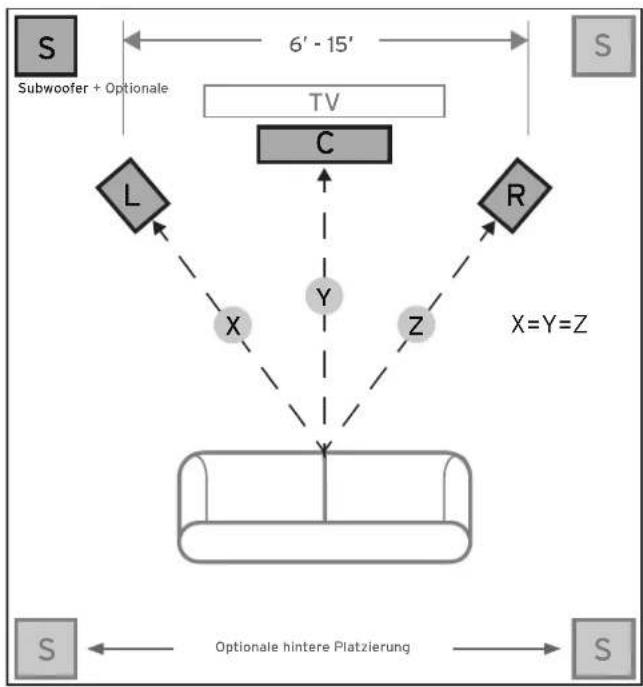

ABBILDUNG 1 LAUTSPRECHERPLATZIERUNG IM HORBEREICH

ANSCHLUSSE UND REGLER

ACHTUNG: Stellen Sie vor der Herstellung von Anschlüssen sicher, dass der Subwoofer nicht an eine Steckdose angeschlossen ist.

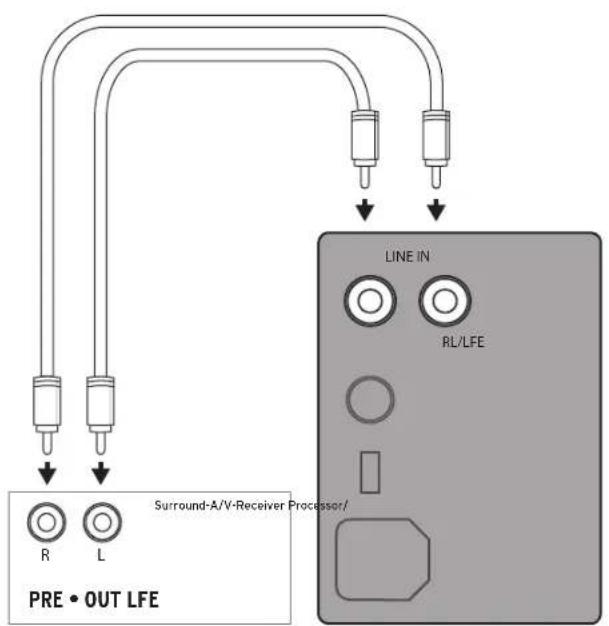

"LINE IN"-Anschluss - Heutzutage verfügen die meisten Surround-Receiver (und Vorverstärker) über einen Line-Level-Subwooferausgang, der als Subwoofer Pre Out, Sub Out, SW Out etc. bezeichnet wird. Wenn dieser Ausgang vorhanden ist, verbinden Sie ein Ende des Subwooferkabels damit und das andere Ende des Kabels an den Subwoofereingang L/LFE. Dadurch kann Ihr Subwoofer sowohl für Musik als auch Surroundsound-Filme eingesetzt werden (nahere Hinweise finden Sie im Handbuch Ihrches Receivers). Falls Ihr Receiver keinen Subwooferausgang besitzt, können Sie auch die linken und rechten Vorverstärkerausgänge des Receivers (falls vorhanden) mit dem L/LFE- und R Eingang am Subwoofer verbinden.

Anschluss über WA-2-Port - Für den drahtliesen Anschluss Ihrres neuen Klipsch-Subwoofoers Reference Premiere steht der optionale WA-2 zur Verfügung. Der WA-2 Funktioniert nur bei bestimmen Subwoofern der Marken Klipsch, Energy, Mirage und Jamo, die einen als „WA Port" markierten Eingang besitzen. Der WA-2 ist ein 2,4-GHz-Produkt, das problemlos ein drahtlose Signal in einem Radius von bis zu 15 m ausstrahlt. Weitere Details find Sie auf klipsch.com.

Verstärkungsregler (LEVEL) - Wenn Ihr Subwoofer an den Subwooferausgang eines Surroundsound-Recivers angeschlossen ist, stellen Sie den Subwooferlautsrkeregler des Receivers zunachst auf die mittlere (0 dB) Position. Dann erhöhen Sie die Lautsräke (oder den Verstärkungsfaktor) des Subwoofers, bis der Lautsräkepegel des Subwooers dem ihrer Hauptlaustrprecher entspricht. Nach Beendigung der Anpassung dient der Lautsräkeregler am Hauptverstärk Herres Systems bzw. am Vorverträker als gemeinsamer Lautsräkeregler für den Subwoofer und die Lautspricher. Wenn Ihr Subwoofer an die linken und rechten Vorverstärkerausgänge eines Receivers angeschlossen ist oder wenn er über die High-Level-Verbindung an die Lautspricherterminals des Receivers angeschlossen ist, muss am Receiver keine Subwooferlautsräke eingestellt werden, bevor der Verstärkungsfaktor des Subwooers eingestellt wird.

"LOWPASS" (Tiefpass) - Der gewählte Crossover-Punkt bestimmt, wann tiefe Bassfrequenzen von den Lautsprechnen an den Subwoofer „übergeben" werden. Wenn Sie den Crossover-Punkt am Receiver einstellen, drehen Sie den Tiefpassfilter-Regler am Subwoofer ganz nach rechts (160 Hz). Stellen Sie den Crossover-Punkt entsprechend der Gröbe der im System verwendeten linken/rechten Hauptlautsprecher ein. Als Faustregel gilt, dass man bei größeren Standlautsprechnen den Crossover-Punkt zwischen 50 und 90 Hz einstellt. Wenn Sie klinere Regallautsprecher oder Satellitenlautsprecher als Hauptlautsprecher verwenden, stellen Sie den Crossover-Punkt zwischen 90 und 150 Hz ein. Jekleiner der Lautsprecher,estohigher die Einstellung, bis die Bassfrequenzen nach der kompletten Einrichtung Ihres Systems nahtlos zwischen Lautsprechn und Subwoofer übergeben. Wenn Ihr Receiver keine Einstellung fur den CrossoverPunkt besitzt,stellen Sie stattdessen den Tiefpassfilter am Subwoofer im Rahmen der gleichen empfohlenen Einstellungen ein (weitere Informationen zum Einrichten der Lautsprecher finden Sie im Handbuch des Receivers).

PHASE" 0/180 - Mit dieser Regler passen Sie die Ausgabe Ihres Subwoofer's akustisch an die Hauptlautspricher an. Wahlen Sie die Position (0^ oder 180^) in der der Subwoofer an der Hörposition lauter klingt.

"POWER" AUTO/ON/OFF - Wenn der Schalter auf „ON/AUTO/STANDBY" steht, schaltet sich der Subwoofer bei Entdeckung eines Signals automatisch ein. Wenn kein Signal vorhanden ist, schaltet er in den Standby-Modus nach 20 Minuten automatisch. Wenn dieser Schalter auf „OFF" steht, bleibt der Subwoofer ausgeschaitet, wenn der Netzschalter in der Position „OFF" ist.

LED-Netzanzeige - Diese LED an der vorderen Schallwand zeigt den Betriebsstatus des eingebauten Verstärkers. Die LED leuchtet grün auf, wenn der Verstrekar eingeschaltet ist und ein Signal empfangt. Wenn die LED gar nicht aufleuchtet, ist der Verstrekar ausgeschaltet. Weitere Informationen über die in dieser Handbuch erwähnten Regler und das Bass-Management können Sie von ihrer Fachhändler oder auf www.klipsch.com erhalten.

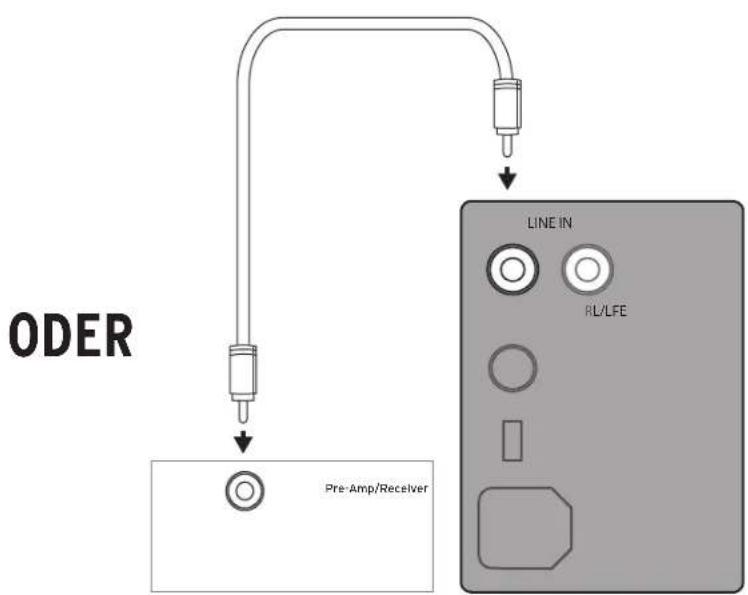

ABBILDUNG 2
ANSCHLUSS FÜR DEN SUBWOOFER SPL-100, SPL-120, SPL-150

PFLEGE UND REINIGUNG

Ihr Subwoofer verfügbar über eine dauerhafte Vinyl-Oberfläche, die nur mit einem trockenen Tuch abgestaubt oder gereinigt werden muss. Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen Reinigungsmittel. Sie können Staub auf dem Subwoofergehäuse mit dem Bürstenaufsatz eines Staubsaugers entfern.

PRODUKTREGISTRIERUNG

Registrieren Sie Ihr Produkt online unter www.klipsch.com/register

• Dadurch werden Sie über neue Produkte und Sonderangebote informiert.
• Ihr personenbezogenen Daten werden nie verkauft.
• These Registrierungsdaten werden nicht zu Garantiezwecken verwendet.

Bewahren Sieitte ihre Qulttung auf,um die Garantie in Anspruch behmen zu konnen.
