MANUALE UTENTE Digital Voice Tracer LFH 870 PHILIPS

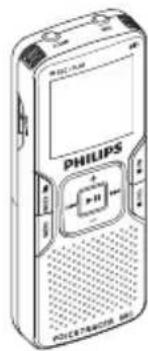

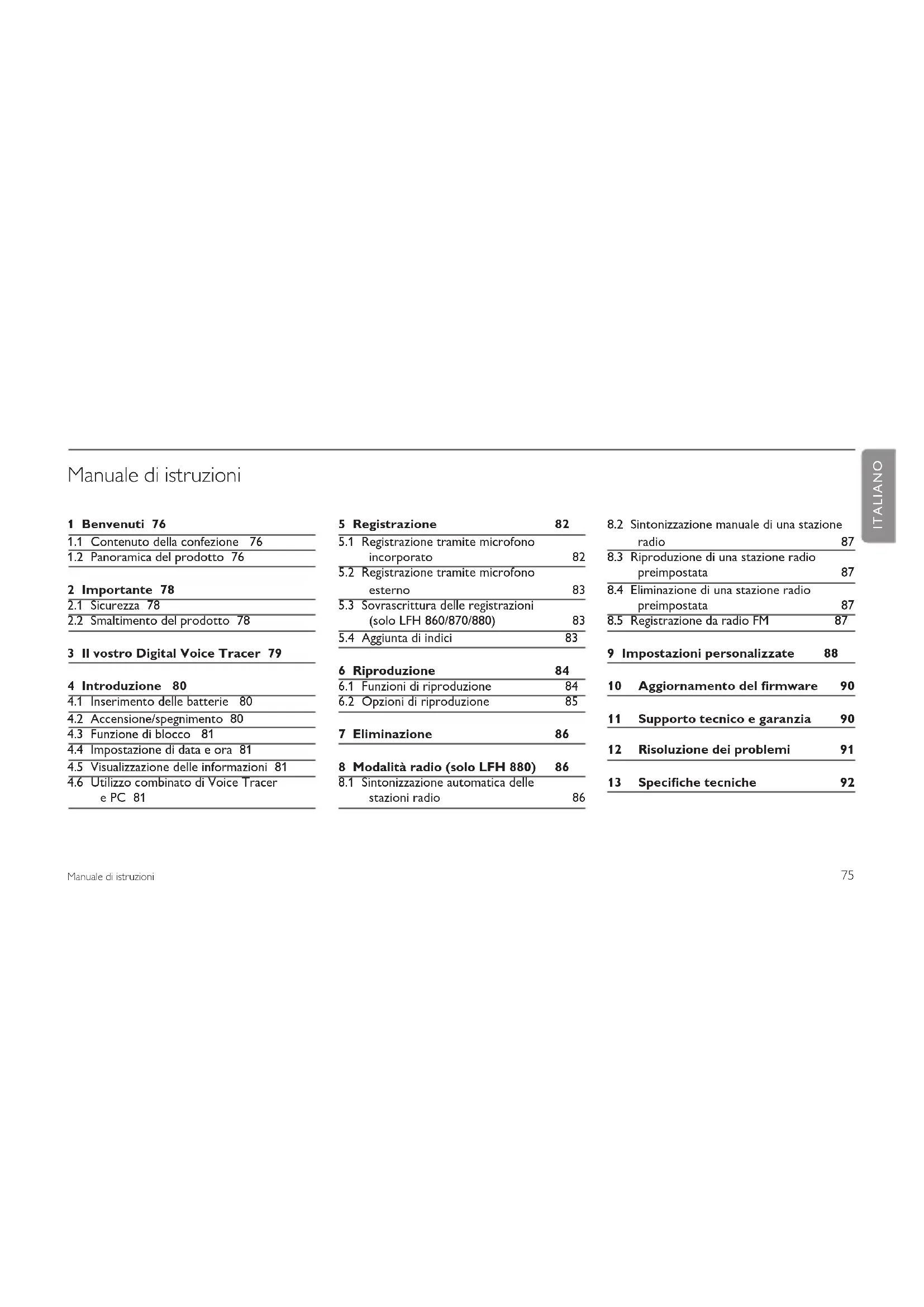

1.1 Contenuto della confezione 76

1.2 Panoramica del prodotto 76

2.2 Smaltimento del prodotto 78

3 Il vostro Digital Voice Tracer 79 4 Introduzione 80

4.1 Inserimento delle batterie 80

4.2 Accensione/spegnimento 80

4.3 Funzione di blocco 81

4.4 Impostazione di data e ora 81

4.5 Visualizzazione delle informazioni 81

4.6 Utilizzo combinato di Voice Tracer

e PC 81 5 Registrazione 82

5.1 Registrazione tramite microfono

5.2 Registrazione tramite microfono

5.3 Sovrascrittura delle registrazioni

(solo LFH 860/870/880) 83

5.4 Aggiunta di indici 83

6.1 Funzioni di riproduzione 84

6.2 Opzioni di riproduzione 85

7 Eliminazione 86 8 Modalità radio (solo LFH 880) 86

8.1 Sintonizzazione automatica delle

stazioni radio 86 Manuale di istruzioni

8.2 Sintonizzazione manuale di una stazione

8.3 Riproduzione di una stazione radio

8.4 Eliminazione di una stazione radio

8.5 Registrazione da radio FM 87

9 Impostazioni personalizzate 88 10 Aggiornamento del firmware 90 11 Supporto tecnico e garanzia 90 12 Risoluzione dei problemi 91 13 Specifiche tecniche 92 ITALIANO76 Manuale di istruzioni Benvenuti1 Congratulazioni per aver acquistato il Digital Voice Tracer e benvenuti in Philips! Per beneficiare appieno dell'assistenza Philips, visitare il nostro sito web per informazioni di supporto quali: manuali di istruzioni, download del software, garanzia, ecc. all'indirizzo www. philips.com/dictation. Contenuto della confezione 1.1 Panoramica del prodotto1.2 Registrazione Registrazioni in formato MP3.• Sei modalità di registrazione a disposizione: registrazione* in • formato PCM stereo non compresso per una qualità audio simile a quella dei CD, due modalità stereo SHQ e HQ oppure tre modalità monofoniche SP, LP e SLP per una maggiore autonomia di registrazione. Sensibilità di registrazione regolabile: consente di escludere i rumori • di sottofondo adattando la registrazione all'ambiente circostante. Elevata capacità della memoria integrata: consente di registrare e • memorizzare registrazioni di lunga durata. Modalità• di registrazione ad attivazione vocale: consente di avviare la registrazione senza dover premere il relativo pulsante. Funzione di suddivisione automatica: divide automaticamente le • registrazioni di lunga durata in file distinti. Questa funzione semplifica notevolmente la ricerca, la modifica e l’archiviazione delle registrazioni di conferenze o lezioni di lunga durata. Registrazione con alimentazione via USB: consente di non scaricare • la batteria.* Registrazione da fonti audio esterne tramite la linea in ingresso • (line-in).* Manuale di istruzioni Batterie Cue stereo * Cavo USB Microfono da giaccaVoice Tracer Cinghia da polso *77 Manuale di istruzioni Elevato rapporto segnale/rumore (S/R) del microfono: rileva ogni • singolo particolare della voce umana per fornire una riproduzione audio ottimale. Riproduzione Velocità di riproduzione regolabile: è possibile riprodurre le • registrazioni in modalità lenta o veloce. Funzione di ripetizione riproduzione: è possibile riprodurre • ripetutamente un file audio o una parte di file. Riproduzione di file musicali in formato MP3 e WMA e via radio FM *.• Sveglia con riproduzione vocale e timer.• Vantaggi Schermo retroilluminato per un uso più funzionale.• Fino a 22 ore di funzionamento ininterrotto.• Trasferimento rapido di registrazioni, musica e dati via USB 2.0 ad • alta velocità. Possibilità di inserimento di indici e contrassegni temporanei: • consentono di individuare più facilmente la sezione desiderata di una registrazione. Supporta fino a 99 registrazioni per ciascuna delle quattro cartelle • disponibili, in modo da consentire una gestione facile e veloce dei file. Come dispositivo di archiviazione di massa USB, il Voice Tracer • consente di salvare, memorizzare e spostare file facilmente, senza l'utilizzo di software o driver specifici.

• Disponibile solamente per alcune versioni. ITALIANO78 Manuale di istruzioni in bici o in skateboard ecc., si potrebbe dar luogo a incidenti e inoltre in molte zone è addirittura illegale. Importante (per modelli dotati di cue): Philips garantisce la massima potenza acustica dei propri lettori audio, come stabilito dalle relative normative, ma solamente con l'utilizzo delle cue originali in dotazione. Se è necessario sostituire le cue, Philips raccomanda di rivolgersi al proprio rivenditore locale per ordinare cue identiche alle originali. Smaltimento del prodotto2.2 Il prodotto da voi acquistato è costituito da materiali di alta qualità e • da componenti che possono essere riciclati e riutilizzati. Se il prodotto è contrassegnato dal simbolo riportato qui a • fianco, significa che è conforme alla direttiva europea 2002/96/ EC. Consultare le normative locali per lo smaltimento di prodotti elettrici • ed elettronici. Agire in base a tali normative e non smaltire i vecchi prodotti come • rifiuti domestici. Il corretto smaltimento dei vecchi prodotti evita potenziali conseguenze negative per l'ambiente e la salute dell'uomo. Le batterie (incluse quelle ricaricabili integrate) contengono sostanze • inquinanti. Tutte le batterie devono essere smaltite nei relativi punti di raccolta. Importante2 Sicurezza2.1 Per evitare cortocircuiti, non esporre il prodotto a pioggia o acqua.• Evitare che il prodotto si surriscaldi: non esporre il prodotto a fonti di • calore o alla luce diretta del sole. Evitare che i cavi vengano schiacciati, in particolare in corrispondenza • delle spine e delle uscite dall'unità. Back up dei file. Philips declina ogni responsabilità in caso di perdita • di dati. Sicurezza durante l'ascolto2.1.1 Quando si utilizzano le cue, attenersi alle indicazioni riportate di seguito: Evitare l'utilizzo delle cue per tempi prolungati e tenere il volume a • un livello moderato. Evitare di regolare il volume a un livello troppo elevato per il vostro • udito. Evitare di impostare il volume a un livello talmente elevato da non • poter udire i suoni esterni. Prestare la massima attenzione e interrompere l'uso dell'apparecchio • in situazioni potenzialmente pericolose. Non utilizzare le cue alla guida di un qualsiasi veicolo motorizzato, •79 Manuale di istruzioni Il vostro Digital Voice Tracer3

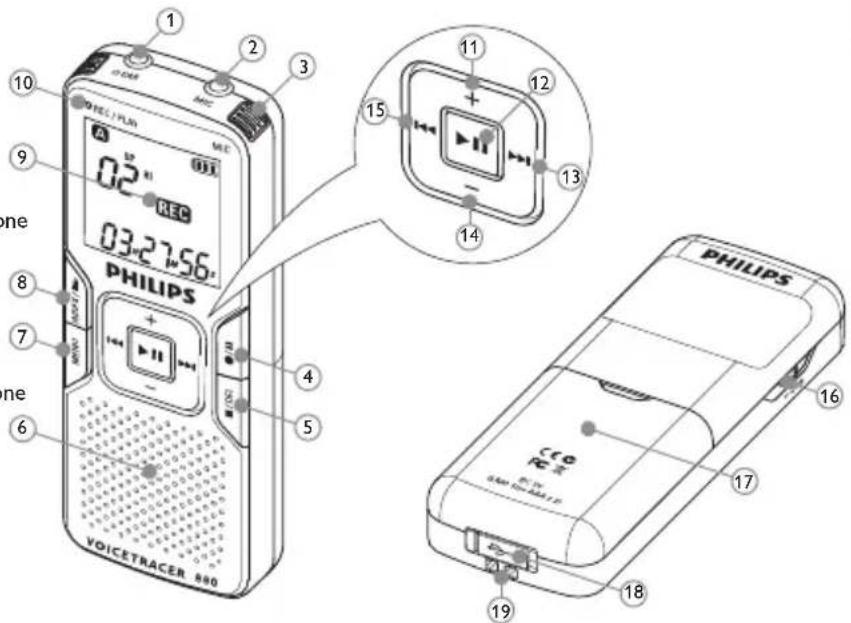

Ingresso microfono, ingresso linea in

Microfono incorporato

Pulsante di registrazione / sospensione registrazione / accensione

Pulsante di arresto / visualizzazione / eliminazione

Pulsante di creazione indice / selezione cartella / ripetizione

Indicatore di registrazione / riproduzione

Pulsante di aumento volume

Pulsante di accensione/spegnimento, riproduzione/ sospensione riproduzione, velocità di riproduzione

Pulsante di avanzamento veloce / selezione file / selezione menu

Pulsante di riduzione volume

Pulsante di riavvolgimento rapido / selezione file / selezione menu

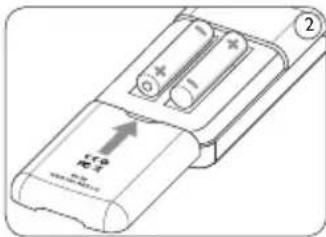

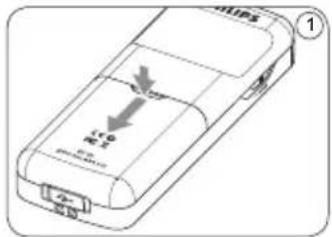

ITALIANO80 Manuale di istruzioni Inserimento delle batterie 4.1 Aprire il coperchio del vano batterie facendolo scorrere.1 Posizionare le batterie rispettando la polarità, come indicato in 2 figura, quindi chiudere il coperchio del vano batterie.

D Nota Rimuovere le batterie se non si utilizza il Voice Tracer per un periodo • di tempo prolungato. Eventuali perdite dalle batterie potrebbero danneggiare il dispositivo. Se il dispositivo non funziona correttamente, rimuovere le batterie, • quindi reinserirle. Prima di sostituire le batterie, disattivare il registratore. Se le batterie • vengono rimosse mentre il registratore è in uso, il file potrebbe danneggiarsi. Quando le batterie sono ormai scariche, il relativo indicatore lampeggia.• La sostituzione delle batterie richiede più di 2 minuti, potrebbe essere • necessario reimpostare l'ora. Accensione/spegnimento4.2 Per accendere il dispositivo, premere il pulsante 1

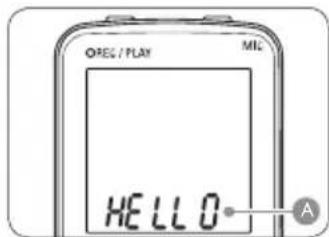

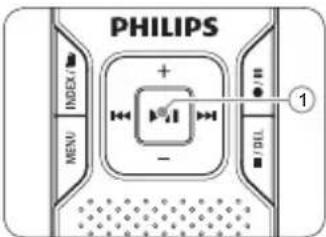

fino a quando viene visualizzato il messaggio HELLO

Per spegnere il dispositivo, premere e mantenere premuto il 2 pulsante f, a registratore disattivato, fino a quando viene visualizzato il messaggio BYE.

Introduzione 481 Manuale di istruzioni Funzione di blocco 4.3 Quando l'interruttore HOLD è in posizione di blocco, tutti i pulsanti del dispositivo sono disabilitati. Viene momentaneamente visualizzato il messaggio On Hold, quindi il display si spegne. Sbloccare il dispositivo portando l'interruttore HOLD nella posizione di sblocco. Impostazione di data e ora4.4 Quando si installano le batterie per la prima volta, vi verrà chiesto di impostare data e ora. Sul display viene visualizzato 1 "CLOCK". Premere il pulsante f

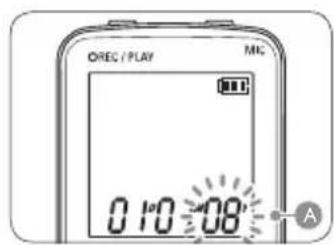

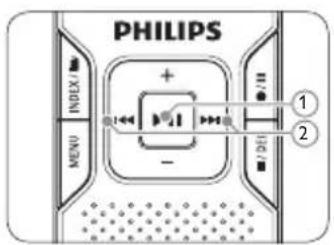

L'indicatore dell'anno

lampeggia. Per impostare l'anno, premere il pulsante 2 h o il pulsante b

Per passare all'impostazione del mese, premere il pulsante 3

Ripetere i punti 4 2 e 3 per passare a impostare il mese, il giorno, il formato 12/24-ore e l'ora.

D Note La data e l'ora possono essere modificate in qualsiasi momento tramite il menu. Per ulteriori informazioni, fare riferimento a Impostazioni personalizzate a pagina 88. Visualizzazione delle informazioni4.5 Per ruotare le informazioni sul display, premere il pulsante• j / DEL, a registratore disattivato: tempo di riproduzione totale del file corrente > tempo > data > tempo di registrazione rimanente > tempo di registrazione del file corrente > data di registrazione del file corrente. Per visualizzare il tempo di registrazione rimanente, premere e • mantenere premuto il pulsante f durante la registrazione. Utilizzo combinato di Voice Tracer e PC4.6 Come dispositivo di archiviazione di massa USB, il Voice Tracer consente di salvare, memorizzare e spostare facilmente i file. Il Voice Tracer si collega al PC via USB e non richiede l'installazione di software specifici. Il dispositivo viene automaticamente visualizzato come unità removibile, consentendo lo spostamento dei file da un'unità all'altra. D Note Non scollegare il dispositivo durante il trasferimento dei file. Se • l'indicatore di registrazione/riproduzione lampeggia illuminandosi di arancione, significa che il trasferimento dei dati è ancora in corso. Non formattare l'unità Voice Tracer tramite PC.• ITALIANO82 Manuale di istruzioni Registrazione tramite microfono incorporato5.1 Per selezionare la cartella desiderata, premere il pulsante1 INDEX / a

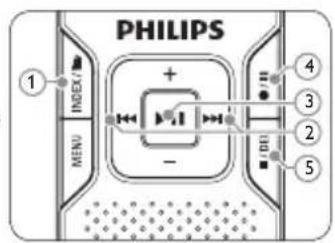

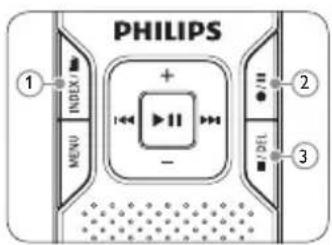

, a registratore disattivato

Per avviare la registrazione, premere il pulsante 2

. L'indicatore di registrazione/riproduzione si illumina di rosso

. Posizionare il microfono incorporato nella direzione della fonte sonora. Per sospendere la registrazione, premere il pulsante 3

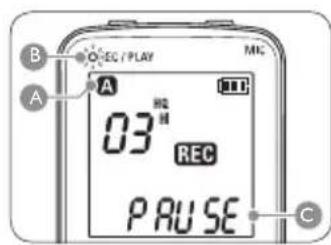

L'indicatore di registrazione/riproduzione lampeggia

e sul display viene visualizzato PAUSE

. Per riprendere la registrazione, premere di nuovo il pulsante

Per arrestare la registrazione, premere il pulsante 4 j / DEL

D Note Impostare la funzione di attivazione vocale e la modalità di • registrazione desiderate prima di avviare la registrazione (per ulteriori dettagli, fare riferimento a Impostazioni personalizzate a pagina 88). Eseguire una registrazione di prova per verificare che le impostazioni • siano corrette. Per visualizzare il tempo di registrazione rimanente, premere e • mantenere premuto il pulsante f durante la registrazione. Per creare un nuovo file, premere • b durante la registrazione. Il numero massimo di file per ciascuna cartella è 99, per un totale di • 396 file (99 file x 4 cartelle). Se la durata della registrazione è eccessiva o se i file raggiungono il • numero massimo (396), la registrazione si arresta e viene visualizzato il messaggio ‘FULL’. Cancellare alcune registrazioni o trasferirle su PC. Non rimuovere le batterie durante la registrazione. Il registratore • potrebbe danneggiarsi. In caso di registrazioni di lunga durata, sostituire le batteria prima di • iniziare. Il Voice Tracer può registrare con alimentazione via USB, per evitare • che la batteria si scarichi. Per avviare la registrazione (solo LFH 860/870/880), collegare il registratore al PC tramite il cavo USB, quindi premere il pulsante g per almeno 1 secondo. Registrazione583 Manuale di istruzioni Registrazione tramite microfono esterno 5.2 Per registrare tramite microfono esterno, collegare il microfono alla relativa presa ed attenersi alla medesima procedura seguita per il microfono incorporato. Sovrascrittura delle registrazioni (solo LFH 860/870/880)5.3 Per eettuare aggiunte ad una registrazione o per sovrascrivere alcune parti di essa, attenersi alle indicazioni riportate di seguito. Per selezionare la cartella desiderata, premere il pulsante1 INDEX / a

, a registratore disattivato

Per selezionare il file al quale si desidera eseguire l'aggiunta, 2 premere il pulsante h o b

Andare al punto in cui si desidera eseguire l'aggiunta, quindi 3 premere il pulsante f

per sospendere la riproduzione. Per avviare la registrazione, premere il pulsante 4

L'indicatore di registrazione/riproduzione lampeggia

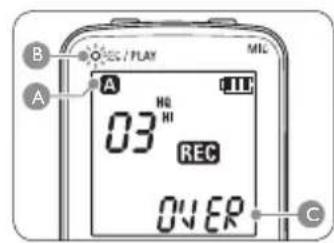

e sul display viene visualizzato OVER

. La registrazione esistente viene sovrascritta. Per arrestare la registrazione, premere il pulsante 5 j / DEL

D Nota La modalità di registrazione del file originale rimane attiva durante la • sovrascrittura di una registrazione. La funzione di sovrascrittura di una registrazione non è disponibile • per la cartella M (musica).

Aggiunta di indici5.4 Gli indici possono essere utilizzati per contrassegnare determinati punti di riferimento in una registrazione. Per aggiungere un indice, premere il pulsante1 INDEX / a durante la registrazione. Il numero di indice viene visualizzato per un secondo. D Note L'icona • indica che la registrazione contiene indici. È possibile impostare fino a un massimo di 32 indici per file.• ITALIANO84 Manuale di istruzioni D Nota Quando le cue sono collegate alla presa EAR, l'altoparlante del registratore è disattivato. D Note relative all'utilizzo di Voice Tracer come lettore musicale Il Voice Tracer supporta file in formato .wma e .mp3 che posso essere • trasferiti nella relativa cartella da un PC. I file protetti da copyright (gestione dei diritti digitali) non sono supportati. Il Voice Tracer supporta fino a due livelli di cartelle all'interno della • cartella musica. Ciascuna cartella può contenere fino a un massimo di 199 entità (file e cartelle). Per aprire una cartella/file selezionati, premere il pulsante • f. Per ritornare alla cartella di livello superiore, premere il pulsante INDEX / a. Per commutare la modalità equalizzatore, premere il pulsante •

durante la riproduzione della musica (Normale > Classic > Jazz > Rock > Pop > Normale). Funzioni di riproduzione6.1 Riproduzione lenta, veloce, normale6.1.1 Per commutare tra le riproduzioni normale, lenta e veloce, premere il pulsante f e mantenerlo premuto per almeno 1 secondo. Riproduzione6 Per selezionare la cartella desiderata, premere il pulsante1 INDEX / a

, a registratore disattivato

Per selezionare il file da riprodurre, premere il pulsante 2 h o il pulsante

Premere il pulsante 3

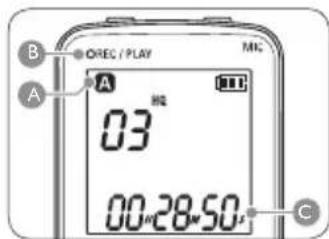

. Il tempo di riproduzione viene visualizzato sul display e il LED verde

si accende. Regolare il volume tramite i pulsanti 4 + e –

Per arrestare la riproduzione, premere il pulsante 5 j / DEL

. Il tempo di riproduzione totale

del file corrente viene indicato sul display. Per continuare la riproduzione dalla posizione precedente, premere 6 di nuovo il pulsante

A85 Manuale di istruzioni Funzione di ricerca6.1.2 Per eseguire una ricerca rapida prima e dopo il file corrente, premere e mantenere premuto il pulsante h o b durante la riproduzione. Rila- sciare il pulsante per riprendere la riproduzione alla velocità desiderata. Riavvolgimento e avanzamento6.1.3 Per far riprodurre il file corrente dall'inizio o per passare al file successivo, premere il pulsante h o b durante la riproduzione. Se il file contiene indici, la riproduzione ripartirà dal punto contrassegnato. Opzioni di riproduzione6.2 È possibile impostare il Voice Tracer in modo che i file vengano riprodotti ripetutamente o in modo casuale. Ripetizione di una sequenza6.2.1 Per ripetere o riprodurre di continuo la sequenza di una canzone, 1 premere il pulsante INDEX / a

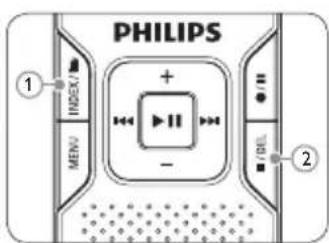

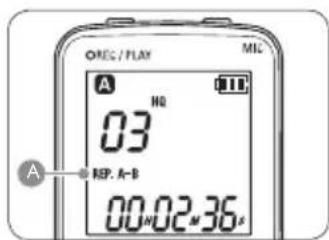

in corrispondenza del punto iniziale scelto. REP. A – B lampeggia sullo schermo

Premere di nuovo il pulsante2 INDEX / a in corrispondenza del punto finale scelto. Ha inizio la sequenza ripetuta. Premere il pulsante 3 j / DEL

per arrestare la riproduzione oppure premere il pulsante INDEX / a per ritornare alla riproduzione normale.

Ripetizione di un file o di una cartella / modalità di 6.2.2 riproduzione casuale (shue) Premere e mantenere premuto per almeno 1 secondo il pulsante 1 INDEX / a durante la riproduzione, per commutare tra le modalità di riproduzione (ripeti file, ripeti cartella, cartella casuale o riproduzione normale). Icona Significato REP. FILE Riproduzione ripetuta di un singolo file REP. FOLD Riproduzione ripetuta di tutti i file contenuti in una cartella SHUF FOLD Riproduzione casuale di tutti i file musicali contenuti in una cartella D Nota La modalità casuale è disponibile solamente nella cartella M (musica). ITALIANO86 Manuale di istruzioni Eliminazione7 Per selezionare la cartella desiderata, premere il pulsante1 INDEX / a a registratore disattivato. Premere e mantenere premuto per almeno 1 secondo il pulsante 2 j / DEL. Sullo schermo viene visualizzato il messaggio DELETE. Per selezionare un'opzione di eliminazione, premere il pulsante 3 h o b: Icona Significato FILE Eliminazione di un singolo file FOLD Eliminazione di tutti i file contenuti in una cartella Eliminazione di tutti gli indici di un file Premere il pulsante 4

Per selezionare il file, la cartella o il file contenente gli indici da 5 cancellare, premere il pulsante h o b. Premere di nuovo il pulsante 6 f. Viene visualizzato N (No). Premere il pulsante 7 h o b per selezionare Y (Sì). Premere il pulsante 8 f per confermare. D Nota Ai file vengono automaticamente assegnati numeri sequenziali. Modalità radio (solo LFH 880)8 Collegare le cue. Le cue in dotazione fungono da antenna radio.1 Per avviare la modalità radio, premere e mantenere premuto per 2 almeno 1 secondo il pulsante MENU . Sintonizzazione automatica delle stazioni radio8.1 Per accedere al menu, premere il pulsante 1 MENU con il registratore in modalità radio. Premere il pulsante 2 h o b per selezionare AUTO. Premere di nuovo il pulsante 3 f. Viene visualizzato N (No). Premere il pulsante 4 h o b per selezionare Y (Sì). Premere il pulsante 5 f per confermare. La radio si sintonizza automaticamente sulle stazioni radio e salva le frequenze come preimpostate. La radio può memorizzare fino a un massimo di 20 stazioni preimpostate.87 Manuale di istruzioni Sintonizzazione manuale di una stazione radio8.2 Per scorrere velocemente le stazioni radio, premere il pulsante 1 h o b. Per cercare il segnale più forte successivo, premere e mantenere 2 premuto il pulsante h o b. Per salvare la frequenza come preimpostata, premere il pulsante 3

Regolare il volume tramite i pulsanti 4 + e –. Per uscire dalla modalità radio, premere e mantenere premuto per 5 almeno 1 minuto il pulsante MENU . D Nota Per commutare dalla modalità stereo alla modalità mono, premere il pulsante j / DEL con il registratore in modalità radio. Riproduzione di una stazione radio preimpostata8.3 Per commutare dalla frequenza alla modalità di preimpostazione, 1 premere il pulsante INDEX / a con il registratore in modalità radio. Per passare a un'altra stazione radio preimpostata, in modalità di 2 preimpostazione, premere il pulsante h o b. Regolare il volume tramite i pulsanti 3 + e –. Per uscire dalla modalità radio, premere e mantenere premuto per 4 almeno 1 minuto il pulsante MENU . Eliminazione di una stazione radio preimpostata8.4 Per commutare dalla frequenza alla modalità di preimpostazione, 1 premere il pulsante INDEX / a con il registratore in modalità radio. Per selezionare la stazione radio preimpostata da eliminare, in 2 modalità preimpostazione, premere il pulsante h o b. Per eliminare la stazione radio preimpostata, premere e mantenere 3 premuto per almeno 1 secondo il pulsante j / DEL. Registrazione da radio FM8.5 Sintonizzarsi manualmente su una stazione radio o selezionarne una 1 preimpostata. Per avviare la registrazione, premere il pulsante 2

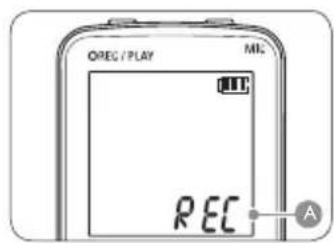

Per arrestare la registrazione, premere il pulsante 3 j / DEL. ITALIANO88 Manuale di istruzioni 9 Impostazioni personalizzate Il menu è disponibile sia quando il registratore è disattivato sia durante la ricezione radio. Le voci di menu variano a seconda che sia selezionata la cartella voce, la cartella musica o la modalità radio. Per accedere al menu, premere il pulsante 1 MENU

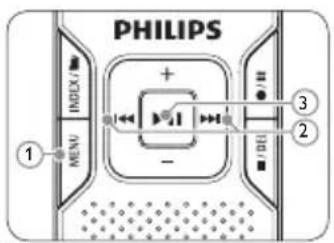

mentre il registratore è disattivato oppure durante la ricezione radio. Per selezionare una voce del menu 2

, premere il pulsante h o

Per accedere a uno dei sottomenu, premere il pulsante 3

Per modificare una delle impostazioni, premere il pulsante 4 h o

Per confermare la selezione, premere il pulsante 5

Per uscire dalla schermata delle impostazioni correnti, premere il 6 pulsante MENU

Menu Imposta- zione Descrizione SPLIT* Yes

Divide i file di grandi dimensioni in due file separati in modo che possano essere facilmente archiviati, inviati via mail oppure in modo che sia possibile eliminarne una parte. Per dividere un file, avviare la riproduzione ed arrestarla nel punto in cui si desidera eseguire l'operazione, quindi accedere al menu SPLIT. REC* PCM SHQ

SLP Consente di scegliere una modalità di registrazione tra: registrazione in formato PCM stereo non compresso, per una qualità audio simile a quella dei CD (LFH 880), due modalità stereo SHQ e HQ oppure tre modalità monofoniche SP, LP e SLP per una maggiore autonomia di registrazione. Per ulteriori dettagli circa le modalità e i tempi di registrazione, fare riferimento a Specifiche tecniche a pagina 92. DIVIDE* O 30 min. 60 min. La funzione di suddivisione automatica consente di suddividere automaticamente le registrazioni in un nuovo file ogni 30 o 60 minuti. Questa funzione semplifica notevolmente la ricerca, la modifica e l’archiviazione delle registrazioni di conferenze o lezioni di lunga durata.89 Manuale di istruzioni INPUT V (voce) L (linea in ingresso) Quando si registra da una fonte sonora esterna tramite la linea in ingresso del registratore (solo LFH 860/870/880), usare l'impostazione L (linea in ingresso). SENSE* HI

Consente di regolare la sensibilità di registrazio- ne per escludere i rumori di sottofondo adattan- do la registrazione all'ambiente circostante. BEEP On

Il registratore produce una segnalazione acustica relativamente al funzionamento dei pulsanti e agli errori. LIGHT On

Quando viene premuto un pulsante, il display rimane acceso per alcuni secondi. VA* On

La registrazione ad attivazione vocale consente di avviare la registrazione dover senza premere il relativo pulsante. Quando la registrazione ad attivazione vocale è abilitata, la registrazione viene avviata nel momento in cui si inizia a parlare. Quando si smette di parlare, dopo tre secondi di silenzio, il registratore arresta automaticamente la registrazione che verrà ripresa quando si ricomincerà di nuovo a parlare.

12/24 H HH:MM:SS Se la data e l'ora sono impostate, durante la registrazione le informazioni vengono automaticamente memorizzate in ciascun file. TIMER O

Consente di programmare la registrazione automatica da microfono (selezionare V) o da una stazione radio preimpostata (selezionare CH / solo LFH 880). Specificare l'ora di avvio della registrazione, la durata (30/60/120 minuti/Tutti), la cartella e la stazione radio da registrare. ALARM O

Consente di utilizzare il Voice Tracer come sveglia portatile. Scegliere la modalità sveglia (b = beep, F = riproduzione file), quindi specificare l'orario di avvio e il file da riprodurre. FORMAT Yes

Elimina tutti i file sul registratore, incluse le stazioni radio programmate. Prima di formattare il registratore, trasferire i file che si desidera conservare su PC. VER Visualizza la versione e la data di rilascio del firmware. AUTO** Yes

Si sintonizza automaticamente su una stazione radio e memorizza fino a un massimo di 20 stazioni preimpostate. OUTPUT

Consente di commutare tra l'uscita cue (EP) e l'uscita altoparlante (SP) in modalità radio.

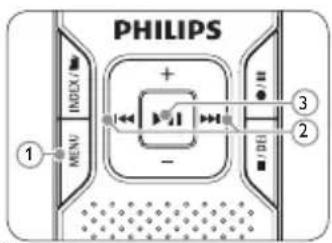

• Questa funzione non è disponibile per la cartella M (musica). ** Questa funzione è disponibile solamente in modalità radio. ITALIANO90 Manuale di istruzioni Aggiornamento del firmware10 Il Voice Tracer è controllato da un programma interno chiamato firmware. Verificare regolarmente la presenza di nuovi aggiornamenti per il firmware all'indirizzo www.philips.com/dictation. Scaricare gli aggiornamenti per il modello Voice Tracer acquistato 1 da www.philips.com/dictation > Support Center > Software Downloads e salvare i file nella directory principale del dispositivo. Per accedere al menu, premere il pulsante 2 MENU

a registratore disattivato. Premere il pulsante 3 h o b

per selezionare UPDATE

Premere il pulsante 4

. Viene visualizzato N (No). Premere il pulsante 5 h o b

per selezionare Y (Sì). Per installare il nuovo firmware, premere il pulsante 6

Supporto tecnico e garanzia11 Il presente prodotto Philips è stato progettato e fabbricato secondo i più elevati standard qualitativi. Nel caso in cui il prodotto da voi acquistato non funzioni in modo in corretto o sia difettoso, rivolgersi al proprio rivenditore Philips di prodotti professionali per la dettatura, che vi fornirà tutte le informazioni necessarie su come procedere. Per qualsiasi richiesta di chiarimento, vi invitiamo a contattarci visitando il sito www.philips.com/dictation. Non ci sono componenti la cui riparazione possa essere eseguita dall'utente. Non aprire o rimuovere i coperchi e non inserire oggetti non adatti ai connettori specifici. Le riparazioni devono essere eseguite esclusivamente presso i centri di assistenza e di riparazione autorizzati Philips. In caso contrario, qualsiasi garanzia esplicita o implicita verrà annullata. Azioni espressamente vietate dal presente manuale, regolazioni o procedure di montaggio non raccomandate o non autorizzate, porteranno all'annullamento della garanzia.91 Manuale di istruzioni Il registratore non si accende Le batterie potrebbero essere scariche oppure sono inserite in modo errato. Sostituire le batterie e verificare che siano inserite in modo corretto. Il registratore non registra Il registratore è in modalità HOLD. Portare l'interruttore HOLD in posizione di abilitazione. È stato raggiunto il numero massimo di registrazioni oppure la memoria del registratore è esaurita. Eliminare alcune registrazioni oppure trasferirle su un dispositivo esterno. L'altoparlante sembra non riprodurre alcun suono Le cue sono inserite. Rimuovere le cue. Il volume è al minimo. Regolare il volume. Il registratore non riproduce le registrazioni Il registratore è in modalità HOLD. Portare l'interruttore HOLD in posizione di abilitazione. Le batterie potrebbero essere scariche oppure sono inserite in modo errato. Sostituire le batterie e verificare che siano inserite in modo corretto. Non ci sono registrazioni da riprodurre. Verificare il numero delle registrazioni. Il registratore non si arresta, non sospende la registrazione, non esegue la riproduzione o la registrazione Il registratore è in modalità HOLD. Portare l'interruttore HOLD in posizione di abilitazione. Le cue sembrano non riprodurre alcun suono Le cue non sono inserite in modo corretto. Inserire correttamente le cue. Il volume è al minimo. Regolare il volume. Risoluzione dei problemi 12 ITALIANO92 Manuale di istruzioni Specifiche tecniche13 Connettività USB: Mini USB 2.0 ad alta velocità• Microfono: 3,5 mm, impedenza 2,2 kΩ• Cue: 3,5 mm, impedenza 16 Ω o • superiore Display Tipo: LCD a segmenti• Dimensione schermo (diagonale): • 39 mm Formato di registrazione .mp3 (Mpeg 1/Audio Layer 3)• .wav (PCM) (LFH880)• Supporti di registrazione Memoria Flash incorporata• Microfono Incorporato: mono (LFH 660) / • stereo (LFH 860/870/880) Esterno: mono (LFH 660) / • stereo (LFH 860/870/880) Autonomia di registrazione LFH 660 (1024 MB):• Modalità SHQ (.mp3 / mono): 17,5 ore Modalità HQ (.mp3 / mono): 35 ore Modalità SP (.mp3 / mono): 46,5 ore Modalità LP (.mp3 / mono): 69,5 ore Modalità SLP (.mp3 / mono): 139,5 ore LFH 860/870 (2048 MB):• Modalità SHQ (.mp3 / stereo): 35,5 ore Modalità HQ (.mp3 / stereo): 71 ore Modalità SP (.mp3 / mono): 94,5 ore Modalità LP (.mp3 / mono): 142 ore Modalità SLP (.mp3 / mono): 284 ore LFH 880 (2048 MB):• Modalità PCM (.wav / stereo): 3,25 ore Modalità SHQ (.mp3 / stereo): 35,5 ore Modalità HQ (.mp3 / stereo): 71 ore Modalità SP (.mp3 / mono): 94,5 ore Modalità LP (.mp3 / mono): 142 ore Modalità SLP (.mp3 / mono): 284 ore Rapporto di compressione / frequenza di campionamento Modalità PCM: 1411 kbps / 44,1 kHz• Modalità SHQ: 128 kbps / 44,1 kHz• Modalità HQ: 64 kbps / 22 kHz• Modalità SP: 48 kbps / 16 kHz• Modalità LP: 32 kbps / 16 kHz• Modalità SLP: 16 kbps / 16 kHz• Riproduzione di musica Formato di compressione: .mp3, .wma• Velocità di trasmissione .mp3: • 8 – 320 kbps Velocità di trasmissione .wma: • 32 – 192 kbps Nessun supporto DRM• Sintonizzatore/ricezione (LFH 880) Bande sintonizzatore: FM stereo• Gamma di frequenza: 87,5 – 108 MHz• Numero di canali preimpostati: 20• Sintonizzazione digitale automatica• Altoparlante Altoparlante dinamico rotondo • incorporato da 30 mm Potenza in uscita: 110 mW• Condizioni di funzionamento Temperatura: 5° – 45° C• Umidità: 10 % – 90 %• Alimentazione Tipo di batteria: due batterie alcaline • AAA Philips (LR03 o R03) Durata batteria (modalità SLP): 50 ore• Dimensioni Dimensioni prodotto (L × P × A): • 40 × 18,4 × 108 mm Peso: 81 g incluse le batterie• Requisiti di sistema Windows Vista/XP/2000, • Mac OS X, Linux Porta USB libera•93 Gebruikershandleiding 1 Welkom 94
