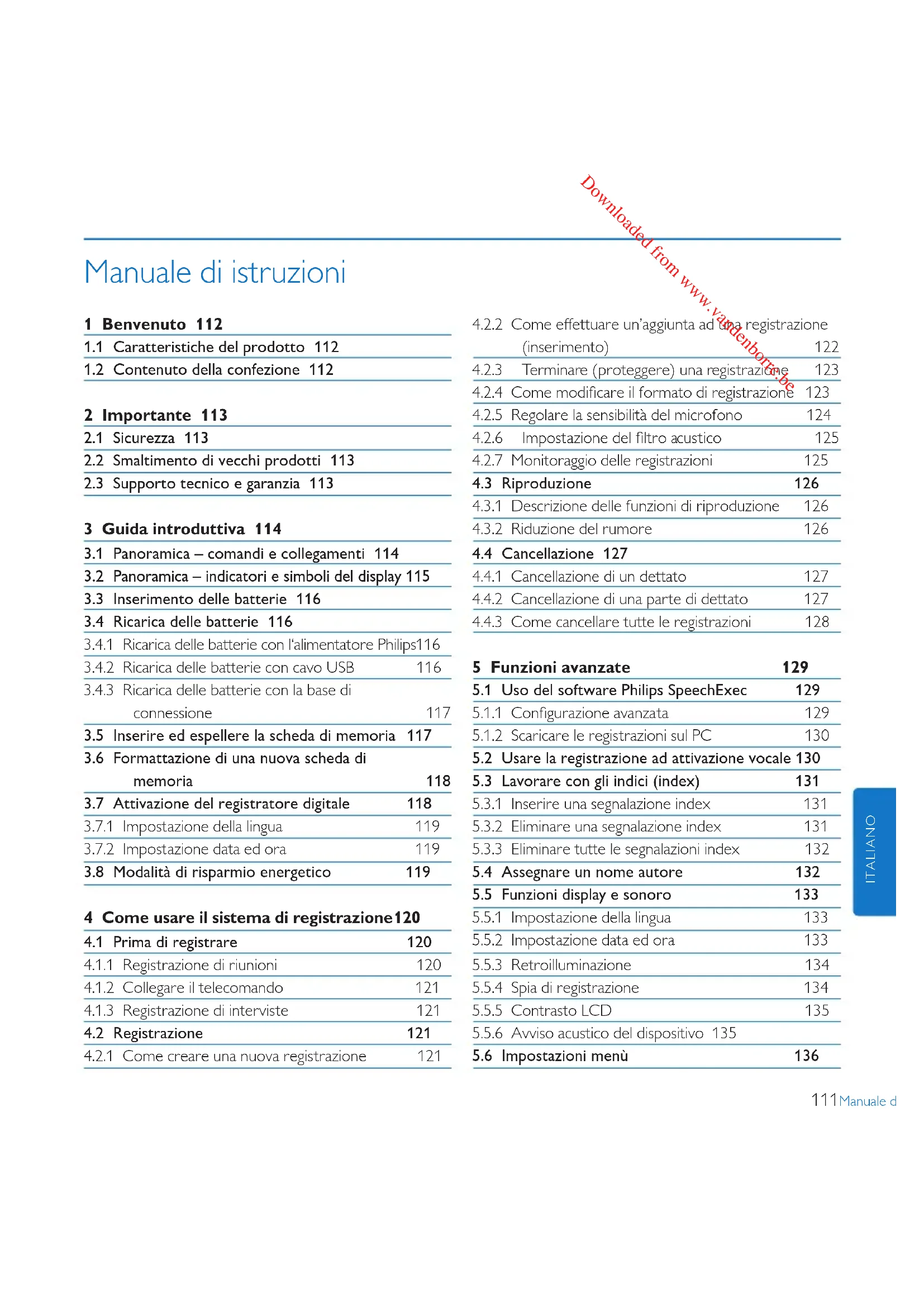

MANUALE UTENTE Voice Tracer DVT7110 PHILIPS

1.1 Caratteristiche del prodotto 112

1.2 Contenuto della confezione 112

2.2 Smaltimento di vecchi prodotti 113

2.3 Supporto tecnico e garanzia 113

3 Guida introduttiva 114

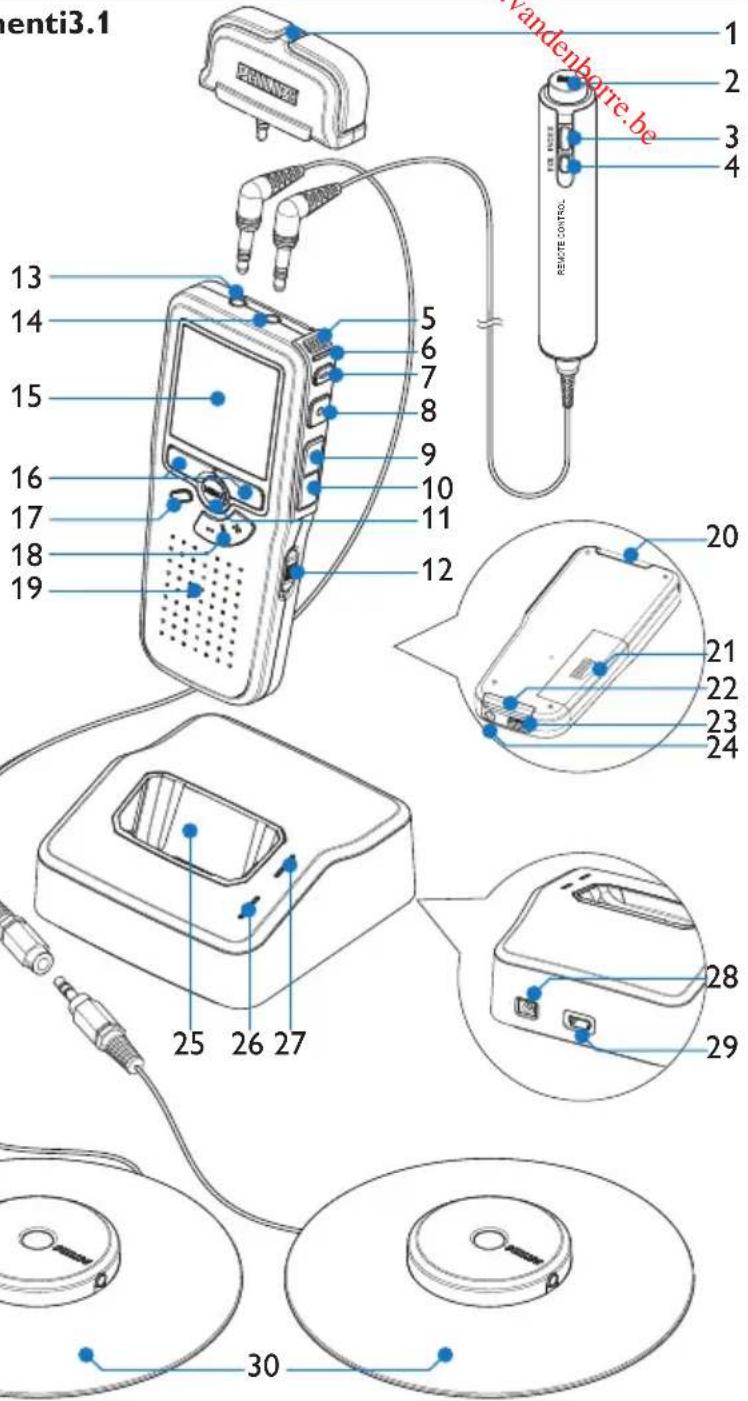

3.1 Panoramica – comandi e collegamenti 114

3.5 Inserire ed espellere la scheda di memoria 117

3.6 Formattazione di una nuova scheda di

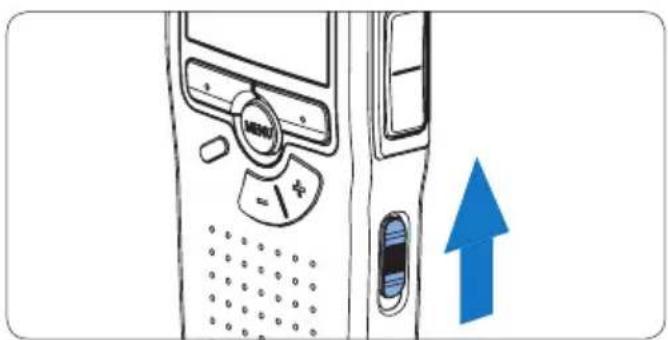

3.7 Attivazione del registratore digitale 118

3.7.1 Impostazione della lingua 119

3.7.2 Impostazione data ed ora 119

3.8 Modalità di risparmio energetico 119

4 Come usare il sistema di registrazione 120

4.1 Prima di registrare 120

4.1.1 Registrazione di riunioni 120

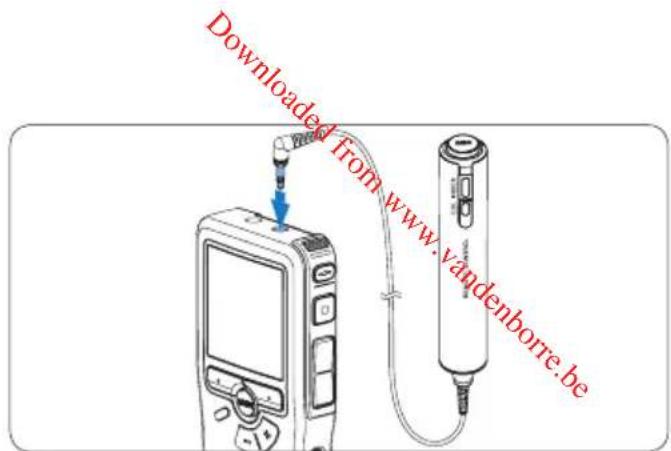

4.1.2 Collegare il telecomando 121

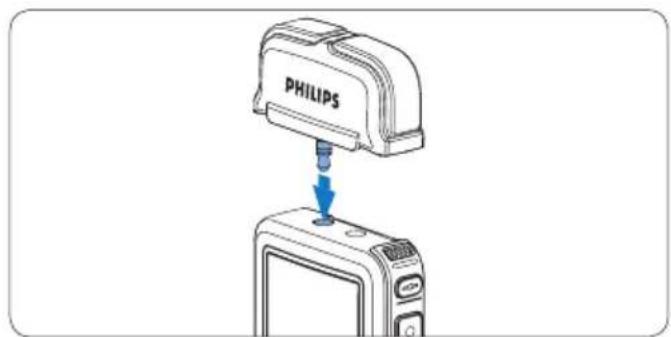

4.1.3 Registrazione di interviste 121

4.2 Registrazione 121

4.2.1 Come creare una nuova registrazione 121

4.2.2 Come eettuare un’aggiunta ad una registrazione

4.2.3 Terminare (proteggere) una registrazione 123

4.2.4 Come modificare il formato di registrazione 123

4.2.5 Regolare la sensibilità del microfono 124

4.2.6 Impostazione del filtro acustico 125

4.2.7 Monitoraggio delle registrazioni 125

4.3 Riproduzione 126

4.3.1 Descrizione delle funzioni di riproduzione 126

4.3.2 Riduzione del rumore 126

4.4 Cancellazione 127

4.4.1 Cancellazione di un dettato 127

4.4.2 Cancellazione di una parte di dettato 127

4.4.3 Come cancellare tutte le registrazioni 128

5 Funzioni avanzate 129

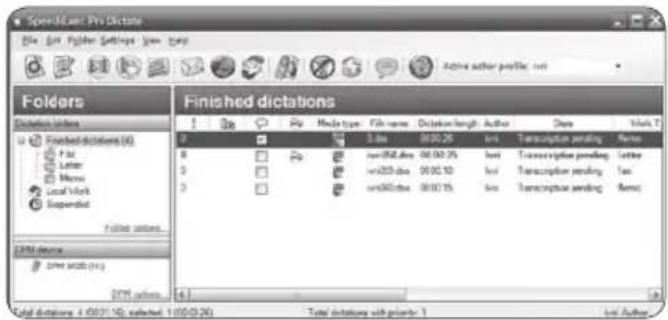

5.1 Uso del software Philips SpeechExec 129

5.1.1 Configurazione avanzata 129

5.1.2 Scaricare le registrazioni sul PC 130

5.2 Usare la registrazione ad attivazione vocale 130

5.3 Lavorare con gli indici (index) 131

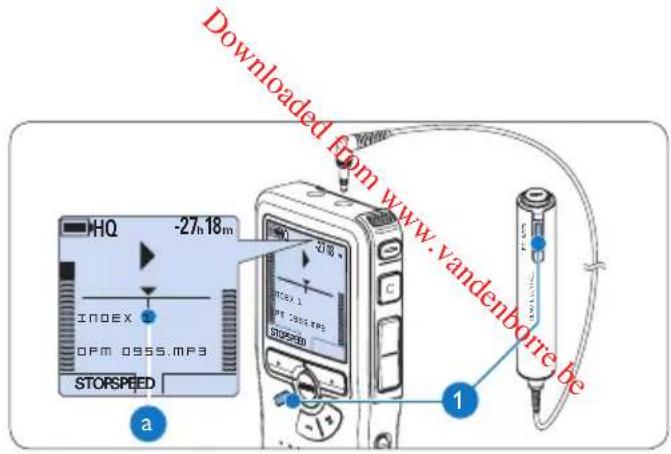

5.3.1 Inserire una segnalazione index 131

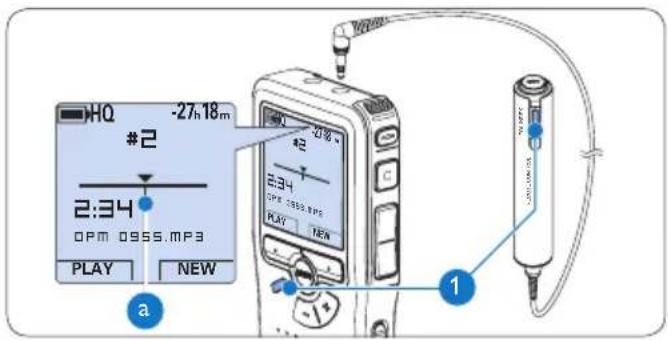

5.3.2 Eliminare una segnalazione index 131

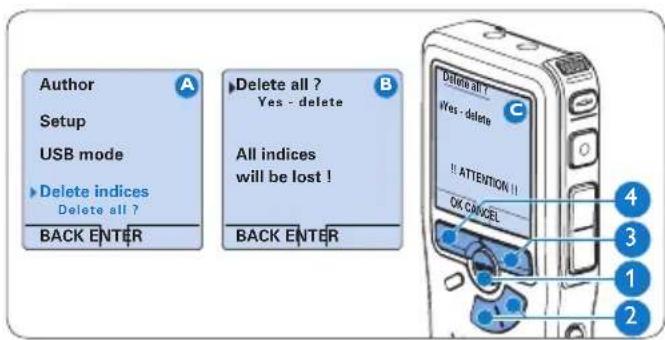

5.3.3 Eliminare tutte le segnalazioni index 132

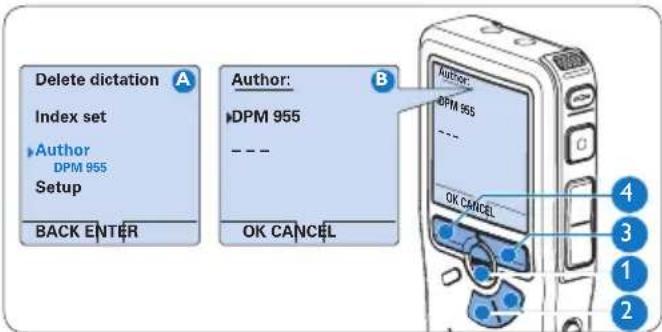

5.4 Assegnare un nome autore 132

5.5 Funzioni display e sonoro 133

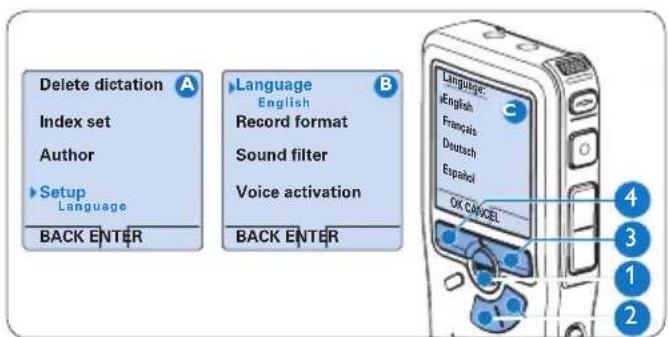

5.5.1 Impostazione della lingua 133

5.5.2 Impostazione data ed ora 133

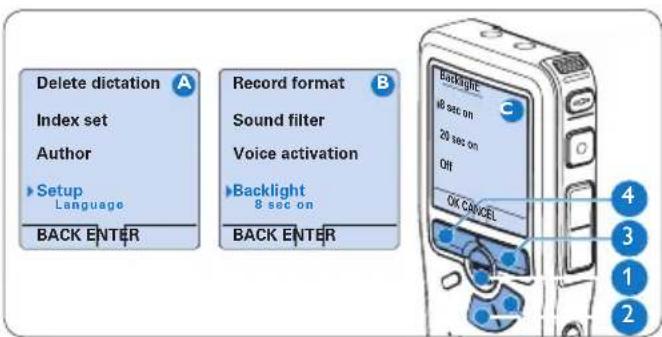

5.5.3 Retroilluminazione 134

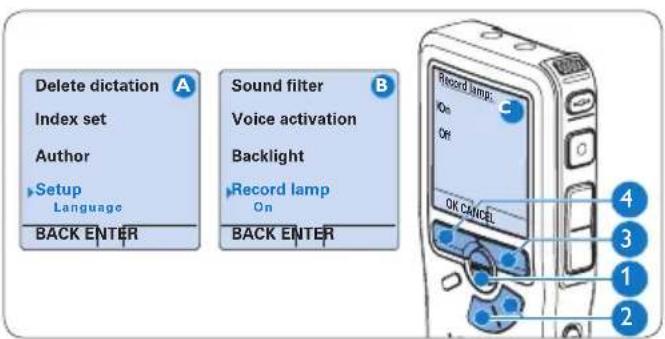

5.5.4 Spia di registrazione 134

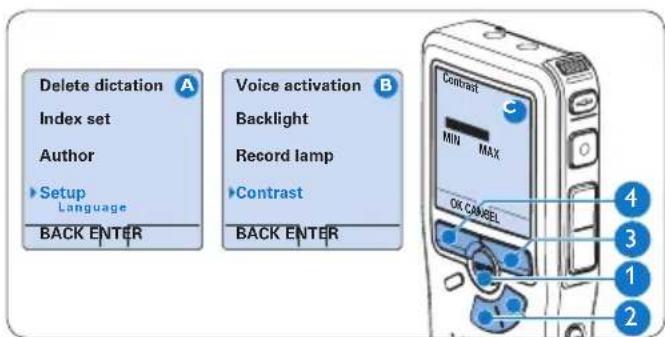

5.5.5 Contrasto LCD 135

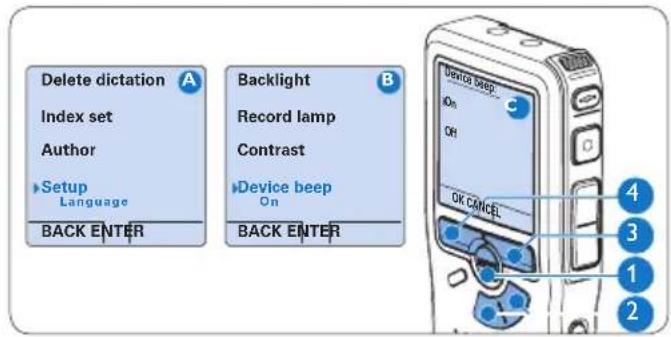

5.5.6 Avviso acustico del dispositivo 135

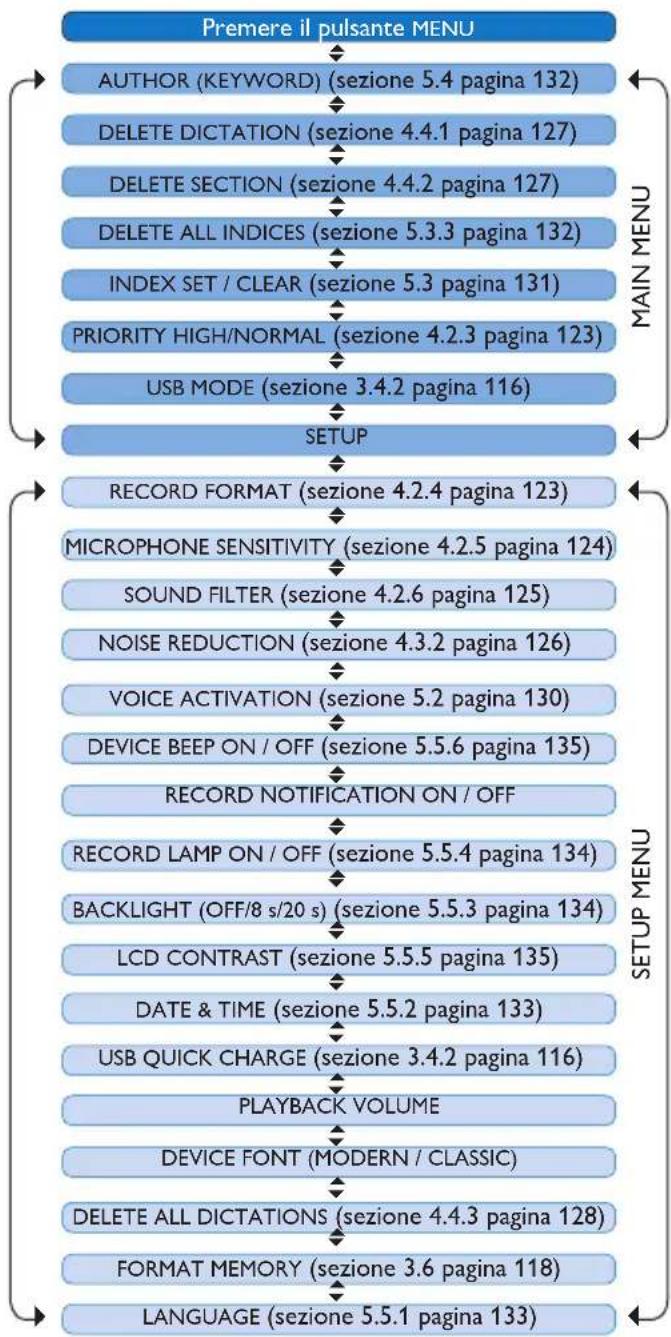

5.6 Impostazioni menù 136

Downloaded from www.vandenborre.be112 Manuale di istruzioni Benvenuto1 Congratulazioni per l’acquisto e benvenuto da Philips! Per poter beneficiare del servizio oerto da Philips, sul nostro sito web sono disponibili informazioni di supporto quali manuali per l’utente, download di software, informazioni sulla garanzia e altro ancora: www.philips.com/welcome. Caratteristiche del prodotto1.1 Soluzione pronta per l• ’uso e semplice da usare Elegante custodia da trasporto in metallo per • la massima portabilità Impostazione rapida con innovativi microfoni • per conferenze Rilevazione audio a 360 gradi per una • registrazione ottimale Design con strato di sbarramento con • pressione audio Sistema di conservazione dei cavi integrato e • adattamento della lunghezza Espandibile tramite operazioni a catena• Download automatico dei file tramite USB • per una rapida trascrizione Scheda di memoria intercambiabile per • registrazioni illimitate Qualità di registrazione elevata in formato • DSS, MP3 e PCM Contenuto della confezione1.2 Registratore digitale For product information and support, visitwww.philips.com/dictationLFH0955Conference recording system with SpeechExec dictation software POCKET MEMO

Spina di alimentazione Batterie ricaricabili Cavo USB Scheda di memoria Cavi di collegamento Microfoni da riunione Microfono da intervista CD-ROM Manuale di istruzioni Guida rapida di introduzione Downloaded from www.vandenborre.be113Manuale di istruzioni ITALIANO Importante2 Sicurezza2.1 Al fine di evitare cortocircuiti, non esporre il • prodotto a pioggia o acqua. Non esporre il prodotto a calore eccessivo • causato da elementi riscaldanti o dalla luce diretta del sole. Proteggere i cavi da schiacciamento, con • particolare attenzione ai punti di connessione e di uscita da/verso il prodotto. Telefoni cellulari che funzionano nelle • vicinanze possono causare interferenze. Eseguire il backup dei file. Philips non è • responsabile di eventuali perdite di contenuto. Smaltimento di vecchi prodotti2.2 Il prodotto è stato progettato e realizzato • con materiali e componenti di alta qualità che possono essere riciclati e riutilizzati. Se su un prodotto si trova il simbolo • del bidone con una croce sopra, significa che il prodotto è oggetto della Direttiva comunitaria 2002/96/ CE. Informarsi sulle modalità di raccolta dei • prodotti elettrici ed elettronici in vigore nella propria zona. Attenersi alle normative locali per lo • smaltimento dei rifiuti e non gettare i vecchi prodotti nei normali rifiuti domestici. Uno smaltimento adeguato dei prodotti aiuta a prevenire l’inquinamento ambientale e possibili danni alla salute. La batteria ricaricabile contiene delle sostanze • in grado di inquinare l’ambiente. Bisogna procedere allo smaltimento della batteria lasciandola in un punto di raccolta uciale. Supporto tecnico e garanzia2.3 Questo prodotto è stato progettato e costruito con i più alti standard qualitativi. Se il vostro prodotto Philips non funzionasse correttamente contattate il vostro rivenditore Philips Speech Processing che provvederà a darvi le informazioni necessarie su come procedere. Per maggiori informazioni oppure domande alle quali il vostro rivenditore non è in grado di rispondere, visitate il nostro sito e contattateci direttamente www.philips.com/support. I componenti di questo prodotto non sono riparabili dall’utente. Non aprire né rimuovere i coperchi di protezione e non inserire oggetti non idonei per i connettori specifici. Le riparazioni possono essere eseguite soltanto presso i centri di assistenza e di riparazione autorizzati. Il mancato rispetto di questa condizione renderà nulle tutte le garanzie esplicite e implicite. Tutte le operazioni espressamente vietate in questo manuale, le procedure di regolazione o montaggio non consigliate o autorizzate nel presente manuale invalidano la garanzia. Downloaded from www.vandenborre.be114 Manuale di istruzioni Guida introduttiva3 Panoramica – comandi e collegamenti3.1 Microfono per interviste1 Telecomando Pulsante REC (Registrazione)2 Pulsante segnalazione index3 Pulsante EOL (end-of-letter/fine lettera)4 Pocket Memo registratore digitale Microfono integrato5 Stato del LED6 Pulsante EOL (end-of-letter/fine lettera)7 Pulsante REC (Registrazione)8 Pulsante REW (Riavvolgimento)9 Pulsante FWD (Avanzamento)10 Pulsante menù11 Interruttore ON/OFF12 Ingresso microfono13 Presa per cua / telecomando14 Display LCD15 Pulsanti smart16 Pulsante segnalazione index17 Controllo volume, +/- e 18 navigazione menù Altoparlante19 Slot per scheda di memoria20 Comparto batterie21 Ingresso per l‘ attacco della 22 base di connessione Ingresso dell‘ alimentatore23 Ingresso per connessione USB24 REMOTE CONTROL

Downloaded from www.vandenborre.be115Manuale di istruzioni ITALIANO Funzione attuale del pulsante smart sx.1 Nome del file2 Tempo della registrazione/riproduzione3 Barra posizione4 Posizione attuale della registrazione5 Livello di registrazione (canale sinistro)6 Nr. ordinale della registrazione7 Indicatore stato batteria8 Modalità registrazione9 La scheda di memoria è protetta contro 10 sovraregistrazione Panoramica – indicatori e simboli del display3.2 La registrazione attivata da comando vocale 11 è in corso Tempo residuo della registrazione 12 La registrazione è segnalata con priorità13 La registrazione è segnalata come terminata 14 e confermata (EOL) Livello di registrazione (canale destro)15 La registrazione contiene segnalazione index16 Livello di sensibilità della registrazione 17 attivata da comando vocale Funzione attuale del pulsante smart dx.18 Base di connessione Slot per registratore digitale25 LED indicatore di carica26 LED indicatore trasferimento dei file27 Ingresso dell‘ alimentatore28 Mini presa USB per il collegamento del PC29 PLAY NEW 9:23 DPM 0955.MP3

Microfono 30 da riunione Downloaded from www.vandenborre.be116 Manuale di istruzioni Inserimento delle batterie3.3 Il registratore digitale funziona con due batterie AAA ricaricabili fornite in dotazione al prodotto. È possibile usare anche batterie standard (non ricaricabili). Inserimento delle batterie: Il registratore 1 digitale deve essere spento ( OFF). Aprire il coperchio del comparto batterie 2 dietro il registratore digitale. Inserire correttamente le due batterie AAA. 3 La figura riportata sulla parte interna del coperchio del comparto batterie mostra la polarità corretta delle batterie.

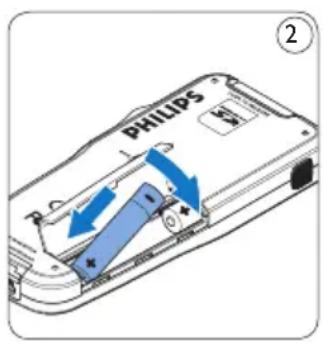

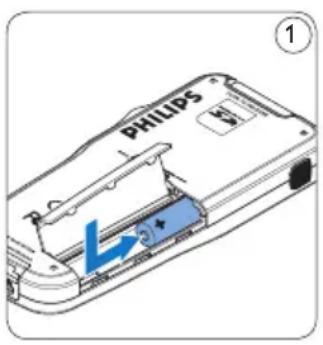

Chiudere il coperchio del comparto batterie 4 e farlo scivolare finché si sente lo scatto. D Nota Non usare mai una batteria ricaricabile ed una normale nello stesso registratore! Ricarica delle batterie3.4 Il registratore digitale può funzionare con 2 bat- terie ricaricabili Philips AAA . Queste possono essere ricaricate con l‘alimentatore Philips, o con la base di connessione o con il cavo USB. Ricarica delle batterie con 3.4.1 l‘alimentatore Philips Collegare l‘alimentatore Philips1 alla presa di corrente. Collegare il registratore digitale all‘ 2 alimentatore Philips. D Nota Il registratore digitale è utilizzabile anche durante la ricarica. Mentre Lei sta lavorando la ricarica delle batterie è in corso e la ricarica continua anche dopo lo spegnimento del registratore digitale.

3.4.2 Ricarica delle batterie con cavo USB

Collegando il registratore digitale al PC o al no- tebook con il cavo USB (accessorio) le batte rie ricaricabili vengono ricaricate automaticamente. Se il PC è dotato di una porta USB ad alta e- cienza il processo di ricarica esige 2,5 ore. Il registratore digitale attiva la modalità PC Download e funziona da altoparlante e microfono per il PC collegato. Per continuare a registrare sul Pocket Memo durante il caricamento USB, cambiare la modalità USB a USB supply (Alimentazione USB) premendo il pulsante REC per 3 secondi quando il registratore digitale è col legato al PC. Il registratore digitale riattiva automaticamente la modalità PC Download quando viene scollegato dal PC. Downloaded from www.vandenborre.be117Manuale di istruzioni ITALIANO dalla base di connessione e non dalle batterie. Se il registratore digitale funziona con batterie ricaricabili, il processo di ricarica inizia automa- ticamente nel momento di collegamento tra il registratore digitale ed il base di connessione.

3.5 Inserire ed espellere la scheda di

memoria Il registratore digitale funziona con una scheda di memoria SD (Secure Digital) e supporta fino a capacità pari a 32 GB. Il vostro registratore digitale è equipaggiato con una scheda di memoria già inserita e formattata. Per espellere la scheda di memoria: Localizzate la scheda di memoria nello slot 1 nella parte alta retrostante il registratore digitale. Premere leggermente la scheda di memoria 2 nel registratore digitale fino a sentire un click.

La scheda di memoria fuoriuscirà dallo slot. 3 Tiratela fuori.

D Nota Il PC deve essere acceso ( ON) quando si carica la batteria tramite il collegamento del cavo USB. A seguito della ricarica rapida il registratore digitale potrebbe riscaldarsi. C Importante Se il tipo di USB non è ad alta ecienza (500 mA), disinserire l‘opzione USB quick charge (rica- rica rapida) nel menù del registratore digitale e ricaricare le batterie con l‘alimentatore. Ricarica delle batterie con la base di 3.4.3 connessione Assicurarsi che la base di connessione sia 1 collegata all’alimentazione principale con il cavo di alimentazione Philips. Inserire il registratore digitale nell’apposito 2 slot della base di connessione e premere saldamente fino a bloccarlo in posizione. Il LED verde si accende, ad indicare che le batterie del registratore digitale sono in ricarica in modalità ricarica rapida. Usare il registratore digitale dalla base di 3 connessione, o spegnerlo quando non lo si utilizza. Quando il LED verde lampeggia significa 4 che la ricarica è terminata e che si può rimuovere il registratore digitale dallo slot della base di connessione. D Nota Collegando il registratore digitale ad una base di connessione il registratore riceve l‘energia Downloaded from www.vandenborre.be118 Manuale di istruzioni OK CANCELDelete all ?Yes - format!! ATTENTION !!BACK ENTERFormat memoryVolume Font LanguageDelete all ?BACK ENTERDelete all ?All files will be lost !Yes - format A B

Il registratore digitale non potrà registrare senza una scheda di memoria correttamente formattata. Se fosse stata inserita ed il processo di formattazione fosse stato cancellato, inserire un’altra scheda di memoria che può essere formattata o una precedentemente formattata. D Nota La formattazione non è possibile se la scheda di memoria è bloccata (solo modalità lettura). Attivazione del registratore digitale3.7 Il registratore digitale può essere acceso o spento tramite l‘interruttore ON/OFF. Se si lavora per la prima volta con l‘apparecchio devono essere impostate la lingua, la data e l‘ora. Per inserire la scheda di memoria: Localizzate la scheda di memoria nello slot 1 nella parte alta retrostante il registratore digitale. Inserire la scheda di memoria nello slot del 2 registratore digitale. L’illustrazione sotto mostra la direzione corretta.

Premete la scheda di memoria nello slot fino 3 a sentire click. Tiratela fuori. D Nota Se il registratore digitale è sulla posizione ON e non c’è la scheda di memoria inserita, sul display apparirà un segnale di attenzione. La scheda di memoria nella confezione del registratore digitale è già formattata e pronta all’uso. Se la scheda di memoria inserita non fosse formattata, il registratore digitale vi orirà l’opzione di formattarla. Andate al capitolo successivo per maggiori informazioni.

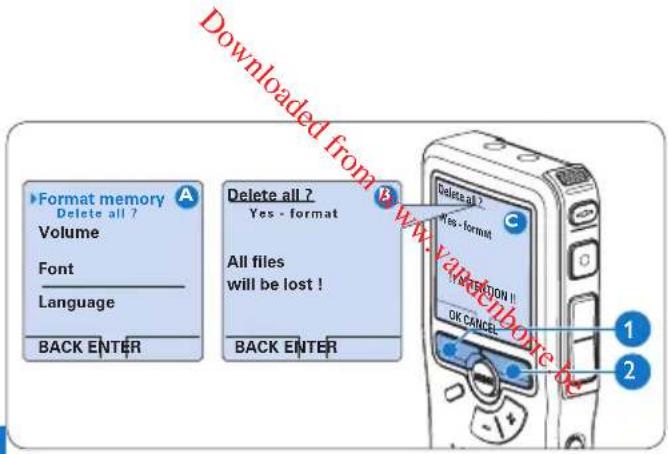

3.6 Formattazione di una nuova scheda

di memoria Quando si inserisce una nuova scheda di memoria, non formattata, o formattata precedentemente con altri dispositivi, il registratore digitale visualizzerà un messaggio per invitarvi a formattarla.

Per confermare ed iniziare il processo di for-1 mattazione, premere il pulsante smart

Per cancellare il processo di formattazione, 2 rimuovere la scheda di memoria oppure premere il pulsante smart CANCEL

Downloaded from www.vandenborre.be119Manuale di istruzioni ITALIANO

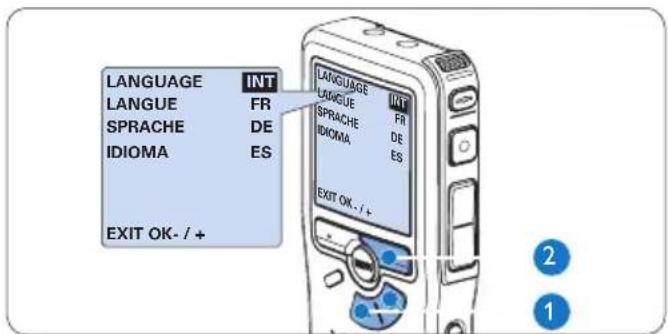

3.7.1 Impostazione della lingua

Al primo uso del registratore digitale si deve selezionare la lingua di visualizzazione. Premere i pulsante 1 + o –

sul registratore digitale per selezionare la lingua desiderata. Premere il pulsante smart 2

per confermare la selezione. La lingua selezionata compare sulla schermata. D Nota La lingua selezionata può essere modificata durante l‘uso dell‘ apparecchio. Per ulteriori informazioni consultare i capitoli Impostazione della lingua a pagina 133. EXIT OKLANGUAGELANGUESPRACHEIDIOMA INT

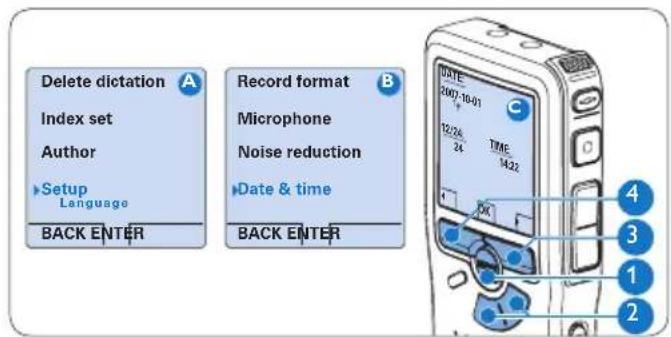

Impostazione data ed ora3.7.2 Dopo la selezione della lingua devono essere impostati la data e l‘ora sul registratore digitale. Premere ripetutamente il pulsante 1 + o –

per impostare l‘anno, mese e giorno. Premere il pulsante smart 2 →

per far scorrere la freccia su (↑) al prossimo campo. Dopo l‘impostazione del giorno premere 3 il pulsante smart →

per selezionare la visualizzazione dell’orario a 12 ore (AM/ PM) oppure a 24 ore poi impostare i dati di ora e minuti. Premere il pulsante smart 5 →

per confer- mare le impostazioni. Adesso il registratore digitale è pronto per il funzionamento.

D Nota Se avete impostato una data o un’ora sbagliata potete usare il pulsante smart ←

per ritornare indietro ed eettuare delle correzioni. Data e ora possono essere modificate anche più tardi tramite il menù. Per informazioni più dettagliate consulta- re i capitoli Impostazione data ed ora a pagina 133. Modalità di risparmio energetico3.8 Dopo 60 minuti di inattività, il registratore digitale attiva automaticamente la modalità di risparmio energetico e sullo schermo LCD vengono visualizzate la data e l‘ora. Premere qualsiasi pulsante per riattivarlo. Se il registratore digitale non viene utilizzato per più di due ore, si spegne completamente. Accen- dere l’unità spostando l’interruttore On/O in posizione OFF e nuovamente in posizione ON. Downloaded from www.vandenborre.be120 Manuale di istruzioni

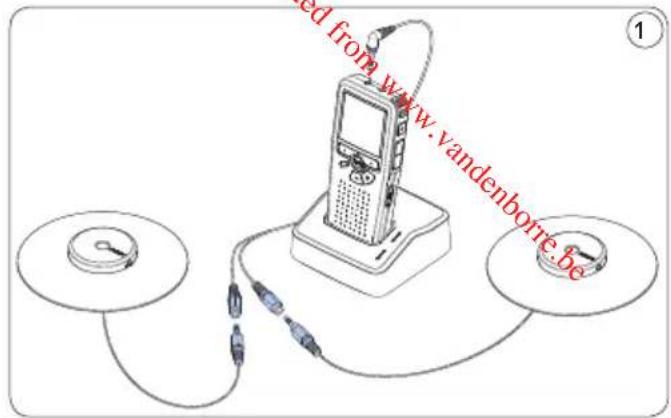

E Consigli Per le riunioni che prevedono un gran numero di partecipanti la gamma operativa può essere estesa unendo e collegando tre microfoni su ciascuna delle due prese microfono dell’adattatore Y.

Come usare il sistema di 4 registrazione Prima di registrare4.1 Il Pocket Memo ha un microfono mono incor- porato, utilizzato per registrare quando non è collegato un microfono esterno. Per migliorare la qualità acustica ed avere una portata maggiore durante la registrazione, usare i microfoni da riunione (per la registrazione di riunioni) o il microfono da intervista (per le interviste). D Nota Quando il Pocket Memo è collegato ad un microfono esterno, il microfono incorporato viene disattivato. Registrazione di riunioni: Collegare 4.1.1 e posizionare i microfoni da riunione Verificare che il registratore non sia in 1 funzione. Collegare lo spinotto dell’adattatore Y alla 2 presa del microfono del Pocket Memo. Collegare lo spinotto di ciascun microfono 3 ad una presa dell’adattatore Y.

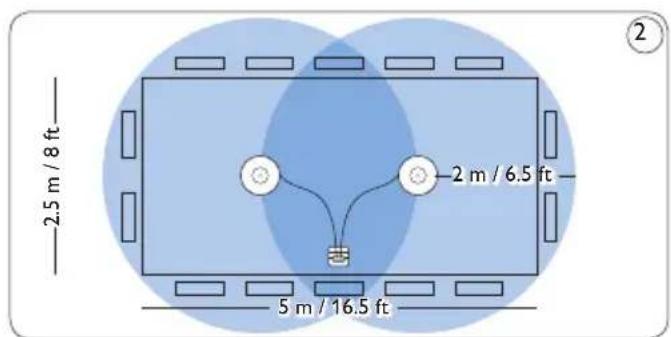

Per ottenere una qualità di registrazione 4 ottimale, posizionare i microfoni sul tavolo, in modo che tutti i partecipanti si trovino ad una distanza non superiore a 2 metri (6,5 piedi) dal microfono.

Downloaded from www.vandenborre.be121Manuale di istruzioni ITALIANO

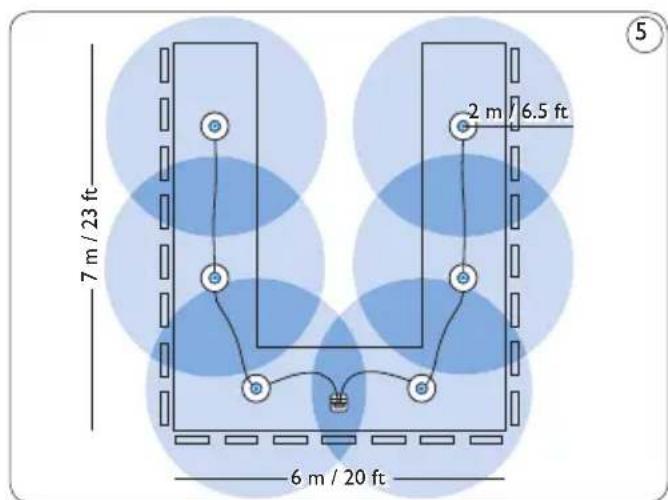

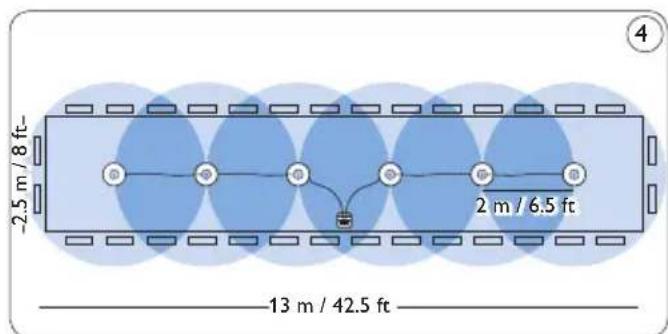

2.5 m / 8 ft13 m / 42.5 ft2 m / 6.5 ft

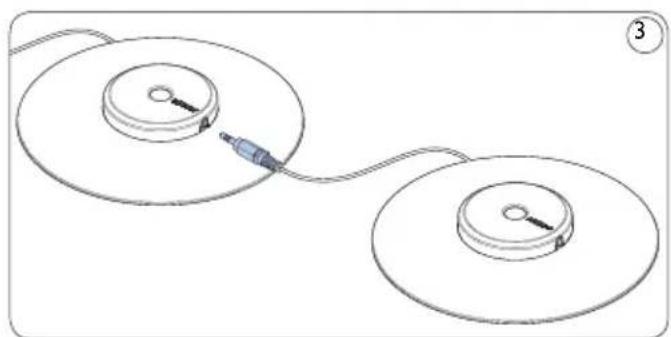

Collegare e posizionare fino a 6 microfoni per riunioni 6 m / 20 ft7 m / 23 ft 2 m / 6.5 ft Collegare e posizionare fino a 6 microfoni per riunioni Collegare il telecomando4.1.2 D Nota Quando il telecomando è collegato è possibile utilizzare tutti i pulsanti del registratore digitale ad eccezione del pulsante REC. Collegaro lo spinotto del telecomando alla 1 presa telecomando del registratore digitale. Registrazione di interviste: collegare 4.1.3 il microfono da intervista Verificare che il registratore non sia in 1 funzione. Inserire lo spinotto del microfono da 2 intervista con interruttore nella presa microfono del registratore digitale. Registrazione4.2 Come creare una nuova registrazione4.2.1 Si prega di seguire la prossima descrizione per eettuare la prima registrazione con il Vs. Conference Recording System: Controllate che la scheda di memoria sia 1 inserita. Per ulteriori informazioni consulta- Downloaded from www.vandenborre.be122 Manuale di istruzioni re la sezione Inserire ed espellere la scheda di memoria a pagina 117. Selezionare la posizione 2 ON dell‘interruttore On/O per mettere in funzione il registratore digitale.

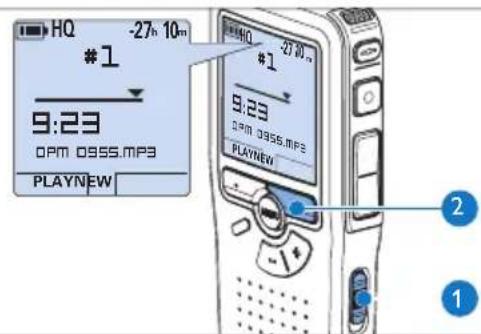

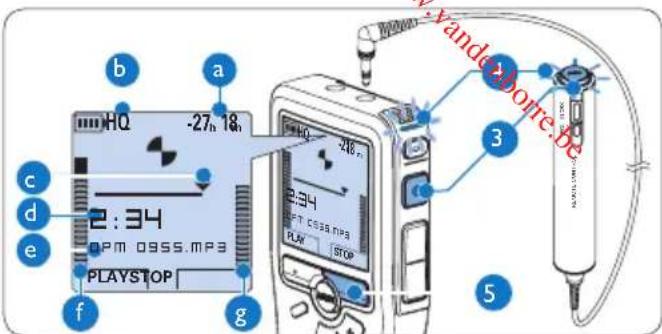

Premere il pulsante smart 3 NEW (Nuovo)

per creare una nuova registrazione. D Nota Il pulsante smart NEW (Nuovo) non è dispo- nibile se la registrazione corrente è vuota. PLAY NEW 9:23 DPM 0955.MP3

Premere il pulsante 4 REC

e iniziare a parlare. Durante la registrazione il LED dello stato attuale

è rosso. D Nota Quando il telecomando è collegato, il pulsante REC del registratore digitale è disattivata. Sul display vengono visualizzate le seguenti informazioni:

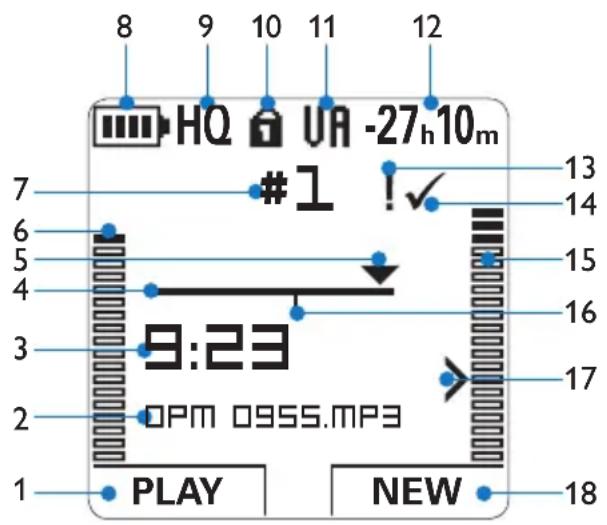

Tempo residuo della registrazione

Modalità registrazione

Posizione attuale della registrazione

Tempo della registrazione

Livello di registrazione (canale sinistro)

Livello di registrazione (canale destro) Per interrompere la registrazione, premere il 5 pulsante REC

o il pulsante smart STOP

E Consigli Premere il pulsante • EOL (Terminato) durante la registrazione per contrassegnare la registrazione come terminata e proseguire automaticamente la registrazione in un nuovo file. Per ulteriori informazioni consultare i capitoli Terminare (proteggere) una registrazione a pagina 123. Per impostare una segnalazione index • premere il pulsante INDEX durante la registrazione o la riproduzione. Per ulteriori informazioni consultare i capitoli Lavorare con gli indici (index) a pagina 131.

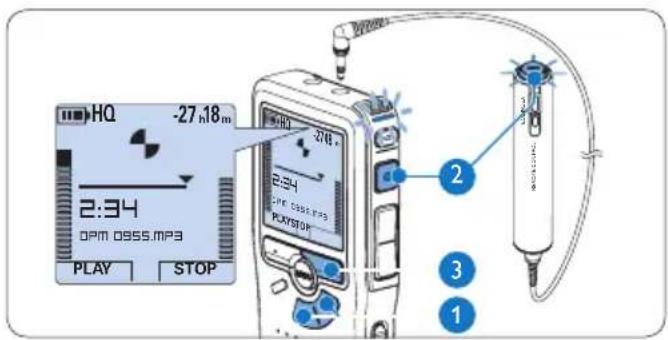

4.2.2 Come eettuare un’aggiunta ad una

registrazione (inserimento) A prescindere dalla posizione corrente all’interno della registrazione, le aggiunte ad una registrazione vengono sempre inserite al termine di un file, senza sovrascrivere la registrazione preesistente. Attenersi alla seguente procedura per eettuare l’inserimento all’interno della registrazione: Downloaded from www.vandenborre.be123Manuale di istruzioni ITALIANO Quando il dispositivo non è attivo, premere 1 il pulsante + o –

per selezionare il file in cui si desidera eettuare l’inserimento. Premere il pulsante 2 REC

e iniziare a parlare. La registrazione verrà automaticamente dettata alla fine della registrazione esistente. Premere il pulsante smart 3 STOP

per arrestare la registrazione. PLAY STOP 2:34 DPM 0955.MP3

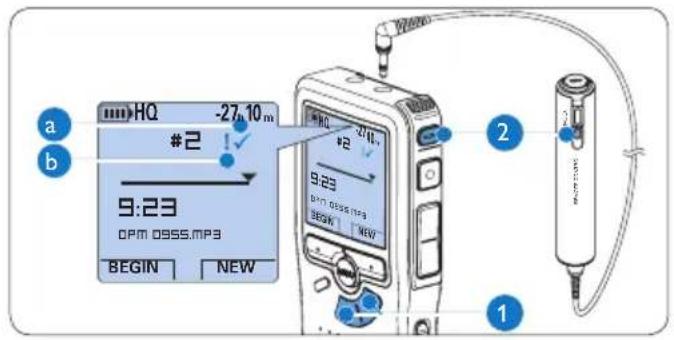

4.2.3 Terminare (proteggere) una

registrazione Quando si termina una registrazione e non serve apportare ulteriori modifiche, attenersi alla seguente procedura per contrassegnare la registrazione come „terminata“ e proteggerla da cancellazioni accidentali: Quando il dispositivo non è attivo, premere 1 il pulsante + o –

per selezionare la registrazione da contrassegnare come “terminata”. Premere il pulsante 2 EOL

per segnalare che il dettato è terminato. Il simbolo ┱ compare sulla schermata.

Se entro mezzo secondo il pulsante 3 EOL

viene premuto ancora una volta viene assegnato al dettato una priorità. Sullo schermo compare il simbolo ! segnalando che il dettato avrà priorità.

Se si vuole eettuare delle ulteriori modifiche 4 nel dettato premere ancora una volta il pulsante EOL

per eliminare l‘indicazione dettato terminato. BEGIN NEW 9:23 DPM 0955.MP3

E Consigli Philips SpeechExec software può essere configurato per scaricare (dal registratore digitale al PC) solo i file segnalati come terminati. C Avvertenza I file protetti vengono eliminati quando la scheda di memoria viene formattata o quando si utilizza la funzione ‘Cancellare tutte le registrazioni’.

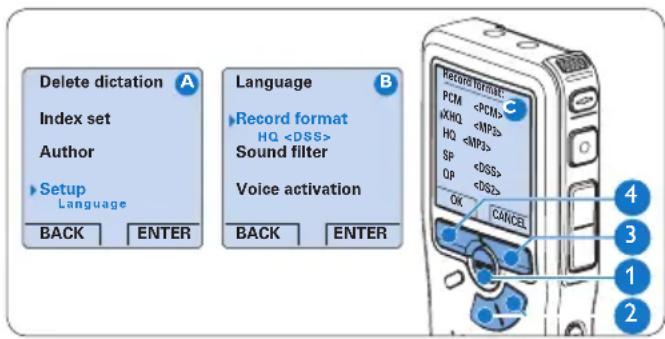

4.2.4 Come modificare il formato di

registrazione Il formato di registrazione determina la qualità della registrazione stessa e influisce sul numero dei file audio che possono essere memorizzati sulla scheda di memoria. Downloaded from www.vandenborre.be124 Manuale di istruzioni Il registratore digitale supporta i seguenti formati di registrazione: Formato di regi- strazione Formato file Canali registrati Tempo di regi- strazione (1 GB di memoria) PCM .wav 2 canali 1.5 ore XHQ .mp3 2 canali 18 ore HQ .mp3 2 canali 36 ore QP .ds2 (DSS QP) Mono 85 ore SP .dss (DSS SP) Mono 170 ore Quando il dispositivo non è attivo, premere 1 il pulsante MENU

per aprire il menù. Premere il pulsante 2 + o –

per selezionare la voce di menù Setup (Configurazione) e premere il pulsante smart ENTER.

Premere il pulsante 3 + o –

per evidenziare la voce di menù Record format (Formato di registrazione) e premere il pulsante smart ENTER

Premere il pulsante 4 + o –

per scegliere una modalità registrazione. Premere il pulsante smart 5

per salvare le impostazioni o premere il pulsante smart CANCEL (Annulla)

D Nota Per impostazione predefinita, il formato di reg- istrazione PCM non è disponibile e deve essere abilitata tramite Philips SpeechExec Dictate. Per ulteriori informazioni consultare i capitoli Con- figurazione avanzata a pagina 129. Registrazione PCM richiesde una SD card ad alta velocità.

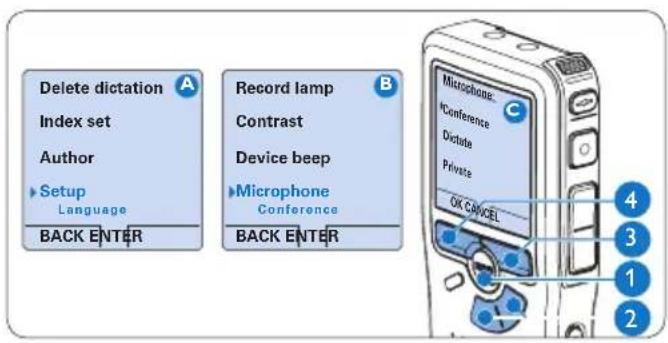

4.2.5 Regolare la sensibilità del microfono

Regolare la sensibilità del microfono secondo l’ambiente nel quale registrate. Premere ripetutamente il pulsante 1 MENU durante la registrazione per selezionare la sensibilità del microfono: Low (Private/basso), Medium (Dictate/medio) e High (Conference/alto). La sensibilità del microfono può essere modificate anche tramite il menù: Quando il dispositivo non è attivo, premere 1 il pulsante MENU

per aprire il menù. Premere il pulsante 2 + o –

per selezionare la voce di menù Setup (Configurazione) e premere il pulsante smart ENTER

Premere il pulsante 3 + o –

per selezionare la voce di menù Microphone (Microfono) e premere il pulsante smart ENTER.

Premere il pulsante 4 + o –

per selezionare la sensibilità del microfono: Low (Private/ basso), Medium (Dictate/medio) e High (Conference/alto). Premere il pulsante smart 5

per salvare le impostazioni o premere il pulsante smart CANCEL (Annulla)

Impostazione del filtro acustico4.2.6 Attivare il filtro acustico per ridurre al minimo i suoni a bassa ed alta frequenza ed ottimizzare le registrazioni vocali. Quando il dispositivo non è attivo, premere 1 il pulsante MENU

per aprire il menù. Premere il pulsante 2 + o –

per selezionare la voce di menù Setup (Configurazione) e premere il pulsante smart ENTER

Premere il pulsante 3 + o –

per selezionare la voce di menù Sound filter (Filtro acustico) e premere il pulsante smart ENTER

Premere il pulsante 4 + o –

Premere il pul- sante + o – Voice (Voce) (filtro acustico attivo), e Music (Musica) (filtro acustico disattivato). Premere il pulsante smart 5

per salvare le impostazioni o premere il pulsante smart CANCEL (Annulla)

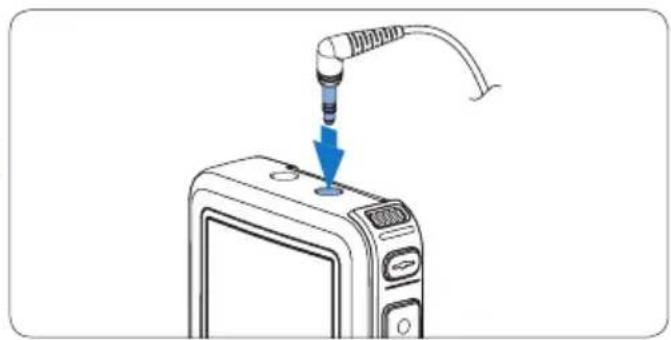

Monitoraggio delle registrazioni4.2.7 Le cue possono essere collegate al Pocket Memo per ascoltare la registrazione e monitorarne il livello. Collegare le cue alla presa cue del 1 registratore digitale. Premere il pulsante 2 + o – durante la regi- strazione per regolare il volume del suono. D Nota Il livello di registrazione non può essere regolato con il pulsante del volume. Regolare la sensibilità del microfono se il livello di registrazione è troppo basso o alto. Premere ripetutamente il pulsante MENU durante la registrazione per selezionare la sensibilità del microfono. Per ulteriori informazioni consultare i capitoli Regolare la sensibilità del microfono a pagina 124. Quando è attiva la registrazione ad attivazione vocale, il pulsante + o – modifica il livello soglia di registrazione e non il livello del volume. Downloaded from www.vandenborre.be126 Manuale di istruzioni Riproduzione4.3 Quando il dispositivo non è attivo, premere 1 il pulsante + or –

per selezionare la registrazione da riprodurre. Premere il pulsante smart 2 PLAY

per avviare la riproduzione. Sul display vengono visualizzate le seguenti informazioni:

Posizione della riproduzione

Modalità registrazione

Tempo di riproduzione

Nome del file Premere i pulsanti 3 + o –

per regolare il volume durante l’ascolto. Premere il pulsante smart 4 SPEED (Velocità)

per riprodurre il file più velocemente o lentamente. Premere il pulsante smart 5 STOP

per arrestare la riproduzione. STOP SPEED 2:34 DPM 0955.MP3

E Consigli Premere e tenere premuto il pulsante MENU per accedere alle altre informazioni relative a file, registratore e memoria. Descrizione delle funzioni di 4.3.1 riproduzione Riavvol- gimento rapido Quando il dispositivo non è attivo, premere bre- vemente il pulsante REW.

Premere il pulsante smart STOP

per arrestare il riavvolgimento o il pulsante smart PLAY

per arrestare il riavvolgi- mento ed avviare la riproduzione. Avanza- mento rapido Quando il dispositivo non è attivo, premere bre- vemente il pulsante FWD

Premere il pulsante smart STOP

per arrestare l’avanzamento rapido ed avviare la riproduzione. Riavvolgi- mento Tenere premuto il pulsante REW

durante la riproduzione o la registrazione. Rilasciare il pulsante REW per arrestare l’avvolgimento. Cue Tenere premuto il pulsante FWD

durante la riproduzione o la registrazione. Rilasciare il pulsante FWD per avviare la riproduzione. Indietro automatico Premere brevemente il pulsante REW

durante la riproduzione o la registrazione per tornare indietro di un secondo e avviare la riproduzione. PLAY NEW 5:16 DPM 0955.MP3

4.3.2 Riduzione del rumore

La funzione di riduzione del rumore riduce le interferenze di sottofondo e migliora la qualità del suono durante la riproduzione. Downloaded from www.vandenborre.be127Manuale di istruzioni ITALIANO Quando il dispositivo non è attivo, premere 1 il pulsante MENU

per aprire il menù. Premere il pulsante 2 + o –

per selezionare la voce di menù Setup (Configurazione) e premere il pulsante smart ENTER

Premere il pulsante 3 + o –

per selezionare la voce di menù Noise reduction (Riduzione del rumore) e premere il pulsante smart ENTER

Premere il pulsante 4 + o –

per scegliere tra On o O. Premere il pulsante smart 5

per salvare le impostazioni o premere il pulsante smart CANCEL (Annulla)

Cancellazione4.4 D Nota Prima di eliminare di un dettato assicurarsi che quello non sia segnalato con l‘indicazione detta- to terminato e la scheda di memoria non sia nel- la modalità read-only (solo lettura). Se il dettato è segnalato con l‘indicazione dettato terminato per annullarla premere il pulsante EOL.

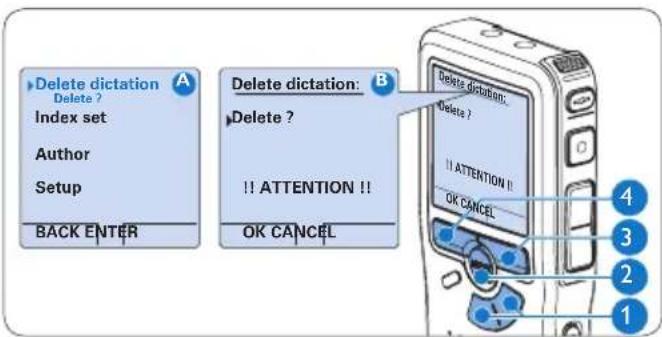

4.4.1 Cancellazione di un dettato

Per eliminare interamente un dettato seguire le prossime istruzioni: Quando il dispositivo non è attivo, premere 1 il pulsante + o –

per selezionare il file da eliminare. Premere il pulsante 2 MENU

per aprire il menù. Premere il pulsante 3 + o –

per selezionare la voce di menù Delete dictation (Elimina det- tato) e premere il pulsante smart ENTER

Per l‘eliminazione definitiva del dettato 4 premere il pulsante smart

. Se si cambia idea e non si ha intenzione di eettuare l‘eliminazione premere il pulsante smart CANCEL (Annulla)

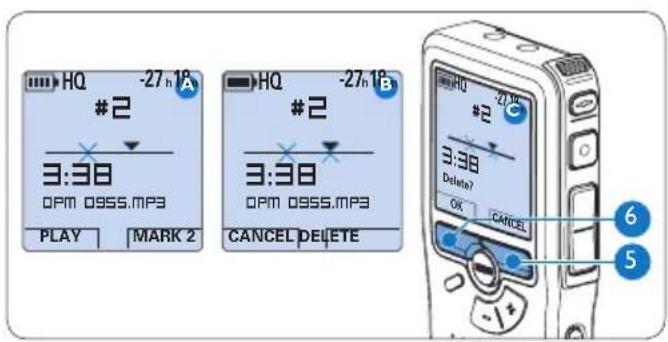

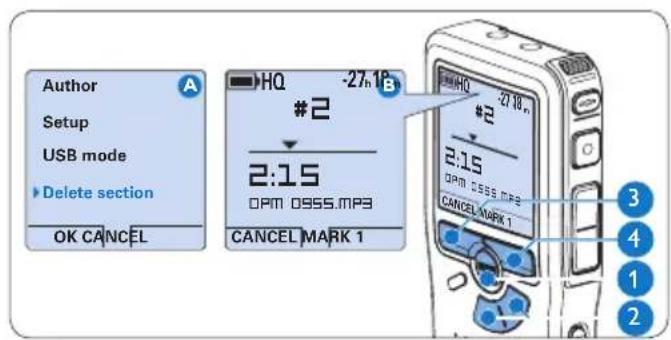

Cancellazione di una parte di 4.4.2 dettato Per eliminare una parte di un dettato seguire le prossime istruzioni: Usando i pulsanti di riproduzione o 1 avanzamento/riavvolgimento, raggiungere l’inizio della sezione da cancellare. Downloaded from www.vandenborre.be128 Manuale di istruzioni Quando il dispositivo non è attivo, premere 2 il pulsante MENU

per aprire il menù. Premere il pulsante 3 + o –

per selezionare la voce di menù Delete section (Cancellazione sezione) e premere il pulsante smart

Premere il pulsante smart 4 MARK 1

. Sul display viene visualizzato il simbolo di una X. CANCEL MARK 1 2:15 DPM 0955.MP3

Usando i pulsanti di riproduzione o avanza-5 mento/riavvolgimento trovare la seconda X e premere il pulsante smart MARK 2

. Vie- ne visualizzato il simbolo della seconda X. Per la rimozione della parte segnalata 6 premere il pulsante DELETE (Elimina)

, oppure, per uscire senza rimuovere la parte segnalata, premere il pulsante smart CANCEL (Annulla)

4.4.3 Come cancellare tutte le

registrazioni C Avvertenza I file contrassegnati come ‘terminati’ (EOL) vengono eliminati quando si utilizza la funzione ‘Cancellare tutte le registrazioni’. Per cancellare tutte le registrazioni attenersi alla seguente procedura: Quando il dispositivo non è attivo, premere 1 il pulsante MENU

per aprire il menù. Premere il pulsante 2 + o –

per selezionare la voce di menù Setup (Configurazione) e premere il pulsante smart ENTER

Premere il pulsante 3 + o –

per selezionare la voce di menù Delete dictations (Elimina dettati) e premere il pulsante smart ENTER

per confermare l’eliminazione, oppure premere il pulsante smart CANCEL (Annulla)

Downloaded from www.vandenborre.be129Manuale di istruzioni ITALIANO Funzioni avanzate del 5 sistema de registrazione Uso del software Philips SpeechExec5.1 Il software Philips SpeechExec può essere utilizzato per la configurazione avanzata del registratore digitale e per eseguire automaticamente il download, la conversione e il routing dei file dettati. D Nota Per informazioni dettagliate sul software, fare riferimento alla guida rapida di SpeechExec.

5.1.1 Configurazione avanzata

La Procedura guidata di configurazione del registratore digitale fa parte del software Philips Speech Exec Dictate e aiuta l’utente a configurare e impostare il registratore digitale. La procedura guidata aiuta gli utenti a configurare il formato ora, il feedback sonoro, la registrazione ad attivazione vocale (VOR), l’aspetto del display (modalità di visualizzazione, standard o avanzata), il formato di registrazione, la sensibilità del microfono, il nome degli autori, e il download dei file su PC. Collegare il registratore digitale al PC 1 utilizzando un cavo USB. Lanciare il software 2 Philips SpeechExec Dictate. Fare clic su 3 Settings > General Settings (Impostazioni > Impostazioni generali) sulla barra dei menù per aprire il menù Settings (Impostazioni). Ora selezionare DPM/DT Configuration > DPM Wizard (Configurazione DPM/DT > Procedura guidata DPM) dall‘elenco a sinistra. Fare clic sul pulsante 4 Start Wizard... (Avvia procedura guidata...) per aprire la procedura guidata. Seguire le istruzioni a video per personalizzare in base alle proprie esigenze il registratore digitale. Fare clic sul pulsante 5 Finish (Fine) per chiudere la procedura guidata e confermare il trasferimento al registratore digitale delle nuove impostazioni. D Nota Quando il registratore digitale viene collegato per la prima volta al PC, Windows rileva automaticamente la nuova periferica e installa immediatamente i driver necessari. Una volta completata l‘installazione, è possibile che Windows richieda il riavvio del PC. Downloaded from www.vandenborre.be130 Manuale di istruzioni Scaricare le registrazioni sul PC5.1.2 Grazie al supporto di archivizione di massa USB, il registratore digitale viene visualizzato automaticamente come unità esterna non appena viene collegato al computer. È quindi facilmente accessibile con qualsiasi programma per Microsoft Windows, proprio come un‘unità normale. Usare il software Philips SpeechExec per eseguire in automatico il download, la conversione e il routing dei file. Eseguire una registrazione con il registratore 1 digitale. Lanciare il software 2 Philips SpeechExec Dictate. Connettere il registratore digitale al PC 3 usando il cavo USB oppure la base di connessione. Per impostazione predefinita, le registrazioni 4 eettuate sul registratore digitale saranno scaricate automaticamente su PC e trasferite nella cartella Finished dictations (Dettati terminati) della worklist. D Nota Dopo aver collegato il registratore digitale si può usare il menù Settings (Impostazioni) o la procedura di configurazione guidata per impostare i file da scaricare e il modo in cui eseguire il download.

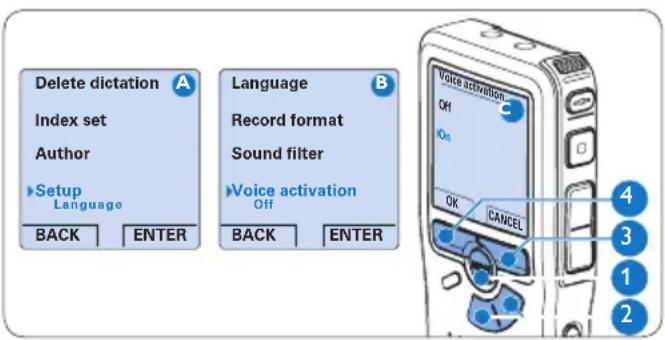

5.2 Usare la registrazione ad

attivazione vocale (VOR) La registrazione ad attivazione vocale (VOR) è una funzionalità molto comoda che consente di dettare testi avendo le mani libere. Quando l’attivazione vocale è accesa, la registrazione inizierà quando cominciate a parlare. Quando vi fermate, il registratore digitale interromperà la registrazione, rincominciando solo quando ricomincerete a parlare. Quando il dispositivo non è attivo, premere 1 il pulsante MENU

per aprire il menù. Premere il pulsante 2 + o –

per selezionare la voce di menù Setup (Configurazione) e premere il pulsante smart ENTER

Premere il pulsante 3 + o –

per selezionare la voce di menù Voice activation e premere il pulsante smart ENTER

per scegliere tra O o On. Premere il pulsante smart 5

per salvare le impostazioni o premere il pulsante smart CANCEL (Annulla)

per uscire dal sottomenù senza modificare le impostazioni. BACK ENTERLanguageRecord formatSound filterVoice activation Off OK CANCELVoice activation: Off

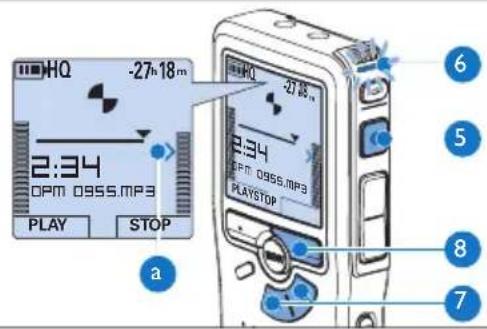

Downloaded from www.vandenborre.be131Manuale di istruzioni ITALIANO Premere il pulsante 6 REC

e iniziare a parlare. Durante la registrazione il LED

si illumina di rosso. Quando il livello sonoro è al di sotto del livello soglia

registrazione si interrompe dopo tre secondi e il LED lampeggia. Premere il pulsante 7 + o –

per regolare il livello sonoro di soglia durante la registrazione

Premere il pulsante smart 8 STOP

per arrestare la registrazione. PLAY STOP 2:34 DPM 0955.MP3

5.3 Lavorare con gli indici (index)

Gli indici possono essere usati per segnalare alcuni punti nella registrazione. Un punto da segnalare, ad esempio può essere l’inizio della parte più importante o la parte di registrazione che necessita di essere rivista successivamente. Inserire una segnalazione index5.3.1 Premere il pulsante 1 INDEX

durante la registrazione o la riproduzione per inserire una segnalazione index

. Il numero index viene visualizzato per due secondi. STOP SPEED INDEX 1 DPM 0955.MP3

Eliminare una segnalazione index5.3.2 Usando i pulsanti di riproduzione, 1 avanzamento rapido e riavvolgimento rapido, portarsi sulla segnalazione index da eliminare

Quando il dispositivo non è attivo, premere 2 il pulsante INDEX

per eliminare la segnalazione index. PLAY NEW 2:34 DPM 0955.MP3

Downloaded from www.vandenborre.be132 Manuale di istruzioni

5.3.3 Eliminare tutte le segnalazioni index

Quando il dispositivo non è attivo, premere 1 il pulsante MENU

per aprire il menù. Premere il pulsante 2 + o –

per selezionare la voce di menù Delete indices (Elimina index) e premere il pulsante smart ENTER

per confermare l’eliminazione, oppure premere il pulsante smart CANCEL (Annulla)

D Nota La voce di menù Delete indices (Elimina index) è disponibile solo se il dettato corrente contiene almeno una segnalazione index.

5.4 Assegnare un nome autore

Ad ogni registrazione si può assegnare una parola chiave, per esempio il nome dell’autore. La parola chiave può essere utilizzata per identificare le registrazioni e il routing automatico dei file nel software Philips SpeechExec. D Nota Come prima cosa si devono impostare i nomi degli autori con il software Philips SpeechExec. Per ulteriori informazioni consultare la sezione Configurazione avanzata a pagina 129. Per impostazione predefinita sul registratore digitale è disponibile la categoria di parole chiave AUTORE con le parole chiave ‘DPM 9370’ e ‘- - -’ (vuoto = valore di default). Per assegnare un nome autore alla registrazione: Quando il dispositivo non è attivo, premere 1 il pulsante MENU

per aprire il menù. Premere il pulsante 2 + o –

per selezionare la voce di menù Author (Autore). Premere il pulsante smart 3 ENTER

per visualizzare l’elenco dei nomi. Premere il pulsante 4 + o −

per selezionare un nome. Premere il pulsante smart 5

Downloaded from www.vandenborre.be133Manuale di istruzioni ITALIANO Funzioni display e s5.5 onoro Impostazione della lingua5.5.1 Quando si usa il dispositivo per la prima volta, viene richiesto di impostare la lingua dell’interfaccia utente. Se la lingua non è corretta cambiarla con la seguente procedura: Quando il dispositivo non è attivo, premere 1 il pulsante MENU

per aprire il menù. Premere i pulsanti 2 + o –

per selezionare la voce di menù Setup (Configurazione) e premere il pulsante smart ENTER

per selezionare la voce di menù Language (Lingua) e premere il pulsante smart ENTER

per selezionare la lingua desiderata. Premere il pulsante smart 5

5.5.2 Impostazione data ed ora

Quando si usa il dispositivo per la prima volta, viene richiesto di impostare la data e l’ora. Se le impostazioni non sono corrette impostarle con la seguente procedura: Quando il dispositivo non è attivo, premere 1 il pulsante MENU

per aprire il menù. Premere i pulsanti 2 + o –

per selezionare la voce di menù Setup (Configurazione) e premere il pulsante smart ENTER

per selezionare la voce di menù Date & time (Data ed ora) e premere il pulsante smart ENTER

per impostare l‘anno, mese e giorno. Premere il pulsante smart 5 →

, per far scorrere la freccia su (↑) al prossimo campo. Dopo l‘impostazione del giorno premere 6 il pulsante smart →

per selezionare la visualizzazione dell’orario a 12 ore (AM/ PM) oppure a 24 ore poi impostare i dati di ora e minuti. Premere il pulsante smart 8 →

per confermare le impostazioni. Adesso il Pocket Memo è pronto per il funzionamento. BACK ENTERDelete dictationIndex setAuthorSetupLanguageBACK ENTERRecord formatMicrophoneNoise reductionDate & time

Downloaded from www.vandenborre.be134 Manuale di istruzioni D Nota Se avete impostato una data o un’ora sbagliata potete usare il pulsante smart ←

per ritornare indietro ed eettuare delle correzioni.

5.5.3 Retroilluminazione

Per impostazione predefinita il display del registratore digitale viene retroilluminato per 8 secondi quando si preme un pulsante. Quando il dispositivo non è attivo, premere 1 il pulsante MENU

per aprire il menù. Premere i pulsanti 2 + o –

per selezionare la voce di menù Setup (Configurazione) e premere il pulsante smart ENTER

per selezionare la voce di menù Backlight (Retroilluminazione) e premere il pulsante smart ENTER

per scegliere tra 8 secondi, 20 secondi e O. Premere il pulsante smart 5

5.5.4 Spia di registrazione

Se abilitato, il LED si illumina di rosso e lampeggia durante la registrazione. Quando il dispositivo non è attivo, premere 1 il pulsante MENU

per aprire il menù. Premere i pulsanti 2 + o –

per selezionare la voce di menù Setup (Configurazione) e premere il pulsante smart ENTER

per selezionare la voce di menù Record lamp (Spia di registrazione) e premere il pulsante smart ENTER

per scegliere tra On o O. Premere il pulsante smart 5

Downloaded from www.vandenborre.be135Manuale di istruzioni ITALIANO

Il contrasto dello schermo LCD può essere regolato a seconda del livello di illuminazione disponibile nell’ambiente in cui ci si trova e in base alla proprie preferenze di visualizzazione. Quando il dispositivo non è attivo, premere 1 il pulsante MENU

per aprire il menù. Premere i pulsanti 2 + o –

per selezionare la voce di menù Setup (Configurazione) e premere il pulsante smart ENTER

per selezionare la voce di menù Contrast (Contrasto) e premere il pulsante smart ENTER

per regolare il contrasto. Premere il pulsante smart 5

5.5.6 Avviso acustico del dispositivo

Come impostazione predefinita il Pocket Memo emette un avviso acustico (bip) quando: si raggiunge la fine del file durante la • riproduzione si raggiunge una segnalazione index durante • l’avanzamento o il riavvolgimento rapido il livello batteria scende al di sotto del 10%• la memoria disponibile è inferiore a due • minuti non è possibile eseguire un comando• Quando il dispositivo non è attivo, premere 1 il pulsante MENU

per aprire il menù. Premere i pulsanti 2 + o –

per selezionare la voce di menù Setup (Configurazione) e premere il pulsante smart ENTER

per selezionare la voce di menù Device beep (Avviso acustico) e premere il pulsante smart ENTER

per scegliere tra On o O. Premere il pulsante smart 5

Downloaded from www.vandenborre.be136 Manuale di istruzioni Impostazioni menù5.6

SETUP MENU RECORD FORMAT (sezione 4.2.4 pagina 123) Premere il pulsante MENU AUTHOR (KEYWORD) (sezione 5.4 pagina 132)

DELETE SECTION (sezione 4.4.2 pagina 127)

DELETE DICTATION (sezione 4.4.1 pagina 127)

DELETE ALL INDICES (sezione 5.3.3 pagina 132) USB MODE (sezione 3.4.2 pagina 116)

PRIORITY HIGH/NORMAL (sezione 4.2.3 pagina 123)

INDEX SET / CLEAR (sezione 5.3 pagina 131)

LANGUAGE (sezione 5.5.1 pagina 133) VOICE ACTIVATION (sezione 5.2 pagina 130)

BACKLIGHT (OFF/8 s/20 s) (sezione 5.5.3 pagina 134) LCD CONTRAST (sezione 5.5.5 pagina 135)

RECORD LAMP ON / OFF (sezione 5.5.4 pagina 134)

DEVICE BEEP ON / OFF (sezione 5.5.6 pagina 135) DATE & TIME (sezione 5.5.2 pagina 133)

MICROPHONE SENSITIVITY (sezione 4.2.5 pagina 124)

FORMAT MEMORY (sezione 3.6 pagina 118)

SOUND FILTER (sezione 4.2.6 pagina 125) NOISE REDUCTION (sezione 4.3.2 pagina 126)

USB QUICK CHARGE (sezione 3.4.2 pagina 116)

D Nota Alcune impostazioni come definire il nome dell’autore o cambiare modalità di visualizzazione, sono disponibili solo con Philips SpeechExec Dictate. Per ulteriori informazioni consultare i capitoli Configurazione avanzata a pagina 129. Limitazione della responsabilità e note La società Philips eettua una complessa procedura di test sui prodotti utilizzando le configurazioni più conosciute. Però visto che i PC vengono continuamente aggiornati e i driver degli impianti sempre migliorati, non possiamo garantire un uso senza malfunzionamenti. Downloaded from www.vandenborre.be137Gebruikershandleiding NEDERLANDS Gebruikershandleiding 1 Welkom 138
