MANUALE UTENTE LL 10.0 AEG

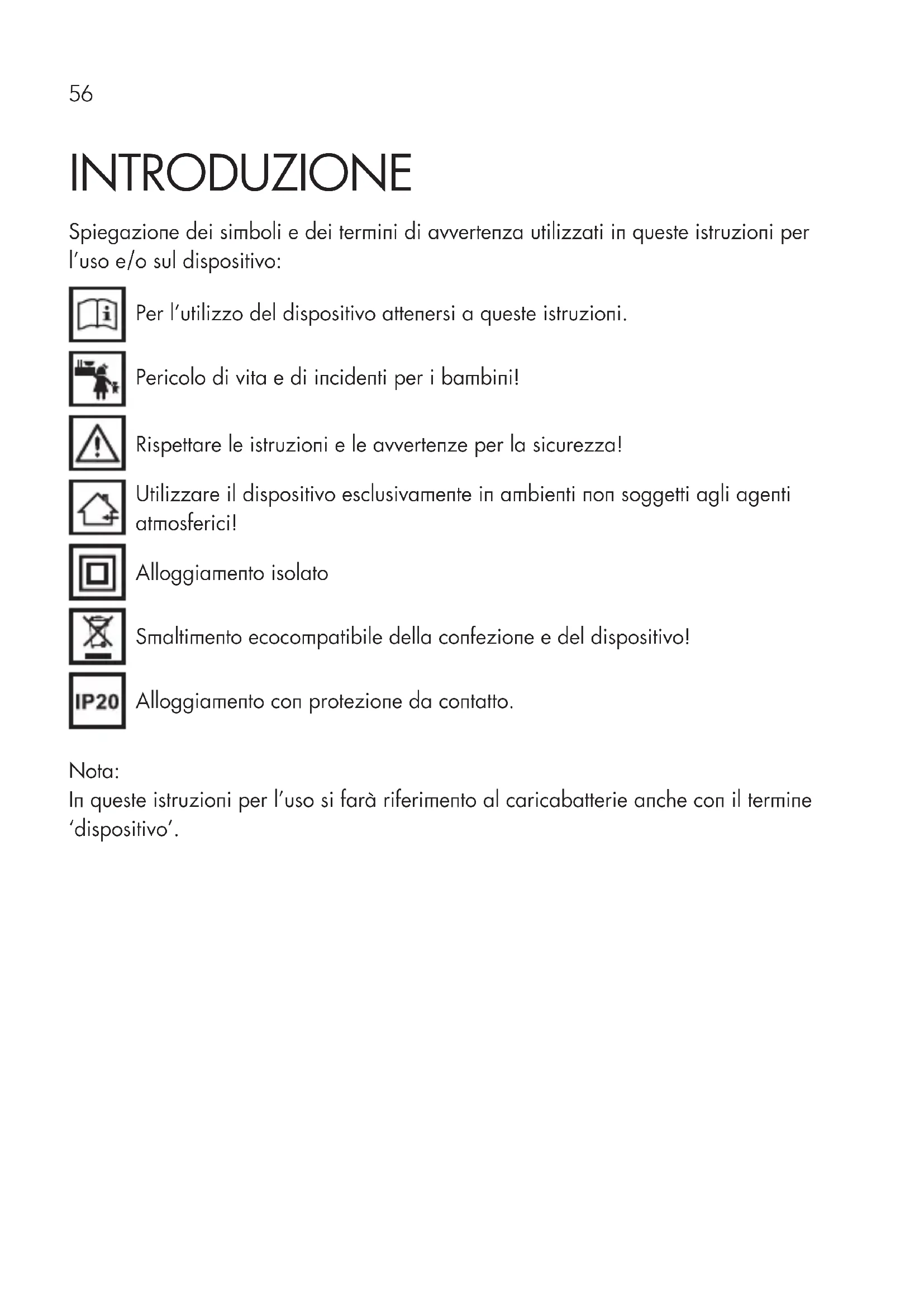

Uso conforme Questo caricabatterie è adatto per ricaricare le batterie piombo-acido aperte e molti accumulatori (batterie) piombo-acido chiusi che non necessitano manutenzio- ne, quali i tipi impiegati su auto, navi, autocarri e altri veicoli, ad esempio:

batterie AGM (elettrolita in matrice di fibre di vetro)

batterie piombo-acido che non necessitano manutenzione (MF) Questo prodotto non è concepito per essere usato da persone (compresi bambini) con limitate capacità fisiche, sensoriali o mentali o senza sufficiente esperienza e/o che non hanno le nozioni necessarie. Tenerlo lontano dalla portata dei bambini. Il prodotto non è destinato all’uso commerciale. Ogni altro uso o modifica del dispositivo è considerato improprio e può causare pericoli. Il produttore è esonerato da qualunque responsabilità per danni derivanti da un uso improprio del dispositivo. Fornitura Controllare la fornitura subito dopo averla aperta. Controllare se il dispositivo o i componenti sono danneggiati. Non utilizzare il dispositivo o componenti guasti.

Caricabatterie con microprocessore LL 10.0

Istruzioni per l’uso

Cavo collegamento polo con morsetti

Cavo collegamento polo con occhielli Disponibili come accessori per l’attacco comfort:

cavo collegamento polo con occhielli

cavo collegamento batteria per presa di bordo Consegnare la documentazione completa agli altri utenti!58 Dati tecnici Modello LL 10.0 Codice articolo 97019 Potenza assorbita 220 - 240 V AC 50/60 Hz Corrente in entrata max. 1,3 A Potenza 12 V DC / 24 V DC Tensione di carica (max.) 14,7 V / 29,4 V Corrente di carica +/-10% 12 V: 2 A / 6 A / 10 A 24 V: 2 A / 10 A Capacità batteria raccomandata

Tipo di batterien Batterie piombo-acido (WET, MF, AGM e GEL) Protezione alloggiamento IP 20IT

SICUREZZA Indicationi di sicurezza generali Leggere tutte le indicazioni e le istruzioni di sicurezza. Omissioni nell’osservanza delle indicazioni di sicurezza e delle istruzioni possono provocare scosse elettriche, ustioni e/o gravi lesioni. Conservare per future consultazioni tutte le indicazioni di sicurezza e le istruzioni. Attenzione! Pericolo di vita e di incidenti per i bambini piccol i! Non lasciare mai il materiale d’imballaggio in mano a bambini senza la supervisione di un adulto. Non permet- tere ai bambini di giocare con i cavi - pericolo di strangolamento! Non permettere ai bambini di giocare con i componenti di montaggio e fissaggio poiché questi potrebbero venire ingeriti causando soffocamento. Il produttore non è da considerarsi responsabile per danni causati da:

Collegamento e/o funzionamento non corretto.

Azioni violente esterne, danni al dispositivo e/o a suoi componenti dovuti ad azioni meccaniche o sovraccarico.

Ogni tipo di modifica del dispositivo.

Utilizzo del dispositivo per scopi diversi da quelli descritti in questo manuale d’uso.

Danni conseguenti a un utilizzo non conforme alla destinazione d’uso e/o a batterie difettose.

Umidità e/o aerazione insufficiente.

Apertura non autorizzata del dispositivo. Che porta al decadimento della garanzia.60 Pericolo di corrosione!

Le batterie contengono acido dannoso per gli occhi e per la pelle. Durante il processo di ricarica vengono emessi gas e vapori dannosi per la salute.

Evitare qualsiasi contatto con l’acido corrosivo della batteria. In caso di contatto con l’acido della batteria, lavare subito con abbondante acqua corrente la parte del corpo e gli oggetti interessati. In caso di contatto degli occhi con l’acido della batteria, lavarli subito con abbondante acqua corrente per almeno 5 minuti. Rivolgersi quindi a un medico.

Utilizzare sempre occhiali protettivi e guanti antiacido. Proteggere i vestiti, ad esempio con un grembiule.

Non rovesciare la batteria, perché l’acido potrebbero fuoriuscire.

Accertarsi che ci sia sempre un’aerazione sufficiente.

Durante la ricarica della batteria può prodursi gas tonante (ossigeno e idrogeno in forma gassosa). Il contatto con fiamme libere (scintille, calore, ecc.) provoca esplosioni.

Non caricare mai la batteria in prossimità di fiamme libere o luoghi in cui può verificarsi la formazione di scintille.

Accertarsi che ci sia sempre un’aerazione sufficiente.

Per evitare danni al dispositivo, accertarsi che la tensione di rete corrisponda a quella d’ingresso del dispositivo (220 - 240 V CA)

Attaccare e staccare i cavi di collegamento della batteria soltanto quando il caricabatterie non è collegato alla presa di alimentazione.

Durante il processo di ricarica non coprire il caricabatterie, perché questo potrebbe subire danni causati dall’eccessivo surriscaldamento.

Nel caso in cui sia visibile del fumo o sia presente un odore insolito, sospendere immediatamente l’utilizzo del dispositivo.

Non utilizzare il dispositivo in locali in cui si trovano materiali esplosivi o infiam- mabili (ad esempio benzina o solventi).IT

Pericolo di folgorazione!

I caricabatterie possono condizionare il funzionamento di impianti elettronici, quali ad esempio i pace-maker, e quindi essere pericolosi per le persone che li portano.

Accertarsi sempre di conservarlo in un luogo asciutto e sicuro. La penetrazione di acqua nei dispositivi elettrici accresce il pericolo di folgorazione.

Assicurarsi che tutte le spine e i cavi siano privi di umidità. Non collegare mai il dispositivo alla rete elettrica con mani umide o bagnate.

Non afferrare mai entrambi i morsetti di collegamento quando il dispositivo è in funzione.

Staccare la spina dalla presa di corrente prima di collegare/scollegare il cavo di carica dalla batteria o se il dispositivo non viene più utilizzato.

Rimuovere tutti i cavi del dispositivo dalla batteria prima di avviare il veicolo.

Per scollegare il cavo dalla presa tirarlo esclusivamente dalla spina. Altrimenti il cavo potrebbe danneggiarsi.

Non utilizzare dispositivi danneggiati. Danneggiamenti del dispositivo o del cavo di rete aumentano il rischio di folgorazione.

Non tentare di smontare o riparare il dispositivo. In caso di dispositivo o cavo di rete difettoso o danneggiato, rivolgersi subito a un centro specializzato.

Pericolo di cortocircuito! Prestare attenzione a che i due morsetti batteria del cavo di carica non si tocchino quando la spina viene inserita nella presa di cor- rente. Accertarsi inoltre che i morsetti e i poli della batteria non siano a contatto con oggetti conduttori (ad esempio attrezzi).

Non utilizzare mai il cavo per spostare o trascinare il dispositivo.62 Pericolo di lesioni!

Non cercare mai di caricare batterie danneggiate, non ricaricabili o congelate.

Non utilizzare il caricabatterie per caricare batterie a celle secche. Queste potrebbero infatti scoppiare causando lesioni a persone o danni materiali.

Prima di utilizzare il dispositivo leggere le istruzioni e le avvertenze per la sicu- rezza delle batterie da caricare e del veicolo. Pericolo di danneggiamento!

Non posizionare mai il dispositivo su o in vicinanza della batteria da ricaricare. I gas prodotti dalla batteria potrebbero danneggiare il dispositivo. Posizio- nare il caricabatterie tanto lontano dalla batteria quanto lo permette il cavo di collegamento.

Non mettere mai in funzione il dispositivo nel caso in cui fosse caduto per terra o risultasse danneggiato in altro modo. Rivolgersi a un elettricista qualificato per un controllo e una riparazione.IT

DESCRIZIONE DEL PRODOTTO

Nr. Denominazione Funzione 1 Tasto 12 V / 24 V per la selezione della tensione. Visualizzazione nel display (12P o 24P) in base alla selezione effettuata. 2 Tasto 2 A / 6 A / 10 A per la selezione della corrente di carica. Visualizzazione tramite il LED corrispon- dente. 3 Tasto START / STOP per avviare e interrompere il processo di ricarica.

Nr. Denominazione Funzione 4 Tasto DISPLAY per commutare la visualizzazione dei parametri sul display. 5 Attacco a spina comfort 6 Cavo collegamento polo (+) con attacco a occhiello (rosso) 7 Cavo collegamento polo (-) con attacco a occhiello (nero) 8 Display per la visualizzazione dei parametri. 9 LED V / A / % (rosso) Visualizzazione del parametro di carica selezionato. Commutabile attraverso il tasto (4). 10 LED “Bad Battery” (rosso) si illumina se la tensione batteria è tra 0,5 V e 1,5 V. 11 LED 2 A / 6 A / 10 A (rosso) Visualizzazione della corrente di carica selezionata. Commutabile attraverso il tasto (2). 12 Cavo collegamento polo (+) con morsetto (rosso) Per collegare il caricabatterie alla batteria (polo +) 13 Cavo collegamento polo (-) con morsetto (nero) Per collegare il caricabatterie alla batteria (polo -) 14 Cavo di rete con spina per la tensione di alimentazione. 15 LED ”Power“ (verde) si illumina quando il cavo di rete viene collegato. 16 LED “Full” (verde) si illumina quando la batteria è comple- tamente carica. 17 LED “Charge” (arancione) si illumina durante il processo di ricarica. 18 LED “Error” (rosso) si illumina in caso di collegamento errato. Contemporaneamente si attiva un segna- le acustico. 19 Manico per il trasporto del caricabatterie.IT

Funzioni Questo caricabatterie è provvisto di un microprocessore (MCU - Micro-Computer- Unit) e di funzioni interamente automatiche di ricarica, diagnosi, recupero e manutenzione. Dopo aver selezionato il tipo di batteria collegata (12 V o 24V) il caricabatterie riconosce la capacità e lo stato della batteria e determina i parametri di ricarica necessari (tensione di ricarica, corrente di ricarica). In questo modo il processo di ricarica si svolgerà in modo efficiente e sicuro. Se la tensione batteria selezionata è errata oppure se la batteria è difettosa, la ricarica non avviene e il LED “Error” (15) si illumina (vedere anche “Ricerca errori”). Grazie alla funzione “carica di mantenimento”, il caricabatterie può rimanere collegato di continuo. Lo stato di carica completa viene così mantenuto. UTILIZZO Prima dell’uso Avvertenza! Prima di utilizzare il dispositivo assicurarsi di aver letto con attenzione le istruzioni relative alla batteria e al veicolo e di aver compreso le avvertenze per la sicurezza.

Utilizzare sempre occhiali protettivi e guanti antiacido.

Accertarsi che ci sia sempre un’aerazione sufficiente.

Assicurarsi che i poli della batteria siano puliti. Se la batteria non dispone di co- perchi di ventilazione, riempire ogni cella della batteria con acqua distillata fino al livello raccomandato dal produttore. Non riempire eccessivamente le celle. Collegamento del dispositivo

1. Collegare il cavo di collegamento polo

necessario (con attacchi a occhiello o morsetti) all’attacco a spina comfort (5) nel caricabatterie.

2. Collegate il cavo di allacciamento con pola-

rità (+) al terminale positivo della batteria.

3. Collegate il cavo di allacciamento nero

con polarità (-) al terminale negativo della batteria.

Avvertenza: quando la batteria è completamente carica, il dispositivo passa alla carica di mantenimento per mantenere appunto la carica e proteggere la batteria da un’ali- mentazione eccessiva.

1. Premendo ripetutamente il tasto “12 V / 24 V” (1) selezionare la modalità di

ricarica desiderata, 12 V o 24 V. La selezione effettuata verrà visualizzata sul display.

2. Premendo ripetutamente il tasto “2 A / 6 A / 10 A” (2) selezionare la corrente

di carica desiderata.

3. Avviare il processo di ricarica premendo il tasto “START / STOP” (3).

Il processo di ricarica ha inizio. Il LED “Charge” (17) si illumina. Se la batteria non è collegata correttamente, il LED “Error” (18) si illumina. In tali casi, staccare il caricabatterie e la batteria e verificare il collegamento (fare riferi- mento anche a “Ricerca degli errori”). Se viene rilevato un difetto della batteria, il LED “Bad Battery” (10) si illumina. Quando il LED “Full” (16) si illumina e il LED “Charge” (17) si spegne, la batteria è completamente carica. Avvertenza: quando la batteria è completamente carica, il dispositivo passa alla carica di mantenimento per mantenere appunto la carica e proteggere la batteria da un’ali- mentazione eccessiva. Commutazione della visualizzazione Durante il processo di ricarica la pressione ripetuta del tasto DISPLAY (8) permette- rà di visualizzare i seguenti parametri:IT

T = Tensione di carica

A = Corrente di carica

% = Stato di carica della batteria Prima del processo di ricarica è possibile visualizzare soltanto la tensione batteria attuale; dopo il processo di ricarica può essere visualizzato soltanto lo stato di carica. Durata della ricarica La durata di ricarica di una batteria dipende essenzialmente dal suo stato di carica e dalla sua capacità. Durata della ricarica in ore (ca.) Modello LL 10.0 2 A 12 V / 24 V 6 A 12 V 10 A 12 V / 24 V 10 Ah 7 h 2 h 1,5 h 25 Ah 17 h 6 h 3 h 50 Ah 33 h 11 h 7 h 75 Ah 49 h 16 h 10 h 100 Ah 65 h 21 h 13 h 125 Ah 82 h 26 h 16 h 150 Ah 98 h 32 h 19 h 200 Ah 130 h 42 h 25 h Fine del processo di ricarica e stacco del caricabatterie

1. Staccare sempre prima la spina dalla presa a corrente alternata 230 V.

2. Scollegare il cavo di collegamento polo nero (-) dal polo negativo della batteria.

3. Scollegare il cavo di collegamento polo rosso (+) dal polo positivo della

batteria. Capacità batteria Corrente di ricarica (max.)68

Fase 1: verifica dello stato Il caricabatterie verifica lo stato della batteria e calcola i parametri di ricarica necessari. Tensione Funzione da 0 V a 0,5 V Il LED “Error” (18) si illumina. Collegamento errato. da 0,5 V a 1,5 V Il LED “Bad Battery” (10) si illumina. Difetto batteria. da 1,5 V a 12 V Il processo di ricarica ha inizio. da 12 V a 14 V La carica tampone ha inizio. da 14 V a 15 V Batteria completamente carica. Il LED “Full” (11) si illumina. > 15 V Il LED “Error” (18) si illumina. Fase 2: precarica La batteria viene caricata con una corrente ridotta in modo da riportarla a uno stato idoneo alla carica. Fase 3: soft start La batteria viene caricata con una corrente ridotta. Fase 4: ricarica completa La batteria viene ricaricata in modo rapido e sicuro con la corrente di carica impostata. Fase 5: carica di assorbimento La batteria viene ricaricata a una tensione finale costante fino a quando non scorre più corrente di ricarica. Fase 6: carica flottante La tensione di carica si riduce e il processo di ricarica si conclude.IT

Fase 7: monitoraggio Il caricabatterie monitora la capacità della batteria. Se la batteria va al di sotto di 12,8 V il caricabatterie attiva un impulso di carica. La batteria viene così mantenu- ta al livello di carica più elevato possibile.

FUNZIONI DI SICUREZZA

Il caricabatterie è provvisto di funzioni di sicurezza che proteggono la batteria, il veicolo e lo stesso caricabatterie dal rischio di danneggiamenti dovuti a:

cortocircuito (batteria difettosa),

collegamento errato (polarità invertita),

Guasto / problema Possibili cause Soluzione Il LED „Bad Battery“ (10) si illumina. Batteria difettosa Far verificare la batteria presso un centro specia- lizzato. Rinnovare la batteria. Il LED “Error” (18) si illumina. Batteria non collegata o collegata in modo scorretto Staccare il caricabatterie e verificare i collega- menti. Selezionata una tensione batteria (12/24V) non corretta Staccare il caricabatterie e attendere che i LED si spengano. Ricollegare quindi il caricabatterie e impostare la tensione batteria corretta. La batteria non si ricarica Non c’è tensione di rete, il caricabatterie non è collegato. Assicurarsi che il carica- batterie sia collegato a una presa da 230 V e che il LED “Power” (15) sia acceso. Potrebbe esserci anche un difetto della batteriaIT

Guasto / problema Possibili cause Soluzione Lunga durata della ricarica A temperature molto basse (inferiori a 0°C) la ricarica avviene con una corrente minima. Tale con- dizione allunga la durata della ricarica. Se la batte- ria si riscalda la corrente di carica viene adeguata di conseguenza. Ricaricare la batteria in condizioni normali. Pericolo di esplosione! Non ricaricare batterie congelate. Capacità batteria troppo elevata per il caricabatte- rie utilizzato. Utilizzare un caricabatte- rie idoneo. Tensione batteria troppo bassa Batteria non ricaricata per un tempo sufficiente. Assicurarsi che la batteria venga ricaricata per un periodo di tempo sufficiente.72

Pulire sempre i morsetti dopo la ricarica. Per evitare la corrosione, pulire i mor- setti da eventuali residui di liquido batteria.

Avvolgere con cura i cavi del dispositivo prima di riporlo. Ciò aiuta a evitare danneggiamenti accidentali ai cavi del dispositivo.

Pulire il prodotto con un panno morbido e asciutto.
