Trova gratuitamente il manuale del dispositivo LK 1204 AEG in formato PDF.
| Tipo di prodotto | Caricabatterie per batterie 12 V |
| Marca | AEG |
| Modello | LK 1204 |
| Riferimento | 97000 |
| Corrente di carica max. | 4 A (reale) |
| Tensione della batteria | 12 V |
| Capacità della batteria | 2 Ah - 40 Ah |
| Tensione di ingresso | 230 V / 50 Hz |
| Indicazione di carica | LED (4 livelli: 25%, 50%, 75%, 100%) |
| Tipi di batterie compatibili | Batterie al piombo-acido (SLA), umide, VRLA, senza manutenzione |
| Utilizzo previsto | Carica di batterie 12 V per uso privato |
| Protezione contro l'inversione di polarità | Sì (i 4 LED si accendono, la carica non parte) |
| Sicurezza | Protezione contro sovraccarichi, cortocircuiti, scintille |
| Manutenzione e pulizia | Pulire le pinze dopo ogni carica, custodia con panno morbido, riporre in luogo asciutto |
| Ricambi e riparabilità | Riparazione da elettricista qualificato, cavi danneggiati da sostituire da personale tecnico |
| Contenuto della confezione | Caricabatterie LK 1204, manuale di istruzioni |
| Peso | Circa 0,5 kg (stima) |
| Dimensioni (L x P x A) | Circa 15 x 8 x 5 cm (stima) |
Domande frequenti - LK 1204 AEG
Domande degli utenti su LK 1204 AEG
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caricabatterie in formato PDF gratuitamente! Trova il tuo manuale LK 1204 - AEG e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. LK 1204 del marchio AEG.
MANUALE UTENTE LK 1204 AEG
Leggere attentamente le istruzione i seguire tutti i consigli e gli avvisi prima di utilizzare il prodotto.
CZ - Strana 59
Utilizzo secondo la destinazione d'uso....46
Caricabatterie LK 1204, LK 1206 per batterie 12V ..... 47
Fornitura....47
Dati tecnici 47
SICUREZZA 48
Indicationi di sicurezza generali 48
Istruzioni di sicurezza per i caricabatterie....49
Funzionamento 52
Prima del processo di carica 52
Collegare la batteria 52
Descrizione dei prodotti LK 1204 e LK 1206. 53
Funzionamento 53
Fasi di carica 54
Fine del processo di carica 55
Pulizia, cura e manutenzione.... 55
Smaltimento 56
Assistenza 56

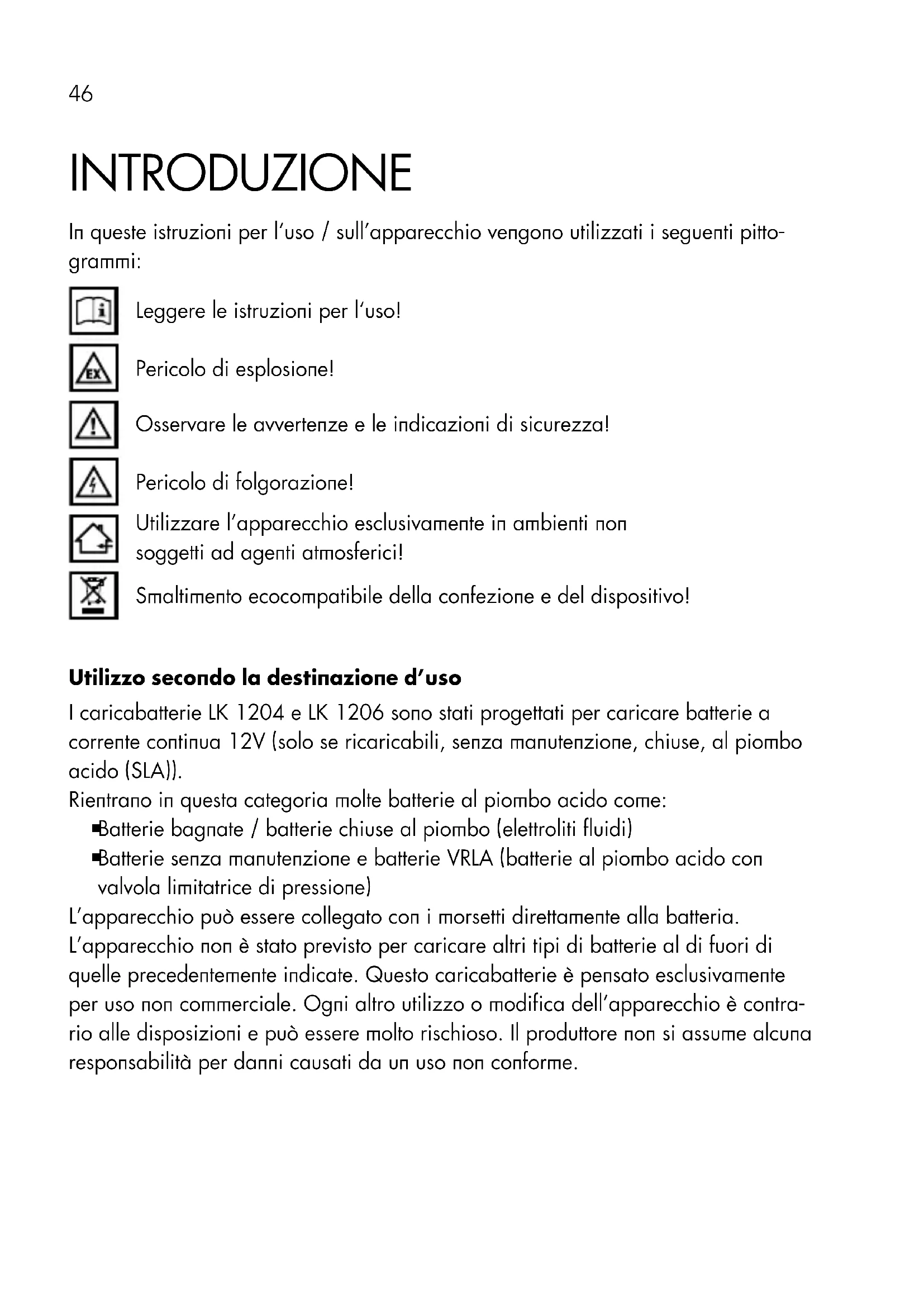

INTRODUZIONE
In queste istruzioni per l'uso / sull'apparecchio vengono utilizzati i seguenti pitto-grammi:
Leggere le istruzioni per l'uso!
Pericolo di esplosione!
Osservare le avvertenze e le indicazioni di sicurezza!
Pericolo di folgorazione!
Utilizzare l'apparecchio esclusivamente in ambienti non soggetti ad agenti atmosferici!
Smaltimento ecocompatibile della confezione e del dispositivo!
Utilizzo secondo la destinazione d'uso
I caricabatterie LK 1204 e LK 1206 sono stati progettati per caricare batterie a corrente continua 12V (solo se ricaricabili, senza manutenzione, chiuse, al piombo acido (SLA)).
Rientrano in questa categoria molte batterie al piombo acido come:
■Batterie bagnate / batterie chiuse al piombo (elettroliti fluidi)
■Batterie senza manutenzione e batterie VRLA (batterie al piombo acido con valvola limitatrice di pressione)
L'apparecchio può essere collegato con i morsetti direttamente alla batteria.
L'apparecchio non è stato previsto per caricare altri tipi di batterie al di fuori di quelle precedentemente indicate. Questo caricabatterie è pensato esclusivamente per uso non commerciale. Ogni altro utilizzo o modifica dell'apparecchio è contrario alle disposizioni e può essere molto rischioso. Il produttore non si assume alcuna responsabilità per danni causati da un uso non conforme.
Prima della messa in esercizio informarsi bene sul corretto utilizzo dell'apparecchio. Leggere con attenzione le seguenti istruzioni per l'uso. Conservarle in buono stato. In caso di consegna a terzi dell'apparecchio, assicurarsi di fornire anche le istruzioni.
Fornitura
Controllare subito la fornitura dopo aver aperto l'imballaggio. Accertarsi che l'apparecchio e le sue componenti non siano danneggiate. Non utilizzare l'apparecchio se è difettoso o se alcune componenti sono difettose.
■ caricabatterie LK 1204 o LK 1206
■ istruzioni
Dati tecnici
| Modello LK 1204 LK 1206 | ||
| Numero articolo 97000 | 97001 | |
| Corrente max. di carica 4 | A (effettivi) 6 A (effettivi) | |
| Tensione batteria 12 V 12 | V | |
| Capacità della batteria | 2 Ah - 40 Ah 2 Ah - 60 Ah | |
| Indicatore di carica LED LED | ||
| Tensione in ingresso 230 | V / 50 Hz 230 V / 50 Hz |
SICUREZZA
Indicationi di sicurezza generali
Leggere tutte le indicazioni e le istruzioni di sicurezza. Omissioni nell'osservanza delle indicazioni di sicurezza e delle istruzioni possono provocare scosse elettriche, ustioni e/o gravi lesioni. Conservare per future consultazioni tutte le indicazioni di sicurezza e le istruzioni.
Attenzione!
PERICOLO DI VITA E DI INCIDENTI PER I BAMBINI PICCOL II
Non lasciare mai il materiale d'imballaggio in mano a bambini senza la supervisione di un adulto.
Non permettere ai bambini di giocare con i cavi – rischio di strangolamento! Non permettere ai bambini di giocare con le componenti o gli elementi di fissaggio, potrebbero essere ingeriti e causare soffocamento.
Pericolo di soffocamento. Questo dispositivo non è progettato per essere utilizzato da persone (compresi i bambini) con capacità fisiche, psichiche, sensoriali e intellettuali ridotte, oppure senza esperienza e/o senza conoscenze adeguate, a meno che essi non siano sotto il controllo di una persona competente oppure ricevano da essa indicazioni su come utilizzare il dispositivo. I bambini dovrebbero essere sorvegliati per evitare che giochino con il dispositivo.
Il produttore non è responsabile per danni causati da:
■Collegamento e/o funzionamento non corretto.
■Azioni violente esterne, danni al dispositivo e/o a suoi componenti dovuti ad azioni meccaniche o sovraccarico.
■Ogni tipo di modifica del dispositivo.
- Utilizzo del dispositivo per scopi diversi da quelli descritti in questo manuale d'uso.
■Danni conseguenti a un utilizzo non conforme alla destinazione d'uso e/o a batterie difettose.
■Umidità e/o aerazione insufficiente.
■Apertura non autorizzata del dispositivo, che porta al decadimento della garanzia.
Istruzioni di sicurezza per i caricabatterie
Tenere il dispositivo lontano dalla portata dei bambini. I bambini non sono in grado di comprendere o riconoscere i possibili rischi nel maneggiare i dispositivi elettrici. I bambini dovrebbero essere sorvegliati per evitare che giochino con il caricabatteria.
Assicurarsi che il caricabatteria venga posizionato sempre in un luogo sicuro. Non esporre il dispositivo a pioggia o liquidi. Evitare che acqua o altri liquidi si rovescino o gocciolino su di esso. La penetrazione di acqua nei dispositivi elettrici accresce il pericolo di folgorazione.
Assicurarsi che tutte le spine e i cavi siano privi di umidità. Non collegare mai il dispositivo alla rete elettrica con mani umide o bagnate.
Non afferare i poli della batteria o i morsetti, quando l'apparecchio è collegato alla corrente alternata.
Rimuovere tutti i cavi del dispositivo dalla batteria prima di provare ad avviare il veicolo.
- Scollegare sempre il dispositivo dalla corrente alternata se non lo si utilizza.
- Scollegare sempre il dispositivo dall'alimentazione di rete staccando la spina e mai staccando i morsetti di un cavo di collegamento.
Se il cavo dovesse essere fatto passare attraverso pareti con angoli vivi, per es. pareti di metallo, utilizzare tubi cavi o le apposite canaline per evitare il dann-eggiamento del cavo stesso. Posizionare i cavi elettrici in modo tale da evitare di inciamparvi e danneggiarli.
Non posizionare il dispositivo sopra o vicino alla batteria da caricare. I gas che fuoriescono dalle batterie possono corrodere e danneggiare il caricabatterie. Posizionare l'apparecchiatura il più lontano possibile dalla batteria, per quanto lo consenta il cavo della corrente continua.
Non coprire il dispositivo durante il processo di carica.
Non utilizzare mai il cavo per trasportare il dispositivo o per tirarlo. I cavi danneggiati aumentano
il rischio di folgorazione.
- Mettere in funzione il dispositivo solo se tutti i cavi e lo stesso apparecchio sono privi di danneggiamenti.
Se i cavi forniti risultassero danneggiati, farli sostituire da specialisti qualificati, per evitare rischi.
Non mettere mai in funzione il dispositivo nel caso in cui fosse caduto per terra o risultasse danneggiato in altro modo. Portarlo da un elettricista qualificato per un controllo ed una riparazione.
■Tutti i lavori di manutenzione devono essere eseguiti da elettricisti qualificati.
Non smontare il dispositivo. Un montaggio errato può causare folgorazione o incendi.
Non provocare mai un corto circuito o collegare le entrate e le uscite del dispositivo con l'aiuto di oggetti metallici. Utilizzare solo i cavi di collegamento forniti per collegare il dispositivo alla batteria.
Se viene utilizzata una prolunga, la sezione del cavo deve essere sufficiente per il passaggio della corrente necessaria per il dispositivo.
■Verificare la tensione in entrata (230 V CA) e assicurarsi che coincida con la tensione di rete. In caso contrario, il funzionamento del dispositivo potrebbe risultare compromesso.
■Accertarsi sempre che il dispositivo non sia collegato alla corrente alternata quando lo si collega a una batteria o quando lo si scollega da essa.
Collegare sempre prima il morsetto positivo (rosso) al polo positivo della batteria (non collegato con la carrozzeria dell'auto, marcato P o +).
Collegare poi il morsetto negative (nero) alla carrozzeria dell'auto, lontano dall'alloggiamento della batteria, dalla batteria e dal tubo del carburante. Solo a questo punto il caricabatteria può essere collegato a una presa di rete adatta.
- Una volta terminato il processo di carica, scollegare prima il dispositivo dalla rete elettrica. Poi, in sequenza, scollegare il collegamento alla carrozzeria (-) e poi quello alla batteria (+).
Non guardare la batteria quando si collega il dispositivo alla presa di corrente..
Attenzione!
Non cercare mai di caricare batterie non ricarica-bili, danneggiate o gelate.
- Questo caricabatteria è adatto solo per le batterie elencate (senza manutenzione, chiuse, batterie acide al piombo (SLA) o al gel) e non deve essere utilizzato per caricare batterie non ricaricabili, NiCd o di altri tipi. Non utilizzarlo per altri scopi.
Non utilizzare il caricabatteria per caricare batterie a secco. Esse possono esplodere e causare il ferimento di persone e danni a cose.
Non utilizzare il dispositivo per alimentare un sistema elettrico a bassa tensione.
Assicurarsi di aver letto e compreso le istruzioni d'uso e di sicurezza allegate alla batteria o al veicolo in cui è installata la batteria.
- Evitare ogni contatto con gli acidi caustici delle batterie. Se il volto dovesse entrare in contatto con gli acidi delle batterie, lavarlo a lungo sotto l'acqua corrente e consultare il proprio medico. In caso di contatto con gli occhi, lavarli per almeno 5 minuti con acqua corrente e consultare il medico.
- Prestare sempre attenzione alla corretta polarità quando si collega il dispositivo a una batteria.
- Questo caricabatteria non è stato costruito per la distribuzione di energia elettrica a caravan.
- Questo caricabatteria non è stato progettato come un accessorio da installare nel veicolo.
Pericolo di ESPLOSIONE! Durante la carica potrebbe verificarsi la formazione di bolle a causa della fuoriuscita di gas. Tale gas è infiammabile ed esplosivo!
Non caricare mai la batteria in prossimità di fiamme libere o luoghi in cui può verificarsi la formazione di scintille.
Assicurare sempre una sufficiente aerazione.
Collegare e scollegare i cavi di collegamento della batteria solo quando il caricabatterie non è collegato alla presa di alimentazione a corrente alternata.
FUNZIONAMENTO
Prima del processo di carica
- Prima dell'uso, quando bisogna staccare la batteria dal veicolo, allontanate sempre dalla batteria prima il collegamento messo a terra. Assicuratevi che tutte le altre utenze nel veicolo siano spente.
■Assicurarsi che sia presente un'aerazione sufficiente in modo da disperdere gas e vapori nocivi.
■Assicurarsi che i poli della batteria siano puliti. Se la batteria non dispone di un coperchio di ventilazione rimovibile, riempire ogni cella della batteria con acqua distillata fino al livello consigliato dal produttore. Non sovraccaricare le celle.
Se la batteria non è dotata di coperchi di ventilazione, attenersi alle indicazioni del produttore per quanto riguarda il processo di carica e la velocità massima di carica.
Collegare la batteria
Pericolo di folgorazione!
Accertarsi sempre che l'apparecchio non sia collegato ad una presa di corrente alternata 230V quando lo collegate a una batteria.
■Assicurarsi che l'area attorno alla batteria sia ben ventilata.
- Collegare il morsetto positivo (rosso) al polo positivo della batteria (indicato con P o +).
- Collegare il morsetto di carica negativo (nero) dalla carrozzeria dell'auto, in casi eccezionali dal polo negativo della batteria (indicato con N o -).
- Assicurarsi che i poli dei morsetti abbiano un buon contatto con i rispettivi poli di collegamento.
- Inserire la spina in una presa di corrente alternata adatta.
In caso di errata polarità si illuminano tutti e quattro i LED.
Il processo di carica non comincia.
Descrizione dei prodotti LK 1204 e LK 1206
- LED 1 "Indicatore 25%"
- LED 2 "Indicatore 50 %"
- LED 3 "Indicatore 75%"
-
LED 4 "Indicatore 100%"
-
Cavo di carica (-) con morsetto di carica (nero)
- Cavo di carica (+) con morsetto di carica (rosso)
- Cavo di rete con spina
Funzionamento
Inizio processo di carica
Quando l'apparecchio è collegato correttamente, il processo di carica comincia automaticamente. Questo processo viene visualizzato per mezzo dell'indicatore del processo di carica (4 LED):
A seconda dello stato di carica si accendono uno o tutti e quattro i LED rossi.
L'indicatore comincia a sinistra con il 25 % e finisce a destra con il 100 %; arrivati a questo punto la batteria sarà completamente carica. Il processo di carica deve essere monitorato e limitato nel tempo. Attenersi alle avvertenze del produttore delle batterie. Un collegamento eccessivamente prolungato del caricabatterie può danneggiare la batteria.
In caso di collegamento errato la batteria (inversione di polarità), s'illuminano tutti e quattro i LED e il processo di carica non comincia.

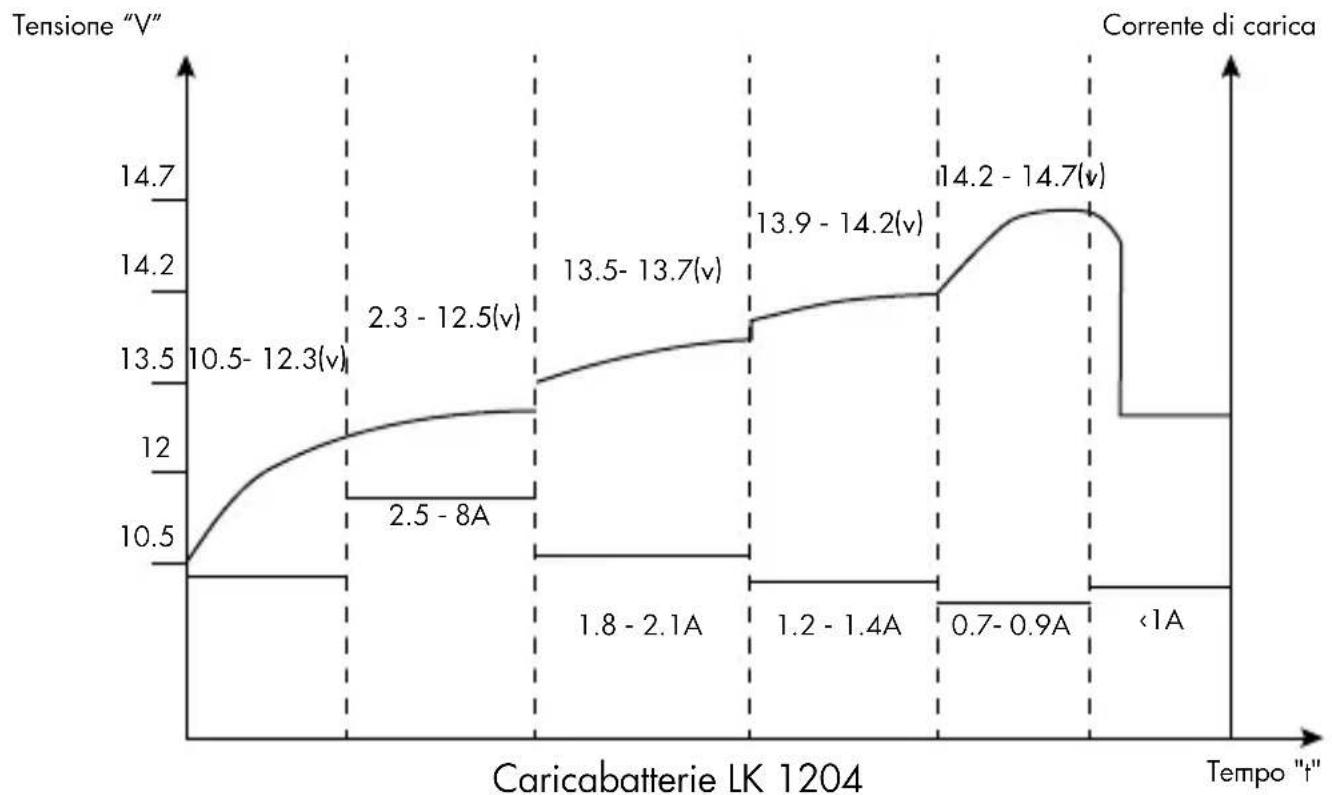

Fasi di carica
line
| Tempo "i" | Tensione "V" | | --------- | ------------ | | 10.5-12.3 | 10.5 | | 2.3-12.5 | 12.3 | | 13.5-13.7 | 13.7 | | 13.9-14.2 | 14.2 | | 14.2-14.7 | 14.7 |
line
| Tempo "t" | Tensione "V" | | --------- | ------------ | | 3.0 - 3.5A | 10.5 - 12.5(v) | | 1.8 - 2.3A | 12.0 - 13.5(v) | | 1.2 - 1.4A | 13.0 - 13.5(v) | | 0.7 - 0.9A | 13.5 - 14.2(v) | | <1A | 14.2 - 14.7(v) | | >1A | 13.7(v) |Fine del processo di carica
- Scollegare la spina dalla presa di corrente alternata.
- Scollegare il morsetto di carica negativo (nero) dalla carrozzeria dell'auto, in casi eccezionali dal polo negativo della batteria (indicato con N o -).
- Scollegare il morsetto positivo (rosso) dal polo positivo della batteria (indicato con P o +).
PULIZIA, CURA E MANUTENZIONE
Il caricabatteria può essere mantenuto in funzione per anni con cure minime.
Pulire i morsetti dopo la fine del processo di carica. Detergere l'eventuale liquido della batteria che potrebbe entrare in contatto con i morsetti, per evitare la corrosione.
Riavvolgere ordinatamente i cavi quando si mette a posto il caricabatteria. Ciò contribuirà a evitare danni accidentali ai cavi e al caricabatteria.
La saltuaria pulizia del caricabatteria con un panno mantiene lucida la superficie e aiuta a evitare la corrosione.
Conservare il caricabatteria in un luogo pulito e asciutto.
Attenzione!
Far sostituire la spina o il cavo di collegamento solo da personale qualificato, in modo da mantenere integra la sicurezza del dispositivo.
In caso di danneggiamenti, riparazioni o altri problemi, rivolgetevi al punto vendita o a personale qualificato.
Smaltimento
Non gettate la confezione e il prodotto nei rifiuti domestici. Il prodotto e la confezione sono composti da materiale riciclabile (plastiche, metalli, carta).
Smaltite il prodotto non riciclabile nel rispetto dell'ambiente, secondo le normative valide locali.
Assistenza
Se, anche dopo aver letto le presenti istruzioni per l'uso, aveste ancora domande sulla messa in funzione o l'uso, o se si verificasse un problema inatteso, mettetevi in contatto con un venditore specializzato.
