LK 1204 - Batterieladegerät AEG - Kostenlose Bedienungsanleitung

Produkttyp	Batterieladegerät für 12-V-Batterien
Marke	AEG
Modell	LK 1204
Referenz	97000
Max. Ladestrom	4 A (effektiv)
Batteriespannung	12 V
Batteriekapazität	2 Ah - 40 Ah
Eingangsspannung	230 V / 50 Hz
Ladeanzeige	LED (4 Stufen: 25 %, 50 %, 75 %, 100 %)
Kompatible Batterietypen	Blei-Säure-Batterien (SLA), Nassbatterien, VRLA, wartungsfrei
Vorgesehene Verwendung	Laden von 12-V-Batterien für den privaten Gebrauch
Verpolungsschutz	Ja (alle 4 LEDs leuchten, Ladevorgang startet nicht)
Sicherheit	Überlast-, Kurzschluss- und Funkschutz
Wartung und Reinigung	Klemmen nach jedem Ladevorgang reinigen, Gehäuse mit einem weichen Tuch, an einem trockenen Ort aufbewahren
Ersatzteile und Reparierbarkeit	Reparatur durch einen qualifizierten Elektriker, beschädigte Kabel müssen von technischem Personal ersetzt werden
Packungsinhalt	Ladegerät LK 1204, Bedienungsanleitung
Gewicht	Ca. 0,5 kg (Schätzung)
Abmessungen (L x B x H)	Ca. 15 x 8 x 5 cm (Schätzung)

Häufig gestellte Fragen - LK 1204 AEG

Kann ich mit dem Ladegerät LK 1204 eine Autobatterie laden?

Ja, das Ladegerät LK 1204 ist zum Laden von 12-V-Blei-Säure-Batterien (Nassbatterien, VRLA, wartungsfrei) mit einer Kapazität von 2 bis 40 Ah ausgelegt.

Was tun, wenn alle vier LEDs rot leuchten?

Dies deutet auf einen Verpolung hin. Trennen Sie das Ladegerät vom Netz, tauschen Sie die Klemmen: rote Klemme an den Pluspol (+), schwarze Klemme an Masse oder Minuspol (-).

Wie lange dauert es, eine Batterie zu laden?

Die Zeit hängt von der Kapazität und dem Zustand der Batterie ab. Beispielsweise lädt eine 40-Ah-Batterie in etwa 10 Stunden bei 4 A. Das Ladegerät zeigt den Fortschritt über LEDs an.

Kann ich das Ladegerät dauerhaft angeschlossen lassen?

Nein, ein Dauerladen kann die Batterie beschädigen. Sobald die Batterie geladen ist (LED 100 % leuchtet), trennen Sie das Ladegerät.

Welche Batterietypen darf ich nicht laden?

Verwenden Sie dieses Ladegerät nicht für nicht wiederaufladbare Batterien, NiCd, Lithium oder Trockenzellenbatterien. Es ist nur für 12-V-Blei-Säure-Batterien geeignet.

Kann das Ladegerät bei Regen verwendet werden?

Nein, das Ladegerät muss an einem wettergeschützten Ort verwendet werden. Setzen Sie es nicht Regen oder Feuchtigkeit aus.

Wie reinige ich die Klemmen des Ladegeräts?

Wischen Sie die Klemmen nach jedem Ladevorgang mit einem sauberen Tuch ab, um Säurereste zu entfernen. Dies verhindert Korrosion und verlängert die Lebensdauer.

Was tun, wenn das Ladegerät nicht startet?

Überprüfen Sie zuerst den Netzanschluss und den Zustand der Kabel. Stellen Sie sicher, dass die Batterie nicht vollständig entladen ist (<10,5 V) und die Polarität korrekt ist.

Ist das Ladegerät für ein Wohnmobil geeignet?

Nein, dieses Ladegerät ist nicht für die Stromversorgung von Wohnmobilen oder den Einbau in einem Fahrzeug ausgelegt. Es dient zum Laden von Batterien außerhalb des Fahrzeugs.

Wo finde ich Ersatzteile oder kann das Ladegerät reparieren lassen?

Wenden Sie sich im Falle einer Störung an einen qualifizierten Elektriker oder einen autorisierten Service. Zerlegen Sie das Gerät nicht selbst. Beschädigte Kabel müssen durch technisches Personal ersetzt werden.

BEDIENUNGSANLEITUNG LK 1204 AEG

Vor jeder Benutzung unbedingt lesen. Anleitung und Ratschläge befolgen.

GB - Page 17

Bestimmungsgemäßer Gebrauch 4

Ladegeräte LK 1204, LK 1206 für 12 V Batterien ..... 5

Lieferumfang 5

Technische Daten. 5

Sicherheit 6

Allgemeine Sicherheitshinweise 6

Sicherheitshinweise für Ladegeräte. 7

Betrieb 10

Vor dem Aufladen einer Batterie 10

Batterie anschließen.... 10

Produktübersicht LK 1204 und LK 1206 11

Betrieb 11

Ladephasen 12

Ladevorgang beenden 13

Reinigung, Pflege und Wartung 13

Entsorgung 14

Service....14

EINLEITUNG

In dieser Bedienungsanleitung werden folgende Piktogramme verwendet:

Bedienungsanleitung lesen!

Explosionsgefahr!

Warn- und Sicherheitshinweise beachten!

Stromschlaggefahr!

Gerät nur an witterungsgeschützten Standorten verwenden!

Entsorgen Sie Verpackung und Gerät umweltgerecht!

Bestimmungsgemäßer Gebrauch

Die Ladegeräte LK 1204 und LK 1206 sind für das Aufladen von 12 V Gleichstrom-batterien (nur wiederaufladbare, wartungsfreie, geschlossene Batterien, Blei-Säure-Batterien (SLA)) geeignet.

Das beinhaltet verschiedene Arten von Blei-Säure-Batterien wie:

■Nassbatterien/geschlossene Bleibatterien (Flüssigelektrolyt)
■Wartungsfreie Batterien und VRLA-Batterien (Blei-Säure-Batterien mit Überdruckventil)

Das Ladegerät kann mit den Klemmen direkt an die Batterie angeschlossen werden. Das Ladegerät ist nicht dafür vorgesehen, andere Batteriearten als die zuvor genannten aufzuladen. Das Gerät ist ausschließlich für den privaten Gebrauch zugelassen. Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Gefahren. Für Schäden, die aus bestimmungswidriger Verwendung entstanden sind, übernimmt der Hersteller keine Haftung.

Ladegeräte LK 1204, LK 1206 für 12 V Batterien

Machen Sie sich vor der ersten Inbetriebnahme mit allen Funktionen des Gerätes vertraut und informieren Sie sich über den richtigen Umgang mit dem Gerät. Lesen Sie hierzu die nachfolgende Bedienungsanleitung sorgfältig. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte ebenfalls aus.

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang. Prüfen Sie das Gerät sowie alle Teile auf Beschädigungen. Nehmen Sie ein defektes Gerät oder Teile nicht in Betrieb.

■ Ladegerät LK 1204 oder LK 1206
■ Bedienungsanleitung

Technische Daten

Modell LK 1204 LK	1206
Artikelnummer 97000 97001
Max. Ladestrom 4 A (effektiv) 6 A (effektiv)
Batteriespannung 12 V 12 V
Batteriekapazität 2 Ah - 40 Ah 2 Ah - 60 Ah
Ladeanzeige LED LED
Eingangsspannung	230 V / 50 Hz 230 V / 50 Hz

SICHERHEIT

Allgemeine Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Warnung!

Lebens- und Unfallgefahr für Kleinkinder und Kinder. Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr.

Lassen Sie Kinder nicht mit Kabeln spielen – Strangulationsgefahr! Lassen Sie Kinder nicht mit den Bau- und Befestigungsteilen spielen, sie könnten verschluckt werden und zum Erstickungstod führen.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Der Hersteller ist nicht verantwortlich für Schäden verursacht durch:

■Unsachgemäßen Anschluss und/oder Betrieb.
- Äußere Krafteinwirkung, Beschädigungen des Gerätes und/oder Beschädigungen von Teilen des Gerätes durch mechanische Einwirkungen oder Überlastung.
■Jede Art von Veränderungen des Gerätes.
■Verwendung des Gerätes zu Zwecken, die nicht in dieser Bedienungsanleitung beschrieben wurden.
■ Folgeschäden durch nicht bestimmungsgemäße und/oder unsachgemäße Verwendung und/oder defekte Batterien.
■Feuchtigkeit und/oder unzureichende Belüftung.
■Unberechtigtes Öffnen des Gerätes. Das führt zum Wegfall der Gewährleistung.

Sicherheitshinweise für Ladegeräte

Halten Sie das Gerät aus der Reichweite von Kindern fern. Kinder verstehen oder erkennen mögliche Risiken im Umgang mit elektrischen Geräten nicht. Kinder sollten überwacht werden um sicherzustellen, dass sie nicht mit dem Ladegerät spielen.
Stellen Sie sicher, dass sich das Gerät immer an einem sicheren Standort befindet. Setzen Sie das Gerät nicht Regen oder nassen Bedingungen aus. Vermeiden Sie es, Wasser oder andere Flüssigkeiten darüber zu verschütten oder zu tropfen. Dringt Wasser in elektrische Geräte ein, erhöht sich das Risiko eines Stromschlags.
- Stellen Sie sicher, dass alle Stecker und Kabel frei von Feuchtigkeit sind. Schließen Sie das Gerät niemals mit feuchten oder nassen Händen an das Stromnetz an.
Fassen Sie die Batteriepole oder Batterieklemmen nicht an, wenn das Gerät an Wechselstrom angeschlossen ist.
Entfernen Sie alle Kabel des Gerätes von der Batterie, bevor Sie versuchen, mit Ihrem Fahrzeug zu fahren.
■Trennen Sie das Gerät immer vom Wechselstrom, wenn Sie es nicht benutzen.
■Trennen Sie das Gerät immer, indem Sie den Netzstecker heraus ziehen, aber niemals durch Abklemmen eines Anschlusskabels.
Wenn die Kabel durch scharfkantige Wände, z. B. Metallwände, geleitet werden müssen, verwenden Sie leere Schläuche oder Kabelkanäle, um eine Beschädigung der Kabel zu vermeiden. Legen Sie elektrische Kabel so, dass es nicht möglich ist, über sie zu stolpern und dass eine Beschädigung verhindert wird.
Platzieren Sie das Gerät niemals über oder in Nähe der zu ladenden Batterie. Gase aus der Batterie lassen das Ladegerät korrodieren und beschädigen es. Stellen Sie das Ladegerät so weit entfernt von der Batterie auf, wie es das Gleichstromkabel zulässt.
Decken Sie das Gerät während des Ladevorgangs nicht ab.
■Verwenden Sie das Kabel niemals, um das Gerät zu tragen oder zu ziehen. Beschädigte Kabel erhöhen das Risiko eines Stromschlags.
Betreiben Sie das Gerät nur, wenn alle Kabel und das Gehäuse frei von Beschädigungen sind.
■Wenn mitgelieferte Kabel beschädigt sind, müssen sie von qualifiziertem Fachpersonal ausgetauscht werden, um eine Gefährdung zu vermeiden.

■Betreiben Sie das Gerät niemals, wenn es hingefallen ist oder anderweitig beschädigt wurde. Bringen Sie es zur Inspektion und Reparatur zu einem qualifizierten Elektriker.
■Alle Wartungsarbeiten müssen von qualifizierten Elektrikern ausgeführt werden.
■Bauen Sie das Gerät nicht auseinander. Falsche Montage kann zu elektrischem Stromschlag oder Feuer führen.
■Stellen Sie niemals einen Kurzschluss her oder überbrücken Sie die Ein- und Ausgänge des Gerätes mit Hilfe von metallischen Objekten. Verwenden Sie nur die mitgelieferten Anschlusskabel, um das Gerät an eine Batterie anzuschließen.
■Wenn ein Verlängerungskabel verwendet wird, muss der Kabelquerschnitt für den vom Gerät benötigten Strom ausreichen.
Überprüfen Sie die Eingangsspannung (230 V AC) und stellen Sie sicher, dass sie mit der Netzspannung übereinstimmt. Andernfalls kann die Funktion des Gerätes beeinträchtigt werden.
Vergewissern Sie sich immer, dass das Gerät nicht an Wechselstrom angeschlossen ist, wenn Sie es an eine Batterie anschließen und wenn Sie es von einer Batterie trennen.
■Schließen Sie immer zuerst die positive Ladeklemme (rot) an den positiven Pol der Batterie an (nicht mit der Karosserie des Autos verbunden, markiert mit P oder +).
■Schließen Sie dann die negative Ladeklemme (schwarz) an die Karosserie des Autos an, entfernt vom Batteriegehäuse des Autos, entfernt von der Batterie und entfernt von der Treibstoffleitung. Dann kann das Ladegerät an eine geeignete Netzstromsteckdose angeschlossen werden.
■Trennen Sie nach dem Aufladen zuerst das Ladegerät vom Netzstrom. Entfernen Sie dann, in dieser Reihenfolge, zunächst den Anschluss an der Karosserie (-) und dann den positiven Batterieanschluss (+).
■Schauen Sie nicht auf die Batterie, wenn Sie das Ladegerät an die Stromsteck-dose anschließen.

Warnung!

Versuchen Sie niemals, nicht wiederaufladbare, beschädigte oder gefrorene Batterien aufzuladen.

■Dieses Ladegerät ist nur für die angegebenen Batterien geeignet (wartungsfreie, geschlossene, Blei-Säure-Batterien (SLA) oder Gel-Batterien) und darf nicht für das Aufladen von Akkus, NiCd oder anderen Arten von Batterien verwendet werden. Verwenden Sie es nicht für irgendwelche anderen Zwecke.

■Verwenden Sie das Ladegerät nicht für das Aufladen von Trockenzellenbatterien. Diese können platzen und zu Verletzungen von Personen und zu Sachbeschädigung von Eigentum führen.

■Verwenden Sie das Gerät nicht als Stromversorgung für ein elektrisches Niederspannungssystem.

- Stellen Sie sicher, dass Sie die Bedienungsanleitung und alle Sicherheitsanweisungen, die mit der aufzuladenden Batterie oder dem Fahrzeug, in das die Batterie eingebaut werden soll, geliefert wurden, gelesen und verstanden haben.

Vermeiden Sie jeglichen Kontakt mit ätzender Batteriesäure. Wenn Ihr Gesicht mit Batteriesäure in Kontakt kommt, waschen Sie es gründlich unter fließendem Wasser und setzen Sie sich mit Ihrem Arzt in Verbindung. Sollten Ihre Augen in Kontakt mit Batteriesäure kommen, spülen Sie sie mindestens 5 Minuten lang mit fließendem Wasser und setzen Sie sich mit Ihrem Arzt in Verbindung.

Achten Sie immer auf die richtige Polarität, wenn Sie das Gerät an eine Batterie anschließen.

■Dieses Ladegerät wurde nicht für die Stromversorgung von Wohnwagen konstruiert.

- Dieses Ladegerät wurde nicht als Zubehör zum Einbau in das Fahrzeug konstruiert.

Explosionsgefahr! Beim Aufladen kann es aufgrund der Freisetzung von Gas zu Blasenbildung kommen. Dieses Gas ist entflammbar und explosiv!

- Laden Sie die Batterie niemals in der Nähe von offenem Feuer oder an Orten auf, wo es zu Funkenbildung kommen kann.

Sorgen Sie immer für ausreichende Belüftung.

■Verbinden und trennen Sie die Batterieanschlusskabel nur dann, wenn das Ladegerät nicht an die Wechselstromsteckdose angeschlossen ist.

BETRIEB

Vor dem Aufladen einer Batterie

■Wenn die Batterie vor dem Aufladen aus dem Fahrzeug entfernt werden muss, entfernen Sie immer zuerst den geerdeten Anschluss von der Batterie. Stellen Sie außerdem sicher, dass alle anderen Verbraucher im Fahrzeug ausgeschaltet sind.
Gewährleisten Sie ausreichende Belüftung, um die Verteilung von giftigen Dämpfen oder Gasen zu erlauben.
■Stellen Sie sicher, dass die Batteriepole sauber sind. Wenn die Batterie über eine abnehmbare Entlüftungskappe verfügt, füllen Sie jede Batteriezelle bis zu dem vom Batteriehersteller empfohlenen Pegel mit destilliertem Wasser auf. Überfüllen Sie die Zellen nicht.
■Wenn die Batterie keine Kappen hat, beziehen Sie sich auf die Anweisungen des Herstellers in Bezug auf das Aufladen und die Ladegeschwindigkeit.

Batterie anschließen

Stromschlaggefahr!

Vergewissern Sie sich immer, dass das Ladegerät nicht an die 230 V Wechselstromsteckdose angeschlossen ist, wenn Sie es an eine Batterie anschließen.

■Stellen Sie sicher, dass der Bereich um die Batterie herum während des Ladevorgangs gut belüftet ist.

1. Schließen Sie die positive Ladeklemme (rot) an den positiven Pol der Batterie an (markiert mit P oder +).
2. Schließen Sie die negative Ladeklemme (schwarz) an die Karosserie des Autos an, in Ausnahmefällen an den negativen Pol der Batterie (markiert mit N oder -).
3. Stellen Sie sicher, dass beide Polklemmen guten Kontakt mit den entsprechenden Anschlusspolen haben.
4. Stecken Sie den Netzstecker in eine geeignete Wechselstromsteckdose ein.

Im Falle eines Anschlusses mit falscher Polarität leuchten alle vier LED auf. Der Ladevorgang wird nicht gestartet.

Produktübersicht LK 1204 und LK 1206

1. LED 1 „25 % Anzeige“
2. LED 2 „50 % Anzeige“
3. LED 3 „75 % Anzeige“

4. LED 4 „100 % Anzeige“

5. Ladekabel (-) mit Ladeklemme (schwarz)

6. Ladekabel (+) mit Ladeklemme (rot)
7. Netzkabel mit Netzstecker

Betrieb

Ladevorgang starten

Wenn das Ladegerät richtig angeschlossen ist, startet der Ladevorgang automatisch. Dieser Vorgang wird durch die Ladefortschrittsanzeige (4 LED) angezeigt: Je nach Ladezustand der angeschlossenen Batterie leuchten eine oder alle vier LED rot auf. Die Anzeige beginnt links mit 25 % und endet rechts bei 100 %, die Batterie ist dann voll aufgeladen. Der Ladevorgang muss überwacht und zeitlich begrenzt werden. Beachten Sie die Hinweise des Batterieherstellers. Ein dauerhafter Anschluss des Ladegeräts kann die Batterie beschädigen.

Bei falschem Anschluss an die Batterie (Verpolung), leuchten alle vier LED auf und der Ladevorgang wird nicht gestartet.

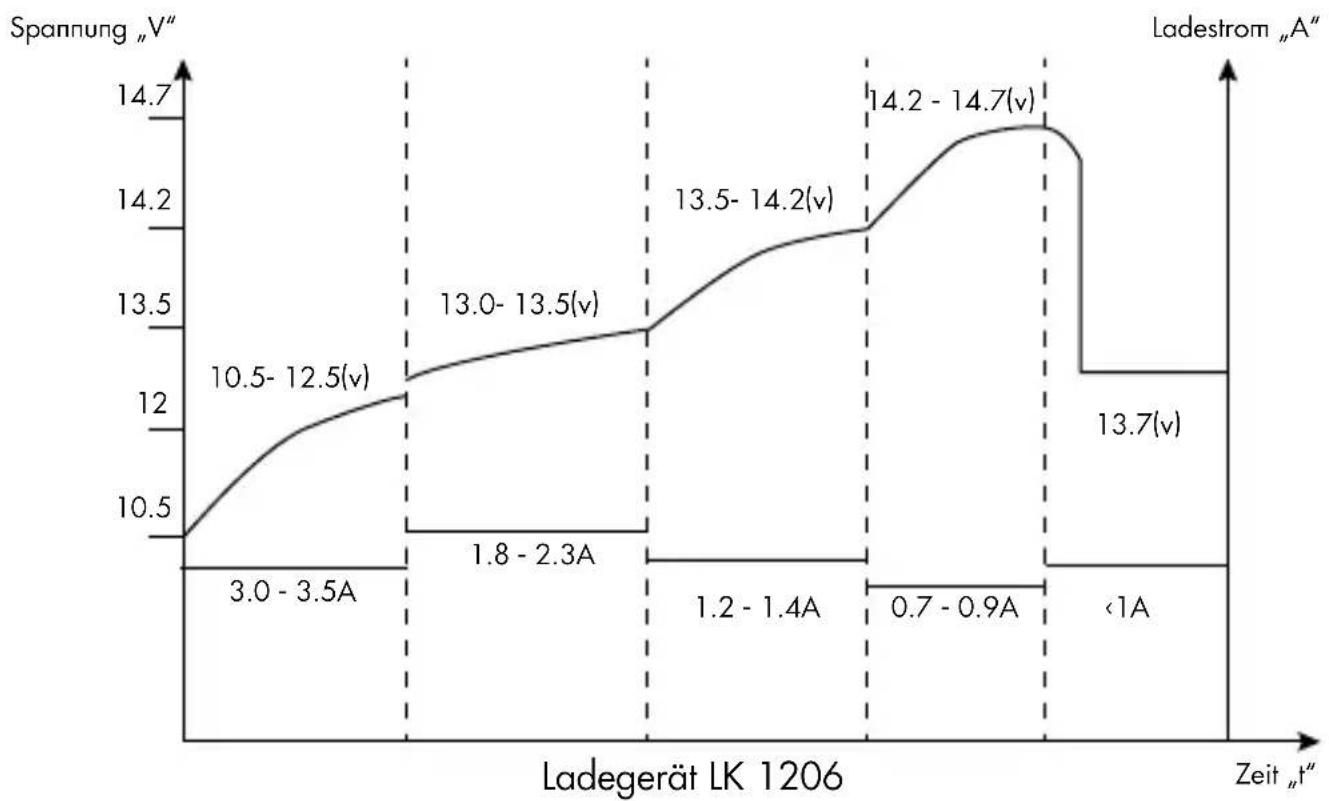

Ladephasen

Ladevorgang beenden

1. Ziehen Sie den Netzstecker aus der Wechselstromsteckdose.
2. Trennen Sie die negative Ladeklemme (schwarz) von der Karosserie des Autos, in Ausnahmefällen von dem negativen Pol der Batterie (markiert mit N oder -).
3. Trennen Sie die positive Ladeklemme (rot) von dem positiven Pol der Batterie (markiert mit P oder +).

REINIGUNG, PFLEGE UND WARTUNG

Ihr Ladegerät kann mit minimalem Pflegeaufwand über Jahre funktionsfähig gehalten werden.

Reinigen Sie die Klemmen jedes Mal nach Beendigung des Ladevorgangs. Wischen Sie, um Korrosion zu vermeiden, jegliche Batterieflüssigkeit ab, die eventuell mit den Klemmen in Kontakt gekommen ist.

- Rollen Sie die Kabel ordentlich auf, wenn Sie das Ladegerät lagern. Das hilft, versehentliche Beschädigungen der Kabel und des Ladegerätes zu vermeiden.

Gelegentliche Reinigung des Ladegerätes mit einem weichen Tuch erhält die Oberfläche glänzend und hilft dabei, Korrosion zu verhindern.

Lagern Sie das Ladegerät an einem sauberen und trockenen Ort.

Vorsicht!

Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer von qualifiziertem Fachpersonal ausführen. Damit wird die Sicherheit des Gerätes sichergestellt und bleibt erhalten.

Wenden Sie sich bei Beschädigungen, wegen Reparaturen oder anderen Problemen an dem Produkt an die Verkaufsstelle oder qualifiziertes Fachpersonal.

Entsorgung

Werfen Sie die Verpackung und das Produkt nicht in den Hausmüll! Das Produkt und die Verpackung bestehen aus wiederverwendbaren Stoffen (Kunststoffe, Metalle, Papier).

Entsorgen Sie ein nicht mehr verwendbares Produkt umweltgerecht, entsprechend den örtlich geltenden Regelungen.

Service

Sollten Sie trotz Studiums dieser Bedienungsanleitung noch Fragen zur Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.
