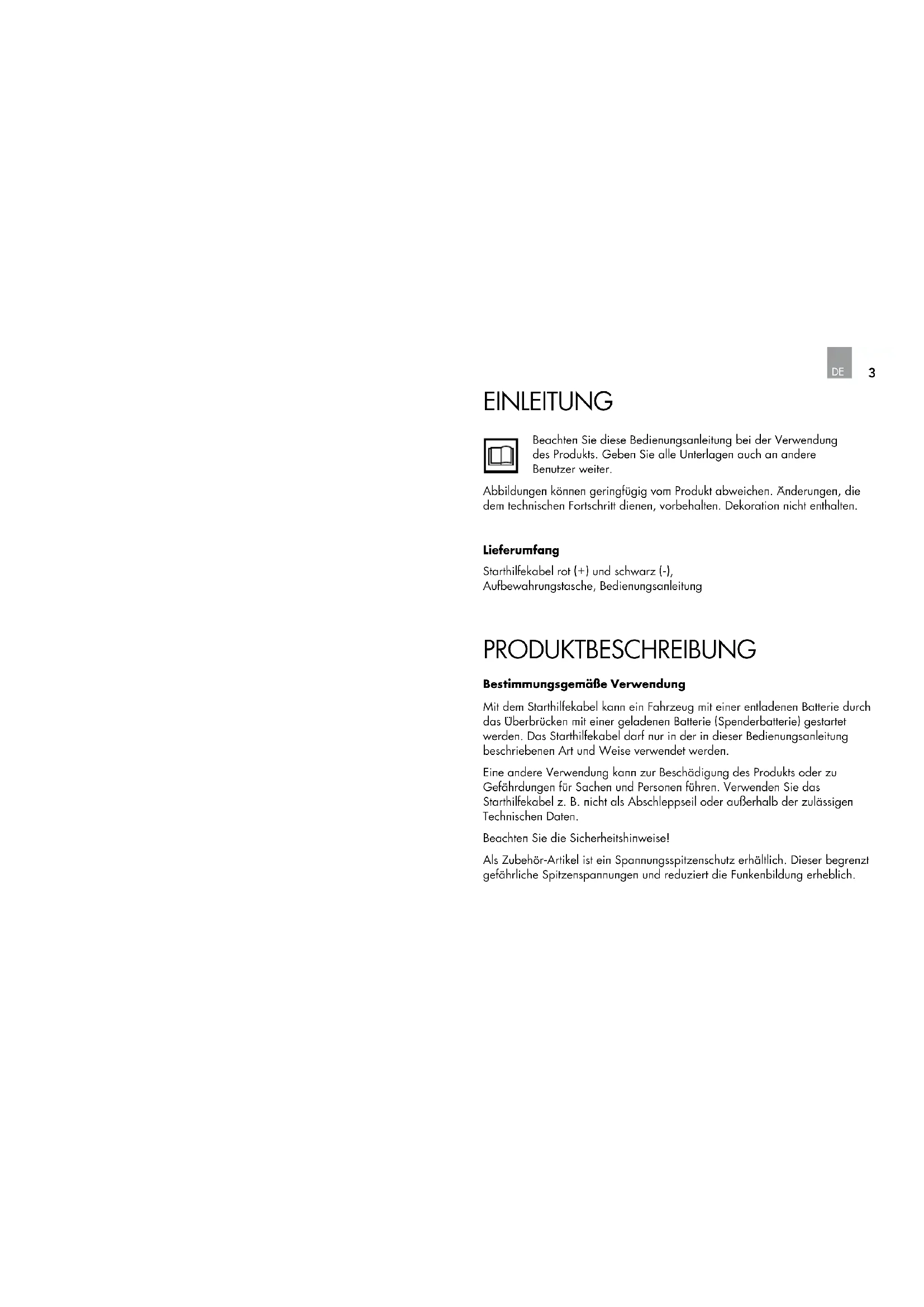

BEDIENUNGSANLEITUNG SP 25 AEG

Beachten Sie diese Bedienungsanleitung bei der Verwendung des Produkts. Geben Sie alle Unterlagen auch an andere Benutzer weiter.

Abbildungen können gingefugig vom Produkt abweichen. Änderungen, die dem technischen Fortschriftdienen, vorbehalten. Dekoration nicht enthalten.

Lieferumfang

Starthilfekabel rot (+) und schwwarz (-) , Aufbewährungstasche, Bedienungsanleitung

PRODUKTBESCHREIBUNG

Bestimmungsgemäß Verwendung

Mit dem Starthilfekabel kann ein Fahrzeug mit einer entladenen Batterie durch das Überbrücken mit einer geladenen Batterie (Spenderbatterie) gestartet werden. Das Starthilfekabelarf nur in der in dieser Bedienungsanleitung beschrieben den Art und Weise verwendet werden.

Eine andere Verwendung kann zur Beschädigung des Produkts oder zu Gefährdungen für Sachen und Personen führen. Verwenden Sie das Starthilfekabel z. B. nicht als Abschleppseil oder außerhalb der zulässigen Technischen Daten.

Beachten Sie die Sicherheitshinweis!

Als Zubehor-Artikel ist ein Spannungsspitzenschutz erhältlich. Dieser begrenzt gefährliche Spitzenspannungen und reduziert die Funkenbildung erheblich.

Technische Daten

Die Starthilfekabel entsprechen den Anforderungen der DIN 72553 und sind geeignet für Bordspannungen von 12 V und 24 V.

Die Kabel bestehen aus isolierten, kupferbeschichteten Aluminiumkabeln mit vollisolierten Polzangen.

Typ Artikel-Nr. Querschnitt* /Länge		für Motoren mit einemHubraum bis
		Benzin Diesel
SP 16 97203 16 mm2/2 x 3 m		2500 cm3-
SP 25 97204 25 mm2/2 x 3,5 m		5500 cm33000 cm3
SP 35 97205 35 mm2/2 x 4,5 m		7000 cm34000 cm3

• Der Leitwert entspricht einem Kupferkabel mit diesen Querschnitt.

ERSTE HILFE

Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit fließendem Wasser waschen oder spulen. Bei Veratzungen der Augen oder Schleimhäute oder bei Verbrennungen einzeln Arzt aufsuchen.

SICHERHEITSHINWEISE

Warning!

Lebens- und Unfallgefahr für Kinder!
Kinder können die Gefahren, die durch das Produkt entstehen, nicht erkennen! Erstickungs- und Strangulationsgefahr!

Lassen Sie Kinder nicht mit dem Verpackungsmaterial und dem Produkt speilen.

Warning!

• Verletzungs-, Brand- und Beschädigungsgefahr durch Kurzschluss! Der unsachgemäß Umgang mit dem Starthilfekabel kann zu schweren Verletzungen und Beschädigungen führen.
• Lebensgefahr! Beschädigte Leitungen können einen tödlichen elektrischen Schlag auslösen. Beschädigte Kabel nicht mehr verwenden. Reparaturen ausschließlich von qualifiziertem Fachpersonal durchführten halten.
• Verpuffungs- und Brandgefahr! Zündquellen (z. B. brennende Zigarette) von der Batterie fernhalten.
• Verzungsgefalln! Risiko von Augenverletzungen. Schutzbrille tragen und nicht über die Batterie beugen. Das Elektrolyt der entladen Starterbatterie ist auch bei niedrigen Temperaturen flüssig.
• Explosionsgefahr! Die Spenderbatterie muss die gleiche Spannung (V) und in etwa die gleiche Kapazitat (Ah) wie die entladene Batterie haben (siehe Angaben auf der Batterie).
• Explosionsgefahr! Verwenden Sie das Starthilfekabel nicht in explosionsgefahrdeter Umgebung.
  Explosionsgefahr! Eine eingefrorene Batterie vor dem Starten auftauen.
  Kurzschlussgefahr! Die beteiligten Fahrzeuge)duren sich nicht berühren.
• Kurzschlussgefahr! Die Kontakte des am Pluspol der Batterie angebrachten Kabels dürfen nicht mit elektrisch leitfähigen Fahrzeugteilen in Berührung kommt.
• Brandgefahr! Der Hubraum der Fahrzeuge muss innerhalb der zulässigen Grenzen des Starthilfekabels liegen.
• Verletzungsgefahr! Das Produkt nicht verändern oder manipulieren, es besteht sonst erhöhe Verletzungsgefahr.

6

STARTHILFE DURCHFUHREN

Vorbereitungen

1. Beachten Sie unbedingt die Hinweise zur Starthilfe in den Betriebsanleitungen der Fahrzeuge.
2. Feststellbremse an den Fahrzeugen anziehen.
3. Schalthebel in Leerlaufstellung bringen, Automatikgebung in Stellung P.
4. Zündungen der Fahrzeuge und alle Verbraucher ausschalten.
5. Die entladene Batterie nicht vom Bordnetz trennen.

Anklemmen

Das Starthilfekabel so verlegen, dass es nicht von drehenden Teilen im Motorraum erfasst wird.

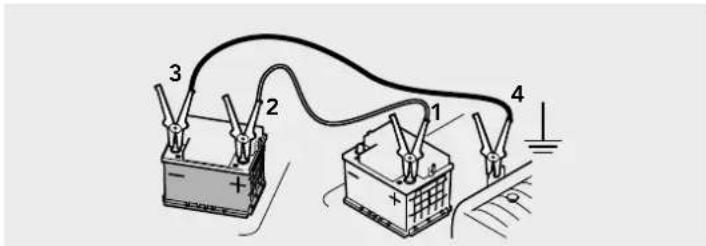

Polklemmen der Kabel in folgender Reihenfolge anklemmen:

1. Pluskabel (rot) an den Pluspol der entladenen Batterie.
2. Pluskabel (rot) an den Pluspol der Spenderbatterie.
3. Minuskabel (schwarz) an den Minuspol der Spenderbatterie.
4. Minuskabel (schwarz) an einen geeigneten Massepunkt (z. B. Masseband oder Motorblock) am Fahrzeug mit der entladenen Batterie.

Vorsicht! Um das Züden von vorhanden Knallgas zu verhindern, diesen Massepunkt soweit wie möglich von der Batterie entfern an die Fahrzeugmasse anschließen.

Starten

1. Den Motor des Spenderfahrzeugs starten und auf eine mittlere Drehzahl bringen und halten
2. Den Motor des Fahrzeugs mit der entladenen Batterie starten (Startversuch max. 15 Sekunden - zwischen weiteren Versuchen mindestens eine Minute warten).
3. Nach erfolgreichem Starten des Motors des Fahrzeugs mit der entladen Batterie 2 bis 3 Minuten warten, bis dieser rundlauf.

Abklemmen

Hinweis: Vor dem Abklemmen der Starthilfekabel sollenn am Fahrzeug mit der entladen Batterie die Heckscheibenheziehung und das Lüfterergeblase eingeschaltet werden (das Fahrzeuglicht darf nicht eingeschaltet werden).

Dadurch werden mögliche Spannungsspitzen beim Abklemmen reduziert und Beschäftigungen von elektrischen Bauteilen vermieden.

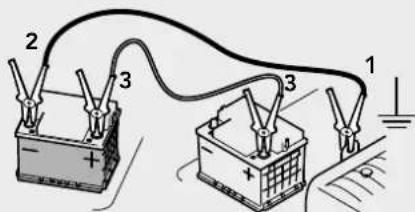

Polklemmen der Kabel in folgender Reihenfolge abklemmen: Vorsicht: Beim Entfernen der Leitungen des Starthilfekabels darauf auf achten, dass diese nicht in Kontakt mit sich drehenden Teilen der Motoren kommt.

1. Minuskabel (schwarz) vom Massepunkt des Fahrzeugs mit der entladen Batterie.
2. Minuskabel (schwarz) vom Minuspol der Spenderbatterie.
3. Pluskabel (rot) in beliebiger Reihenfolge.

Nach der Starthilfe das liegengebliebene Fahrzeug über eine großere Distanz fahren, um die Batterie zu laden. Oder die Batterie mit einem Ladegerät nachlagen.

WARTUNG UND SERVICE

Pflege

Halten Sie das Starthilfekabel stets sauber und überprüften Sie es vor jeder Benutzung auf Beschädigungen. Ein beschädigtes Starthilfekabel (z. B. durchgeschueierte Kabel, gebrochene oder verschüttte Polzangen) nicht mehr verwenden. Wenden Sie sich bei Beschädigungen, Reparaturen oder anderen Problemen an dem Produkt an die Verkaufstelle oder an qualifiziertes Fachpersonal.

Entsorgung

Werfen Sie die Verpackung und das Produkt nicht in den Hausmüll! Das Produkt und die Verpackung bestehen aus wiederverwendbaren Stoffen (Kunststoffe, Metalle, Papier).

Entsorgen Sie ein nicht mehr verwendbare Produkt umweltgerecht entsprechend den örtlich geltenden Regelungen.

Garantie und Service

Die allgemeinen Garantiebedingungen beziehen sich auf Produktions- und Materialdefekte. Bringen Sie ein fehlerhaftes Produkt zur Verkaufsstelle zusck. Für eine zügige Bearbeitung ihrer Reklamation besteht sie außerdem:

Kopie des Kassenzettel mit dem Kaufdatum.
- Grund für die Reklamation (Fehlerbeschreibung).
