MANUALE UTENTE SKM 550 EDS A1 SILVERCREST

Primo di aggiorni opini le due segna con la integrazione peride a confidenza con la chania funzioni

2.1ppm

(1)

10.

收件号：1

van 12 o (poros)

(WE)

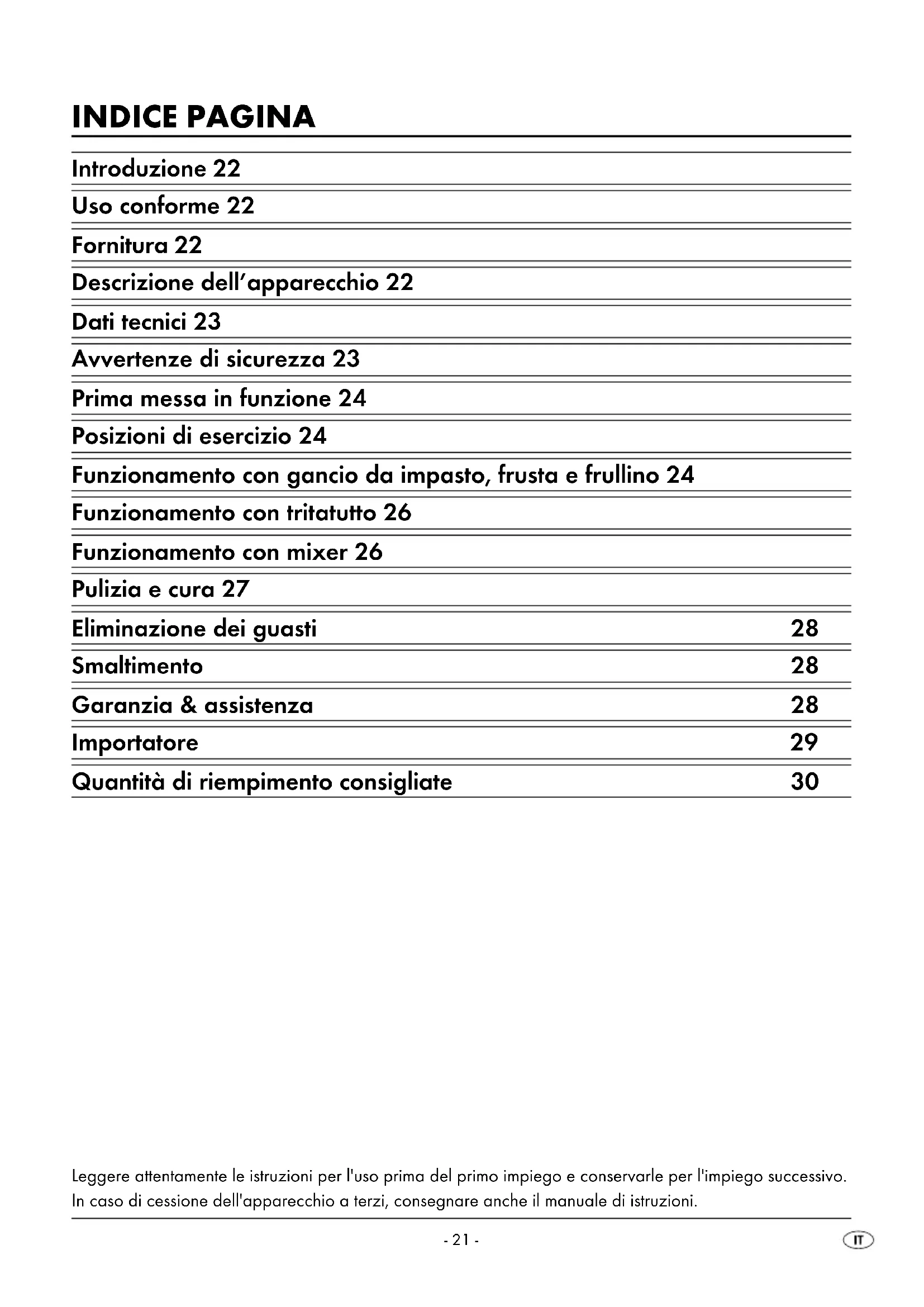

Descrizione dell'apparecchio 22

Dati tecnici 23

Avvertenze di sicurezza 23

Prima messa in funzione 24

Posizioni di esercizio 24

Funzionamento con gancio da impasto, frusta e frullino 24

Funzionamento con tritatutto 26

Funzionamento con mixer 26

Pulizia e cura 27

Eliminazione dei guasti 28

Smaltimento 28

Garanzia & assistenza 28

Importatore 29

Quantità di riempimento consigliate 30

Leggere attentamente le istruzioni per l'uso prima del primo impiego e conservarle per l'impiego successivo. In caso di cessione dell'apparecchio a terzi, consegnare anche il manuale di istruzioni.

Introduzione

Congratulazioni per l'acquisto del nuovo apparecchio. Lei ha scelto un prodotto di alta qualità. Il manuale di istruzioni è parte integrante del presente prodotto. Esso contiene importanti indicazioni per la sicurezza, l'uso e lo smaltimento. Prima di utilizzare il prodotto, si familiarizzi con tutte le indicazioni relative ai comandi e alla sicurezza. Utilizzi il prodotto solo come descritto e per i campi di impiego indicati. In caso di cessione del prodotto a terzi, consegni anche tutta la documentazione relativa.

Uso conforme

Questo apparecchio serve esclusivamente per la la vorazione di alimenti in quantità per uso domestico. Questo apparecchio è destinato esclusivamente per l'uso in ambiente domestico privato. Non utilizzarlo a fini commerciali!

Questo apparecchio è destinato solo per l'uso privato in ambienti chiusi e protetti dalla pioggia. Non utilizzarlo all'aperto!

L'apparecchio deve essere utilizzato solo con gli accessori originali.

Fornitura

Robot da cucina

Ciotola in acciaio inox con coperchio

Mixer con coperchio e imbuto

Tritatutto con pressa

Disco da taglio (grosso e sottile)

Disco da grattugia (grossa e medio fine)

Disco da tritatura (fine)

Gancio da impasto con deflettore

Frusta

Frullino

Porta accessori

Materiale di montaggio

2 viti (3,5 × 22 mm)

2 tasselli (5 mm)

Istruzioni per l'uso

i Avviso: uno dei dischi di taglio per il tritatutto è già premontato nel tritatutto all'atto della for nitura!

Descrizione dell'apparecchio

Aprire le pagine apribili sul fronte e retro copertina del presente manuale di istruzioni:

Figura E:

① Gancio da impasto con deflettore

② Frullino

3 Frusta

④ Mixer con coperchio e imbuto

5 Porta accessori

6 Recipiente con coperchio

⑦ Tritatutto

⑧ Disco di tritatura

⑨ Disco di grattugia

10 Albero motore tritatutto

⑪ Disco di taglio

⑫ Coperchio con pressa per il tritatutto

Figura H:

⑬ Tasto di sbloccaggio

14 Interruttore rotante

15 Braccio girevole

16 Motore

17 Intagli per il contenitore

18 Vano portacavo

Dati tecnici

Tensione di rete: 220 240 V \~ / 50 Hz

Potenza assorbita: 550 W

Capacità max.

Recipiente: ca. 3,8 l

Mixer: ca. 1 l

Classe di protezione: II

Avvertenze di sicurezza

Pericolo di scossa elettrica!

- Collegare e utilizzare l'apparecchio solo in conformità ai dati riportati sulla targhetta.

- Impedire che il cavo di rete si inumidisca o si bagni durante l'uso.

- Collocare il cavo di rete in modo tale da impedirne lo schiacciamento o altro tipo di danneggi amento. Impedire che il cavo di rete penda dalla superficie di lavoro.

- In caso di danni al cavo di rete o alla spina di rete, fare eseguire la sostituzione da personale qualificato specializzato o dal centro di assisten za ai clienti, al fine di evitare pericoli.

- Estrarre la spina di rete dalla presa di corrente quando non si utilizza l'apparecchio, prima di pulirlo, e in caso di guasto. Non è sufficiente spegnere l'apparecchio poiché esso è ancora sotto tensione fino a quando la spina è inserita nella presa. In tal modo si evita l'accensione in volontaria dell'apparecchio. Dopo un'interruzione di corrente, l'apparecchio si riaccende!

- Non azionare mai l'apparecchio senza ingredienti. Pericolo di surriscaldamento!

Attenzione: non immergere mai l'apparec chio in acqua o altri liquidi. Pericolo di scossa elettrica!

- Questo apparecchio non è indicato per l'uso da parte di persone (inclusi bambini) con limitate capacità fisiche, sensoriali o mentali o prive dell'esperienza e/o della conoscenza necessaria, a meno che tali persone non vengano sorve gliate da un responsabile per la sicurezza o ab biano ricevuto indicazioni sull'impiego dell'apparecchio.

- Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.

Pericolo di lesioni!

- Attenzione: il disco di taglio o di grattugia e la lama del mixer sono molto affilati!

- Esercitare cautela nell'inserimento e nella rimozione, nonché nella pulizia del disco di taglio e di grattugia e della lama del mixer!

- Attenzione: mentre l'apparecchio è in funzione, versare nel recipiente, nel tritatutto o nel mixer esclusivamente gli ingredienti da lavorare.

- Non inserire mai le mani o oggetti estranei nel pozzetto di riempimento o nel mixer, per evitare lesioni e danni all'apparecchio.

- Sostituire gli accessori solo a motore fermo.

- Dopo lo spegnimento l'apparecchio continua a girare per breve tempo!

- Non lasciare mai l'apparecchio incustodito.

- Prima di sostituire gli accessori o le parti di ricambio in movimento, assicurarsi che l'appa recchio sia spento e disconnesso dalla rete elettrica.

Prima messa in funzione

• Prima della prima messa in funzione, controllare l'integrità della fornitura in relazione alla com pletezza e all'eventuale presenza di danni visibili.
• Rimuovere tutti i materiali di imballaggio e gli adesivi dall'apparecchio.
• Prima del primo impiego, pulire tutti i componenti dell'apparecchio come descritto alla sezione „Pulizia e cura“.
• Collocare l'apparecchio su un piano liscio e pulito.
• Fissare l'apparecchio sul piano tramite le quattro ventose.
• Estrarre il cavo di rete dall'alloggiamento del cavo 18.
• Inserire la spina di rete nella presa di corrente.

Avviso: I ganci da impasto ①, la frusta per mescolare ②, la frusta per montare ③, il disco per grattugiare ⑧, il disco per tritare ⑨ e il disco per tagliare ⑪ nel contenitore degli accessori ⑤.

Pericolo di scossa elettrica!

Se si desidera fissare alla parete il contenitore degli accessori ⑤ con il materiale di montaggio accluso, prima di eseguire i fori, assicurarsic he non siano presenti linee elettriche o tubazioni nel punto des iderato della parete!

• Contrassegnare i fori con l'ausilio del contenito re degli accessori ⑤ alla parete.
• Forare con un tarpano da 5 mm sui punti con trassegnati sulla parete.
• Spingere il tassello all'interno.
• Ruotare la vite nel tassello in modo che resti ancora spazio fra la parete e la testa della vite sufficiente per inserire il contenitore per accessori ⑤.
• Inserire il contenitore per accessori ⑤ sulle viti e premerlo verso il basso in modo che il contenitore per accessori ⑤ sia fissato saldamente sulle viti.

Posizioni di esercizio

Attenzione: utilizzare l'apparecchio solo se gli accessori sono stati montati in base alla tabella e l'apparecchio è in posizione di esercizio. Non azionare mai l'apparecchio senza ingredienti.

Posizione Accessori
1
2
3
4		Collocamento del recipiente Inserimento di gancio da impasto, frusta e frullino
5		Aggiunta di grosse quantità di lavorazione

Funzionamento con gancio da impasto, frusta e frullino

Avviso: utilizzare l'apparecchio solo se le aperture di automazione non utilizzate sono protette dalle apposite coperture.

Per preparare l'apparecchio all'uso con il gancio da impasto ①, la frusta ③ e il frullino ②, procedere come segue:

- premere il tasto di sbloccaggio 13 e portare il braccio girevole 15 nella posizione di esercizio 4 (v. capitolo „Posizioni di esercizio“) (figura A).

- Inserire il contenitore ⑥. La base del contenitore ⑥ deve inserirsi negli intagli ⑰ dell'apparecchio.

- Premere il tasto di sbloccaggio ⑬ e portare il braccio girevole ⑮ nella posizione di esercizio 1 (figura A).

- Posizionare l'interruttore rotante 14 su P e mante nere fino a quando il motore 16 si ferma in posizione di parcheggio (figura B). Se il motore non si muove, significa che la posizione di parcheggio è già stata raggiunta.

- Premere il tasto di sbloccaggio ⑬ e portare il braccio girevole ⑮ nella posizione di esercizio 4 (figura A).

- A seconda del compito da eseguire, inserire il gancio da impasto ①, la frusta ③ o il frullino ② fino all'aggancio nel motore ⑯.

i Avviso: il gancio da impasto ① è provvisto di un deflettore. Ruotare il deflettore fino a cons entire l'inserimento del gancio da impasto ① (figura C).

- Inserire gli ingredienti da lavorare nel contenito re 6.

i Avviso: ricordare che durante il procedimento di impasto o di frullatura, l'impasto può aumentare di volume o essere spinto verso l'alto dal movimento. Rispettare le indicazioni della tabella al capitolo „Quantità di riempimento consigliate“.

- Premere il tasto di sbloccaggio ⑬ verso il basso e spostare il braccio orientabile ⑮ fino a portarlo quasi davanti alla posizione di funzionamento 1 (v. capitolo „Posizioni di funzionamento“) (figura A), ma senza inserirlo.

- Inserire il coperchio sul contenitore 6.

- Inserire l'ultimo pezzo del bracco orientabile 15 nella posizione di funzionamento 1 in modo da ottenere il saldo inserimento del coperchio.

- Impostare l'interruttore rotante 14 sul livello desiderato.

⚠️ Pericolo di lesioni dovute alle parti rotanti!

Non mettere mai le mani nel contenitore 6 mentre l'apparecchio è in funzione.

Sostituire gli accessori solo se il motore 16 è fermo! Dopo lo spegnimento, il motore 16 continua a girare per breve tempo. Mettere in funzione l'apparecchio solo se le aperture di automazione non utilizzate sono protette dalle apposite coperture. In caso di guasto, spegnere l'apparecchio e staccare la spina, per evitare un'accensione involontaria dell'apparecchio.

Inserimento degli ingredienti

• Spegnere l'apparecchio dall'interruttore rotante 14.
• Posizionare l'interruttore rotante 14 su P e mante nere tale posizione fino all'arresto del motore 16 (figura B).
• Premere il tasto di sbloccaggio 13 verso il basso e sollevare leggermente il braccio orientabile 15.
• Rimuovere il coperchio.
• Premere il tasto di sbloccaggio 13 verso il basso e portare il braccio girevole 15 nella posizione di esercizio 5.
• Inserire gli ingredienti.

Dopo la lavorazione

• Spegnere l'apparecchio dall'interruttore rotante 14.
• Posizionare l'interruttore rotante 14 su P e mante nere tale posizione fino all'arresto del motore 16 (figura B).
• Premere il tasto di sbloccaggio ⑬ verso il basso e sollevare leggermente il braccio orientabile ⑮.
• Rimuovere il coperchio.
• Premere il tasto di sbloccaggio ⑬ verso il basso portare il braccio girevole ⑮ nella posizione di esercizio 4.
  • Prelevare gli accessori dal motore 16.
  • Prelevare il contenitore 6.
• Pulire tutti gli elementi (v. capitolo „Pulizia e cura“).

Funzionamento con tritatutto

i Avviso: assicurarsi che sul braccio girevole 15 non si trovi il gancio da impasto ①, la frusta ③ o il frullino ②.

Per preparare l'apparecchio al funzionamento con il tritatutto ⑦, procedere come segue:

- Premere il tasto di sbloccaggio ⑬ verso il basso e portare il braccio girevole ⑮ nella posizione di esercizio 4 (v. capitolo „Posizioni di esercizio“) (figura A).

- Inserire il contenitore ⑥. La base del contenitore ⑥ deve inserirsi negli intagli ⑰ dell'apparecchio.

- Premere il tasto di sbloccaggio 13 verso il basso e portare il braccio girevole 15 nella posizione di esercizio 1 (v. capitolo „Posizioni di esercizio“).

- Rimuovere la copertura di protezione per il trita tutto ⑦ (figura D).

- Inserire il tritatutto ⑦ nell'apertura del motore (la marcatura „Punto“ sul tritatutto ⑦ deve trovarsi sul la marcatura „Freccia“ del braccio orientabile ⑮) e ruotare in senso orario fino all'arresto (la marcatura „Lucchetto“ del tritatutto ⑦ deve trovarsi sulla marcatura „Freccia“ del braccio orientabile ⑮).

• Inserire l'albero motore 10.

- A seconda del compito da eseguire, inserire il disco di taglio ⑪, grattugia ⑨ o tritatutto ⑧ sull'albero motore ⑩ del tritatutto ⑦.

- Inserire e bloccare il coperchio con la pressa ⑫ sul tritatutto ⑦.

- Impostare l'interruttore rotante 14 sul livello desiderato.

i Avviso: non premere troppi ingredienti nel tritatutto ⑦. Rispettare le indicazioni della tabella al capitolo „Quantità di riempimento consigliate“.

- Inserire gli ingredienti attraverso il pozzetto di riempimento con l'ausilio della pressa 12.

⚠️ Pericolo di lesioni dovute alle parti rotanti!

Non inserire mai le mani o oggetti estranei nel pozzetto di riempimento, per evitare lesioni e danni all'apparecchio. Inserire gli ingredienti solo con l'ausilio della pressa.

Sostituire gli accessori solo se il motore 16 è fermo! Dopo lo spegnimento, il motore 16 continua a girare per breve tempo. Mettere in funzione l'apparecchio solo se le aperture di automazione non utilizzate sono protette dalle apposite coperture. In caso di guasto, spegnere l'apparecchio e staccare la spina, per evita re un'accensione involontaria dell'apparecchio.

Dopo la lavorazione

• Spegnere l'apparecchio dall'interruttore rotante 14.
• Ruotare il tritatutto ⑦ in senso antiorario e prelevarlo.
• Smontare il tritatutto ⑦ e pulire tutti gli elementi (v. capitolo „Pulizia e cura“).

Funzionamento con mixer

⚠️ Pericolo di ustioni!

Fare raffreddare i liquidi bollenti alla temperatura cor porea (ca. 30 40°C), prima di versarli nel mixer ④.

Per preparare l'apparecchio al funzionamento con il mixer ④, procedere come segue:

- Premere il tasto di sbloccaggio ⑬ e portare il braccio girevole ⑮ nella posizione di esercizio 3 (v. capitolo „Posizioni di esercizio“).

- Rimuovere il coperchio di protezione dell'azio namento del mixer (figura F).

- Collocare il mixer ④ (Contrassegno "Freccia" sullo zoccolo sul contrassegno "Punto" sull'ap parecchio di base) e ruotare in senso antiorario fino all'arresto (figura ⑤).

- Versare gli ingredienti. Quantità massima: 1 litro; liquidi schiumosi massimo 0,5 litro; quantità di lavorazione ottimale solida: 50 100 g

i Avviso: rispettare le indicazioni della tabella al capitolo „Quantità di riempimento consigliate“.

- Inserire il coperchio con la tramoggia e premere saldamente fino all'inserimento del coperchio. - Impostare l'interruttore rotante 14 sul livello desiderato.

⚠️ Pericolo di lesioni dovute alla lama affilata/al meccanismo rotante!

Non toccare mai il mixer ④ montato! Rimuovere/innerire il mixer ④ solo quando la lama è ferma! Azionare il mixer ④ solo con il coperchio inserito. In caso di guasto, spegnere l'apparecchio e stacca re la spina, per evitare un'accensione involontaria dell'apparecchio.

Inserimento degli ingredienti

• Spegnere l'apparecchio dall'interruttore rotante 14.
• Premere il tasto sulla maniglia del mixer ④ (figura ①), prelevare il coperchio e inserire gli ingredienti
• Ruotare l'imbuto di 90° ed estrarlo. Versare gli ingredienti solidi poco alla volta attraverso l'apposita apertura
• Versare gli ingredienti liquidi tramite l'imbuto.

Dopo la lavorazione

• Spegnere l'apparecchio dall'interruttore rotante 14.
• Ruotare in senso orario il mixer ④ e prelevarlo.

i Avvertenza: si consiglia di pulire sempre il mixer ④ subito dopo l'uso (v. capitolo „Pulizia e cura“).

Pulizia e cura

Pericolo di scossa elettrica!

Prima della pulizia estrarre la spina! In caso contrario sussiste il rischio di scossa elettrica!

Attenzione: non immergere mai l'apparecchio in acqua o altri liquidi.

Attenzione!

Non utilizzare detergenti abrasivi. Essi danneggiano la superficie dell'apparecchio!

i Avviso: pulire l'apparecchio e tutte le parti uti lizzate sempre subito dopo l'uso, per impedire l'essiccarsi dei resti di alimenti.
i Avviso: nella lavorazione di alimenti ricchi di sostanze coloranti, come ad esempio le caro te, si possono verificare colorazioni delle parti in plastica. Queste colorazioni possono essere rimosse con un po' di olio alimentare.

Pulire l'apparecchio con un panno umido. Se necessario, utilizzare un po' di detersivo.

Al termine, fare asciugare l'apparecchio completa mente.

Attenzione!

Non lavare il coperchio di protezione del motore nella lavastoviglie! Ciò arrecherebbe danni irrepa rabili al coperchio di protezione del motore. Lavar lo invece in acqua saponata tiepida e asciugarlo bene prima di riutilizzarlo!

Pulire il contenitore ⑥, il tritatutto ⑦, il coperchio con la pressa ⑫ e gli accessori

Pulire tutti gli accessori dell'apparecchio, il contenitore ⑥, il tritatutto ⑦ e il relativo coperchio con la pressa ⑫ in acqua leggermente saponata. Rimuovere eventuali resti con uno spazzolino. Risciacquare con acqua calda pulita e asciugare.

Gli accessori, il recipiente ⑥, il tritatutto ⑦ e il rela tivo coperchio con pressino ⑫ sono anch'essi ido nei al lavaggio in lavastoviglie.

Durante il lavaggio in lavastoviglie, assicurarsi che le parti in plastica non vengano schiacciate, altri menti potrebbero deformarsi!

Se possibile collocare le parti in plastica nel cestel lo superiore della lavastoviglie.

Pulizia del mixer

⚠️ Pericolo di lesioni dovute alla lama affilata!

Non toccare la lama del mixer con le mani nude.

Attenzione!

Non utilizzare detergenti abrasivi.

Per la pulizia, versare acqua con un po' di detersi vo nel mixer ④.

Inserire il coperchio con l'imbuto e premere salda mente per assicurarsi che il coperchio sia corretta mente bloccato.

Azionare il mixer 4 per qualche secondo. Eliminare l'acqua saponata e risciacquare il mixer 4 con acqua pulita. Rimuovere eventuali resti con uno spazzolino. Il mixer 4 non è idoneo al lavaggio in lavastoviglie. La pulizia nella lavastoviglie arreca danni irreparabili al mixer 4.

Eliminazione dei guasti

Se l'apparecchio improvvisamente si arresta:

l'apparecchio è surriscaldato e si attiva il dispositivo automatico di sicurezza.

• Impostare l'interruttore rotante 14 su 0.
  • Staccare la spina dalla presa.
• Fare raffreddare l'apparecchio per 15 minuti.
• Se dopo 15 minuti l'apparecchio non è ancora completamente raffreddato, esso non si accen derà.
• Aspettare altri 15 minuti e riaccendere.

Se l'apparecchio non si accende:

• controllare che la spina sia stata inserita nella presa di corrente.
• Controllare che le coperture di azionamento per il mixer ④ e il tritatutto ⑦, il contenitore ⑥ e il coperchio siano inserite e bloccate corretta mente.
• Controllare che il braccio girevole 15 si trovi nella rispettiva posizione di esercizio (v. capitolo „Posizioni di esercizio”).

Se le azioni descritte non dovessero dare alcun esito, significa che l'apparecchio è guasto. Fare riparare l'apparecchio da un centro qualificato specializzato o dal servizio di assistenza ai clienti.

Smaltimento

Non gettare per alcun motivo l'appa-recchio insieme ai normali rifiuti domestici. Questo prodotto sottostà alla direttiva europea 2002/96/EC.

Smaltire l'apparecchio presso un'azienda auto rizzata o presso l'ente comunale di smaltimento. Rispettare le norme attualmente in vigore. In caso di dubbi, contattare l'azienda di smaltimento competente.

Smaltire tutti i materiali d'imballo in conformità alle norme per il rispetto dell'ambiente.

Garanzia & assistenza

Questo apparecchio è garantito per tre anni a partire dalla data di acquisto. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna. Conservare lo scontrino come prova d'acquisto. In caso di interventi in garanzia, contattare telefonicamente il proprio centro di assistenza. Solo in questo modo è possibile garantire una spedizione gratuita della merce.

La garanzia vale solo per i difetti di materiale o fabbricazione, non per i danni da trasporto, parti soggette a usura o danni a parti fragili come ad es. interruttori o accumulatori. Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale.

La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non ese guiti dalla nostra filiale di assistenza autorizzata.

Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia non viene prolungato in caso di un intervento in garanzia. Ciò vale anche per le componenti sostituite e riparate. I danni e difetti presenti già all'acquisto devono essere comunicati immediatamente dopo il disimballaggio, e non oltre due giorni dalla data di acquisto. Le riparazioni effettuate dopo la scaden za del periodo di garanzia sono a pagamento.

IT Assistenza Italia

Tel.: [phone]

E Mail: [e-mail]

IAN 75466

CH Assistenza Svizzera

Tel.: [phone] (0,08 CHF/Min.,

telefonia mobile max. 0,40 CHF/Min.)

E Mail: [e-mail]

IAN 75466

Importatore

KOMPERNASS GMBH

BURGSTRASSE 21

D 44867 BOCHUM

www.kompernass.com

Quantità di riempimento consigliate

Elemento da inserire	Accessori Alimento Quantità Tempo Livello
		Succo	400 g di ingredienti + 600 ml di acqua	30 sec. 3, 4
		Noci Mandorle	100 g 20 sec. 3, 4
		Cubetti di ghiaccio	110 g 10 sec. 3, 4
		LIQUIDI 1000	ml 10 sec. 3, 4
		Carota, patata, cetriolo da insalata	500 g *1	25 sec. 2, 3, 4
		Carota, patata, cetriolo da insalata	500 g *2	50 sec. 2, 3, 4
		Carota, patata, cetriolo da insalata	500 g 25 sec. 2, 3, 4
		Carota, patata, cetriolo da insalata	500 g *1	25 sec. 2, 3, 4
		Carota, patata, cetriolo da insalata	500 g *2	40 sec. 2, 3, 4
		Pasta lievitata	500 g di farina, 1 uovo, 80 g di olio (a temperatura ambiente), 80 g di zucchero, 200-250 ml di latte caldo, 25 g di lievito fresco o 1 pacchetto di lievito secco, 1 presa di sale *3	1. procedimento di frullatura: 2 min.	1
				2. procedimento di frullatura: 10 min.	2
		Pasta frolla	125 g burro (a temperatura ambiente), 100-125 grammi di zucchero, 1 uovo, 1 presa di sale, 250 g di farina *4	1. procedimento di frullatura: 30 sec.	1
				2. procedimento di frullatura: 6 min.	2, 3, 4
		Albumi montati a neve	8 albumi 2 3 m n.	4
		Panna montata (30% di materia grassa)	600 ml	ca. 3 min.	4

* 1: utilizzare il lato del disco di grattugia o taglio più grosso.
*2: utilizzare il lato del disco di grattugia o taglio più fine.
*3: la quantità massima della pasta lievitata è pari a 1,5 volte la ricetta indicata.
*4: la quantità massima della pasta frolla è pari a 1,5 2 volte la ricetta indicata.

INHOUDSOPGAVE BLADZIJDE

Inleiding 32
