BEDIENUNGSANLEITUNG SKM 550 EDS A1 SILVERCREST

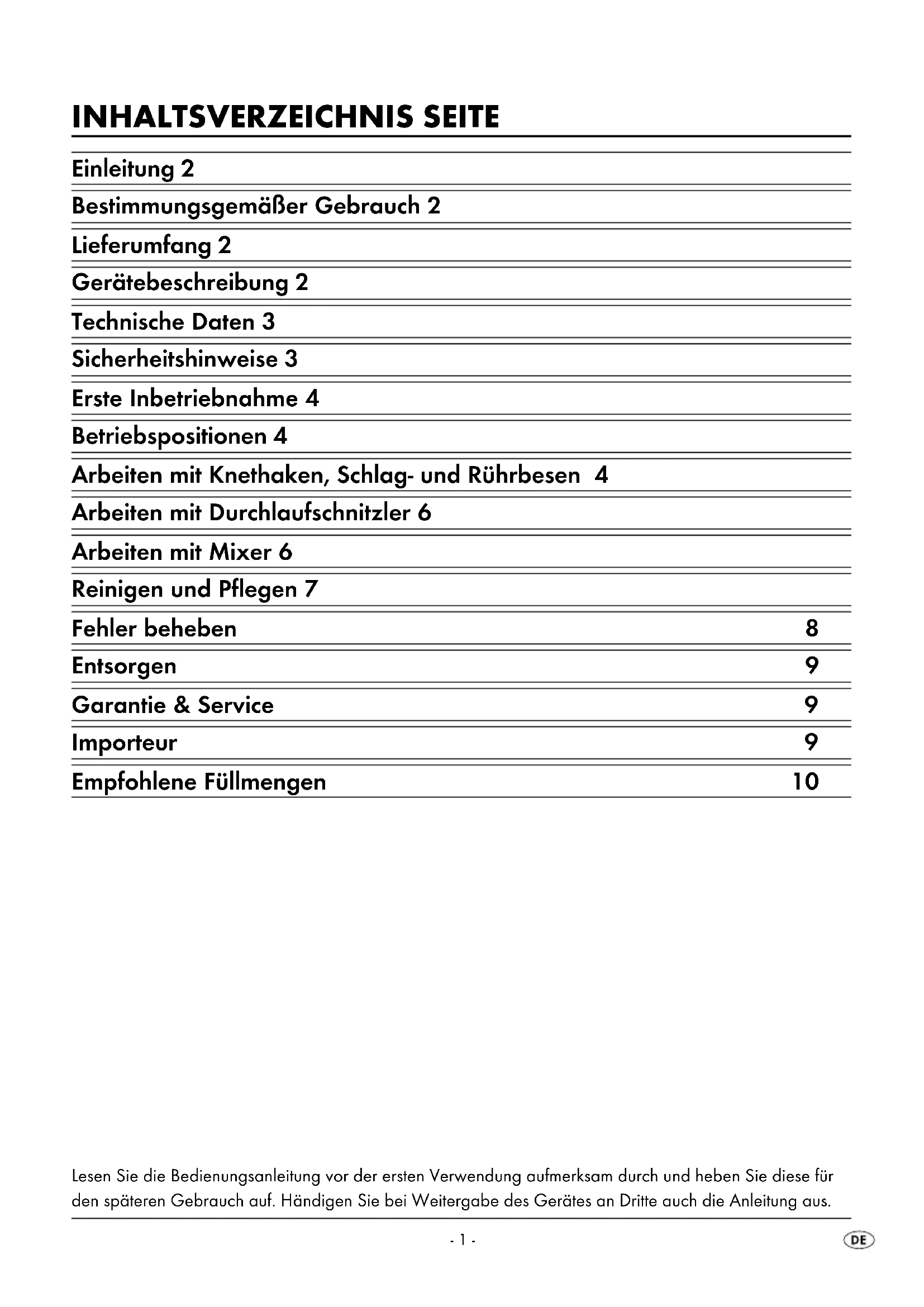

CV_75466_SKM550EDSA1_LB1-7_R.qxd 04.06.2012 11:16 Uhr Seite 1- 1 - INHALTSVERZEICHNIS SEITE Einleitung 2 Bestimmungsgemäßer Gebrauch 2 Lieferumfang 2 Gerätebeschreibung 2 Technische Daten 3 Sicherheitshinweise 3 Erste Inbetriebnahme 4 Betriebspositionen 4 Arbeiten mit Knethaken, Schlag- und Rührbesen 4 Arbeiten mit Durchlaufschnitzler 6 Arbeiten mit Mixer 6 Reinigen und Pflegen 7 Fehler beheben 8 Entsorgen 9 Garantie & Service 9 Importeur 9 Empfohlene Füllmengen 10 Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.- 2 - KÜCHENMASCHINE Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestand teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die an gegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Dieses Gerät dienst ausschließlich dem Verarbeiten von Lebensmitteln in haushaltsüblichen Mengen. Dieses Gerät ist ausschließlich für die Benutzung in privaten Haushalten bestimmt. Benutzen Sie es nicht gewerblich! Dieses Gerät ist nur für den privaten Gebrauch in geschlossenen, regengeschützten Räumen vorgese hen. Benutzen Sie es nicht im Freien! Das Gerät darf nur mit Originalzubehör benutzt werden. Lieferumfang Küchenmaschine Rührschüssel mit Deckel Mixer mit Deckel und Trichter Durchlaufschnitzler mit Stopfer Schneid Wendescheibe (dick und dünn) Raspel Wendescheibe (grob und mittelfein) Reibscheibe (fein) Knethaken mit Teigabweiser Schlagbesen Rührbesen Zubehörhalter 2 Schrauben (3,5 x 22mm) 2 Dübel (5mm) Bedienungsanleitung Hinweis: Eine der Schneidscheiben für den Durchlaufschnitzler ist bei der Lieferung bereits im Durchlaufschnitzler vormontiert! Gerätebeschreibung Klappen Sie die Ausklappseiten im vorderen und hinteren Umschlag dieser Bedienungsanleitung aus: Bild :

Knethaken mit Teigabweiser

Mixer mit Deckel und Trichter

Rührschüssel mit Deckel

Antriebswelle Durchlaufschnitzler

Deckel mit Stopfer für den Durchlaufschnitzler- 3 - Bild :

Aussparungen für die Rührschüssel

Kabelstaufach Technische Daten Netzspannung: 220 240 V

/50Hz Leistungsaufnahme: 550 W max. Fassungsvermögen Rührschüssel: ca. 3,8 l Mixer: ca. 1l Schutzklasse: II Sicherheitshinweise Gefahr eines elektrischen Schlages!

• Das Gerät nur gemäß den Angaben auf dem Typenschild anschließen und betreiben.

• Darauf achten, dass im Betrieb das Netzkabel niemals nass oder feucht wird.

• Das Netzkabel so führen, dass es nicht einge klemmt oder anderweitig beschädigt werden kann. Das Netzkabel nicht von der Arbeitsfläche herunterhängen lassen.

• Sollte das Netzkabel oder der Netzstecker beschädigt sein, diese durch qualifiziertes Fach personal oder den Kundendienst ersetzen lassen, um Gefährdungen zu vermeiden.

• Den Netzstecker aus der Steckdose ziehen, wenn das Gerät nicht benutzt wird, bevor das Gerät gereinigt wird und im Fehlerfall. Ausschalten alleine genügt nicht, weil noch immer Netzspannung im Gerät anliegt, solange der Netzstecker in der Steckdose steckt. Ein unbeabsichtigtes Einschalten des Gerätes wird so vermieden. Nach Stromunterbrechung läuft das Gerät wieder an!

• Das Gerät nie ohne Zutaten betreiben. Überhitzungsgefahr! Warnung: Das Gerät nie in Wasser oder andere Flüssigkeiten tauchen. Gefahr eines elektrischen Schlages!

• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränk ten physischen, sensorischen oder geistigen Fähig keiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

• Kinder sollten beaufsichtigt werden, um sicherzu stellen, dass sie nicht mit dem Gerät spielen. Verletzungsgefahr!

• Vorsicht: die Schneid bzw. Raspelscheiben sowie das Mixermesser sind sehr scharf!

• Vorsichtig beim Einsetzen und Herausnehmen sowie bei der Reinigung der Schneid bzw. Raspelscheiben und Mixermesser!

• Achtung: Während das Gerät läuft, aus schließlich die zu verarbeitenden Zutaten in die Rührschüssel, Durchlaufschnitzler oder in den Mixer geben.

• Niemals Hände oder Fremdgegenstände in den Einfüllschacht oder in den Mixer stecken, um Verletzungen und Beschädigungen des Gerätes zu vermeiden.

• Zubehör nur bei Stillstand des Antriebs wechseln.

• Das Gerät läuft nach dem Ausschalten noch kurze Zeit nach!

• Lassen Sie das Gerät niemals unbeaufsichtigt.

• Vor dem Auswechseln von Zubehör oder Zusatz teilen, die im Betrieb bewegt werden, muss das Gerät ausgeschaltet und vom Netz getrennt wer den.- 4 - Erste Inbetriebnahme

• Vor der ersten Inbetriebnahme den Lieferumfang auf Vollständigkeit und eventuell sichtbare Beschädigungen überprüfen.

• Alle Verpackungsmaterialien und Aufkleber vom Gerät entfernen.

• Vor dem ersten Gebrauch sämtliche Geräteteile, wie im Abschnitt „Reinigen und Pflegen“ beschrieben, reinigen.

• Das Gerät auf einen glatten und sauberen Untergrund stellen.

• Das Gerät mit den vier Saugnäpfen am Untergrund befestigen.

• Netzkabel aus dem Kabelstaufach

• Netzstecker in die Steckdose einstecken. Hinweis: Sie können den Knethaken

, sowie die Reibscheibe

und die Schneid Wendescheibe

aufbewahren. Gefahr eines elektrischen Schlages! Wenn Sie den Zubehörhalter

mit dem mitgelie fertem Montagematerial an der Wand befestigen wollen, vergewissern Sie sich vor dem Bohren, dass keine stromführenden Leitungen, Kabel oder Rohre an der gewünschten Stelle durch die Wand führen!

• Markieren Sie die Bohrlöcher mit Hilfe des Zube hörhalters

• Bohren Sie mit einem 5mm Bohrer Löcher an den zuvor markierten Stellen in die Wand.

• Schieben Sie die Dübel hinein.

• Drehen Sie die Schrauben in die Dübel ein, so dass noch so viel Platz zwischen Wand und Schraubenkopf bleibt, dass Sie den Zubehörhal ter

darauf stecken können.

• Setzen Sie den Zubehörhalter

auf die Schrau ben und drücken Sie ihn nach unten, so dass Zu behörhalter

fest auf den Schrauben sitzt. Betriebspositionen Achtung: Das Gerät nur betreiben, wenn das Zubehör nach dieser Tabelle angebracht und in Betriebsposition ist. Nie ohne Zutaten betreiben. Arbeiten mit Knethaken, Schlag- und Rührbesen Hinweis: Das Gerät darf nur genutzt werden, wenn die nicht genutzten Antriebsöffnungen mit den Antriebsschutzdeckeln gesichert sind. Um das Gerät für den Betrieb mit Knethaken

vorzubereiten, bitte wie folgt vorgehen: Position Zubehör

Platzieren der Rührschüssel Einsetzen von Knethaken, Schlag- und Rührbesen

Zugeben von großen Verarbeitungsmengen- 5 -

herunterdrücken und den Schwenkarm

in die Betriebsposition 4 (siehe Kapitel „Betriebspositionen“) bringen (Bild ).

einsetzen. Darauf achten, dass der Sockel der Rührschüssel

in den Ausspa rungen

herunterdrücken und den Schwenkarm

in die Betriebsposition 1 bringen (Bild ).

auf P stellen und festhalten, bis der Antrieb

in Parkposition stehen bleibt (Bild ). Bewegt sich der Antrieb nicht, ist die Parkposition bereits erreicht.

herunterdrücken und den Schwenkarm

in die Betriebsposition 4 bringen (Bild ).

• Je nach Aufgabe Knethaken

bis zum Einrasten in den Antrieb

einstecken. Hinweis: Der Knethaken

ist mit einem Teigabweiser ausgestattet. Den Teigabweiser drehen, bis der Knethaken

einrasten kann (Bild ).

• Die zu verarbeitenden Zutaten in die Rührschüssel

einfüllen. Hinweis:Beachten, dass während des Knet , bzw. Rührvorgangs der Teig in der Rührschüs sel an Masse zunimmt, oder durch die Bewe gung etwas nach oben gedrückt wird. Tabelle im Kapitel „Empfohlene Füllmengen“ beachten.

herunterdrücken und Schwenkarm

bis kurz vor die Betriebsposition 1 bringen (Bild ), aber noch nicht einrasten lassen.

• Deckel auf die Rührschüssel

das letzte Stück in die Betriebsposition 1 einrasten lassen, so dass der Deckel fest sitzt.

auf die gewünschte Stufe stellen. Verletzungsgefahr durch rotierende Teile! Während des Betriebes nie in die Rührschüssel

greifen. Zubehör nur bei Stillstand des Antriebs

wech seln! Nach dem Ausschalten läuft der Antrieb

kurze Zeit nach. Das Gerät darf nur genutzt wer den, wenn die nicht genutzten Antriebsöffnungen mit den Antriebsschutzdeckeln gesichert sind. Im Fehlerfall Gerät ausschalten und Netzstecker ziehen, um ein unbeabsichtigtes Einschalten des Gerätes zu vermeiden. Zutaten nachfüllen

• Gerät am Drehschalter

auf P stellen und festhalten, bis der Antrieb

stehen bleibt (Bild ).

herunterdrücken und Schwenkarm

herunterdrücken und Schwenkarm

in Betriebsposition 5 bringen.

• Zutaten einfüllen. Nach der Arbeit

• Gerät am Drehschalter

auf P stellen und festhalten, bis der Antrieb

stehen bleibt (Bild ).

herunterdrücken und Schwenkarm

herunterdrücken und Schwenkarm

in Betriebsposition 4 bringen.

• Zubehör aus dem Antrieb

• Alle Teile reinigen (siehe Kapitel „Reinigen und Pflegen“).- 6 - Arbeiten mit Durchlaufschnitzler Hinweis: Stellen Sie sicher, dass sich am Schwenkarm

befinden. Um das Gerät für den Betrieb mit Durchlaufschnitz ler

vorzubereiten, bitte wie folgt vorgehen:

herunterdrücken und den Schwenkarm

in die Betriebsposition 4 (siehe Kapitel „Betriebspositionen“) bringen (Bild ).

einsetzen. Sockel der Rührschüs sel

muss in den Aussparungen

herunterdrücken und den Schwenkarm

in die Betriebsposition 1 bringen.

• Antriebsschutzdeckel für den Durchlaufschnitzler

in die Antriebsöffnung einstecken (Markierung „Punkt“ am Durchlauf schnitzler

auf Markierung „Pfeil“ am Schwenkarm

) und im Uhrzeigersinn bis zum Anschlag drehen (Markierung „Schloss” am Durchlaufschnitzler

auf Markierung „Pfeil“ am Schwenkarm

• Je nach Aufgabe Schneid

auf die Antriebswelle

des Durchlaufschnitzlers

auf den Durchlaufschnitz ler

aufsetzen und verriegeln.

auf gewünschte Stufe stellen. Hinweis: Nicht zu viele Zutaten in den Durch laufschnitzler

drücken. Tabelle im Kapitel „Empfohlene Füllmengen“ beachten.

• Zutaten durch den Einfüllschacht mittels Stopfer

einfüllen. Verletzungsgefahr durch rotierende Teile! Niemals Hände oder Fremdgegenstände in den Einfüllschacht stecken, um Verletzungen und Beschädigungen des Gerätes zu vermeiden. Zutaten nur mit Stopfer einfüllen. Zubehör nur bei Stillstand des Antriebs

wechseln! Nach dem Ausschalten läuft der Antrieb

kurze Zeit nach. Das Gerät darf nur genutzt werden, wenn die nicht genutzten Antriebsöffnungen mit den Antriebsschutzdeckeln gesichert sind. Im Fehlerfall Gerät ausschalten und Netzstecker ziehen, um ein unbeabsichtigtes Einschalten des Gerätes zu vermeiden. Nach der Arbeit

• Gerät am Drehschalter

gegen den Uhrzeigersinn drehen und abnehmen.

demontieren und alle Teile reinigen (siehe Kapitel „Reinigen und Pflegen“). Arbeiten mit Mixer Verbrühungsgefahr! Heiße Flüssigkeiten auf eine handwarme Temperatur (ca. 30 40°C) abkühlen lassen, bevor diese in den Mixer

eingefüllt werden. Um das Gerät für den Betrieb mit Mixer

vorzuberei ten, bitte wie folgt vorgehen:

herunterdrücken und den Schwenkarm

in die Betriebsposition 3 (siehe Kapitel „Betriebspositionen“) bringen.

• Mixerantriebsschutzdeckel abnehmen (Bild ).- 7 -

aufsetzen (Markierung “Pfeil” am Sockel auf Markierung “Punkt” am Grundgerät) und gegen den Uhrzeigersinn bis zum Anschlag drehen (Bild ).

• Zutaten einfüllen. Maximalmenge: 1 Liter; schäumende Flüssigkeiten maximal 0,5 Liter; optimale Verarbeitungsmenge fest: 50 100 g. Hinweis: Tabelle im Kapitel „Empfohlene Füllmengen“ beachten.

• Deckel mit Trichter aufsetzen und fest drücken, so dass der Deckel einrastet.

auf gewünschte Stufe stellen. Verletzungsgefahr durch scharfe Messer/rotierenden Antrieb! Nie in den aufgesetzten Mixer

nur bei Stillstand der Messer abnehmen/auf setzen! Den Mixer

nur mit aufgesetztem Deckel betreiben. Im Fehlerfall Gerät ausschalten und Netzstecker ziehen, um ein unbeabsichtigtes Einschalten des Gerätes zu vermeiden. Zutaten nachfüllen

• Gerät am Drehschalter

drücken (Bild ), Deckel abnehmen und Zutaten einfüllen oder

• Trichter um 90° drehen und herausnehmen. Feste Zutaten nach und nach durch die Nachfüll öffnung einfüllen oder

• flüssige Zutaten durch den Trichter einfüllen. Nach der Arbeit

• Gerät am Drehschalter

im Uhrzeigersinn drehen und abnehmen. Hinweis: Mixer

am besten sofort nach Gebrauch reinigen (siehe Kapitel „Reinigen und Pflegen“). Reinigen und Pflegen Gefahr durch elektrischen Schlag! Vor dem Reinigen den Netzstecker ziehen! Ansonsten besteht die Gefahr eines elektrischen Schlages! Warnung: Das Gerät nie in Wasser oder andere Flüssigkeiten tauchen. Achtung! Keine scheuernden Reinigungsmittel verwenden. Diese beschädigen die Oberfläche des Gerätes! Hinweis: Das Gerät und alle benutzten Teile immer direkt nach dem Gebrauch reinigen, um ein Antrocknen der Lebensmittel zu verhindern. Hinweis: Bei der Verarbeitung von farbstoff reichen Lebensmitteln, wie zum Beispiel Karotten, können sich die Kunststoffteile verfärben. Diese Verfärbungen mit ein wenig Speiseöl entfernen. Gerät feucht abwischen. Bei Bedarf etwas Spülmittel benutzen. Gerät anschließend vollständig trocknen. Achtung! Antriebsschutzdeckel nicht in der Spülmaschine reinigen! Das führt zu irreparablen Schäden an den Antriebsschutzdeckeln. Diese im warmen Wasser mit etwas Spülmittel reinigen und vor der erneuten Benutzung gut abtrocknen!- 8 - Rührschüssel mit Deckel

, Durchlaufschnitzler

, Deckel mit Stopfer

und Zubehörteile rei- nigen Alle Zubehörteile, die Rührschüssel mit Deckel

den Durchlaufschnitzler

und den dazugehörigen Deckel mit Stopfer

im warmen Wasser mit etwas Spülmittel reinigen. Eventuelle Rückstände mit einer Spülbürste entfernen. Mit klarem, warmen Wasser abspülen und trocknen. Die Zubehörteile, die Rührschüssel mit Deckel

der Durchlaufschnitzler

und der dazugehörige Deckel mit Stopfer

sind auch für die Reinigung in der Spülmaschine geeignet. Achten Sie bei der Reinigung in der Spülmaschine darauf, dass die Kunststoffteile nicht eingeklemmt werden. Ansonsten können sich diese verformen! Legen Sie die Kunststoffteile, wenn möglich, in den oberen Korb der Spülmaschine. Mixer reinigen Verletzungsgefahr durch scharfe Messer! Mixermesser nicht mit bloßen Händen berühren. Achtung! Keine scheuernden Reinigungsmittel verwenden. Zur Reinigung, Wasser mit etwas Spülmittel in den aufgesetzten Mixer

geben. Deckel mit Trichter aufsetzen und fest drücken, so dass der Deckel einrastet. Mixer

für einige Sekunden einschalten. Spülwasser ausschütten und Mixer

mit klarem, warmen Wasser ausspülen. Eventuelle Rückstände mit einer Spülbürste entfernen. Der Mixer

ist nicht zur Reinigung in der Spülma schine geeignet. Das Reinigen in der Spülmaschine führt zu irreparablen Schäden am Mixer

Fehler beheben Wenn das Gerät plötzlich stehen bleibt: Das Gerät ist überhitzt und die automatische Sicherheitsabschaltung ist aktiviert.

• Netzstecker aus der Steckdose ziehen.

• Das Gerät 15 Minuten abkühlen lassen.

• Ist das Gerät nach den 15 Minuten noch nicht vollständig abgekühlt, wird es nicht angehen.

• Weitere 15 Minuten warten und erneut einschalten. Wenn das Gerät sich nicht einschalten lässt:

• Überprüfen, ob sich der Netzstecker in der Steckdose befindet.

• Überprüfen, ob die Antriebsabdeckungen für Mixer

und Durchlaufschnitzler

und der Deckel richtig eingesetzt und eingerastet sind.

• Überprüfen, ob sich der Schwenkarm

in der jeweils erforderlichen Betriebsposition befindet (siehe Kapitel „Betriebspositionen“). Sollten die beschriebenen Maßnahmen keine Abhilfe schaffen, ist das Gerät defekt. Gerät von einer qualifizierten Fachwerkstatt oder dem Kundenservice reparieren lassen.- 9 - Entsorgen Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungs einrichtung in Verbindung. Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu. Garantie & Service Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantie fall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zer brechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behand lung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service Niederlas sung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und repa rierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantie zeit anfallende Reparaturen sind kostenpflichtig. Service Deutschland Tel.: 01805 772 033 (0,14 EUR/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 EUR/Min.) E Mail: kompernass@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E Mail: kompernass@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E Mail: kompernass@lidl.ch Importeur KOMPERNASS GMBH BURGSTRASSE 21 D 44867 BOCHUM www.kompernass.com IAN 75466 IAN 75466 IAN 75466- 10 - Empfohlene Füllmengen *1: Verwenden Sie die grobe Seite der Raspel bzw. Schneid Wendescheibe. *2: Verwenden Sie die feine Seite der Raspel bzw. Schneid Wendescheibe. *3: Die Höchstmenge für Hefeteig beträgt das 1,5 fache des angegebenen Rezeptes. *4: Die Höchstmenge für Spritzgebäckteig beträgt das 1,5 bis 2 fache des angegebenen Rezeptes. Aufsatz Zubehör Lebensmittel Menge Zeit Stufe Saft 400 g Zutaten + 600 ml Wasser 30 sek. 3, 4 Nüsse Mandeln 100 g 20 sek. 3, 4 Eiswürfel 110 g 10 sek. 3, 4 Flüssigkeiten 1000 ml 10 sek. 3, 4 Karotte, Kartoffel, Salatgurke 500 g

40 sek. 2, 3, 4 Hefeteig 500 g Mehl, 1 Ei, 80 g Öl (Raumtemperatur), 80 g Zucker, 200–250 ml warme Milch, 25 g Frischhefe oder 1 Paket Trockenhefe, 1 Prise Salz
