| Tipo di prodotto | Macchina da caffè espresso automatica |
| Marca | Spidem |
| Modello | Bellezza SUP025PY |
| Dimensioni (L x P x A) | 280 x 385 x 390 mm |
| Peso | 8 kg |
| Alimentazione elettrica | 230 V / 50 Hz |
| Potenza | Vedere targhetta |
| Serbatoio acqua | 1,3 L |
| Capacità serbatoio chicchi | 230 g |
| Pressione pompa | 15 bar |
| Caldaia | Acciaio inossidabile |
| Materiale del corpo | Termoplastica (ABS) |
| Tipi di caffè utilizzabili | In chicchi o macinato |
| Funzioni | Caffè espresso, caffè lungo, vapore, acqua calda |
| Erogazione | 1 o 2 tazze contemporaneamente |
| Regolazione macinatura | Sì, tramite pomello graduato (macina in funzione) |
| Regolazione dose | Sì, tramite pomello |
| Programmabile | Durezza dell'acqua, ciclo di risciacquo, preinfusione, premacinatura |
| Decalcificazione | Automatica con ciclo programmato |
| Gruppo erogatore | Smontabile per pulizia |
| Accessori forniti | Cucchiaio dosatore, spazzola, chiave gruppo erogatore |
| Sicurezza | Valvola di sicurezza, termostato di sicurezza, arresto automatico |
| Manutenzione | Pulizia quotidiana del serbatoio e della vaschetta; pulizia settimanale del gruppo |
| Riparabilità | Riparazioni solo da centro autorizzato; pezzi originali obbligatori |
Domande frequenti - Bellezza SUP025PY SPIDEM
Domande degli utenti su Bellezza SUP025PY SPIDEM
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Macchina da caffè in formato PDF gratuitamente! Trova il tuo manuale Bellezza SUP025PY - SPIDEM e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Bellezza SUP025PY del marchio SPIDEM.
MANUALE UTENTE Bellezza SUP025PY SPIDEM
Ci congratuliamo per la vostra scelta!
Grazie a questa macchina potrete gustare un delizioso caffè o cappuccino nel comfort della vostra casa.
Durante l'utilizzo di elettrodomestici, è consigliabile prendere alcune precauzioni per limitare il rischio di incendi, scosse elettriche e/o incidenti.
1 Leggere attentamente tutte le istruzioni ed informazioni riportate in questo manuale e in qualsiasi altro opuscolo contenuto nell'imballo prima di avviare od utilizzare la macchina espresso.
2 Non toccare superfici calde.
3 Non immergere cavo, spine o il corpo della macchina in acqua o altro liquido per evitare incendi, scosse elettriche o incidenti.
4 Fare particolare attenzione durante l'utilizzo della macchina espresso in presenza di bambini.
5 Togliere la spina dalla presa se la macchina non viene utilizzata o durante la pulizia. Farla raffreddare prima di inserire o rimuovere pezzi e prima di procedere alla sua pulizia.
6 Non utilizzare la macchina con cavo o spina danneggiati o in caso di guasti o rotture. Far controllare o riparare l'apparecchio presso il centro di assistenza più vicino.
7 L'utilizzo di accessori non consigliati dal produttore possono causare danni a cose e persone.
8 Non utilizzare la macchina espresso all'aperto.
9 Evitare che il cavo penda dal tavolo o che tocchi superfici calde.
10 Tenere la macchina espresso lontano da fonti di calore.
11 Controllare che la macchina espresso sia in posizione "Spento" prima di inserire la spina nella presa. Per spegnerla, posizionarla su "Spento" e rimuovere quindi la spina dalla presa.
12 Utilizzare la macchina unicamente per uso domestico.
13 Fare estrema attenzione durante l'utilizzo del vapore.
CONSERVARE QUESTE ISTRUZIONI
AVVERTENZA
La macchina espresso è stata studiata unicamente per uso domestico. Qualsiasi intrvento di assistenza, fatta eccezione per le operazioni di pulizia e di normale manutenzione, dovrà essere prestato da un centro di assistenza autorizzato. Non immergere la macchina in acqua. Qualsiasi riparazione dovrà essere effettuata unicamente dal centro di assistenza autorizzato.
1 Controllare che il voltaggio indicato sulla targhetta corrisponda al vostro.
2 Non utilizzate mai acqua tiepida o calda per riempire il serbatoio dell'acqua. Utilizzate unicamente acqua fredda.
3 Non toccate con le mani le parti calde della macchina ed il cavo di alimentazione durante il funzionamento.
4 Non pulire mai con detersivi corrosivi o utensili che graffiano. è sufficiente un panno morbido inumidito con acqua.
5 Per evitare la formazione di calcare, si può utilizzare acqua minerale naturale.
ISTRUZIONI SUL CAVO ELETTRICO
A Viene fornito un cavo elettrico abbastanza corto per evitare che si attorcigli o che vi inciampiate.
B Si possono utilizzare, con molta attenzione, delle prolunghe.
C Qualora venga utilizzata una prolunga, verificare:
1 che il voltaggio riportato sulla prolunga sia perlomeno, uguale al voltaggio elettrico dell'lettrodomestico;
2 che sia munito di una spina a tre pin con messa a terra (qualora il cavo dell'lettrodomestico sia di questo tipo);
3 che il cavo non penda dal tavolo per evitare di inciamparvi.
ITALIANO
1 GENERALITÀ
La macchina da caffè è indicata per la preparazione di caffè espresso impiegando sia caffè in grani sia caffè in polvere ed è dotata di un dispositivo per l'erogazione del vapore e dell'acqua calda.
Il corpo della macchina, dall'elegante design, è stato progettato per uso domestico e non è indicato per un funzionamento continuo di tipo professionale.
Attenzione. Non si assumono responsabilità per eventuali danni in caso di:
- impiego errato e non conforme agli scopi previsti;
- riparazioni non eseguite presso i centri d'assistenza autorizzati;
• manomissione del cavo di alimentazione; - manomissione di qualsiasi componente della macchina;
- impiego di pezzi di ricambio ed accessori non originali.
In questi casi viene a decadere la garanzia.
1.1 Per facilitare la lettura
Il triangolo d'avvertimento indica tutte le istruzioni importanti per la sicurezza dell'utente. Attenersi scrupolosamente a tali indicazioni per evitare ferimenti gravi!
Questo simbolo evidenzia le informazioni da tenere in maggiore consideraper un migliore utilizzo della macchina.
Le illustrazioni corrispondenti al testo si trovano
nel risvolto di copertina. Tenere queste pagine aperte durante la lettura delle istruzioni per l'uso.
1.2 Impiego di queste istruzioni per l'uso
Conservare queste istruzioni per l'uso in un luogo sicuro ed allegarle alla macchina per caffè qualora un'altra persona dovesse utilizzarla. Per ulteriori informazioni o nel caso di problemi, non trattati del tutto o soltanto insufficiente-
mente nelle presenti istruzioni, rivolgetevi ai Centri di Assistenza Autorizzati.
2 DATI TECNICI
• Tensione nominale
Vedi targhetta posta sull'apparecchio
- Potenza nominale
Vedi targhetta posta sull'apparecchio
- Materiale corpo
Termoplastico (ABS)
• Dimensioni (l x a x p) (mm)
280 x 385 x 390
- Peso (Kg)
8
• Lunghezza cavo (mm)
1200
- Pannello comandi
Frontale
- Serbatoio acqua
Estraibile
- Alimentazione
Vedi targhetta posta sull'apparecchio
• Serbatoio acqua (lt.)
1,3
- Capacità contenitore caffè (gr)
230 di caffè in grani
- Pressione pompa (bar)
15
- Caldaia
Acciaio inox
- Dispositivi di sicurezza
Valvola di sicurezza pressione caldaia termostato di sicurezza.
Con riserva di modifiche di costruzione ed esecuzione dovute al progresso tecnologico
Macchina conforme alla Direttiva Europea 89/336/CEE (Decreto legislativo 476 del 04/12/92), relativa all'eliminazione dei disturbi radiotelevisivi.

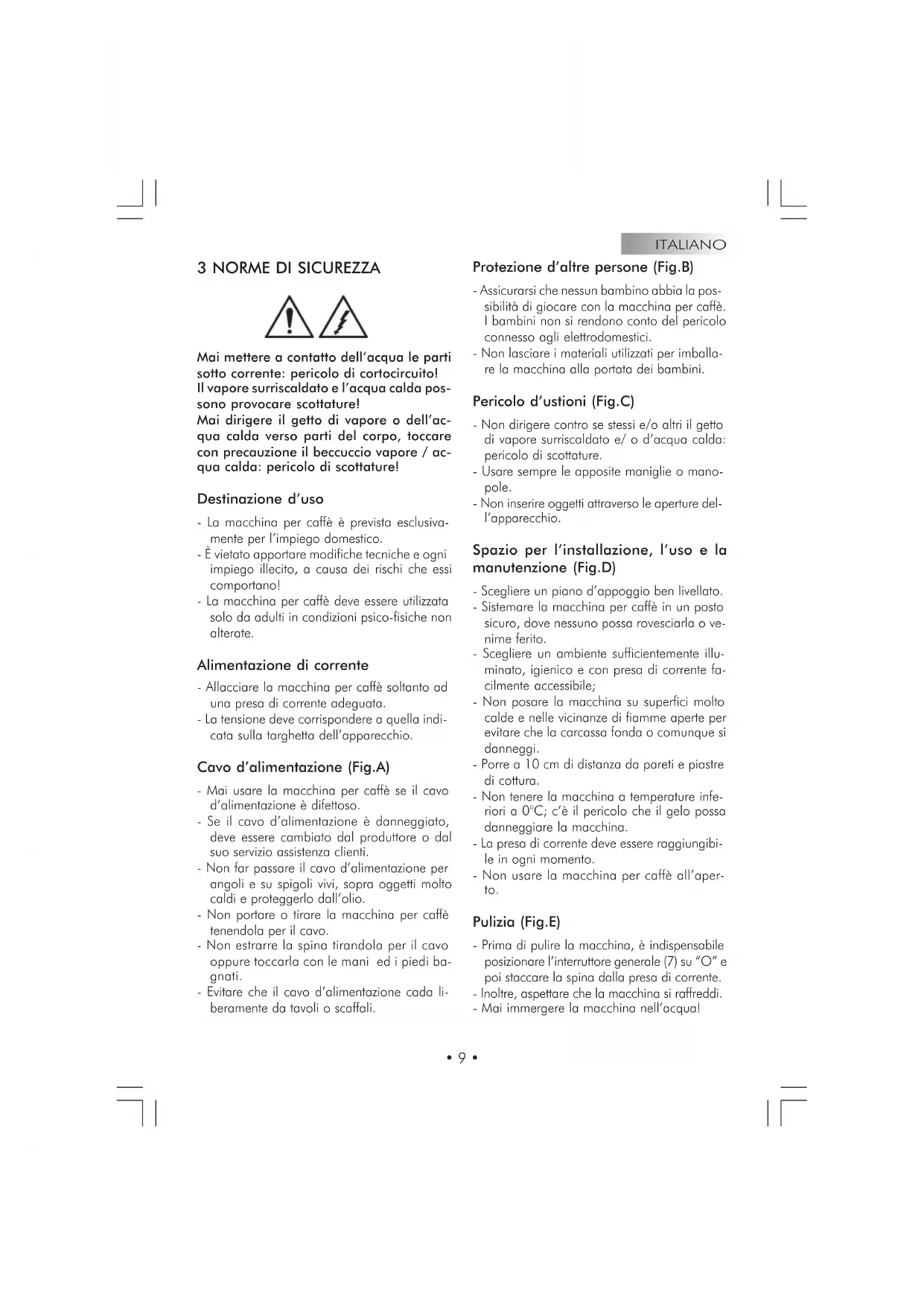

ITALIANO
Mai mettere a contatto dell'acqua le parti sotto corrente: pericolo di cortocircuito! Il vapore surriscaldato e l'acqua calda possono provocare scottature!
Mai dirigere il getto di vapore o dell'acqua calda verso parti del corpo, toccare con precauzione il beccuccio vapore / acqua calda: pericolo di scottature!
Destinazione d'uso
- La macchina per caffè è prevista esclusivamente per l'impiego domestico.
- È vietato apportare modifiche tecniche e ogni impiego illecito, a causa dei rischi che essi comportano!
- La macchina per caffè deve essere utilizzata solo da adulti in condizioni psico-fisiche non alterate.
Alimentazione di corrente
- Allacciare la macchina per caffè soltanto ad una presa di corrente adeguata.
- La tensione deve corrispondere a quella indicata sulla targhetta dell'apparecchio.
Cavo d'alimentazione (Fig.A)
- Mai usare la macchina per caffè se il cavo d'alimentazione è difettoso.
- Se il cavo d'alimentazione è danneggiato, deve essere cambiato dal produttore o dal suo servizio assistenza clienti.
- Non far passare il cavo d'alimentazione per angoli e su spigoli vivi, sopra oggetti molto caldi e proteggerlo dall'olio.
- Non portare o tirare la macchina per caffè tenendola per il cavo.
- Non estrarre la spina tirandola per il cavo oppure toccarla con le mani ed i piedi bagnati.
- Evitare che il cavo d'alimentazione cada liberamente da tavoli o scaffali.
ITALIANO
Protezione d'altre persone (Fig.B)
- Assicurarsi che nessun bambino abbia la possibilità di giocare con la macchina per caffè. I bambini non si rendono conto del pericolo connesso agli elettrodomestici.
- Non lasciare i materiali utilizzati per imballare la macchina alla portata dei bambini.
Pericolo d'ustioni (Fig.C)
- Non dirigere contro se stessi e/o altri il getto di vapore surriscaldato e/ o d'acqua calda: pericolo di scottature.
- Usare sempre le apposite maniglie o mano-pole.
- Non inserire oggetti attraverso le aperture dell'apparecchio.
Spazio per l'installazione, l'uso e la manutenzione (Fig.D)
- Scegliere un piano d'appoggio ben livellato.
- Sistemare la macchina per caffè in un posto sicuro, dove nessuno possa rovesciarla o venirne ferito.
- Scegliere un ambiente sufficientemente illuminato, igienico e con presa di corrente facilmente accessibile;
- Non posare la macchina su superfici molto calde e nelle vicinanze di fiamme aperte per evitare che la carcassa fonda o comunque si danneggi.
- Porre a 10 cm di distanza da pareti e piastre di cottura.
- Non tenere la macchina a temperature inferiori a 0°C; c'è il pericolo che il gelo possa danneggiare la macchina.
- La presa di corrente deve essere raggiungibile in ogni momento.
- Non usare la macchina per caffè all'aper- to.
Pulizia (Fig.E)
- Prima di pulire la macchina, è indispensabile posizionare l'interruttore generale (7) su "O" e poi staccare la spina dalla presa di corrente.
- Inoltre, aspettare che la macchina si raffreddi.
- Mai immergere la macchina nell'acqua!
ITALIANO
Impedire che venga a contatto con getti d'acqua.
- È severamente vietato cercare d'intervenire all'interno della macchina.
Custodia della macchina
- Quando la macchina rimane inutilizzata per un periodo prolungato, spegnere la macchina e staccare la spina dalla presa.
- Custodirla in luogo asciutto e non accessibile ai bambini.
- Proteggerla dalla polvere e dallo sporco.
Riparazioni / Manutenzione
- Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito la spina dalla presa di corrente. Mai mettere in funzione una macchina difettosa.
- Soltanto i Centri di Assistenza Autorizzati possono effettuare interventi e riparazioni.
- Nel caso di interventi e/o riparazioni non eseguiti da centri di assistenza autorizzato, si declina ogni responsabilità per eventuali danni.
Antincendio
- In caso di incendio utilizzare estintori ad anidride carbonica (CO _2 ). Non utilizzare acqua o estintori a polvere.
DESCRIZIONE COMPONENTI:
Fig.01
1 Contenitore caffè in grani
2 Coperchio mobile contenitore caffè in gra-
ni (salva aroma)
3 Pomello regolazione macinatura
4 Pomello regolazione dose
5 Coperchio dosatore caffè in polvere
6 Piano appoggia-tazze
7 Interruttore generale (ON/OFF)
8 Coperchio serbatoio acqua
9 Serbatoio acqua
10 Cassetto raccogli fondi
11 Cavo alimentazione
12 Vasca raccogli gocce + griglia
13 Erogatore caffè regolabile in altezza
14 Tubo vapore/acqua calda
15 Sportello anteriore
16 Pomello erogazione vapore
17 Gruppo erogatore caffè
18 Pannello comandi
19 Chiave gruppo erogatore caffè
20 Spazzolino per pulizia
21 Misurino caffè in polvere
Pannello comandi
22 Pulsante/Led selezione caffè in polvere
23 Pulsante erogazione caffè espresso / Led pronto temperatura
24 Pulsante erogazione caffè lungo / Led pronto temperatura
25 Pulsante/Led selezione funzione vapore
26 Pulsante/Led selezione funzione decalcificazione
27 Led allarme acqua
28 Led allarme mancanza caffè in grani o svuotare il cassetto raccogli fondi
29 Led segnalazione malfunzionamenti
30 Indicatore vaschetta piena
ITALIANO
4 INSTALLAZIONE
Per la propria sicurezza e quella di terzi attenersi scrupolosamente alle "Norme di sicurezza" riportate nel cap. 3.
4.1 Imballo
L'imballo originale è stato progettato e realizzato per proteggere la macchina durante la spedizione.
Si consiglia di conservarlo per un eventuale trasporto futuro.
4.2 Operazioni preliminari
- Prelevare dall'imballo la macchina da caffè e posizionarla in un luogo idoneo rispondente ai requisiti richiesti e descritti nelle norme di sicurezza (cap.3).
- Aprire lo sportello della macchina, prelevare la vasca raccogligocce (12) dall'imballo ed inserirvi il cassetto raccoglifondi (10); successivamente inserire la vasca raccogligocce nella macchina (Fig.21).
- Assicurarsi che la vasca raccogligocce con la griglia (Fig.01-pos.12), il cassetto fondi (10) ed il gruppo erogatore caffè (17) siano inseriti correttamente e che lo sportello anteriore (15) sia chiuso.
- Conservare a portata di mano lo spazzolino per la pulizia (20), la chiave gruppo erogatore caffè (19) che vengono forniti in dotazione con la macchina.
Se all'accensione della macchina il led rosso (29) rimane acceso, significa che una delle parti sopra descritte non è stata posizionata correttamente.
i Nota importante: È importante leggere quanto riportato nel Capitolo 15, ove viene spiegato in dettaglio il significato di tutte le segnalazioni che la macchina fornisce all'utilizzatore, mediante le luci posizionate sul pannello comandi.
4.3 Prima accensione
- Aprire il coperchio del serbatoio acqua (Fig.02) ed estrarre il serbatoio (Fig.03). Sciacquare e riempire, con acqua fresca potabile (Fig.04), il serbatoio; si consiglia di non su
perare il riferimento contrassegnato con la dicitura "MAX". Reinserire il serbatoio acqua nella sede apposita e riposizionare il coperchio sopra ad esso.
Immettere nel serbatoio (9) sempre e soltanto acqua fresca non gassata. Acqua calda nonché altri liquidi possono danneggiare il serbatoio e/o la macchina. Non mettere in funzione la macchina senz'acqua: accertarsi che ve ne sia a sufficienza all'interno del serbatoio.
- Sollevare il coperchio (Fig.05) e immettere caffè in grani nel contenitore (Fig.06).
Usare sempre e soltanto caffè in grani. Caffè in polvere, liofilizzato, nonché altri oggetti danneggiano la macchina.
- Riposizionare il coperchio nel contenitore caffè (1).
- Inserire la spina nella presa di corrente sul retro della macchina da caffè (Fig.07), dopo essersi assicurati che l'interruttore generale (7) sia in posizione (O). Inserire la spina dell'altro capo del cavo in una presa a parete di corrente adeguata.
- La macchina si presenta con l'interruttore generale in posizione (O); per accenderla è sufficiente premere il pulsante (Fig.08); cominciano a lampeggiare i led (23) e (24) del pannello comandi.
- Per caricare il circuito, dirigere il tubo vapore (Fig.01-pos.14) sulla vasca raccogligocce, mettere una tazza o un recipiente adatto sotto il beccuccio del tubo vapore e ruotare il pomello (Fig.09) in senso antiorario ed attendere fino a quando fuoriesce acqua, in modo regolare, dal tubo vapore; per interrompere l'erogazione di acqua, ruotare il pomello in senso orario.
Note: Prima di procedere alla prima messa in funzione, in caso di prolungata inattività, se il serbatoio acqua è stato vuotato completamente o se il led (27) lampeggia, è obbligatorio caricare il circuito della macchina.
ITALIANO
- Dopo l'accensione, durante la fase di riscaldamento della macchina, i led (23) e (24) lampeggiano simultaneamente. Terminata la fase di riscaldamento i led (23) e (24) sono accesi in modo fisso.
- Terminate le operazioni di cui sopra, la macchina è predisposta per l'uso.
- Per erogare caffè, acqua calda o vapore, ed utilizzare correttamente la macchina, seguire attentamente le istruzioni che seguono.
5 MACINACAFFÈ (FIG.10)
Attenzione! La manopola di regolazione della macinatura, posta all'interno del contenitore caffè (Fig.10), deve essere ruotata solo quando il macinacaffè è in funzione. Non inserire caffè in polvere e/o liofilizzato nel contenitore caffè in grani.
È vietato introdurre qualsiasi materiale che non sia caffè in grani. Il macinacaffè contiene organi in movimento che possono essere pericolosi; vietato introdurre le dita e/o altri oggetti.
Prima di intervenire, per qualsiasi motivo, all'interno del contenitore caffè, disinserire l'interruttore generale (7) e staccare la spina dalla presa di corrente. Non immettere caffè in grani quando il macinacaffè è in funzione.
La qualità ed il gusto del caffè dipendono, oltre che dalla miscela utilizzata, anche dal grado di macinatura.
La macchina è dotata di un pomello (Fig.10) per la regolazione del grado di macinatura. Per variare il grado di macinatura ruotare il pomello graduato quando il macinacaffè è in funzione; le cifre riportate sulla manopola indicano il grado di macinatura.
Ogni apparecchio è regolato, in fabbrica, su un grado di macinatura medio: se la macinatura risulta essere troppo fine è necessario ruotare la manopola verso valori più alti; se la macinatura risulta essere troppo grossa è necessario ruotare la manopola verso valori più bassi.
La variazione del grado di macinatura si noterà soltanto dopo l'erogazione di tre/quattro caffè. Usare miscele di caffè in grani per macchine espresso. Evitare di utilizzare gradi di macinatura in posizioni estreme (Es.1 – 16); in questi casi utilizzare miscele di caffè differenti. Conservare il caffè al fresco, in un contenitore chiuso ermeticamente.
La macinatura deve essere regolata nel caso in cui il caffè verga erogato in modo non ottimale:
Erogazione troppo veloce = macinatura troppo grossa > aumentare il grado di macinatura; Erogazione a gocce e/o assente = macinatura troppo fine > diminuire il grado di macinatura.
6 REGOLAZIONE DOSE CAFFÈ (FIG.11)
Nella macchina è possibile regolare la quantità di caffè (dose) che si desidera macinare. La dose viene impostata, dal costruttore, su un valore medio che soddisfa la maggior parte delle esigenze.
Ruotando il pomello (Fig.11), situato all'interno del contenitore caffè, in senso antiorario si aumenta la dose di caffè in polvere; ruotando il pomello in senso orario si diminuisce la dose di caffè in polvere.
La regolazione della dose deve essere effettuata prima di premere il pulsante di erogazione caffè. Questo sistema permette di ottenere un'erogazione ottimale con tutti i tipi di caffè presenti in commercio.
7 EROGAZIONE CAFFÉ
Note: Nel caso in cui la macchina non eroghi caffè, verificare che il serbatoio apposito contenga acqua a sufficienza.
- Prima di erogare caffè verificare che i led verdi di pronto temperatura (23) e (24) siano accesi in modo fisso, che il serbatoio acqua ed il serbatoio caffè siano pieni.
- Posizionare 1 o 2 tazze sotto ai beccucci dell'erogatore; potete regolare l'altezza dell'erogatore spostandolo manualmente verso l'alto o verso il basso (Fig.12), in modo che si adatti alle vostre tazzine.
ITALIANO
7.1 Erogazione con caffè in grani
- Per erogare il caffè occorre premere il tasto di erogazione caffè (23 o 24); il tasto selezionato comincia a lampeggiare (vedi Cap.15), mentre quello non selezionato viene spento. Per erogare 1 caffè, posizionare una sola tazzina sotto ai beccucci di erogazione caffè e premere una sola volta il pulsante (23 o 24); per erogare 2 caffè, posizionare due tazzine sotto ai beccucci di erogazione caffè e premere 2 volte di seguito il pulsante (23 o 24). In questa modalità di funzionamento, la macchina provvede automaticamente a macinare e dosare la giusta quantità di caffè; la preparazione di due caffè richiedere due cicli di macinatura e due cicli di erogazione gestiti automaticamente dalla macchina.
- Successivamente si avvia il ciclo di erogazione.
- Dopo aver compiuto il ciclo di preinfusione, il caffè comincerà a fuoriuscire dal beccuccio erogatore (Fig.01-pos.13).
L'erogazione del caffè si fermerà automaticamente quando verrà raggiunto il livello preimpostato (vedi par.7.3); è comunque possibile interrompere l'erogazione del caffè premendo il pulsante (Fig.01-pos.23 o 24).
7.2 Erogazione con caffè in polvere
Per utilizzare questa funzione è necessario utilizzare il misurino (Fig.01-pos.21) per dosare il caffè in polvere dall'interno della macchina.
Inserire nel dosatore (5) solo caffè in polvere per macchine espresso; caffè in grani, liofilizzato, ed altri materiali, inseriti in questo dosatore, danneggiano la macchina.
È vietato inserire le dita all'interno del dosatore caffè in polvere, vi sono degli organi in movimento.
Per prelevare la giusta quantità, di caffè in polvere, da inserire nel dosatore, utilizzare solo il misurino (21) in dotazione alla macchina. Inserire un solo misurino, di caffè in polvere, alla volta; per ottenere due caffè è obbligatorio effettuare due cicli separati in successione l'uno all'altro.
- Premere il pulsante (22) per selezionare la funzione; il led posto nel pulsante si accende.
- Sollevare il coperchio dosatore caffè in polvere (Fig.13).
- Prelevare, con il misurino, una dose di caffè; togliere la quantità eccessiva di caffè in polvere presente nel misurino.
- Vuotare il caffè in polvere all'interno del dosatore (Fig.14).
- Chiudere il coperchio del dosatore caffè in polvere.
- Per erogare il caffè occorre premere il tasto di erogazione caffè (23 o 24); il tasto selezionato comincia a lampeggiare (vedi Cap.15), mentre quello non selezionato viene spento.
- Si avvia il ciclo di erogazione.
- Dopo aver compiuto il ciclo di preinfusione, il caffè comincerà a fuoriuscire dal beccuccio erogatore (13).
L'erogazione del caffè si fermerà automaticamente quando viene raggiunto il livello preimpostato (vedi par.7.3); è comunque possibile interrompere l'erogazione del caffè premendo il pulsante (23 o 24). - Successivamente la macchina si riporta automaticamente nel modo di funzionamento normale (vedi par. 7.1).
7.3 Regolazione quantità caffè per tazza
La macchina è stata programmata per erogare 2 tipi di caffè: caffè espresso con il pulsante (23) e caffè lungo con il pulsante (24).
Per adattare i valori programmati alle dimensioni delle tazze, porre la tazza sotto l'erogatore (13), premere il tasto di erogazione del tipo di caffè desiderato (23 o 24) e mantenerlo premuto.
Attendere che la tazza venga riempita con la quantità desiderata ed a quel punto rilasciare il tasto.
i Avvertenza: mantenere il tasto (23 o 24) premuto durante tutto il processo di erogazione del caffè.
In questo modo la macchina è programmata per erogare la quantità di caffè da voi desiderata.
ITALIANO
8 EROGAZIONE ACQUA CALDA
Attenzione: all'inizio possono verificarsi brevi spruzzi di acqua calda: pericolo di scottature. Il tubo d'erogazione dell'acqua calda può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.
- Prima di erogare acqua calda verificare che le luci verdi di pronto temperatura (23 e 24) siano accese in modo fisso. Con la macchina pronta per l'erogazione del caffè, procedere nel seguente modo.
- Mettere una tazza e/o un recipiente sotto al tubo acqua calda/vapore (Fig.15).
- Aprire, in senso antiorario, il pomello come indicato in Fig.15.
- Prelevare la quantità desiderata di acqua calda; per fermare l'erogazione dell'acqua calda ruotare in senso orario il pomello. La macchina si riporta nel funzionamento normale.
9 EROGAZIONE VAPORE/PREPARAZIONE DEL CAPPUCCINO
Il vapore può essere utilizzato per montare il latte per il cappuccino ma anche per il riscaldamento delle bevande.
Pericolo di scottature! All'inizio dell'erogazione possono verificarsi brevi spruzzi di acqua calda. Il tubo di erogazione può raggiungere temperature elevate: evitare di toccarlo direttamente con le mani.
Con la macchina pronta per erogare caffè, pre- mere il pulsante (25), i led (23) e (24) si spen- gono. La macchina necessita di un tempo di preriscaldamento; durante tutta questa fase il led (25) lampeggia.
- Prima di erogare vapore attendere che il led verde di pronto temperatura (25) si sia acceso in modo fisso, questo segnala il raggiungimento della corretta temperatura di funzionamento.
- Dirigere il tubo vapore (14) sopra la vasca raccogligocce, aprire il pomello (16) "Acqua calda/vapore" per qualche istante, in modo
da far uscire l'acqua residua dal tubo vapore; in breve tempo comincerà ad uscire solo vapore.
• Chiudere il pomello (16).
- Riempire con latte freddo 1/3 del contenitore che si desidera utilizzare per preparare il cap-puccino.
i Per garantire un miglior risultato nella preparazione del cappuccino, il latte e la tazza utilizzata devono essere freddi.
- Immergere il tubo vapore nel latte da riscaldare e aprire il pomello (16); far ruotare il recipiente con lenti movimenti dal basso verso l'alto per rendere uniforme la formazione di schiuma (Fig.16).
- Dopo aver utilizzato il vapore per il tempo desiderato chiudere il pomello (16).
- Lo stesso sistema può essere utilizzato per il riscaldamento di altre bevande.
- Pulire, dopo questa operazione il tubo vapore con un panno umido (Fig.17).
9.1 Passaggio da vapore a caffè
- Per poter erogare caffè, dopo aver selezionato la funzione vapore, è necessario premere nuovamente il pulsante (25).
- Nel passaggio da erogazione vapore a erogazione caffè, i led (23), (24) e (25) lampeggiano contemporaneamente indicando che la macchina è in sovratemperatura e non può erogare caffè.
- Per potere erogare caffè, è necessario scaricare dell'acqua ruotando il pomello Vapore (16) fino a quando non rimangono accesi, in modo fisso, solo i led di pronto temperatura (23) e (24).
10 PULIZIA E MANUTENZIONE
Pulizia generica
- La manutenzione e la pulizia possono essere effettuate soltanto quando la macchina è fredda e scollegata dalla rete elettrica.
- Non immergere la macchina nell'acqua e non inserire i componenti nella lavastoviglie.
- Non utilizzare oggetti acuminati o prodotti chimici aggressivi (solventi) per la pulizia.
ITALIANO
• Non asciugare la macchina e/o i suoi componenti utilizzando un forno a microonde e/o un forno convenzionale
- Si consiglia di pulire quotidianamente il serbatoio dell'acqua, provvedendo al ricambio dell'acqua.
- Pulire il dosatore caffè in polvere quotidianamente:
- Prendere il pennello in dotazione e pulire il dosatore (Fig.18).
- Per la pulizia dell'apparecchio utilizzare un panno morbido inumidito con acqua (Fig.19).
- Pulire il vano di servizio ed il gruppo erogatore.
- Raccomandiamo di svuotare e pulire ogni giorno la vasca raccogli gocce (12) ed il cassetto raccogli fondi (10); per eseguire questa operazione è necessario aprire lo sportello anteriore (Fig.20) ed estrarre la vasca raccogli gocce (Fig.21); successivamente si può procedere con lo svuotamento ed alla pulizia di tutti i componenti.
• L'erogatore caffè può essere tolto per la pulizia (Fig.24):
- Abbassare i beccucci dell'erogatore
- Impugnare l'erogatore come indicato in Fig.24 ed estarlo dalla sua sede.
- Lavare il tutto con acqua calda.
10.1 Gruppo erogatore
Il gruppo erogatore (17) deve essere pulito ogni volta che si riempie il contenitore di caffè in grani o, in ogni caso, almeno una volta alla settimana.
- Spegnere la macchina premendo l'interrutto-re (7) in posizione (O) ed estrarre la spina dalla presa di corrente a parete.
- Aprire lo sportello di servizio (15), successivamente togliere la vasca raccogli gocce (12) e di conseguenza il cassetto raccogli fondi.
- Estrarre il gruppo erogatore tenendolo per l'apposita maniglia e premendo sul tasto indicato dalla scritta "PUSH" (Fig.22).
- Assicurarsi che i due filtri in acciaio siano liberi da ogni residuo di caffè. Il filtro superiore si può togliere svitando, in senso antiorario, il perno di plastica con l'apposita chiave in dotazione (Fig.23).
• Il gruppo erogatore può essere lavato solo
con acqua calda senza detergente. Quindi lavarlo ed asciugare accuratamente tutti i suoi componenti.
- Rimontare il filtro ed avvitare nuovamente, con cura, il perno in plastica servendosi dell'apposita chiave.
- Pulire accuratamente il vano interno della macchina.
- Tenendolo per l'apposita maniglia, introdurre di nuovo il gruppo erogatore nell'apposito vano fino ad ottenerne l'aggancio.
- Inserire il cassetto raccogli fondi e la griglia nella la vasca raccogli gocce ed inserire quest'ultima nella macchina.
• Chiudere lo sportello (15).
11 DECALCIFICAZIONE
La formazione del calcare avviene con l'uso dell'apparecchio; la decalcificazione è necessaria ogni 3-4 mesi, quando si osserva una riduzione della portata dell'acqua o quando lampeggia la Spia del pulsante (26).
Qualora si voglia eseguirla personalmente, si può utilizzare un prodotto decalcificante per macchine da caffè di tipo non tossico e/o nocivo, comunemente reperibile in commercio.
Attenzione! Non utilizzare in nessun caso l'aceto come decalcificante.
Per procedere alla decalcificazione della macchina seguire le istruzioni riportate.
- Miscelare il decalcificante con acqua come specificato sulla confezione del prodotto decalcificante e riempire il serbatoio dell'acqua.
- Accendere la macchina con l'interruttore generale (7).
- Premere il pulsante (26), per almeno 5 secondi, per selezionare la funzione; il led rimane acceso in modo fisso.
- Dirigere il tubo vapore (14) sulla vasca rac-cogli gocce.
- Posizionare un contenitore di adeguate capacità sotto al tubo vapore ed aprire in senso antiorario il pomello acqua calda (16). La macchina inizia un ciclo automatico di
ITALIANO
decalcificazione intervallato con pause prestabilite dal costruttore e gestite automaticamente dalla macchina.
- Alla fine del ciclo viene fermata l'erogazione della soluzione decalcificante ed i 5 tasti iniziano a lampeggiare simultaneamente.
- Chiudere il pomello erogazione acqua calda (16) ruotandolo in senso orario. In questo caso lampeggia anche il led (27).
- Sciacquare il serbatoio dell'acqua e riempirlo con acqua fresca potabile.
- Posizionare un contenitore di adeguate capacità sotto al tubo vapore e vuotare 2/3 del contento del serbatoio dell'acqua ruotando il pomello vapore (16) in senso antiorario; per fermare l'erogazione ruotare il pomello (16) in senso orario.
- Lasciare riscaldare la macchina e vuotare il rimanente contenuto del serbatoio dell'acqua ruotando il pomello vapore (16) in senso antiorario; per fermare l'erogazione ruotarlo in senso orario.
Qualora si utilizzi un prodotto diverso da quello consigliato si raccomanda di rispettare comunque le istruzioni della casa produttrice riportate sulla confezione del prodotto decalcificante.
Se il ciclo di decalcificazione viene interrotto spegnendo la macchina, questo viene ripristinato alla riaccensione della stessa.
12 PROGRAMMAZIONE FUNZIO- NI MACCHINA
La macchina permette di programmare alcuni parametri in funzione delle esigenze dell'utilizzatore.
Per programmare le funzioni è obbligatorio entrare nella modalità di programmazione agendo come segue:
- Assicurarsi che l'interruttore generale (7) della macchina sia in posizione (O) e che il pomello acqua calda (16) sia chiuso.
- Premere i tasti (23) e (25) e contemporaneamente ed accendere la macchina con l'interruttore generale (7).
In questo modo si è nella modalità di program-
mazione della macchina.
Per uscire dalla programmazione e attivare le funzioni programmate spegnere e riaccendere la macchina con l'interruttore generale (7).
12.1 Programmazione "durezza acqua"
L'acqua corrente è più o meno calcarea a seconda delle regioni. Per questo motivo l'apparecchio può essere regolato secondo il grado di durezza dell'acqua della località a cui è destinato, espresso in scala da 1 a 4.
L'apparecchio è già programmato su un valore medio (durezza 3).
i Prima di effettuare questa regolazione è necessario verificare la durezza dell'acqua mediante la striscia in dotazione nella macchina. Immergere brevemente (1 secondo) la striscia in dotazione nell'acqua e scuoterla leggermente. Dopo un minuto i risultati del test sono visibile sulla striscia.
Per programmare questa funzione agire come segue:
- Premere il tasto (22); successivamente il numero dei tasti accesi indica la durezza dell'acqua programmata;
- Se si desidera modificare il grado di durezza dell'acqua premere ripetutamente il tasto (22) fino a quanto viene indicato, dall'accensione dei tasti, il grado di durezza selezionato.
Durezza 1 = accesi i tasti (22) e (23)
Durezza 2 = accesi i tasti (22), (23) e (24)
Durezza 3 = accesi i tasti (22), (23), (24) e (25)
Durezza 4 = accesi i tasti (22), (23), (24), (25) e (26)
L'indice di durezza corrisponde ai quadrati 1-4 sulla striscia.
12.2 Programmazione del "ciclo di risciacquo"
Subito dopo l'accensione, l'apparecchio elimina automaticamente i resti d'acqua rimasti nelle tubature per garantire che i caffè vengano preparati solo con acqua fresca.
ITALIANO
Per programmare questa funzione agire come segue:
- Premere il tasto (23); quando la funzione è attivata si accende il led (27).
12.3 Programmazione della "preinfusione"
Il processo di preinfusione, con il quale il caffè viene leggermente inumidito prima dell'infusione vera e propria, fa risaltare l'aroma pieno del caffè, che acquista un gusto eccellente.
Per programmare questa funzione agire come segue:
- Premere il tasto (24); quando la funzione è attivata si accende il led (28).
i Nota: questa funzione è già attivata dal costruttore.
12.4 Programmazione della "prema-cinatura"
Con il processo di premacinatura l'apparecchio macina due volte: la prima per il tipo di caffè selezionato, la seconda per il caffè successivo (non ancora selezionato). Questa funzione conviene solo se si devono preparare contemporaneamente diversi caffè (p. es. durante una visita, una festa).
Per programmare questa funzione agire come segue:
- Premere il tasto (25); quando la funzione è attivata si accende il led (29).
13 INFORMAZIONI DI CARATTE- RE GIURIDICO
- Le presenti istruzioni per l'uso contengono le informazioni necessarie per l'impiego corretto, per le funzioni operative e la manutenzione accurata dell'apparecchio.
- Queste conoscenze e l'osservanza delle presenti istruzioni, rappresentano la premessa per un uso senza pericolo nel pieno rispetto della sicurezza in caso di funzionamento e manutenzione dell'apparecchio. Se si desiderano ulteriori informazioni, o se dovessero suben-
trare particolari problemi che si ritiene nelle presenti istruzioni d'uso non siano stati spiegati con sufficiente chiarezza, preghiamo di rivolgersi al rivenditore locale o direttamente alla ditta costruttrice.
- Inoltre facciamo notare che il contenuto di queste istruzioni d'uso non è parte di una convenzione precedente o già esistente, di un accordo o di un contratto legale e che non ne cambiano la sostanza.
- Tutti gli obblighi del costruttore si basano sul relativo contratto di compravendita che contiene anche il regolamento completo ed esclusivo riguardo alle prestazioni di garanzia.
- Le norme di garanzia contrattuali non vengono né limitate né estese in base alle presenti spiegazioni.
- Le istruzioni per l'uso contengono informazioni protette dal diritto d'autore.
- Non è permesso fotocopiarle o tradurle in un'altra lingua senza previo accordo scritto da parte del Costruttore.
14 SMALTIMENTO
- Rendere inutilizzabile gli apparecchi non più in uso.
- Staccare la spina dalla presa e tagliare il cavo elettrico.
- Consegnare gli apparecchi fuori uso a un centro di raccolta idoneo.
ITALIANO
15 SPIE PANNELLO COMANDI
LUCE VERDE (22)
- Macchina in erogazione con caffè macinato
LUCE VERDE (23) FISSA
LUCE VERDE (24) FISSA CONTEMPORANEAMENTE
- Macchina in temperatura pronta:
per l'erogazione del caffè;
per l'erogazione dell'acqua calda.
LUCE VERDE (23) LAMPEGGIANTE
LUCE VERDE (24) LAMPEGGIANTE CONTEMPORANEAMENTE
- Macchina in fase di riscaldamento per l'erogazione caffè ed acqua calda
LUCE VERDE (23) LAMPEGGIANTE IN MODO LENTO
- Macchina in erogazione di 1 caffè espresso
LUCE VERDE (23) LAMPEGGIANTE IN MODO VELOCE
- Macchina in erogazione di 2 caffè espressi
LUCE VERDE (24) LAMPEGGIANTE IN MODO LENTO
- Macchina in erogazione di 1 caffè lungo
LUCE VERDE (24) LAMPEGGIANTE IN MODO VELOCE
- Macchina in erogazione di 2 caffè lunghi
LUCE VERDE (25) FISSA
- Macchina in temperatura pronta per l'erogazione del vapore
LUCE VERDE (25) LAMPEGGIANTE
- Macchina in fase di riscaldamento per l'erogazione vapore.
LUCE ROSSA (26) LAMPEGGIANTE
- La macchina necessita di un ciclo di decalcificazione
Eseguire la decalcificazione come descritto nel Par.11.
Per cancellare la preselezione premere un altro tasto mantenendo il rubi- netto chiuso.
LUCE ROSSA (26) FISSA
- È stata selezionata la funzione di decalcificazione.
Per eseguire la decalcificazione come descritto nel Par.11. aprire il pomello erogazione acqua calda (16).
LUCE VERDE (23) LAMPEGGIANTE
LUCE VERDE (24) LAMPEGGIANTE
LUCE VERDE (25) LAMPEGGIANTE CONTEMPORANEAMENTE
- Macchina in sovratemperatura; in questa modalità la macchina non può erogare caffè.
È necessario scaricare dell'acqua nella vasca raccogligocce ruotando il pomello Vapore (16) fino a quando le luci verdi di pronto temperatura (23) (24) non rimangono accese in modo fisso e si spegne la luce verde (25).
LED ROSSO (27) FISSO
- Quantità d'acqua insufficiente nel serbatoio.
Riempire il serbatoio con acqua fresca potabile, caricare il circuito ed iniziare nuovamente la procedura.
LED ROSSO (27) LAMPEGGIANTE
- Circuito acqua non carico.
Caricare il circuito
LED ROSSO (28) FISSO
- Serbatoio caffè in grani vuoto.
Riempire il serbatoio con caffè in grani ed iniziare nuovamente la procedura.
LED ROSSO (28) LAMPEGGIANTE
- Cassetto fondi pieno
**Per spegnere la luce rossa lampeggiante, vuotare il cassetto dai fondi di caffè
LED ROSSO (29) FISSO
- Gruppo erogatore, vasca raccogli gocce, sportello anteriore non in posizione corretta per il funzionamento della macchina.
Per spegnere la luce rossa fissa, verificare che tutti i componenti siano inseriti o chiusi in modo corretto.
LUCE ROSSA (29) LAMPEGGIANTE
- Motore macina Bloccato
- Motore gruppo erogatore bloccato
Rivolgersi al centro assistenza
i ** Nota importante: il cassetto raccogli fondi deve essere vuotato solo quando la macchina è accesa. Il cassetto deve essere estratto per almeno 5 secondi. Lo svuotamento del cassetto a macchina spenta non permette l'erogazione del caffè alla riaccensione della stessa.
ITALIANO
16 PROBLEMI, CAUSE E RIMEDI
| imelborP | e | suaC |
| La macchina non si accende | La macchina non è collegata alla rete elettrica | leagare la macchina alla rete talic |
| Il caffè non è abbastanza caldo | Le tazzine sono fredde | Scaldare le tazzine |
| Non fuoriesce acqua calda o va ep | Il foro del tubo vapore è otturato | Pulire il foro del tubo vapore con uno spillo. |
| Caffè fuoriesce lentamente | Caffè troppo fine | Cambiare miscela di caffè o regolare la macinatura come al (Par.5). Diminuire la dose (Par.6) |
| Gruppo erogatore sporco | Pulire il gruppo erogatore (Par.10) | |
| Il caffè ha poca crema | La miscela non è adatta o il caffè non edì torrefazione oppure è macinato troppo grosso. | Cambiare miscela di caffè o regolare la macinatura come al di Aumentare la dose (Par.6) |
| La macchina impiega troppo tempo per scaldarsi o la quantità di acqua che fuoriesce dal tubo è limitata | Il circuito della macchina etal | Detraificare la macchina |
| Il gruppo erogatore non può essere estratto | Gruppo erogatore fuori p neiso | Accendere la macchina. Chiudere la sportello di servizio. Il gruppo etogama automaticamente nella posizione iniziale. |
| Cassetto raccoglifondi inserito | Estrarre il cassetto raccoglifondi prima di estrarre i peodi neizagore | |
| Caffè non fuoriesce | Manca Acqua | Riempire il serbatoio dell'acqua e ricaricare il circuito. |
| Gruppo sporco | Pulire gruppo | |
| Dose alta | Diminuire la dose | |
| Circuito non carico | Ricaricare il circuito | |
| ouffaC dell'erogatore | Fittigatore non in posizione corretta | Rimettere in posizione l'erogatore |
| Ero ordetag | Pulire l'erogatore ed i suoi fori cist' | |
| Caffè fuoriesce velocemente | Poco caffè all'interno del contenitore | Riempire il contenitore con caffè in polvere non liofilizzato |
| Miscela di caffè grossa | Cambiare tipo di miscela | |
| Dose bassa | ademuA | |
| Esce acqua dalla bacinella | Bacinella troppo piena | Verificare posizione del galleggiante e erato ethicabal |
ITALIANO
NOTA - NOTE - BEMERKUNG - NOTE - NOTA - NOTA - OPMERKING
ENGLISH
IMPORTANT SAFEGUARDS
- Máquina con temperatura a punto:
LUZ VERDE (24) FIXA CONTEMPORANEAMENTE
- Máquina com temperatura pronta:
LUZ VERDE (24) LAMPEJANTE CONTEMPORANEAMENTE
LUZ VERDE (25) LAMPEJANTE CONTEMPORANEAMENTE
