MANUALE UTENTE Anita PL042TEMD Lelit

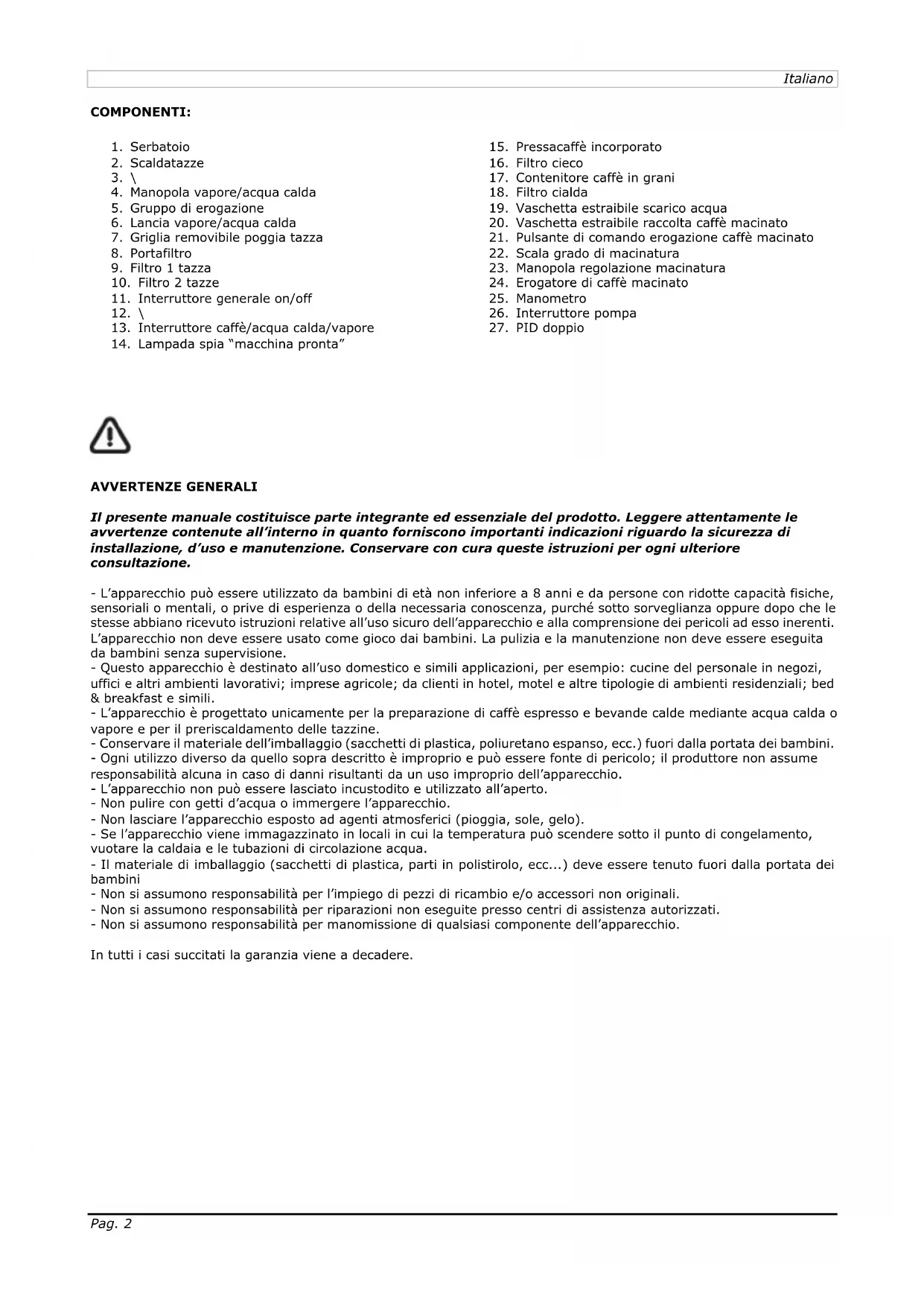

5. Gruppo di erogazione

6. Lancia vapore/acqua calda

7. Griglia removibile poggia tazza

11. Interruttore generale on/off

13. Interruttore caffè/acqua calda/vapore

14. Lampada spia “macchina pronta”

15. Pressacaffè incorporato

17. Contenitore caffè in grani

19. Vaschetta estraibile scarico acqua

20. Vaschetta estraibile raccolta caffè macinato

21. Pulsante di comando erogazione caffè macinato

22. Scala grado di macinatura

23. Manopola regolazione macinatura

24. Erogatore di caffè macinato

26. Interruttore pompa

AVVERTENZE GENERALI Il presente manuale costituisce parte integrante ed essenziale del prodotto. Leggere attentamente le avvertenze contenute all’interno in quanto forniscono importanti indicazioni riguardo la sicurezza di installazione, d’uso e manutenzione. Conservare con cura queste istruzioni per ogni ulteriore consultazione. - L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. L’apparecchio non deve essere usato come gioco dai bambini. La pulizia e la manutenzione non deve essere eseguita da bambini senza supervisione. - Questo apparecchio è destinato all’uso domestico e simili applicazioni, per esempio: cucine del personale in negozi, uffici e altri ambienti lavorativi; imprese agricole; da clienti in hotel, motel e altre tipologie di ambienti residenziali; bed & breakfast e simili. - L’apparecchio è progettato unicamente per la preparazione di caffè espresso e bevande calde mediante acqua calda o vapore e per il preriscaldamento delle tazzine. - Conservare il materiale dell’imballaggio (sacchetti di plastica, poliuretano espanso, ecc.) fuori dalla portata dei bambini. - Ogni utilizzo diverso da quello sopra descritto è improprio e può essere fonte di pericolo; il produttore non assume responsabilità alcuna in caso di danni risultanti da un uso improprio dell’apparecchio. - L’apparecchio non può essere lasciato incustodito e utilizzato all’aperto. - Non pulire con getti d’acqua o immergere l’apparecchio. - Non lasciare l’apparecchio esposto ad agenti atmosferici (pioggia, sole, gelo). - Se l’apparecchio viene immagazzinato in locali in cui la temperatura può scendere sotto il punto di congelamento, vuotare la caldaia e le tubazioni di circolazione acqua. - Il materiale di imballaggio (sacchetti di plastica, parti in polistirolo, ecc...) deve essere tenuto fuori dalla portata dei bambini - Non si assumono responsabilità per l’impiego di pezzi di ricambio e/o accessori non originali. - Non si assumono responsabilità per riparazioni non eseguite presso centri di assistenza autorizzati. - Non si assumono responsabilità per manomissione di qualsiasi componente dell’apparecchio. In tutti i casi succitati la garanzia viene a decadere.Pag. 3 Italiano

Poiché l’apparecchio funziona a corrente elettrica, non si può escludere che generi scosse elettriche, quindi attenersi scrupolosamente alle seguenti avvertenze di sicurezza. - Per evitare di staccare il connettore, non tirare mai il cavo di alimentazione. - Collegare sempre la spina all'apparecchio prima, quindi collegare il cavo alla presa a muro - Per scollegare completamente l’apparecchio, staccare la spina dalla presa di corrente. - In caso di guasti all’apparecchio, non tentare di ripararli. Spegnere l’apparecchio, staccare la spina elettrica dalla presa e rivolgersi all’Assistenza Tecnica. - In caso di danni alla spina elettrica o al cavo di alimentazione, farli sostituire solo ed esclusivamente dall’Assistenza Tecnica. - Staccare l’apparecchio dalla rete se non viene utilizzato. - Prima di qualsiasi operazione di pulizia delle parti esterne dell’apparecchio, spegnere, staccare la spina dalla presa di corrente e lasciar raffreddare. - Per ridurre il rischio di lesioni, evitare che il cavo di alimentazione cada liberamente dal tavolo e non lasciarlo vicino a superfici calde, a spigoli o oggetti taglienti. - Non lasciare che il cavo venga a contatto con la superficie calda. - Non lasciare che il cavo penda dal bordo del tavolo o del bancone. - L'uso di accessori non consigliati dal produttore dell'apparecchio può provocare incendi, scosse elettriche o lesioni alle persone. - Non posizionare sopra o vicino a fornelli a gas o elettrici caldi, o in un forno riscaldato. - Prima dell’accensione accertarsi che il valore della tensione di rete corrisponda al voltaggio indicato sulla targhetta applicata sul retro dell’apparecchio e l’impianto elettrico sia munito di messa a terra. - Non manomettere l’apparecchio. Per qualsiasi problema rivolgersi al personale tecnico autorizzato o al centro di assistenza più vicino. - Non toccare l’apparecchio con le mani o i piedi bagnati. - Non toccare la spina elettrica con le mani bagnate. - Assicurarsi che la presa di corrente utilizzata sia sempre liberamente accessibile, perché solo così si potrà staccare la spina elettrica all’occorrenza. - Se si vuole staccare la spina elettrica dalla presa, agire direttamente su di essa. Non tirare mai il cavo perché potrebbe danneggiarsi. - Per proteggersi da incendi, scosse elettriche e lesioni alle persone, non immergere il cavo, le spine in acqua o altri liquidi. - Non utilizzare adattatori, prese multiple o prolunghe. Se l’utilizzo di questi è inevitabile, usare adattatori semplici, prese multiple o prolunghe che siano conformi ai vigenti standard di sicurezza, prestando attenzione a non superare i limiti attuali stampati sull’adattatore semplice o sulla prolunga, o la capacità massima della presa multipla

Questo apparecchio produce acqua calda e vapore, quindi attenersi scrupolosamente alle seguenti avvertenze di sicurezza. - Attenzione: le superfici calde restano calde per un certo tempo anche dopo lo spegnimento. - Prestare attenzione per non entrare in contatto con spruzzi di acqua o getti di vapore. - Quando l’apparecchio è in funzione non toccare il piano scaldatazze poiché caldo. - Mai dirigere il getto di vapore o dell’acqua calda verso parti del corpo. - Toccare con precauzione la lancia erogazione vapore/acqua calda (6). - Non togliere mai il portafiltro (8) durante l’erogazione del caffè. - Le parti contraddistinte dall’etichetta “CAUTION HOT” sono parti molto calde, quindi avvicinarsi ed operare con la massima cautela. - Collocare sul piano scaldatazze (2) solo tazzine, tazze e bicchieri per il servizio della macchina per caffè espresso. Non è ammesso il collocamento di altri oggetti sul piano scaldatazze. - Fare asciugare accuratamente le tazzine prima di collocarle sul piano scaldatazze (2).

CONSERVARE QUESTE ISTRUZIONIPag. 4 Italiano ISTRUZIONI PER L’USO: Prima accensione della macchina:

1. Estrarre la macchina per caffè espresso dalla scatola e rimuovere tutti i sacchetti e il materiale da imballo.

2. Posizionare la macchina per caffè espresso su una superficie stabile e piana, lontano da fonti di calore e da

rubinetti della rete idrica.

3. Aprire il coperchio del serbatoio ed estrarre il serbatoio (1) facendo attenzione a non danneggiare i tubicini al

4. Risciacquare accuratamente il serbatoio con acqua fredda.

5. Riempire il serbatoio (1) di acqua fredda.

6. Rimettere il serbatoio (1) nella sua sede, controllando che i tubicini non siano piegati e che il filtro posto

all’estremità del tubicino con il taglio a V sia ben saldo.

7. Inserire il portafiltro (8) nel gruppo di erogazione (5) ruotandolo da sinistra verso destra, in modo che si scaldi

e che sia facilmente pronto per l’uso.

8. Aprire la manopola vapore/acqua calda (4).

9. Posizionare un recipiente vuoto sotto la lancia vapore/acqua calda (6). Azionare l’interruttore erogazione vapore

(13) nella posizione acqua calda (posizione di mezzo) e sollevare l’interruttore pompa (26).

10. Inserire la spina del cavo di alimentazione elettrica nella presa della corrente (verificarne il voltaggio).

11. Accendere la macchina azionando l’interruttore generale (11). L’accensione della lampada spia dell’interruttore

(11) conferma l’alimentazione elettrica.

12. Quando dall’ugello della lancia vapore/acqua calda (6) esce l’acqua, abbassare l’interruttore (26) e chiudere la

manopola vapore/acqua calda (4).

13. Azionare la levetta erogazione sul caffè (13) (in basso), sollevare l’interruttore pompa (26) ed erogare acqua per

2 minuti dal gruppo (5) con il portafiltro agganciato (8), in seguito fermare l’erogazione e abbassare l’interruttore pompa (26). Ad operazione terminata attendere minimo 1 minuto prima di eseguire l’operazione successiva.

14. Riempire il serbatoio (1) di acqua fredda.

15. Azionare la levetta sull’acqua calda (13) (posizione di mezzo), aprire la manopola vapore/acqua calda (4) e

sollevare l’interruttore pompa (26). Si otterrà immediatamente l’uscita di acqua dalla lancia vapore/acqua calda (6). Erogare acqua per 2 minuti, in seguito fermare l’erogazione chiudendo la manopola vapore/acqua calda (4) e abbassare la levetta pompa (26).

16. Ad operazione terminata attendere minimo 1 minuto prima di eseguire qualsiasi operazione successiva.

17. Dopo aver fatto tutte queste operazioni la macchina si può anche lasciare accesa.

18. Il regolatore di temperatura Termopid (27) visualizzerà i gradi della caldaia stessa, controllando il riscaldamento.

19. Il regolatore di temperatura (27) è impostato dalla fabbrica a 95°C per modalità caffè, ovvero temperatura ideale

per la preparazione del caffè espresso. (Se si desidera cambiare la temperatura del Termopid, seguire le istruzioni del paragrafo Regolazione della temperatura in caldaia tramite il controllo Termopid). Regolazione della macinatura:

20. Sul contenitore del caffè in grani (17) è presente un'etichetta numerata (22) per consentire il riferimento della

macinatura: “.7.6.5.4.3.2.1”.

21. Prendendo come riferimento la tacca posta sul telaio della macchina e girando la manopola di regolazione della

macinatura (23) si vedrà ruotare l'etichetta numerata.

22. I numeri alti corrispondono ad una macinatura a grana grossa e di conseguenza i numeri più bassi corrispondono

ad una macinatura fine.

23. La regolazione della macinatura è importante per ottenere un buon caffè cremoso. Pertanto è essenziale regolarla

a seconda dei differenti tipi di caffè che si trovano sul mercato. Si consiglia un grado di macinatura 3. Preparazione del caffè espresso con caffè in grani: 24. Controllare che il serbatoio (1) contenga acqua verificandone il livello dal visualizzatore livello acqua nel serbatoio posto sulla parte frontale della macchina.

25. Azionare l’interruttore generale (11): la lampada spia dell’interruttore stesso si accende (solo se la macchina è

spenta, altrimenti passare al punto successivo).

26. Non appena il display del Termopid visualizza la temperatura impostata e la lampada spia (14) si accende, la

macchina è pronta per l’uso.

27. Inserire il filtro 1 tazza (9) o 2 tazze (10) nel portafiltro (8) preventivamente riscaldato come indicato al punto

28. Prima della preparazione del caffè, è consigliato posizionare l’interruttore sul caffè (13) (in basso), sollevare

l’interruttore pompa (26) ed erogare acqua per 5 secondi dal gruppo (5) con il portafiltro agganciato (8) all’interno della vaschetta estraibile scarico acqua (19). Erogata l’acqua per il tempo citato, abbassare l’interruttore pompa (26) per terminare lo spurgo.

29. Inserire il caffè in grani nell’apposito contenitore (17).

30. Spingere il pulsante di comando erogazione caffè macinato (21) con il portafiltro (8) per azionare il macinacaffè;

raggiunta la quantità di caffè desiderata, togliere il portafiltro (8) rilasciando così il pulsante di comando erogazione caffè macinato (21).

31. Premere il contenuto del filtro contro il pressacaffè (15).

32. Inserire il portafiltro (8) nel gruppo di erogazione (5) ruotandolo da sinistra verso destra con forza e

successivamente posizionare le tazzine sulla griglia removibile poggia tazza (7).

33. Posizionare l’interruttore (13) nella posizione caffè e alzare l’interruttore pompa (26). Il manometro (25) mostrerà

la pressione d’esercizio, compresa tra i valori della zona verde.

34. Una volta raggiunta la quantità desiderata del caffè abbassare di nuovo l’interruttore pompa (26).

35. Togliere il portafiltro (8) e gettare i fondi di caffè, verificare che sia pulito e reinserirlo nel gruppo di erogazione (5) per mantenere il portafiltro stesso alla giusta temperatura.Pag. 5 Italiano Preparazione del caffè espresso con caffè in cialde carta: 36. Controllare che il serbatoio (1) contenga acqua verificandone il livello dal visualizzatore livello acqua nel serbatoio posto sulla parte frontale della macchina.

37. Azionare l’interruttore generale (11): la lampada spia dell’interruttore stesso si accende (solo se la macchina è

spenta, altrimenti passare al punto successivo).

38. Non appena il display del Termopid visualizza la temperatura impostata e la lampada spia (14) si accende in

maniera fissa, la macchina è pronta per l’uso.

39. Inserire il filtro cialda (18) nel portafiltro (8), preventivamente riscaldato come indicato al punto 7.

40. Prima della preparazione del caffè, è consigliato posizionare l’interruttore sul caffè (13), sollevare l’interruttore pompa (26) ed erogare acqua per 5 secondi dal gruppo (5) con il portafiltro agganciato (8) all’interno della vaschetta estraibile scarico acqua (19). Erogata l’acqua per il tempo citato, abbassare l’interruttore pompa (26) per terminare lo spurgo.

41. Scartare la confezione della cialda facendo attenzione a non danneggiare la cialda stessa.

42. Inserire la cialda nel filtro cialda (18).

43. Inserire il portafiltro (8) nel gruppo di erogazione (5) ruotandolo da sinistra verso destra con forza e

successivamente posizionare le tazzine sulla griglia removibile poggia tazza (7).

44. Posizionare l’interruttore (13) nella posizione caffè e alzare l’interruttore pompa (26). Il manometro (25) mostrerà

la pressione d’esercizio, compresa tra i valori della zona verde.

45. Una volta raggiunta la quantità desiderata di caffè abbassare di nuovo l’interruttore pompa (26).

46. Togliere il portafiltro (8) e gettare via la cialda carta usata e reinserirlo nel gruppo di erogazione (5) per mantenere il portafiltro stesso alla giusta temperatura. Vapore: 47. Controllare che il serbatoio (1) contenga acqua verificandone il livello dal visualizzatore livello acqua nel serbatoio posto sulla parte frontale della macchina.

48. Premere l’interruttore generale (11): la lampada spia dell’interruttore stesso si accende (solo se la macchina è

spenta, altrimenti passare al punto successivo).

49. Posizionare l’interruttore (13) nella posizione vapore. NB: il display del Termopid (27) visualizzerà la scritta STE

ed in alternanza i gradi impostati per la funzione vapore per confermare che la macchina è in modalità vapore. Il regolatore di temperatura è impostato dalla fabbrica a 125°C, temperatura ideale per erogare vapore. (Se si desidera cambiare la temperatura del Termopid, seguire le istruzioni del paragrafo Regolazione della temperatura in caldaia tramite il controllo Termopid).

50. Non appena la lampada spia (14) si accende, la macchina è pronta per l’uso.

51. Aprire la manopola vapore/acqua calda (4). All’inizio uscirà un po’ d’acqua seguita dal vapore.

52. Posizionare sotto la lancia vapore/acqua calda (6) il recipiente con la bevanda desiderata e girare completamente

53. A fine operazione chiudere la manopola vapore/acqua calda (4).

54. IMPORTANTE: dopo ogni erogazione di vapore, soprattutto se si utilizza il vapore per montare il latte per fare

un cappuccino, riaprire la manopola vapore/acqua calda (4) e posizionare l’interruttore (13) sulla posizione acqua calda e alzare l’interruttore pompa (26). Quando dalla lancia vapore/acqua calda (6) esce l’acqua, richiudere la manopola vapore/acqua calda (4) e contemporaneamente abbassare l’interruttore pompa (26) e riportare l’interruttore (13) in posizione caffè di nuovo; pulire accuratamente la lancia vapore/acqua calda (6). Questa operazione è necessaria per mantenere puliti i condotti acqua/vapore e ripristinare il circuito dell’acqua all’interno dei condotti. Acqua calda: 55. Controllare che il serbatoio (1) contenga acqua verificandone il livello dal visualizzatore livello acqua nel serbatoio posto sulla parte frontale della macchina.

56. Azionare l’interruttore generale (11): la lampada spia dell’interruttore stesso si accende (solo se la macchina è

spenta, altrimenti passare al punto successivo).

57. Posizionare l’interruttore (13) su acqua calda (posizione di mezzo).

58. Non appena il display del Termopid (27) visualizza la temperatura impostata e la lampada spia (14) si accende,

la macchina è pronta per l’uso.

59. Prima della preparazione delle bevande, è consigliato aprire la manopola vapore / acqua calda (4), e posizionare

l’interruttore sull’acqua (13) e sollevare l’interruttore pompa (26). Si otterrà immediatamente l’uscita di acqua dalla lancia (6). Erogare acqua all’interno della vaschetta di scarico acqua removibile per 5 secondi. In seguito, abbassare l’interruttore pompa (26), quindi chiudere la manopola vapore/acqua calda (4).

60. Mettere sotto la lancia vapore/acqua calda (6) un recipiente vuoto. Aprire la manopola vapore/acqua calda (4)

ed alzare l’interruttore pompa (26).

61. Si otterrà immediatamente l’uscita di acqua dalla lancia vapore/acqua calda (6).

62. Raggiunta la quantità d’acqua desiderata, abbassare nuovamente l’interruttore pompa (26), quindi chiudere la

manopola vapore/acqua calda (4).

63. Dopo il prelievo di acqua calda si raccomanda di controllare che il serbatoio (1) contenga ancora acqua.

REGOLAZIONE DELLA TEMPERATURA IN CALDAIA TRAMITE IL CONTROLLO TERMOPID: Il Termopid e’ stato impostato dalla fabbrica a 95°c per funzione caffè ed a 125° per funzione vapore. Per poter intervenire sulla regolazione della temperatura per le due funzioni procedere come segue: - premere il tasto una volta: il display visualizzerà la scritta t1 che fa riferimento al termostato caffè impostato dalla fabbrica a 95°C - premere il tasto due volte: il display visualizzerà la scritta t2 che fa riferimento al termostato vapore impostato dalla fabbrica a 125°CPag. 6 Italiano - non appena sul display compare la scritta t1 oppure t2 premere il tasto per cambiare la temperatura impostata precedentemente. NB: per poter cambiare il valore indicato bisogna premere prima il tasto per alzare il valore e solo dopo si potrà abbassare/alzare la temperatura usando i due tasti - presenti sul Termopid;

- dopo 3 secondi dalla pressione dell’ultimo tasto, il dato è memorizzato ed il display visualizza la temperatura impostata; - il valore della temperatura può essere impostato da un minimo di 80C° ad un massimo di 130C° per la funzione caffè e da un minimo di 120°C ad un massimo di 140°C per la funzione vapore. NB: passando dalla funzione vapore alla funzione caffè il display del Termopid lampeggerà fino a quando la temperatura non avrà raggiunto la temperatura caffè preimpostata. CONSIGLI UTILI: - I filtri 1 tazza (9), 2 tazze (10), il filtro cieco (16) e il filtro cialda (18) non devono essere necessariamente lavati ogni volta dopo l’uso. L’importante è accertarsi che non siano ostruiti i fori. - Per ottenere un ottimo risultato, si consiglia di riscaldare le tazze sull’apposito scaldatazze (2) che funziona solo a macchina accesa. - Il dispositivo controllo temperatura Termopid è stato impostato a valori di fabbrica per un caffè espresso ed un vapore ottimale. Durante il riscaldamento e l’erogazione di caffè o acqua la temperatura può avere un’oscillazione di 10/12°C in + o in – rispetto a quella impostata. Per la funzione caffè (t1) è stato inserito un avvertimento: dopo i 108°C il display del Termopid visualizza la temperatura ma ad intermittenza; è del tutto normale, in quanto questo avverte l’operatore che la temperatura è troppo alta per ottenere un buon caffè espresso. PULIZIA E CURA: La pulizia e la manutenzione della macchina sono essenziali sia per la qualità dell’erogazione del caffè sia per la durata dell’apparecchio nel tempo. Si raccomanda di effettuare la pulizia della macchina almeno una volta alla settimana. Prima di iniziare, staccare la spina dalla presa di corrente e aspettare che l’apparecchio sia freddo. Utilizzare un panno morbido, preferibilmente in microfibra come quello LELIT (cod. PLA9101 - non incluso), e inumidirlo con semplice acqua. Non usare detersivi abrasivi e non immergere la macchina in acqua. Per una manutenzione accurata, consigliamo di usare la spazzolina LELIT (cod. PLA9101 – non incluso) che consente di pulire perfettamente le doccette e gli spazi tra le guarnizioni, eliminando tutte le incrostazioni e i residui di polvere di caffè anche dalle fessure più piccole. Per pulire le parti smontabili della macchina, puoi usare acqua corrente tiepida. Non lavare in nessun caso i filtri e il portafiltro in lavastoviglie. Non è necessario pulire i filtri dopo ogni utilizzo, basta accertarsi che i fori non siano ostruiti. Al contrario, per mantenere alte le prestazioni della macchina, è indispensabile che la lancia vapore/acqua calda e il portafiltro vengano puliti attentamente dopo ogni utilizzo.

Detergere il portafiltro per rimuovere i residui grassi del caffè che influiscono negativamente sul gusto dell’Espresso. Lava la parte esterna dalla lancia vapore/acqua calda con un panno umido e fai passare un po’ di vapore nella lancia per eliminare tutti i residui interni di latte che potrebbero ostruire il passaggio del vapore rendendo più difficile montare la schiuma in maniera ottimale. BACKFLUSH Si consiglia di effettuare questa pulizia almeno una volta alla settimana e/o almeno ogni 100 caffè erogati Le seguenti istruzioni sono valide per tutti i tipi di gruppi montati sulle nostre macchine per caffè espresso. Materiale occorrente: Filtro cieco (16) Spazzolina (cod. PLA9101) Detergente macchina espresso (cod. PLA9201) Pulizia del gruppo erogatore. Operazioni da seguire:

1. Inserire il filtro cieco (16) nel portafiltro

2. Depositare all’interno del filtro cieco 1 bustina (3,5 grammi) di polvere detergente

3. Agganciare il portafiltro al gruppo erogatore della macchina

4. Azionare l’erogazione di caffè per 10 secondi circa

5. Fermare l’erogazione di caffè per 10 secondi circa

6. Senza togliere il portafiltro dal gruppo, ripetere l’operazione per 5 volte

7. Rimuovere il portafiltro, azionare l’erogazione e risciacquare il portafiltro con l’acqua calda che esce dal gruppo

erogatore, fermare l’erogazione

8. Passare la spazzolina sotto il gruppo erogatore, sulla guarnizione sottocoppa e sulle alette di aggancio del gruppo

erogatore. Pulire con un panno umido, asportando i residui delle polveri di caffè.

9. Riagganciare il portafiltro al gruppo erogatore e per risciacquare, ripetere i punti 4-5-6 senza polvere detergente

10. Successivamente eliminare il primo caffè

Pulizia per immersione degli accessori. Operazioni da seguire:

1. Mettere in un recipiente i filtri ed il portafiltro con il manico rivolto verso l’alto

2. Versare nel recipiente 2 bustine monodose (7 grammi) di detersivo in polvere

3. Versare nel recipiente acqua molto calda fino a coprire tutta la coppa metallica del portafiltro

4. Attendere almeno 15 minuti

5. Togliere i particolari immersi e risciacquarli con abbondante acqua potabile calda

6. Successivamente eliminare il primo caffè che andrete ad erogarePag. 7

Italiano DECALCIFICARE LA MACCHINA: L’utilizzo della macchina genera la naturale formazione di calcare, più o meno rapida in base alla frequenza di utilizzo dell’apparecchio e alla durezza dell’acqua. I depositi di calcare intasano i condotti e diminuiscono la temperatura di erogazione influenzando la qualità dell’estrazione del caffè e riducendo la vita del tuo apparecchio. Per evitare il formarsi di questo calcare che si deposita anche nei circuiti interni, consigliamo di utilizzare e sostituire periodicamente il filtro addolcitore a resine LELIT (cod. PLA930M non incluso) che, inserito nel serbatoio, purifica l’acqua dai sali di calcio e magnesio che precipitando formano le incrostazioni di calcare e compromettono il gusto del caffè. Ricordarsi che il filtro perde la sua efficacia dopo un certo numero di litri trattati. Come usarlo e quando sostituirlo è riportato sulla confezione del filtro stesso. Per evitare possibili danni ai componenti della macchina, INTRODURRE NEL SERBATOIO DELL’ACQUA ESCLUSIVAMENTE DECALCIFICANTI NATURALI.

DATI TECNICI: Alimentazione elettrica: 220-240V: 50Hz Potenza: 1200W Tempo di riscaldamento: 3 minuti circa Pressione pompa: 15 bar Regolazione Termopid: da min. 80°C fino a max. 130°C per modalità caffè / da min. 120°C fino a max. 140°C per modalità vapore Capacità serbatoio acqua: 2.7 litri Dimensioni: 31,5*25*37 cm Peso: 10.2 kg Funzionamento: caffè in grani e cialde carta PL042TEMD-120: 120v: 60Hz, potenza: 1200W PL042TEMD-AS:220V: 60Hz, potenza 950W

GARANZIA LIMITATA A seconda del luogo di acquisto, o il venditore o LELIT garantiscono il prodotto per uso domestico contro eventuali difetti di fabbrica o materiali, in territori specifici e per un periodo di tempo limitato a partire dalla data d’acquisto. Durante questo periodo di garanzia, il venditore oppure LELIT provvederanno, a loro esclusiva discrezione, alla riparazione, alla sostituzione o al rimborso di qualsiasi prodotto difettoso. Tutti i diritti legati alla garanzia legale in base alla legislazione nazionale vigente verranno rispettati e non saranno compromessi da alcun tipo di garanzia scritta. Ai consumatori australiani questo prodotto viene fornito con garanzie che non possono essere escluse ai sensi della legge australiana del consumatore. Avete diritto alla sostituzione o al rimborso in caso di danni gravi e alla compensazione per ogni altra perdita o danno ragionevolmente prevedibile. Avete inoltre il diritto di far riparare o sostituire i prodotti, se questi non sono di una qualità accettabile oppure se presentano danni da non considerarsi gravi. Requisiti importanti e istruzioni su come presentare un reclamo sono disponibili sul sito di LELIT nella sezione dedicata ai termini e alle condizioni di garanzia.Pag. 8 Italiano RISOLUZIONE DEI PROBLEMI PIÙ FREQUENTI: La ringraziamo per aver acquistato un nostro prodotto, costruito secondo le ultime innovazioni tecnologiche. Seguendo scrupolosamente le semplici operazioni riguardanti l’uso corretto del nostro prodotto in conformità alle prescrizioni essenziali di sicurezza indicate nel presente manuale, potrà ottenere il massimo delle prestazioni e verificare la notevole affidabilità di questo prodotto nel corso degli anni. Di seguito forniamo una pratica tabella riportante alcuni malfunzionamenti e le loro relative rapide soluzioni:

PROBLEMA CAUSA SOLUZIONE

Non si forma la crema sul caffè

1. La miscela di caffè non è adatta per il tipo di

2. La macinatura non è corretta

3. La quantità di caffè è insufficiente

4. Il portafiltro non è stato agganciato

1. Sostituire il caffè

2. Regolare la macinatura del caffè

3. Aumentare la dose del caffè e pressarlo adeguatamente

4. Stringere meglio il portafiltro

Il caffè esce troppo freddo

1. La macchina non era alla giusta temperatura

2. Mancato preriscaldamento del portafiltro

3. Mancato preriscaldamento delle tazze

4. Il termostato non lavora entro i valori ottimali

1. Rispettare le indicazioni riportate nei paragrafi “Messa in

funzione della macchina” e “Preparazione del caffè espresso”

2. Il portafiltro deve essere riscaldato contemporaneamente

all’acqua, vedi paragrafo “Messa in funzione della macchina”

Il caffè esce troppo rapidamente

1. Il caffè è macinato troppo grosso

2. La quantità di caffè è insufficiente

3. Pressatura del caffè insufficiente

4. Caffè/cialda vecchio o inadatto

1. La regolazione della macinatura deve essere più fine

2. Aumentare la dose di caffè

3. Premere maggiormente il caffè

4. Sostituire il caffè/cialda

Il caffè esce tra il gruppo erogazione ed il portafiltro

1. Il portafiltro non è inserito correttamente

2. Eccessiva quantità di caffè nel filtro

3. Il bordo del portafiltro non è stato pulito

4. La guarnizione sottocoppa è usurata

1. Inserirlo in modo corretto

2. Diminuire la quantità di caffè

3. Rimuovere i residui di caffè dal bordo del portafiltro e

pulire la guarnizione sottocoppa

4. Rivolgersi al CENTRO DI ASSISTENZA

Il caffè esce a gocce

1. Il caffè è macinato troppo fine

2. La quantità di caffè è eccessiva

3. Eccessiva pressatura del caffè

1. La regolazione della macinatura deve essere più grossa

2. Diminuire la quantità di caffè

3. Pressare meno il caffè

La macchina non eroga vapore

1. Il foro della lancia vapore è ostruito

2. Manca acqua nel serbatoio

1. Pulire il foro con l’ausilio di un ago

2. Vedi paragrafo “Messa in funzione della macchina”

Durante l’erogazione non esce caffè

1. Manca acqua nel serbatoio

2. Interruttore vapore azionato

3. Il caffè è macinato troppo fine

4. La quantità di caffè è eccessiva

5. Il caffè è troppo pressato

1. Inserire l’acqua nel serbatoio

2 . Spegnere interruttore vapore

3. Sostituire con una macinatura più grossa

4. Diminuire la quantità di caffè nel filtro

5. Pressare meno il caffè

6. Rivolgersi al CENTRO DI ASSISTENZA

La macchina non funziona e la lampada spia tensione non si accende

1. Manca la corrente

2. La spina del cavo di alimentazione non è inserita

3. Il cavo di alimentazione è danneggiato

1. Ripristinare la corrente

2. Inserire correttamente la spina del cavo di alimentazione

nella presa di corrente

3. Rivolgersi al CENTRO DI ASSISTENZA per la sostituzione

La spia di accensione è accesa e la spia macchina pronta non si accende entro 10 minuti

1. I termostati di servizio non funzionano

2. La resistenza è interrotta oppure bruciata

L’elenco aggiornato dei centri assistenza autorizzati LELIT è disponibile all’indirizzo https://lelit.com/it/lelit-in-italia/ I dati e le immagini riportati potranno subire variazioni senza preavviso al fine del miglioramento delle prestazioni della macchina.Pag. 9 English COMPONENTS :

PER IL CORRETTO SMALTIMENTO DEL PRODOTTO AI SENSI DELLA DIRETTIVA EURO- PEA 2012/19/EC E DEL DECRETO LEGISLATIVO NUMERO 151 del 25 LUGLIO 2005 Alla fine della sua vita utile il prodotto non deve essere smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comu- nali, oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente un elettrodo- mestico consente di evitare possibili conseguenze negative per l’ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l’obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzature mobile barrato.

DICHIARAZIONE DI CONFORMITÀ CE

LELIT srl a socio unico dichiara sotto la propria responsabilità che il prodotto: Macchina per caffè espresso tipo: PL042TEMD alla quale è riferita questa dichiarazione, è conforme alle seguenti norme:

La garanzia del produttore di 24 mesi è valida per il territorio italiano e comunque non sostituisce le leggi in vigore qualora queste ultime risultino migliorative per il consumatore. La garanzia si intende nella sostituzione o riparazione gratuita dei pezzi che presentano difetti di fabbrica. Sono pertanto esclusi dalla garanzia: - le parti estetiche; - i danni provocati da cattivo uso e/o da uso improprio; - i fenomeni non dipendenti dal normale funzionamento della macchina; - le parti soggette a normale usura; - i danni da trasporto, ovvero danni da circostanze e/o eventi causati da forza maggiore che comunque non possono farsi risalire a difetti di fabbricazione del prodotto; - la manutenzione o le riparazioni eseguite da personale non autorizzato e/o dall’utilizzo di ricambi non originali; - la mancata osservanza delle istruzioni per l’uso e/o la manutenzione riportate nel libretto in dotazione al prodotto. La garanzia non si estende mai temporalmente oltre quanto indicato, non prevede l’obbligo di risarcimento danni di qualsiasi natura eventualmente subiti da persone e/o cose, non prevede l’obbligo di sostituzione del prodotto. Affinché la presente garanzia del produttore abbia piena validità nel corso del periodo indicato, è necessario che: - il prodotto sia acquistato ed utilizzato per scopi domestici e comunque non da persone giuridiche, società o attività professionali di fatto; - tutte le operazioni di installazione e collegamento del prodotto alle reti energetiche siano effettuate seguendo scrupolosamente le indicazioni riportate nel libretto di istruzioni d’uso; - tutte le operazioni di utilizzo del prodotto, così come la manutenzione periodica, avvengano secondo le prescrizioni e indicazioni riportate nel libretto di istruzioni d’uso; - qualunque intervento di riparazione sia eseguito dal personale autorizzato dal produttore e che i ricambi utilizzati siano esclusivamente quelli originali; - Il prodotto venga consegnato e ritirato dal consumatore a sue spese e responsabilità all’indirizzo autorizzato dal produttore; l’elenco degli indirizzi autorizzati è disponibile sul sito www.lelit.com alla pagina assistenza. Per l’applicazione della garanzia è indispensabile presentare un documento (scontrino fiscale o fattura) comprovante la data d’acquisto; in mancanza di esso, la garanzia decorre dalla data di produzione del prodotto riportata sullo stesso. Manomissioni di personale non autorizzato fanno decadere automaticamente ogni forma di garanzia. Qualora il prodotto venga acquistato e/o utilizzato da società, persone giuridiche o attività professionali di fatto, la garanzia è di 6 mesi.Pag. 54Pag. 55Pag. 56
