MANUALE UTENTE NXW5BE JVC

Cosa si può fare con il sistema

Riprodurre i file sul proprio iPod o iPhone azionando il sistema

Pagina 16

Riprodurre i file sul proprio dispositivo BLUETOOTH usando il sistema

Pagina 23

Ascoltate la musica al meglio regolando la modalità audio o il suono dei bassi! (pagina 33)

Riproduzione di file MP3/WMA su un CD musicale o un dispositivo USB

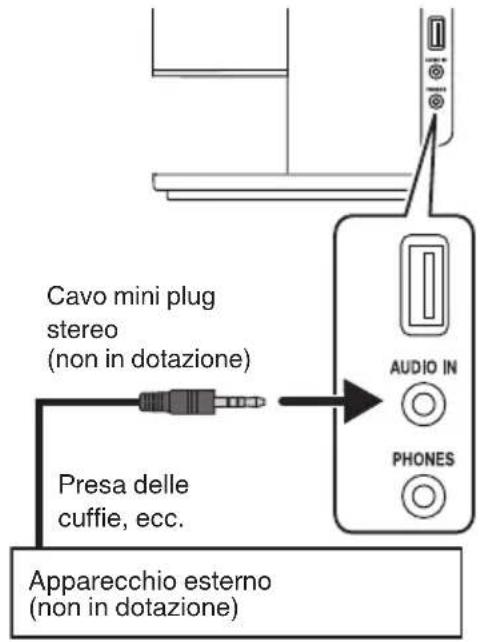

Riprodurre un dispositivo esterno che non supporta il collegamento USB

Pagina 30

Ascolto della radio FM/AM

Funzione Salvataggio Accensione Automatica (APS)

- Il sistema è dotato di una funzione “Salvataggio Accensione Automatica (APS)”, che disattiva l'alimentazione automaticamente se non viene emesso alcun suono per 15 minuti. Per impostazione predefinita la funzione è attiva. (pagina 15)

Nel presente manuale...

• I pulsanti del telecomando sono utilizzati per spiegare le operazioni, a meno che non sia diversamente indicato. Pulsante a meno che non sia diversamente specificato indica i pulsanti del telecomando. Qualora tuttavia il sistema disponga di pulsanti con nomi uguali o simili, anche questi potranno essere utilizzati per le operazioni.
• In alcuni casi, il display mostrato in questo manuale potrebbe differire dal display effettivo.

Nel presente manuale...

• Nel presente manuale, "iPod" include i dispositivi iPod, iPod touch e iPhone. Quando si fa riferimento specificamente a iPod touch o iPhone, vengono usati rispettivamente "iPod touch" o "iPhone".
• Nel presente manuale, il termine “dispositivo Android” si riferisce a smartphone, tablet dotati di sistema operativo Android.
• I termini "file" - "traccia" (o brano) e "cartella" - "gruppo" sono rispettivamente intercambiabili.

Copia della Dichiarazione di Conformità alla Direttiva R&TTE 1999/5/CE può essere scaricata dai seguenti siti Web. (http://www.jvc.co.jp/ecdoc/)

CE

Con la presente, JVC dichiara che questo sistema [NX-W5W]/[NX-W5B] è conforme ai principali requisiti e ad altre disposizioni rilevanti della Direttiva 1999/5/CE.

Modi di pressione dei pulsanti

Vi sono due modi di premere i pulsanti del sistema. "Pressione breve" si riferisce all'azione di premere un pulsante e rilasciarlo immediatamente, mentre "pressione lunga" si riferisce al premere e tenere premuto un pulsante.

Pressione breve: applicabile ai casi in cui non sia indicata la “pressione lunga”

Premere un pulsante delicatamente e rilasciarlo immediatamente. Il sistema potrebbe non rispondere se viene applicata una forza eccessiva a un pulsante o se il pulsante non viene rilasciato immediatamente. Se esso non risponde come previsto, riprovare variando la durata della pressione o la quantità di forza applicata.

Rilasciare velocemente

Pressione lunga: applicabile ai casi in cui sia indicata la “pressione lunga”

Premere e tenere premuto

Premere e tenere premuto un pulsante, quindi rilasciare il dito.

AVVERTENZE IMPORTANTI SUI PRODOTTI LASER

1. PRODOTTO LASER DI CLASSE 1
2. ATTENZIONE: non aprire il coperchio superiore o la scatola. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi al personale qualificato.

L'etichetta di questo prodotto o le altre informazioni si trovano nella parte inferiore del sistema.

Installazione

Attenzione: Adequata di Ventilazione

Per evitare il rischio di folgorazioni ed incendi e proteggere il lettore da danni, installarla nel modo seguente:

1 Anteriore: Nessun ostacolo, spazio libero.
2 Lati/ Superiore/ Posperiore: Le zone indicate dalle dimensioni riportate in figura non devono essere in alcun modo ostruite.
3 Fondo: Collocare su una superficie ben orizzontale.

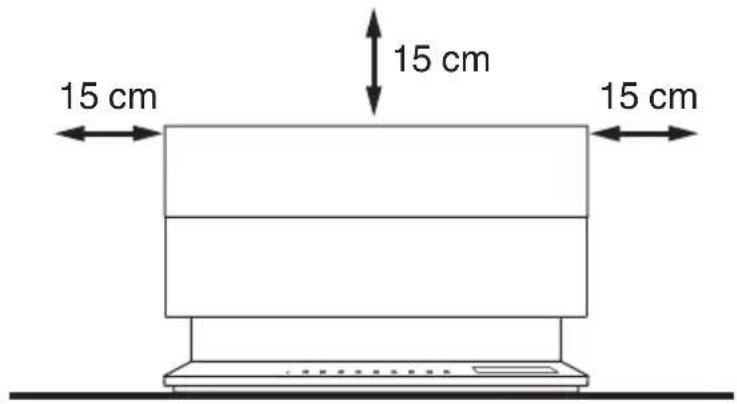

Vista anteriore

15 cm 15 cm 15 cm

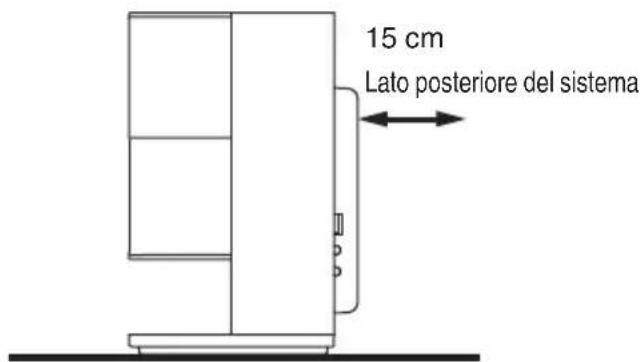

Vista laterale

15 cm Lato posteriore del sistema

Note sull'installazione

Scegliere un luogo piano, asciutto e né troppo caldo né freddo, ad esempio a una temperatura compresa tra 5°C e 35°C.

Indice

Cosa si può fare con il sistema ..... 2

Introduzione 3

Installazione 4

Preparazione 6

Accessori 6

Preparazione del telecomando 6

Nomi dei componenti ...... 7

Telecomando 7

Parte superiore/anteriore dell'unità principale ..... 8

Lato 9

Posteriore 9

Display 10

Collegamenti 11

Collegamento delle antenne 11

Collegamento di un adattatore CA 13

Collegamento delle cuffie 13

Operazioni di base ...... 14

Accensione/spegnimento del sistema .... 14

Regolazione dell'orologio 14

Per iniziare 14

Attivazione/disattivazione del salvataggio accensione automatica (A.P.S.) 15

Ascolto di un iPod 16

Collegamento dell' iPod 16

Riproduzione 16

Uso del menù dell'iPod 17

Ascolto di un dispositivo USB/CD 18

Preparazione di un dispositivo USB/CD ...... 18

Riproduzione 19

Riproduzione programmata 20

Riproduzione ad accesso casuale 21

Riproduzione ripetuta 22

Ascolto di un dispositivo

BLUETOOTH 23

Collegamento di un dispositivo BLUETOOTH ... 23

Riproduzione 24

Cancellazione del collegamento 25

Ascolto della radio 26

Ricerca delle stazioni 26

Preimpostazione delle stazioni 27

Utilizzo del Radio Data System 28

Ascolto di un dispositivo esterno

30

Collegamento di un dispositivo esterno ..... 30

Ascolto di un dispositivo esterno .... 30

Uso del timer 31

Impostazione del timer dell'autospegnimento ... 31

Impostazione del timer giornaliero 31

Altre funzioni 33

Regolazione della qualità del suono .... 33

Regolazione del display/luce di sfondo 34

Modifica delle informazioni visualizzate ...... 35

Riferimenti 36

Tipi di iPod compatibili 36

Dispositivi BLUETOOTH riproducibili .... 36

Dischi/file riproducibili 36

Note importanti sui dispositivi di memoria di massa USB 36

Precauzioni riguardanti i CD-R/CD-RW ...... 37

Precauzioni riguardanti i file MP3/WMA 37

Manutenzione 38

Marchi di fabbrica 38

Risoluzione dei problemi ...... 39

Ripristino del sistema 41

Specifiche 42

Preparazione

Accessori

Verificare che siano presenti tutti i seguenti elementi, in dotazione con il sistema.

Telecomando

NX-W5B: RM-SNXW5R (1)

NX-W5W: RM-SNXW5R-W (1)

Cavo di alimentazione (1)

Adattatore CA AA-R1809 (1)

Preparazione del telecomando

Al primo utilizzo del telecomando, tirare fuori la pellicola isolante.

Se il raggio d'azione o l'efficacia del telecomando diminuisce, sostituire la batteria.

Per la sostituzione della batteria del telecomando

Fare corrispondere le polarità (+ e -) delle batterie con quelle indicate sul telecomando.

Batteria al litio (CR2025)

- Le batterie in dotazione servono per verificare il funzionamento del sistema. Si raccomanda di sostituirle appena possibile con batterie nuove.

AVVERTENZA

• Pericolo di esplosione in caso di sostituzione con una batteria di tipo non corretto.
• Utilizzare esclusivamente batterie dello stesso tipo o di tipo equivalente.
• Si raccomanda di conservare la batteria in un luogo non accessibile ai bambini. Qualora un bambino la ingoi, fare intervenire immediatamente un medico.

• Per impedire il surriscaldamento, la rottura o l'incendio della batteria:

• Non ricaricare, provocare cortocircuiti, smontare o riscaldare le batterie e non smaltirle nel fuoco.

• Non lasciare la batteria a contatto con altri oggetti metallici.
• Avvolgere la batteria con del nastro e isolarla quando la si getta via o la si conserva.
• Non sollecitare la batteria con pinze o strumenti analoghi.

- Smaltire la batteria nella maniera corretta, in base alle norme federali, statali e locali vigenti.

Nomi dei componenti

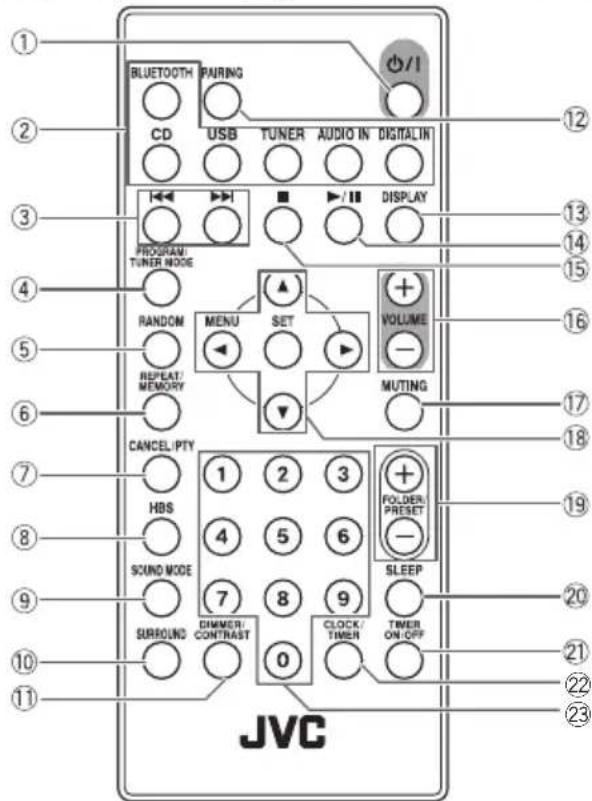

Telecomando

- Le pagine di riferimento sono principalmente pagine contenenti descrizioni dei rispettivi componenti.

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ JVC BLUETOOTH PAIRING CD USB TUNER AUDIO IN DIGITALIN PROGRAM TUNER MODE RANDOM MENU SET VOLUME REPEAT/MEMORY MUTING CANCEL PTY 1 2 3 FOLDER/PRESSET HBS 4 5 6 - SOUND MODE 7 8 9 SLEEP SURROUND DIMMER/CONTRAST CLOCK/TIMER TIMER ON-OFF 0 +/I 12 13 14 15 16 17 18 19 20 21 22 23

① ⏻/I (Alimentazione)

(pagina 14)

②3 Pulsanti numerici

(page 19, 27)

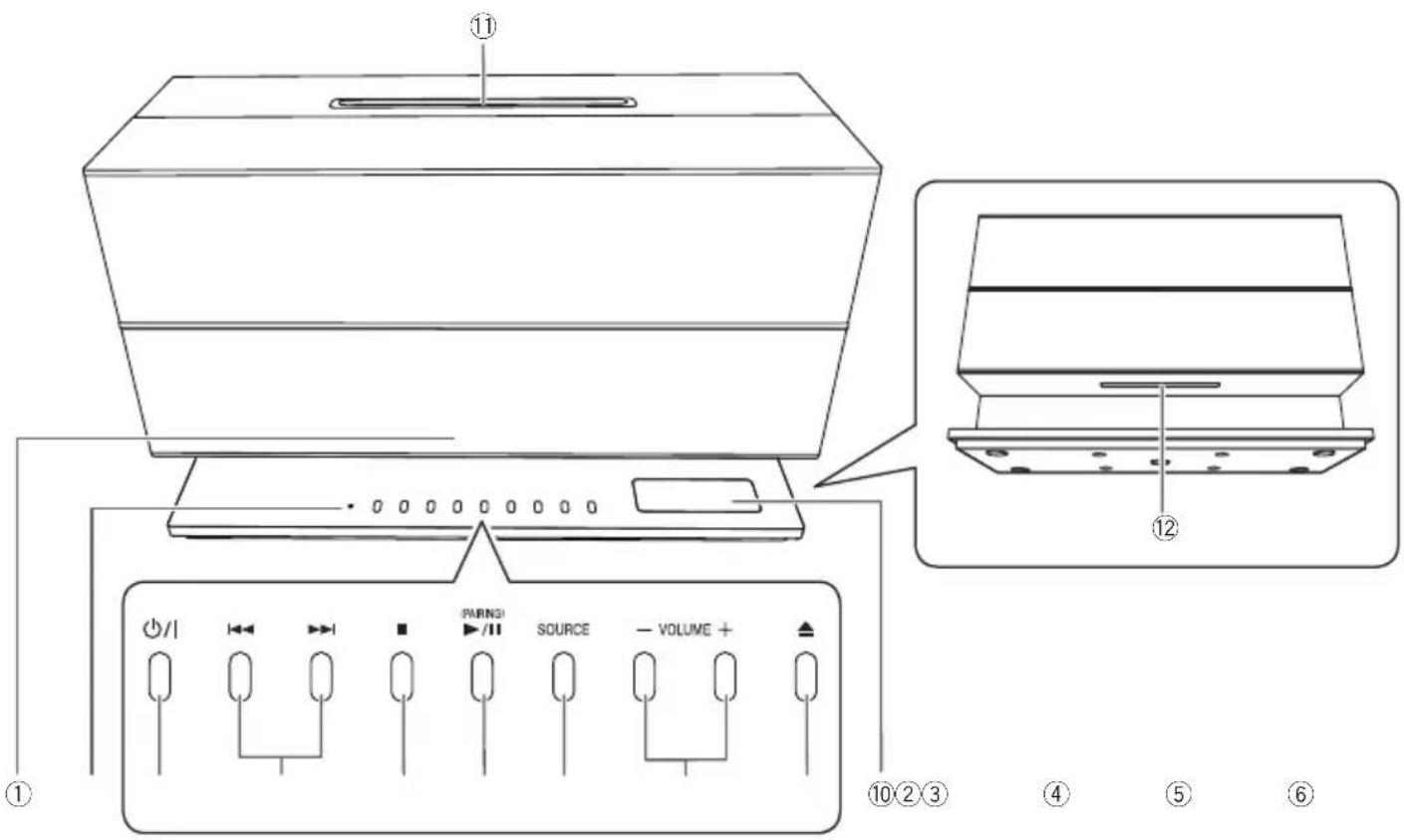

Parte superiore/anteriore dell'unità principale

① Sensore del telecomando
② Indicatore standby

Si illumina in rosso quando l'alimentazione del sistema è disattivata. La spia si spegne quando l'alimentazione è attiva.

Si illumina in arancione quando il timer giornaliero è attivato.

③ Pulsante ⏻/l (Alimentazione)

(pagina 14)

④ Pulsante ◀◀/▶▶

La pressione di [DIMMER / CONTRAST]

modifica la luminosità del display e della luce di sfondo. (pagina 34)

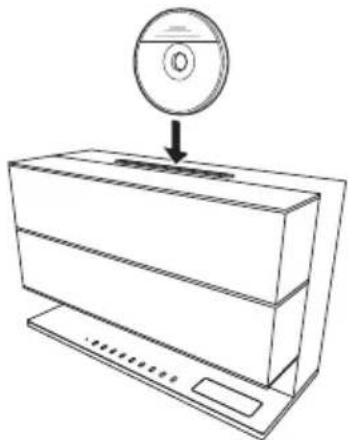

⑪ Slot CD

(pagina 18)

⑫ Luce di sfondo

Si illumina in bianco quando l'alimentazione è accesa. (pagina 34)

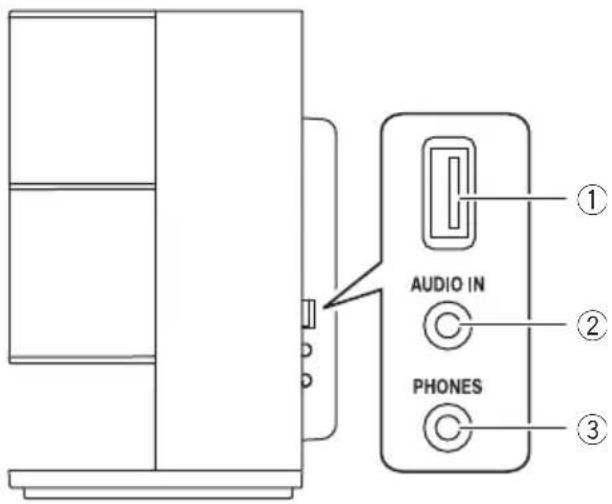

Lato

AUDIO IN PHONES ① ② ③

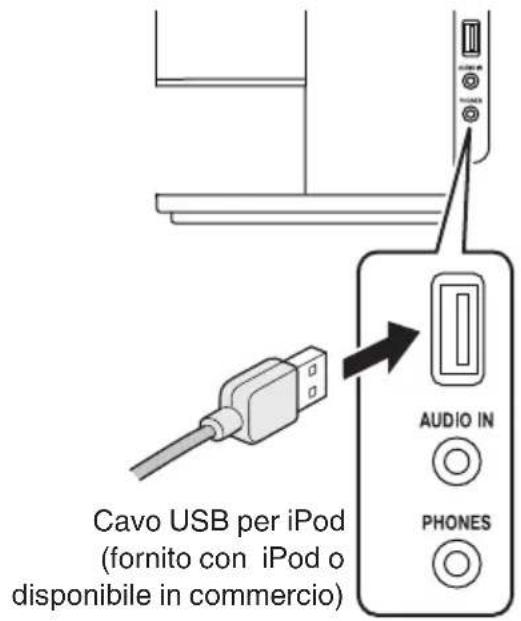

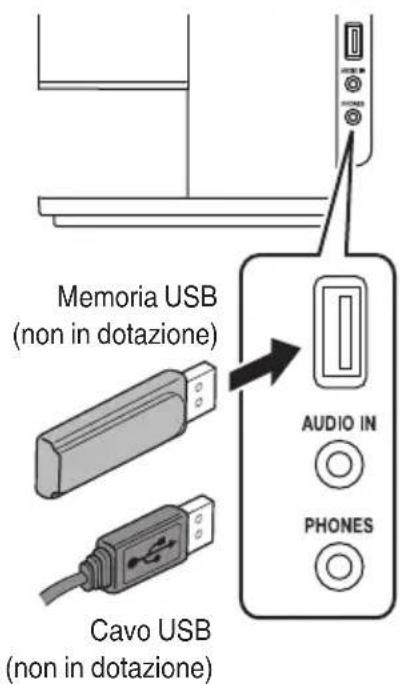

① Terminale USB Collegare iPod/iPhone o un dispositivo USB. (page 16, 18)

② Presa jack AUDIO IN Collegare un dispositivo esterno. (pagina 30)

③ Presa jack PHONES Collegare le cuffie. (pagina 13)

Posteriore

① Indicatore PGM (programma)

(pagina 20)

Si illumina durante la riproduzione programmata. ("CD", "USB")

② Indicatore file

Si illumina quando vengono riprodotti file audio.

③ Icona della modalità di ripetizione

(pagina 22)

REP. : Si illumina quando un brano viene ripetuto. ("CD", "USB")

REP.ALB*: Si illumina quando la cartella attuale viene ripetuta. ("CD", "USB")

REP. ALL : Si illumina quando tutti i brani vengono ripetuti. ("CD", "USB")

* Solo file MP3/WMA

④ Icona USB

(pagina 18)

Si illumina quando il dispositivo USB è collegato al sistema.

⑤ Icona cambio display

TOTAL : Si illumina quando il tempo di riproduzione dell'intero disco viene visualizzato durante la riproduzione del disco.

REMAIN : Si illumina quando il tempo rimanente di riproduzione dell'intero disco viene visualizzato durante la riproduzione del disco.

⑥ Icona BLUETOOTH

(pagina 23)

Si illumina quando un dispositivo BLUETOOTH è connesso al sistema.

⑦ Icona iPod

(pagina 16)

Si illumina quando un iPod è connesso al sistema.

⑧ Icona STEREO

(pagina 26)

Si illumina quando viene ricevuto un segnale di trasmissione stereo.

⑨ Icona RDM

(pagina 21)

Si illumina durante la riproduzione ad accesso casuale. ("CD", "USB")

⑩ Icona del timer

(page 31, 32)

TIMER : Si illumina quando il timer è stato impostato. Lampeggia quando il timer è in funzione.

TIMER ON : Lampeggia quando si imposta l'orario di avvio del timer giornaliero.

TIMER OFF : Lampeggia quando si imposta l'ora di termine del timer giornaliero.

⑪ Icona SLEEP

(pagina 31)

Si illumina durante l'impostazione del timer dell'autospegnimento.

⑫ Display principale

Mostra le informazioni testuali di ciascuna sorgente.

Collegamenti

Collegare il cavo di alimentazione CA alla presa a muro dopo che tutti gli altri collegamenti sono stati effettuati.

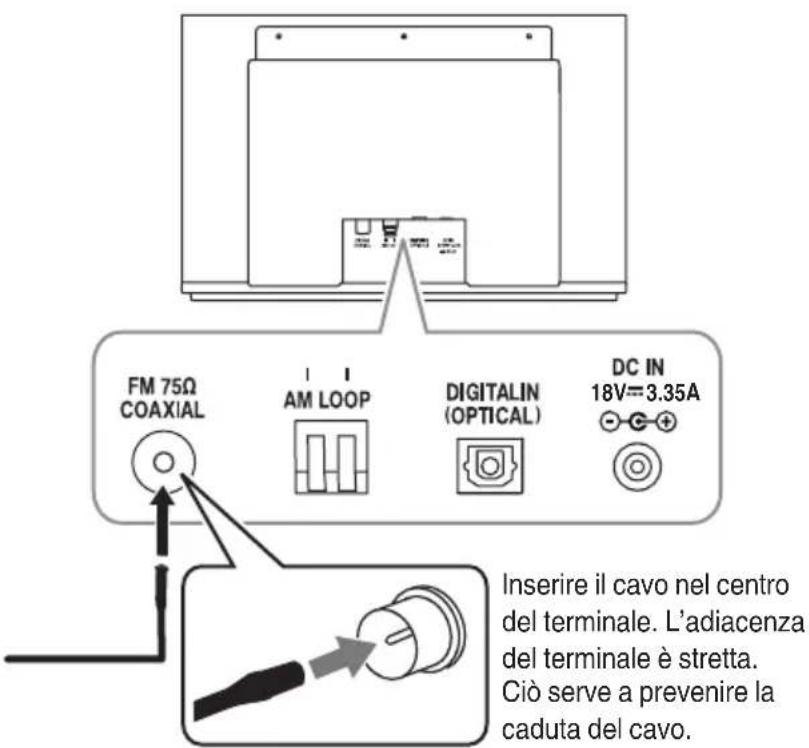

Collegamento delle antenne

Assicurarsi di collegare l'antenna prima dell'ascolto di trasmissioni radio.

In genere, l'installazione dell'antenna vicino a una finestra consente di migliorare la ricezione.

Antenna FM inclusa

FM 75Ω COAXIAL AM LOOP DIGITALIN (OPTICAL) DC IN 18V=3.35A Inserire il cavo nel centro del terminale. L'adiacenza del terminale è stretta. Ciò serve a prevenire la caduta del cavo.

Dopo aver sciolto la stringa attorcigliata, allungare l'antenna FM quando si esegue il collegamento in modo da ottenere la migliore ricezione.

- Posizionare l'antenna loop AM il più vicino possibile alla finestra per ottenere la migliore ricezione possibile.

AVVERTENZA

• Utilizzare l'antenna loop AM con il cavo d'antenna avvolto attorno al telaio. La rimozione del cavo dal telaio deteriora la sensibilità dell'antenna.
  • Assicurarsi che il conduttore dell'antenna non sia in contatto con altri terminali o cavi. Posizionare l'antenna lontano da altri cavi. La ricezione può essere disturbata nel caso in cui questi siano posizionati troppo vicino all'antenna.

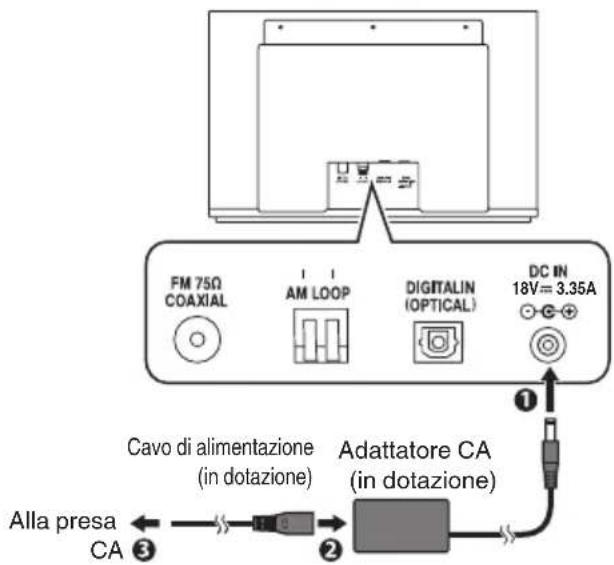

Collegamento di un adattatore CA

Collegare l'adattatore CA in dotazione al jack DC IN del sistema. Dopo aver collegato il cavo di alimentazione CA in dotazione all'adattatore CA, inserire il cavo di alimentazione CA nella presa a muro.

FM 75Ω COAXIAL AM LOOP DIGITALIN (OPTICAL) DC IN 18V=3.35A Cavo di alimentazione (in dotazione) Adattatore CA (in dotazione) Alla presa CA ① ②

- Scollegare l'adattatore CA dalla presa elettrica se il sistema non verrà utilizzato per un lungo periodo di tempo.

AVVERTENZA

- Per evitare il rischio di scosse elettriche e incendi

• Non utilizzare altri adattatori all'influori dell'adattatore CA in dotazione.
• Non utilizzare l'adattatore CA in dotazione con altri prodotti diversi da questo sistema.
• Non utilizzare cavi di alimentazione diversi dal cavo di alimentazione in dotazione.
• Non utilizzare il cavo di alimentazione in dotazione con altri prodotti diversi da questo sistema.

Informazioni sull'impostazione del backup di memoria

La funzione di backup può proteggere le varie impostazioni anche se il cavo di alimentazione CA è scollegato. Le impostazioni protette sono le seguenti.

• Cambiare la sorgente
• Impostazione del volume
• Impostazione della qualità del suono
  • I contenuti di impostazione timer
• Impostazione del sintonizzatore

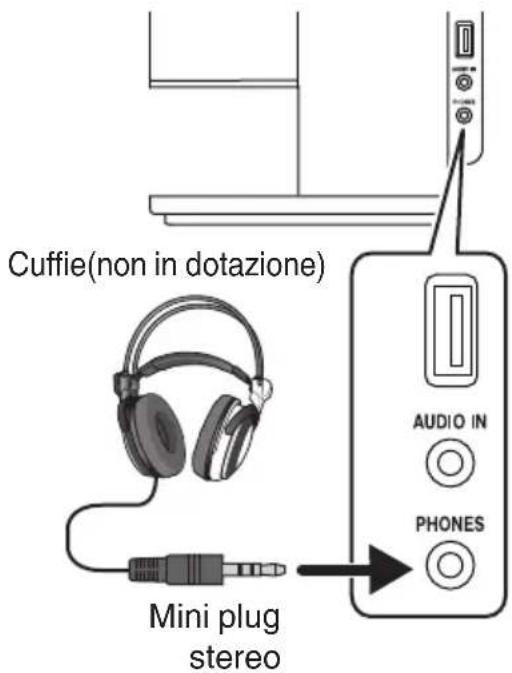

Collegamento delle cuffie

Accertarsi di abbassare il volume prima di collegare o indossare le cuffie.

NOTA

• Il collegamento delle cuffie determina la disattivazione dei diffusori.
• Utilizzare cuffie disponibili in commercio con un mini plug stereo standard a 3 pin.

Cuffie(non in dotazione) Mini plug stereo AUDIO IN PHONES

Operazioni di base

Accensione/spegnimento del sistema

Unità principaleTe

- È inoltre possibile accendere il sistema premendo i pulsanti sorgente come [CD] sul telecomando.

Regolazione dell'orologio

Impostare l'orologio per l'utilizzo dell'impostazione timer, ecc.

1 Visualizzare la schermata di impostazione orologio.

2 Selezionare "CLOCK".

(Premere ripetutamente)

CLOCK

- Se l'orologio è già stato impostato, dopo aver premuto [CLOCK/TIMER], premere ripetutamente [◀]/[▶] per visualizzare "CLOCK", quindi premere [SET].

3 Regolare l'ora.

(Premere ripetutamente)

4 Ripetere il passo 3 per regolare i minuti.

Dopo aver regolato i minuti, "COMPLETE" viene visualizzato e l'impostazione è completata.

NOTA

• L'orologio potrebbe perdere o guadagnare 1 o 2 minuti al mese. Potrebbe essere quindi necessario regolarlo periodicamente.
- Impostare nuovamente l'orologio se il cavo di alimentazione CA viene scollegato o il sistema è spento a causa di una interruzione di energia.

Per iniziare

1 Selezionare una sorgente.

Telecomando

BLUETOOTH CD USB TUNER AUDIO IN DIGITAL IN ○/○/○/○/○/○

Unità principale

SOURCE

(Premere ripetutamente)

2 Regolare il volume.

Telecomando

(Premere ripetutamente)

Unità principale

(Premere ripetutamente)

VOL 07

• Gamma di regolazione: da MIN (0) a MAX (40)

Per silenziare temporaneamente il suono

MUTE

Per ripristinare il suono, premere nuovamente il pulsante o [VOLUME+].

Attivazione/disattivazione del salvataggio accensione automatica (A.P.S.)

Questa funzione spegne automaticamente il sistema se non viene eseguita alcuna operazione per 15 minuti.

1 Visualizzare la schermata di impostazione timer.

2 Selezionare "A.P.S".

(Premere ripetutamente)

3 Impostare la voce.

(Premere ripetutamente)

L'impostazione è completata quando "COMPLETE" viene visualizzato dopo aver eseguito l'impostazione.

A.P.S ON:

Se non viene eseguita alcuna operazione per 15 minuti nelle seguenti situazioni, il sistema si spegne automaticamente.

• Il livello del volume viene impostato su "MIN" o si attiva il silenziamento.
• "USB" o "BLUETOOTH" è selezionato come sorgente e nessun dispositivo è collegato.
• "USB" o "CD" è selezionato come sorgente e la riproduzione è arrestata.
• "AUDIO IN" o "DIGITAL IN" è selezionato come sorgente e non vi è alcun ingresso audio

A.P.S OFF:

Salvataggio accensione automatica è impostato su Off.

• Circa 1 minuto prima dello spegnimento dell'unità, "A.P.S." inizia a lampeggiare.
• Il conto alla rovescia di 15 minuti ricomincia quando si aziona un pulsante qualsiasi.
  • L'impostazione iniziale è "A.P.S. ON".

Ascolto di un iPod

• Per gli iPod compatibili, vedere pagina 36.

Collegamento dell' iPod

È possibile usare l' iPod utilizzando il sistema tramite collegamento al terminale USB del sistema utilizzando un cavo USB (in dotazione con l'iPod o disponibile in commercio).

Cavo USB per iPod (fornito con iPod o disponibile in commercio)

- L'icona dell' "iPod" si illumina dopo che il cavo viene collegato.

NOTA

• L'iPod potrà essere caricato quando iPod è connesso al sistema.

AVVERTENZA

• Arrestare la riproduzione prima di scollegare l'iPod. Lo scollegamento durante la riproduzione potrebbe danneggiare i file o il file system dell'iPod.
• Non è possibile trasmettere dati su iPod dal sistema.

Riproduzione

1 Impostare la sorgente su "USB".

Unità principaleTe

SOURCE

(Premere ripetutamente)

2 Avviare la riproduzione.

Telecomando

Unità principale

L'iPod viene acceso e avvia la riproduzione.

Per mettere in pausa

Telecomando

Unità principale

Per cancellare la pausa, premere nuovamente il pulsante.

Per selezionare un brano

Telecomando

(Premere ripetutamente)

Unità principale

(Premere ripetutamente)

• Premere una volta [▶▶] per passare all'inizio del brano successivo.
• Premere [I◄◄] per saltare all'inizio del brano attualmente in riproduzione. Premere due volte per saltare all'inizio del brano precedente.

Per riavvolgere/avanzare velocemente

Durante la riproduzione...

Unità principaleT€

• Per il riavvolgimento veloce, premere e tenere premuto [I◄◄].
• Per l'avanzamento rapido, premere e tenere premuto [▶▶▶].

Riproduzione casuale

RANDOM

(Premere ripetutamente)

Ad ogni pressione del tasto si commuta la selezione della riproduzione casuale dei brani dell'iPod.

Riproduzione ripetuta

(Premere ripetutamente)

Ad ogni pressione del tasto si commuta la selezione della ripetizione dei brani dell'iPod.

NOTA

• A seconda del tipo di iPod, l'iPod potrebbe funzionare in modo diverso.
• Può verificarsi una distorsione del suono quando si riproducono sorgenti audio ad alti livelli di registrazione. Se si verifica una distorsione, si consiglia di spegnere l'equalizzatore dell'iPod.
• Azionare lo stesso iPhone o iPod touch nei seguenti casi:
• Quando si aziona il pulsante della schermata iniziale
• Quando si selezionano icone delle applicazioni nella schermata iniziale
• Quando si trascina il cursore
• Per informazioni sul funzionamento dell'iPod, vedere il manuale di istruzioni per l'iPod.

Uso del menù dell'iPod

1 Visualizzare il menu.

MENU

2 Selezionare una voce di menu.

(Premere ripetutamente)

Per tornare al menu precedente

Premere [MENU].

NOTA

• Se l'iPod/iPhone è compatibile con iOS 7.0.x, le suddette operazioni dei menu non possono essere disponibili sul sistema. Utilizzare il menu presente sull'iPod/iPhone.
• A seconda del tipo di iPod, potete usare il menu solo sullo schermo dell'iPod.

Ascolto di un dispositivo USB/CD

Preparazione di un dispositivo USB/CD

Per collegare un dispositivo USB

Memoria USB (non in dotazione) Cavo USB (non in dotazione) AUDIO IN PHONES

- L'icona dell' "USB" si illumina dopo che viene collegato.

NOTA

- L'alimentazione viene fornita al dispositivo USB e il dispositivo viene caricato tramite il sistema quando il dispositivo USB è collegato al sistema.

AVVERTENZA

• Arrestare la riproduzione prima di scollegare il dispositivo USB. Scollegare il dispositivo USB durante la riproduzione potrebbe danneggiare i file e il sistema file del dispositivo USB.
• Non è possibile inviare alcun dato dal sistema al dispositivo USB.

Per inserire un disco

1 Impostare la sorgente su "CD".

Unità principaleT

SOURCE

(Premere ripetutamente)

2 Inserire un disco.

Inserire un CD con il lato dell'etichetta rivolta nella stessa direzione della parte anteriore del sistema.

• Il CD si inserirà automaticamente quando viene inserito parzialmente.
- "READING" viene visualizzato quando il CD è in fase di lettura. Attendere fino a che il display scompare.

Per espellere un disco

Unità principale

Riproduzione

1 Impostare la sorgente su "USB" o "CD".

USB /CD Unità principaleTe SOURCE (Premere ripetutamente)

- "READING" viene visualizzato quando il dispositivo USB è in fase di lettura. Attendere fino a che il display scompare.

2 Avviare la riproduzione.

Telecomando

Unità principale

Per arrestare

Unità principaleTe

• Per i file MP3/WMA, la ripresa della riproduzione dopo aver arrestato un file fa partire la riproduzione dall'inizio del brano (funzione di ripristino). Se si preme nuovamente [■] quando la riproduzione è arrestata, la funzione di ripristino viene annullata.
• Se viene selezionata un'altra sorgente, la funzione di ripristino viene cancellata.

Per mettere in pausa

Telecomando

Unità principale

- Per annullare la pausa e avviare la riproduzione, premere nuovamente il pulsante.

Per selezionare un brano

Telecomando

(Premere ripetutamente)

Unità principale

(Premere ripetutamente)

• Premere una volta [▶▶] per passare all'inizio del brano successivo.
• Premere [◀◀◀] per saltare all'inizio del brano attualmente in riproduzione. Premere due volte per saltare all'inizio del brano precedente.

Per selezionare un brano con il numero del brano

Esempi:

• Per selezionare il brano n. 3: ③
• Per selezionare il brano n. 17: ①⑦
• Per selezionare il brano n. 123: ① ② ③

Per l'avanzamento rapido/riavvolgimento

Durante la riproduzione...

Telecomando

(Mantenere premuto)

Unità principale

(Mantenere premuto)

• Per il riavvolgimento veloce, premere e tenere premuto [1◄◄].
• Per l'avanzamento rapido, premere e tenere premuto [▶▶].

Per selezionare un gruppo (MP3/WMA soltanto)

(Premere ripetutamente)

Riproduzione programmata

È possibile programmare fino a 30 brani da un dispositivo USB o da un disco in qualsiasi ordine desiderato compresi gli stessi brani.

1 Arrestare la riproduzione di dispositivo USB o CD.
2 Visualizzare l'impostazione del programma.

PROGRAM/TUNER MODE

• L'icona "PGM" si illumina.
- Premendo nuovamente il pulsante, vengono eliminati i contenuti programmati e viene cancellata la riproduzione programmata (per tornare alla riproduzione normale).

3 Selezionare un brano da aggiungere al programma.

(Premere ripetutamente)

Per selezionare un brano con il numero del brano

- Per le operazioni di selezione del brano, vedere “Per selezionare un brano” a pagina 19.

4 Ripetere il passaggio 3 per aggiungere altri brani al programma.

5 Avviare la riproduzione.

Telecomando

Unità principale

I brani vengono riprodotti nell'ordine programmato.

Per aggiungere brani a un programma

Selezionare un brano da aggiungere al programma.

Durante la modalità di arresto

(Premere ripetutamente)

Per selezionare un brano con il numero del brano

NOTA

- Quando viene programmato il 30° brano, viene visualizzato "PGM FULL" e non è possibile programmare ulteriori brani.

Per cancellare brani dal programma

Durante la modalità di arresto

CANCEL/PTY

Ad ogni pressione del pulsante si cancella l'ultimo brano nel programma.

Per annullare la riproduzione programmata

Durante la modalità di arresto

PROGRAM/TUNER MODE

I contenuti programmati vengono eliminati.

• L'icona "PGM" scompare.
- Nei seguenti casi, i contenuti programmati vengono eliminati e la riproduzione programmata viene annullata.
- Quando l'alimentazione è disattivata
- Quando viene modificata la sorgente audio
- Quando il dispositivo USB viene rimosso
- Quando il disco viene espulso

NOTA

- È inoltre possibile ripetere la riproduzione programmata.

Riproduzione ad accesso casuale

1 Impostare la sorgente su "USB" o "CD".

Unità principaleTo SOURCE (Premere ripetutamente)

2 Riprodurre il dispositivo USB/CD.

Telecomando

Unità principale

3 Avviare la riproduzione ad accesso casuale.

È possibile riprodurre i brani in ordine casuale.

- L'icona "RDM" si illumina durante la riproduzione ad accesso casuale.

• Tutti i brani vengono riprodotti in ordine casuale invece che in riproduzione ad accesso casuale all'interno di un gruppo.
• Durante la riproduzione ad accesso casuale, la pressione di [i◀◀] non fa tornare al brano precedente.

Per annullare la riproduzione ad accesso casuale

Durante la riproduzione ad accesso casuale

L'indicatore "RDM" si spegne.

• La riproduzione ad accesso casuale viene annullata anche nei seguenti casi:
• Quando l'alimentazione viene disattivata
• Quando viene modificata la sorgente audio
• Quando il dispositivo USB viene rimosso
• Quando il disco viene espulso
• Quando la riproduzione è interrotta

Riproduzione ripetuta

1 Selezionare il tipo di modalità di ripetizione.

Quando si è in modalità di riproduzione o di arresto

(Premere ripetutamente)

Ogni volta che si premere il pulsante, l'impostazione cambia come riportato di seguito:

REP. : Ripete il brano attuale.

REP.ALB ^* : Ripete tutti i brani del gruppo attuale.

REP. ALL : Ripete tutti i brani presenti sul disco o sul dispositivo USB.

* Solo file MP3/WMA

2 Avviare la riproduzione (quando la riproduzione è ferma).

Telecomando

Unità principale

Per annullare la riproduzione ripetuta

Spegnere l'icona "REP".

(Premere ripetutamente)

- La riproduzione ripetuta viene annullata anche nei seguenti casi.

• Quando l'alimentazione viene disattivata
• Quando viene modificata la sorgente audio
• Quando il dispositivo USB viene rimosso
• Quando il disco viene espulso

Ascolto di un dispositivo BLUETOOTH

È possibile ascoltare la musica dal proprio dispositivo BLUETOOTH, come ad esempio un lettore audio portatile attraverso il sistema.

Quando si collega il proprio dispositivo per la prima volta, è necessario registrare (accoppiare) il proprio dispositivo BLUETOOTH e il sistema.

Collegamento di un dispositivo BLUETOOTH

1 Impostare la sorgente su "BLUETOOTH".

Unità principaleTe

(Premere ripetutamente)

"CONNECTING" lampeggia e il sistema verrà ricollegato automaticamente al dispositivo BLUETOOTH che è stato collegato per ultimo. Viene visualizzato "CONNECTED" e si illumina l'icona " ✉" (icona BLUETOOTH).

CONNECTED

• L'operazione di accoppiamento è necessaria quando si collega il dispositivo BLUETOOTH per la prima volta, o si collega il sistema al nuovo dispositivo BLUETOOTH.
• Quando l'icona “icona BLUETOOTH) si accende, annullare il collegamento una volta premendo e tenendo premuto [BLUETOOTH] sul telecomando o [(PAIRING) ▶/■] sul sistema.

Viene visualizzato “DISCONNECTED”, quindi la visualizzazione scompare.

2 Impostare il sistema su standby sincronizzazione.

Unità principaleTe

(PARING) ►/II (Mantenere premuto)

3 Attivare la funzione BLUETOOTH sul dispositivo BLUETOOTH.

• Selezionare “Bluetooth” da “Settings” sul dispositivo iPod touch/iPhone e Android.
• Fare riferimento al manuale di istruzioni del proprio dispositivo per ulteriori dettagli.

4 Selezionare "NX-W5" dalla lista del dispositivo.

La sincronizzazione è completata e il dispositivo BLUETOOTH è collegato al sistema automaticamente.

- Se il dispositivo di destinazione richiede la password durante l'accoppiamento, immettere "0000".

5 Avviare la riproduzione sul dispositivo BLUETOOTH.

Il suono proveniente dal dispositivo BLUETOOTH viene emesso dal sistema.

NOTA

• È possibile registrare fino a 9 dispositivi BLUETOOTH. Quando viene registrato il 10° dispositivo BLUETOOTH, viene cancellata la registrazione del dispositivo con la più vecchia cronologia di collegamento.
• Alcuni dispositivi BLUETOOTH potrebbero non essere disponibili per il sistema.

Riproduzione

È possibile collegarsi e riprodurre dal dispositivo BLUETOOTH che è stato collegato per ultimo al sistema.

Telecomando

Unità principale

Per mettere in pausa

Telecomando

Unità principale

- Per annullare la pausa e avviare la riproduzione, premere nuovamente il pulsante.

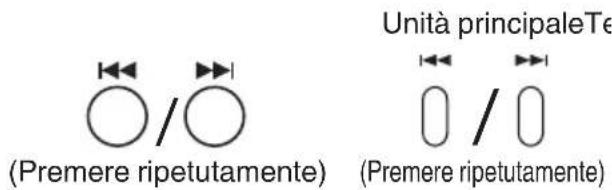

Per selezionare un brano

(Premere ripetutamente) Unità principaleTe (Premere ripetutamente)

• Premere una volta [▶▶] per passare all'inizio del brano successivo.
• Premere [i◀◀] per saltare all'inizio del brano attualmente in riproduzione. Premere due volte per saltare all'inizio del brano precedente.

Per l'avanzamento rapido/riavvolgimento

Durante la riproduzione...

Unità principaleTe (Mantenere premuto)(

• Per il riavvolgimento veloce, premere e tenere premuto [◀◀◀].
• Per l'avanzamento rapido, premere e tenere premuto [▶▶].
• Per riprendere la riproduzione normale, rilasciare il pulsante.

Cancellazione del collegamento

BLUETOOTH

Unità principaleTe

(Mantenere premuto)(

DISCONNECTED

NOTA

Il collegamento viene annullato automaticamente nei seguenti casi.

• Il collegamento viene annullato sul dispositivo BLUETOOTH, o la funzione BLUETOOTH è impostata su OFF.
• Quando il sistema o il dispositivo BLUETOOTH viene spento.
• Quando la sorgente viene cambiata ad altre sorgenti audio.

AVVERTENZA

• Per collegare il dispositivo a questo sistema, il dispositivo deve essere compatibile con i profili BLUETOOTH A2DP e AVRCP.
• La distanza massima per una possibile connessione BLUETOOTH è di 10 m. La distanza può essere inferiore, a seconda dell'ambiente di utilizzo.
• Mentre iPhone o lo smartphone sono collegati al sistema via BLUETOOTH, il tono di avviso per le chiamate telefoniche e per le e-mail può essere ascoltato anche dai diffusori del sistema.
• Questo sistema non è dotato di una funzione microfono. Per fare una telefonata, annullare il collegamento con il sistema o utilizzare il microfono di iPhone o dello smartphone.

Ascolto della radio

È possibile ascoltare stazioni di trasmissione FM e AM.

NOTA

- Collegare l'antenna prima dell'ascolto di trasmissioni radio. (pagina 11)

Ricerca delle stazioni

1 Selezionare "FM" o "AM".

TUNER Unità principaleTe SOURCE (Premere ripetutamente)

Alterna tra "AM" e "FM" ogni volta che si preme il pulsante.

2 Selezionare una stazione.

Unità principaleTe ○ / ○

Una lunga pressione del pulsante attiva la sintonizzazione automatica e la sintonizzazione si fermerà quando riceverà una trasmissione radio.

• Per arrestare la ricerca manualmente, premere nuovamente il pulsante.
• La pressione ripetuta del pulsante cambia la frequenza di ricezione in passi di 0,1 MHz per le trasmissioni FM e in passi di 9 kHz per le trasmissioni AM.
• L'icona "STEREO" si illumina quando viene ricevuto un segnale di trasmissione stereo.

AVVERTENZA

- Non si sente nessun suono durante la sintonizzazione delle stazioni.

Per migliorare la ricezione FM

Quando la ricezione di una trasmissione stereo FM risulta difficoltà o rumorosa, selezionare la modalità di ricezione monofonica.

Ad ogni pressione del tasto l'impostazione cambia.

L'icona "STEREO" si : Ricezione illumina automatica stereo L'icona "STEREO" si : Ricezione spegne monofonica

NOTA

- La ricezione monofonica migliora la ricezione, tuttavia si perde l'effetto stereo.

Preimpostazione delle stazioni

È possibile salvare in memoria fino a 30 stazioni FM o fino a 10 stazioni AM.

1 Sintonizzarsi su una stazione che si desidera preimpostare.
2 Visualizzare la schermata d'impostazione preimpostazione.

3 Selezionare un numero preimpostato per memorizzare le informazioni.

(Premere ripetutamente)

- È inoltre possibile selezionare specificando il numero con i pulsanti numerici.

Esempi:

• Per selezionare il brano n. 3: ③
• Per selezionare il brano n. 17: ①⑦
- Se un numero preimpostato che è stato registrato con una stazione è selezionato, la vecchia stazione registrata viene sovrascritta.

4 Memorizzare la stazione.

Per sintonizzarsi su una stazione preimpostata

(Premere ripetutamente)

- È inoltre possibile selezionare specificando il numero con i pulsanti numerici.

Esempi:

• Per selezionare il brano n. 3: ③
• Per selezionare il brano n. 17: ①⑦

AVVERTENZA

- A seconda della condizione del segnale, potreste avere problemi di ricezione anche per le stazioni preimpostate.

Per cancellare la memoria preimpostata

1 Selezionare il numero preimpostato che si desidera cancellare.
2 Eliminare la stazione preimpostata.

Mentre viene visualizzato "CANCELLA?", premere [SET].

La stazione selezionata viene eliminata. I successivi numeri preimpostati delle stazioni vengono spostati in avanti.

- I numeri preimpostati vuoti vengono automaticamente memorizzati come 87,50 MHz per la banda FM e 522 kHz per la banda AM.

Utilizzo del Radio Data System

Il Sistema Dati Radio è un sistema che trasmette informazioni utili (sotto forma di dati digitali) per le trasmissioni FM insieme al segnale radio. I dispositivi audio progettati per la ricezione del Radio Data System possono estrarre le informazioni dal segnale di trasmissione per l'uso con varie funzioni, quali ad esempio la visualizzazione automatica del nome della stazione.

Il Sistema Dati Radio ha le seguenti funzioni.

• Ricerca PTY(Program TYPE Identification)

Si sintonizza automaticamente su una stazione che sta trasmettendo al momento il tipo di programma specificato (genere).

Visualizza automaticamente il nome della stazione trasmessa dalla stazione Sistema Dati Radio.

- Funzione testo radio

Consente di visualizzare i dati di testo radio trasmessi da alcune stazioni Sistema Dati Radio quando si preme [DISPLAY]. “NO TEXT” viene visualizzato se non viene trasmesso alcun dato di testo.

NOTA

- Alcune funzioni e nomi delle funzioni possono essere diversi in certi paesi e aree.

Per cambiare il display delle informazioni Sistema Dati Radio

Cambiare i contenuti del display durante la ricezione di una stazione Sistema Dati Radio.

Durante la ricezione di una stazione Sistema Dati Radio

DISPLAY

(Premere ripetutamente)

Ogni volta che si premere il pulsante, l'impostazione cambia come riportato di seguito:

PS : Nome servizio programma

PTY : Tipo di programma

RT : Testo radio

Per sintonizzare per tipo di programma (ricerca PTY)

Questa funzione consente di impostare il sistema per la ricerca automatica delle stazioni che stanno attualmente trasmettendo il tipo di programma (genere) che si desidera ascoltare.

1 Selezionare "FM".

TUNER

Unità principaleT€

SOURCE

(Premere ripetutamente)

2 Visualizzare la schermata di impostazione codice PTY.

CANCEL/PTY

- Se la stazione corrente è con Sistema Dati Radio, il tipo di programma della stazione viene visualizzato.

3 Selezionare il tipo di programma che si desidera ascoltare.

(Premere ripetutamente)

- Per il tipo di programma, fare riferimento a "Tabella tipo programma".

4 Avviare la ricerca della stazione.

CANCEL/PTY

NOTA

• In determinate condizioni di ricezione, potrebbe essere necessario più di 1 minuto per completare la ricerca.
• Se il tipo di programma desiderato non può essere trovato, viene visualizzato "NO PROGRAM", quindi dopo alcuni secondi il display ritorna al display originale.

Tabella tipo programma

Nome tipo programma Display
Notizie “NEWS”
Attualità “AFFAIRS”
Informazione “INFO”
Sport “SPORT”
Educazione “EDUCATE”
Teatro “DRAMA”
Cultura “CULTURE”
Scienza “SCIENCE”
Discorsi vari “VARIED”
Musica pop “POP M”
Musica rock “ROCK M”
Musica di facile ascolto “EASY M”
Musica classica leggera	“LIGHT M”
Musica classica seria	“CLASSICS”
Altra musica	“OTHER M”
Meteo	“WEATHER”
Finanza “FINANCE”
Programma per bambini	“CHILDREN”
Affari sociali “SOCIAL”
Religione	“RELIGION”
Telefonate	“PHONE IN”
Viaggi	“TRAVEL”
Svago	“LEISURE”
Musica jazz “JAZZ”
Musica country	“COUNTRY”
Musica nazionale	“NATION M”
Vecchi successi	“OLDIES”
Musica folk	“FOLK M”
Documentari	“DOCUMENT”

Ascolto di un dispositivo esterno

Fare riferimento anche al manuale di istruzioni del dispositivo esterno.

Collegamento di un dispositivo esterno

1 Impostare il livello del volume del sistema al minimo.

Per collegare il terminale analogico

2 Collegare un dispositivo esterno al jack AUDIO IN.

Cavo mini plug stereo (non in dotazione) Presa delle cuffie, ecc. Apparecchio esterno (non in dotazione)

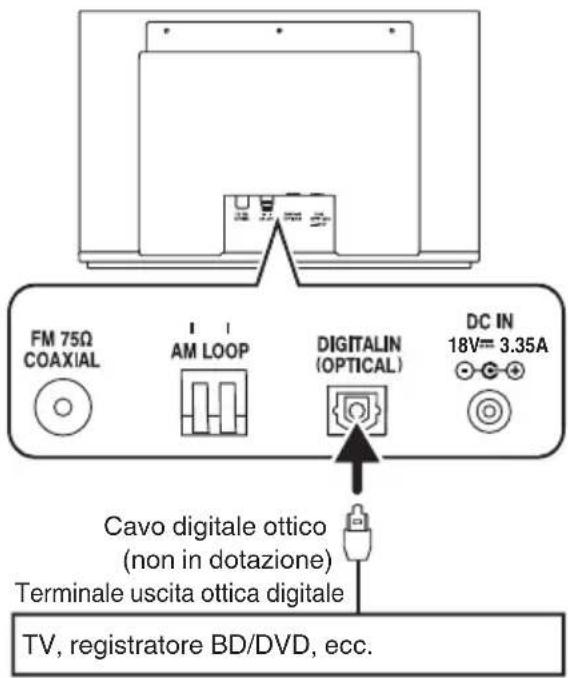

Per collegare il terminale digitale

2 Collegare un dispositivo esterno al terminale DIGITAL IN (OPTICAL).

FM 75Ω COAXIAL AM LOOP DIGITALIN (OPTICAL) DC IN 18V= 3.35A Cavo digitale ottico (non in dotazione) Terminale uscita ottica digitale TV, registratore BD/DVD, ecc.

NOTA

- Quando il dispositivo è collegato al terminale di ingresso digitale, impostare l'uscita audio digitale per il dispositivo connesso (TV, registratore BD, ecc.) a "PCM".

Ascolto di un dispositivo esterno

1 Selezionare "AUDIO IN" o "DIGITAL IN".

AUDIO IN DIGITAL IN ○ / ○ Unità principaleTe SOURCE ○ (Premere ripetutamente)

AUDIO IN

2 Avviare la riproduzione dell'apparecchio esterno.

• Non scollegare il lettore audio digitale durante la riproduzione. Ciò potrebbe causare un malfunzionamento.

3 Regolare il volume.

Per regolare il livello ingresso dell'audio

Regolare il livello ingresso dell'audio quando è presente un contrasto tra il volume del dispositivo esterno collegato alla presa jack AUDIO IN e quello di altre sorgenti.

(Premere ripetutamente)

Premere ripetutamente per cambiare l'impostazione

LEVEL 1 : Livello ingresso audio standard LEVEL 2 : Livello superiore rispetto a LEVEL 1 LEVEL 3 : Livello superiore rispetto a LEVEL 2

Uso del timer

Questo sistema è equipaggiato con timer dell'autospegnimento e con timer di riproduzione (il timer giornaliero). (Il timer di registrazione non è disponibile con questo sistema.)

Impostazione del timer dell'autospegnimento

L'alimentazione del sistema si spegne automaticamente dopo che il tempo di spegnimento impostato è scaduto.

È possibile impostare il timer fino a 90 minuti in intervalli di 10 minuti.

(Premere ripetutamente)

SLEEP 10

Ogni volta che si preme il pulsante, il tempo di spegnimento cambia.

• Mentre il timer dell'autospegnimento è impostato, l'icona "SLEEP" si illumina.
• Per annullare il timer dell'autospegnimento, selezionare "SLEEP OFF".

Per controllare il tempo rimanente fino a quando il sistema si spegne

Premere una volta il pulsante [SLEEP].

Esempio: il tempo rimanente è 12 minuti

SLEEP 12

Il tempo rimanente viene visualizzato per 5 secondi.

Impostazione del timer giornaliero

Utilizzando il timer giornaliero, ci si può svegliare con la propria musica preferita.

• Impostare l'orologio in anticipo. (pagina 14)
• Sintonizzarsi su una stazione, inserire un disco o collegare un dispositivo USB/iPod al sistema e assicurarsi in anticipo che la sorgente operi correttamente.
• Preimpostare la stazione desiderata prima di impostare il timer giornaliero.

1 Visualizzare la schermata di impostazione timer.

2 Selezionare e confermare su "TIMER".

(Premere ripetutamente)

3 Impostare e confermare i contenuti del timer.

(Premere ripetutamente)

È possibile impostare i seguenti elementi:

- Premere [◀]/[▶] per selezionare l'elemento precedente o successivo.

“Ore” e “minuti” degli orari di inizio e di fine

- Durante l'impostazione, l'icona "TIMER ON" (orario d'inizio) e l'icona "TIMER OFF" (orario di fine) lampeggiano.

Sorgente di riproduzione

Selezionare la sorgente da “CD”, “USB”, “FM”, “AM”.

- Quando la sorgente selezionata è "AM" o "FM", selezionare il numero preimpostato.

Volume di riproduzione

L'impostazione è completata quando "COMPLETE" viene visualizzato dopo aver eseguito l'impostazione.

Continua alla pagina successiva

4 Spegnere il sistema.

Unità principaleT€

0/1

L'indicatore di standby si illumina in arancione.

• Il sistema si accende automaticamente e avvia la riproduzione circa 30 secondi prima dell'orario di avvio del timer giornaliero.
• Il timer giornaliero funziona solo mentre il sistema è in standby.
• Mentre il timer giornaliero è impostato, l'icona "TIMER" si illumina.
• Mentre il timer giornaliero è in funzione, l'icona "TIMER" lampeggia.
• Una volta impostato, il timer giornaliero si attiva ogni giorno.
• Non è possibile impostare lo stesso orario per l'ora di inizio e l'ora di fine.

Per annullare il timer giornaliero

Quando il sistema è attivato

L'icona "TIMER" scompare.

Per impostare il timer giornaliero con le stesse impostazioni dopo che è stato annullato

Quando il sistema è attivato

L'icona "TIMER" si illumina.

Altre funzioni

Regolazione della qualità del suono

Uso della modalità audio

E' possibile selezionare diverse modalità audio per migliorare il tipo di musica riprodotta.

(Premere ripetutamente)

Esempio:

ROCK

Ad ogni pressione del pulsante, l'impostazione viene modificata.

Per impostare il surround

(Premere ripetutamente)

Ogni volta che si preme il pulsante, l'effetto surround viene attivato o disattivato.

- L'impostazione iniziale è "SURROUND OFF".

Per aumentare il suono dei bassi

(Premere ripetutamente)

Ad ogni pressione del pulsante, l'effetto sul suono dei bassi viene attivato o disattivato.

HBS OFF HBS ON

• L'impostazione iniziale è "HBS OFF".

NOTA

• La modalità audio, il surround e il suono dei bassi (HBS) hanno effetto anche sui suoni emessi dalle cuffie.
• Quando la modalità audio è abilitata, il surround o il suono dei bassi (HBS) vengono annullati.
• Quando è attivato il surround, la modalità audio viene annullata.
• Quando è attivato il suono dei bassi (HBS), la modalità audio viene annullata.

Regolazione del display/luce di sfondo

Regolare in base alle proprie preferenze o alle condizioni ambientali.

Per accendere/spegnere l'alimentazione e impostare la luminosità

DIMMER/CONTRAST

(Premere ripetutamente)

Ogni volta che si preme il pulsante, il display e la luce di sfondo si accendono/spengono, o la luminosità cambia.

DIMMER OFF : Display: Luminoso, Luce di sfondo: Luminosa

DIMMER 1 : Display: Leggermente scuro, Luce di sfondo: Scura

DIMMER 2 : Display: Scuro, Luce di sfondo: Spenta

• La luminosità del display e della luce di sfondo cambiano allo stesso tempo.
• L'impostazione verrà memorizzata anche se il sistema è disattivato.
  • L'impostazione iniziale è "DIMMER OFF".

Per regolare la profondità di colore (CONTRASTO) della finestra di visualizzazione

1 Visualizzare la schermata di impostazione della profondità di colore.

DIMMER/CONTRAST

(Mantenere premuto)

Verrà visualizzato "CONTRAST SET1".

2 Regolare l'intensità del colore (CONTRASTO).

(Premere ripetutamente)

Ogni volta che si preme [◀] / [▶], la profondità di colore (CONTRASTO) della finestra di visualizzazione cambia in cinque livelli (da "CONTRAST SET1" a "CONTRAST SET5").

L'impostazione è completata quando "COMPLETE" viene visualizzato dopo aver eseguito l'impostazione.

• Il display ritorna al display originale dopo circa 3 secondi.
• Per tornare al display originale durante l'impostazione, premere [DIMMER / CONTRAST].
• L'impostazione iniziale è "CONTRAST SET3".

Modifica delle informazioni visualizzate

Durante la riproduzione...

DISPLAY

(Premere ripetutamente)

Ad ogni pressione del pulsante, cambiano le informazioni visualizzate.

• Le informazioni visualizzate sul display cambiano in base alla sorgente.
• Il sistema può visualizzare ID3 TAG VERSION1,2 (titolo brano, nome artista e nome album), nome file e nome cartella (alcuni caratteri non possono essere visualizzati. Tali caratteri potrebbero non essere visualizzati correttamente, oppure potrebbe essere visualizzato “*”).
• iPod non può visualizzare le informazioni tag dei file MP3/WMA.

Per i CD audio

T01

0:46

: il tempo trascorso di riproduzione del brano

REMAIN

: il tempo rimanente di riproduzione del brano

TOTAL

: il tempo trascorso di riproduzione dell'intero CD

TOTAL REMAIN

: il tempo rimanente di riproduzione dell'intero CD

Per i file MP3/WMA

T001

0:46

: il tempo trascorso di riproduzione del brano

FOLDER.. FILE..

: nome cartella/nome file

TAG information

: informazioni tag

F001 T0003

: numero cartella/ numero file

Tipi di iPod compatibili

Compatible con Versione*
iPod touch (7° generazione) 1,0.2
iPod nano (6° generazione) 1,2
iPod nano (5° generazione) 1,0.2
iPod nano (4° generazione) 1,0.4
iPod nano (3° generazione) 1,1.3
iPod nano (2° generazione) 1,1.3
iPod touch (5° generazione) 6,1.3
iPod touch (4° generazione) 6,1.3
iPod touch (3° generazione) 5,1.1
iPod touch (2° generazione) 4,2.1
iPod touch 3,1.3
iPhone 5 6,1.4
iPhone 4S 6,1.3
iPhone 4 6,1.3
iPhone 3GS 6,1.3
iPhone 3G 4,2.1

* Versione software al momento dell'operazione di conferma
- Resettare il proprio iPod/iPhone se non riproducono correttamente. (Visitare la home page della Apple per informazioni sul ripristino di iPod/iPhone.)
- Per dettagli su iPod/iPhone, visitare il sito web di Apple. http://www.apple.com/it/
- Per controllare lo stato di supporto più recente di iPod/iPhone, consultare le informazioni sul prodotto sulla nostra home page.

Dispositivi BLUETOOTH riproducibili

- Per collegare il dispositivo a questo sistema tramite BLUETOOTH, il dispositivo deve essere compatibile con i profili A2DP e AVRCP.

Dischi/file riproducibili

• Non garantiamo un funzionamento corretto e la qualità audio di CD che non sono conformi allo standard CD-DA
  Prima di riprodurre un CD, controllare che presenti un “marchio con logo CD” e leggere tutte le precauzioni presenti sull’imballaggio per verificare che esso sia conforme allo standard CD.
• La riproduzione di un CD sul sistema potrebbe non riuscire a causa delle caratteristiche del CD, delle condizioni di registrazione, di graffi o sporco su di esso, oppure se sulla lente del lettore è presente sporcizia o condensa.
• Leggere attentamente tutte le precauzioni relative all'utilizzo del CD.
• Il sistema non supporta la visualizzazione di testi da CD.

Dischi I CD	con uno qualsiasi dei seguenti contrassegni sono leggibili.
File	• CD-R o CD-RW nel formato CD audio• CD-R/CD-RW o file MP3/WMA dei dispositivi USB

Note importanti sui dispositivi di memoria di massa USB

• Si consiglia di utilizzare un dispositivo USB con una capacità di 16 GB o inferiore.
• Più sono i file presenti in un dispositivo USB, maggiore è il tempo necessario al sistema per caricarli.
• Disattivare la funzione di sicurezza del dispositivo USB prima di collegarlo.
• Per la connessione USB si raccomanda di usare un cavo USB 2.0 di lunghezza inferiore a 1 metro.
• Non è possibile collegare un computer al terminale USB MEMORY di questo sistema.

• Non utilizzare un hub USB.
- Se il dispositivo USB è diviso in partizioni multiple, il sistema riconosce solo la prima partizione.
- L'alimentazione viene fornita al dispositivo USB e il dispositivo viene caricato tramite il sistema quando il dispositivo USB è collegato al sistema.
- Un'eventuale scarica elettrostatica all'atto del collegamento di un'unità USB può causarvi anomalie durante la riproduzione. In tal caso si suggerisce di scollegare il sistema e di resettare sia questo sia l'apparecchio.
- JVC non accetta alcuna responsabilità per l'eventuale perdita di dati che potrebbe verificarsi nell'unità USB di memoria di massa durante l'utilizzo del sistema.
- Alcuni dispositivi USB possono non essere riconosciuti oppure potrebbero non funzionare correttamente.
- Per informazioni sul funzionamento del dispositivo USB, vedere il manuale di istruzioni per il dispositivo USB.

Precauzioni riguardanti i CD-R/CD-RW

Per i CD-R/CD-RW modificati dall'utente, solo i CD finalizzati possono essere riprodotti sul sistema.

• Per creare un disco CD-R/CD-RW, impostare il formato a “ISO 9660 Livello 1”. Non utilizzare dischi masterizzati con scrittura a pacchetti (formato UDF).
• Per CD-RW che sono stati registrati in un formato diverso da CD-DA o file MP3/WMA, eliminare tutti i brani prima di ascoltarli. Se il disco viene usato prima di cancellarli, viene improvvisamente emesso un suono molto alto, ciò potrebbe causare un guasto come il danneggiamento del diffusore.
• Per i CD-R/CD-RW contenenti file MP3/WMA, potrebbe essere necessario più tempo per la lettura del disco rispetto ai normali dischi audio. (La quantità di tempo necessario per la lettura varia in base alla configurazione delle cartelle e dei file.)
• Se viene utilizzato un CD-R/CD-RW che è stampabile sul lato dell'etichetta, il disco potrebbe non essere espulso dal sistema poichè il lato dell'etichetta potrebbe incollarsi al sistema. L'uso di tali dischi può causare malfunzionamenti, non utilizzarli.

Precauzioni riguardanti i file MP3/WMA

• I file MP3/WMA riproducibili sono file con l'estensione <.mp3> o <.wma>.
• Il sistema può riprodurre file MP3/WMA registrati con le seguenti frequenze di campionamento e velocità di trasmissione.

Frequenza di 32/44,1/48 kHz

campionamento:

Velocità in bit: da 32 kbps a 320

kbps

- Questo sistema è in grado di riconoscere fino a 255 cartelle e 3.000 file su un dispositivo USB.

- I file DRM (gestione dei diritti digitali) non possono essere riprodotti.

- Il sistema non è in grado di riprodurre file più grandi di 2 GB.

- Alcuni file MP3/WMA potrebbero non essere riproducibili a causa delle condizioni o del metodo di registrazione. Il sistema salterà la riproduzione di tali file.

- Ordine di riproduzione dei file MP3/WMA (Le cartelle senza file MP3/WMA vengono ignore.

• I gruppi vengono riprodotti in ordine di creazione. In un gruppo, i brani vengono riprodotti nell'ordine creato.
• L'ordine di riproduzione potrebbe variare in caso di modifica del nome di una cartella (nome gruppo) o del nome di un file (nome brano) con un PC.

- Il massimo numero di caratteri visualizzabili nel sistema è il seguente.

- Nome cartella: 16 caratteri

- Nome file: 64 caratteri (compresa l'estensione)

- Visualizzazione tag (titolo brano/artista/titolo album): tag ID3 MP3/proprietà contenuti WMA: 64 caratteri (compatibile con ID3 v1.0/1.1/2.2/2.3/2.4)

- Alcuni caratteri non possono essere visualizzati. Tali caratteri potrebbero non essere visualizzati correttamente, oppure potrebbe essere visualizzato “*”.

Manutenzione

Manutenzione dei compact disc

Per estrarre dalla custodia

Per rimettere nella custodia

• Non scrivere sui due lati del disco, soprattutto su quello senza l'etichetta perché è da questo lato che i segnali vengono letti. Non rovinare tale lato.
  • Non piegare il disco.
• Non riprodurre dischi di forma speciale (cuore, fiore, ecc.). Potrebbe provocare malfunzionamenti.
• Se il CD è impolverato, pulire con un panno morbido e asciutto e rimuovere sporcizia o impronte digitali.

Partire dal centro procedendo lungo il raggio

Graffi consecutivi possono provocare rumore o errori di traccia

• Non pulire con solvente o benzina.

Marchi di fabbrica

• “Made for iPod” and “Made for iPhone” mean that an electronic accessory has been designed to connect specifically to iPod or iPhone, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsible for the operation of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with iPod or iPhone may affect wireless performance.
• iPhone, iPod, iPod classic, iPod nano and iPod touch are trademarks of Apple Inc., registered in the U.S. and other countries.
• Microsoft e Windows Media sono marchi registrati o marchi di fabbrica di Microsoft Corporation negli Stati Uniti e/o in altri paesi.
• Il nome e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di tali marchi da parte di JVC KENWOOD Corporation è sotto licenza.
• Android è un marchio di fabbrica di Google Inc..

Risoluzione dei problemi

Se si riscontrano problemi con il proprio sistema, consultare questo elenco per una soluzione possibile prima di richiedere assistenza.

Se le seguenti operazioni non risolvono i problemi:

Il sistema funziona usando un microprocessore incorporato. Se i pulsanti non funzionano, scollegare il cavo di alimentazione CA dalla presa a muro, attendere qualche attimo, quindi collegare nuovamente il cavo.

Generali

Il sistema non si accende.

→ Collegare l'adattatore CA in modo corretto.

Il sistema si spegne automaticamente.

→ La funzione di salvataggio accensione automatica è in funzione. (pagina 15)

I pulsanti non funzionano.

→ Ripristinare il sistema. (pagina 41)

Le regolazioni o le impostazioni vengono annullate improvvisamente prima di aver finito.

→ C'è un limite di tempo. Ripetere la procedura.

Risulta impossibile azionare il sistema dal telecomando.

→ Il percorso tra il telecomando e il sensore a distanza del sistema è bloccato.
→ Le batterie del telecomando sono scariche. Sostituire le batterie.

Non si sente alcun suono.

→ Regolare il volume.
→ Annullare il silenziamento.
→ Scollegare le cuffie.

"0:00" lampeggia sul display.

→ Impostare di nuovo l'orologio. (pagina 14)

Nessuna uscita audio dal terminale di ingresso digitale (DIGITAL IN).

→ Collegare i dispositivi in modo corretto.
→ Verificare che l'impostazione dell'uscita audio digitale del dispositivo collegato sia impostata su "PCM".

Operazioni con l'iPod

È impossibile riprodurre i file dell'iPod.

→ Collegare correttamente il cavo USB.
→ Verificare la compatibilità del vostro iPod. (pagina 36)
→ La batteria dell' iPod è scarica. Ricaricare la batteria dell' iPod.
Ripristinare il proprio iPod dopo averlo scollegato dal sistema, disconnettere il cavo di alimentazione del sistema, quindi collegarlo nuovamente. (Per dettagli sul ripristino del proprio iPod, si prega di visitare il sito web ufficiale di Apple.)

Dispositivo USB/CD

Impossibile espellere un disco.

→ Premere [▲] finché “EJECT” non viene visualizzato.
Se viene utilizzato un CD-R/CD-RW che è stampabile sul lato dell'etichetta, il disco potrebbe non essere espulso dal sistema poichè il lato dell'etichetta potrebbe incollarsi al sistema.

Il disco/dispositivo USB non viene riprodotto.

→ Collegare correttamente i dispositivi USB.
→ Accendere l'alimentazione del lettore audio USB.
→ Provare a utilizzare un altro dispositivo di memoria flash USB.
→ Inserire il disco con il lato dell'etichetta rivolto verso di sé.
→ Il disco o la lente sono graffiati o sporchi. Pulire il disco o la lente.
→ Non è possibile la riproduzione di un file audio se esso è danneggiato.
→ Controllare se il formato del file audio è supportato dal sistema.
→ Il disco è registrato con “scrittura pacchetto (unità file UDF)” è non può essere riprodotto.

I gruppi MP3/WMA e i brani non vengono riprodotti come previsto.

L'ordine di riproduzione è determinato dal software di scrittura utilizzato per la registrazione dei gruppi e dei brani.

Il suono dal dispositivo USB o disco è discontinuo.

→ Il disco è sporco o graffiato. Pulire o sostituire il disco.
→ Riprodurre file MP3/WMA correttamente scritti.
→ Spegnere il sistema, scollegare e ricollegare il dispositivo USB.

Le informazioni tag non vengono visualizzate correttamente

→ Controllare se le informazioni tag possono essere visualizzate sul sistema. (pagina 35)

Operazioni con il sintonizzatore

Non si sente alcuna trasmissione.

→ Collegare correttamente l'antenna. (pagina 11)
Per le trasmissioni AM, posizionare l'antenna loop AM il più vicino possibile alla finestra e regolare la direzione dell'antenna fino ad ottenere la migliore ricezione.
→ Quando si utilizza un'antenna FM, estendere e fissare il cavo fino alla posizione in cui si ottiene la ricezione ottimale.
→ Regolare la frequenza sulla stazione che si desidera ascoltare.

L'ascolto delle trasmissioni risulta difficoltà o a causa di rumore.

→ Regolare l'antenna.
→ Spegnere e riaccendere il sistema.
→ Posizionare il sistema lontano dal televisore.

Dispositivo BLUETOOTH

Impossibile eseguire l'accoppiamento.

→ Impostare il sistema in standby sincronizzazione, quindi eseguire la sincronizzazione dal dispositivo di destinazione, ad esempio uno smartphone. (pagina 23)

Impossibile collegarsi al dispositivo BLUETOOTH.

→ Controllare che la funzione BLUETOOTH sia impostata su ON.
→ Controllare per assicurarsi che il dispositivo BLUETOOTH supporti il profilo BLUETOOTH A2DP.

Impossibile azionare il dispositivo BLUETOOTH.

→ Controllare per assicurarsi che il dispositivo BLUETOOTH supporti il profilo BLUETOOTH AVRCP.

Il suono è discontinuo. Viene generato del rumore.

→ Il sistema non rientra nei limiti della gamma BLUETOOTH, o potrebbe esserci un apparecchio che interferisce con le onde radio tra il sistema e il dispositivo BLUETOOTH. Provare a posizionare il dispositivo BLUETOOTH più vicino al sistema, o cambiare posizione.

Operazioni con il timer

Impossibile impostare il timer dell'autospegnimento

→ Il timer giornaliero è in funzione. Mentre il timer giornaliero è in funzione, il timer dell'autospegnimento non funziona.

Il timer giornaliero non funziona.

L'orologio deve essere impostato. L'impostazione orologio viene annullata quando il cavo di alimentazione CA è scollegato dalla presa CA, causando l'arresto del timer giornaliero.
→ Il sistema è attivato. Il timer giornaliero funziona solo a sistema spento.

Ripristino del sistema

Se il sistema non può essere azionato o la finestra di visualizzazione è mostrata in modo errato, ripristinare il sistema utilizzando le seguenti procedure.

Dopo il ripristino, le impostazioni saranno ripristinate ai valori preimpostati in fabbrica.

1 Spegnere il sistema.

Unità principaleTe +/I +/I

2 Ripristino del sistema.

Unità principaleTe SOURCE e →

Premere e tenere premuti i due pulsanti contemporaneamente finché "FACTORY RESET" non viene visualizzato.

3 Quando "RESET FINISHED" viene visualizzato, scollegare il cavo di alimentazione CA dalla presa a muro.
Il sistema è stato ripristinato.

4 Inserire il cavo di alimentazione CA del sistema nella presa.

Amplificatore

Massima uscita utile: 20 W + 20 W (1 kHz, 10% THD, 8 Ω)

Lettore CD

File riproducibili: CD audio, MP3, WMA

Sintonizzatore

Gamma di 522 kHz - 1 629 kHz

sintonizzazione AM:

Gamma di 87,50 MHz – 108,00 MHz

sintonizzazione FM:

Antenna: Antenna cablata

Terminali di ingresso/uscita

USB: Potenza uscita:

CC 5 V 1 A

Specifiche: Compatibile con USB 2.0 Full Speed

Dispositivi compatibili: Classe memoria archiviazione di massa

Sistemi di File FAT16, FAT32

compatibili:

File riproducibili: MP3, WMA

Versione: BLUETOOTH Ver. 3.0

Potenza uscita: Classe 2

Massima area di servizio: Circa 10 m

(La gamma di comunicazione può variare a seconda delle condizioni ambientali.)

Banda di frequenza: Gamma 2,4 GHz

Profilo BLUETOOTH A2DP (Advanced Audio Distribution Profile)

compatibile: AVRCP (Audio/Video Remote Control Profile)

Generale

Adattatore CA in Ingresso: 100 V - 240 V CA \~, 50 Hz/60 Hz, 1,5 A - 0,5 A

dotazione

(AA-R1809):

Uscita: CC 18 V — 3,35 A

Consumo di energia: 18 W (durante il funzionamento)

1,00 W o meno (in standby)

Dimensioni: 325 mm × 211 mm × 150 mm (L x A x P)

Peso: Circa 3,8 kg

Diffusori

Sistema: Full range tipo Bass-Reflex

Unità diffusori: cono diffusore da 7 cm

Impedenza: 8 Ω

Ingresso massimo: 20 W

Le specifiche e l'aspetto di questa unità sono soggette a modifiche migliorative senza preavviso.

JVC
