MANUALE UTENTE CAFSXA1 JVC

Composto dalle unità CA-FSXA1 e SP-FSXA1

Per ridurre il rischio di shock elettrici, incendi, ecc.:

1. Non togliete viti, coperchi o la scatola.
2. Non esponete l'apparecchio alla pioggia e all'umidità.

Per interrompere completamente l'alimentazione, scollegare il cavo di alimentazione dalla presa a muro (la spia STANDBY si spegne). Quando s'installa l'apparecchio si raccomanda di garantire un facile accesso alla spina. Il tasto (standby/accensione), in qualsiasi posizione, non consente di disconnettere l'unità dall'alimentazione.

• Quando l'unità è in standby, la spia STANDBY si accende in rosso.
• Quando l'unità è accesa, la spia STANDBY si spegne.

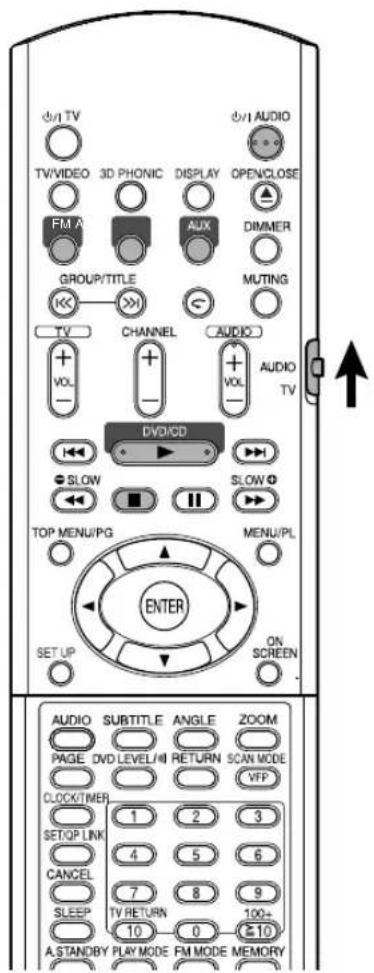

L'accensione può essere controllata anche dal telecomando.

Per l'Italia:

"Si dichiara che il questo prodotto di marca JVC è conforme alle prescrizioni del Decreto Ministeriale n.548 del 28/08/95 pubblicato sulla Gazzetta Ufficiale della Repubblica Italiana n.301 del 28/12/95."

WICHTIG FÜR LASER-PRODUKTE

1. PRODOTTO LASER DI CLASSE 1
2. ATTENZIONE: Non aprire il coperchio superiore. Nessuna parte interna dell'unità richiede manutenzione da parte dell'utente; per la manutenzione rivolgersi al personale qualificato.
3. ATTENZIONE: Radiazione laser in classe 1M visibile e/o invisibile quando aperto. Non osservare direttamente con strumenti ottici.
4. RIPRODUZIONE DELL'ETICHETTA: ETICHETTA DI AVVERTENZA, POSIZIONATA SULLA SUPERFICIE INTERNA DELL'UNITÀ.

VOORZICHTIG

• Evitare di ostruire le aperture o i fori di ventilazione con giornali, indumenti etc., in quanto s'impedirebbe al calore di fuoriuscire.
• Non collocare fiamme libere (es. candele accese) sull'apparecchio.
• Le batterie devono essere smaltite nel rispetto dell'ambiente, attenendosi ai regolamenti locali in materia.
• Non esporre l'apparecchio a pioggia, umidità, gocciolamenti e spruzzi d'acqua ed evitare di sovrapporvi oggetti contenenti liquidi (vasi etc.).

Attenzione: Per una corretta ventilazione

Per prevenire il rischio di scosse elettriche e di incendio ed evitare possibili danni, collocare le apparecchiature nel modo seguente:

1. Parte anteriore: Nessun ostacolo e spazio libero.
2. Lati/Parte superiore/Retro: Lasciare libere le zone indicate dalle dimensioni di seguito.
3. Base: Collocare su una superficie piana. Consentire un'adeguata ventilazione dell'impianto appoggiandolo su un tavolinetto alto almeno 10 cm.

Seitenansicht Côté Zijaanzicht Vista laterale
Wand oder Hindernisse Mur, ou obstruction Wand of meubilair Parete o ostacol

15 cm 15 cm CA-FSXA1

10 cm

Questa apparecchiatura è conforme alle direttive e alle norme europee relative alla compatibilità elettromagnetica e alla sicurezza elettrica.

Il rappresentante europeo della Victor Company di Japan Limited è:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Germania

Informazioni per gli utenti sullo smaltimento delle apparecchiature obsolete

[Unione Europea]

Questo simbolo è valido solo nell'Unione Europea.

Questo simbolo indica che l'apparecchiatura elettrica ed elettronica a cui è relativo non deve essere smaltita tra i rifiuti domestici generici alla fine della sua vita utile. Il prodotto, invece, va consegnato a un punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche, per il trattamento, il recupero e il riciclaggio corretti, in conformità alle proprie normative nazionali.

Mediante lo smaltimento corretto di questo prodotto, si contribuirà a preservare le risorse naturali e a prevenire potenziali effetti negativi sull'ambiente e sulla salute umana che potrebbero essere provocati, altrimenti, da uno smaltimento inappropriato del prodotto. Per ulteriori informazioni sul punto di raccolta e il riciclaggio di questo prodotto, contattare la sede comunale locale, il servizio di smaltimento rifiuti domestici o il negozio in cui si è acquistato il prodotto.

L'utente è responsabile del conferimento dell'apparecchio a fina vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifiuti.

(Per gli utenti aziendali)

Qualora si desideri smaltire questo prodotto, visitare la nostra pagina web www.jvc-europe.com per ottenere informazioni sul ritiro del prodotto.

[Per altre nazioni al di fuori dell'Unione Europea]

Qualora si desideri smaltire questo prodotto, effettuare lo smaltimento in conformità alla normativa nazionale applicabile o alle altre leggi della propria nazione relative al trattamento delle apparecchiature elettriche ed elettroniche obsolete.

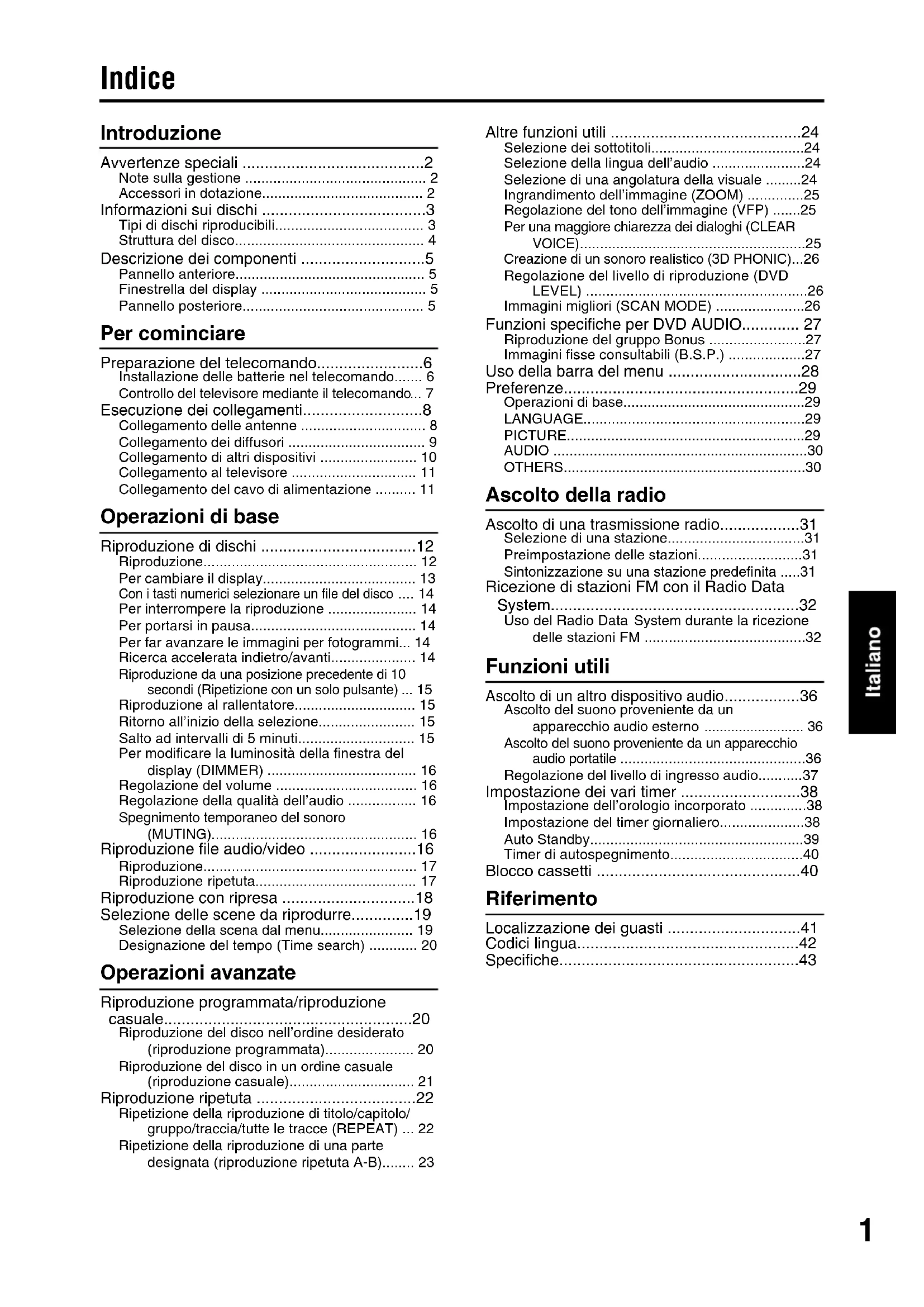

Einleitung

Avvertenze speciali 2

Note sulla gestione 2

Accessori in dotazione.... 2

Informazioni sui dischi 3

Tipi di dischi riproducibili.... 3

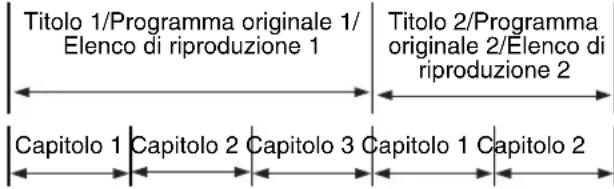

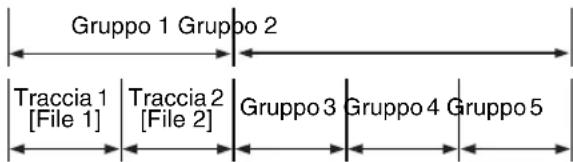

Struttura del disco.... 4

Descrizione dei componenti ....5

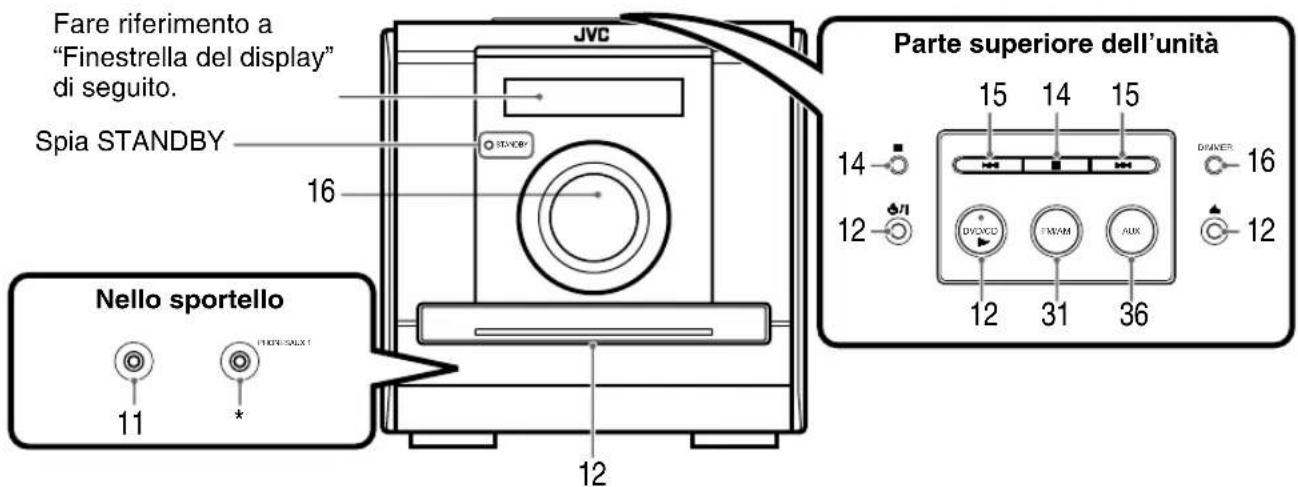

Pannello anteriore.... 5

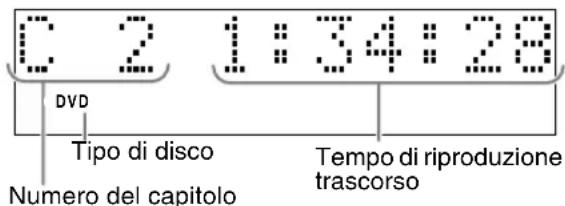

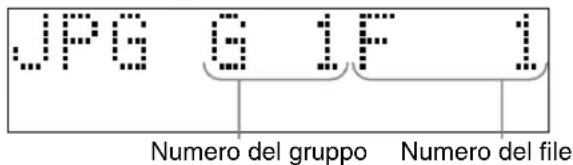

Finestrella del display 5

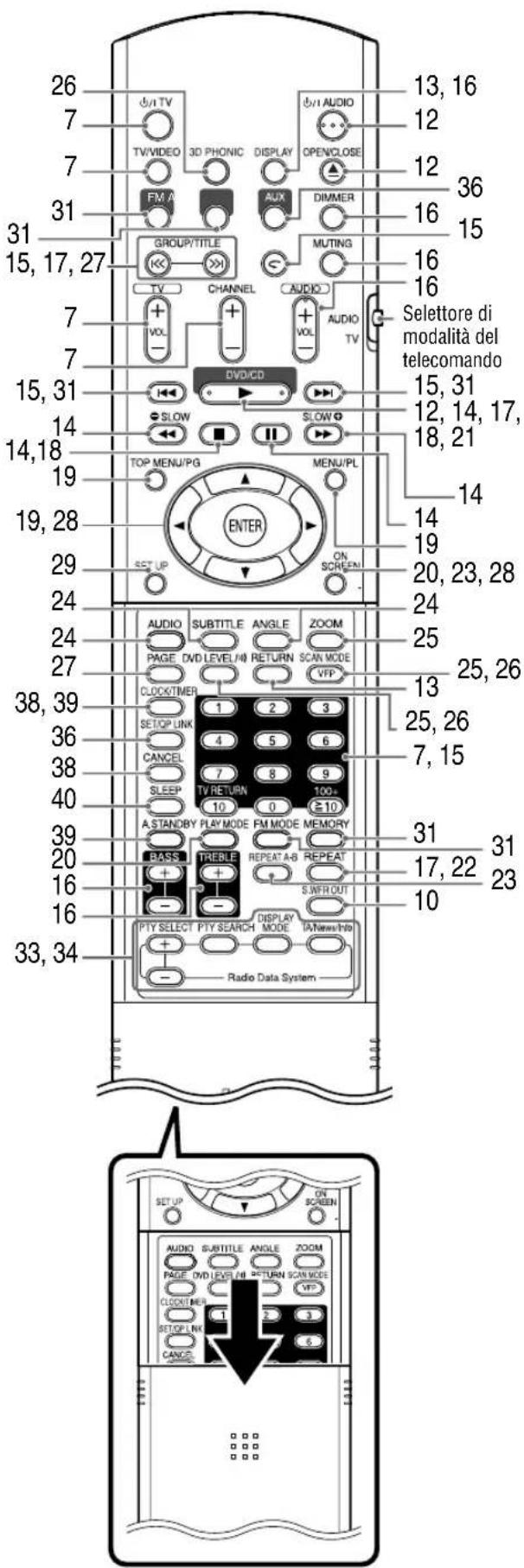

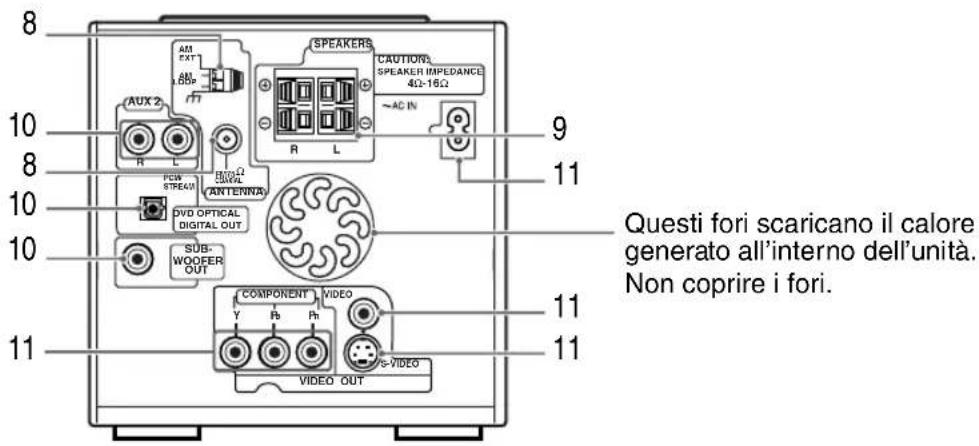

Pannello posteriore.... 5

Per cominciare

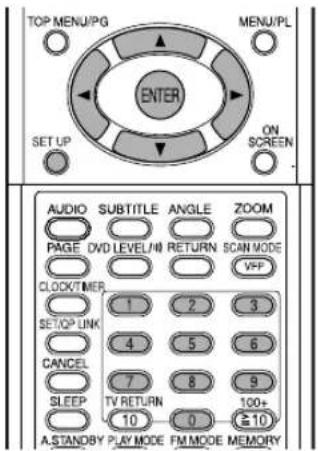

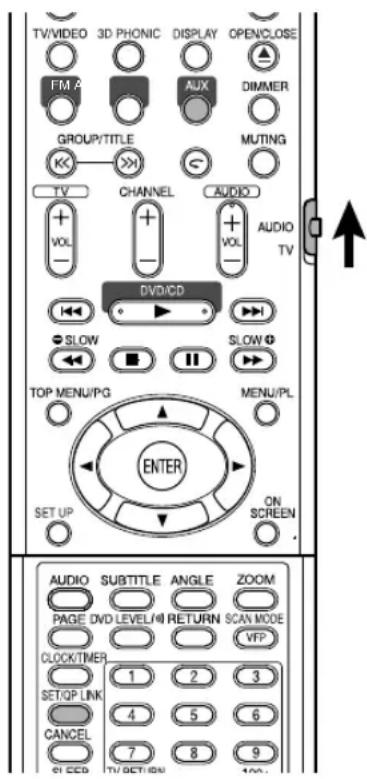

Preparazione del telecomando......6

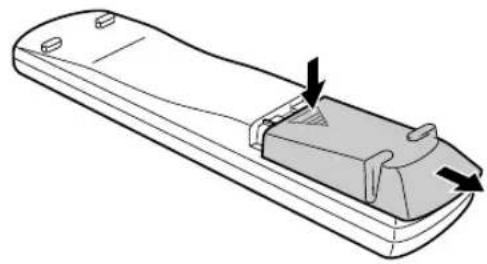

Installazione delle batterie nel telecomando...... 6

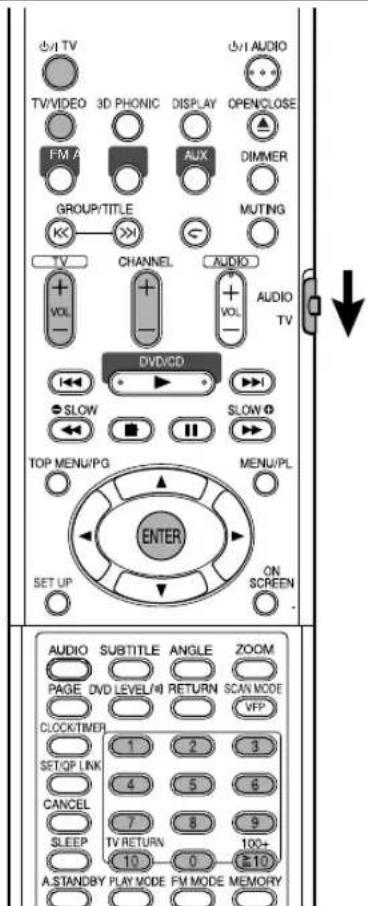

Controllo del televisore mediante il telecomando... 7

Esecuzione dei collegamenti....8

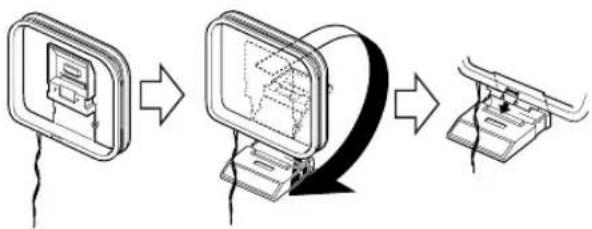

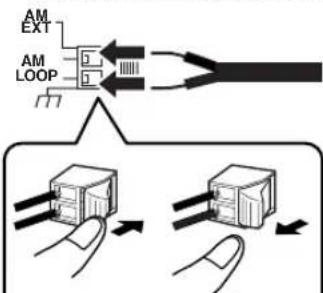

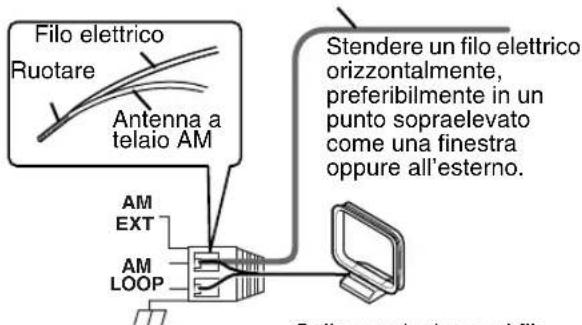

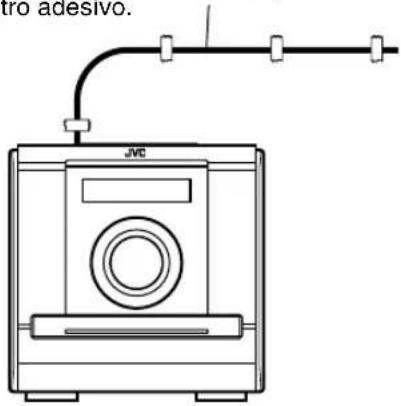

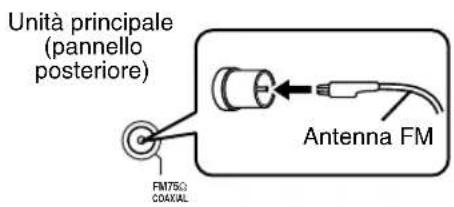

Collegamento delle antenne 8

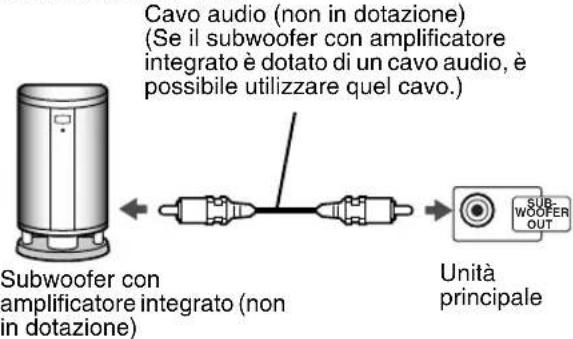

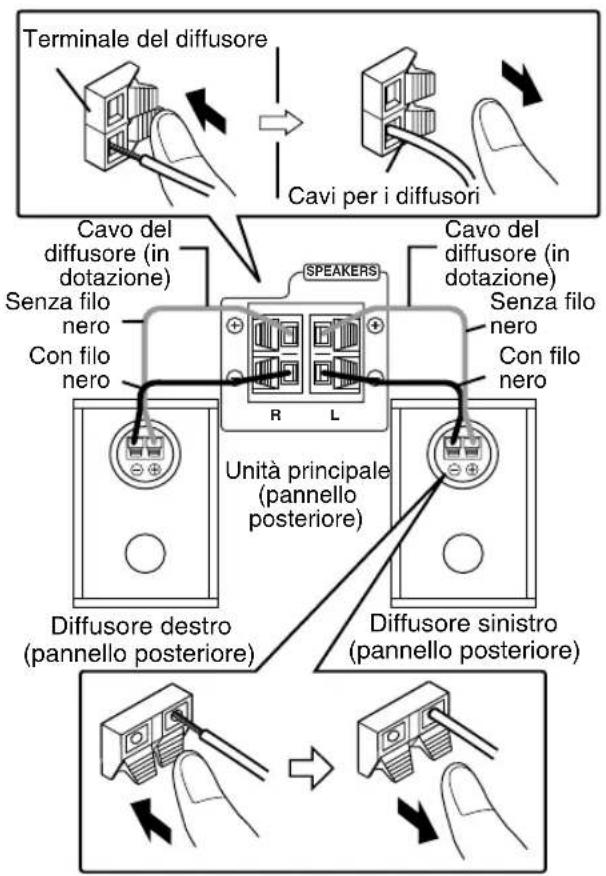

Collegamento dei diffusori 9

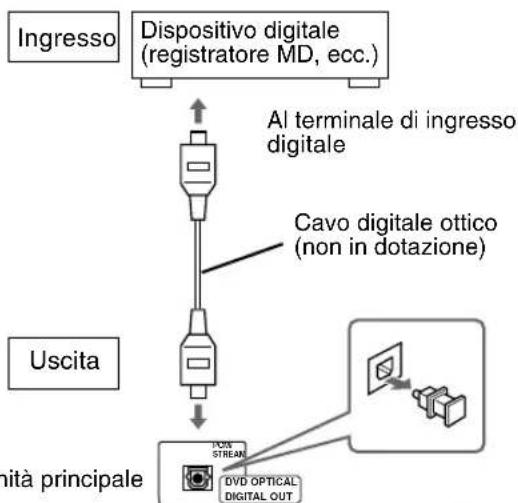

Collegamento di altri dispositivi 10

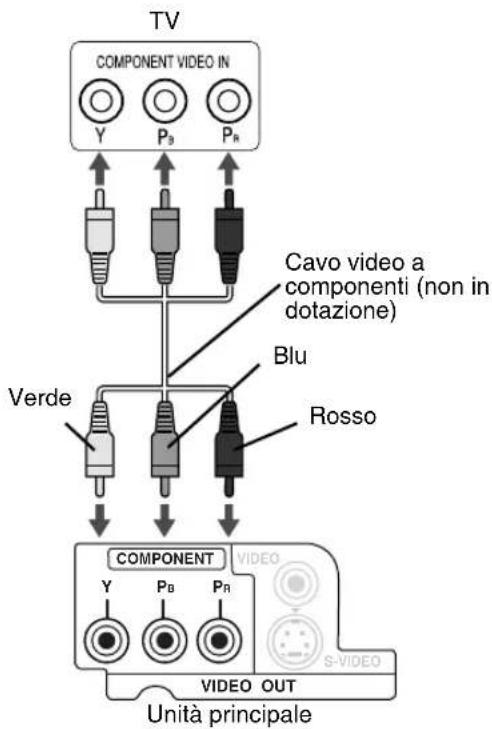

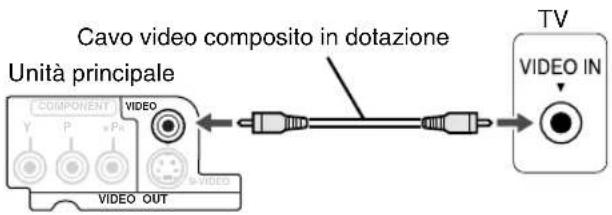

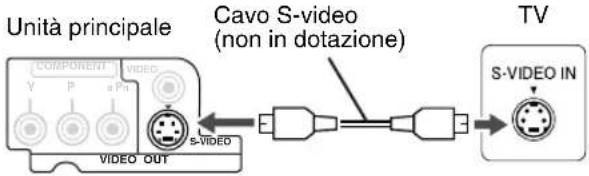

Collegamento al televisore 11

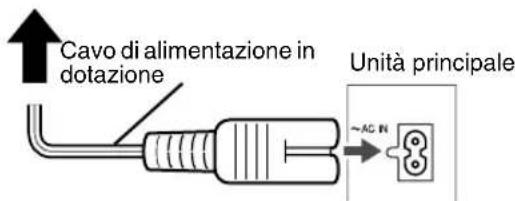

Collegamento del cavo di alimentazione ..... 11

Operazioni di base

Riproduzione di dischi 12

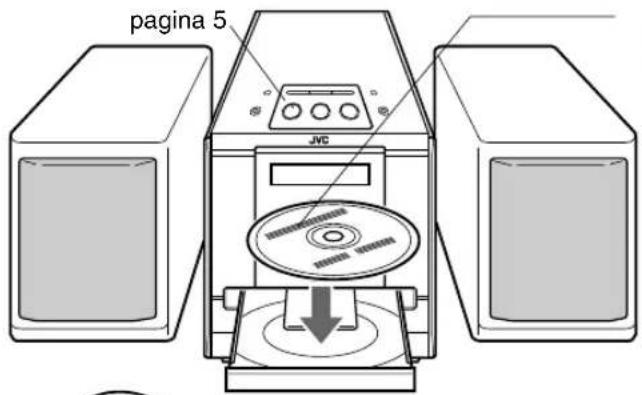

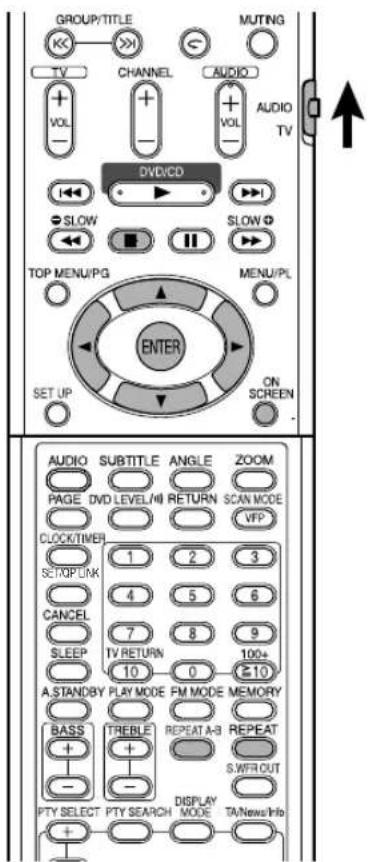

Riproduzione.... 12

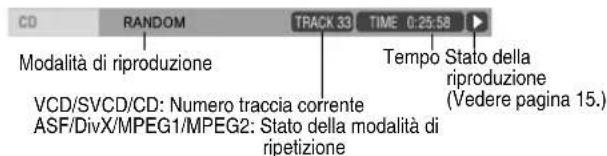

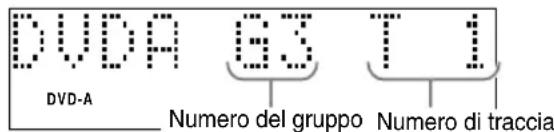

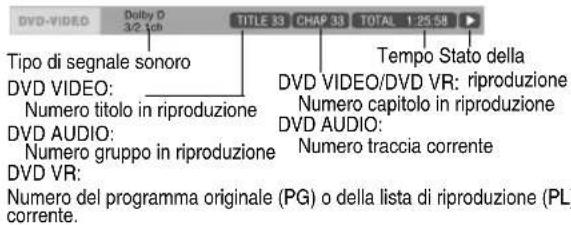

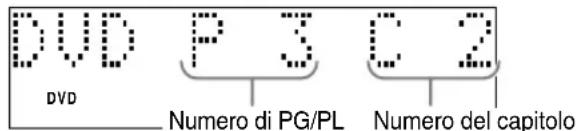

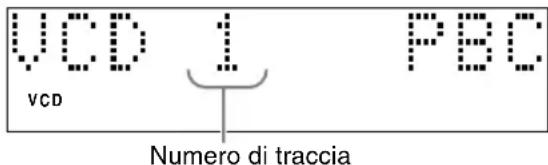

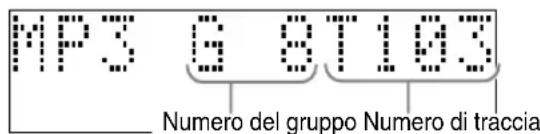

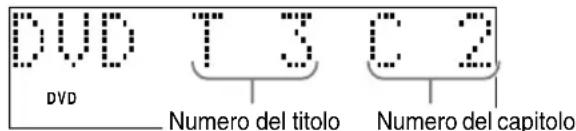

Per cambiare il display.... 13

Con i tasti numerici selezionare un file del disco .... 14

Per interrompere la riproduzione 14

Per portarsi in pausa.... 14

Per far avanzare le immagini per fotogrammi... 14

Ricerca accelerata indietro/avanti.... 14

Riproduzione da una posizione precedente di 10 secondi (Ripetizione con un solo pulsante) ... 15

Riproduzione al rallentatore.... 15

Ritorno all'inizio della selezione.... 15

Salto ad intervalli di 5 minuti.... 15

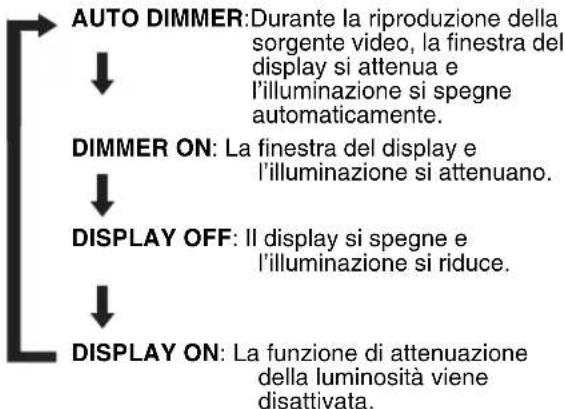

Per modificare la luminosità della finestra del display (DIMMER) 16

Regolazione del volume 16

Regolazione della qualità dell'audio 16

Spegnimento temporaneo del sonoro (MUTING).... 16

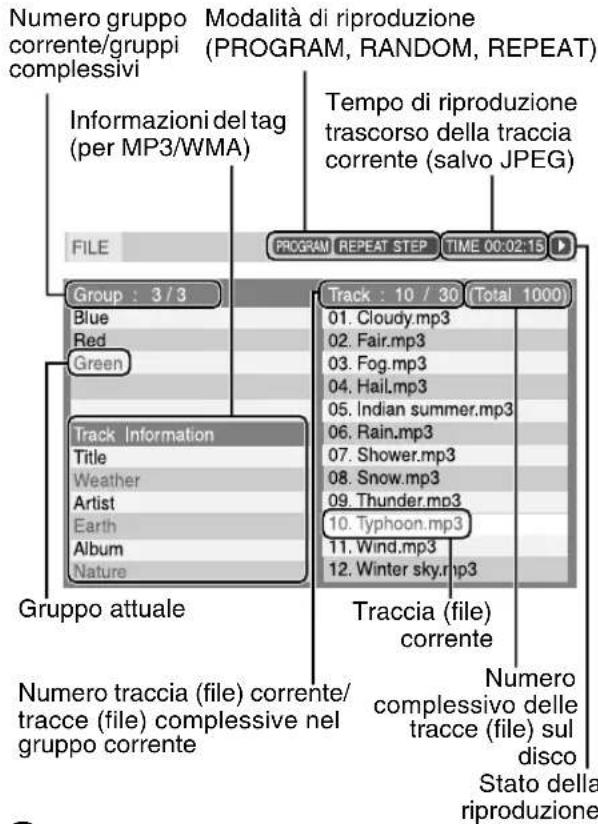

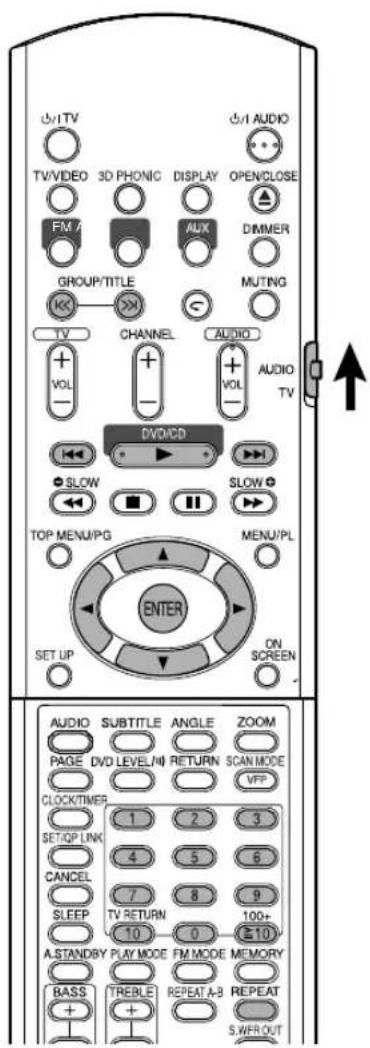

Riproduzione file audio/video ....16

Riproduzione.... 17

Riproduzione ripetuta.... 17

Riproduzione con ripresa ....18

Selezione delle scene da riprodurre....19

Selezione della scena dal menu.... 19

Designazione del tempo (Time search) ...... 20

Operazioni avanzate

Riproduzione programmata/riproduzione

casuale....20

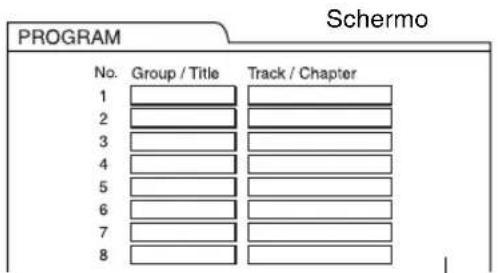

Riproduzione del disco nell'ordine desiderato (riproduzione programmata).... 20

Riproduzione del disco in un ordine casuale (riproduzione casuale).... 21

Riproduzione ripetuta 22

Ripetizione della riproduzione di titolo/capitolo/gruppo/traccia/tutte le tracce (REPEAT) ... 22

Ripetizione della riproduzione di una parte designata (riproduzione ripetuta A-B)...... 23

Altre funzioni utili 24

Selezione dei sottotitoli....24

Selezione della lingua dell'audio 24

Selezione di una angolatura della visuale .....24

Ingrandimento dell'immagine (ZOOM) .....25

Regolazione del tono dell'immagine (VFP) .....25

Per una maggiore chiarezza dei dialoghi (CLEAR VOICE)....25

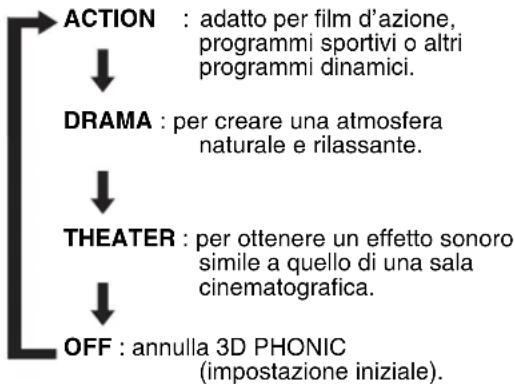

Creazione di un sonoro realistico (3D PHONIC)...26

Regolazione del livello di riproduzione (DVD LEVEL) 26

Immagini migliori (SCAN MODE) ......26

Funzioni specifiche per DVD AUDIO...... 27

Riproduzione del gruppo Bonus ....27

Immagini fisse consultabili (B.S.P.) ......27

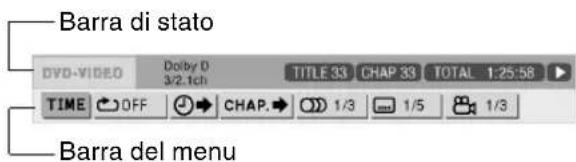

Uso della barra del menu .....28

Preferenze....29

Operazioni di base....29

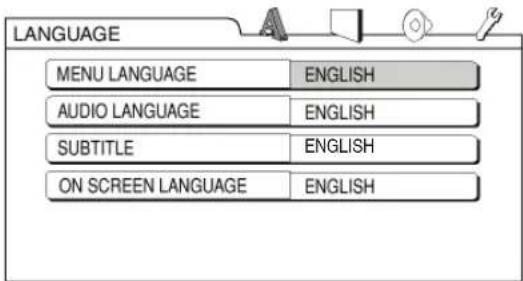

LANGUAGE....29

PICTURE....29

AUDIO 30

OTHERS....30

Ascolto della radio

Ascolto di una trasmissione radio....31

Selezione di una stazione....31

Preimpostazione delle stazioni....31

Sintonizzazione su una stazione predefinita .....31

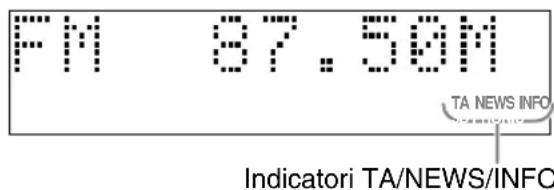

Ricezione di stazioni FM con il Radio Data

System....32

Uso del Radio Data System durante la ricezione delle stazioni FM ......32

Funzioni utili

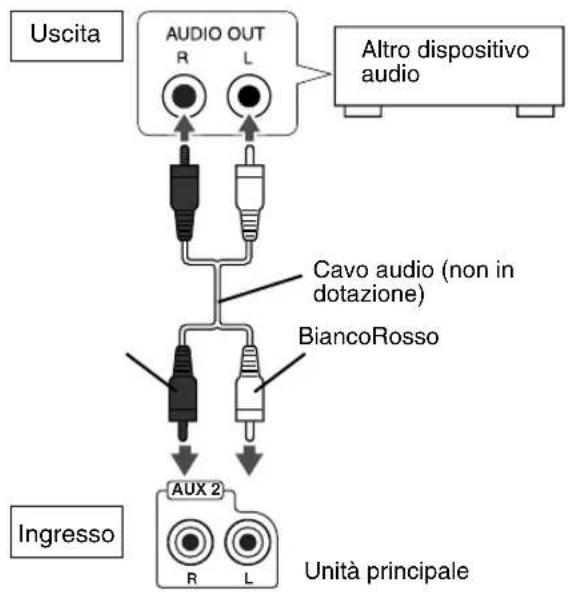

Ascolto di un altro dispositivo audio....36

Ascolto del suono proveniente da un apparecchio audio esterno .... 36

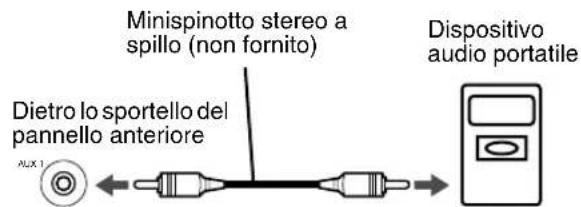

Ascolto del suono proveniente da un apparecchio audio portatile ....36

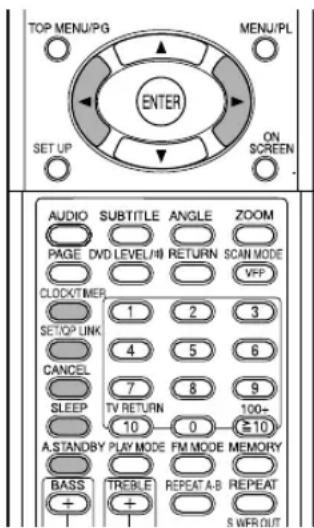

Regolazione del livello di ingresso audio......37

Impostazione dei vari timer ....38

Impostazione dell'orologio incorporato ....38

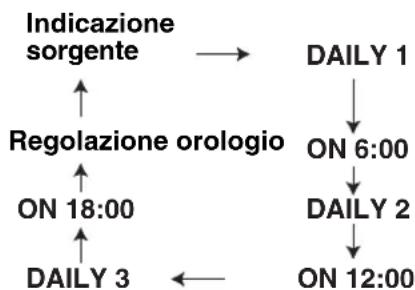

Impostazione del timer giornaliero....38

Auto Standby....39

Timer di autospegnimento....40

Blocco cassetti 40

Riferimento

Localizzazione dei guasti ....41

Codici lingua....42

Specifiche....43

Note sulla gestione

■Precauzioni importanti

Installazione del sistema

• Selezionare una collocazione piana, asciutta e né troppo calda né troppo fredda, tra i 5°C e i 35°C.
• Lasciare una distanza sufficiente tra il sistema e il televisore.
• Non utilizzare il sistema in luoghi soggetti a vibrazioni.

Cavo di alimentazione

• Non toccare il cavo di alimentazione con le mani bagnate.
• Se il cavo di alimentazione è collegato ad una presa di corrente, una piccola quantità di corrente viene sempre consumata.
• Quando si scollega il cavo di alimentazione dalla presa di corrente, tirare sempre la spina e non il cavo.

Prevenzione dei guasti del sistema

• Non vi sono pezzi di ricambio sostituibili dall'utente all'interno. In caso di problemi, scollegare il cavo di alimentazione e consultare il rivenditore.
• Non inserire oggetti metallici nel sistema.
• Non utilizzare dischi di forma non standard (ad esempio a forma di cuore, di fiore o di carta di credito, ecc.) disponibili in commercio, poiché potrebbero danneggiare il sistema.

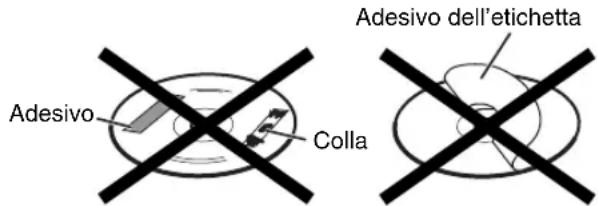

• Non utilizzare dischi sulla cui superficie siano presenti nastro adesivo, adesivi o colla, poiché potrebbero danneggiare il sistema.

Adesivo Colla Adesivo dell'etichetta

Nota sulle leggi sui diritti d'autore

Controllare le leggi sulla protezione dei diritti di autore del proprio paese prima di registrare da DVD, VCD, SVCD e CD. La registrazione di materiale protetto dai diritti d'autore potrebbe costituire una violazione delle leggi sui diritti d'autore.

II sistema Copyguard

I dischi DVD sono protetti per mezzo del sistema Copyguard. Quando si collega il sistema direttamente al videoregistratore, il sistema Copyguard si attiva e le immagine potrebbero non essere riprodotte correttamente.

■Precauzioni di sicurezza

Evitare l'umidità, l'acqua e la polvere

Non posizionare il sistema in luoghi umidi o polverosi.

Evitare le alte temperature

Non esporre il sistema a luce solare diretta e non posizionarlo accanto a fonti di calore.

In caso di assenza prolungata

Quando si viaggia o ci si allontana per lunghi periodi, scollegare il cavo di alimentazione dalla presa di corrente.

Non bloccare i punti di ventilazione

Qualora vengano ostruite, il sistema potrebbe venire danneggiato.

Cura del mobile dell'apparecchio

Per pulire il sistema, utilizzare un panno morbido e seguire le istruzioni appropriate sull'utilizzo di panni rivestiti di sostanze chimiche. Non utilizzare benzene, diluenti o altri solventi organici, inclusi i disinfettanti. Queste sostanze potrebbero provocare deformazioni o perdite di colorazione.

Qualora dei liquidi penetrino nel sistema

Spegnere il sistema e scollegare il cavo di alimentazione dalla presa elettrica, quindi contattare il negozio in cui è stato acquistato. L'utilizzo del sistema in queste condizioni potrebbe provocare un incendio o una scossa elettrica.

■ Quando condensa o gocce d'acqua aderiscono alla lente

In ognuno dei seguenti casi, condensa o gocce d'acqua possono aderire alla lente e impedire il corretto funzionamento del sistema:

• Dopo l'accensione dell'impianto di riscaldamento nel locale di ascolto
• Quando il sistema è installato in un luogo umido o con vapore
• Quando il sistema viene spostato rapidamente da un luogo freddo ad un luogo caldo
  In ognuno di questi casi, lasciare il sistema acceso per 1 o 2 ore prima dell'uso.

Accessori in dotazione

Controllare che siano presenti tutti gli accessori in dotazione.

Il numero tra parentesi indica la quantità dei componenti in dotazione. Qualora vi siano dei componenti mancanti, contattare immediatamente il rivenditore.

• Telecomando (1)
• Batterie (2)
• Antenna FM (1)
• Antenna a telaio AM (1)
  • Cavo di alimentazione (1)
  • Cavo video composito (1)
  • Cavi dei diffusori (2)

Come leggere il presente manuale

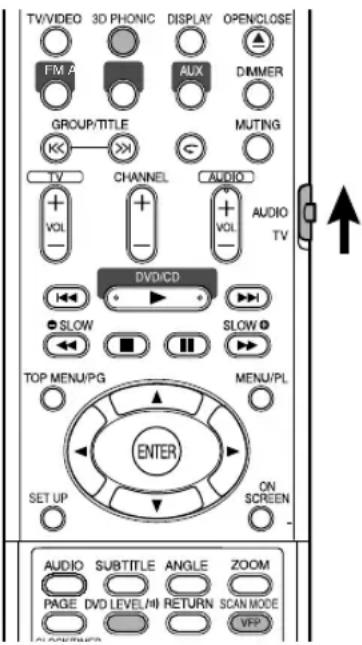

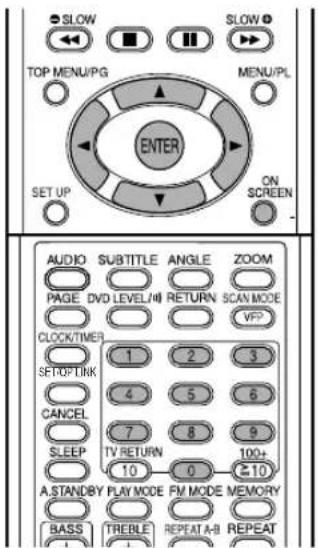

• Le operazioni sono descritte principalmente con l'uso dei pulsanti del telecomando. Se gli stessi simboli descritti per i pulsanti del telecomando si trovano sull'unità centrale, questi possono essere utilizzati indifferentemente per le stesse funzioni.

- I seguenti simboli informano su quali dischi sono possibili le operazioni.

DVD VIDEO DVD AUDIO DV VR VCD SVCD C D MP3 WMA JPEG ASF DivX MPEG1 MPEG2

• Le illustrazioni e le schermate televisive possono variare da quelle reali.

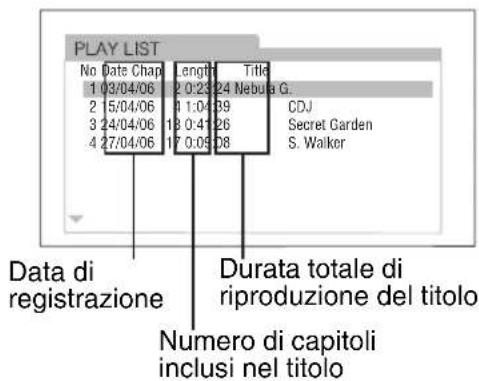

• I "DVD VR" sono dischi DVD registrati nel formato "DVD Video Recording".
• "VCD" è un'abbreviazione di "Video CD".
• "SVCD" è un'abbreviazione di "Super Video CD".
• I dischi "ASF" sono quelli del tipo registrato nell' "Advanced Systems Format".

Tipi di dischi riproducibili

Dischi che non è possibile riprodurre:

Tipo disco	Marchio (logo)		Formato video
DVDVIDEO			PAL
DVDAUDIO			—
VCD PAL
SVCD PAL
CD			—
DivX PAL	DIVX

L'indicazione "Riproducibile" usata nell'elenco che segue indica i tipi di dischi disponibili e i formati di registrazione.

Tipo di disco Formato di registrazione	CD-R/-RW*1	DVD-R*1	DVD-RW*1
DVD Video	—	Riproducibile	Riproducibile
DVD Audio —		Riproducibile	Riproducibile
DVD VR *2	—	Riproducibile*2	Riproducibile *2
VCD/SVCD	Riproducibile	—	—
Audio CD	Riproducibile	—	—
MP3/WMA/JPEG	Riproducibile	Riproducibile *3	Riproducibile *3
ASF/MPEG1/MPEG2	Riproducibile	Riproducibile*3	Riproducibile *3
DivX	Riproducibile	Riproducibile *3	Riproducibile *3

- Sono altresì riproducibili i dischi DVD-ROM formatati come DVD VR.

*1 Questo sistema è in grado di riprodurre esclusivamente i dischi che siano stati finalizzati.

*2 Il formato DVD VR è utilizzabile solamente con i DVD-R/-RW compatibili con lo standard CPRM (Content Protection for Recordable Media).

*3 Registrazione eseguita nel formato UDF Bridge.

Non è possibile riprodurre alcuni dischi a causa delle loro caratteristiche, delle condizioni di registrazione o di danni o macchie presenti su di essi.

È possibile solo la riproduzione sonora dai seguenti dischi: MIX-MODE CD CD-G CD-EXTRA CD TEXT

è un marchio della DVD Format/Logo

Licensing Corporation

- È possibile riprodurre i dischi finalizzati come +R/+RW (ma solo nel formato DVD Video), e quando s'inserisce un disco +R/+RW sul display anteriore s'illumina l'indicazione "DVD".

Avvertenza per la riproduzione di DualDisc

Il lato non DVD di un "DualDisc" non è conforme allo standard "Compact Disc Digital Audio". Pertanto, non è consigliato l'utilizzo di un lato non DVD di un DualDisc con questo prodotto.

Nota sui codici di area

Ogni lettore DVD VIDEO e ogni disco DVD VIDEO ha un proprio numero di codice regionale. Questo sistema può riprodurre dischi DVD VIDEO i cui numeri di codici regionali comprendano il codice regionale del sistema, indicato sul pannello posteriore.

Esempi:

Se si carica un DVD VIDEO con numero di codice di area scorretto, sullo schermo del televisore viene visualizzato il messaggio "REGION CODE ERROR!" e la riproduzione non può iniziare.

- Il funzionamento effettivo di alcuni DVD VIDEO, DVD AUDIO, VCD o SVCD potrebbe differire da quanto illustrato in questo manuale. Ciò è dovuto alla programmazione e alla struttura dei dischi; non si tratta di un guasto del sistema.

Note su CD-R e CD-RW

• Questo sistema supporta i dischi “multisessione” (con un massimo di 20 sessioni).
• Il sistema non consente la riproduzione di dischi "packet write" (formato UDF). Non è possibile riprodurre alcuni dischi a causa delle loro caratteristiche, delle condizioni di registrazione o di danni o macchie presenti su di essi.

Dischi non riproducibili

- DVD-RAM, CD-ROM, CD-I (CD-I Ready), Photo CD, SACD, ecc. La riproduzione di questi dischi genererà dei disturb danneggerà i diffusori.

Non è possibile riprodurre dischi danneggiati e dischi con forme insolite (diversi da dischi da 12 cm o 8 cm di diametro).

Note su tutti i file

- Il sistema riconosce e riproduce solo file con una delle seguenti estensioni, che possono essere sia maiuscole che minuscole:

• MP3: ".mp3"
  • WMA: “.wma”
• JPEG: ".jpg", ".jpeg"
  • MPEG1/MPEG2: “.mpg”, “.mpeg”
• ASF: ".asf"
• DivX: “.divx”, “.div”, “.avi”

- Se nel nome del file sono presenti caratteri non latini a singolo byte il nome della traccia o del file non appare correttamente.

• Il sistema riconosce fino a 150 tracce (file) per gruppo, 99 gruppi per disco e il numero di tracce (file) totali eseguibili dal sistema è 4 000.
• Poiché l'unità ignora i file e le tracce di numero superiore a 150 e i gruppi di numero superiore a 99, non è possibile eseguirne la riproduzione.
• È possibile che alcuni dischi non vengano riprodotti normalmente a causa delle loro caratteristiche o delle condizioni di registrazione.

Per i file MP3/WMA

• Un disco MP3 appena acquistato può essere riprodotto in un ordine diverso da quello indicato sull'etichetta del disco.
• Il sistema supporta file MP3/WMA registrati con una velocità in bit di 32 – 320 kbps e una frequenza di campionamento di 16 kHz, 22,05 kHz, 24 kHz (solo WMA), 32 kHz, 44,1 kHz o 48 kHz.
• Se l'informazione del tag (nome album, artista e titolo della traccia, ecc.) viene registrata su disco, compare nella visualizzazione di controllo file sullo schermo del televisore.
• Si consiglia di registrare ciascun elemento (canzone) con una frequenza di campionamento di 44,1 kHz e una frequenza di trasferimento dati di 128 kbps (96 kbps solo per WMA).
• Il sistema non può riprodurre file codificati con velocità bit multiple (MBR). MBR è un formato per codificare il contenuto di un file a numerose velocità bit diverse.

Per i file JPEG

• Raccomandiamo di registrare file a una risoluzione pari a 640 x 480.
• Il sistema può riprodurre un file in formato JPEG baseline, ad eccezione dei file JPEG monocromatici.
• Il sistema può riprodurre dati JPEG presi da una fotocamera digitale conforme allo standard DCF o Design Rule for Camera File System (quando viene applicata una funzione come la funzione di rotazione automatica di una fotocamera digitale, i dati oltrepassano lo standard DCF e l'immagine non viene visualizzata).
• Se i dati sono stati elaborati, modificati o ripristinati con un software di elaborazione delle immagini, è possibile che i dati non vengano visualizzati.
• Il sistema non può riprodurre animazioni come MOTION JPEG o immagini statiche diverse da JPEG (TIFF, ecc.) e dati immagine con audio.
• Non può essere riprodotta un'immagine con una risoluzione superiore a 8 192 x 7 680 pixel.

Per i file MPEG-1/MPEG-2

• Il formato di stream deve essere conforme a quello del sistema MPEG o del programma.
• Per ottenere la maggior risoluzione possibile si raccomandano 720 x 576 pixel (25 fps)/720 x 480 pixel (30 fps).
• Il sistema è altresì compatibile con le risoluzioni di 352 x 576/ 480 x 576/ 352 x 288 pixel (25 fps) e 352 x 480/ 480 x 480/ 352 x 240 pixel (30 fps).
• Il formato del file deve essere MP@ML (Main Profile at Main Level)/SP@ML (Simple Profile at Main Level)/MP@LL (Main Profile at Low Level).
• Gli stream audio devono essere conformi al formato MPEG1 Audio Layer-2 o MPEG2 Audio Layer-2.

Per i file ASF

• Il sistema supporta file ASF con risoluzione a 352 x 288 pixel o inferiore.
• Il sistema è compatibile con i file ASF registrati alla velocità massima di 384 kbps e con i codificatori/ decodificatori audio G.726.
• Potrebbe non essere possibile riprodurre alcuni file in funzione delle loro caratteristiche, del tipo di fotocamera o videocamera digitale impiegata per registrarli oppure delle condizioni di registrazione.

Per i file DivX

• Questo sistema è in grado di leggere esclusivamente i dischi registrati nel formato UDF-Bridge. Il formato "Multi-border" non è supportato.
• Il sistema supporta file DivX con risoluzione a 720 x 480 pixel o inferiore (30 fps).
• Il flusso audio deve essere conforme a MPEG1 Audio Layer-2 o MPEG Audio Layer-3 (MP3).
• II sistema non supporta GMC (Global Motion Compression).
• È possibile che i file codificati in modalità di scansione interlacciata non vengano eseguiti in modo corretto.

Struttura del disco

DVD VIDEO/DVD VR

I dischi DVD VIDEO sono composti da "titoli" e ciascun titolo può essere suddiviso in "capitoli".

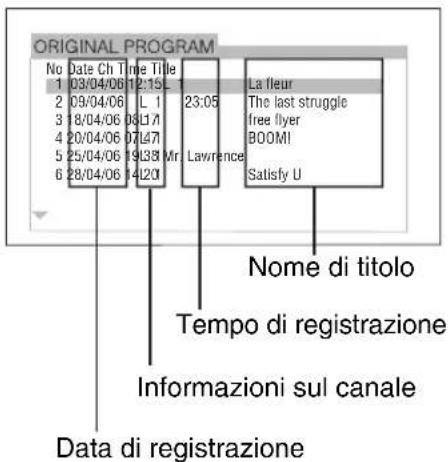

I DVD VR consistono di “programmi originali” o di “liste di riproduzione”, mentre ciascun programma o lista è scomponibile in “capitoli”.

Titolo 1/Programma originale 1/ Elenco di riproduzione 1 Titolo 2/Programma originale 2/Elenco di riproduzione 2 Capitolo 1 Capitolo 2 Capitolo 3 Capitolo 1 Capitolo 2

DVD AUDIO

I dischi DVD AUDIO sono composti da “gruppi” e ciascun gruppo può essere suddiviso in “tracce”. Alcuni dischi contengono un “gruppo bonus” che richiede una password per la riproduzione (vedere pagina 27).

Gruppo 1 Gruppo 2 Traccia 1 Traccia 2 Traccia 3 Traccia 1 Traccia 2

VCD/SVCD/CD

VCD, SVCD e CD sono formati da "tracce".

In generale, ogni traccia è contraddistinta da un numero di traccia (in alcuni dischi ciascuna traccia può essere ulteriormente suddivisa in indici).

Traccia 1 | Traccia 2 | Traccia 3 | Traccia 4 | Traccia 5

Dischi MP3/WMA/JPEG/ASF/DivX/MPEG1/MPEG2

Sui dischi MP3/WMA/JPEG/ASF/DivX/MPEG1 e MPEG2 ogni immagine fissa viene registrata come traccia o file. Le tracce e i file sono generalmente raggruppati in cartelle. Le cartelle possono anche contenere altre cartelle in ordine gerarchico.

Il sistema semplifica la struttura gerarchica di un disco e gestisce le cartelle in “gruppi”.

Gruppo 1 Gruppo 2 Traccia 1 | Traccia 2 | Gruppo 3 | Gruppo 4 | Gruppo 5

- Se una cartella contiene altri tipi di file diversi da MP3/WMA/JPEG/ASF/DivX/MPEG1/MPEG2, tali file vengono inclusi nel numero totale.

I numeri rappresentano i numeri delle pagine.

Pannello anteriore

Fare riferimento a "Finestrella del display" di seguito. Spia STANDBY 16 Nello sportello 11 * 12 JVC STANDBY Parte superiore dell'unità 15 14 15 14 12 DVXICO TMAM AUX 12 31 36 DAKER 16 12

* Collegare le cuffie (non fornite) con una mini presa stereo. Se le cuffie sono collegate, i diffusori e il subwoofer non produrranno alcun suono.

Finestrella del display

13 18 26 27 27 13 SVC DVD-A RESUME PROGRESSIVE BONUS B.S.P.ST AUTO RDS TA NEWS INFO PRGM. RANDOM ALL 1 A-B 1 2 3 SLEEP A. STANDBY 3D PHONIC 20 21 17, 22 38 40 39 31 32, 34 26 25

Pannello posteriore

8 10 9 11 10 10 10 11 SPEAKERS CAUTIONAL SPEAKER IMPEDANCE 4Ω-16Ω ~AC IN AUX 2 R L PCW STEAV ANTENNA DVD OPTICAL DIGITAL OUT SUB-WOOFER OUT COMPONENT VIDEO Y Pb Ph VIDEO OUT s-VIDEO Questi fori scaricano il calore generato all'interno dell'unità. Non coprire i fori. 11 11

I numeri rappresentano i numeri delle pagine.

26 7 7 31 31 15, 17, 27 7 7 15, 31 14 14,18 19 19, 28 29 24 24 27 38, 39 36 38 40 39 20 16 16 33, 34 GROUP/TITLE TV CHANNEL AUDIO VOL DVD/CD SLOW SLOW TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN AUDIO SUBTITLE ANGLE ZOOM PAGE. DVD LEVEL/MI RETURN SCAN MODE VFP CLOCK/TIMER 1 2 3 SETOP LINK 4 5 6 CANCEL 7 8 9 SLEEP TV RETURN 100+ A STANDBY PLAY MODE FM MODE MEMORY BASS TREBLE REPEAT A-B REPEAT + + - + - DISPLAY IA/Nex/Info + - + - + - Radio Data System 13, 16 12 12 36 16 15 16 16 15, 31 12, 14, 17, 18, 21 14 19 20, 23, 28 24 25 25, 26 25, 26 7, 15 31 31 17, 22 23 10 SET UP ON SCREEN

Installazione delle batterie nel telecomando

Se il raggio d'azione del telecomando diminuisce, sostituire le batterie. Usare due batterie con pila a secco R6(SUM-3)/AA(15F).

ATTENZIONE

• Non usare una batteria usata e una nuova insieme.
• Non usare tipi diversi di batterie insieme.
- Rimuovere le batterie se il telecomando non sarà utilizzato per periodi lunghi. In caso contrario si potrebbe verificare una perdita dalle batterie.

Funzionamento del telecomando

Quando si usa il telecomando, è necessario puntarlo verso il pannello anteriore dell'unità principale. Se si usa il telecomando da una direzione estremamente obliqua o se è presente un ostacolo sulla traiettoria del telecomando, i segnali potrebbero non essere trasmessi.

Se il sensore del telecomando è esposto ad una luce forte quale la luce solare diretta, il telecomando potrebbe non funzionare correttamente.

Questa pagina è dedicata al controllo del televisore mediante l'uso del telecomando di questo prodotto.

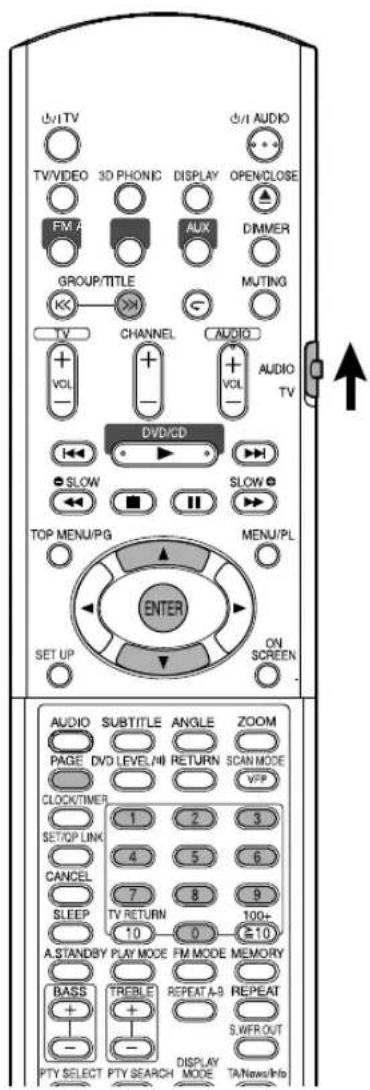

Controllo del televisore mediante il telecomando

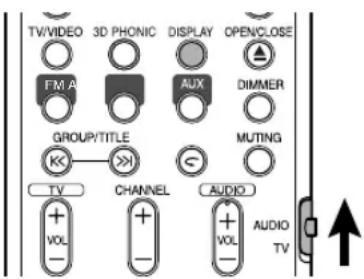

TV TVVIDEO 3D PHONIC DISPLAY OPENCLOSE FM A AUX DIMMER GROUP/TITLE MUTING K CHANNEL AUDIO + + VOL + + VOL AUDIO TV DVD/CD SLOW SLOW TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/41 RETURN SCAN MODE CLOCKTIMER VFP 1 2 3 SET/OP LINK 4 5 6 CANCEL 7 8 9 SLEEP TV RETURN 10 0 100+ A STANDBY PLAY MODE FM MODE MEMORY

Impostazione del codice del produttore

1 Far scorrere il selettore di modalità del telecomando su TV.

2 Tenere premuto il pulsante ⏻/I TV.

NOTA

Tenere premuto il pulsante Ⓐ/1 TV fino al completamento della fase 4.

3 Premere ENTER.

4 Premere i tasti numerici (1-9, 0).

Es.:

Per televisori Hitachi: Premere 1, quindi 0. Per televisori Toshiba: Premere 0, quindi 8.

Se sono presenti più di un codice produttore, provarli entrambi a turno e selezionare quello che fa funzionare correttamente l'apparecchio.

Produttore Codice Produttore Codice
JVC 01 Nordmende			13, 14, 18,26 – 28
Akai 02, 05 Okano 09
Blaupunkt 03 Orion		15
Daewoo	10, 31, 32	Panasonic	16, 17
Fenner	04, 31, 32	Philips 10
Fisher	05 Saba		13, 14, 18,26 – 28
Grundig	06 Samsung		10, 19, 32
Hitachi	07, 08 Sanyo	05
Inno-Hit	09 Schneider	02, 05
Irradio	02, 05 Seg	15
Loewe 10 Sharp		20
Magnavox	10	Sony	21 – 25
Mitsubishi 11,	33 Telefunken		13, 14, 18,26 – 28
Miver	03 Thomson		13, 14, 18,26 – 28
Nokia	12, 34 Toshiba 29

NOTA

I codici del produttore possono essere modificati senza previa notifica. Potrebbe non essere possibile usare il telecomando con un televisore di un produttore elencato sopra.

5 Rilasciare ⏻/ITV. Per il controllo del televisore

Usare il telecomando puntandolo verso il televisore.

	Accende e spegne l’unità.
	Cambia canale.
	Regola il volume audio.
		Seleziona i canali.
	Passa dal canale precedentemente selezionato a quello corrente e viceversa.
	Cambia l’ingresso TV e video.

*1 Accertarsi di aver portato il selettore modalità del telecomando su TV prima dell'uso.

NOTA

Quando sono state sostituite le batterie, impostare ancora il codice del produttore.

Collegamento delle antenne

Collegamento dell'antenna a telaio AM (in dotazione)

1 Impostare l'antenna a telaio AM.

2Collegare i cavi dell'antenna.

Unità principale (pannello posteriore)

Collegare l'estremità del cavo dell'antenna come illustrato sopra.

Se il cavo dell'antenna ha la punta ricoperta in vinile, ritorcere e rimuovere il vinile.

3 Girare l'antenna a telaio AM verso la direzione della migliore ricezione radio.

Posizionare l'antenna a telaio AM il più lontano possibile dall'unità principale.

- Non posizionare l'antenna a telaio AM su una tavola metallica o vicino ad un televisore o a un PC, ecc. Poiché ciò potrebbe causare una cattiva ricezione radio.

■ Quando non è possibile ottenere una buona ricezione radio con l'antenna a telaio AM fornita

Filo elettrico: 3 - 5 m (non in dotazione)

Filo elettrico Ruotare Antenna a telaio AM Stendere un filo elettrico orizzontalmente, preferibilmente in un punto sopraelevato come una finestra oppure all'esterno. AM EXT AM LOOP Collegere insieme al filo

Unità principale (pannello posteriore)

Collegare insieme al filo elettrico i cavi dell'antenna AM a telaio.

Durante la sistemazione dell'antenna si consiglia d'individuare la miglior posizione di ricezione mentre si ascolta un programma radio (vedere al riguardo la sezione "Ascolto di una trasmissione radio" a pagina 31).

Collegamento dell'antenna FM (in dotazione)

Unità principale (pannello posteriore) FM750 COXIAL Antenna FM

Collegare l'antenna e posizionarla diritta nel luogo di migliore ricezione radio, quindi fissarla con nastro adesivo.

tro adesivo. JMC

■ Quando non è possibile ottenere una buona ricezione radio con l'antenna in dotazione o quando si usa un'antenna in comune

Per informazioni su come collegare un'antenna acquistata separatamente, fare riferimento alla guida dell'utente dell'antenna o del convertitore.

Collegamento dei diffusori

Tra il diffusore destro e sinistro non vi è alcuna differenza.

Terminale del diffusore Cavi per i diffusori Cavo del diffusore (in dotazione) Senza filo nero Con filo nero SPEAKERS Cavo del diffusore (in dotazione) Senza filo nero Con filo nero Unità principale (pannello posteriore) Diffusore destro (pannello posteriore) Diffusore sinistro (pannello posteriore)

ATTENZIONE

• NON collegare più di un diffusore a ogni singolo terminale per diffusore.
- I diffusori di questo sistema sono schermati magneticamente, tuttavia possono verificarsi irregolarità nel colore sul televisore a seconda di come sono installati i diffusori. Tenere presente quanto segue.
1. Spegnere l'alimentazione principale del televisore prima di installare i diffusori. Aspettare per circa 30 minuti prima di accendere di nuovo il televisore.
2. Se si verificano irregolarità di colore nelle immagini, mantenere una distanza di più di 10 cm tra il televisore e i diffusori.

È possibile staccare la griglia del diffusore.

Griglia del diffusore

NOTA

• Impedenza del diffusore che può essere collegata all'unità principale è compresa in una gamma tra 4 Ω e 16 Ω.
• Per avere un raffreddamento sufficiente, lasciare uno spazio di oltre 1 cm tra l'unità principale e i diffusori o altri oggetti.

Collegamento di altri dispositivi

Questa pagina illustra il collegamento dell'unità principale ad altri apparecchi.

Collegamento del subwoofer

Un subwoofer con amplificatore integrato (non in dotazione) rende più dinamici i bassi.

Fare riferimento al manuale del subwoofer per ulteriori informazioni.

Cavo audio (non in dotazione) (Se il subwoofer con amplificatore integrato è dotato di un cavo audio, è possibile utilizzare quel cavo.) Subwoofer con amplificatore integrato (non in dotazione) Unità principale SUB WOOFER OUT

AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/MI RETURN SCAN MODE VFP CLOCK/TIMER 1 2 3 SET/OP LINK 4 5 6 CANCEL 7 8 9 SLEEP TV RETURN 10 0 100+ A STANDBY PLAY MODE FM MODE MEMORY BASS TREBLE REPEAT A-3 REPEAT + + - - - DISPLAY MODE TA/News/Info IPTY SELECT PTY SEARCH MODE

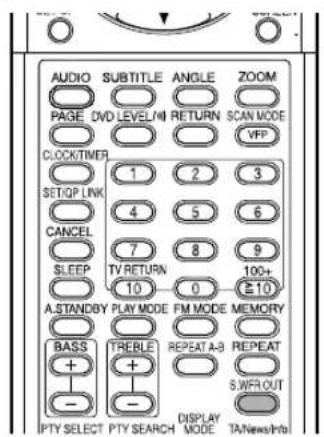

Quando si desidera ascoltare il suono dal subwoofer, premere S.WFR OUT sul telecomando per visualizzare l'indicazione "SUBWOOFER" sulla finestra display dell'unità principale. Ogni volta che si preme il pulsante, sul display si alternano le indicazioni "SUBWOOFER" e "OFF".

NOTA

Quando si seleziona "SUBWOOFER", i suoni bassi provenienti dai diffusori di destra e di sinistra vengono automaticamente abbassati e i bassi verranno emessi principalmente dal subwoofer.

Collegamento con un altro dispositivo audio

Collegamento di un dispositivo digitale

Quando come sorgente si seleziona DVD/CD i segnali audio digitali sono posti in uscita da questo sistema.

ATTENZIONE

• Per ulteriori informazioni sui segnali di uscita, fare riferimento a pagina 30.
• Se si collega l'unità principale con apparecchi con la funzione di decodificatore Dolby Digital, l'impostazione in "D. RANGE COMPRESSION" di "AUDIO" (vedere pagina 30) sarà disattivata per quanto riguarda il suono proveniente dall'uscita audio digitale dell'unità principale.

Collegamento di un apparecchio audio portatile

Minispinotto stereo a spillo (non fornito) Dietro lo sportello del pannello anteriore DISPOSITIVO audio portatile

• Mediante la funzione QP Link (Quick Portable Link) con questa unità è comodo avviare la riproduzione del dispositivo audio portatile ad essa collegato. Per maggiori in formazioni in merito vedere pagina 36.
• Se l'apparecchio esterno non è provvisto di uscita audio per minispinotto stereo, per convertire il minispinotto in uso si raccomanda di utilizzare un apposito adattatore.

Collegamento al televisore

Cavo video composito in dotazione Unità principale COMPONENT VIDEO Y P x P# VIDEO OUT TV VIDEO IN

ATTENZIONE

Collegare l'unità principale direttamente al televisore (o a un monitor) senza collegamento attraverso videoregistratore. In caso contrario si potrebbe verificare distorsione delle immagini durante la riproduzione.

Inoltre, se si collega l'unità principale a un televisore con videoregistratore integrato, si può verificare distorsione delle immagini durante la riproduzione.

È possibile avere un'immagine di migliore qualità usando il cavo di seguito invece del cavo video in dotazione.

Collegamento con il cavo S-Video

Unità principale Cavo S-video (non in dotazione) COMPONENT VIDEO V P a P VIDEO OUT S-VIDEO TV S-VIDEO IN

Collegamento con il cavo del componente video

Il cavo del componente video permette di ottenere una migliore qualità di immagine rispetto al cavo S-Video.

TV COMPONENT VIDEO IN Y P3 PR Cavo video a componenti (non in dotazione) Verde Blu Rosso COMPONENT VIDEO Y PB PR VIDEO OUT Unità principale

ATTENZIONE

Usare il cavo S-Video o il cavo video componente. Se vengono usati entrambi i cavi, le immagini potrebbero non essere riprodotte correttamente.

NOTA

• Per vedere le immagini in modalità Progressive (vedere pagina 26), il televisore deve avere un ingresso video Progressive.
• Se i jack d'ingresso del componente video del televisore sono di tipo BNC, usare un adattatore di presa (non in dotazione) per convertire le prese.

Collegamento del cavo di alimentazione

Presa c.a.

Cavo di alimentazione in dotazione Unità principale ~AC IN

• Collegare il cavo di alimentazione dopo che tutti i collegamenti sono stati eseguiti.
• La spia STANDBY (sul pannello anteriore) si accenderà.

Riproduzione

(Fare riferimento anche a pagina 17 per la riproduzione di MP3/WMA/JPEG/ASF/DivX/MPEG1/MPEG2.)

pagina 5 JVC

Inserire il disco nel lettore con l'etichetta rivolta verso l'alto.

- Posizionare i dischi da 8 cm nella cavità centrale.

2 3

1 Premere ⏻/I AUDIO.

• Il sistema si accende e la spia di STANDBY si spegne.
• Per spegnere l'apparecchio premere e tenere premuto il tasto 📊/I AUDIO.

2 Premere ▲OPEN/CLOSE per aprire il cassettino del disco e inserire un disco.

3 Premere DVD/CD ▶.

Il cassettino del disco si chiude e inizia la riproduzione.

• L'apparecchio si accende quando si preme uno qualsiasi dei pulsanti DVD/CD ▶, FM, AM, AUX o ▲ sull'unità principale e DVD/CD ▶, FM, AM, AUX o ▲ OPEN/CLOSE sul telecomando quando l'unità è spenta.
• Se si preme un pulsante che non sia ▲ o ▲ OPEN/CLOSE, cambierà altresì la sorgente (se vi è un disco inserito premendo DVD/CD ▶ dell'unità principale o del telecomando se ne avvia la riproduzione).

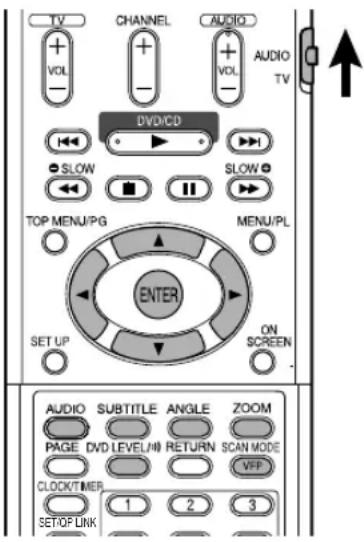

NOTA

• Potrebbe essere visualizzata una schermata menu sul televisore dopo l'inizio della riproduzione di un disco DVD/VCD/SVCD. In questo caso, selezionare una voce desiderata per la riproduzione usando i seguenti pulsanti sul telecomando.
• Selezionare una voce desiderata usando il cursore ▲/▼/◄/► e premere ENTER.
• Selezionare una voce desiderata usando i tasti numerici.
• Il funzionamento potrebbe risultare diverso dalla descrizione a seconda del disco.

JVC

Schermate visualizzate sul televisore quando viene acceso l'apparecchio.

Vengono visualizzati i seguenti messaggi a seconda dello stato del sistema. Quando i pulsanti FM, AM o AUX sono selezionati come sorgente, i messaggi non vengono visualizzati.

NOW READING Viene visualizzato quando il sistema sta leggendo le informazioni sul disco. Attendere qualche secondo.
REGION CODE ERROR! Viene visualizzato quando il codice regionale del DVD VIDEO non corrisponde a quello supportato dal sistema. (vedere pagina 3)
NO DISC Viene visualizzato quando non è caricato alcun disco.
OPEN Viene visualizzato quando si apre il cassettino del disco.
CLOSE Viene visualizzato quando si chiude il cassettino del disco.
CANNOT PLAY THIS DISC	Viene visualizzato quando si tenta di riprodurre un disco non riproducibile.
READING INDEX... Appare durante la lettura dell'indice dei file DivX.

TV/VIDEO 3D PHONIC DISPLAY OPEN/CLOSE FM A AUX DIMMER GROUP/TITLE MUTING TV CHANNEL AUDIO + + + VOL - - - - - - AUDIO TV

Finestra del display durante la riproduzione di un disco

Es.: Quando si riproduce un disco DVD VIDEO

C 2 1:34:28 DVD Tipo di disco Numero del capitolo Tempo di riproduzione trascorso

Quando si riproduce un disco DVD VR appare il numero del PG (Programma originale) e della PL (lista di riproduzione).

Es.: Quando si riproduce un disco DVD AUDIO

T i 1:34:28 DVD-A

Numero di traccia

Se vengono visualizzate le indicazioni "BONUS" o "B.S.P." durante la riproduzione di un DVD AUDIO, fare riferimento a pagina 27.

Es.: Quando viene riprodotto un file SVCD o VCD.

VCD 1 PBC VCD Numero di traccia

• Durante la riproduzione di un disco SVCD, s'illumina l'indicatore SVCD invece dell'indicatore VCD.
• PBC (controllo riproduzione): si tratta di un segnale registrato in un disco VCD (versione 2,0) per il controllo della riproduzione. E possibile usare un software interattivo o un software con funzione di ricerca usando una schermata di menu registrato su un disco VCD compatibile con PBC. Per riprodurre un disco con la funzione PBC disattivata, eseguire le seguenti operazioni.

- Selezionare il numero di traccia usando i tasti numerici mentre il disco è fermo.

- Selezionare il numero di traccia usando ▶▶️ mentre il disco è fermo, quindi premere DVD/CD ▶.

- Premere RETURN per ritornare alla posizione superiore durante la riproduzione PBC di un disco VCD o SVCD.

Es.: Quando si riproduce un disco CD

CD 12 CD 4:28

Numero di traccia

Es.: Quando si riproduce un file MP3/WMA/ASF/DivX/MPEG1/MPEG2

TR193 8:17 Numero di traccia

Es.: Quando si riproduce un file JPEG

JPG G I F I Numero del grupo Numero del file

Per cambiare il display

Premere DISPLAY.

Ogni qualvolta si preme il tasto, l'indicazione del display si modifica come segue:

• Per DVD VIDEO


DVD T3 C2 DVD Numero del titolo Numero del capitolo

• Per DVD VR

DVD P 3 C 2 DVD Numero di PG/PL Numero del capitolo

• Per DVD AUDIO

DVD-A G3 T 1 DVD-A Numero del gruppo Numero di traccia

• Per MP3/WMA

MP3 6 9T103 Numero del gruppo Numero di traccia

• Per ASF/DivX/MPEG1/MPEG2

ES.: Quando si riproduce un file ASF

ASF G IT I Numero del gruppo Numero di traccia

- Durante la riproduzione di un file DivX o MPEG1/MPEG2, viene visualizzato "DIV (per DivX)" o "MPG (per MPEG1/MPEG2)" anziché "ASF".

• Per SVCD/VCD/CD/JPEG

L'indicazione dell'ora viene visualizzata sul display.
- Prima di impostare l'ora (vedere pagina 38), viene visualizzato "0:00".
- Quando l'unità viene spenta, l'indicazione dell'ora si può spegnere per risparmio energetico premendo DISPLAY.

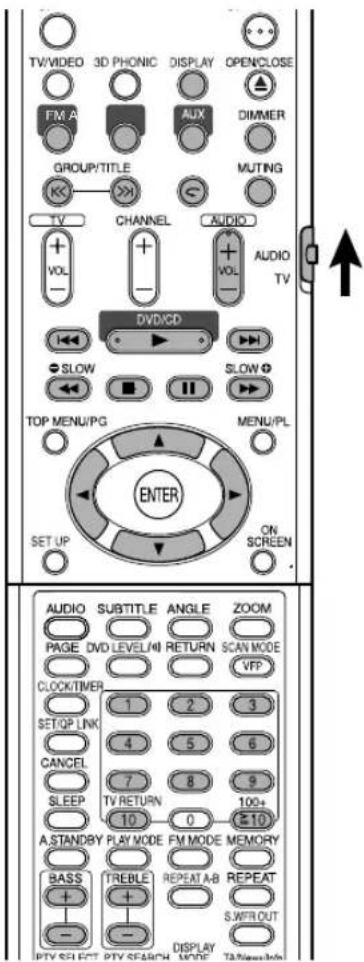

TV/VIDEO 3D PHONIC DISPLAY OPEN/CLOSE FM A AUX DIMMER GROUP/TITLE MUTING TV CHANNEL AUDIO + + VOL + + VOL AUDIO TV DVD/CD SLOW SLOW TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/41 RETURN SCAN MODE CLOCK/TIMER VFP 1 2 3 SET/QP LINK 4 5 6 CANCEL 7 8 9 SLEEP TV RETURN 10 0 100+ A STAND/BY PLAY MODE FM MODE MEMORY BASS TREBLE REPEAT A-B REPEAT + + - - - - - - - - - - P/V SELECT P/V SEARCH MORE TA/Memech Info

Con i tasti numerici selezionare un file del disco

DVD VIDEO DVD AUDIO DV VR VCD SVCD C D MP3 WMA JPEG ASF DivX MPEG1 MPEG2

NOTA

• Impostare il selettore modalità del telecomando su AUDIO prima di usare i tasti numerici.
• Per dischi VCD o SVCD, questa operazione può essere eseguita quando il disco è fermo, o durante la riproduzione con la funzione PBC disattivata.
• Per dischi DVD AUDIO, CD, MP3/WMA o JPEG, questa operazione può essere eseguita quando il disco è fermo.
• Con i dischi DVD VIDEO il titolo è selezionabile prima della riproduzione, mentre il capitolo lo è mentre essa è in corso.
• Questa operazione potrebbe non essere possibile per alcuni dischi.

Con i tasti numerici selezionare il file da riprodurre.

- Fare riferimento a "Come utilizzare i tasti numerici" a pagina 15.

Per interrompere la riproduzione

DVD VIDEO DVD AUDIO DV VR VCD SVCD C D MP3 WMA JPEG ASF DivX MPEG1 MPEG2

Premere ■ durante la riproduzione.

Per portarsi in pausa

DVD VIDEO DVD AUDIO DV VR VCD SVCD CD MP3 WMA JPEG ASF DivX MPEG1 MPEG2

Premere II durante la riproduzione.

Per riprendere la normale riproduzione, premere DVD/CD ▶.

- Per la riproduzione di diapositive JPEG, premendo DVD/CD ▶ si inizia la riproduzione dal file successivo.

Per far avanzare le immagini per fotogrammi

Premere II durante la pausa.

- Ogni qualvolta il pulsante viene premuto, l'immagine avanza di un fotogramma.

Ricerca accelerata indietro/avanti

DVD VIDEO DVDAUDIO DVDRV VCD SVCD CD ASF DivX MPEG1 MPEG2 MP3 WMA

Premere ◀◀ o ▶▶ durante la riproduzione.

- Ogni qualvolta si preme il tasto la velocità aumenta nel modo di seguito indicato.

File o dischi DivX:

X1, X2, X3

Ad eccezione dei file/dischi DivX:

- Per ritornare alla velocità normale, premere DVD/CD ▶.

NOTA

• Con i file o i dischi MP3, WMA e DivX la velocità di ricerca mostrata sul televisore differisce da quella sopra indicata.
• Durante la riproduzione d'immagini dinamiche durante la ricerca accelerata indietro/avanti non si produce alcun suono.
• Per dischi CD o DVD AUDIO, la riproduzione sonora è intermittente durante la ricerca accelerata indietro /avanti.

Riproduzione da una posizione precedente di 10 secondi (Ripetizione con un solo pulsante)

Premere < durante la riproduzione.

NOTA

• Questa operazione con alcuni dischi potrebbe non essere possibile.
• Non è possibile ritornare al titolo precedente.

Riproduzione al rallentatore

Premere il pulsante SLOW Ⓧ SLOW Ⓤ durante la pausa.

• Ogni volta che si preme il pulsante, la velocità di riproduzione aumenta (×1/32, ×1/16, ×1/8, ×1/4, ×1/2).
• Premere DVD/CD ▶ per ritornare alla riproduzione normale.

NOTA

• Non verrà emesso alcun suono.
- Il movimento della direzione indietro potrebbe non essere regolare.
- Con i dischi VCD, SVCD e DVD VR la riproduzione al rallentatore può essere eseguita solo in avanti.

Ritorno all'inizio della selezione

DVD VIDEO DVD AUDIO VCD SVCD CD MP3 WMA JPEG ASF DivX MPEG1 MPEG2

Premere ◀◀◀ o ▶▶▶ durante la riproduzione\*.

• Premere ▶▶1 per saltare al capitolo o alla traccia successivi.
• Premere ◀◀◀ una volta per saltare all'inizio del capitolo o della traccia in riproduzione (esclusi JPEG).
• Premere GROUP/TITLE «» e r selezionare il titolo o il gruppo.
• Durante la riproduzione di un disco MP3/WMA/JPEG/ASF/DivX, premere ▶▶1 o cursore ▼ per riprodurre il file successivo, o premere ◀◀◀ o cursore ▲ per riprodurre il file precedente.

NOTA

* Per dischi VCD o SVCD, questa operazione può essere eseguita durante la riproduzione con la funzione PBC disattivata.
- Ad eccezione dei dischi DVD VIDEO, questa operazione può essere eseguita mentre il disco è fermo.
- Questa operazione potrebbe non essere possibile per alcuni dischi.

Salto ad intervalli di 5 minuti

DivX

Durante la riproduzione premere il cursore ◀ o il cursore ▶.

- Ogni qualvolta si preme il pulsante il punto di riproduzione salta all'inizio dell'intervallo precedente o successivo. In funzione del tipo di disco l'intervallo unitario è di 5 minuti o di 30 secondi.

NOTA

• L'assegnazione degli intervalli avviene automaticamente a partire dall'inizio dei file.
• Questa funzione è tuttavia disponibile solamente all'interno di un singolo file.
• Questa funzione potrebbe non essere utilizzabile con alcuni tipi di disco o di file.

Come utilizzare i tasti numerici

Icone guida visualizzate su uno schermo televisivo (Guida su schermo)

: Riproduzione
: Pausa

: Ricerca accelerata indietro/avanti

: Riproduzione al rallentatore (indietro/avanti)

: Selezione di angolature multiple (vedere pagina 24)
: Selezione di più lingue audio (vedere pagina 24)
: Selezione di sottotitoli in più lingue (vedere pagina 24)
: Il disco non accetta l'operazione comandata.

Per modificare la luminosità della finestra del display (DIMMER)

Premere DIMMER più volte.

- Ogni qualvolta si preme il pulsante, la modalità a luminosità attenuata si modifica come segue:

AUTO DIMMER: Durante la riproduzione della sorgente video, la finestra del display si attenua e l'illuminazione si spegne automaticamente. DIMMER ON: La finestra del display e l'illuminazione si attenuano. DISPLAY OFF: Il display si spegne e l'illuminazione si riduce. DISPLAY ON: La funzione di attenuazione della luminosità viene disattivata.

- Quando l'unità viene spenta, l'indicazione dell'ora si può spegnere per risparmio energetico premendo DISPLAY. Nello stesso istante la funzione QP Link automaticamente si cancella. Le operazioni illustrate sopra possono essere eseguite per tutte le sorgenti.

Regolazione del volume

Premere AUDIO VOL +/-.

NOTA

Il volume può anche essere regolato girando il comando del VOLUME sull'unità principale.

Regolazione della qualità dell'audio

Bassi: Premere BASS +/-. Alti: Premere TREBLE +/-.

• Gamma di regolazione: da -5 a +5

Spegnimento temporaneo del sonoro (MUTING)

Premere MUTING.

• Nessun suono sarà emesso da diffusori, cuffie e subwoofer.
• Premere MUTING di nuovo per ripristinare il suono.
  Con questa funzione il suono non si ripristina con le operazioni di seguito riportate.
• Spegnere il sistema direttamente.
• Premere AUDIO VOL +/- direttamente.
• Spegnere il sistema direttamente.
• Premere AUDIO VOL +/- direttamente.

Riproduzione file audio/video

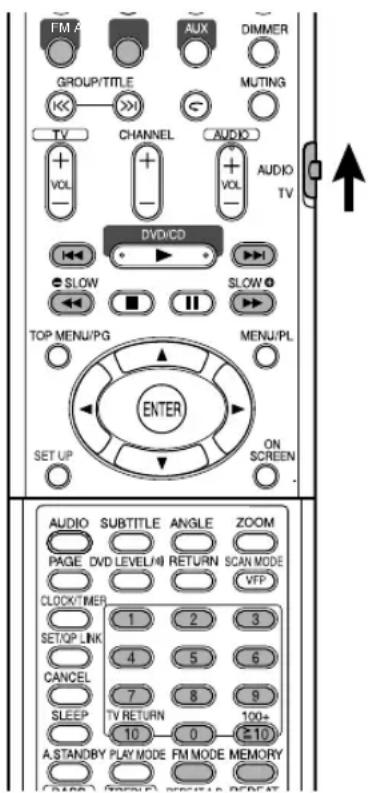

TV/TV TV/VIDEO 3D PHONIC DISPLAY OPEN/CLOSE FM / GROUP/TITLE AUX DIMMER << >> MUTING TV CHANNEL AUDIO + + VOL + + VOL AUDIO TV DVD/CD SLOW SLOW TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/MP RETURN SCAN MODE CLOCK/TIMER VFP 1 2 3 SET/OP LINK 4 5 6 CANCEL 7 8 9 SLEEP TV RETURN 10 0 100+ A STANDBY PLAY MODE FM MODE MEMORY BASS TREBLE REPEAT A-B REPEAT + + S.WER OUT

NOTA

Impostare il selettore modalità del telecomando su AUDIO prima di usare i tasti numerici.

Riproduzione

Viene qui descritto il display di un disco MP3/WMA come esempio. Per un disco JPEG, intendere "track" come "file".

NOTA

Quando si desidera riprodurre un disco contenente contemporaneamente file MP3/WMA/ASF/DivX/MPEG1/MPEG2/JPEG è necessario selezionare quello cui dare esecuzione e riaccendere quindi il sistema (vedere pagina 29).

1 Caricare un disco.

Numero gruppo corrente/gruppi complessivi Modalità di riproduzione (PROGRAM, RANDOM, REPEAT) Informazioni del tag (per MP3/WMA) Tempo di riproduzione trascorso della traccia corrente (salvo JPEG) FILE PROGRAM REPEAT STEP TIME 00:02:15 Group : 3 / 3 Blue Red Green Track Information Title Weather Artist Earth Album Nature Track : 10 / 30 (Total 1000) 01. Cloudy.mp3 02. Fair.mp3 03. Fog.mp3 04. Hail.mp3 05. Indian summer.mp3 06. Rain.mp3 07. Shower.mp3 08. Snow.mp3 09. Thunder.mp3 10. Typhoon.mp3 11. Wind.mp3 12. Winter sky.mp3 Traccia (file) corrente Numero complessivo delle tracce (file) sul disco Stato della riproduzione Gruppo attuale Numero traccia (file) corrente/ tracce (file) complessive nel gruppo corrente

2 Premere cursore ▲/▼ per selezionare un gruppo.

3 Premere cursore ▶ per spostare l'elenco tracce.

- Premere cursore ◀ per tornare all'elenco gruppo.

4 Premere cursore ▲/▼ per selezionare una traccia.

5 Premere DVD/CD ▶ o ENTER.

NOTA

• GROUP/TITLE può anche essere usato nella fase 2.
• I tasti numerici possono anche essere usati nella fase 4. In questo caso, la fase 5 non è necessaria. (Per istruzioni su come usare i tasti numerici, fare riferimento a pagina 15.)
  • o ▶▶ I possono anche essere usati nel punto 4.

Riproduzione ripetuta

1 Premere REPEAT.

- Ogni qualvolta si preme il pulsante, la modalità di ripetizione e la sua indicazione si modificano come segue:

Voci ripetute Sul	televisore	Nella finestrella del display
Traccia corrente (salvo JPEG)	REPEAT TRACK	REP TRK 1
Gruppo attuale REP	EAT GROUP	REP GRP
Disco intero Tutte le tracce durante riproduzione di programma o casuale (solo MP3/WMA)	REPEAT ALL	REP ALLALL
Traccia corrente durante riproduzione di programma o casuale (solo MP3/WMA)	REPEAT STEP	REP STEP 1
Annulla REPEAT	OFF	REP OFF

2 Premere DVD/CD ▶.

NOTA

• I tipi di ripetizione possono essere cambiati durante la riproduzione.
• La modalità di ripetizione sarà eliminata automaticamente in presenza di un file che non può essere riprodotto (vedere pagina 3).

Riproduzione per diapositive (modalità Slide-Show) JPEG

• Nella fase 5, per un disco JPEG, quando si preme DVD/CD ▶, i file selezionati saranno riprodotti in modo continuo (riproduzione per diapositive), e quando si preme ENTER, verrà riprodotto solo un file selezionato.
• Il tempo di visualizzazione di un file in una riproduzione per diapositive è di circa 3 secondi.
• Quando tutti i file sono stati riprodotti, la riproduzione viene fermata automaticamente.

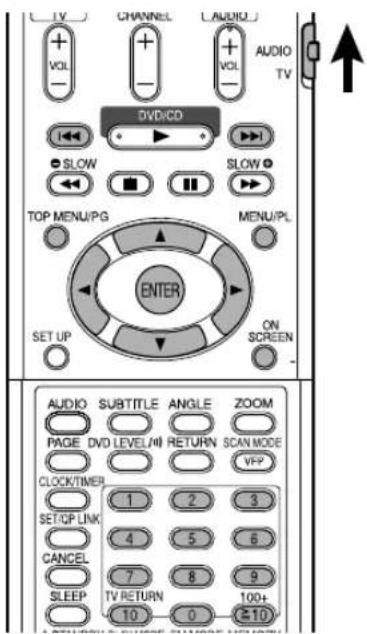

d/v TV TV/VIDEO 3D PHONIC DISPLAY OPEN/CLOSE FM A AUX DIMMER GROUP/TITLE MUTING << TV CHANNEL AUDIO + + VOL + - VOL + - AUDIO TV DVD/CD SLOW SLOW TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/ RETURN SCAN MODE CLOCK/TIMER VFP 1 2 3 SETOP LINK 4 5 6 CANCEL 7 8 9 SLEEP TV RETURN 100+ 10 0 10 A STANDBY PLAY MODE FM MODE MEMORY

NOTA

Impostare il selettore modalità del telecomando su AUDIO prima di usare i tasti numerici.

DVD VIDEO DV VR DV AUDIO VCD SVCD MP3 WMA ASF DivX MPEG1 MPEG2

Questo sistema può memorizzare il punto di arresto e, quando si riprende la riproduzione premendo DVD/CD ▶, (anche in modalità di standby) esso riprende dalla posizione dove si era fermato—Ripresa della riproduzione. L'indicatore RESUME s'illumina sulla finestra del display quando si interrompe la riproduzione.

Per sospendere la riproduzione

Eseguire una delle seguenti operazioni durante la riproduzione.

Premere ■ una volta.*

Premere AUDIO per spegnere l'impianto.

Cambiare la sorgente a FM, AM o AUX.*

* Anche se il sistema è stato spento premendo 📋/I AUDIO dopo questa operazione, la posizione dove la riproduzione si è interrotta verrà memorizzata.

Per avviare la riproduzione dalla posizione memorizzata

Premere DVD/CD ▶.

NOTA

• Questa funzione non è attiva per la riproduzione programmata o casuale.
• La posizione da cui viene ripresa la riproduzione potrebbe essere leggermente diversa da quella in cui si era interrotta.
• Quando viene visualizzato il menu di un disco, la funzione di ripresa della riproduzione potrebbe non funzionare.
• All'arresto della riproduzione il sistema memorizza altresì le impostazioni della lingua dell'audio e quella dei sottotitoli nonché l'angolazione selezionata.
• Per ottenere l'arresto completo mentre la funzione di ripresa è impostata su "ON" è sufficiente premere due volte ■. (Per informazioni sull'annullamento della funzione di ripresa della riproduzione si prega di vedere "RESUME" a pagina 30).
• Al momento dell'acquisto, la funzione di ripresa della riproduzione è attivata, (impostata su ON). È possibile disattivare la funzione impostandola su OFF (vedere pagina 30).
• Quando si apre il vassoio la posizione memorizzata si cancella.

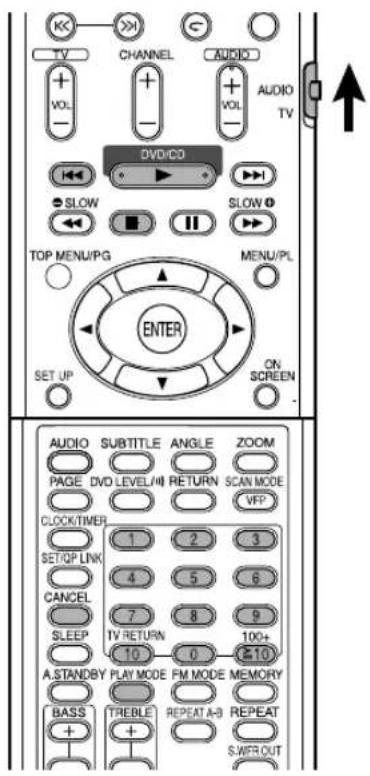

TV CHANNEL AUDIO VOL VOL AUDIO TV DVD/CD SLOW SLOW TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN - AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/MI RETURN SCAN MODE VFP CLOCK/TIMER 1 2 3 SET/CP LINK 4 5 6 CANCEL 7 8 9 SLEEP TV RETURN 10 0 100+ -10

NOTA

Impostare il selettore modalità del telecomando su AUDIO prima di usare i tasti numerici.

Sezione della scena dal menu

DVD VIDEO

DVD AUDIO

VCD

SVCD

1 Premere MENU/PL o TOP MENU/PG mentre il disco è fermo o durante la riproduzione\*1.

• Verrà visualizzato il menu del disco.
• Per visualizzare il menu del disco durante la riproduzione di un VCD o di un SVCD con la funzione PBC premere ripetutamente RETURN.
• Per dischi DVD AUDIO è possibile usare solo TOP MENU/PG.

2 Premere cursore ▲/▼/◄/► (solo per DVD VIDEO o DVD AUDIO) o i tasti numerici per selezionare la scena da riprodurre.

• Fare riferimento a "Come utilizzare i tasti numerici" (vedere pagina 15).
• Quando la schermata del menu è di due pagine, premere ◀◀◀ o ▶▶▶ per cambiare pagina (solo per dischi VCD e SVCD).

3 Premere ENTER.

NOTA

*1 Per dischi VCD e SVCD, questa operazione può essere eseguita solo con la funzione PBC disattivata.
- Questa operazione non può essere eseguita per dischi senza schermata di menu.
- Per alcuni dischi la riproduzione potrebbe iniziare senza premere ENTER.

DVD VR

1 Mentre il disco è fermo oppure mentre è in corso di riproduzione, premere TOP MENU/PG per visualizzare il programma originale oppure MENU/PL per visualizzare la lista di riproduzione.

■Programma originale

ORIGINAL PROGRAM No Date Ch Time Title 1 03/04/06 12:15 2 09/04/06 L 1 3 18/04/06 03:17 4 20/04/06 07:47 5 25/04/06 19:38 Mr Lawrence La fleur 6 28/04/06 14:20 Satisfy U 23:05 The last struggle free flyer B00MI Nome di titolo Tempo di registrazione Informazioni sul canale Data di registrazione

■ Elenco di riproduzione

PLAY LIST No Date Chap Length Title 1 03/04/06 2 0:23 24 Nebuta G. 2 15/04/06 1 1:04 39 CDJ 3 24/04/06 18 0:41 26 Secret Garden 4 27/04/06 17 0:09 38 S. Walker Data di registrazione Durata totale di riproduzione del titolo Numero di capitoli inclusi nel titolo

- La lista di riproduzione non appare qualora non sia stata registrata sul disco.

2 Premere ▲/▼ per selezionare il titolo desiderato.

3 Premere ENTER.

• Una volta selezionato il programma originale premendo TOP MENU/PG al passo 1, la riproduzione si avvia dal titolo selezionato a quelli successivi.
• Una volta selezionata la lista di riproduzione premendo MENU/PL al passo 1, si avvia soltanto la riproduzione del titolo selezionato.

Designazione del tempo (Time search)

1 Premere ON SCREEN due volte durante la riproduzione ^*2 .

Verrà visualizzata la barra del menu (vedere pagina 28).

2 Premere cursore ◀/▶ per selezionare ⏻→.

3 Premere ENTER.

4 Immettere il tempo ^*3 usando i tasti numerici (1-9, 0).

Es.: Quando si desidera riprodurre un DVD VIDEO dalla posizione di (0 ore) 23 minuti 45 secondi, premere i pulsanti in questo ordine:

- Se sono stati immessi numeri errati, premere cursore ◀ per cancellare i numeri e reimpostarli.

5 Premere ENTER.

Per eliminare la barra del menu è sufficiente premere ON SCREEN.

NOTA

• Questa funzione non è disponibile per DVD VIDEO senza informazioni di tempo registrate.

• Questa funzione non è disponibile durante la riproduzione programmata o casuale.
  *2 Per dischi VCD e SVCD, l'operazione può essere eseguita quando il disco è fermo o durante la riproduzione con la funzione PBC disattivata.
  *3 La ricerca di una posizione prescelta per un DVD VIDEO inizia dal principio del titolo, per un DVD AUDIO inizia dal principio della traccia in riproduzione. La ricerca di una posizione prescelta per un VCD, un SVCD e un CD avviene come segue:

• Quando il disco è fermo, la ricerca avviene dal principio del disco.

• Quando il disco è in riproduzione, la ricerca avviene nella traccia in riproduzione.

TV CHANNEL AUDIO VOL + - + - VOL AUDIO TV DVD/CD SLOW SLOW TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/MI RETURN SCAN MODE VFP CLOCK/TIMER 1 2 3 SET/QP LINK 4 5 6 CANCEL 7 8 9 SLEEP TV RETURN 100+ A.STANDBY PLAY MODE FM MODE MEMORY BASS TREBLE REPEAT A-B REPEAT S.WIFR OUT

NOTA

Impostare il selettore modalità del telecomando su AUDIO prima di usare i tasti numerici.

Riproduzione del disco nell'ordine desiderato (riproduzione programmata)

È possibile programmare un massimo di 99 capitoli o tracce. Lo stesso capitolo o traccia può essere programmato più di una volta.

1 Mentre il disco è fermo, premere PLAY MODE ripetutamente per visualizzare “PROGRAM” sulla finestra del display sull’unità principale.

Schermata della programmazione

2 Creare un programma seguendo la descrizione sullo schermo del televisore.

Fare riferimento a “Come utilizzare i tasti numerici” (vedere pagina 15).

- Il contenuto della programmazione varia a seconda del tipo di disco.

• DVD VIDEO: titoli e capitoli
• VCD, SVCD, CD: tracce
• DVD AUDIO, MP3/WMA:

Gruppi e tracce

• Per selezionare un gruppo bonus DVD AUDIO, eseguire prima le operazioni di "Riproduzione del gruppo Bonus" a pagina 27 per eliminare la visualizzazione dell'indicazione "BONUS".
• Se il numero immesso dei capitoli o delle tracce è superiore a 99, verrà visualizzata l'indicazione "MEM FULL".

Per programmare sulla finestra del display dell'unità principale, eseguire le seguenti operazioni:

(1) Selezionare un titolo/gruppo usando i tasti numerici.
(2) Designare un numero di capitolo/traccia usando i tasti numerici.

• Fare riferimento a “Come utilizzare i tasti numerici” (vedere pagina 15).
• Il numero del programma verrà visualizzato sulla finestra del display (es.: "P2").

(3) Ripetere le operazioni (1) e (2) illustrate sopra per completare la programmazione. Quindi procedere alla fase 3.

NOTA

• Il numero del gruppo/titolo lampeggia sulla finestra del display dopo ciascuna fase di programmazione.
• Solo per DVD VIDEO, DVD AUDIO o MP3/WMA: se si preme ENTER invece del numero di traccia/capitolo designato, verrà visualizzata l'indicazione "ALL" e verranno programmate tutte le tracce/capitoli nel gruppo/titolo selezionato.

3 Premere DVD/CD ▶.

• Per riprendere la riproduzione normale, premere PLAY MODE ripetutamente per visualizzare l'indicazione di riproduzione sulla finestra del display dell'unità principale quando il disco è fermo. Il contenuto del programma non verrà cancellato.

• Le seguenti operazioni cancellano il contenuto del programma:

• Premere CANCEL ripetutamente (i programmi verranno cancellati uno ad uno)

• Premere ■ quando il disco è fermo
• Aprire il cassettino del disco
• Spegnere il sistema

Riproduzione del disco in un ordine casuale (riproduzione casuale)

DVD VIDEO DVD AUDIO VCD SVCD CD MP3 WMA

1 Premere ripetutamente PLAY MODE per visualizzare l'indicazione "RANDOM" sulla finestra del display dell'unità principale mentre il disco è fermo.

- L'indicazione "RANDOM" verrà visualizzata anche sullo schermo del televisore.

2 Premere DVD/CD ▶.

• Non verranno riprodotti due volte lo stesso capitolo o la stessa traccia.
• Per riprendere la riproduzione normale, premere PLAY MODE ripetutamente per visualizzare l'indicazione di riproduzione sulla finestra del display dell'unità principale quando il disco è fermo.

• Anche la riproduzione casuale viene cancellata eseguendo le seguenti operazioni:

• Aprire il cassettino del disco

• Spegnere il sistema
• Non sarà possibile tornare alla traccia precedente anche se si preme ripetutamente ◀◀◀ durante la riproduzione casuale (si ritorna all'inizio del capitolo o traccia corrente).

Fare riferimento a pagina 17 per riproduzione ripetuta di file MP3/WMA/JPEG/ASF/DivX/MPEG1/MPEG2.

GROUP/TITLE TV CHANNEL AUDIO VOL + - + - + - AUDIO TV SLOW SLOW TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/M RETURN SCAN MODE CLOCK/TIMER VFP 1 2 3 SET/OP/UK 4 5 6 CANCEL 7 8 9 SLEEP TV RETURN 10 0 100+ A.STAND/BY PLAY MODE FM MODE MEMORY BASS TREBLE REPEAT A-B REPEAT + + - - DISPLAY PTY SELECT PTY SEARCH MODE TA/News/Info + -

Ripetizione della riproduzione di titolo/ capitolo/gruppo/traccia/ tutte le tracce (REPEAT)

Premere REPEAT durante la riproduzione.

- Ogni qualvolta si preme il pulsante, la modalità di ripetizione e la sua indicazione si modificano come segue:

Per DVD VIDEO

Voci ripetute Sul televisore		Nella finestrella del display
Capitolo corrente		REP CHAP 1
Titolo corrente		REP TTL
Annulla		REP OFF

Per DVD VR

Voci ripetute Sul televisore		Nella finestrella del display
Capitolo corrente		REP CHAPG1
Programma originale attuale		REP PGG
Tutti i programmi originali		REP ALLALLG
Attuale lista di riproduzione		REP PLG
Annulla		REP OFF

Per DVD AUDIO

Voci ripetute Sul	televisore	Nella finestrella del display
Traccia corrente
Gruppo attuale
Annulla

Per SVCD/VCD/CD

Voci ripetute Sul	televisore	Nella finestrella del display
Traccia corrente
Tutte le tracce
Annulla

NOTA

• Per dischi VCD e SVCD, l'operazione può essere eseguita solo quando il disco è fermo o durante la riproduzione con la funzione PBC disattivata.
• È possibile impostare la modalità di ripetizione sulla barra del menu. Per istruzioni al riguardo, fare riferimento a “Ripetizione della riproduzione di una parte designata (riproduzione ripetuta A-B)” (vedere colonna a destra).
• Per DVD VIDEO e DVD AUDIO, se la sorgente viene impostata su FM, AM o AUX, la modalità di ripetizione viene annullata.

Riproduzione ripetuta con la riproduzione programmata o casuale

Voci ripetute Sul	televisore	Nella finestrella del display
Capitolo/traccia corrente		REP STEP1
Tutte le tracce durante la riproduzione programmata/casuale		REP ALLALL
Annulla		REP OFF

Ripetizione della riproduzione di una parte designata (riproduzione ripetuta A-B)

1 Premere ON SCREEN due volte durante la riproduzione.
Verrà visualizzata la barra del menu (vedere pagina 28).
2 Premere cursore ◀/▶ per selezionare OFF.
3 Premere ENTER.
4 Premere cursore ▲/▼ per visualizzare A-B.

È possibile selezionare altre modalità di ripetizione qui. Per altre modalità di ripetizione, fare riferimento a “Ripetizione della riproduzione di titolo/capitolo/gruppo/traccia/tutte le tracce (REPEAT)” (vedere pagina 22).

5 Premere ENTER al punto di partenza della parte da ripetere (designata come punto A).

- L'icona corrispondente sulla barra del menu è A-.

6 Premere ENTER al punto finale della parte da ripetere (designato come punto B).

- L'icona corrispondente sulla barra del menu è e la parte compresa tra i punti A e B sarà riprodotta ripetutamente. - La riproduzione ripetuta A-B viene annullata dalle seguenti operazioni:

• Premere ■.
• Selezionare A-B e premere ENTER due volte.
• Cambia la traccia o il file corrente.

NOTA

• La riproduzione ripetuta A-B è possibile solo se i punti A e B sono situati sullo stesso titolo o traccia. La riproduzione ripetuta A-B non è possibile durante la riproduzione PBC, programmata, casuale e ripetuta.
• È possibile eseguire la riproduzione ripetuta A-B con il pulsante REPEAT A-B del telecomando.
• Con alcuni dischi DVD la funzione di riproduzione ripetuta A-B non è disponibile.

TV CHANNEL AUDIO VOL VOL AUDIO TV DVD/CD SLOW SLOW TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/MI RETURN SCAN MODE VFP CLOCK/TIMER 1 2 3 SETOP LINK

Selezione dei sottotitoli

(solo per immagini in movimento)

1 Premere SUBTITLE durante la riproduzione di un disco contenente sottotitoli in diverse lingue.

Es.:

Schermo TV

- Ogni qualvolta il pulsante viene premuto, i sottotitoli vengono alternativamente attivati e disattivati.

2 Premere cursore ▲/▼ per selezionare la lingua dei sottotitoli.

• Per un codice lingua del tipo "AA", fare riferimento a "Codici lingua" (vedere pagina 42).
• La visualizzazione delle lingue dei sottotitoli può variare a seconda del disco.

3 Per rimuovere la finestra attendere che trascorrano alcuni minuti oppure premere ENTER.

NOTA

• È inoltre possibile eseguire l'operazione con la barra del menu (vedere pagina 28).
• Per dischi SVCD, ogni volta che si preme SUBTITLE nella fase 1, si alterneranno il tipo di sottotitolo e OFF (disattivato).

Selezione della lingua dell'audio

DVD VIDEO DVD AUDIO DVD VR VCD SVCD DivX

1 Premere AUDIO durante la riproduzione di un disco contenente diverse lingue audio.

Es.:

Schermo TV

• Ogni qualvolta si preme il pulsante, la lingua dell'audio si modifica. La lingua dell'audio può anche essere cambiata premendo cursore ▲/▼.
• Per un codice lingua del tipo "AA", fare riferimento a "Codici lingua" (vedere pagina 42).
• Le indicazioni "ST", "L" e "R" visualizzate durante la riproduzione di dischi VCD, SVCD o DVD VR rispettivamente corrispondono a "Stereo", "Audio sinistro" e "Audio destro".
• Con i dischi DivX sullo schermo del televisore appare esclusivamente il numero corrispondente alla lingua.

2 Per rimuovere la finestra attendere che trascorrano alcuni minuti oppure premere ENTER.

NOTA

È inoltre possibile eseguire l'operazione con la barra del menu (vedere pagina 28).

Selezione di una angolatura della visuale

DVD VIDEO DVD AUDIO

(solo per immagini in movimento)

1 Premere ANGLE durante la riproduzione di una scena con più angolature di visuale.

Es.:

Schermo TV

- Ogni qualvolta si preme il pulsante, l'angolatura della visuale si modifica. L'angolatura può anche essere cambiata premendo cursore ▲/▼.

2 Attendere alcuni secondi o premere ENTER per uscire dalla finestra.

NOTA

È inoltre possibile eseguire l'operazione con la barra del menu (vedere pagina 28).

Ingrandimento dell'immagine (ZOOM)

DVD VIDEO DVD VR VCD SVCD ASF DivX MPEG1 MPEG2 DVD AUDIO JPEG

(solo per immagini in movimento)

1 Premere ZOOM durante la riproduzione o durante la pausa.

• Ogni qualvolta si preme il pulsante, viene modificato l'ingrandimento dell'immagine.
• Per JPEG, non è possibile cambiare l'ingrandimento dell'immagine durante la riproduzione per diapositive.

2 Selezionare la porzione che si vuole visualizzare con il cursore ▲/▼/◄/►.

- Per riprendere la riproduzione normale, selezionare "ZOOM OFF" nella fase 1.

NOTA

Durante la riproduzione di file ASF, può accadere che i pulsanti ▲/▼/◄/► non funzionino nella fase 2.

Regolazione del tono dell'immagine (VFP)

DVD VIDEO DVD VR VCD SVCD JPEG ASF DivX MPEG1 MPEG2 DVD AUDIO

(solo per immagini in movimento)

1 Premere VFP durante la riproduzione o la pausa.

Verrà visualizzata l'impostazione corrente sullo schermo del televisore.

NORMAL GAMMA 0 BRIGHTNESS 0 CONTRAST 0 SATURATION 0 TINT 0 SHARPNESS 0

2 Premere cursore ◀/► per selezionare la modalità VFP.

• Si consiglia di selezionare "NORMAL" in condizioni normali, o "CINEMA" se la stanza è scura. Dopo aver selezionato "NORMAL" o "CINEMA", passare alla fase 7.
• Quando si è selezionato "USER 1" o "USER 2", è possibile eseguire la regolazione nei particolari nelle operazioni successive alla fase 3.

3 Premere cursore ▲/▼ per selezionare una voce da regolare.

4 Premere ENTER.

Es.: Schermo TV GAMMA 0

5 Premere cursore ▲/▼ per cambiare il valore.

• GAMMA: Consente di regolare la gamma se il colore neutro risulta troppo chiaro o troppo scuro. La luminosità dell'area scura e chiara viene conservata.
- BRIGHTNESS: Consente di regolare la luminosità se l'immagine risulta complessivamente troppo chiara o troppo scura.
- CONTRAST: Consente di regolare il contrasto se le posizioni lontana e vicina risultano non naturali.
- SATURATION: Consente di regolare la saturazione se l'immagine tende al bianco o al nero.
- TINT: Consente di regolare la sfumatura se il tono della pelle non è naturale.
- SHARPNESS: Consente di regolare la nitidezza se l'immagine risulta poco nitida.

6 Premere ENTER.

Per regolare altre voci, andare alla fase 3.

7 Premere VFP per uscire dalla finestra.

NOTA

• Se non viene eseguita alcuna operazione per numerosi secondi durante la procedura, le impostazioni eseguite fino a quel punto saranno memorizzate automaticamente.
• "VFP" è un'abbreviazione di "Video Fine Processor".

Per una maggiore chiarezza dei dialoghi (CLEAR VOICE)

DVD VIDEO DVDAUDIO DVDRV VCD SVCD CD MP3 WMA ASF DivX MPEG1 MPEG2

Premere DVD LEVEL/» durante la riproduzione.

In tal modo le voci musicali o i dialoghi del film si udiranno in modo chiaro.

- Ogni qualvolta si preme e mantiene premuto il pulsante la funzione di schiarimento della voce si attiva o si disattiva.

NOTA

La funzione di schiarimento della voce opera solamente con i dischi multicanale codificati per il canale centrale.

TV/VIDEO 3D PHONIC DISPLAY OPENCLOSE FM A AUX DIMMER GROUP/TITLE MUTING K CHANNEL AUDIO + + VOL + + - + - AUDIO TV DVD/CD SLOW SLOW TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/M RETURN SCAN MODE VPP

Creazione di un sonoro realistico (3D PHONIC)

I due diffusori producono un effetto simile al sonoro in surround.

1 Premere 3D PHONIC durante la riproduzione.

Es.:

Schermo TV

3D PHONIC

OFF

- Ogni qualvolta il pulsante viene premuto, la modalità 3D PHONIC si modifica come segue:

- Quando 3D PHONIC è attivato, l'indicazione "3D PHONIC" viene visualizzata e gli indicatori di 3D PHONIC si accendono sulla finestra del display.

NOTA

• 3D PHONIC funziona per i diffusori e le cuffie.
• Quando si produce rumore o il suono viene distorto, impostare 3D PHONIC su OFF (disattivato).
• Questa funzione non è utilizzabile con alcuni dischi DVD Audio.
• La funzione 3D PHONIC non opera con i dischi ASF/DivX/MPEG1/MPEG2 ed inoltre non produce alcun effetto audio anche quando appare “ACTION”, “DRAMA” o “THEATER”.

Regolazione del livello di riproduzione (DVD LEVEL)

DVD VIDEO DVD VR

L'audio di DVD VIDEO può essere registrato ad un livello inferiore (volume) rispetto alla maggior parte degli altri tipi di dischi. Se la differenza non è di gradimento dell'utente, regolare il livello DVD.

1 Premere DVD LEVEL/ durante la riproduzione.

• Ogni volta che si preme il pulsante, il livello si alterna tra “NORMAL” (normale), “MIDDLE” (medio) e “HIGH” (alto).
• Selezionare il livello mentre si ascolta la riproduzione.

NOTA

• Il livello DVD funziona solo per la riproduzione di un disco DVD VIDEO o DVD VR.
• Anche se il livello DVD viene modificato, il livello di uscita del terminale di uscita audio digitale rimarrà immutato.

Immagini migliori (SCAN MODE)

Nella modalità Progressive è possibile ottenere immagini migliori.

IMPORTANTE

• Per vedere le immagini nella modalità progressiva è necessario collegare il sistema e il televisore per mezzo del cavo video componente.
• Se tuttavia il televisore in uso non è provvisto del terminale d'ingresso video componente mantenere l'impostazione della modalità interallacciata.

Tenere premuto SCAN MODE per 4 secondi quando non è caricato alcun disco o quando il disco è fermo.

- Ogni volta che si tiene premuto il pulsante, la modalità di scansione si alterna tra "PROGRESSIVE" e "INTERLACE".

NOTA

Modalità progressiva:

Tutte le linee di scansione saranno visualizzate insieme. È possibile ottenere immagini con risoluzione più alta rispetto a quelle della modalità interallacciata.

Modalità interallacciata:

È un metodo di immagine convenzionale. Apparirà, in alternanza con l'altra metà, una metà delle linee di scansione visualizzate nella modalità progressiva.

DVD AUDIO

TV/TV 3D PHONIC DISPLAY OPEN/CLOSE FM A AUX DIMMER GROUP/TITLE MUTING TV CHANNEL AUDIO VOL VOL AUDIO TV DVD/CD SLOW SLOW TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/MI RETURN SCAN MODE CLOCK/TIMER VFP 1 2 3 SET/OP LINK 4 5 6 CANCEL 7 8 9 SLEEP TV RETURN 10 0 100+ 10 ≥10 A.STANDBY PLAY MODE FM MODE MEMORY BASS TREBLE REPEAT A-B REPEAT + + - - S.WFR OUT PTY SELECT PTY SEARCH DISPLAY TA/Name/Info DISPLAY MODE

NOTA

Impostare il selettore modalità del telecomando su AUDIO prima di usare i tasti numerici.

Riproduzione del gruppo Bonus

Alcuni dischi DVD AUDIO contengono un gruppo speciale, chiamato "gruppo Bonus".

NOTA

Questa operazione può essere eseguita quando l'indicazione "BONUS" s'illumina sulla finestra del display dell'unità principale.

1 Premere GROUP/TITLE >> ripetutamente durante la riproduzione per selezionare un gruppo bonus.

Viene visualizzata l'indicazione "KEY____" sullo schermo del televisore e sulla finestra del display dell'unità principale.

- Il gruppo bonus normalmente è registrato come ultimo gruppo.

2 Premere i tasti numerici per inserire in codice pin (4 cifre).

Il metodo relativo al codice pin può variare a seconda del disco.

3 Premere ENTER.

- Quando viene inserito un codice pin corretto, l'indicazione "BONUS" scompare e inizia la riproduzione del gruppo bonus.

- Se si è inserito un codice scorretto, riprovare ad inserire il codice pin corretto.

Immagini fisse consultabili (B.S.P.)

In alcuni dischi DVD AUDIO sono registrate delle immagini fisse, tra le quali vi sono delle immagini chiamate B.S.P. (immagini fisse consultabili). È possibile consultare queste immagini come se si sfogliassero delle pagine.

NOTA

Questa operazione può essere eseguita quando l'indicazione "B.S.P." s'illumina sulla finestra del display dell'unità principale.

1 Premere PAGE durante la riproduzione.

Ogni qualvolta si preme il pulsante, viene visualizzata l'immagine fissa successiva. È inoltre possibile sfogliare le immagini usando il cursore ▲/▼.

Es.:

Schermo TV

2 Per rimuovere la finestra attendere che trascorrano alcuni minuti oppure premere ENTER.

DVD VIDEO DVD AUDIO DV VR VCD SVCD CD ASF DivX MPEG1 MPEG2

SLOW TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/MI RETURN SCAN MODE VFP CLOCK/TIMER 1 2 3 SET/OFTINK 4 5 6 CANCEL 7 8 9 SLEEP TV RETURN 10 0 100+ A.STAND/BY PLAY MODE FM MODE MEMORY BASS TREBLE REPEAT-A-B REPEAT

NOTA

- Impostare il selettore modalità del telecomando su AUDIO prima di usare i tasti numerici.

- Questa operazione può essere eseguita quando un disco è presente nel cassetto. Alcune funzioni potrebbero non funzionare quando il disco è fermo.

1 Premere ON SCREEN due volte.

La barra di stato e la barra del menu saranno visualizzate sullo schermo del televisore.

Barra di stato DVD-VIDEO Dolby D 3/2.1ch TITLE 33 CHAP 33 TOTAL 1:25:58 TIME OFF CHAP. 1/3 1/5 1/3 Barra del menu

L'esempio illustrato sopra è per DVD VIDEO.

2 Premere cursore ◀/▶ per selezionare una voce desiderata.

3 Premere ENTER.

• La funzione selezionata può essere impostata. Per il contenuto dell'impostazione, fare riferimento a "Elenco funzioni" di seguito.
• La funzione attualmente attiva appare evidenziata in blu.
• Per eliminare la barra del menu è sufficiente premere ON SCREEN.

Elenco funzioni

Per le funzioni che non hanno una descrizione speciale delle operazioni, premere cursore ▲/▼ per selezionare e premere ENTER per attivare.

TIMESelezione tempo su display	Selezionare la funzione per cambiare le informazioni di tempo nella finestra del display sull'unità principale e nella barra di stato. Ogni volta che si preme ENTER si alternano diverse visualizzazioni sul tempo. DVD VIDEO/DVD AUDIO (funzionamento durante la riproduzione) TOTAL: tempo di riproduzione trascorso del titolo/gruppo corrente. T.REM: tempo di riproduzione rimanente del titolo/gruppo corrente. TIME: tempo di riproduzione trascorso del capitolo/traccia correnti. REM: tempo di riproduzione rimanente del capitolo/traccia correnti. DVD VR (funzionamento durante la riproduzione) TOTAL: tempo di riproduzione trascorso del titolo/gruppo corrente. T.REM: tempo di riproduzione rimanente del titolo/gruppo corrente. CD (funzionamento durante la riproduzione)/VCD/SVCD TIME: tempo di riproduzione trascorso della traccia corrente. REM: tempo di riproduzione rimanente della traccia corrente. TOTAL: tempo di riproduzione trascorso del disco corrente. T.REM: tempo di riproduzione rimanente del disco corrente.
Modalità di ripetizione	Vedere pagina 22.
Ricerca in base al tempo	Vedere pagina 20.
CHAP. → / TRACK→Ricerca capitolo (DVD VIDEO/ DVD VR)/ricerca traccia (DVD AUDIO)	Seleziona capitolo/traccia. Premere i tasti numerici per immettere il numero di capitolo/ traccia e premere ENTER Es.: 5: 5 24: 2 → 4
Lingua audio/Audio (DVD VIDEO/ DVD AUDIO/VCD/SVCD)	Vedere pagina 24.
Lingua sottotitoli (DVD VIDEO/ DVD VR/SVCD)	Vedere pagina 24.
Angolatura visuale(DVD VIDEO/DVD AUDIO)	Vedere pagina 24.
PAGECambio pagina (DVD AUDIO)	Sfoglia immagini fisse (B.S.P.) registrate su un disco DVD AUDIO (vedere pagina 27).

Informazioni visualizzate sulla barra di stato

DVD VIDEO/DVD AUDIO/DVD VR (l'esempio illustrato di seguito si riferisce a DVD VIDEO)

DVD-VIDEO Dolby D 3/2 1ch TITLE 33 CHAP 33 TOTAL 1:25.58 Tempo Stato della DVD VIDEO/DVD VR: riproduzione Numero capitolo in riproduzione DVD AUDIO: Numero gruppo in riproduzione DVD AUDIO: Numero traccia corrente DVD VR: Numero del programma originale (PG) o della lista di riproduzione (PL) corrente.

VCD/SVCD/CD/ASF/DivX/MPEG1/MPEG2 (l'esempio illustrato di seguito si riferisce a CD)

CD RANDOM TRACK 33 TIME 0:25:58 Modalità di riproduzione Tempo Stato della riproduzione (Vedere pagina 15.) VCD/SVCD/CD: Numero traccia corrente ASF/DivX/MPEG1/MPEG2: Stato della modalità di ripetizione

NOTA

Il segno dello stato della riproduzione ha lo stesso significato del segno della guida su schermo (vedere pagina 15).

TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/MI RETURN SCAN MODE VFP CLOCK/TIMER 1 2 3 SET/OP LINK 4 5 6 CANCEL 7 8 9 SLEEP TV RETURN 100+ 10 0 ≥10 A.STANDBY PLAY MODE FM MODE MEMORY

Le impostazioni iniziali del sistema possono essere cambiate a seconda dell'ambiente in cui viene usato il sistema.

NOTA

- Impostare il selettore modalità del telecomando su AUDIO prima di usare i tasti numerici.

- La parte superiore e inferiore della schermata delle preferenze potrebbero non essere visualizzate su un televisore a grande schermo. Regolare le dimensioni dell'immagine sul televisore.

Operazioni di base

Premere SET UP con il disco fermo o senza disco nel cassettino (verrà visualizzata l'indicazione "NO DISC").

- Sul televisore verrà visualizzata la seguente schermata.

LANGUAGE MENU LANGUAGE ENGLISH AUDIO LANGUAGE ENGLISH SUBTITLE ENGLISH ON SCREEN LANGUAGE ENGLISH

- Procedere con le operazioni seguendo la descrizione sullo schermo del televisore.

LANGUAGE

NOTA

• Se la lingua selezionata non è registrata sul disco, verrà visualizzata la lingua sostitutiva.
• Per un codice lingua come "AA", fare riferimento a "Codici lingua" (vedere pagina 42).

Voci Indice
MENU LANGUAGE	Consente di selezionare la lingua per il menu di DVD VIDEO.
AUDIO LANGUAGE	Consente di selezionare la lingua audio per DVD VIDEO.
SUBTITLE	Consente di selezionare la lingua dei sottotitoli per DVD VIDEO.
ON SCREEN LANGUAGE	Consente di selezionare la lingua visualizzata sulle schermate di preferenza.


Vocilndice ( : impostazione iniziale)
MONITOR TYPE	Consente di selezionare un metodo di visualizzazione adatto al proprio televisore.16 : 9:Da selezionare con lo schermo TV di normale panoramicità. 4 : 3 LB (Letter Box):Selezionare questa opzione se il formato dello schermo è 4:3. Durante la visualizzazione di immagini wide screen, ai margini inferiore e superiore dello schermo appariranno delle barre nere.4 : 3 PS (Pan Scan):Selezionare questa opzione se il formato dello schermo è 4:3. Durante la riproduzione di immagini wide screen non appariranno le barre nere. (Se il disco non è compatibile con Pan Scan, l'immagine sarà visualizzata nel formato Letter Box).
PICTURE SOURCE	Selezionare una voce adatta alla sorgente video.AUTO:Il tipo di sorgente video (un video o un film) viene selezionato automaticamente.FILM:Selezionare questa opzione quando si desidera vedere un film o un video registrato con metodo di scansione progressiva.VIDEO:Selezionare questa opzione quando si desidera vedere un video normale.
SCREEN SAVER	Selezionare la modalità Screen Saver scegliendo tra ON / OFF (la modalità Screen Saver si attiva quando non è stata eseguita alcuna operazione per circa 5 minuti dall'ultima visualizzazione di un'immagine fissa).
FILE TYPE Selezionare una voce adatta al tipo di file.AUDIO :Selezionare questa opzione quando si vuole riprodurre file MP3/WMA.STILL PICTURE:Selezionare questa opzione quando si vuole riprodurre file JPEG.VIDEO:Selezionare questa opzione quando si vuole riprodurre file ASF/DivX/MPEG1/MPEG2.

AUDIO

Voci Indice (	impostazione iniziale)
DIGITAL AUDIO OUTPUT	Selezionare un tipo di segnale di uscita tra i seguenti che siano compatibili con il dispositivo collegato al terminale di uscita audio digitale (amplificatore A/V, ecc.). (Vedere la tabella delle voci di preferenza e dei segnali di uscita.)PCM ONLY:Dispositivo corrispondente solo al formato lineare PCM.DOLBY DIGITAL/PCM:Decodificatore Dolby digital o un dispositivo avente la stessa funzione.STREAM/PCM :Decodificatore DTS/Dolby digital o un dispositivo avente la stessa funzione.
DOWN MIX Consente di cambiare il segnale dal terminale di uscita digitale di DVD VIDEO a seconda del dispositivo collegato. Selezionare questa opzione quando “DIGITAL AUDIO OUTPUT” è impostato su “PCM ONLY”.DOLBY SURROUND:Un dispositivo integrato nel decodificatore Dolby Pro Logic.STEREO :Un dispositivo ordinario.Quando è attivata l'opzione 3D PHONIC, Down Mix non funziona.
D (Dynamic).RANGE COMPRESSION	Consente di regolare le differenze tra un volume alto e un volume basso durante la riproduzione a volume basso (solo per DVD registrati con Dolby digital).AUTO :D. Range Compression funziona automaticamente.ON:D. Range Compression funziona sempre.

OTHERS

Voci Indice ( : impostazione iniziale)
RESUME	Selezionare ON /OFF. (Vedere pagina 18)
ON SCREEN GUIDE	Selezionare ON /OFF. (Vedere pagina 15)
DivX REGISTRATION	Il sistema dispone di un proprio codice di registrazione. Se necessario è possibile verificare il codice di registrazione. Una volta riprodotto un disco per il quale il codice di registrazione del sistema viene sovrascritto per motivi di protezione dei diritti d'autore.

Tabella delle relazioni tra le voci di preferenza di DIGITAL AUDIO OUTPUT e i segnali d'uscita

Durante la riproduzione di alcuni DVD, i segnali digitali possono venire emessi con 20 bit o 24 bit (al bitrate originale) attraverso il terminale OPTICAL DIGITAL OUT, purché i dischi non siano protetti dalla duplicazione.

FM A GROUP/TITLE AUX DIMMER MUTING TV CHANNEL AUDIO VOL AUDIO TV DVD/CD SLOW SLOW TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/41 RETURN SCAN MODE CLOCK/TIMER 1 2 3 SETOP LINK 4 5 6 CANCEL 7 8 9 SLEEP TV RETURN 100+ 10 0 ≥10 A STANDRY PLAY MODE FM MODE MEMORY

NOTA

Impostare il selettore modalità del telecomando su AUDIO prima di usare i tasti numerici.

Selezione di una stazione

1 Premere FM o AM.
2 Premere |◀◀/▶▶| per selezionare la stazione (frequenza).

Sintonizzazione automatica:

Tenere premuto ◀◀◀/▶▶ finché il sistema inizia la ricerca, quindi rilasciare il pulsante. Durante la ricerca s'illumina l'indicatore AUTO. Quando il sistema si sintonizza su una stazione con segnale di forza sufficiente, la ricerca si interrompe automaticamente. Per interrompere la ricerca manualmente, premere ◀◀◀/▶▶.

Sintonizzazione manuale:

Ogni volta che viene premuto |◀◀/▶▶, la frequenza cambia.

- Quando l'unità si sintonizza su un programma stereo FM, sul display s'illumina anche l'indicatore ST (Stereo).

NOTA

Se il programma FM stereo su cui si è sintonizzati è disturbato da rumore, la ricezione può essere migliorata premendo FM MODE per passare alla modalità mono. Se si preme di nuovo FM MODE, o ci si sintonizza su un'altra stazione, la modalità di ricezione ritorna automaticamente su stereo.

Preimpostazione delle stazioni

Preimpostando le stazioni nel sistema si facilita la sintonizzazione su una stazione.

Il sistema memorizza fino a 30 stazioni FM e fino a 15 stazioni AM.

1 Selezionare la stazione che si desidera memorizzare (per la modalità di selezione si prega di vedere la colonna a sinistra).
2 Premere MEMORY.

L'indicazione "MEMORY" lampeggia sulla finestra del display per qualche istante.

3 Selezionare il numero che si desidera memorizzare premendo i tasti numerici mentre sta lampeggiando l'indicazione "MEMORY".

• Fare riferimento a “Come utilizzare i tasti numerici” (vedere pagina 15).
• La selezione può anche essere eseguita premendo ◀◀/▶▶.

4 Premere MEMORY mentre il numero selezionato lampeggia

L'indicazione "STORED" viene visualizzata sulla finestra del display e la stazione viene memorizzata.

NOTA

• Memorizzando una nuova stazione sul numero di canale utilizzato per una stazione usata, si cancella tale stazione.
• Una volta memorizzate nuove stazioni, non scollegare il cavo di alimentazione c.a. per spegnere il sistema. In questo caso vengono infatti cancellate le nuove stazioni predefinite.

Sintonizzazione su una stazione predefinita

1 Premere FM o AM e selezionare FM o AM.
2 Premere i tasti numerici per selezionare il numero di memoria di una stazione su cui ci si vuole sintonizzare.

- Fare riferimento a “Come utilizzare i tasti numerici” (vedere pagina 15).

- La selezione può anche essere eseguita premendo ◀◀/▶▶.

Uso del Radio Data System durante la ricezione delle stazioni FM

Radio Data System consente alle stazioni FM di trasmettere un segnale supplementare oltre ai normali segnali del programma. Ad esempio, le stazioni inviano i loro nomi, nonché informazioni sul tipo di programma che trasmettono, vale a dire programmi sportivi, musicali, ecc.

Quando si sintonizza il sistema su una stazione FM che fornisce il servizio Radio Data System, il corrispondente indicatore s'illumina nella finestrella del display.

Con questo sistema, è possibile ricevere i seguenti tipi di segnali Radio Data System:

PS(Program Service)	Mostra i nomi delle stazioni conosciute.
PTY(Program Type)	Mostra il tipo di programma trasmesso.
RT(Radio Text)	Mostra i messaggi di testo trasmessi dalla stazione.
Enhanced Other Network	Vedere pagina 34.

NOTA

• L'Radio Data System non è disponibile per le trasmissioni AM (MW).
• L'Radio Data System potrebbe non funzionare correttamente se la stazione sintonizzata non sta trasmettendo correttamente il segnale Radio Data System o se il segnale è debole.

Per mostrare le informazioni dei segnali Radio Data System

Mentre si ascolta una stazione FM, premere DISPLAY MODE.

Ad ogni pressione del tasto, l'indicazione sulla finestrella del display cambia.

Durante la ricerca, compare l'indicazione "PS" e quindi vengono visualizzati i nomi delle stazioni. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO PS".

Durante la ricerca, viene visualizzato "PTY" e quindi il tipo di programma trasmesso. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO PTY".

Durante la ricerca, viene visualizzato "RT" e quindi i messaggi di testo inviati dalla stazione. Se la stazione non trasmette alcun segnale, sul display viene visualizzato "NO RT".

Frequenza Frequenza della stazione (servizio non Radio Data System).

Relativamente ai caratteri mostrati sulla finestrella del display

Quando appaiono segnali PS, PTY o RT sulla finestra del display, alcuni caratteri e simboli speciali potrebbero non venire visualizzati correttamente.

NOTA

Se la ricerca termina improvvisamente, "PS", "PTY" e "RT" non compaiono sulla finestra del display.

Ricerca di un programma in base ai codici PTY

Uno dei vantaggi del servizio Radio Data System è che consente di individuare un tipo specifico di programma tra i canali predefiniti (vedere pagina 31) specificando i codici PTY.

Per cercare un programma tramite i codici PTY

NOTA

Prima di iniziare l'operazione;

• La funzione di ricerca PTY è applicabile solo alle stazioni predefinite.
• Per arrestare la ricerca in qualsiasi momento, premere PTY SEARCH durante la ricerca.
• Esiste un limite di tempo nell'effettuare le operazioni seguenti. Se l'impostazione viene annullata prima di aver terminato, iniziare di nuovo dalla fase 1.

1 Mentre si ascolta una stazione FM, premere PTY SEARCH.

SELECT PTY

"SELECT PTY" lampeggia sulla finestra del display.

- Mentre "SELECT PTY" lampeggia:

2 Premere PTY SELECT + o PTY SELECT – finché non compare il codice PTY sulla finestra del display.

NEWS

- Per i dettagli, vedere “Descrizione dei codici PTY” (pagina 34).

Mentre il codice PTY selezionato al punto 2 è ancora visualizzato sulla finestra del display:

3 Premere nuovamente PTY SEARCH.

SEARCH

NEWS

Durante la ricerca, "SEARCH" e il codice PTY selezionato si alternano sulla finestra del display.

Il sistema effettua la ricerca tra le 30 stazioni FM preselezionate, si arresta quando trova quella selezionata e si sintonizza su tale stazione.

Per continuare la ricerca dopo il primo arresto Premere di nuovo PTY SEARCH mentre le indicazioni sulla finestra del display lampeggiano. Se non viene individuato alcun programma, sul display viene visualizzato "NOT FOUND".

Descrizione dei codici PTY

NEWS: Notiziario.
AFFAIRS: Programma per argomenti che approfondisce o amplia le notizie: dibattiti o analisi.
INFO: Programmi il cui scopo è fornire consigli in senso lato.
SPORT: Programmi relativi a qualsiasi aspetto degli sport.
EDUCATE: Programmi educativi.
DRAMA: Tutti i radiodrammi e le serie a puntate.
CULTURE: Programmi relativi a qualsiasi aspetto della cultura nazionale o regionale, inclusi lingua, teatro, ecc.
SCIENCE: Programmi relativi alle scienze naturali e alla tecnologia.
VARIED:	Utilizzato per programmi basati principalmente sui dialoghi, quali quiz, giochi con risposte di esperti alle domande del pubblico e interviste a personalità.
POP M: Musica commerciale di interesse popolare.
ROCK M: Musica rock.
EASY M:	Musica contemporanea considerata “musica leggera”.
LIGHT M:	Musica strumentale e opere vocali o corali.
CLASSICS:	Concerti di grandi opere orchestrali, sinfonie, musica da camera, ecc.
OTHER M: Musica che non rientra in nessuna delle altre categorie.
WEATHER:	Programmi meteorologici e previsioni del tempo.
FINANCE:	Aggiornamenti sulla borsa, sul commercio, ecc.
CHILDREN:	Programmi per bambini.
SOCIAL:	Programmi relativi a sociologia, storia, geografia, psicologia e società.
RELIGION:	Programmi religiosi.
PHONE IN:	Programmi che prevedono la partecipazione del pubblico, che esprime le sue opinioni per telefono o in un forum aperto a tutti.
TRAVEL:	Informazioni sui viaggi.
LEISURE:	Programmi relativi ad attività ricreative.
JAZZ:	Musica jazz.
COUNTRY:	Canzoni che derivano dalla tradizione musicale del Sud degli Stati Uniti o che la seguono.
NATION M:	Musica popolare attuale della propria nazione o regione nella lingua nazionale.

OLDIES:	Musica del cosiddetto “periodo d’oro” della musica pop.
FOLK M:	Musica che ha le sue radici nella cultura musicale di una nazione specifica.
DOCUMENT:	Programmi relativi ad argomenti basati su fatti realmente accaduti, presentati con stile investigativo.
TEST:	Trasmissioni per provare apparecchiature o unità di trasmissione di emergenza.
ALARM:	Annunci di emergenza.
NONE:	Nessun tipo di programma, programma non definito o difficile da categorizzare in tipi specifici.

NOTA

La classificazione dei codici PTY per alcune stazioni radio FM può variare rispetto all'elenco riportato sopra.

Passaggio temporaneo a trasmissioni preferite

Un altro comodo servizio Radio Data System è chiamato "Enhanced Other Networks".

Questo servizio consente al sistema di passare temporaneamente a una trasmissione di propria scelta (TA, NEWS e/o INFO) da una stazione diversa, ad esclusione dei seguenti casi:

• Quando si sta ascoltando una stazione non Radio Data System (tutte le stazioni AM e MW, alcune stazioni FM e altre sorgenti).
• Quando il sistema si trova in modalità di attesa.

NOTA

Prima di iniziare le operazioni;

La funzione Enhanced Other Network è applicabile solo alle stazioni preselezionate.

Premere ripetutamente TA/News/Info finché l'indicatore del tipo di programma (TA/NEWS/INFO) desiderato non appare sulla finestra del display.

Ad ogni pressione del tasto, l'indicatore sulla finestrella del display cambia.

TA	Informazioni sul traffico nella zona.
NEWS Notiziario.
INFO Programmi informativi, nel senso più ampio del termine.

Per arrestare l'ascolto del programma selezionato dalla funzione Enhanced Other Network

Premere ripetutamente TA/News/Info finché l'indicatore del tipo di programma (TA/NEWS/INFO) desiderato non scompare dalla finestra del display. Il sistema esce dalla modalità di attesa Enhanced Other Network e ritorna alla stazione selezionata in precedenza.

Esempi del funzionamento del sistema Enhanced Other Network

Caso 1

Qualora non vi sia alcuna stazione che trasmette il programma selezionato

Il sistema continua a restare sintonizzato sulla stazione attuale.

Quando una stazione inizia a trasmettere il programma selezionato, il sistema passa automaticamente a tale stazione. La spia del codice PTY ricevuto inizia a lampeggiare.

Quando il programma termina, il sistema ritorna alla stazione sintonizzata in precedenza, ma la funzione Enhanced Other Network rimane attivata.

Caso 2

Qualora la stazione FM che si sta ascoltando stia trasmettendo il programma selezionato

Il sistema continua a ricevere la stazione, ma l'indicatore del codice PTY ricevuto inizia a lampeggiare.

Quando il programma termina, l'indicatore del codice PTY ricevuto smette di lampeggiare e rimane illuminato, ma la funzione Enhanced Other Network rimane attivata.

NOTA

• Nella modalità di attesa Enhanced Other Network, se si cambia la sorgente da riprodurre, la modalità di attesa Enhanced Other Network viene annullata temporaneamente.
• Se si cambia di nuovo la sorgente su FM, il sistema ritorna alla modalità di attesa Enhanced Other Network.
• I dati della funzione Enhanced Other Network inviati da alcune stazioni potrebbero non essere compatibili con questo sistema.
• La funzione Enhanced Other Network non è operativa per alcune stazioni FM dotate di servizio Radio Data System.
• Quando si ascolta un programma sintonizzato dalla funzione Enhanced Other Network, la stazione non cambia anche se un'altra stazione inizia a trasmettere un programma con gli stessi dati Enhanced Other Network.
• Durante l'ascolto di un programma sintonizzato dalla funzione Enhanced Other Network, è possibile utilizzare solo TA/News/Info e DISPLAY MODE come tasti di comando del sintonizzatore.

TV/VIDEO 3D PHONIC DISPLAY OPEN/CLOSE FM A AUX DIMMER GROUP/TITLE MUTING + CHANNEL AUDIO + VOL + VOL AUDIO TV DVD/CD SLOW SLOW TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/4 RETURN SCAN MODE VFP CLOCK/TIMER 1 2 3 SET/OP LINK 4 5 6 CANCEL 7 8 9 ST CED TV/RESET 100

Ascolto del suono proveniente da un apparecchio audio esterno

Collegare l'altro dispositivo audio al sistema (vedere pagina 10).

1 Premere AUX.

La sorgente diventa AUX.

Ad ogni pressione del tasto la sorgente si alterna tra AUX 1 (sul lato frontale) e AUX 2 (sul lato posteriore).

2 Iniziare l'ascolto con l'altro dispositivo audio.

Per ulteriori informazioni, fare riferimento al manuale di istruzioni del dispositivo.

3 Regolare il volume e la qualità del suono del sistema (vedere pagina 16).

Ascolto del suono proveniente da un apparecchio audio portatile

Con la funzione QP Link (Quick Portable Link) è comodo avviare la riproduzione del dispositivo audio portatile collegato alla presa AUX 1.

• E necessario regolare il volume dell'apparecchio audio portatile ad un livello sufficientemente elevato da consentire al sistema di rilevarne il segnale.
• La funzione QP Link è disponibile anche quando il sistema è in standby.

Tenere premuto SET/QP LINK.

• Ogni qualvolta si preme e si mantiene premuto il pulsante la funzione QP Link si attiva o si disattiva.
• All'attivazione della funzione QP Link appare QPL ON.

Quando la funzione QP Link è attiva, il collegamento di un apparecchio audio portatile alla presa AUX 1 e quindi l'avvio della riproduzione danno corso alle seguenti operazioni:

- Mentre si ascolta un'altra sorgente... Commuta automaticamente la sorgente su AUX 1. (La commutazione da AUX 1 ad un'altra sorgente determina la disattivazione della funzione QP Link.)

- Mentre il sistema è in standby... Accende il sistema e attiva automaticamente la sorgente AUX 1 (ad eccezione del caso in cui il display sia spento).

NOTA

• La commutazione da AUX 1 ad una diversa sorgente mentre è attiva la funzione QP Link determina la disattivazione temporanea di quest'ultima. Per riattivare la funzione QP Link è necessario:
• Premere e mantenere premuto il pulsante SET/QP LINK del telecomando.
• Scollegare e quindi ricollegare l'apparecchio collegato alla presa AUX 1.
• Se si spègne il sistema premendo il tasto 📊/I AUDIO, oppure è il timer preimpostato a spegnerlo mentre la funzione QP Link è attiva, questa verrà disattivata dal sistema stesso. La riattivazione delle funzione QP Link avviene:
• Quando il segnale audio in ingresso alla presa AUX 1 si arresta oppure è eccessivamente debole per circa 30 secondi dallo spegnimento del sistema.
• Quando si riaccende il sistema.
• La funzione QP Link potrebbe attivarsi anche semplicemente collegando o scollegando l'apparecchio alla presa AUX 1. Non si tratta tuttavia di un malfunzionamento.

Regolazione del livello di ingresso audio

Se il suono dell'apparecchio audio collegato alla presa AUX 1 o AUX 2 quando si passa da un'altra sorgente a "AUX" diviene eccessivamente forte oppure eccessivamente debole, il livello dell'ingresso audio può essere variato direttamente attraverso le prese AUX 1 o AUX 2 stesse senza necessità d'intervenire sulla regolazione del volume.

Premere e mantenere premuto AUX per 2 secondi mentre è selezionata la sorgente AUX.

Ogni qualvolta si preme e si mantiene premuto il tasto il livello dell'ingresso audio si alterna tra AUX LEVEL 1 e AUX LEVEL 2.

AUX LEVEL 1:

Da selezionare quando il suono è eccessivamente forte con “AUX LEVEL 2” selezionato. Si raccomanda di utilizzare questa impostazione in caso di collegamento alla presa AUX 1 di un apparecchio audio che non sia di tipo portatile.

AUX LEVEL 2:

Da selezionare durante l'ascolto da un apparecchio audio portatile.

TOP MENU/PG MENU/PL ENTER SET UP ON SCREEN AUDIO SUBTITLE ANGLE ZOOM PAGE DVD LEVEL/MI RETURN SCAN MODE VFP CLOCK/TIMER 1 2 3 SETOP LINK 4 5 6 CANCEL 7 8 9 SLEEP TV RETURN 100- 10 0 10 A.STANDBY PLAY MODE FM MODE MEMORY BASS TREBLE REPEAT A-B REPEAT + + S WFR OUT

Impostazione dell'orologio incorporato

Non è possibile utilizzare i timer senza impostare l'orologio incorporato.

• Per uscire dall'impostazione dell'orologio, premere CLOCK/TIMER.
• Per correggere un valore errato che è stato inserito durante la procedura di seguito, premendo CANCEL si può ritornare alla fase precedente.

1 Premere CLOCK/TIMER.

0:00

- Se l'orologio è già stato impostato in precedenza, premere ripetutamente il pulsante finché l'ora dell'orologio comincia a lampeggiare.

2 Premere cursore ◀/▶ per regolare le ore, quindi premere SET/QP LINK.
3 Premere cursore ◀/▶ per regolare i minuti, quindi premere SET/QP LINK.

L'orologio incorporato è ora in funzione.

Impostazione del timer giornaliero

Utilizzando il timer giornaliero, è possibile svegliarsi ascoltando la canzone preferita.

• E possibile memorizzare fino a tre impostazioni di timer giornaliero; tuttavia solo un timer giornaliero può essere attivato.
• Per correggere un valore errato che è stato inserito durante la procedura di seguito, premendo CANCEL si può ritornare alla fase precedente.

Come funziona il timer giornaliero:

Una volta impostato il timer giornaliero, l'indicatore del timer e l'indicatore del numero del timer (1/2/3) si accendono sul display. Il timer giornaliero si attiva ogni giorno alla stessa ora finché l'impostazione del timer non viene cancellata manualmente o non viene attivato un altro timer giornaliero.

Al momento dell'attivazione:

Il sistema si accende, si sintonizza sulla stazione selezionata oppure inizia a riprodurre il disco corrispondente al capitolo o alla traccia specificata e quindi regola gradualmente il volume sino a raggiungere, dopo circa 30 secondi, il livello preimpostato.

• L'impostazione del timer rimane memorizzata fino a quando viene modificata.
• Per non annullare il timer giornaliero, è possibile modificare la sorgente o regolare il volume dopo l'avvio della riproduzione in modalità del timer giornaliero.

1 Premere CLOCK/TIMER ripetutamente per visualizzare l'indicazione "DAILY 1".

- Ogni volta che si preme il pulsante, l'impostazione dell'orologio cambia nel modo seguente:

2 Premere cursore ◀/▶ per regolare l'ora del timer, quindi premere SET/QP LINK.
3 Premere cursore ◀/▶ per regolare i minuti del timer, quindi premere SET/QP LINK.
4 Ripetere i punti 2 e 3 per impostare il timer in modo diverso.

5 Premere cursore ◀/▶ per selezionare la sorgente di riproduzione, quindi premere SET/QP LINK.

- Ogni volta che si preme il pulsante, l'impostazione dell'orologio cambia nel modo seguente:

• Quando si seleziona il sintonizzatore, premere cursore ◀/▶ per selezionare un canale preimpostato.
• Quando si seleziona “DISC”, è possibile specificare il gruppo e la traccia. Per dischi diversi da MP3/WMA, la selezione del gruppo non è attiva.

6 Premere cursore ◀/▶ per regolare il volume, quindi premere SET/QP LINK.

7 Spegnere il sistema.

Per spegnere l'impostazione del timer

1 Premere CLOCK/TIMER ripetutamente per selezionare l'impostazione del timer.

2 Premere CANCEL per spegnere l'impostazione selezionata.

- L'impostazione del timer si attiva nuovamente premendo SET/QP LINK.

Auto Standby

Se non viene eseguita alcuna operazione per 3 minuti mentre il disco è fermo, il sistema verrà spento automaticamente.

Premere A.STANDBY durante la riproduzione, mentre il disco è fermo, o quando non è caricato alcun disco (viene visualizzata l'indicazione "NO DISC").

L'indicatore A.STANDBY s'illumina sulla finestra del display dell'unità principale.

Quando viene immesso uno stato di fermo (alla fine della riproduzione, per esempio), l'indicatore A.STANDBY inizia a lampeggiare.

Ciò significa che il sistema si spegnerà automaticamente se non è in funzione per 3 minuti. Inoltre, 10 secondi prima che il sistema si spenga, l'indicazione "A.STANDBY" inizia a lampeggiare.

Spegnimento dello standby automatico

Premere A.STANDBY.

L'indicazione "A.STANDBY" si spegnerà sulla finestra del display dell'unità principale.

NOTA

Quando la sorgente è FM, AM o AUX, lo standby automatico non funziona.

Timer di autospegnimento

Quando il tempo specificato è trascorso, il sistema si spegne automaticamente.

Premere SLEEP.

Ogni volta che il pulsante viene premuto, il tempo indicato in minuti sulla finestra del display dell'unità principale cambia.

Modifica del tempo

Riselezionare il tempo premendo ripetutamente SLEEP.

Conferma del tempo

Premere SLEEP una volta mentre si imposta il timer di autospegnimento.

Annullamento della funzione

Premere ripetutamente SLEEP finché non viene visualizzata l'indicazione "SLEEP OFF".

NOTA

La funzione di timer di autospegnimento viene inoltre annullata quando viene spento il sistema.

Blocco cassetti

È possibile bloccare il cassettino del disco per evitare che il disco venga espulso.

Impostazione

Quando il sistema è spento, premere ▲ (Aprire/Chiudere) tenendo premuto ■ (Arresto) sull'unità principale.

Sulla finestra del display dell'unità principale verrà visualizzata l'indicazione "LOCKED".

Annullamento della funzione

Eseguire le stesse operazioni seguite per l'impostazione della funzione.

Sulla finestra del display dell'unità principale verrà visualizzata l'indicazione "UNLOCKED".

Quando si verifica un problema che sembra essere un guasto, controllare i punti di seguito prima di contattare il centro di assistenza JVC.

Alimentazione

■Il sistema non s'illumina.

• Il cavo di alimentazione non è collegato all'unità principale o ad una presa c.a.
  →Collegare il cavo in modo corretto (vedere pagina 11).

Funzionamento

■Non è possibile azionare alcun pulsante.

- Alcune operazioni specifiche non sono consentite per alcuni dischi.

■Il telecomando non funziona.

• Le batterie sono scariche.
→Sostituire le batterie (vedere pagina 6).

■Non è possibile riprodurre il disco.

• Nel caso di dischi DVD VIDEO
  →Controllare il codice di area del disco (vedere pagina 3).
• Sulla finestra del display viene visualizzata l'indicazione "NO PLAY".
  Il disco non può essere riprodotto su questo sistema.
  →Controllare il tipo di disco (vedere pagina 3).

■Non è possibile riprodurre i file MP3/WMA/JPEG/ASF/DivX/MPEG1/MPEG2.

- Il disco inserito può includere file di diverso tipo (MP3, WMA, JPEG, ASF, DivX, MPEG1 o MPEG2). È possibile riprodurre solamente i file il cui tipo è selezionato in "FILE TYPE" (vedere pagina 29).

Le immagini

■Non viene visualizzata alcuna immagine.

• Il cavo video non è collegato correttamente.
  →Pagina 11
• Entrambi i jack del componente video e di S-video sono collegati.
  →Collegare solo uno dei due (vedere pagina 11).

■L'immagine è distorta.

• Un videoregistratore è collegato tra l'unità principale e il televisore.
  →Collegare l'unità principale direttamente al televisore (vedere pagina 11).
• Sebbene questo sistema sia collegato a un televisore non progressivo, la modalità di scansione del DVD è impostata su "PROGRESSIVE".
  →Impostare la modalità di scansione su "INTERLACE" (vedere pagina 26).

■Le dimensioni dello schermo non sono normali.

• Le dimensioni dello schermo non sono impostate correttamente.
  →Impostare “MONITOR TYPE” a seconda del televisore in uso (pagina 29).

■Lo schermo del televisore di oscura.

• È impostata la funzione "SCREEN SAVER".
  →Per disattivare la funzione premere uno qualsiasi dei pulsanti (pagina 29).

Audio

■Manca l'audio.

• I diffusori non sono collegati correttamente. →Pagina 9
• L'emissione del suono viene interrotta. →Pagina 16
• Sulla finestra del display viene visualizzata l'indicazione "NO AUDIO".
  Il disco in questione potrebbe essere una copia illegale.
  →Controllare l'autenticità del disco presso il rivenditore del disco.

■L'audio è basso rispetto al televisore o al video.

• L'impostazione "DVD LEVEL" è su "NORMAL".
  →Selezionare un'impostazione diversa da "NORMAL" (vedere pagina 26).

■Il suono è distorto.

• Il volume è regolato troppo alto.
  →Diminuire il volume (vedere pagina 16).

■Nessun suono viene emesso dal subwoofer.

• La funzione "SUBWOOFER" è spenta.
  → Premere S.WFR OUT per attivarla (vedere pagina 10).

Radio

■Il suono è disturbato durante la ricezione/La ricezione è disabilitata.

• L'antenna non è collegata in modo corretto.
  → Collegare l'antenna in modo corretto (vedere pagina 8).

Varie

■Non è possibile cambiare la lingua audio o dei sottotitoli.

• Il disco non contiene 2 o più lingue.
  → Se sul disco è registrata solo una lingua, non è possibile cambiare lingua (vedere pagina 24).

■Non vengono visualizzati i sottotitoli.

• Il disco non contiene sottotitoli.
  → In un DVD VIDEO senza sottotitoli non è possibile visualizzare sottotitoli.
• La lingua dei sottotitoli è impostata su "OFF". → Specificare una lingua (vedere pagina 29).
• Prima o dopo il punto A e il punto B nella riproduzione ripetuta A-B, non è possibile visualizzare i sottotitoli.

■Non è possibile espellere il disco caricato.

• La funzione Blocco cassetti è impostata.
  → pagina 40

■L'indicazione "LR ONLY" è visualizzata sulla finestra del display (per un DVD AUDIO).

- Poiché, per la traccia in riproduzione il down mix viene inibito per i suoni multicanale, i suoni del diffusore sinistro e destro vengono emessi direttamente (azione normale).

■Mentre è in corso la riproduzione con l'apparecchio audio portatile il sistema si accende automaticamente anche se viene posto in standby dal timer o dall'utilizzatore.

- In tal caso è necessario disattivare la funzione QP Link oppure arrestare la riproduzione dell'apparecchio collegato alla presa AUX 1.

Se il sistema non funziona in modo corretto nonostante le misure eseguite sopra

Molte delle funzioni di questo sistema sono eseguite da micro computer. Se premendo un pulsante qualsiasi non si ottiene un funzionamento normale, scollegare la spina dalla presa, aspettare qualche istante e ricollegare il sistema.

Codici lingua

Codic	Lingua		Codic	Lingua
AA Afar MK Macedone
AB Abcaso ML Malayalam
AF Afrkaans MN Mongolo
AM Amarico MO Moldavo
AR Arabo MR Marathi
AS Assamese MS Malese (MAY)
AY Aymara MT Maltese
AZ Azerbaijani MY Birmano
BA Bashkir NA Nauruano
BE Bielorusso NE Nepali
BG Bulgaro NL Olandese
BH Bihari NO Norvegese
BI Bislama OC Occitano
BN Bengalese OM Oromo (afan)
BO Tibetano OR Oriya
BR Bretone PA Panjabi
CA Catalano PL Polacco
CO Corso PS Pashtu
CS Ceco PT Portoghese
CY Gallese QU Quechua
DA Danese RM Reto-romancio
DZ Bhutani RN Kirundi
EL Greco RO Rumeno
EO Esperanto RW Kinyarwanda
ET Estone SA Sanscrito
EU Basco SD Sindhi
FA Persiano SG Sangho
FI Finlandese SH Serbo-croato
FJ Fiji SI Cingalese
FO Faroese SK Slovacco
FY Frisone SL Sloveno
GA Irlandese SM Samoano
GD Scozzese gaelico SN Shona
GL Galiziano SO Somali
GN Guarani SQ Albanese
GU Gujarati SR Serbo
HA Hausa SS Siswati
HI Hindi ST Sesotho
HR Croato SU Sundanese
HU Ungherese SV Svedese
HY Armeno SW Swahili
IA Interlingua TA Tamil
IE Interlingue TE Telugu
IK Inupiak TG Tagiko
IN Indonesiano TH Tailandese
IS Islandese TI Tigrinya
IW Ebraico TK Turkmen
JI Yiddish TL Tagalog
JW Giavanese TN Setswana
KA Georgiano TO Tonga
KK Kazakh TR Turco
KL Groenlandese TS Tsonga
KM Cambogiano TT Tataro
KN Kannada TW Twi
KO Coreano UK Ucraino
KS Kashmiri UR Urdu
KU Curdo UZ Uzbekko
KY Kirghizo VI Vietnamita
LA Latino VO Volapuk
LN Lingala WO Wolof
LO Lao XH Xhosa
LT Lituano YO Yoruba
LV Lettone ZU Zulu
MG Malgascio
MI Maori

Generali

Alimentazione: 230 V CA, 50 Hz\~

Risoluzione orizzontale: 500 linee

Composite x1: Sincronizzazione negativa 1,0 V (p-p)/75 Ω

S-video x1:	Uscita Y: Sincronizzazione negativa 1,0 V (p-p)/75
	Uscita C: 0,3 V (p-p)/75
Component x1:	Uscita Y: 1,0 V (p-p)/75
	Uscite P_B/P_R : 0,7 V (p-p)/75

Uscita audio

Uscite audio analogiche:

Diffusori X 2

Alimentazione in uscita:

20 W per canale, min. RMS, a 4 Ω a 1 kHz con non più del 10% di distorsione armonica totale

Impedenza di installazione: da 4 Ω a 16 Ω

Cuffie x1: 11 mW/32 Ω

Impedenza di installazione: da 16 Ω a 1 kΩ

Subwoofer x1: 500 mVrms/10 kΩ

Uscita audio digitale:

Ottico x1: da -21 dBm a -15 dBm

Ingresso audio

Ingresso suono: AUX 1: 400 mV/50 kΩ 200 mV/50 kΩ

AUX 2: 1,5 V/50 kΩ

750 mV/50 kΩ

Sintonizzatore

Sintonizzatore FM:

Frequenza di ricezione: 87,50 MHz a 108,00 MHz

Antenna: 75 Ω Tipo non bilanciato

Radio AM (MW):

Frequenza di ricezione: 522 kHz a 1 629 kHz

Antenna: Jack antenna esterna (antenna a telaio)

Diffusore

Tipo: funzionamento)/ Tipo bass-reflex a 1 via a banda completa Schermati magneticamente

Diffusore: 8 cm cono x1

Risposta in frequenza: 55 Hz a 20 000 Hz

Capacità di gestione di energia: 20 W

Impedenza: 4 Ω

Livello di pressione acustica: 82 dB/W •m

Dimensioni (L x A x P): 120 mm x 150,5 mm x 232 mm

Peso: 1,7 kg ciascuno

• Prodotto su licenza dei Dolby Laboratories. "Dolby", "Pro Logic", "MLP lossless" e il simbolo della doppia D sono marchi dei Dolby Laboratories.
• "DTS" e "DTS 2.0+ Digital Out" sono marchi di fabbrica della Digital Theater Systems, Inc.
• “Prodotto DivX® Certified originale” “Riproduce tutte le versioni di video DivX® (incluso DivX® 6) con riproduzione standard di file multimediali DivX®” “DivX, DivX Certified e i relativi logo sono marchi di DivX, Inc. e vengono utilizzati dietro licenza”.
• È VIETATO UTILIZZARE IL PRESENTE PRODOTTO IN QUALSIASI MODO CHE SIA CONFORME ALLO STANDARD VISIVO MPEG-4, SALVO PER USI PERSONALI E NON COMMERCIALI.
• In questo prodotto è integrata una tecnologia di protezione del copyright, a sua volta protetta da brevetti concessi negli Stati Uniti e da altri diritti sulla proprietà intellettuale. L'uso di questa tecnologia di protezione deve essere autorizzato da Macrovision ed è inteso esclusivamente per uso domestico o per altri scopi limitati, se non diversamente autorizzato da Macrovision. L'uso di tecniche di inversione o lo smontaggio è proibito.

Design e specifiche soggetti a variazioni senza preavviso.
