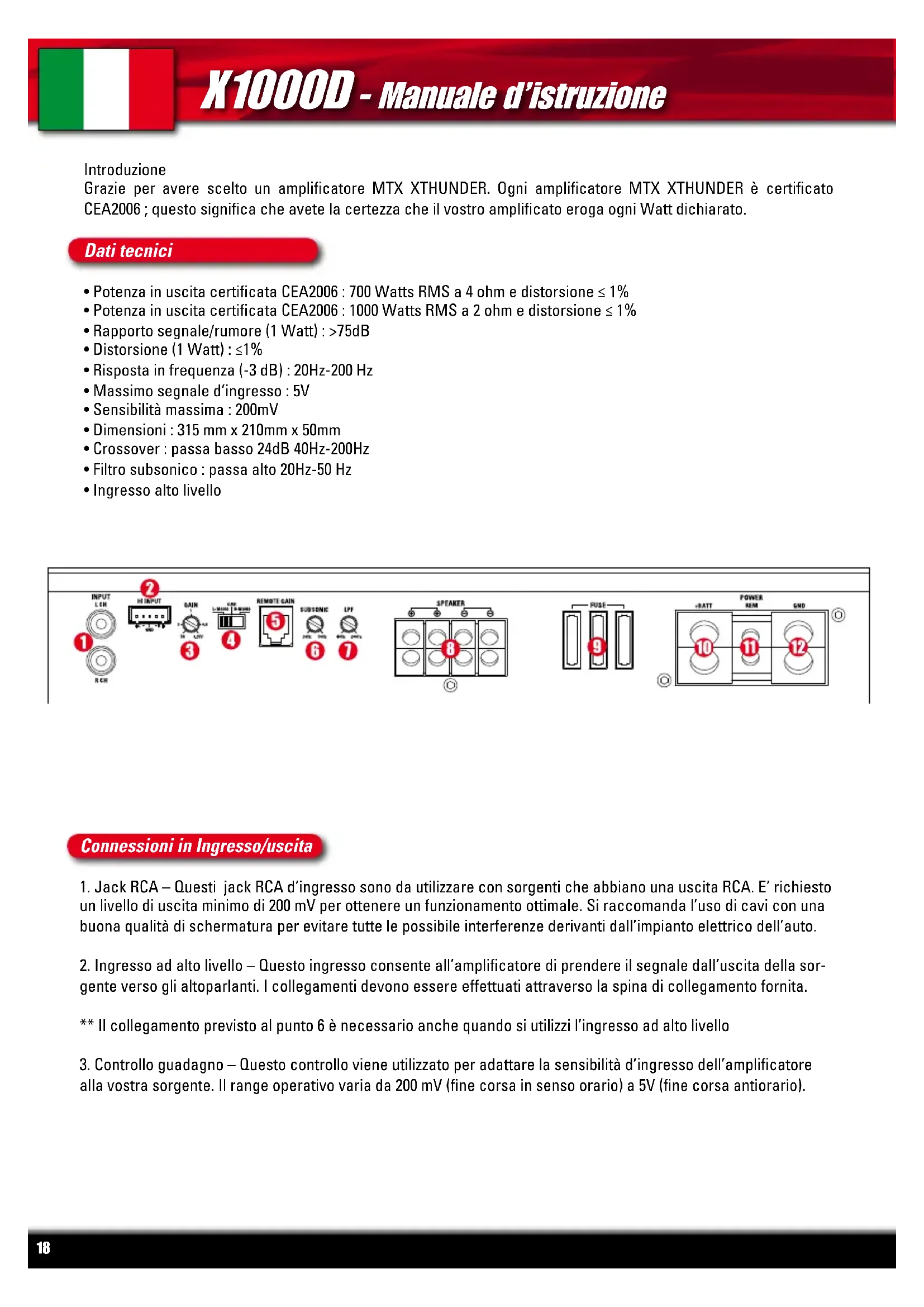

MANUALE UTENTE X1000D MTX Audio

Grazie per avere scelto un amplificatore MTX XTHUNDER. Ogni amplificatore MTX XTHUNDER è certificato CEA2006 ; questo significa che avete la certezza che il vostro amplificato eroga ogni Watt dichiarato.

Dati tecnici

• Potenza in uscita certificata CEA2006 : 700 Watts RMS a 4 ohm e distorsione ≤ 1%
• Potenza in uscita certificata CEA2006 : 1000 Watts RMS a 2 ohm e distorsione ≤ 1%
• Rapporto segnale/rumore (1 Watt) : >75dB
  • Distorsione (1 Watt) : ≤1%
• Risposta in frequenza (-3 dB) : 20Hz-200 Hz
  • Massimo segnale d'ingresso : 5V
• Sensibilità massima : 200mV
• Dimensioni : 315 mm x 210mm x 50mm
  • Crossover : passa basso 24dB 40Hz-200Hz
• Filtro subsonico : passa alto 20Hz-50 Hz
• Ingresso alto livello

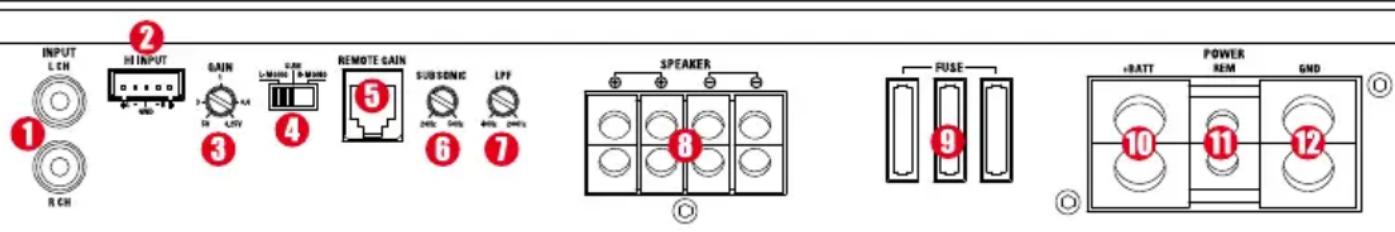

Connessioni in Ingresso/uscita

1. Jack RCA – Questi jack RCA d'ingresso sono da utilizzare con sorgenti che abbiano una uscita RCA. E' richiesto un livello di uscita minimo di 200 mV per ottenere un funzionamento ottimale. Si raccomanda l'uso di cavi con una buona qualità di schermatura per evitare tutte le possibile interferenze derivanti dall'impianto elettrico dell'auto.
2. Ingresso ad alto livello – Questo ingresso consente all'amplificatore di prendere il segnale dall'uscita della sorgente verso gli altoparlanti. I collegamenti devono essere effettuati attraverso la spina di collegamento fornita.

** Il collegamento previsto al punto 6 è necessario anche quando si utilizzi l'ingresso ad alto livello

1. Controllo guadagno – Questo controllo viene utilizzato per adattare la sensibilità d'ingresso dell'amplificatore alla vostra sorgente. Il range operativo varia da 200 mV (fine corsa in senso orario) a 5V (fine corsa antiorario).

2. Selettore di ingresso – Questo selettore è usato per adattare l'ingresso dell'amplificatore all'uscita della sorgente. Se la sorgente è mono, potete selezionare: Mono L (sinistro) o mono R (destro). Se la sorgente ha una uscita stereo, dovete selezionare "SUM" per rendere attivi entrambi i connettore RCA dell'amplificare. In questo modo il segnale stereo viene convertito in segnale mono dall'amplificatore.

3. EBC port – Per collegare il controllo elettronico dei bassi in dotazione. In questo modo è possibile la regolazione dei bassi a distanza.
4. Controllo del filtro subsonico – per selezionare la frequenza desiderata del filtro subsonico (passa alto). Il filtro subsonico protegge i subwoofers dalle frequenze troppo basse che possono danneggiarli.
5. Controllo passa basso del crossover - Questo controllo viene utilizzato per selezionare il passa bassa desiderato del filtro. La frequenza può essere regolata tra 40 Hz e 20 Hz.
6. Terminal altoparlanti – Controllate la polarità degli altoparlanti. Gli altoparlanti, se non collegati correttamente, potrebbero causare una perdita dei toni bassi e/o una qualità sonora povera. Attenzione: gli amplificatori MTX XTHUNDER non sono raccomandati per carichi al di sotto di 20hm stereo o 40hm a ponte.
7. Fusibili – Tutti gli amplificatori MTX XTHUNDER utilizzano dei fusibili tipo ATC. In caso di fusibile bruciato, è necessario sostituirlo con altro dello stesso amperaggio.

Attenzione: il fusibile dell'amplificatore serve per proteggere l'amplificatore stesso da un eventuale sovraccarico. Per proteggere il sistema elettrico della vettura, è necessario utilizzare un fusibili aggiuntivo da posizionare entro 30cm dalla batteria sul cavo 12 V+.

1. Terminale alimentazione – Questo è il connettore d'alimentazione dell'amplificatore e deve essere collegato direttamente al positivo della batteria.

Attenzione mentre fate scorrere questo cavo attraverso l'auto; causa l'elevata quantità di corrente, evitate di avvicinarlo ai cavi d'ingresso RCA, ai cavi antenna o ad altri equipaggiamenti sensibili. E' altresì importante ottenere una connessione ermetica per garantire la prestazione massima.

Suggeriamo l'uso di cavi della sezioni di 35mm2 o più.

1. Terminale "Remote" – L'amplificatore può essere accesso portando 12V a questo terminale Generalmente, questo voltaggio viene fornitore da un cavo della sorgente marcato "remote" oppure "electric antenna".

2. Terminale di massa – E' richiesta una buona qualità di massa affinché il vostro amplificatore possa funzionare al meglio. Utilizzate un pezzo di cavo della stessa dimensione del cavo d'alimentazione per fissare i terminali di massa al telaio dell'auto. Grattate o levigate ogni superficie verniciata per rilevare la parte in metallo ove fissare il cavo di massa.

Installazione & Montaggio

Qualsiasi modifica agli schemi di connessione consigliati, potrebbe danneggiare seriamente l'amplificatore, gli altoparlanti e/o il sistema elettrico della vettura.

Siete quindi pregati di controllare scrupolosamente le connessioni prima dell'accensione.

1. Scollegate il negativo della batteria.

2. Determinate il luogo di montaggio del vostro amplificatore MTX XTHUNDER. Ricordatevi di assicurare un flusso sufficiente d'aria attorno il dissipatore per assicurare un raffreddamento adeguato. Segnate i fori di montaggio dell'amplificatore ed eseguite i fori necessari al montaggio. Prima di forare, assicuratevi che tutti i cavi elettrici come anche i collegamenti alla benzina ed ai freni siano liberi e che non possano interferire in alcun modo nell'installazione.

Montate il vostro amplificatore MTX XTHUNDER.

1. Fate scorrere un cavo d'alimentazione positivo dalla batteria attraverso la paratia parafuoco del motore, usando un passacavi per evitare che il cavo si danneggi. Fatelo scorrere all'interno della vettura e collegate l'estremità al terminale + BATT dell'amplificatore. Lasciate il cavo scollegato dalla batteria.

Note: Assicuratevi di utilizzare la sezione cavi corretta.

1. Installate un interruttore di circuito oppure un fusibile a 30cm dalla batteria. Questo riduce effettivamente il rischio di danneggiamento in caso di corto circuito o incidente.

Assicuratevi che l'interruttore di circuito sia spento o il fusibile scollegato fino al completamento dei collegamenti.

Ora, collegate il cavo d'alimentazione positivo al terminale + della batteria.

1. Trovate un buon punto a massa del telaio e rimuovete la vernice per rilevare il metallo del punto di contatto. Fissate il cavo di massa a quel punto di contatto e collegate l'altra estremità al terminale GND del vostro amplificatore MTX XTHUNDER.

2. Collegare il terminale "amplificatore" o "antenna elettrica" della sorgente al connettore "remote dell'amplificatore MTX XTHUNDER.

3. Collegate I cavi RCA della vostra sorgente ai jack RCA dell'amplificatore MTX XTHUNDER.

Se le uscite RCA (basso livello) non fossero disponibili, collegate il connettore fornito (alto livello) al cavo altoparlanti della sorgente.

1. Collegate gli altoparlanti ai terminali altoparlanti del vostro amplificatore MTX XTHUNDER utilizzando un cavo di una sezione minima di 4mm2.

2. Verificate attentamente tutti i passaggi precedenti, in particolare, i collegamenti elettrici e la connessione dei componenti. Se tutto vi risulta in ordine, potete procedere a ri-collegare il negativo della batteria, accendere l'interruttore di circuito oppure posizionare il fusibile ed iniziare la regolazione dell'amplificatore.

Note: Assicuratevi che il livello "Gain" dell'amplificatore sia completamente verso il basso (girate in senso antiorario) prima di procedere alla regolazione.

Regolazione del guadagno

1. Girate il controllo guadagno dell'amplificatore tutto verso il minimo (in senso antiorario)
2. Aumentate il volume della sorgente fino a circa 3/4 del suo massimo
3. Regolate il guadagno sull'amplificatore fino a sentire distorsioni.
4. Regolate il guadagno verso il minimo fino alla scomparsa delle distorsioni.
5. L'amplificatore è ora calibrato all'uscita della sorgente.

Risoluzione dei problemi

Nessun LED acceso Non arrivare alimentazione remote Fornire +12 V al terminale remote Non arriva alimentazione a massa Fornire +12 V al terminale Connessione a massa insufficiente Controllare connessione a massa Fusibile bruciato Sostituire il fusibile

LED acceso, Volume basso o spento Aumentare il volume Nessun segnale d'uscita Altoparlanti non collegati Collegare gli altoparlanti Controllo guadagno non inserito Inserire il guadagno

Segnale d'uscita distorto Volume della sorgente troppo alto Abbassare il volume Settaggio guadagno troppo alto Abbassare il guadagno dell'amplificatore

Bassi deboli Altoparlanti non collegati in fase

Collegare correttamente gli altoparlanti

Fusibili bruciati

Livello uscita eccessivo Abbassare il volume

L'Amplificatore è difettose

Inviare in assistenza
