MANUALE UTENTE AVR 1710S HARMAN KARDON

Speakers (Altavoces)

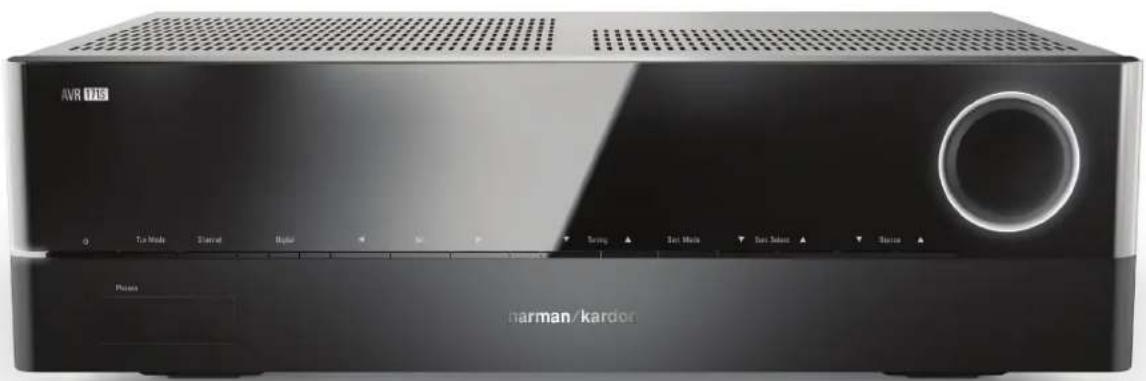

Ricevitore audio/video

HOMI

Manuale dell utente

POSIZIONAMENTO DELL AVR 3

COMANDI DEL PANNELLO ANTERIORE 4

CONNETTORI PANNELLO POSTERIORE 6

FUNZIONI DEL TELECOMANDO DELL'IMPIANTO 8

INTRODUZIONE ALL'IMPIANTO AUDIO HOME THEATER 10

IMPIANTO HOME THEATER TIPICO 10

AUDIO MULTICANALE 10

COLLEGAMENTO DELLE ANTENNE RADIO 18

COME EFFETTUARE LE CONNECTIONI 19

CONNECTION DELLE APPARECCHIATURE IR 20

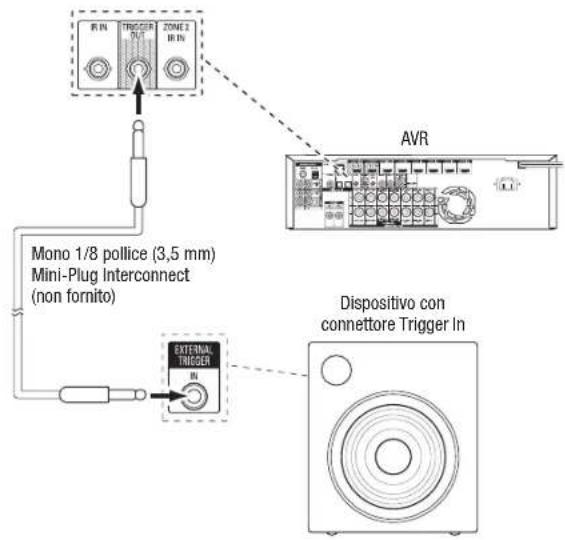

CONNECTIONDELL'USCITA TRIGGER 20

COLLEGAMENTO ALL'ALIMENTAZIONE CA 20

CONFIGURAzione DEL TELECOMANDO 21

INSTALLAZIONDELLE BATTERIE NEL TELECOMANDO 21

PROGRAMMAZIONE DEL TELECOMANDO PER IL CONTROLLO DEI DISPOSITIVI SORGENTE E DEL TV 21

CONFIGURAIZIONE DELL'AVR 22

CONFIGURAIZIONE DELLE SORGENTI 23

CONFIGURAIZIONE DELLA RETE 24

USO DELL'AVR 25

SILENZIAMENTO DEL SUONO 25

ASCOLTO CON LE CUFFIE 25

SELEZIONEDI UNASORGENTE 25

SELECTIONDI UNA MODALITA SURROUND 25

ASCOLTO DELLA RADIO FM E AM 26

RIPRODUZIONE DEI CONTENUTI SU UN DISPOSITIVO USB 26

ASCOLTO DI UN DISPOSITIVO IPOD/IPHONE/IPAD 27

ASCOLTO DI VTUNER (RADIO SU INTERNET) 28

ASCOLTO DEL CONTINUO MULTIMEDIALE TRAMITE LA RETE LOCALE 28

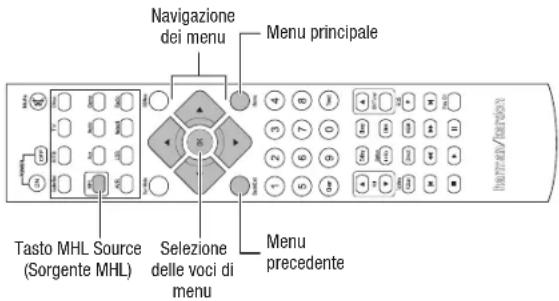

RIPRODUZIONE DI CONTENUTI DA UN ROKU STREAMING STICK 29

ASCOLTO DI MEDIA DA SPOTIFY CONNECT 29

FUNZIONI AVANZATE 29

ELABORAZIONE DELL'AUDIO E AUDIO SURROUND 29

CONFIGURAIZIONE MANUALE DEI DIFFUSORI 30

ASCOLTO IN ZONA 2 33

IMPOSTAZIONI DELL'IMPIANTO 34

SLEEP TIMER (TIMER SOSPENSIONE) 34

AZZERAMENTO DEL PROCESSORE 34

RISOLUZIONE DEI PROBLEMI 35

SPECIFICHE 36

APPENDICE 37

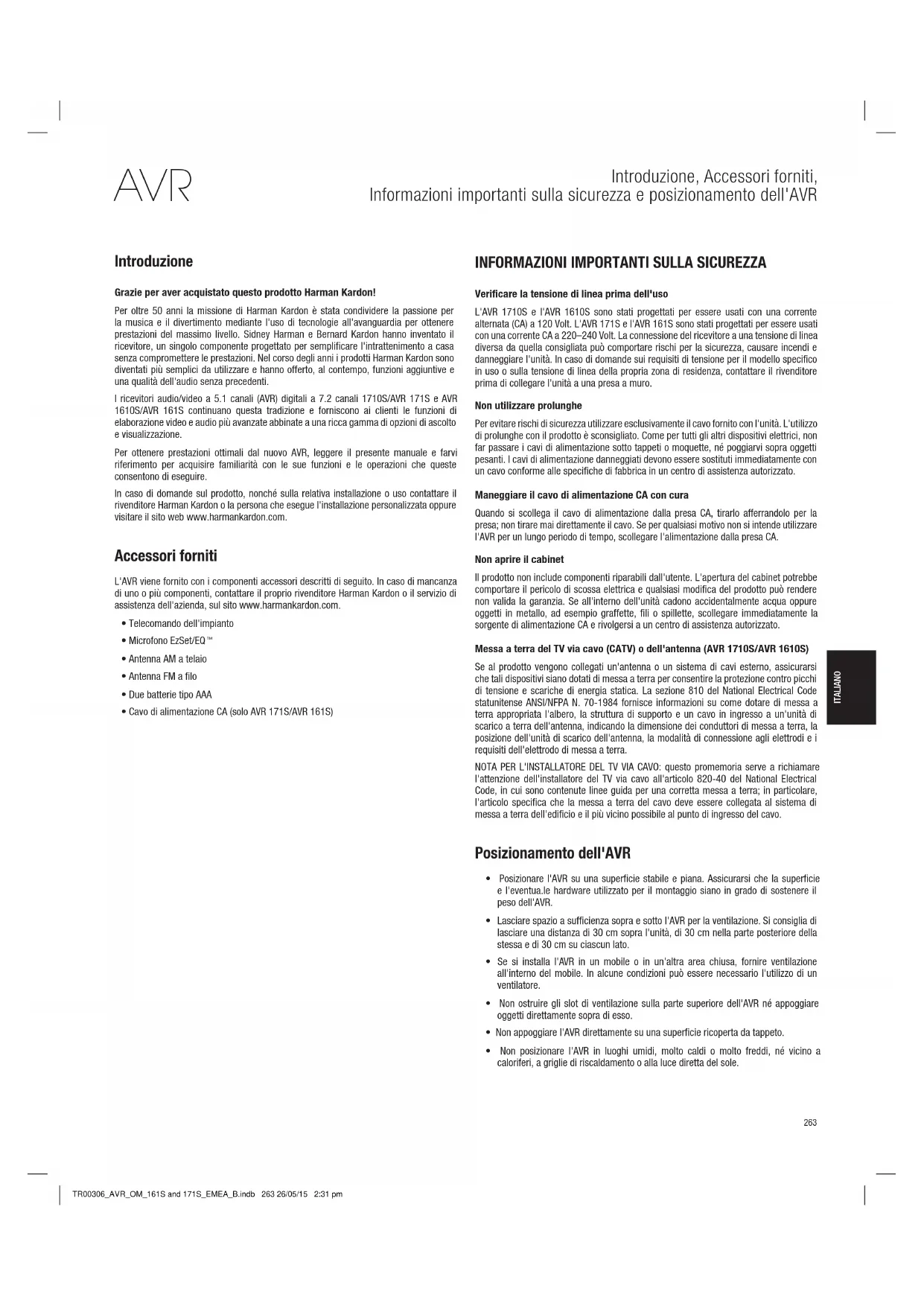

Introduzione

Grazie per aver acquistato quello prodotto Harman Kardon!

Per或者其他 anni la missione di Harman Kardon è stata condidire la passione per la musica e il divertimento mediana l'uso di工程技术 all'avanguardia perOTTENERE prestazioni del massimo livello. Sidney Harman e Bernard Kardon hanno inventato il ricevitore, un singolo componente progettato per simplificare l'intrattenimento a casa nella sua responsa prompettere le prestazioni. Nel corso degli anni i prodotti Harman Kardon sono diventati più simplici da utilizzare e hanno offerto, al contempo, funzioni aggiuntive e una qualità dell'audio sansa precedenti.

I ricevitori audio/video a 5.1 canali (AVR) digitali a 7.2 canali 1710S/AVR 171S e AVR 1610S/AVR 161S continuano esta tradizione e formiscono ai clienti le funzioni di elaborazione video e audio più avanzate abbinate a una ricca gamma di opzioni di ascolto e visualizzazione.

Per ottenere prestazioni ottimali dal nuovo AVR, leggere il presente manuale e farvi riferimento per acquisire familarità con le sue funzioni e le operazioni che questo consentono di esquireq.

In caso di domande sul prodotto, nonché sulla relativa installatione o uso contattare il rivenditori Harman Kardon o la persona che esegue l'installazione personalizzata oppure visitare il site web www.harmankardon.com.

Accessoriforniti

L'AVRiene fornito con i componenti accessori descritti di seguito. In caso di mancanza di uno o più componenti, contattare il proprio rivenditore Harman Kardon o il servizio di assistenza dell'azienda, sul sito www.harmankardon.com.

Telecomando dell'impianto
- Microfono EzSet/EQ
Antenna AM a telaio
Antenna FM a filo
- Due batterie tipo AAA
Cavo di alimentazione CA (solo AVR 171S/AVR 161S)

INFORMAZIONI IMPORTANTI SULLA SICUREZZA

Verificare la tensione di linea prima dell'uso

L'AVR 1710S e l'AVR 1610S sono stati progettati per essere usati con una corrente alternata (CA) a 120 Volt. L'AVR 171S e l'AVR 161S sono stati progettati per essere usati con una corrente CA a 220-240 Volt. La connessione del ricevitore a una tensione di linea diversa da quella consigliata poto comportare rischi per la sicurezza, causare incendi e danneggiare I'unita. In caso di domande sui requisiti di tensione per il modello specifico in uso o sulla tensione di linea della propria zona di Residence, contattare il rivenditore prima di collegare I'unita a una presa a muro.

Nonutilizzare prolonghe

Per evitare rischi di sicurezza utilizzare esclusivamente il cavo fornito con l'unità. L'utilizzo di prolunghe con il prodotto è sconsiglio. Come per tutti gli altri dispositori elettrici, non far passare i cavi di alimentazione sostup tappeti oMQoette, nè poggiarvi sopra oggetti pesanti. I cavi di alimentazione danneggiati devono essere sostituti immediamente con un cavo conforme alle specifiche di fabbrica in un centro di assistenza autorizzato.

Maneggiare il cavo di alimentazione CA con cura

Quando si scollega il cavo di alimentazione nella presa CA, tirarlo afferrandolo per la presa; non tirare mai diretamente il cavo. Se per qualsiasi motivo non si intende utilizzare I'AVR per un lungo periodo di tempo, scollegare l'alimentazione della presa CA.

Non aprire il cabinet

Il prodotto non include componenti riparabili dall'utente. L'apertura del cabinet potrebbe compostare il pericolo di scossa elettrica e qualsiasi modifiche del prodotto vuo rendere non valida la garanzia. Se all'interno dell'unità cadono accidentally acqua oppure oggetti in metallo, ad esempio graffette, fili o spillette, scollegare immediamente la sorgente di alimentazione CA e rivolgersi a un centro di assistenza autorizzato.

Messa a terra del TV via cavo (CATV) o dell'antenna (AVR 1710S/AVR 1610S)

Se al prodotto vengono collegati un'antenna o unsystema di cavi esterno, assicurarsi che tali dispositi siano dotati di messa a terra per consentire la protezione contro picchi di tensione e scariche di energia statica. La sezione 810 del National Electrical Code statunitense ANSI/NFPA N. 70-1984 formisce informazioni su come dotare di messa a terra appropriata l'albero, la struttura di supporto e un cavo in ingresso a un'unità di scarico a terra dell'antenna,indicando la dimensione dei conduttori di messa a terra,la posizione dell'unità di scarico dell'antenna,la modalità di connessioneagli elettrodi e i requisiti dell'elettrado di messa a terra.

NOTA PER L'INSTALLATORE DEL TV VIA CAVO: quello promemoria serve a richiamare l'attenzione dell'installatore del TV via cavo all'articolo 820-40 del National Electrical Code, in cui sono contente linee gestura per una corretta messa a terra; in particolare, l'articolo specifica che la messa a terra del cavo delve essere collegata alsystema di messa a terra dell'edificio e il più vicino possibile al punto di ingresso del cavo.

Posizionamento dell'AVR

• Posizione l'AVR su una superficie stabile e piano. Assicurarsi che la superficie e l'eventua.le hardware utilizzato per il montaggio siano in grado di sostenere il peso dell'AVR.
• Lasciare spazio a sufficientia sopra e quello I'AVR per la ventilazione. Si consiglia di lasciare una distance di 30~cm sopra I'unità, di 30~cm nella parte posteriore della stessa e di 30~cm su ciascun lato.
• Se si installa l'AVR in un mobile o in un'altra area chiusa, fornire ventilazione all'interno del mobile. In alcune condizioni cui esso necessario l'utilizzo di un ventilatore.
  Non ostruire gli slot di ventilazione sulla parte superiore dell'AVR ne appoggiare oggetti direttamente supra diesso.
• Non appoggiare l'AVR direttamente su una superficie ricoperta da tappeto.
  Non posizionare I'AVR in luoghi umidi, molto caldi o molto freddi, né vicino a caloriferi, a griglie di riscaldamento o alla luce diretta del sole.

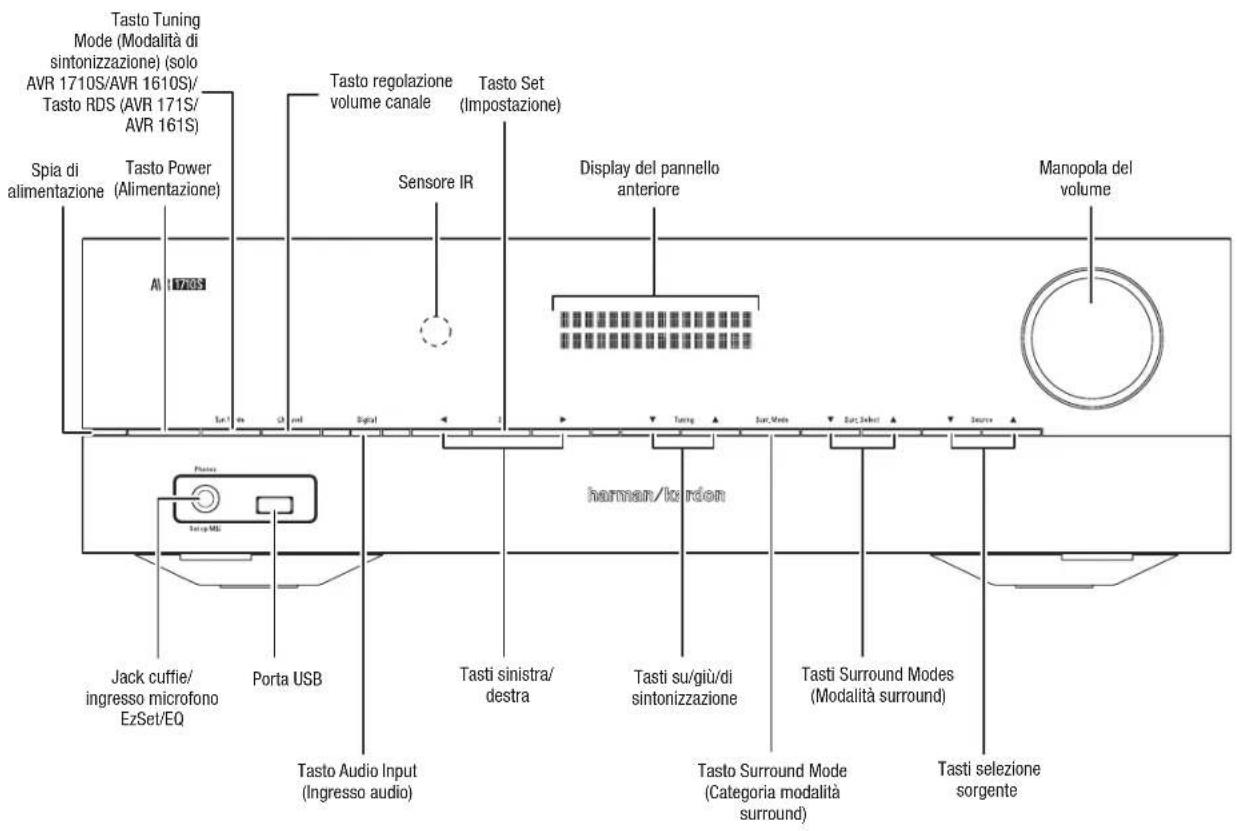

Comandi del pannello anteriore

Comandi del pannello anteriore, continua

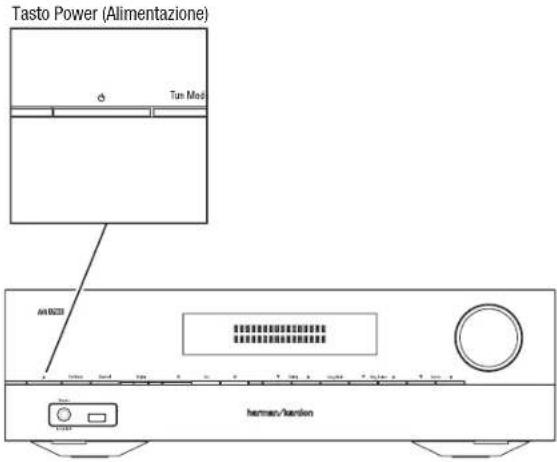

Indicatore di alimentazione/Tasto di accensione: l'AVR presenta tre diverse modalità di accensione:

• Off (Sento) (la spia de alimentazione emette una luce ambra fissa): la modalità Off (Sento) reduces the consumo energetico quando non si utilizza l'AVR. Quando l'AVR è in modalità Off (Sento), non si accende automaticamente né reproduce audio in risposta a uno streaming AirPlay emesso da un dispositivo di rete (solo AVR 1710S/ AVR 171S). Quando l'AVR è in modalità Off (Sento), premie il tasto di accensione per accenderlo. Tenere premuto il tasto di accensione per più di tre secondi per mettere l'AVR in modalità spegnimento quando è accesso. Il display del pannello anteriore indichera "Your device is switched off" (Il dispositivo è spento) per due secondi, poi si spegnerà.
  NOTA: è possible usare il menu System Setup (Configurazione dell'implanto) per impostare l'AVR perché entri automaticamente in modalità spongimento dopo che è rimasto in modalità Sleep (Sospensione) per un determinato periodo di tempo. V.di Impostazioni dell'implanto a pagna 34.
• Sleep (Sospensione) (la spia di alimentazione emete una luce ambra fissa e il display del pannello anteriore indica "Device sleep" (Sospensione del dispositivo)): La modalità Sleep (Sospensione) disattiva alcune parti della circuiteria dell'AVR, ma consente all'AVR di accenderisi automaticamente e riproduire audio in risposta a uno streaming AirPlay o DLNA DMR proveniente da un dispositivo collegato in rete (solo AVR 1710S/AVR 171S). Quando I'AVR è in modalità Sleep (Sospensione), premere il tasto di accensione per accederlo. Tenere premuto il tasto di accensione per meno di tre secondi per mettere I'AVR in modalità Sleep (Sospensione) quando è accesso. Il display del pannello anteriore indichera "Device sleep" (Sospensione del dispositivo) perché I'AVR è in modalità Sleep (Sospensione).
  NOTA: l'AVR entrera automaticamente in modalità Sleep (Sospensione) après 30 minuti di assenza di segnale audio o di inserimenti di comandi dall'utente, a meno che siano attivi USB, iPod, rete locale, vTuner, AirPlay o DLNA DMR. In queste casi l'AVR entrera automaticamente in modalità Sleep (Sospensione) après il numero di ore impostato nell'impostazione dell'impianto Auto Power Off (Specnimento automatico). V.di Impostazioni dell'impianto a pagna 34.
• On (Acceso) (la spia di alimentazione emette una luce bianca fissa): quando l'AVR è acceso è completenesse operativo.

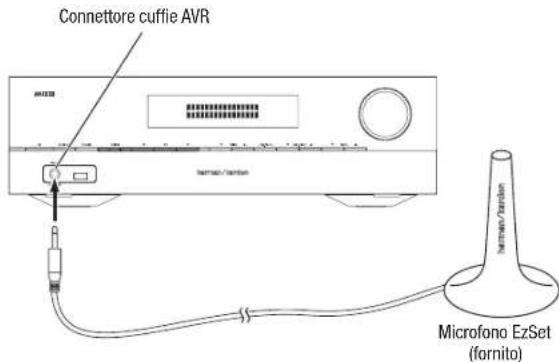

Jack cuffie/ingresso microfono EzSet/EQ: consente di collegare una presa cuffie da 1 / 4'' per ascoitare la musica in privato. Il jack vieneancheutilizzato por connetterile il microfondo in dotazione per la procedura di configurazione EzSet/EQ descritta nella sezione Configurazione dell'AVR per i diffusori a pagina 22.

Tasto Tuning Mode (Modalità di sintonizzazione) (solo AVR 1710S/AVR 1610S): Questoizzatoe di far passare la radio della modalità di sintonizzazione FM manuale (una frequenza alla volta) a quella automatica (ricerca delle frequence con una potenza di segnale accettabile). Il tasto permette inoltere di alternare la radio nella modalità mono a quella stereo quando ci si sintonizza su una stazione FM.

Tasto RDS (solo 171/AVR 161S): quando si ascolta una stazione radio FM che trasmette informazioni RDS, quello tasto attiva le varie funzioni RDS.

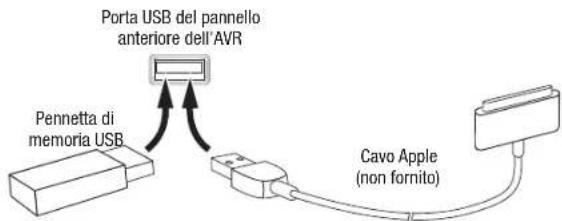

Porta USB: la porta USB può essere utilizzata per la riproduzione dei file audio da un dispositivo Apple iOS® collegato alla porta, nonché per riproduire file audio MP3 e WMA da un dispositivo USB inserito nella porta. Inserire il connettore o il dispositivo nella porta USB con un orientamento che consenta di inserirlo completeness. É possibile inserire o rimuirevare il connettore o il dispositivo in qualiasi momento, perché alcuna procedura di installatione di disinstallazione.

Inoltre, è possible utilizes la porta USB per effettuare degli upgrade del firmware. Se un Upgrade delsysteme operativo dell'AVR sare rilasciatto in futuro, sare possibile scaricarrio nell'AVR tramite但这a porta. Le struzioni completingaro sanno fornite in quell'occasion.

IMPORTANTE: non collegare un PC o altri host/dispositivo di controllo USB alla porta per non danneggiare l'AVR e l'alto disposativo.

Tastodi regolazione del volume del canale: premere questo tasto per attivare la regolazione a livello dei singoli canali. Dopo aver premuto quello tasto, tramite i pulsanti su/giu/Sintonizzazione, selezione il canale da regolare eutilizzare i tasti sinistra/destra per regolare il livello del canale.

Tasto di ingresso audio: premere quello tasto per cancellare la connessione di ingresso audio della sorgente attuale. Tramite i tasti sinistra/destra scorrere ciclicamente tra le connessioni di ingresso e premere il tasto "Set" (Impostare) per assegnare la connessione attualmente visualizzata alla sorgente.

Sensore IR: quello sensore riceve comandi a raggi infrarossi (IR) dal telecomando. Accertarsi che il sensore non sia bloccato.

Tasto "Set" (Imposta): premere quello tasto per selezionare la voce attualmente evidenziata nel menu.

Tasti sinistra/destra:utilizzato quosti tasti per navigare nei menu dell'AVR.

Front-Panel display (Display del pannello anteriore): quello display su due righe visualizzza i messaggi in risposta ai comandi e le modifiche che intervengono nel segnale in ingresso. Durante il normale funzionamento, il nome della sorgente attuale compare nella riga superiore, nelle modalità surround attiva viene visualizzata nella riga inferiore. Quando ilsystemi di menu visualizzato su schermo (OSD) è in uso, vengono visualizzate le impostazioni di menu attuali.

Tasti su/giù/Tasti di sintonizzazione: utilizzare quosti tasti per navigare nei menu dell'AVR. quando la sorgente attiva è la radio,tramite quosti tasti è possible sintonizzato la stazione in base alle impostazioni del tasto modalità di sintonizzazione (v. supra).

Tasto Surround Mode Category (Categoria modalità surround): premere quello tasto per selezione una categoria di audio surround. Ogni volta che viene premuto, cambia la categoria della modalità surround: Auto Select, virtuale, stereo, HARMAN NSP, film musica e videogame. Per Cambiare la modalità audio surround specifica all'interno della categoria, utilizzare i tasti di selezione della modalità surround. Per ulteriori informazioni, consultare la sezione Elaborazione dell'audio e audio surround a pagina 29.

Tasti di selezione della modalità surround: dopo aver selezionato la categoria della modalità surround desiderata, premere quosti tasti per selezione una modalità specifica all'interno della categoria, ad esempio per passare alla modalità Dolby® Pro Logic II Movie alla modalità DTS® NEO:6 Cinema. La disponibilità della modalità surround dipende nella natura del segnate di ingresso sorgente, ossia se è digitale o analogico, e dal numero di canali codificati all'interno del segnate.

Tasti di selezione della sorgente: consentono di selezionare la sorgente attiva.

Manopola del volume: girare esta manopola per alzare o abbassare il volume.

Connettori pannello posteriore

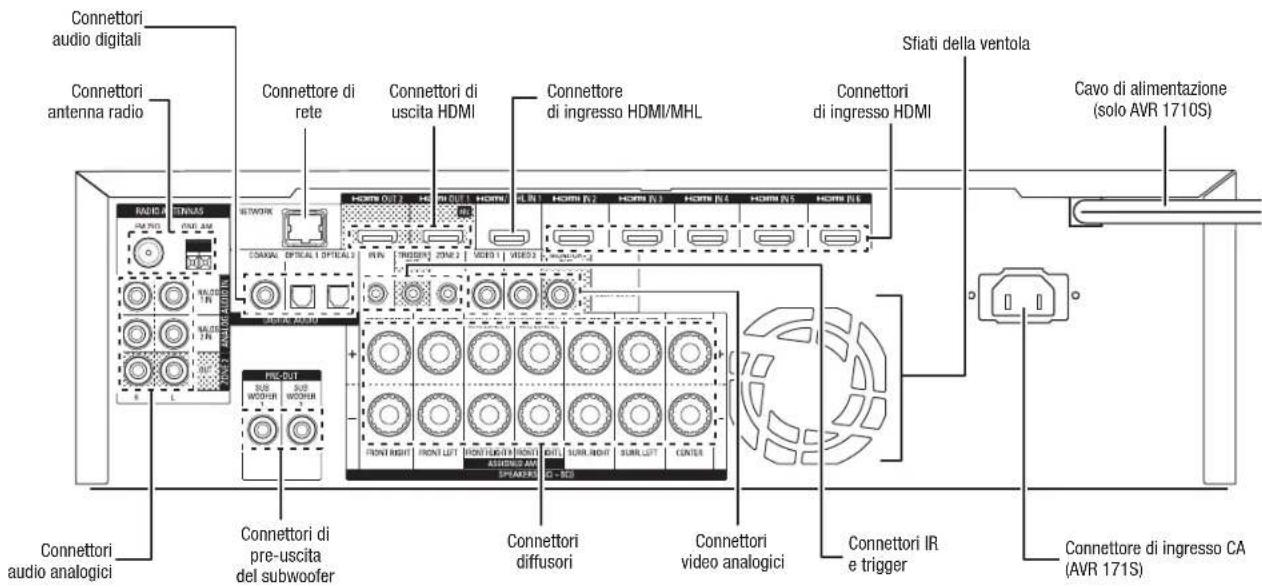

AVR 1710S/AVR 171S

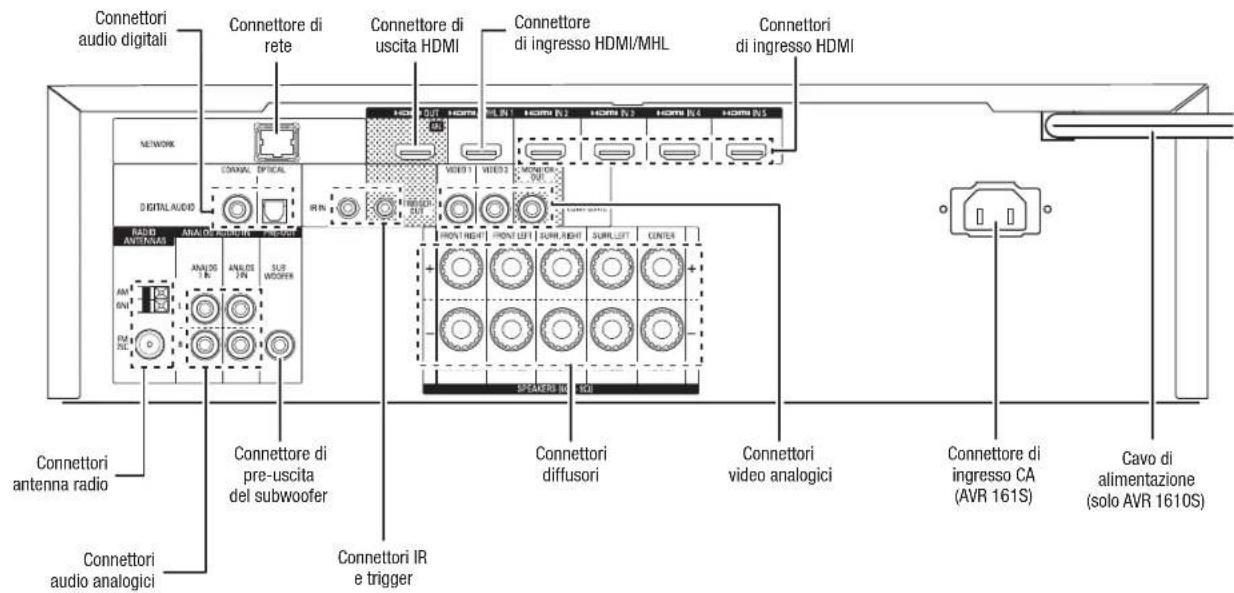

AVR 1610S/AVR 161S

Connettori pannello posteriore, continua

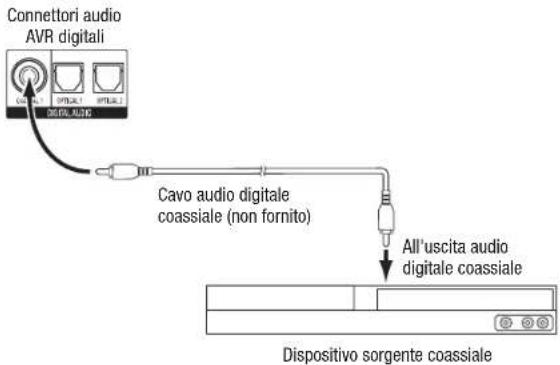

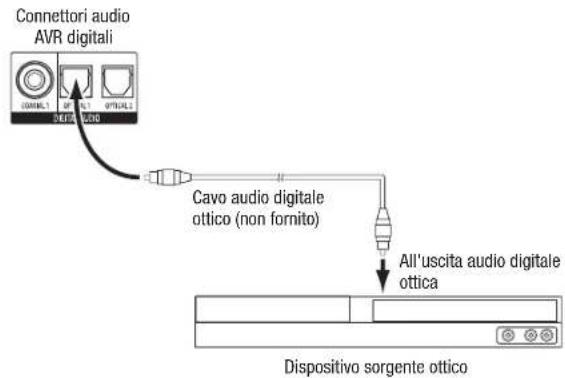

Connettori audio digital: consento di collegare i connettori audio dell'AVR se i dispositivi sorgente, non HDMI, dispongono di uscite digitali. NOTE: eseguire solo un tipo di connessione digitale (HDMI, ottica o coassiale) per agli dispositivo. Per ulteriori informazioni, vedere la sezione Collegamento dei dispositivi sorgente audio e video a pagina 16.

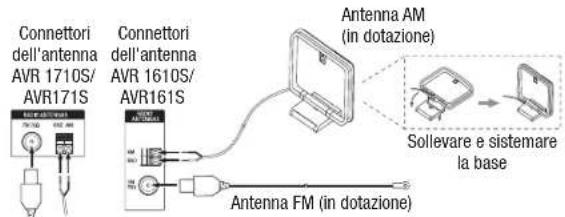

Connettori antenna radio: consentono di collegare le antenne AM e FM fornite ai rispetti terminali per la ricezione radio.

Concessioni audio analogiche: Sono fornit i seguenti connettori audio analogi ci:

• Connettori di ingresso audio analogi: utilizzare quosti connettori di ingresso audio analogi dell'AVR per i dispositivi sorgente non dotati di connettori HDMI o audio digitali. Per ulteriori informazioni, vedere la sezione Collegamento dei dispositivi sorcene audio e video a pagna 16.

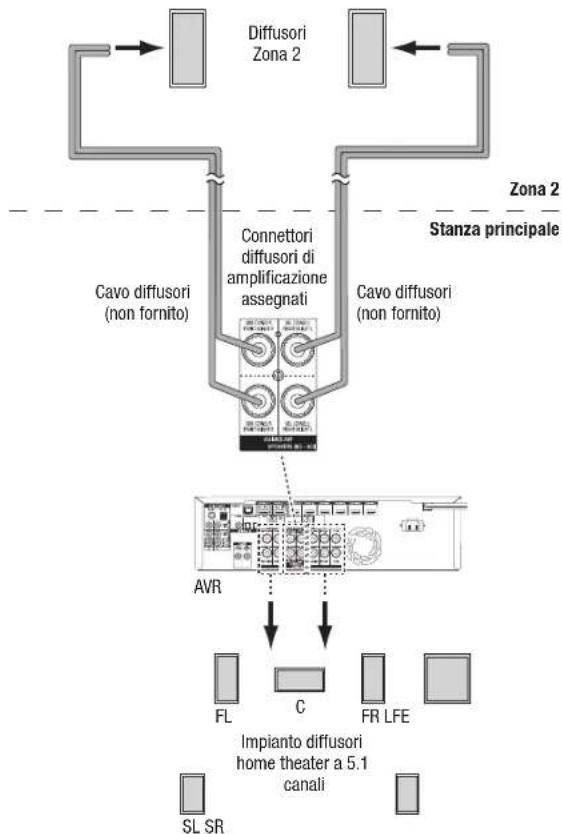

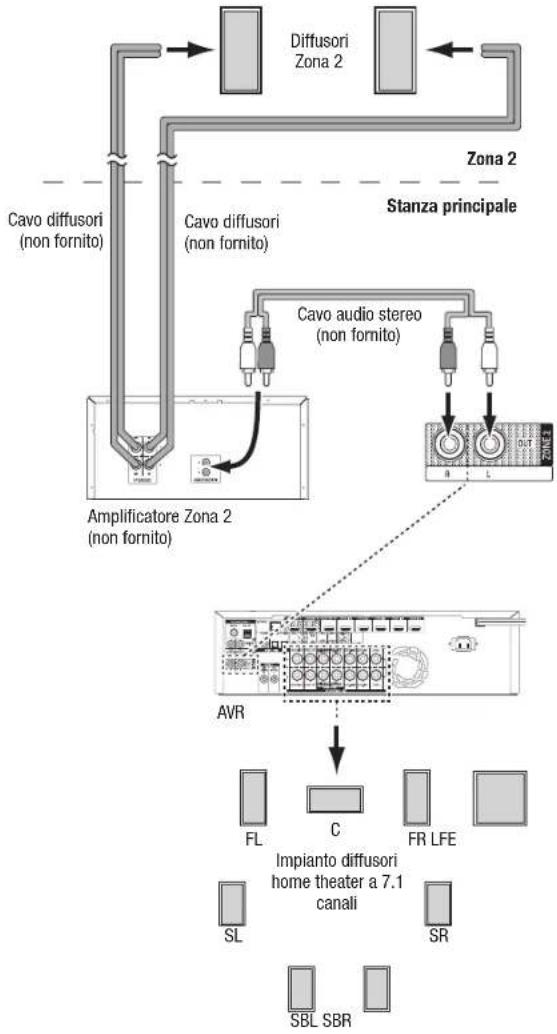

• Connettori Zone 2 Out (solo AVR 1710S/AVR 171S): collegiate questi jack a un amplificatore esterno per alimentare i diffusori nella zona remota di un impianto multiza.

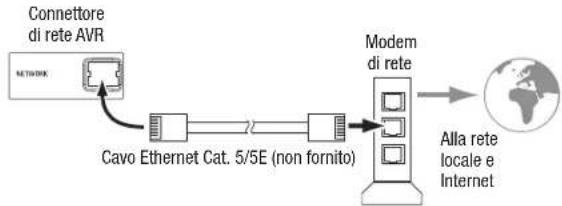

Connettor di rete: se la rete locale è cablata, usare un cavo Ethernet di Cat. 5 o 5E (non fornito) per collegare il connettor network dell'AVR alla rete locale e usufruire di contenuti e radio su Internet da disposistivi compatibili con DLNA⁶ connessi alla rete. Per ulteri informazioni, vedere la sezione Collegamento alla rete locale a pagna 18.

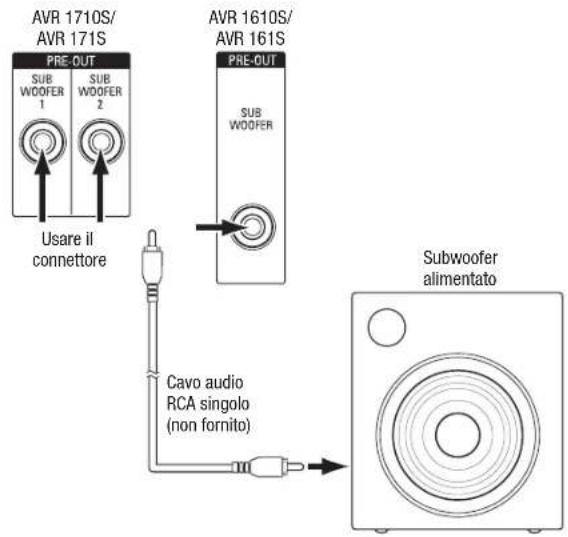

Connettor di pre-uscita del subwoofer: collegare quello jack a un subwoofer amplificato, dotato di ingresso a livello di linea. Per ultorieri informazioni, vedere la sezione Collegamento del subwoofer a pagna 15. NOTE: I'AVR 1710S e I'AVR 171S hanno due connettori subwoofer.

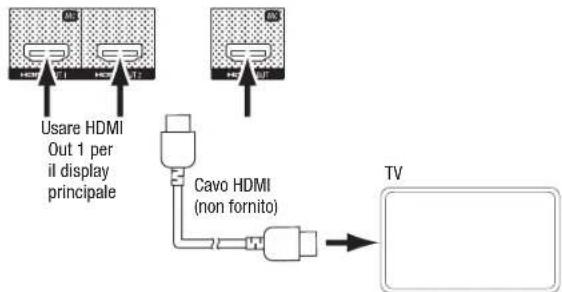

Connettori di uscita HDM: se il TV è dotato di un connettore HDM e si collegano dispositivi sorgente HDMI all'AVR, utilizzare un cavo HDMI (non fornito) per collegare il TV al connettore di uscita HDMI dell'AVR. NOTE: I'AVR 1710S e I'AVR 171S hanno due connettori di uscita HDMI.

Note sull'utilizzo del connettore di uscita HDMI:

• Quando sicollege un display dotato di DVI al connettore di uscita HDMI, è necessario utilizzare un adattatore HDMI-a-DVI ed effetuate una connessione audio separata.
• Assicurarsi che il display dotato di uscita HDMI si conforme allo standard HDCP (High-bandwidth Digital Content Protection). In caso contrario, non collegarlotramite una connessione HDMI;utilizzare inceve una connessione video analogica ed effettuire una connessione audio separata.
• Solo AVR 1710S/AVR 171S: se è stato collegato un TV che supporta il 3D all'uscita HDMI Out 1 e un TV che supporta il 2D all'uscita HDMI Out 2, l'AVR non consentirà la riproduzione quando entrambi i televisioni sono accesi. Per guardare contenuti 3D, spegnere l'AVR ed entrambi i TV, poi prima accederne il TV 3D, poi accederne l'AVR, e infine accederne il dispositivo sorgente 3D. NON riaccendere il TV 2D.

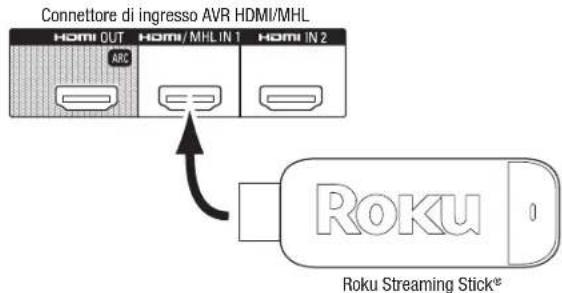

Connettor di ingresso HDMI/MHL: se si dispone di un Roku Streaming Stick o di altri dispositivo che supporta MHL, collegarlo solo a quello connettor di ingresso HDMI/ MHL In. Nel caso in cui non si disponga di un dispositivo MHL, è possible usare quello connettor per un dispositivo che supporta HDMI.

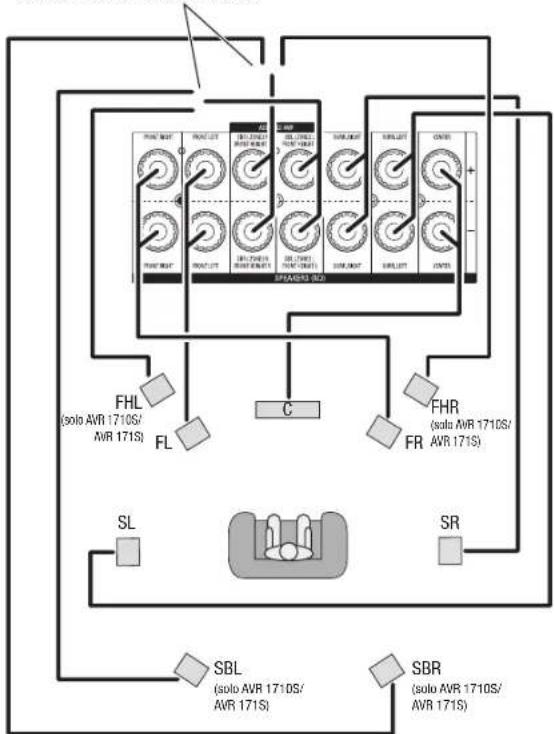

Connettori diffusori: utilizzare il filo del diffusore a due conduttori per collegare ciascun set di terminali al diffusore correto. Per ulteriori informazioni, vedere la sezione Collegamento dei diffusori a pagina 14.

NOTA: I connettori dei diffusori dell'amplificatore assegnato (solo AVR 1710S/AVR 171S) si usano per i canali posteriori surround o alli anteriors di un home theater a 7.1 canali, oppure è possible rissegnarli a una stanza remota per il funzionamento multizona o ai canali alti frontali per il funzionamento Dolby Pro Logic IIz. Per ulteriori informazioni, vedere la sezione Posizioneamento dei diffusori a paglia 11.

Connettori video analogi: sono forniti i seguenti connettori video analogi:

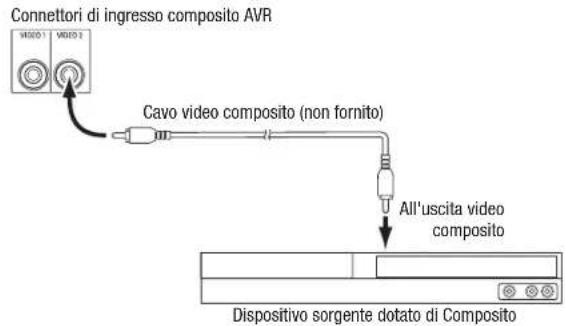

• Connettori di ingresso video composito: è possible utilizzare questi connettori per i dispositivi sorgente video che non disponogo di connettori HDMI. Sara inolte necessario effettuire un collegamento audio dal dispositivo sorgente all'AVR. Per ulteriori informazioni, vedere la sezione Collegamento dei dispositivi sorgente audio e video a pagina 16.

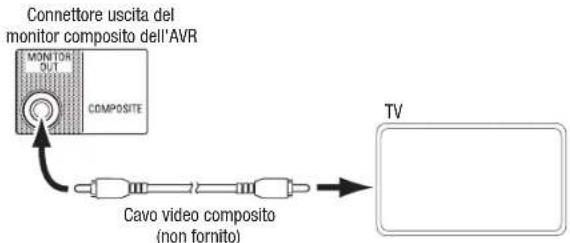

• Connettore di uscita del monitor video composito: se il TV o il display video non sono dotati di un connettore HDMI, oppure se il TV ne è dotato ma si stanno collegando alcuni dispositivi sorgente che presentano solo connettori video composito, è necessario utilizzato un cavo video composito (non fornito) per collegare il connettore di uscita del monitor composito dell'AVR al connettore video composito del TV.

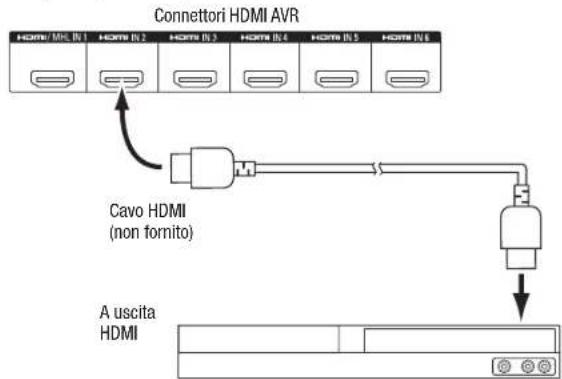

Connettori di ingresso HDMI: una connessione HDMI trasmette segnali audio e video digitali tra dispositivi. Se i dispositivi sorgente sono dotati di connettori HDMI, si consiglia di utilizzarli per ottenere prestazioni audio e video di qualità eccellenne. Poiché il cavo HDMI è in grado di trasportare segnali video e audio, non è necessario effettuire collegamenti audio aggiuntivi per i dispositivi collegati tramite la connessione HDMI. Per ulterori informazioni, vedere la sezione Collegamento dei dispositivi sorgente audio e video a pagna 16.

Connettore IR e trigger: sono formiti i seguenti connettori IR e trigger:

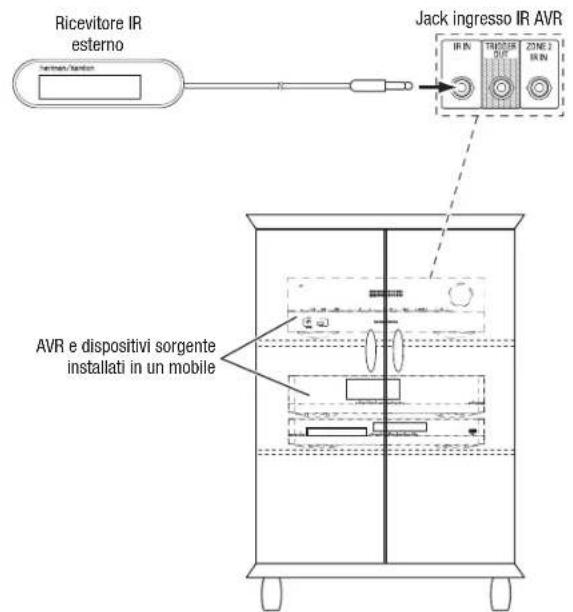

• Connettori di ingresso IR: quando il sensore infrarossi sul pannello anteriore è blocatto (ad es的缘故 when I'AVR viene installato all'interno di un comparto), collegare un ricevitatore a infrarossi opzionale al jack di ingresso infrarossi.
• Connettore trigger 12V: quello connettere fornisce 12V CC onginalvotta si accenda l'AVR. Puo essere usato per accendere o spegnere altri dispositivi come il subwoofer alimentato.

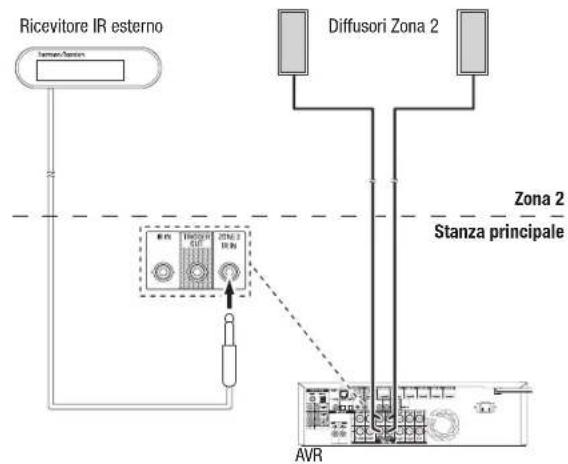

• Connettori di ingresso Zone 2 (solo AVR 1710S/AVR 171S): collegare a un ricevitore IR remoto posto in Zona 2 di un impianto multizona a quello jack per controllare l'AVR alla zona remota.

Sflati delle ventole (solo AVR 1710S/AVR 171S): queste sfiati sono usati alla ventola dell'AVR per raffreddare l'impianto. Mantenere uno spazio di almeno tre pollici (75 mm) alla superficie più vicina per evitare di surriscaldare l'unità. É normale che la ventola resti spenta alla maggior parte dei livelli di volume. Un sensore di temperatura automatico accende la ventola solo quando occurs.

NOTA IMPORTANTE: non bloccare mai gli sfiati della ventola. In caso contrario, I'AVR si potrebbe surriscaldare fino a raggiungere livelli pericolosi.

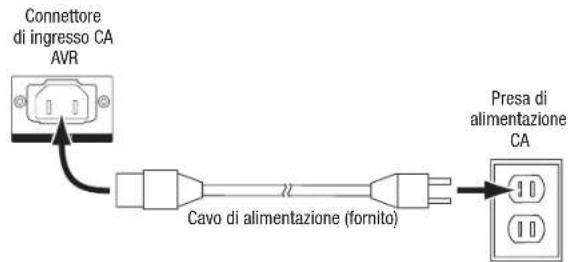

Connettore di Ingrasso CA (solo AVR 171S/AVR 161S): una volta effettuate e verificate tutte le autres connessioni, collegare il cavo di alimentazione CA fornito a esta presa e a una presa a muro non commutata.

Cavo di alimentazione (solo AVR 1710S/AVR 1610S): una volta effettuate e verificate tutte le altre connessioni, collegare il cavo di alimentazione a但这a presa a muro non commutata.

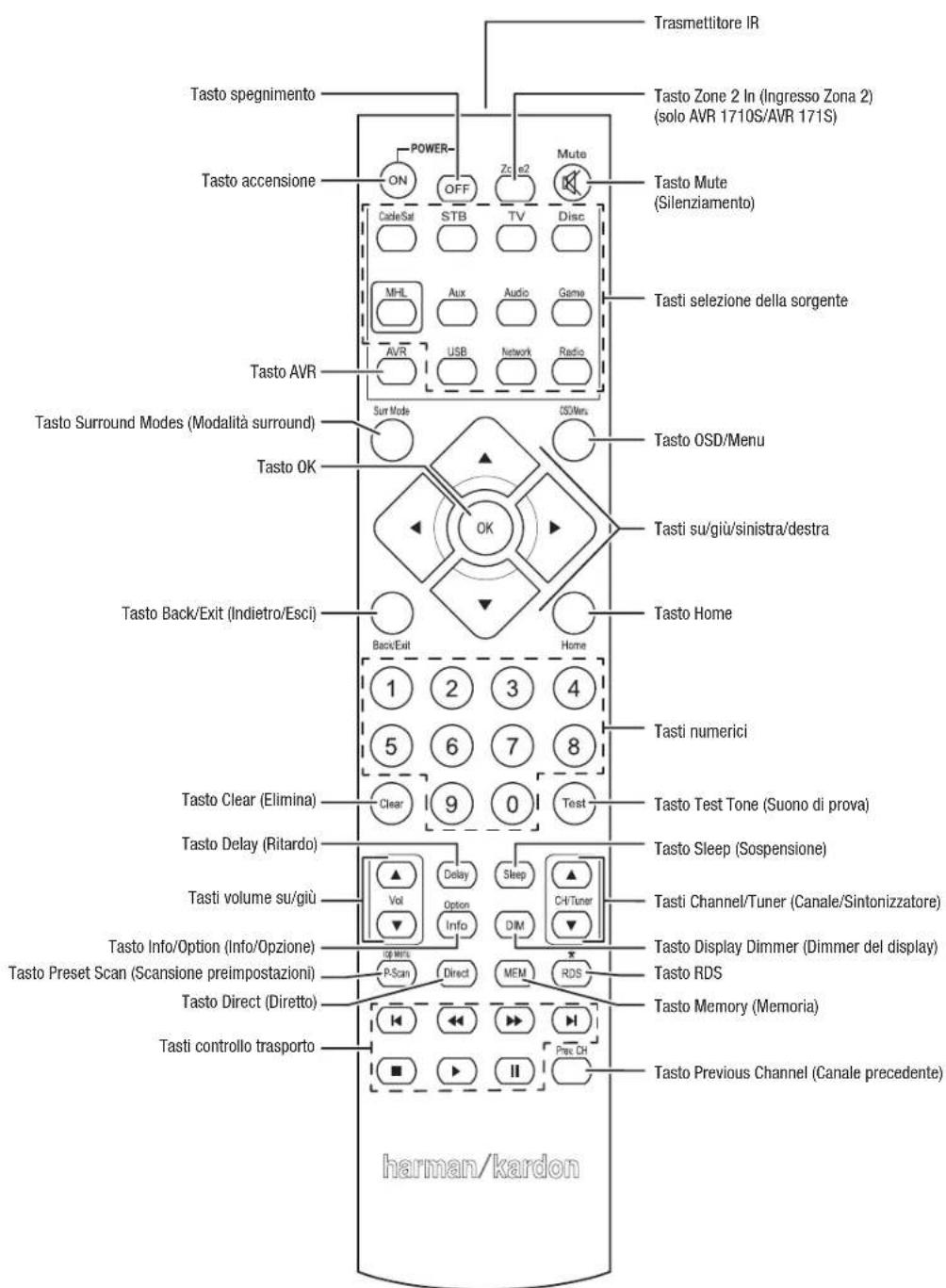

Funzioni del telecomando dell'impiano

AVR

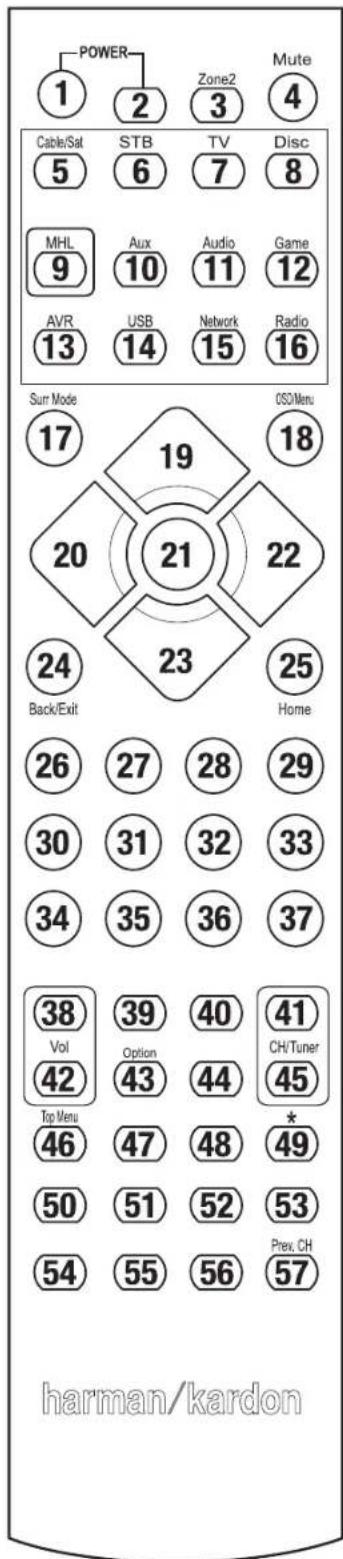

Funzioni del telecomando dell'impianto

Funzioni del telecomando dell'impiano, continua

Con il telecommando dell'AVR,除去 a controllare l'AVR stesso, è possible agire su altri otto dispositivi, incluso un dispositorio iPod/Phone collegato alla porta USB del pannello anteriore dell'AVR. Durante l'installazione è possible programmare sul telecommando i codici per每一天 componente della sorgente (per informazioni sulla programmazione, consultare la sezione Programmazione del telecommando per il controllo dei dispositivi sorgente e il TV/a pagna 21). Per attivare un componente, premerne il tasto di selezione della sorgente per cancellare la modalità di controllo del telecommando.

La funzione di un tasto dipende da quale componente si sta controlling. Consultare la Tabella A13 nell'Appendice per gli eleniichi delle funzioni di agli tipo di componente. La maggior parte dei tasti del telecommando presenta delle funzioni dedicate,anche se i codici specifici trasmessi cambiano a seconda del dispositivo controllato. A causa della grande varietà di funzioni per vari dispositivi sorgente, abbiamo incluso solo poche delle funzioni usate più di frequente sul telecommando: tasti numerici, controlli del trasporto, controlo dei canali del televisione, accesso ai menu e accensione e spegnimento. Tasti dedicati all'AVR: accensione/spegnimento dell'AVR, Modalità surround, Volume, impostazioni del silenziamento e suspENSIONe, sono disponibili sempre,anche quando il telecommando sta controlling un'alto dispositivo.

Tasti di accensione/speedamento: premere questi tasti per accendere l'AVR e metterio in sospensione o spegnerio. Per maggiori informazioni, consulire la sezione Indicatore di alimentazione/tasto di accensione, a pagina 4.

Trasmettitore IR: esta lente consente di trasmettere i codici infrarossi quando si premono i tasti del telecomando.

Tasto Zone 2 In (Ingresso Zone 2) (solo AVR 1710S/AVR 171S): usare questo tasto per selezione se i comandi dell'AVR interesseranno l'area di ascolto principale (Zona 1) o la zona remota di un impianto multizazone (Zona 2). Quando il telecommando è in modalità di controllo Zone 2, il tasto Zone 2 (Zona 2) si accende a agli pressione di un tasto.

Tasto Mute (Silenziameto): premere questo tasto per silenziare i connettori di uscita dei diffusori dell'AVR e il jack delle cuffie. L'audio più essere riattivato premendo nuovoamento.thiso tasto o regolando il volume.

Tasti selezione della sorgente: premere uno di dati tasti per selezione are dispositivo sorgente, ad es., Disc (Disco), Cable/Sat (Cavo/Sat), Radio, ecc. Cosi facendo, si accerderaanche l'AVR e si commuterare il telecomando perché metta in funzione il dispositivo sorgente selezioneato.

• La prima volta che si preme il tasto Radio, l'AVR passa alla banda del sintonizzatore che è stata utilizzata per ultima (AM o FM). Ad agli pressione successiva si cambia la banda.
• Alla prima pressione del tasting USB è possiblefare passare l'AVR all'ultima sorgenteutilizzata (USB o iPod). Ad agli pressione successiva, si altermano le due sorgenti.
• Alla prima pressione del tasting e rete è possibilefare passare l'AVR all'ultima sorgente utilizzata (rete o vTuner). Ad agli pressione successiva, si altermano le due sorgenti.

Tasto AVR: Premere per mettere il telecomando in modalità di controllo dell'AVR.

Tasto Surround Modes (Modalità surround): premere quello tasto per accederere al sost Menu Surround Modes (Modalità Surround). Selezionare una categoria di modalità surround: Auto Select (Sezione automatica), Virtual Surround (Surround virtuale), Stereo, HARMAN NSP, Movie (Filmato), Music (Musica) o Game (Gioco). Quando si selezione la categoria, esta viene evidenziate e la modalità surround cambia.

Per cancellare la modalità surround per la categoria selezionata, navigare fino al menu Surround Mode (Modalità surround) nel menu del display su scherno dell'AVR, selezione la categoria desiderata e usare i tasti sinistra/destra per selezione una delle modalità surround disponibili. Per maggiori informazioni consultare la sezione Funzioni avanzate a pagina 29.

Tasto OSD/Menu: quando il telecommando controlling l'AVR, premere quello tasto per visualizzare il menu del display su schermo (OSD) dell'AVR, quello tasto si usa anche all'interno dei menu del sintonizzato e di un iPod collegato alla porta USB del pannello anteriore dell'AVR, altre che per visualizzare il menu principale su alcuni dispositivi sorsgente.

Tasti su/giùsinaistra/destra: questi tasti si usano per navigare nelsystema menu eutilizzare il sintonizzatore.

Tasto OK: Anything to do, please use the selec tionare le voci dal systema menu.

Tasto Back/Exit (Indletro/Escl): premere quanto tasto per tornare al menu precedente o uscire dal sistema menu.

Tasto Home: premere quello tasto per visualizzare il menu principale per un Roku Streaming Stick™ collegato al connettore MHL/HDMI dell'AVR.

Tasti numerici: quosti tasti consentono di immettere numero per le frequenze delle stazioni radio o per passare alle stazioni preimpostate.

Taste Clear (Elimina): premere quello tasto per cancellare la frequenza radiofonica che si stava scrivendo.

Tasto Test Tone (Suono di prova): premere quello tasto per attivare il rumore di prova che circolaràtrasverso ciascun diffusore, consentendo di regolare i livelli dei singoli diffusori. Usare i tasti su/giù per spostare il rumore a un'alto diffusore e usare i tasti destra/sinistra per cancellare il volume del diffusore attraverso cui viene riprodotto il rumore.

Tasto Delay Adjust (Regolazione del ritardo): premere quello tasto per regolare le due diverse tipologie di impostazione del ritardo (con i tasti su/gi e possibile alternare le impostazioni):

• Lip Sync (Sincronizzazione labiale): QUESTA impostazione permette di risincronizzare i segnali audio e video da una sorgente per eliminare problemi di sincronizzazione labiale. Questi problemi sono emergere quando la parte video di un segnale è sottoposta a elaborazione aggiuntiva nel dispositivo sorgente o nella visualizzazione video. Con i tasti sinistra/destra è possible ridardare l'audio fino a 180 ms.
• Distance (Distanza): queste impostazioni consentono di impostare il ritardo di agli diffusore per compensare la loro distanza nella posizione di ascolto. Utilizzze i tasti su/giù per alternare i vari diffusori delsystema, nelle tasti sinistra/destra consentono di impostare la distanza tra gli那一 diffusore e la posizione di ascolto. Per maggiori informazioni consultare la sezione Configurazione manuale dei diffusori a pagina 30.

Tasto Sleep (Sospensione): premere quello tasto per attivare il timer della sospensione, che consente di spegnere il ricevitatore dopo un determinato periodo di tempo. Ad agli pressione daurrenta il tempo di 10 minuti, fino a 90 minuti, che termina con il messaggio "Sleep Off" (Sospensione disattiva).

Tasti Volume Up/Down (Volume su/gi): premere questi tasti per alzare o abbassare il volume.
Tasti Channel/Tuner (Canale/Sintonizzatore): quando è stata selezionata la radio, premere questi tasti per selezione una statione radio preimpostata. Mentre si utilizza un decoder via cavo, satellite o HDTV o un teilevisore, premere questi tasti per cambiare i canali.
Tasto Info/Option (Info/Opzone): premere per visualizzare le opzioni delle opzioni disponibili per la sorgente attuale.
Tasto Display Dimmer (Dimmer del display): premere quello tasto per oscurare parzialmente o completeness il display dei messaggi del pannello anteriore dell'AVR.
Tasto Preset Scan (Scansione preimpostazioni): quando la sorgente selezionata è la radio, premere quello tasto per riproduire ciascuna delle stazioni radio preimpostate nella'ordine per cinque secondi. Se si premere nuovamente il tasto, si resta sintonizzati sulla stazione attuale.
Tasto RDS (solo AVR 171S/AVR 161S): quando si ascolta una stazione radio FM che trasmette informazioni RDS, quello tasto attiva le varie funzioni RDS.
Tasto Direct (Diretto): premere quello tasto per sintonizzarsi direttamente su una stazione radio usando i tasti numerici per inserime la frequenza.
Tasto Memory (Memoria): premere quello tasto per salvare la radio attuale la stazione come predefinita.
Tasti Transport Control (Controllo del trasporto): dati tasti si usano per controllare i dispositivi sorgente.
Tasto Previous Channel (Canale precedente): quando la sorgente selezionata è il TV, premere quello tasting per passare al canale sintonizzato in precedenza.

Introduzione all'impiano audio home theater

Questa sezione introduittiva consentire alla utente di acquirese familarità con alcuni concetti di base, specificamente correlati ai ricevitori di sono surround multicanale, che amplificcheranno l'impostazione del disposietivo e il relativo utilizzo.

Impianto home theater tipico

Un impianto home theater generalmente include un ricevitore audio/video, che controla i systeme e fornisce amplificazione al diffusori, unlettore di dischi, uncomponente sorgente per le trasmissioni teilevise (scatola di interconnessione, a disco satellitaire, sintonizzato HDTV o antenna collegata al TV), un TV o un display video e più diffusior.

Audio multicanale

Il vantageg principale di un impianto home theater è offerto alla sua capacité di produitre un "audio surround".L'audio surround utilizes diversi diffusori e canali di amplificatori per far immergere gli ascottatori nella presentatione audio/video, augmentando notevolmente la sensatione di realismo.

L'AVR più essere collegato direttamente con fin a sette diffusori e un subwoofer. Ciacun diffusore è provvisto del proprio canale di amplificazione all'interno dell'AVR. Un impianto che include più di due diffusori è denominato impianto multicanale. De seguito viene fornita una descrizione dei principali tipi di diffusori in un impianto home theater.

Diffusori frontali destro e sinistro: i diffusori frontali destro e sinistro vengono utilizzati in un impianto a due canali. In molte modalità audio surround, questi diffusori sono secondari, nelle l'azione principale e, in particolare i dialoghi, vengono riprodotti dal difusore centrale.

Diffusore centrale: quando si guardano film e programmi tevisivi, il diffusore centrale riproduce la maggior parte del dialogo e other informazioni della traccia audio, che vengono anticarate alle immagini. Quando si ascolta un programma musicale, il diffusore centrale consente di create uno spazio acustico compatto nella parte anteriore, dando all'ascoltatore la sensazione realistica di essere davanti all'orchestra.

Diffusori surround destro e sinistro: i diffusori surround destro e sinistro riproducono effetti sonori che contribuiscono a creare un ambiente surround realistico e coinvolgente. Aiutanoanche ricerare effetti sonori direzionali come i voli aerei.

Motti utenti si aspettano che il volume dell'audio riprodotto dai diffusori surround sa elevato come i diffusori anteriors. Tuttavia,anche se tutti i diffusori dell'implanti vengono calibrati per una coproduzione audio di volume omogeneo nella posizione di ascolto, la maggior parte degli artisti utilizza diffusori surround solo per gli effetti ambientali, creando programmi personalizzati per inviare a quosti diffusori una porzione di audio relativamente ridotta.

Subwoofer: un subwoofer è progettato per riproduire esclusamente le frequenze più basse (i bassi profondi) e augmente la riproduzione audio dei diffusori principali più piccoli con gamma limitata, generalmente utilizzati per altri canali. Molti programmi in formato digitale, ad esempio film registrati con ilsystema Dolby Digital, contengono un canale LFE (low-frequency effects, effetti a Bassa frequenza) che è indirizzato al subwoofer. Il canale LFE è in grado di riproduire la potenza del frasstouno di un treno, di un aeroe oppurde di un'esplosione, aggiuendoso realismo ed effetti emotionianti all'impianto home theater. Alcuni utilizzato due subwoofer per aggungere potenza e per riproduire il suono in modo uniforme.

Diffusori posteriori surround sinistro/destro (solo AVR 1710S/AVR 171S): i diffusori dei canali posteriori surround si usano con le modalità surround come il Dolby Digital EX, Dolby Digital Plus, Dolby TrueHD, DTS-E8° (a matrice e discrete), DTS-HD™ High Resolution Audio, DTS-HD Master Audio e le modalità Logic 7° 7.1 progettate per gli impianti a 7.1 canali.

Diffusori frontali destro e sinistro (solo AVR 1710S/AVR 171S): I'AVR include la decodifica Dolby Pro Logic Ilz, che usa i canali dell'amplificatore assegnato dell'AVR come canali aitl frontali. L'aggiunti dei canali aitl frontali, una copia di diffusori supplementari posizionati sopra i diffusori frontali destro e sinistro, produce un'esperienza di suono surround con profundità e dimensione aggiuntive creando il suono simile alla realta che proviene da altezza diverse.

NOTA: è possible impostare l'implante per useare i diffusori posteriori surround o i diffusori alto frontali; non è possible usarli entrambi.

I diffusori del canale posteriore surround e frontale alto sono facoltativi. Se I'impianto non include diffusori destro e sinistro posteriori surround o frontale alto, è possible configurare I'AVR con un impianto di suono surround a 5.1 canali nell'area di ascolto principale e riassegnare gli amplificatori del canali posteriori surround ai diffusori di potenza posti in un'altra stanza di un impianto multizona

Esistono diverse teorie su quale si l modo migliorie di presenterare l'audio surround e di distribuire i suioni di ciascun canale audio ai diffusori dell'impianto di suono surround. Sono inolte stati sviluppati numerousi algoitmi per tentare di ricireare il modo in cui l'audio viene riprodotto nel mondo reale, i quali offrono una vasta gamma di opzioni. Numerose aziende hanno sviluppato technologie audio surround differenti, le quali sono essere riprodotte in modo accurato dall'AVR:

• Dolby Laboratories: Dolby TrueHD, Dolby Digital Plus, Dolby Digital, Dolby Digital EX, Dolby Pro Logic II, Dolby Pro Logic IIx e Ilz (solo AVR 170/AVR 171S).
• DTS: DTS-HD High Resolution Audio, DTS-HD Master Audio, DTS, DTS-ES (discrete e a matrice), DTS Neo:6*, DTS 96/24".
  HARMAN International: HARMAN NSP, Cuffie HARMAN.
• Modalità stereo: modalità generiche che si espandono sullo stereo a due canali tradizionale, incluso lo Stereo 5CH e Stereo 7CH (solo AVR 1710S/AVR 171S).

La Tabella A10 dell'Appendice a pagina 41 presenta una descrizione dettagliata delle varie opzioni di audio surround disponibili nell'AVR. Le modalità di suono surround digitali, come le modalità Dolby Digital e DTS, sono usfuribili solo con programmi dotati di codifica speciale, ad esempio quelli disponibili tramite supporti HDTV, DVD e Blu-ray Disc e le TV satellitari o via cavo digitali. Altre modalità surround sono essere utilizzate con segnali digitali e analogi per creare una presentatione surround differente o per utilizzato un numero di diffusori diverso. La selezione della modalità surround dipende dal numero di diffusori presenti nel systema, dal programma che si desidera guardare o ascoltare e dai gusti personali.

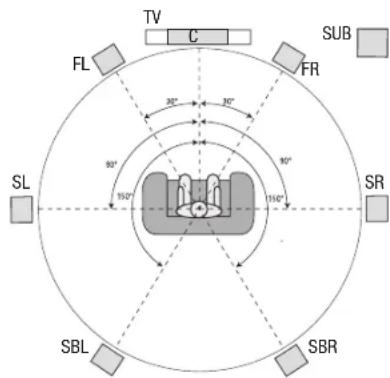

Posizionamento dei diffusori

Determine re los positions por i diffusori dell'impianto seconde leindicazioni del produttore e le caratteristica della stanza di ascolto. Utilizzare le figure riportate di seguito como guida per gli impianti a 7.1 (solo AVR 1710S/AVR 171S) e impianti a 5.1 canali.

Per creare I'ambiente audio surround più realistico, è necessario disporre i diffusori in cercchio con la posizione di ascolto al centro. Ciascun diffusore delve esserevemento posizione angolare affinché venga a trovarsi davanti alla posizione di ascolto. Utilizzaregli schemi riportati di seguito come guida.

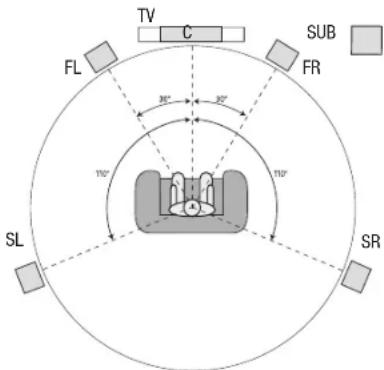

Posizionamento dei diffusori per impianti a 5.1 canali

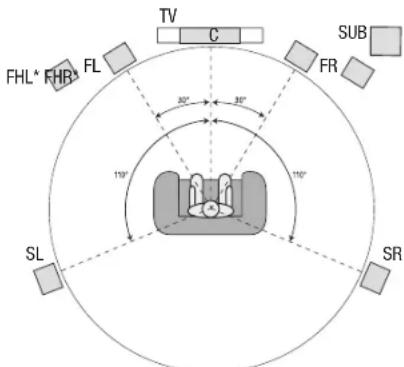

I diffusori FHL e FHR devono stare ad almeno 0,9 m (3 piedi) di altezza rispetto ai diffusori FL e FR.

Posizionamento dei diffusori per impianti a 7.1 canali (solo AVR 1710S/AVR 171S)

(Centrale: con diffusori posteriori surround; inferiore: con diffusori alto frontalii)

NOTA: in un impianto a 7.1 canali, occorre scegliere di usare i diffusori posteriori surround o i diffusori alto frontali: non è possible usare entrambi contemporaneamente.

Posizionamento dei diffusori sinistro, centrale e destro

Posizione are il diffusore centrale in alto, in basso o fissato al muro nell'area sovrastante o sottostante lo schermo del TV o del display video. Posizione i diffusori sinistro e destro lungo il cercchio, a circa 30 gradi dal diffusore centrale e orientati ad angolo verso l'ascoltatore.

Posizionare i diffusori anteriorsinistro, destro e centrale alla stessa altezza, preferibilmente in corrispondenza delle orecchie dell'ascoltatore. Il diffusore centrale non delve essere collocato a una distanza superiore a 0,6 m (2 piedi) sopra o除去 ai diffusori sinistro e destro. Se si stanno utilizzato solo due diffusori con I'AVR, collocarli nelle posizioni sinistra e destra frontali.

Posizioneamento dei diffusori surround in un impianto a 5.1 canali

I diffusori surround destro e sinistro devono essere posizionati a circa 110 gradi dal diffusore centrale, leggermente indietro e in posizione angolare versuso l'ascoltatore. In alternatively, posizionariello difruttore l'ascoltatore e ciascuno di effisi delve essere diretamente de fronte al diffusore anteriore del lato opposoto. I diffusori surround devono essere positonati a 0,6m - 1,8m (2-6 piedi) più in alto rispetto alle orecchie dell'ascoltatore.

Solo AVR 1710S/AVR 171S: Posizionamento dei diffusori surround in un impianto a 7.1 canali

In un impianto a 7.1 canali, posizionale i diffusori surround laterali a 90 gradi dal diffusore centrale, direttamente su un lato o l'alto della posizione di ascolto. Posizionale i diffusori destro e sinistro posteriori surround a 150 gradi dal diffusore centrale, direttamente rivolti verso il diffusore frontale del lato opposoto. I diffusori surround devono essere tutti positizioni a 0,6m - 1,8m (2-6 piedi) più in alto rispetto alle orecchie dell'ascoltatore.

Solo AVR 1710S/AVR 171S: Posizionamento dei diffusori alto frontali in un impianto a 7.1 canali

L'AVR include la decodifica Dolby Pro Logic IIz, che usa i canali dell'amplificatore assegnato dell'AVR come canali alti frontali. L'aggiunta dei canali alti frontali, una copbia di diffusori supplementari positazioni sopra i diffusori frontali deestro e sinistro, produce un'esperienza di sono surround con profondità e dimensione aggiuntive creando il sono simile alla realtà che proviene da altoze diverse.

Consigliamo di posizionare i diffusori alto frontali almeno 0,9m (3 piedi) più in alto rispetto ai diffusori frontali sinistro e destro e direttamente sopra o un po' più lontano rispetto ai diffusori frontali sinistro e destro. Piu in alto e distanti si positiziano i diffusori alto frontali, più occorre angulari verso il basso e verso la posizione di ascolto.

NOTA: le prestazioni audio del ricevitore risulteranno ottimali se in tutte le positioningi viene utilizzato lo stesso modello omarca di diffusori.

Posizionamento del subwoofer

Poiche la struttura della stanza e il volume possono avere in impatto significativo sulle prestazioni, si consiglia di fare delle prove per individuire la posizione ottimale eOTTENERE il miglior risultato dal proprio ambiente di ascoitto. Tenendo presente quello concetto, leggere le regole riportate di seguito per ottenerile alcune informazioni su come procedere:

• Se si posizione il subwoofer accanto al muro, nella stanza verranno riprodotti piu bassi.
• Posizionando tale componente in un angolo, nella stanza verrà in genere riprodotta la quantità di bassi massima.
• In molti ambienti se si posiziona il subwoofer lungo lo stesse piano in cui si trovano i diffusori destro e sinistro si otterra la migliorie integrazione tra l'audio del subwoofer e quello di tali diffusorii.
• In alcune stanze le prestazioni ottimali sono essere ancè attenute posizionando il subwoofer dietro la posizione di ascolto.

Un modo efficente per determinare la posizione ottimale per il subwoofer consiste tuttavia nel collocarlo temporaneamente nella posizione di ascolto e riproduire musica contentente bassi molto forti. Spostarsi, quindi, in varie positizioni dell'ambiente di ascolto durante la coproduzione e ascoltare sul punto in cui il subwoofer dovrebbe essere collocato fino a individuire la posizione che restituisce prestazioni dei bassi ottimali. Lasciare il subwoofer in tale posizione.

AVR

Tipi di connessioni dell'impiano home theater

Per collegare I'AVR ai diffusori, al TV, ai display video e ai dispositivi sorgente, vengono utilizzati diversi tipi di connessioni audio e video. La Consumer Electronics Association has stabilito lo standard di codifica dei colori CEA.

Connessione audio analogica Colore
Sinistra/destra anteriore Bianco/rosso
Centrale Verde
Sinistra/destra surround Blu/grigio
Posteroire/anteriore surround sinistro/destro alto Marrone/Marrone chiaro
Subwoofer Viola

Connessione audio digitale Colore
Coassiale (ingresso o uscita) Arancione
Ingresso ottico Nero

Connessione video analogica Colore
Video composito Giallo

Connessioni dei diffusori

I cavi dei diffusori trasportano un segnale amplificato dai terminali del difussore dell'AVR a ciascun diffusore. Essi contengono due conduttori a filo o in metallo che sono in quale modo differenziate, ad esempio con coloro fascette.

La differenziatione consente di mantenere la polarità appropriata,enza la quale le prestazioni a Bassa frequenza dell'impianto potrebbero risultare comprese. Clascun diffusore è collegato ai terminali di uscita dell'AVR utilizzando due fili, uno positivo (+) e uno negativo (-). Collegare sempre il terminale positivo sul diffusore, che è in genere di colore rosso, al terminale positivo sul ricevitore, che sare dal colore indicate nella Tabella Guidance ai colori di connessione. I terminali negativi sui diffusori e sull'AVR sono di colore nero.

L'AVR utilizes i terminali del diffusore con boccola placcata in oro in grado di accettare fili non isolati o prese a banana. I cavi non isolati devono essere installati come illustrato de seguito:

2. InserteSimuloncapplato 3. Stringere il cappuccio

le prese a banana vengono inserte nel foro nella parte centrale del tappo del terminale, come migliorato di seguito:

A. Stringere il cappuccio

B. Inserire il connettore a banana nel tappo facendolo passare atraverso il foro

Collegare sempre il terminale colorato (+) dell'AVR al terminale (+) del diffusore (generalmente grosso) e il terminale nero (-) dell'AVR al terminale (-) del diffusore (generalmente nero).

IMPORTANT: assicurarsi che i cavi non isolati (+) e (-) non si tocchino né tocchino l'altro terminale. Se i cavi si toccano possono causare un corto circuito in grado di danneggiare il ricevitore o l'amplificatore.

Tipi di connessioni dell'impiano home theater

Connessioni del subwoofer

Il subwoofer è un diffusore dedicato all'esclusiva riproduzione delleasse freuquente (bassi) per le quali è richiesta maggiore potenza. Per ottenere risultati ottimali, la maggior parte dei produttori di diffusori vende subwoofer amplificati con amplificatori proprietari. Utilizzare un unico cavo audio RCA per effettuire una connessione (non amplificata) a livello di linea dal connettore del subwoofer dell'AVR alla presa di ingresso corrispondente sul subwoofer. (l'AVR 1710S e l'AVR 171S hanno due connessioni di uscita subwoofer).

Sebbene l'ingresso dell'uscita del subwoofer viola dell'AVR presenti un aspetto simile a una presa audio analogica a gamma completa, è dotato di fatto per consentire esclusivamente il passaggio delleasse frequenze. Non collegare questo ingresso a un dispositivo che non sia un subwoofer.

Connessioni del dispositivo sorgente

I segnali audio e video si formano nei dispositivi sorgente (i componente dove ha origine il segnale di playback), come lettori di Blu-ray Disc o DVD, lettori CD, DVR (videoregistratori digitali) o altri tipi di registratori, piastre di registrazione, console giochi, sintonizzatori teletvisi via cavo o satellitari, un iPod o iPhone (collegati alla porta USB dell'AVR) o unlettore MP3. Il sintonizzatore FM/AM dell'AVR conta comme sorgente, anchè ne nel caso in cui siano necessarie connessioni esterne differenti delle antennes FM e AM. Gli elementi audio e video del segnale del dispositivo sorgente richiedono connessioni separate, casa che non vale per le connessioni HDMI. I tipi di connessioni utilizzate dipendonso dalle capacità del dispositivo sorgente nonché dal TV o dal display video in questione.

Connessioni audio digitali - HDMI

Le connessioni audio possono essere di due tipi: digitali e analogiche. I segnali audio digitali sono richiesti per l'ascalto da sorgenti codificate con modalità surround digitali, quali Dolby Digital e DTS o per l'audio digitale PCM non compresso. L'AVR è dotato di tre tipi di connessioni audio digitali: HDMI, coassiali e ottici. Non è possible utilizzare più tipi di connessioni audio digitali per un singolo dispositivo sorgente. É tuttavia possibile effettuire connessioni audio analogiche o digitali alla stessa sorgente.

L'AVR è dotato di connettori di ingresso e uscita HDMI del pannello posteriore. La technologia HDMI consente il trasporto dei dati audio e video ad alta definizione con un singolo cavo, offrendo immagini e audio della qualità più elevata. Se il TV o il dispositivo con display video sono dotati di un connettore di ingresso HDMI, è possible effettuare una singola connessione HDMI da Cascun dispositivo sorgente che supporta l'HDMI all'AVR. Solitamente, non occorre una connessione audio digitale a parte.

La connessione di uscita HDMI dell'AVR contiene un ARC (Audio Return Channel, canale di riformo audio) che ritrasmette un segnale audio digitale proveniente dal TV o dal display video nuovamente all'AVR. Consente di ascottare contentudo audio da dispositivi HDMI direttamente collegati al TV (ad esempio con una connessione Internet)月以来 dovre effettuate un'ulteriore connessione dal dispositivo all'AVR. Il segnale dell'ARC è attuito quando viene selezionata la sorgente TV. Per maggoli informazioni consultare la sezione Configurazione del sistema a pagna 34. ('I'AVR 1710S e 'I'AVR 171S hanno due connessioni di uscita HDMI). Solo l'uscita HDMI 1 ha ARC.)

Il connettore HDMI è progettato per essere collegato rapidamente (vedere la figura riportata di seguito) e la lunghezza del cavo HDMI è limitata a 3 m (10 piedi). Se il display video è dotato di un ingresso DVI ed è conforme allo standard HDCP, è possible utilizzare un adattatore HDMI-a-DVI (non fornito) ed effettuate una connessione audio separata.

AVR

Concessioni audio digitali - Concessione coassiale

Le prese audio digitali coassiali sono in generale codificate con il colore arancione. Sebbene siano simili alle prese anlogiche di tipo RCA standard, non devono essere utilizzate per collegare le uscige audio digitali coassiali agli ingressi analogi o viceversa.

Connessioni audio digitali - Connessione ottica

I connettori audio digitali ottici sono in genere coperti da un otturatore che li protegge alla polvere. L'otturatore si après quando viene inserito il cavo. I connettori di ingresso ottici sono codificati con un otturatore di colore nero.

Connessioni audio analogiche

Le connessioni analogiche a due canali richiedono un cavo audio stereo, con un connettore per il canale sinistro (bianco) e un connettore per il canale destro (rosso). Questi due connettori sono collegati tra loro.

Per i dispositivi sorcene dotati di uscite audio sa digitali che analogiche, è possible effettuate entrambe le connessioni. Se si intende configurare un impianto multizona (solo AVR 1710S/AVR 171S), ricordare che la Zona 2 è una zona di solo audio (l'AVR non ha un'uscita video di Zona 2). Pertanto, realizzare le connessioni analogiche per gli eventuali dispositivi di sorcene audio (como uno scambiatore di CD) che si desidera essere sempre disponibili per l'ascolto in Zona 2.

Tipi di connessioni dell'impiano home theater

Connessioni video

Molti dispositivi sorgente sono in grado di riproduire via segnali video che audio (ad es. letteri Blu-ray Disc,lettori DVD scatola di interconnessione per il TV, sintonizzatore HDTV, impianto satellarette, VCR e DVR). Oltre a una connessione audio come descritto sopra, è necessario effettuire una connessione video per agli dispositivo sorgente. Effettuire un solo tipo di connessione video per agli singolo dispositivo.

Connessioni video digitali

Se si ègidolagato un dispositivo sorgente a uno dei connettori di ingresso HDMI dell'AVR, è stata automaticamente eseguita una connessione video per il dispositivo interrogato, in quanto il cavo HDMI trasporta segnali digitali sa video che audio.

Connessioni video analogiche - Connessione video composito

Video composito è la connessione video analogica più comunmente disponible. La crominanza (colore) è la luminanza (intensità) del segnale video vengono trasmessi utilizzando un unico cavo. La presa è in genere codificata con il colore giallo e ha lo stesso aspetto di una presa audio analogica. Non collegare una presa video composita a una presa audio analogica o digitale coassiale o viceversa.

Connessioni radio

L'AVR utilizza terminali separati per le antenne FM e AM fornite. L'antenna FM utilizza un connettore F da 75 ohm.

Il connetto dell'antenna AM utilizza terminali a clip. Dopo aver montato l'antenna come lostrato di seguito, preme per le feve per aprirne I connettori, inserire I cavi non isolati nelle aperture, quindi rilasciare le feve per fissari. I cavi dell'antenna non sono polarizzati, quindi è possible inserire ciascun filo nei connettori.

AVR

Connettore di rete

Il connetto di rete dell'AVR consente di ascoltare radio Internet o contentuti provenienti da altri dispositivi compatibili con DLNA o Airplay collegati alla stessa rete. Utilizzare un cavo Cat. 5 o un cavo Ethernet Cat. 5E per collegare il connetto RJ-45 dell'AVR alla rete locale.

Porta USB

L'AVR può riproduire file audio da un dispositivo Apple iOS® collegato alla porta USB e consente di controllare tale dispositivo tramite il seu telecommando. L'AVR è in grado di riproduireanche file audio MP3 e WMA da un dispositivo USB inserito nella porta USB. Inserire il connettoro o il dispositivo nella porta USB con un orientamento che consenta di inserirlo completeness. É possible insereire o riunovere il connettoro o il dispositivo in qualsiassi momento,enza alcuna procedura di installationo disinstallazione.

Inoltre, é possible utiliser la porta USB dell'AVR per effettare degli upgrade del firmware. Se un upgrade delsysteme operativo dell'AVR sera rilasciato in futuro, sera possible scaricarlo nell'AVR tramite cette porta. Le istruzioni complete saranno fornite en quell'occasion.

IMPORTANT: non collegare un PC o un alto host/controller USB alla porta USB dell'AVR, in quanto si potrebbero arrecare danni al ricevitore o all'altro dispositivo.

Tipi di connessioni dell'impianto Home Theater e Come effettuare le connessioni

Come effettuare le connessioni

ATTENZIONE: prima di effettuare qualiasi collegamento al ricevitore audio/video, assicurarisi che il cavo di alimentazione CA dell'AVR sa scollegato alla presa di alimentazione CA. I diffusori potrebbero neggiarsi se si effettuno collegamenti nelle ricerivatore e connesso e accesso.

Collegamento dei diffusori

Una volta posizionati i diffusori nellaStanza in base alla procedure descritta nella sezione Posizionamento dei diffusori a pagina 11, collegare ciascun diffusore al relativo terminale di colore appropriato sull'AVR come descritto nella sezione Connessioni dei diffusori a pagina 12. Collegare i diffusori come migliorato nella figura.

Solo AVR 1710S/AVR 1715: Collegare i diffusori L/R posteriori surround -O- i diffusori L/R ati qui

NOTA: se sono stati installati diffusori alto frontali, collegarli come illustrato per i diffusori SBL e SBR.

Collegamento del subwoofer

Usare un unico cavo audio RCA per collegare il connettore del subwoofer dell'AVR al subwoofer come spiegato nella sezione Connessioni del subwoofer a paglia 12. NOTE: L'AVR 1710S e l'AVR 171S forniscono connessioni per due subwoofer.V.di Configurazione manuale dei diffusori:Numero di diffusori, a paglia 31, per informazioni sull'attivazione delle uscite dei due subwoofer. Per informazioni specifiche su come eseguire i collegamenti, consultare il Manuale dell'utente del proprio subwoofer.

Collegamento del TV o del display video

Se il TV ha un connettore HDMI e si dispone di dispositivi sorgente HDMI: Usare un cavo HDMI (non incluso) per collegarlo al connettore Monitor Out HDMI dell'AVR. L'AVR 1710S e l'AVR 171S fornisco connessioni HDMI per due TV (solo HDMI Out 1 ha ARC e consente di visualizzazione i menu su schermo dell'AVR). Ci ogarisce la migliorità qualita d'imagine possibile.

AVR 1710S/AVR 171S AVR 1610S/AVR 161S

Se il TV non ha un connettore HDMI o se il TV ha un connettore HDMI, ma si stanno collegando alcuni dispiivi sorgente dotati solo di connettori video composito: usare un cavo video composito (non incluso) per collegare il connettore di uscita del monitor composito dell'AVR al connettore video composito del TV.

NOTA: se si usa solo la connessione video composito al TV, non si potranno visualizzare i menu su schermo dell'AVR.

Collegamento dei dispositivi sorgente audio e video

I dispositivi sorgente sono componenti in cui si origina il segnale di riproduzione, ad es. un Blu-ray Disc™ o unlettore DVD; un sintonizzatore via cavo, satellitate o HDTV; ecc. L'AVR ha vari tipi diversi di connettori di ingresso per i dispositivi sorgente audio e video: HDMI, video composto, audio digitale ottico, audio digitale coassiale e audio analogico. I connettori non sono etichettati per tipi specifici di dispositivi sorgente; aussi sono etichettati numeramente, pertanto è possibile collegare i dispositivi in base alle configurazioni del singolo impianto.

I vari tasti sorgente dell'AVR sono assegnati di default a diversi connettori di ingressso (elencati nella colonna "Connettori/i di default" della tabella qui除去). Per facilitare la configurazione, occorre collegare ciascun dispositivo sorgente al connettore a cui è assegnato il tasto sorgente di default correspondente (ad esempio, collegare illettore di Blu-ray Disc all'HDMI 2).

Tuttavia, è possibile collegare i dispositivi sorgente a piacere e riasseggare qualiasi connessione di ingresso a qualiasi tasto sorgente elencato nella tabella a seconda di dove ciacun dispositivo sorgente viene effettivement collegato.

Quando si collegano i vari dispositivi sorgente, se si compilation la colonna "Componente connesso" nella tabella si facilita l'assegazione dei connettori ai vari tasti sorgente una volta completing tutte le connessioni (si apporteranno le eventuali modifiche alle assegnazioni del tasto sorgente e si compillerà la colonna "Connettori/ i assegnati" nel seguito del processo di configurazione).

Note: non è possibile assegnare connettori ai tasti sorgente Network (Rete), Radio, TV e USB.

Tasti sorgente e connettori assegnati

Tasto Source (Sorgente) Connettore/i predefiniti Connettore/i assegnati Dispositivo connesso

MHL HDMI 1
Disc (Disco) HDMI 2
Cable/Sat HDMI 3
STB HDMI 4
Game (Gioco) HDMI 5
Audio Nessuno/Analogico 2
Aux Composito 1/Analogico 1

Connettore di uscita del monitor	Dispositivo connesso
HDMI Out 1	_	_
HDMI Out 2 (solo AVR 1710S/AVR 171S)	_	_
Uscita del monitor video composto	_	_

AVR

Come effettuare le connessioni

Roku Streaming Stick™:

Se si disponhe di un dispositorio Roku Streaming Stick, inserirlo nel connettore di ingressso HDMI/MHL dell'AVR. NOTE: non inserire il dispositorio Roku Streaming Stick in alcun alto connettore di ingresso HDMI.

Collegamento dei dispositivi HDMI

Se uno qualiasi dei dispositivi sorcene è dotato di connettori HDMI, si consiglia di utilizzarli per tenerne prestazione audio e video di qualità eccellena. Poicha il cavo HDMI trasporti i segnali digitali video e audio, non è necessario effettare collegamenti audio aggiuntivi per i dispositivi collegati tramite un cavo HDMI.

Dispositivo sorgente dotato di HDMI

NOTA: se si dispone di dispositivi HDMI (como una connessione Internet) più collegati direttamente al TV, è possibile inviarre il suo all'AVR atraverso il Canale di ritorno audio del connettore di uscita HDMI e non saranno necessarie ulteriori connessioni all'AVR. Solo AVR 1710S/AVR 171S: Solo la connessione HDMI Out 1 dispone del canale di ritorno audio (ARC).

Collegamento dei dispositivi video composto

É possible utiliser quecki connettori per i dispositivi sorsgente video che non dispongono di connettori HDMI. Sarà inottre necessario effettuire un collegamento audio dal dispositivo sorsgente all'AVR.

Collegamento del dispositivi audio digitali ottici

Nel caso in cui i dispositivi sorgente non HDMI; siano dotati di uscite digitali ottiche, collegarli ai connettori audio digitali ottici dell'AVR. NOTE: eseguire solo un tipo di connessione digitale (HDMI, ottica o coassiale) per agli dispositivo.

AVR

Collegamento dei dispositivi audio digitali coassiali

Se il dispositivo sorsgente non HDMa ha un'uscita digitale coassiale, collegarla al connettore audio digitale coassiale dell'AVR. NOTE: eseguirso solo un tipo di connessione digitale (HDMI, ottica o coassiale) per ogni dispositivo.

Collegamento ai dispositivi audio analogi ci

Utilizzare i connettori audio analogi dell'AVR per i dispositivi sorgente non dotati di connettori HDMI o audio digitali. NOTE: se si installa un impianto multizona, realizzare le connessioni audio analogihe per eventuali dispositivi sorgente che si desidera poter ascortare in Zona 2. In questa zona 2 sono disponibili solo sorgenti analogiche.

Connettori audio analogici
AVR 1710S/AVR 171S

Connettori audio analogici
AVR 1610S/AVR 1615

Dispositivo sorgente analogico

Dispositivi USB e iOS

Usare la porta USB del pannello frontale dell'AVR per collegare un iPod, iPhone o iPad using an cavo Apple (non fornito) o per collegare direttamente una pennetta di memoria USB. E possibile coproduire file audio dal dispositivo o alla pennetta di memoria e usare il telecomando dell'AVR per controllare la riproduzione.

Collegamento alla rete locale

Utilizzare un cavo Cat. Ethernet di Cat. 5E (non fornito) per collegare il connettore di rete dell'AVR alla rete locale e usfu rire di contentuti e radio Internet da dispositivi compatibili con DLNA connessi alla rete.

Collegamento delle antennes radio

• Collegare l'antenna FM fornita al connettore dell'antenna FM 75Ω dell'AVR. Per una richezione ottimale, allungare l'antenna FM il più possibile.
• Piegare e riporre la base dell'antenna AM fornita come mostrato, quando collegare i cavi dell'antenna ai connettori AM e Gnd dell'AVR (e possible collegare un cavo o l'alto a un connettore o all'alto). Ruotare l'antenna in base alle esigenze per ridurre al minimo il rumore di sogtofondo.

Solo AVR 1710S/AVR 171S: Installazione di un impianto multizona

NOTA IMPORTANTE SULLA SICUREZZA: I'installazione di un impianto multizona solitamente richiede la posa di cavi all'interno delle pareti. Quando si installano cabagli nascosti, rispettoare sempre l relativi codici di sicurezza, in particolare tutti i codici edilizi applicabili. La mancata osservanza di tale norma potrebbe comportare dei rischi per la sicurezza. In caso di dubbi sulla propria capacité di lavorare con cabagli elettrici, affidiarsi a un elettricità autorizzato o a un installmenter personalizzato per INSTALLARE il'impianto multizonia.

NOTA: per la Zona 2 sono disponibili esclusivamente le seguenti sorgenti audio analogiche: la radio interna, un dispositivo iPod/iPhone o un dispositivo di memoria USB inserto nella porta USB dell'AVR e fino a due dispositivi sorgenti collegati ai connettori ingresso audio analogico 1 e 2 del pannello frontale.

L'AVR offre due diversi metodi di distribuzione dell'audio ad altre zone della casa. Ognuno richiede connessioni diverse;

A. Collegare i diffusori della Zona 2 direttamente ai connettori di uscita dei diffusori dell' amplificatore assegnati. Assegnare i canali dell' amplificatore assegnato per alimentare i diffusori della Zona 2 (v.di sezione Configurazione manuale dei diffusori a pagna 30). Questo metodo consente di alimentare un'unica coppiia di diffusori per la Zona 2.

Questo metod oflre il vantageg di minore costinge complessità, ma l'impianto home theater sare limitato a 5.1 canali - I'AVR eseguirà automaticamente il downmix della coproduzione di programmi registrati in 6.1 o 7.1 canali a 5.1 canali.

B. Collegare un amplificatore esterno ai connettori di uscita della Zona 2 dell'AVR. Questo metod effer il vantage di mantenere un home theater di 7.1 canali nella stanza principale contemporaneamente al funzionamento multiza, sebbene non richieda un amplificatore aggiuntivo per la Zona 2.

Consigliamo di collocare l'amplificatore della Zona 2 nella stessa stanza dell'AVR in modo da poter usare un cavo audio stereo corto insieme con un cavo dei diffusori lungo forn alla stanza remota. Un cavo audio stereo lungo aumento la possibilità di degradazione del segnale. A seconda dell'amplificatore della Zona 2, è POSSIBLE distribuire il segnale audio a un unica coppia di diffusori o a varie coppie collocate in varie stanze.

Connessione delle apparecchiature IR

L'AVR è dotato di un connettore di ingresso IR remoto che consente il controllo remoto dell'AVR in varie situazioni:

• quando si colloca I'AVR all'interno di un mobile o rivolto lontano dall'ascoltatore, collegare un ricevitore IR esterno, come ad esempio I'Harman Kardon HE 1000 opzionale, al jack di ingresso IR dell'AVR.

• Se si installa un impianto multizona (solo AVR 1710S/AVR 171S), collegare il dispositivo di controllo IR al correttore di ingresso IR della Zona 2 per il controllo della stanza remota del impianto multizona, dei dispositivi sorgente e del volume nella zona remota.

Se un dispositorio é condiviso con la zona di ascolto principale, gli eventuali comandi emessi verso tale sorgente interesseranno anche la stanza principale.

Connessione dell'uscita trigger

Se l'implanto è dotato di un'apparecchiatura che può essere controllata da un segnale di trigger a CC, collegarlo al connettore dell'uscita trigger dell'AVR con un cavo mono di interconnessione con spina mini da 3.5 mm (1/8 di pollice). L'AVR formisce un segnale di trigger alimentato a 12 V CC (100 mA) aQLa connessione ogni volta che viene accesso.

Collegamento all'alimentazione CA

AVR 171S/AVR 161S:

Collegare il cavo di alimentazione CA fornitto al connettore di ingresso CA dell'AVR, quando a una presa a muro CA non commutata perfettamente funzionante.

AVR 1710S/AVR 1610S:

Collegare il cavo di alimentazione dell'AVR a una presa a muro CA non commutata perfettamente funzonante.

Configurazione del telecomando

Installazione delle batterie nel telecomando

Rimuovere il coperchio del vano batterie del telecomando, inseire le due batterie AAA fornite, come lostrato nella figura, quindi riposizione il coperchio.

3. Rimetterile coperchio

Programmazione del telecommando per il controllo dei dispositivi sorgente e del TV

É possible programme l Telecomando dell'AVR per controllare molte marche e modeli di dispositivi sorgente audio/video e TV. Il telecomando èanche in grado di interagire con l'IPod e l'iPhone quando è collegato alla porta USB del pannello anteriore dell'AVR.

Ciacuno dei tasti di selezione della sorgente del telecomando è stato preprogrammato per controllare determinati tipi di dispositivi sorgente:

Cable/Sat (Cavo/Sat): controlla la cassa del sintonizzatore del TV via cavo e satellitaire

Disc (Disco): controlla i lettori di Blu-ray Disc e DVD

Radio: controlla il sintonizzatore FM/AM integrato dell'AVR

TV: controla le visualizzazioni di TV e video

USB: naviga nei contenuti compatibili su un dispositivo iOS Apple a cui è collegato, o un dispositivo USB inserto nella porta USB dell'AVR Nota: non necessita di programmazione.

DVR:controlla registratori TiVo

Game (Gioco): controlling console per videogiocchi

Media Server: controlla i media server

Network(Rete): naviga nei contentuti compatibili sui dispositivi compatibili con DLNA Collegati alla rete locale e sul vTuner (Radio Internet). Nota: non necessita di programmaticazione.

AUX: controlla case di sintonizzatore HDTV, lettori CD, VCR e PVD.

Sebbene i tasti di selezione della sorgente siano preprogrammati per i tipi di dispositivi elevati in precedenza, è possible riassegnare un tasto di selezione della sorgente a un tipo di dispositorio diverso. Consultare Riassegnazione di un tasto di selezione della sorgente per un tipo di dispositorio diverso a pagna 21.

Dopo aver programmatico il telecomando, è possible passare alla modalità di controllo del telecomando per accederate alle funzioni di un dispositivo specifico premendo il tasti di selezione sorgente corrispondente.

Per programmare i tasti di selezione della sorgente per i dispositivi sorgente, procedere come segue:

1. Accendere il dispositivo sorgente per cui si desidera programmare il telecomando.
2. Cercare il codice del dispositorio nelle Tabelle A12 - A22 dell'Appendice. Scrivere tutti i codici appropriati in unippo adatto.
3. Premere il tasto di selezione della sorgente e tenerlo premuto quando è rosso, diventa scuro e nuovamente rosso. Poi, rilasciarlo. Ora, il telecomando è in modalità Programmazione.

NOTA: il selecomando restera in modalità Programmazione per 20 secondi. Se non si realizza il Punto 4 entro 20 secondi, il selecomando uscira alla modalità Programmazione e occorrere ripetere il Punto 3.

1. Orientare il telecomando verso il dispositivo sorgente e utilizzare i tasti numerici per digitare il codice di cui al punto 1 sopra.

a) Se il dispositivo si spegne, premere il tasto di selezione sorgente di nuovo per salutevare il codice. Il tasto di selezione sorgente lampeggia e il telecomando esce alla modalità di programmazione.
b) Se il dispositorio non si spegne, digitare un'alto codice.
c) Se si fiscono i codici di un dispositivo, è possible cercare tra tutti i codici presenti nell'archivio del telecommando per quel tipo di dispositivo premendo ripetutamente il tasto su/gi del telecommando finché il dispositivo non si spegne. Quando si spegne, premere il tasto di selezione sorgente per salvare il codice.

1. Controllare che le altre funzioni controllino correttamente il dispositivo. A volte i produttori utilizzano lo stesso codice di accensione per più modelli, nelle i codici di altre funzioni poso camiare. Ripetere quello processo fina ad aver programmato un set di codici soddisfacente che attivà la maggior parte delle funzioni del dispositivo.
2. Se si effettua la ricerca del codice fra l'archivio dei codici del telecommando, si può trovare quale codice è stato programmatico tenendo premuto il tasti di selezione sorgente per tornare alla modalità Programmazione. Quindi premere il tasti OK del telecommando e il tasti di selezione della sorgete lampeggera seconda la sequenza del codice. Se lampeggia una volta, indica "1", se lampeggia due volte, indica "2", e così via. Se lampeggia più volte velocemente indica "0". Registrate il codice programmato per gli那一 dispositorio nella Tabella A7 dell'Appendice.

Ripetere i punti 3 - 6 per agli dispositivo sorgente che si desidera controllare con il telecomando dell'AVR.

Riassegnazione di un tasto di selezione della sorgente per un tipo di dispositivo diverso

É possible riassegnare un tasting o sorgente per controllare un tipo di dispositivo diverso (ad esempio, è possible programmare il tasting Media Server per controllare unlettore DVD).

1. Accendere il dispositorio sorgente che si desidera sia controllato dal telecomando.
2. Cercare il codice del dispositorio nelle Tabelle A12 - A22 dell'Appendice. Scrivere tutti i codici appropriati in unippo adatto.
3. Premiere tasto di selezione della sorgente che si desidera ignorare e tenerlo premuto per tre secondi quando è roso, diventa scuro e nuovamente rosso. Poi, rilasciarlo. Ora, il telecomando è in modalità Programmazione.
4. Premise il tasti di selezione della sorgente corrispondente al tipo di dispositivo sorgente (cioe, per un lecture DVD, premere il tasti Blu-ray). Il tasti di selezione della sorgente premuto al Punto 3 lampeggera una volta.
5. Orientare il telecomando verso il dispositiivo sorgente e utilizzare i tasti numerici per digitare il codice di cui al punto 2 sopra.

a) Se il dispositivo si spegne, premere il tasto di selezione sorgente dal Punto 3 di nuovo per salvare il codice. Il tasto di selezione sorgente lampeggia e il telecomando esce nella modalità di programmazione.
b) Se il disposittivo non si spegne, digitare un'alto codice.
c) Se si fiscono i codici di un dispositivo, è possible cercare tra tutti i codici presenti nell'archivio del telecommando per quel tipo di dispositivo premendo ripetutamente il tasto su/gi du telcomando finché il dispositivo non si spegne. Quando si spegne, premere il tasto di selezione sorgente dal Punto 3 per salvare il codice.

La maggior parte delle etichette del tasti sul telecommando dell'AVR descrive la funzione di每一位 tasti quando si usa il telecommando per controllare l'AVR. Tuttavia, il tasto può effettuare funzioni diverse se usato per controllare un'alto dispositivo. Consultare I'Elenco delle funzioni del telecommando, Tabella A13 nell'Appendice.

Configurazione dell'AVR

In esta sezione, si configurare l'AVR per allinearlo alla configurazione dell'impianto reale. Sebbene sa possibile configurare l'AVR utilizzando solo il telecommando e i messaggi sul display del pannello anteriore dell'AVR, èanche disponibile un'intuitive sistema di menu su schermo.

Accensione dell'AVR

Premere il tasto di accensione sul pannello anterio.

Uso del sistema di menu visualizzato su schermo

Per accedere allaistema menu, premire il tasto OSD/Menu del telecommando. Comparirà il menu OSD/Menu e se sta riproduccendo una sorgente video, il menu si ridimensionera automaticamente in modo che l'immagne sare visible dietro al menu.

NOTA: i menu su schermo reali potrebbero essere leggermente diversi dalle illustrazioni cont∉nte in questo manuale.

Ilsystema Menu principale è composto da sei sottomenu:Source Select (Selezione della sorgente), Source Setup (Impostazione della sorgente), Surround Mode (Modality surround), Speaker Setup (Impostazione diffusori), Network (Rete) e System Setup (Impostazione del sistema). (I'AVR 1710S/AVR 171S hanno inotre un sottomenu Zone 2).Utilizzare i tasti su/giu/sinistra/destra del telecommando o il pannello frontale per esplorare ilsystema di menu e premere il tasto OK per selezionare un menu o una riga di impostazioni opppure per immettere una nuova impostazione.

Il menu, la riga di impostazioni o l'impostazione verranno visualizzati nel display messaggi nel pannello anteriore, nelle che sullo schermo.

Per tornare al menu precedente o uscire dalsystema menu, premere il tasti Back/Exit (Indietro/Esci). Accertarsi che tutte le impostazioni siano corrette, dato che qualiasi modifica apportata sera suntenuta.

La maggior parte degli utenti dovro atteneri alle struzioni riportate in questa sezione. Configurazione dell'AVR per configurare l'implanto home theater di base. è possibile tornare a questi menu agli volte che lo si considera per effettare ulteriori modifiche, come quella descritte nella sezione Funzioni avanzate a pagina 29.

Prima di建立起 le seguenti operazioni di configurazione, occorre collegare tutti i diffusori, un display video e tutti i dispositivi sorgente. Deve essere possibile accenderere l'AVR e visualizzare il menu principale quando si preme il tasto AVR. Se necessario, rileggere le sezioni Realizzazione delle connessioni e Configurazione del telecomando prima di continuare.

Configurazione dell'AVR per i diffusori

1. Inserire il microfono EzSet/EQ in dotazione nel connettore delle cuffie dell'AVR.

1. Sistemare il microfono all'altezza delle orecchie nella posizione di ascolto.
2. Impostare il controlo volume del subwoofer portandolo circa a meta.
3. Accendere il TV e selezionare l'ingresso TV dove è collegato l'AVR in Collegamento del TV o del display video a pagina 15.
4. Premere il tasto AVR del telecomando. Sul TV comparirà il menu su schermo (OSD) principale dell'AVR.

1. Usare i tasti Su/Giù/Sinistra/Destra e OK del telecomando per selezionare "Speaker Setup" (Configurazione dei diffusori).

AVR

1. SeLECTIONARE "Auto: EzSet/EQ".
2. Se si ha un subwoofer collegato, selezionare "Yes with Sub." (S' con sub.), altrimenti selezionare "Yes without Sub." (Si penza sub.).
3. Per l'AVR 1610S/AVR 161S, o per gli AVR 1710S/AVR 171S in impianti a 5.0 o 5.1 canali, selezioneare“5.0”o“5.1”nella schermata Speaker Configuration (Configurazione dei diffusori).Per gli AVR 1710S/AVR 171S in impianti a 7.0 o 7.1 canali, selezioneare“7.0” o“7.1”.
4. Iniziaria il test. Assicurarsi che la stanza sa silenziosa nelle riproduzione il suono di provaattraverso i diffusori.
5. Al terminel del test, selezionare "Done" (Fatto).

NOTE:

• se i diffusori dell'impianto sono meno di cinque, non utilizzato il processo EzSet/EQ. Procedure èvece come detrito nella sezione Configurazione manuale dei diffusori a pagina 30.
• Se si sta using an AVR 1710S/AVR 171S in configurazione a 6.0 o 6.1 canali con un unico diffusore posteriore surround, non servisi del processo EzSet/EQ. Procedure èsineve come descritto nella sezione Configurazione manuale del diffusorà一页 30.

Configurazione delle sorgenti

Il menu Setup Source (Configurazione della sorgente) consente di assegnare le connessioni audio e video fisiche corrente a clascuna sorgente e di impostare molto funzioni di riproduzione audio e video per clascuna sorgente. IMPORTANTE: le impostazioni "Video In" (Ingresso video) e "Audio In" (Ingresso audio) non sono optionali e devono essere regolarate prima di usare l'AVR per abilitare la riproduzione di clascuna sorgente. Le altre impostazioni possono essere regolarate in seguito. Per informazioni complete sulla regolazione di tutte le opzioni del menu Impostazioni, consultare la sezione Impostazioni del sistema a pagna 34.

1. Controllare le connessioni di ingresso elencate nella tabella Tasti sorgente e connettori assegnati a pagna 16. Annotare gli eventuali cambiamenti che si desidera apportare rispetto alle assegnazioni predefinite del connetto che appaiano nella lista.
2. Accendere la TV e selezionare l'ingresso TV dove è collegato l'AVR in Collegare la TV o il display video, a pagina 15.
3. Premiere l tasto OSD/Menu del telecomando. Sul TV comparirà il menu di configurazione OSD dell'AVR (Nota: se si è utilizzato un collegamento video composito alla TV, i menu OSD non saranno visualizzati.Seguire i passaggi segunti utilizzando il display sul pannello anteriore dell'AVR).

1. Usare la freccia del telecommando e i tasti OK per selezione "Source Setup" (Configurazione della sorgente) e usare i tasti freccia sinistro/destro per selezione un tasto sorgente con i connettori che si considera riassegnare.

1. Selezionare "Video In" (Ingresso video e poi il connettore di ingresso video che si desidera assegnare al tasto della sorgente. Premere il tasto OK. NOTE: Se si selezione un connettore HDMI come connettore di ingresso video, il connettore di ingresso audio si spostera automaticamente sullo stesso connettore HDMI.

1. Se non è stato selezionato un connettore HDMI per Video In (Ingresso video), selezione "Audio in" (Ingresso audio) è poli il connettore di ingresso audio che si desidera assgnare al tasto sorgente. Premere il tasto OK. Non è POSSIBLE usare un connettore di ingresso video diverso con un connettore di ingresso video HDMI.

1. Premere il tasting Back/Exit (Indietro/Esci) del telecomando e ripetere i punti da 3 a 6 per il resto dei tasti sorgente con i connettori che si considera riassegnare.

Title (Titolo): esta selezione consente di cancellare il nome della visualizzazione per la sorgente, il che è utile se il tipo di disposizione della sorgente è diverso dal nome preprogrammato della sorgente. Usare i tasti su/gi per scorrere in avanti o indietro attraverso i caratteri alfanumerici fino a che sono compaia i carattere desiderato, poi usare i tasti sinistra/destra per spostare il cursore nella posizione successiva o precedente. Spostare il cursore nuovamente per lasciare uno spazio vuoto (il nome più avere un massimo di 10 caratteri). Al termine, premere il tasto OK. Il nome comparirà sul pannello anterio dell'AVR e in tutto ilsystema menu su schermo.

Tone (Tono): con esta impostazione si decide se attivare o no i controlli dei bassi e degli alti per la sorgente. Quando è impostata su Off (Spento), i controlli dei toni sono eschlus dal circuito, quindi l'audio resta invariato. quando è impostata su On (Acceso), i controlli dei bassi e degli alti sono nel circuito.

Treble/Bass (Alti/Bassi): queste impostazioni augmentano o tagliano le frequence degli alte o dei bassi fornido a un massimo di 10dB a incrementi di 2dB. Utilizzare i tasti sinistra/destra per modificare queststa impostazione. L'impostazione predefinita è 0dB.

Night Mode (Modalità notturna): QUESTA impostazione attiva la modalità notturna per la sorgente, che funzioni con dischi Dolby Digital o trasmissioni appositamente codificate. La modalità notturna comprime l'audio in modo tale che i passaggi più alti presentino un volume ridotto per evitare di disturbare gli altri, nelle dialoghi restano comprensibili. Sono disponibili le seguenti impostazioni:

• Off (Spento): non viene applicata alcuna compressione. I passaggi con i Toni più alto del programma rimangono con il volume con cui sono stati registrati.
• Mid (Medio): i passaggi con i Toni più alli del programma vengono moderamente ridotti di volume. Lo stream Dolby True HD viene compesso automaticamente come impostato dello stream in ingresso.
• Max (Massimo): i passaggi con i toni più alti del programma vengono considerevolmente ridotti di volume.

Lip Sync (Sincronizzato labiale): Questa impostazione permette di risinconizzare i segnali audio e video alla sorgente per eliminare problemi di sincronizzato labiale. Questi problemi possonoEmergere quando la parte video di un segnale è sottoposta a elaborazione aggiuntiva nel dispositivo sorgente o nella visualizzazione video. Con i tasti sinistra/destra è possible ridartare l'audio fino a 180 ms. (il video della sorgente attiva sera visible dileto il menu OSD, consentendo di realizzare la sincronizzatoe dell'audio con l'imagine).

Inoltre, è possible realizare regolazioni della sincronizzazione labiale sensa dover attivare i menu OSD dell'AVR. Se si preme il tasto Delay (Ritardo) del telecommando compararia la barra menu Lip Sync (Sincronizzazione labiale) sul TV, in sovrimplressione al fondo del video. Usare i tasti sinistra/destra per l'audio fino a sincronizzato con l'imagine.

Zone 2 In (solo AVR 1710S/AVR 171S): esta impostazione determina la sorgente audio per la Zone 2 di un impianto multizzona. Selezionare l'ingresso audio analogico al quale e collegata la sorgente. Per l'impianto multizzona non è disponibile l'audio digitale.

Per configurare la sorgente successiva, premere il tasto Back/Exit (Indietro/Esci), poi tornare alla riga Setup Source (Configura sorgente) del menu principale. Al terme della configurazione di tutte le sorgenti, premere il tasto Back/Exit (Indietro/Esci) per eliminare i menu alla videata.

Configurazione della rete

Per riproduire contenuti MP3 o WMA che si trovano su disposittivi compatibili con DLNA collegati alla rete, usare il sintonizzatore radio interno dell'AVR o ascollare le sorgenti attraverso AirPlay (solo AVR 1710S/AVR 171S), I'AVR delve essere collegata alla rete locale e occorre collegari alla rete.

Se la rete utilizes un indirizzo IP automatico, non occorrera effettuate alcune procedura di configurazione di rete. Una volta connesso l'AVR alla rete locale, quest'ultima dovrebbe assegnare automaticamente all'AVR un indirizzo IP e l'AVR dovrebbe connettersi automaticamente alla rete.

Se I'AVR non si connette automaticamente alla rete (in tal caso I'AVR visualizzera il messaggio "Not Connected" (Non connesso) quando si preme il tasto sorgente di rete):

1. Premere il tasto OSD/Menu, selezionare System Setup (Configurazione del sistema) poi selezionare Network Settings (Impostazioni di rete).
2. Comparirà il menu Network (Rete).

1. SeLECTIONE IP Configuration (Configurazione IP), quando premere due volte il tasto destro per alternare l'impostazione da "Auto" (Automatico) a "Manual" (Manuale) e di nuovo ad "Auto".
2. Selezionare Apply & Save (Applica e saliva). L'AVR tenterà di collegarsi alla rete.
3. Se I'AVR non si collega alla rete, potrebbe essere necessario digitare le impostazioni di rete manually. Potrebbe essere necessario procurarsi le impostazioni della rete dall'amministatore ISP o di rete.

NOTA: consigliamo di collegare l'AVR direttamente a un router della rete locale in modo che possa accedere diretamente a Internet per la radio Internet, o ai dispositivi della rete per la coproduzione dei contentuti memorizzati sui dispositivi (per maggiori informazioni consultare la sezione Ascolto dei contentuti multimediai mediating la rete locale a pagna 28).

NOTA: se si riscontrano problemi nel collegamento alla rete in qualunque momento, far passare I'AVR nella modalità Sleep (Sospensione) e poi riaccenderlo.

Accopplare I'AVR con il dispositivo Bluetooth

1. Premere il tasto OSD/Menu e selezionare "Source Select" (Sezione della sorgente).

1. Scorrere fina a "Bluetooth" e selezionario. Sull'OSD comparirà che il Bluetooth non è accopiato.

1. Premere il tasto Option/Info (Opzione/Info) del telecomando. Comparirà il menu Bluetooth Options (Opzioni Bluetooth).

1. Selezionare "Force Pairing > OK" (Forza accoppiamento > OK) e premere il tasto OK. L'AVR enterra nella modalità accoppiamento.
2. Aprire il menu du accoppiamento del dispositivo Bluetooth. Sull'AVR comparirà il menu di accoppiamento del dispositivo come "HK AVR".
3. Se il dispositorio necessita di password, usare 0000.
4. Accoppiare il disposativo con l'AVR. Al termine, premere il tasto OSD/Menu per uscire dal menu.

Per lo streaming audio dal dispositorio Bluetooth accopiato:

1. Premere il tasto OSD/Menu.
2. Selezionare il menu Source Select (Selezione della sorgente).
3. Selezionare Bluetooth dall'elenco delle sorgenti.

Uso dell'AVR

Dopo aver installato i componenti e completata la configurazione di base, è possible passare a utilizzato il proprio impianto home theater.

App HARMAN Remote

Per controllare disponibile I'AVR con il dispositiivo portatile, scaricare la app gratuite Harman Kardon Remote dall'App Store di i prodotti Apple compatibili, o da Google Play per smartphone e tablet alimentati Android compatibili.

La app Harman Kardon Remote controlling practicallye delle funzioni dei ricevitori AVR 1710S, AVR 171S, AVR 1610S e AVR 161S collegati alla stessa rete come il dispositivo che ha la app installata. Con questa app di facile uso, è possible accederere o spegnere l'AVR, selezioneare una sorgente, controllare il volume e praticamente realizzare qualiasi alla funzione. Inoltre, è possible accederere e navigare in tutti i menu di configurazione su schermo dell'AVR.

Controllodel volume

Regolare il volume girando l'apposita manopola sul pannello anterioe (in senso orario per auminatorio o in senso antiorario per abbassario) oppure premendo i tasti volume su/ giud del telecomando. Il volume viene indicate con un numero negativo di decibel (dB) al di sotto del valor di riferimento di 0 dB (-80dB - +10dB).

0 dB è il volume massimo consigliato per l'AVR. Benché sia possibile azare il volume, ciò potrebree dannegiare l'udito di chi ascolta e i diffusori. Per materiali audio più dinamici,anche il livello di 0 dB potrebree essere troppo elevato, danneggiando così l'attrezzatura. Fare attenzione ai livelli di volume.

Per cancellare la visualizzazione del livello del volume nella scalca decibel predefinita alla scala da 0 a 90, regolare l'impostazione delle unità di volume nel menu System Settings (Impostazioni delsystema), come descritto nella sezione Impostazioni del sisterna a pagna 34.

Silenziamento del suono

Per silenziare l'audio per tutti i diffusori e le cuffie, premere il tasting Mute (Silenzia) sul telecommando. Questa opertura non avr a effetto su eventuali registrarazioni in corso. Il messaggio MUTE verrà visualizzato nel display come promemoria. Per riattivare l'audio, premere quello tasting o regolare il volume.

Ascolto con le cuffie

Inserire la presa stereo da 1/4 pollici della copbia di cuffie nell'apposita presa sul pannello anteriore per l'ascalto privato. La modalità Headphone (Cuffie) HARMAN predefinita use elaborazione surround virtuale per emulare il suono di un impianto di diffusori a 5.1 canali. Premere il tasto Surround Modes (Modalità surround) sul pannello anterio o sul telecomando per passare alla modalità Headphone Bypass (Bypass cuffie), che fornisce un segnale a due canali convenzione alle cuffie. Non sono disponibili altre modalità surround per le cuffie.

NOTA: non sare possibile ascoltare atraverso le cuffie se si selezione la sorgente iPod.

Selezione di una sorgente

É possible selezionare una sorgente in tre modi differenti:

• Premere i tasti sorgente per scorrere attraverso le sorgenti.
• Usando i menu su schermo, premire il tasting OSD/Menu, evidenziare "Source Select" (Selezione della sorgente) e premire il tasting OK. Scorrere sono alla sorgente desiderata e premire il tasting OK.
• É possible selezionare direttamente qualsiasi sorgente premendo il tasto Source Selector (Selezione della sorgente) sul telecomando.

L'AVR selezione gli ingressi video e audio assegnati alla sorgente e qualiasi alla impostazione effettuata durante la procedura di impostazione.

Sul pannello anterio compararanno il nome della sorgente, gli ingressi audio e video assegnati alla sorgente e la modalità surround. Il nome della sorgente e la modalità surround attiva compararanno inoltr brevemento sulco shermo TV.

Suggerimenti per la risoluzione dei problemi video

Se non compare alcuna immagine:

• Verificare la selezione della sorgente e l'asseg Nazione dell'ingresso video.
• Verificare tutte le connessioni per rilevare la presenza di collegamenti laschi o non corretti.
• Verificare l'ingresso video selezionato nel dispositorio TV/display.

Suggerimenti aggiuntivi per la risoluzione dei problemi delle connessioni HDMI

• Spagnere tutti i dispositivi (compreso il TV, l'AVR ed eventuali componenti sorgente).
• Scollegare i cavi HDMI, iniziando da quello compreso tra l'AVR e il TV, quando continuare con i cavi tra l'AVR e agli singolo dispositivo sorgente.
• Ricollegare con attenzione tutti i cavi che vanno dai dispositivi sorgente all'AVR.
  Collegare per iluko il cavo che va dall'AVR al TV.
• Spagnere i dispositivi nel seguente ordine: TV, AVR, dispositivi sorgente

NOTA: a seconda dei componenti specifici interessati, la complessità della comunicazione richiesta tra i componenti HDMI può causare ritardi di fino a un minuto nel completamento di alcune operazioni come ilchioleg gli ingressi o il passaggio tra i diversi canali SD e HD.

Selezione di una modalità surround

La selezione di una modalità surround più essere un'operazione simplicit e complessa come lo sono i singoli impianti e gusti degli ascoltatori. É pertanto consigliabile sperimentare per trovare alcure modalità ottimali per determinate sorgenti o tipi di programmi. Ulteriori informazioni dettagliate sulle modalità surround sono disponibili nella sezione Elaborazione dell'audio e audio surround a pagina 29.

Per selezionare una modalità surround, premere il tasto OSD/Menu e selezionare Surround Mode (Modalità surround). Comparirà il menu Surround Mode (Modalità surround).

Auto Select (Selezione automatica): per i programmi digitali, come i film registrati con una colonna sonora Dolby Digital o DTS, I'AVR utilizzera automaticamente il formato surround originario della colonna sonora. Per i programmi analogici a due canali e PCM, I'AVR usa la modalità HARMAN NSP.

Virtual Surround (Surround virtuale): quando nelsystema sono presenti solo due diffusori principali, è possible utilizzare Virtual Surround (Surround virtuale) per creare un Campo acustico miglior che virtualità i diffusori mancanti.

Stereo: se si desidera una riproduzione a due canali, selezionare il numero di diffusori da utilizzare:

• "2 CH Stereo" usa due diffusori.
• "5 CH Stereo" consente di riproduire il segnale del canale sinistro tramite i diffusori anteriors e surround sinistri, il segnale del canale destro tramite i diffusori anteriors e surround destri e un segnale mono globale tramite il diffusore centrale.
• "7 CH Stereo" (solo AVR 1710S/AVR 171S)segue lo stesso schema di 5 CH Stereo, ma aggiunge i diffusori sinistro posteriori surround e destro posteriori surround. Questa modalità è disponibile solo quando i diffusori posteriori surround sono presente e non sono stati riassegnati al funzionamento multizzona o in alto frontale. Per ulteriori informazioni, consultrare la sezione Elaborazione dell'audio e audio surround a pagna 29.

HARMAN NSP: Tecnologia proprietaria HARMAN, NSP usa elaborazione digitale sofisticata per offrir un'esperienza di ascolto tridimensionale dal suo naturale da sorgenti stereo a 2 canali convenzionali come CD e trasmissioni stereo. Sebbene conservi t il timbro e il bilanciamento spaziali originali della registrazione, HARMAN NSP create uno spazio di ascolto simulato che si regola automaticamente per adeguarsi al tipo di programma che si sta ascoltando.

Sono disponibili le seguenti regolazioni:

• Stage Width (Larghezza dello stadio): questa regolazione consente di ampliare o restringere la larghezza dello spazio di ascolto apparente di fronte a se. Ad esempio, un'impostazione più alla sarebbe idonea a una registratione di un'orchestra che sua inuna sala da concerto, nelleuntu impostazione più bassa sarebbe più idonea a una registratione di un cantante che canta suonando una chitarra acustica.
• Stage Depth (Profondità dello stadio): Questa regolazione consente di controllare la dimensione totale dello spazio di ascolto apparente. Un'impostazione più alla si avvincinerebbe alle qualità acustiche di spazi di ascolto più granidi, come sale da concerto e stadi, nelle una impostazione più bassa si avvincerebbe alle qualità acustiche di spazi di ascolto più piccoli come piccoli club o coffee house.

Movie (Film): selezionale una delle modalità seguenti se si considera la modalità surround per la riproduzione di film: DTS Neo:6 Cinema o Dolby Pro Logic II (Ilx o Ilz in presenza di sette diffusori principali) nell'AVR 1710S/AVR 171S.

Music (Musica): selezionare una delle modalità seguente se si desidera la modalità surround per la riproduzione di musica: DTS Neo:6 Music o Dolby Pro Logic II (Ilx o Ilz in presenza di sette diffusori principali) nell'AVR 1710S/AVR 171S. La modalità Dolby Pro Logic II/Ilx/Iz Music consente l'accesso a un sost Menu con ultorieri impostazioni. Per ulteriori informazioni, consultare la sezione Elaborazione dell'audio e audio surrounda pagina 29.

Game (Gloco): Dolby Pro Logic II (Ixx/Iz in presente di sette diffusori principali) Game è disponibile per la riproduzione di videogiochi.

Dopo aver realizzato la selezione, premere il tasto Back/Exit (Indietro/Esci).

Inoltre, è possibile cambiare le categorie della modalità surround premendo ripeturamente il tasto Surround Mode (Modalità surround) sul telecommando o il pannello anterio.

• Perambiare le modalità surround all'interno delle categorie della modalità surround, premere i tasti Surround Mode Select (Selezione modalità surround) sul pannello anteriore.

Per ulteriori informazioni, consultare la sezione Elaborazione dell'audio e audio surround a pagina 29.

Ascolto della radio FM e AM

Selezione della sorgente radio. Comparire una schermata simile a quella della figura in basso.

Usare i tasti su/gi o i tasti dei canali del telecomando per sintonizzarsi su una stazione,. cosi comme visualizzato sul pannello anteriore e sul display su schermo.

L'AVR utilizza di default la sintonizzazione automatica, vale a dire che a agli pressione dei tasti su/gi viene eseguita la scansione in alto o in basso della frequenza della banda fino a quando non viene rilevata una stazione con forza del segnale accettabile. Per passare alla sintonizzazione manuale, in cui a agli pressione dei tasti su/gi si incrementa di un passo per volta di un'unica frequenza di sintonizzazione, premere il tasto Tuning Mode (Modalità di sintonizzazione) sul pannello anterio e premere e tenere premuto il tasto OK sul telecommando per altre 3 secondi. Ad agli pressione del tasto Tuning Mode (Modalità di sintonizzazione), si passa nella modalità di sintonizzazione automatica a quella manuale e viceversa.

Dopo esseri sintonizzati su una stazione FM, alternando le impostazioni relative alla modalità di sintonizzazione èanches possible selezione la modalità di riscizione stereo e moncaurale (con la modalità mono è possibile migliorare la riscizione delle stazioni dalle frequenze più deboli). Notare che alcune modalità surround non sono disponibili con la riscizione monaureale.

Stazioni predefinite

É possible memorizzare un totale di 30 stazioni (AM ed FM combinate) come stazioni predefinite. Quando si desidera salvare la statione sintonizzata attualmente comme stazione predefinita, premere il tasto Memory (Memoria) sul telecomando. Utilizzato i tasti numeri per immettere il numero di presezione desiderato.

Per sintonizzare una stazione predefinita:

• Premere i tasti sinistra/destra.
• Premere il tasto Preset Scan (Scansione predefinite) del telecomando. L'AVR si sintonizzera su ciaccuna stazione predefinita nell'ordine per cinque secondi. Una volta sintonizzati sulla stazione predefinita, premere nuovamente il tasto Preset Scan (Scansione predefinite).
• Inserire il numero preimpostato using i tasti numerici. Per le preimpostazioni da 10 a 30, premere 0 prima del numero preimpostato. Ad esempio, per inserire la preimpostazione 21, premere 0-2-1.

Un'alto metodo per memorizzare automaticamente le preimpostazioni è usare Auto Store (Memorizzazione automatica).Quando si selezione Auto Store (Memorizzazione automatica), I'AVR scansiona tutte le frequenza con un bian segnale e le saliva automaticamente come predefinibile. Per useare Auto Store (Memorizzazione automatica):

• nella sorgente FM o AM, premere il tasto Info/Option (Info/Opzione) sul telecomando dell'AVR.
• Premere OK per selezionare "Auto Store" (Memorizzazione automatica).
• Evidenziare "Yes" (Si) e premere "OK".

L'AVR potrebbe impiegare vari minuti per completare il processo di memorizzazione automatica. Da notare che la realizzazione della memorizzazione automatica cancellera delle stazioni predefinite salvate attualmente.

Riproduzione dei contenti su un dispositorio USB

Compatibilità MP3: mono o stereo, bit rate costanti (CBR) da 8 kbps a 320 kbps, bit rate variabili (VBR) alla qualità più Bassa a quella più alta, con velocità di campionamento da 8 kHz a 48 kHz.

à WMA: Ver. 9.2 basic, CBR stereo con velocità di campionamento compresa tra 32 kHz e 48 kHz e bit rate tra 40 kbps e 192 kbps, CBR mono con velocità di campionamento compresa tra 8 kHz e 16 kHz e bit rate tra 5 kbps e 16 kbps, codifica VBR a passo e di qualità tra 10 e 98, velocità di campionamento compresa tra 44 kHz e 48 kHz.

Non è supportato alcun altro tipo di contento.

Riproduzione di file su un dispositivo USB

1. Inserire l'unita USB nella porta USB del pannello anterio dell'AVR.
   IMPORTANTE: non collegare un computer o una periferica alla porta USB. Non sono supportati hub USB elettori multischeda.
2. Premiere il tasto Source Selector (Selezione della sorgente) USB sul Telecommando fina a che sul display del pannello anteriore compare "USB" come sorgente. Comparirà la schermata USB.

1. Selezionare una cartella e premere il tasto OK. L'AVR elenchera tutti i file audio compatibili.

2. SeLECTIONARE un file per iniziare la riproduzione. Compariarà la schermata di riproduzione USB. Saranno visualizzate le eventuali informazioni ID3, insieme con il tempo trascorso/ attuale del brano e le icone cheindicano lo stato della riproduzione attuale.

NOTE:

• Per saltare al brano successivo, premere il tasto destro; per saltare all'inizio del brano attuale, premere una volta il tasto sinistro; per saltare all'inizio del brano precedente, premere due volte il tasto sinistro (o una volta il tasto sinistro se il tempo residuo del brano è inferiore a 5 secondi).
• Per controllare la riproduzione, è possible usare i tasti di controllo del trasporto (saltando al brano precedente o successivo, cercando ad alla velocità in avanti o indietro all'interno di un brano, riproducedo un file, mettendo in pausa la riproduzione o arrestandola).
• Per ripetere un file o una cartella, premere il tasto Option/Info (Opzione/Info) e selezione l'opzione Repeat (Ripeti). A agli pressione dei tasti destra o sinistra si cambierà l'impostazione da Off (Spento) (nessuna ripetizione) a One (Uno) (file) a Repeat All (Ripeti tutti) (i file al livello della directory attuale dell'unità). Repeat All (Ripeti tutti) si attivera sempre quando si attiva la riproduzione di musica casuale.
• Per riproduire i brani audio in ordine casuale, premere il tasto Options/Info (Opzioni/ Info) e selezione Shuffle (Riproduzione casuale). Ogni pressione del tasto Shuffle (Riproduzione casuale) attiva o disattiva l'impostazione. L'AVR ripetera automaticamente i brani fino a che non si arresta manualmente la riproduzione.
• Per ridurre una cartella o tornare al livello del menu precedente, premere il tasto Back/Exit (Indietro/Esci).

Ascolto di un dispositorio iPod/iPhone/iPad

Quando un iPod, iPhone o iPad compatible è connesso alla porta USB del pannello anteriore dell'AVR, è possible ascoltare file audio tramite il proprio impianto audio/video di alta qualità, controllare iPod, iPad o iPhone con il telecommando o i controlli del pannello anteriore dell'AVR, vedere i messaggi di navigazione sul pannello anteriore dell'AVR o su un display video collegato e caricare l'iPhone, iPad o iPhone. Per le più recenti informazioni sulla compatibilità, consultare il nostro site web: www.harmarkardon.com.

Premiere il tasto Source Selector (Selezione della sorgente) USB sul telecommando fino a che sul display del pannello anterio compare "iPod" come sorgente. Comparirà la schermata iPod.

La tabella segunte riepiloga i controli disponibili durante la normale riproduzione atraverso la porta USB.

Funzione iPod o iPhone Pulsante del telecomando
Play (Riproduci) Play (Riproduci)
Pause (Pausa) Pause (Pausa)
Menu OSD/Menu
Indietro/Esci Indietro/Esci o freccia sinistra
Seleziona OK o freccia destra
Scorri all'indietro Freccia su
Scorri in avanti Freccia più
Forward Search (Cerca avanti) Foward Search (Cerca avanti)
Reverse Search (Cerca indietro) Reverse Search (Cerca indietro)
Brano successivo Skip Forward (Salta avanti) o freccia destra
Brano precedente	Skip Backward (Salta indietro) o freccia sinistra

Quando si scorre, tenere premuto il tasto per scorrere più rapidamente.

Durante la coproduzione di una scelta, sul display del pannello anteriore compariranno il titolo della canzone e l'icona della modalità coproduzione.

Se I'AVR è collegato al TV, comparirù una schermata iPod e visualizzera un'icona della modalità di riproduzione, il titolo della canzone, l'artista e l'album. Se è stata programmata la coproduzione causale o ripetuţa, comparirù un'icona.

ATTENZIONE: consigliamo vivamente di usare il salvaschermo integrato nel display video per evitare possibil danni causati da "burn-in" che potrebbero verificarsi con il plasma e display CRT quando un fermo immagine, come una schermata menu, restsa sul display a lungo.

Premere il tasting Option/Info (Opzione/Info) per visualizzare il menu delle opzioni dell'IPod:

Repeat (Ripeti): selezione哪家 impostazione per ripetere un brano o tutti i因为他们 dell'album o della playlist attuali. A agli pressione del tasto OK si commuta l'impostazione: repeat Off (Ripetizione disattivata), repeat One (Ripeti uno) o repeats All (Ripeti tutti).

Shuffle (Riproduzione casuale): selezionare questa impostazione per riproduzione delle canzoni disponibili in ordine casuale. A agli pressione del tasto OK si commuta l'impostazione: shuffle by Song (Riproduci in ordine casuale per canzone), shuffle by Album (Riproduci in ordine casuale per album), o Off (Spento) disattivare la riproduzione casuale.

NOTA: l'applicazione iTunes consente di non includere alcuni brani nella modalità di riproduzione casuale. L'AVR non è sull'impostazione.

Ascolto dei contenti atraverso via AirPlay (solo AVR 1710S/AVR 171S)

Se alla rete locale è stato collegato un AVR 1710S/AVR 171S, è possible eseguire lo streaming audio atraverso AirPlay da dispositivi Apple compatibili con iOS 4.2 o più recente e computer con iTunes 10.1 o più recente collegati alla stessa rete. Consultare Collegamento alla rete locale a pagna 18, per informazioni sulla connessiona alla rete locale e Configurazione della rete a pagna 24 per informazioni sul collegamento della rete locale.

Per awviare lo streaming AirPlay sull'AVR:

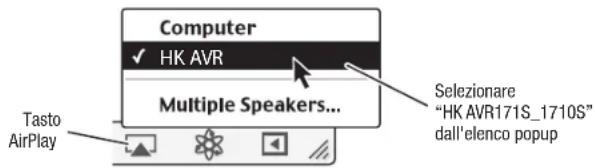

• Per avviare lo streaming AirPlay da un computer con iTunes, lanciare iTunes,fare clic sul tasto AirPlay visualizzato nella parte inferiore della finestra di iTunes e selezioneare "HK AVR" nell'elenco pop-up che apparve.

• Per avviare lo streaming da un iPod, iPhone o iPad, toccare il pulsante AirPlay sullo schermo e selezione "HK AVR171S_1710S" nellaelenco di selezione del diffusore che viene visualizzato.

Si avviara cosi lo streaming AirPlay (sull'OSD comparirà il messaggio "AirPlay activated" (AirPlay attivato)) interrompendo la sorgente che sta attualmente riproducedo l'audio tramite AVR. Se I'AVR si trova in modalità Sleep (Sospensione), si accendera e inizIERA a riproduire lo streaming audio AirPlay. Sull'OSD comparirà la schermata di riproduzione della musica.

Utilizzare i tasti del controlo del trasporto per controllare la riproduzione.

Ascolto di vTuner (radio su Internet)

La connessione di rete dell'AVR consente di riproduire file in formato MP3 e WMA via Internet. Dopo aver collegato la rete localeosi come descritto nella sezione Collegamento alle rete locale a pagna 18 e aver configurato la reteosi come descritto nella sezione Configurazione della rete a pagna 24, premere il tasto di selezione della sorgente Network (Rete) sul telecomando. A agli pressione si alterna tra le schermate Network (Rete) e vTuner.

Quando si visualiza la schermata del VTuner (sopr), I'AVR si colleghera in automatico a Internettramite il portale www-radioharmkardon.com. Per selezione un file da produratore,utilizzare i tasti su/gi per cercare per categoria.

NOTA: le catégorie visualizzate potrebbero cambiare a seconda della regione.

Per create un elenco di preferiti, collegarsi a www.radioharmankardon.com dal computer. Inserire l'indirizzo MAC dell'AVR sotto forma del suo n. ID (l'indirizzo MAC si trovera nella schermata Network Settings (Impostazioni di rete) nel menu System Settings (Impostazioni dell'impianto)- solo AVR 171S/AVR 1710S) o il n. ID vTuner dell'AVR (il n. ID vTuner si trovare nella pagnia della guidale nel menu principale vTuner - solo AVR 161S/ AVR 1610S) e create un account. I preferiti selezionati sul situ web saranno disponibili sull'AVR.

La navigazione è simileagli altri menu. Scorrere sono ad arrivare all'elemento desiderato e premire il tasto OK per selezioneario. Per tornare al livello del menu precedente (o per eliminare dalla videata i menu di livello superiore), premere il tasto Back/Exit (Indietro/ Esci) o il tasto sinistro.

L'AVR non più collegarsi a streaming che richiedono la registrazione sul sito o altra interazione prima di poter riproduire lo streaming. Se l'AVR non più collegarsi allo streaming, comparà brevemente il messaggio "Network Error" (Errore di rete) e la schermata della radio su Internet restera vuota.

Ascolto del contento multimedia tramite la rete locale

L'AVR è compatibile con DLNA e più accederà a contentù audio MP3 e WMA memorizzati su altri dispositivi compatibili con DLNA collegati alla stessa rete dell'AVR.

DLNA é un protocolo di condivisione file che create un ponte tra l'AVR e altri dispositivi sulla stessa rete con contenui audio. DLNA é supportato dai PC con condivisione file Windows Media Player, Windows Media Center o Intel Media Server. I computer Apple possono anch'assi condidere file atraverso DLNA using il software HARMAN Music Manager, scaricabile gratuiteamente da www.harmankardon.com (èanche disponibile software di terzi che consente la condivisione di file DLNA).

Compatible MP3: mono o stereo, bit rate costanti (CBR) da 8 kbps a 320 kbps, bit rate variabili (VBR) dalla qualità più Bassa à quella più alta, con velocità di campionamento da 8 kHz a 48 kHz.

Compatible WMA: Ver. 9.2 basic, CBR stereo con velocità di campionamento compresa tra 32kHz e 48kHz e bit rate tra 40 kbps e 192 kbps, CBR mono con velocità di campionamento compresa tra 8kHz e 16kHz e bit rate tra 5 kbps e 16 kbps, codifica VBR a passo e di qualità tra 10 e 98, velocità di campionamento compresa tra 44kHz e 48kHz .

Prima di poter accedere ai file situati in altri dispositiivi tramite rete, agli dispositivo deve prima essere autorizzato a condidere i file con l'AVR:

Per condidere i file su PC:

1. Apire Windows Media Player.
2. Aprire il menu Library (Libreria) e selezionare Media Sharing (Condivisione contentuti). Si aprirà la finestra Media Sharing (Condivisione contentuti).
3. Selezionare la casella "Share My Media" (Condividi miie contenuti). Nella finestra apparirà l'icona dell'AVR.
4. Selezionarla, poi selezionare "Allow" (Permetti) e quindi "OK".

Ora i file WMA e MP3 del computer sono disponibili per I'AVR.

Per condividere contentu su altri tipi di computer, sistemi operativi o software di contentu: controllare le istruzioni relative al computer, alsystema operativo o allettore di contentu.

Per ascoltare i contentui condivisi, premere il tasto di selezione della sorgente Network (Rete) (se per la sorgente compare vTuner, premere il tasto una seconda volta per passare alla sorgente radio Internet alla rete). Comparirà la schermata Home Network (Rete locale).

Nella schermata sono elencati i nomi di tutti i dispositivi di rete che autorizzato la condivisione. Utilizzare i tasti su e giu e OK per esplorare il contenso presente nell'archivio dellettore multimedia deldispositivo.Scorrere fino ad arrivare all'elemento desiderato e premere il tasto OK per selezionario.Per tornare al livello del menu precedente (o per eliminare dalla videata il menu dal livello superiore), premere il tasto Back/Exit (Indietro/ Esci).

NOTA:anche se il contento video cui comparire nel menu, I'AVR non supporta la riproduzione video delle connessioni di rete.

Riproducione di contentuti da un Roku Streaming Stick

Quando si collega un Roku Streaming Stick all'ingresso MHL/HDMI dell'AVR e lo si collega alla rete Wi-Fi locale, è possible usare il telecommando dell'AVR per cercare e controllare i contentùn in streaming. NOTE: per poter usare il Roku Streaming Stick con l'AVR, la rete locale deve essere Wi-Fi.

1. Dopo aver collegato il Roku Streaming Stick all'ingresso MHL/HDMI dell'AVR, selezionare la sorgente MHL dell'AVR. Sul TV dovrebbe comparire l'uscita video del Roku Streaming Stick.
2. Seguire le instruzioni Roku per collegare il Roku Streaming Stick con la rete Wi-Fi, usando il telecomando Roku.
3. Dopo aver collegato il Roku Streaming Stick alla rete Wi-Fi, i tasti del telecomando dell'AVR illustrati di seguito realizzeranno le stesse funzioni delle loro controparti sul telecomando Roku:

Ascolto di Media da Spotify Connect

Il suo AVR Harman Kardon ed il disposativo di controllo di Spotify devono essere collegati alla stessa Rete.

Dalla App Spotify sul tuo dispositivo mobile tocca la barra Now Playing per restrare i controlli aggiuntivi, e selezione Picona Speaker Dalla schermata Connect, semplicamente scegli il lorostrumento di AVR nella lista come dispositivo di destinazione edesso comincera a riproduire musica. Regola il volume direttamente alla apputilizzando la barra del volume della schermata Connect.

Spotify

Gran parte delle regulazioni e delle operazioni di configurazione dell'AVR vengono eseguite automaticamente, con poco'intervento da parte dell'ultente. É inoltre possibile personalizzare l'AVR per adattarlo al proprio sistemas e gusti personali. In esta sezione vengono descritte alcune delle regolazioni avanzate disponibili.

Elaborazione dell'audio e audio surround

I segnali audio possono essere codificati in molti formati che non solo hanno effetto sulla qualità del suono ma sul numero di canali dei diffusori e sulla modalità surround. É inottre possible selezionare manually una modalità surround differente, quando disponibile.

Segnall audio analogici

I segnali audio analogici comprendono in genere due canali, sinistro e destro. I'AVR è in grado di elaborare segnali audio a due canali per riproduire l'audio surround multicanale,anche quando nella registrazione non è stato codificato alcun effetto surround. Tra le modalità disponibili vi sono il Dolby Pro Logic II/Ilx/Ilz,Virtual Speaker, DTS Neo:6, HARMAN NSP, 5 CH e le modalità 7 CH Stereo. Per selezione una di queste modalità, premere il tasto Surround Modes (Modalità Surround).

Segnali audio digitali

I segnali audio digitali offrono maggiore flessibilità e capacità rispetto ai segnali analogici e consentono di codificare informazioni del canale discreto direttamente nel segnale. Il risultato sare una migliorie qualità dell'audio e direzionalità eccellene, in quanto le informazioni di ciasmun canale vengono trasmesse indipendente. Le registrazioni ad alla risoluzione sono straordinariamente prive di distorsione, in particolare nelle alte frequence.

Surround Modes (Modalità surround)

La modalità surround prescelta dipende dal formato del segnale audio in ingresso e dal gusto personale. Sebbene le modalità surround dell'AVR non siano mai disponibili nelle insieme, per un determinato ingresso è disponibile sempre una grande varietà di modalità. La Tabella A12 dell'Appendice a pagina 47 offre una breve descrizione diogni modalità e indica le tipologie di segnali in ingresso o bitstream digitali con cui la modalitàcould essere utilizzata. Per maggiori informazioni sulle modalità Dolby e DTS consultare i siti delle società: www.dolby.com e www.dtsonline.com.

In caso di dubbio, verificare la copertina del disco per ottenere maggiori informazioni sulle modalità surround disponibili. In generale, le sezioni non essentiali del disco, come trailer, materiale aggintivo o il menu stesso del supporto, sono disponibili solo nella modalità Dolby Digital 2.0 (due canali) o PCM a due canali. Se il titlo principale è in riproduzione e il display alla una di queste modalità surround, cercare la sezione relativa alla configurazione audio e o della lingua nel menu del disco. Assicurarsi inolte che l'uscita audio del dettoile del disco sera impostata sul flusso in bit originale anizché su PCM a due canali. Interrompere la riproduzione e verificare l'impostazione dell'uscita del dettoile.

Le registrazioni digitali multicanale sono prodotte in formati a cinque canali, sei canali o sette canali, con oswana un canale "1". I canali compresi in una tipica registrazione a 5.1 canali sono sinistro anterio, destro anteriore, surround sinistro, surround destro e LFE (low-frequency effects, effetti a bassa frequenza). I canali LFE vengono indicate con ".1" per ricordare che sono limitati alle basse frequenza. Le registrazioni a 6.1 canali aggiungono un unico canale posteriori surround, e le registrazioni a 7.1 canali aggiungono i canali posteriori sinistro e posteriori destro surround alla configurazione a 5.1 canali. I nuovi formati sono disponibili in configurazioni a 7.1 canali. L'AVR è in grado di riproduire i nuovi formati audio, fornido un'esperienza home theater più interessante.

Solo AVR 1710S/AVR 171S: per usee le modalita surround a 6.1 e 7.1 canali, devono essere abilitati i canali posteriori surround. Per maggiori informazioni consultare la sezione Configurazione manuale dei diffusori a pagina 30.

I formati audio surround digitali includono Dolby Digital 2.0 (solo due canali), Dolby Digital 5.1, Dolby Digital EX (6.1), Dolby Digital Plus (7.1), Dolby TrueHD (7.1), DTS-HD Audio ad alta risoluzione (7.1), DTS-HD Master Audio (7.1), DTS 5.1, DTS-ES (6.1 a matrice e discrete), DTS 96/24 (5.1), modalita PCM a due canali in 32kHz 44,1kHz, 48kHz, 88,1kHz, 96kHz, 176,4kHz o 192kHz, e 5.1 o 7.1 multicanale PCM.

Quando I'AVR riceve un segnale digitale, rileva il metod di codifica e il numero di canali e i visualizzza per breve tempo sosto forma di tre numeri separati da barre (ad esempio, "3/2/.1").

Il primo indica il numero dei canali anteriors del segnale: "1" indica una registrazione monofonica (di solito un programma più vecchio che è stato rimasterizzato in digitale o, più raramente, un programma moderno per cui il regista ha scelto la modalità mono per ottenere un effetto speciale). "2" indica la presenza dei canali sinistro e destro, ma non di quello centrale. "3" indica che sono presenti tutti e tre i canali anteriors (sinistro, destro e centrale).

Il secondo numero rappresenta i canali surround presenti: "0" indica l'assenza di informazioni inerenti il surround. "1" indica la presenza di un segnale surround a matrice. "2" indica i canali surround discrete di sinistra e destra. "3" si usa con bitstream DTS-ES per rappresentare la presenza del canale posteriore surround discreto,或者其他 canali sinistro e destro surround laterali. "4" si usa con formati digitali a 7.1 canali per indicare la presenza di due canali surround laterali discreti e due canali surround posteriori discreti.

Il perso numero viene utilizzato per il canale LFE: "0" indica l'assenza del canale LFE. ".1" indica la presenza di un canale LFE.

I segnali a 6.1 canali-Dolby Digital EX e DTS-ES a matrice e discreto-includono ciascuno un'etichetta che indica al ricevatore di decodificare il canale posteriore surround, indicato come 3 / 2 / 1 EX-ON per contenuti Dolby Digital EX, e 3 / 3 / 1 ES-ON per contenuti DTS-ES. I segnali Dolby Digital 2.0 includono Iindicatore del Dolby Surround che sta per DS-ON o DS-OFF, a seconda che il bitstream a due canali presenti informazioni solo stereo o un downmix di un programmamma multicanale che cui essere decodificato dal decoder Dolby Pro Logic dell'AVR. Di default dati segnali vengono riprodotti nella modalità Dolby Pro Logic Ilx Movie.

Quando si riceve un segnale PCM, compaioni il messaggio relative e la velocità di campionamento (32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz o 192 kHz).

Quando sono presenti solo due canali (destro e sinistro), è possible'utilizzare le modalità surround analogiche per la decodifiche del segnale in canali multipli. Se si preferisce un fornato surround diverso alla codifica digitale originale del segnale, premere il tasto Surround Modes (Modalità surround) per visualizzare il relative menu (consultare la sezione Selezione di una modalità surround a pagina 25).

L'opzione Auto Select (Selezione automatica) imposta la modalità surround nella codifica digitale del segnale originaria, ad esempio Dolby Digital, DTS, Dolby TrueHD o DTS-HD Master Audio. Per i materiali a due canali, I'AVR è impostato di default sulla modalità HARMAN NSP. Se si preferisce una modalità surround diversa, selezionare la categoria della modalità surround: Virtual Surround, Stereo, Movie, Music o Video Game. Premere il tasto OK per cancellare la modalità.

Ogni categoria della modalità surround è impostata su una modalità surround:

• Virtual Surround (Surround virtuale): diffusore virtuale.
• Stereo: 7-CH Stereo o 5-CH Stereo (a seconda di quanti diffusori principali siano presenti nell'impiano).
  NSP: HARMAN NSP.
• Movie (Film): Dolby Pro Logic II Movie.
  Music (Musica): Dolby Pro Logic II Movie.
• Videogiochi: Dolby Pro Logic II Movie.

É possiblè selezioniare una modalità diversa per anni categoria. Di seguito viene riportata una lista complete della modalità surround disponibili (le modalità surround effettivement disponibili dipendon del numero di diffusori presenti nelle impianto).

• Virtual Surround (Surround virtuale): diffusore virtuale.
• Stereo: 2-CH Stereo, 5-CH Stereo o 7-CH Stereo (solo AVR 1710S/AVR 171S).
  NSP: HARMAN NSP.
• Movie (Film): DTS Neo:6 Cinema, Dolby Pro Logic II Movie, Dolby Pro Logic Ilx Movie (solo AVR 1710S/AVR 171S), Dolby Pro Logic Ilz (solo AVR 1710S/AVR 171S).
  Music (Musica): DTS Neo:6 Music, Dolby Pro Logic II Music, Dolby Pro Logic Ilx Music (solo AVR 1710S/AVR 171S), Dolby Pro Logic Ilz (solo AVR 1710S/AVR 171S).
• Videogiochi: Dolby Pro Logic II Game, Dolby Pro Logic IIx Game (solo AVR 1710S/AVR 171S), Dolby Pro Logic IIz (solo AVR 1710S/AVR 171S).

Una volta programmata la modalità surround per ogni tipo di audio, selezione la riga del menu Surround Modes (Modalità surround) per annullare la selezione automatica della modalità surround dell'AVR. L'AVR utilizzera cosi la stessa modalità surround la prossima volta che verrà selezioneata la sorgente.

Solo AVR 1710S/AVR 171S: Dolby Pro Logic Ilx è disponibile solo se è stato configurato l'amplificatore assegnato dell'AVR a Surround posteriori; Dolby Pro Logic Ilz è disponibile solo se è stato configurato l'amplificatore assegnato dell'AVR a Alto frontale. Per maggiori informazioni consultare la realtà Configurazione manuale dei diffusori a pagre 30.

PLlIz Height Gain (Guadagno dell'altezza PLlIz) (solo AVR 1710S/AVR 171S): Quando si è impostato l'amplificatore assegnato a Alto frontale (consultare la sezione Configurazione manuale dei diffusori a pagna 30), diventerà disponibile l'impostazione del guadagno dell'altezza PLlIz. I canali alli frontali migliorano di molto l'esperanza spaziale di un impianto di sono surround. Alcuni ascoltatori potrebbero desiderare la profundità e la dimensione fornite dai canali alli, ma da un'esperienza all'apparenza trasparenze. Altri ascoltatori potrebbero VOLER accentuale i canali alli frontali uso an'impostazione del volume più alta.

Il controllo del guadagno dell'altezza PLIIz consente di cancellare il volume dei canali alto frontali per adattarli a vari programmi. Il controllo ha tre impostazioni: Basso (volume normale), Medio (augento di volume moderato) e Alto (aumento del volume massimo). Da tener presente che èanche possibile realizzare la regolazione fine dei li velli di volume del canale alto frontale. Per i dettagli, consultare la sezione Impostazione manuale dei livelli di uscita dei canali a pagna 32.

Dolby PLII/Dolby PLIIx Music: quando si selezione la modalità Dolby Pro Logic II o Ilx Music nel menu Surround Modes (Modalità surround) sono disponibili alcune impostazioni supplementari:

Center Width (Larghezza centrale): questa impostazione ha effetto sulla riproduzione dell'audio vocalico emesso dai tre diffusori frontali. Un numero più basso focalizza l'informazione vocale strettamente sul canale centrale. I numero più alto (fino a 7) ampliano la portata dello spazio acustico. Utilizzare i tasti sinistra/destra per regolare.

Dimension (Dimensione): esta impostazione ha effetto sulla profundità della presentazione surround e consente di "spostare" il suono verso la parte anteriore o posteriori della stanza. L'impostazione "0" è quella predefinita neutra. L'impostazione "F-3" sposta il suono verso la parte anteriore della stanza, quando l'impostazione "R-3" lo sposta verso那一 della posteroi. Utilizzare i tasti sinistra/destra per regolare quella impostazione.

Panorama: quando la modalità Panorama è arrivata, parte dell'audio riprodotto dai diffusori frontali viene trasferita sui diffusori surround, creando un effetto "avolgente". Ogni pressione del tasto OK consente di alternate riaz'impostazione On (Acceso) o Off (Spento).

Consultare la Tabella A10 nell'Appendice per maggiori informazioni sulle modalità surround disponibili con i vari bitstream.

Configurazione manuale dei diffusori

L'AVR è flessibile e più essere configurato per funzionare con la maggior parte dei diffusori e compensare le caratteristiche acustiche della stanza.

Il processo EzSet/EQ individua in automatico le capacità di agli diffusore connesso e ottimizza le prestazioni dell'AVR con i diffusori. Se non si è in grado di effettuare la calibrazione dell'ExSet/EQ, o se si desidera impostare il funzionamento dell'AVR in relazione ai diffusori manually, utilizzare la configurazione Speaker Setup (Configurazione dei diffusori) nei menu visualizzati sullo schermo.

Prima di iniziare, posizionare i diffusori come indicato nella sezione Posizionamento dei diffusori a pagina 11 e colleaguei all'AVR. Consultare la guida dell'utente per i diffusori o il sito web del produttore per le specifiche relative alla loro gamma di Frequenza. Anche se è possible impostare i livelli dei singoli canali dell'AVR "a orecchio", un misuratore dell'SPL (sound-pressure level, livello di pressione acustica) acquistato presso il negazio di elettronica locale aiuta ad ottenere una maggiore precisione.

Registrarhe impostazioni di configurazione nelle Tabelle da A3 a A12 dell'Appendice per un facile reinserimento dato an azzeramento dell'impianto o se l'unità è stata scollegata per ulore quattro settimane.

Punto Uno: stabilire le frequenze di crossover dei diffusori

Senza utilizzare il processo EzSet/Eq, l'AVR non è in grado di individuire il numero di diffusori connessi e la loro calità. Consultare le specifiche tecniche di tutti i diffusori, quando individuire la risposta in frequenza, in genere specifica come gamma, ad es. 100Hz - 20kHz (± 3dB) . Nella Tabella A3 dell'Appendice, annotare come crossover la frequenza più bassa (100 Hz nell'esempio sopra) riproducibile da agli diffusore (tranne il subwoofer). NOTA: la frequenza non corrisponde a quella di crossover che potrebbe essere indica nelle specifiche del diffusore.

La gestione dei bassi dell'AVR determina quali diffusori verranno utilizzati per riproduire la parte a Bassa frequenza (i bassi) del programma della sorgente. L'invio delle note più basse ai piccoli diffusori satellite darebbe luogo a un pessoIMO audio e potrebree ananneggiare i diffusori. Le note più alte potrebbero non essere persepice affatto tramite il subwoofer.

Con una gestione appropriata dei bassi, l'AVR divide il segnale sorgente a una frequenza di crossover. Tutte le informazioni otre esta frequenza di crossover vengono riprodotte tramite i diffusori delsystema, nella quale al di sotto di questa soglia vengono riprodotte dal subwoofer. In这种方式, ciascun diffusore dell'impianto formirà prestazioni ottimali, offrendo all'utente un'esperanza audio più gradevole e potente.

Punto Due: misurare le distance dei diffusori

Teoricamente, tutti i diffusori dovrebbero essere positizonati in cercchio e la posizione di ascolto dovrebbe essere al centro. Tuttavia, potrebbe essere necessario posizionale alcuni diffusori un po' più lontano alla posizione di ascolto rispetto ad altri. A causa di ci, io sui che si presume debbao arrivare simultaneamente da più diffusori potrebbero divertare confusi a causa dei diversi tempi di arrivio.

L'AVR consente di regolare le distance per compensare queste differenze effettive nel posizionamento dei diffusori.

Misurare la distanza tra ogni diffusore e la posizione di ascolto e annotarla nella Tabella A4 dell'Appendice. Anche se tutti i diffusori si trovano alla medesima distanza della posizione di ascolto, insere le distanze dei diffusori come descritto nella sezione Impostazione delle distanze dei diffusori a pagna 32.

Punto Tre: Menu impostazioni manuali

Ora, è possibile programmare l'AVR. Sedersi nella posizione di ascolto consueta e assicurarsi che la stanza sa il più possible silenziosa.

Con il display del'AVR e video accesi, premire il tasto OSD/Menu per visualizzare ilsystema menu. Selezionale il menu Speaker Setup (Configurazione dei diffusori) e poi selezione Manual Setup (Configurazione manuale).

Nel caso in cui sia stato già realizazo il processo EzSet/EQ cosy come spiegato nella sezione Configurazione dell'AVR per i diffusori a pagna 22, l'AVRavrav salvato i risultati. Per la regolazione fine dei risultati dell'EzSet/EQ, o per configurare l'AVR da zero, selezione Manual Setup (Configurazione manuale). Comparirà la schermata Manual Setup (Configurazione manuale).

NOTA: per salvare le impostazioni attuali, premere il tasto Back/Exit (Indietro/Esci).

Per risultati miglior, regolare i sottomenu in quello ordine: Diffusori, Crossover, Regolazione distanza e uscita.

Diffusori

Grazie a esta selezione è possible programmare la corretta impostazione di agli gruppo di diffusori. Le impostazioni di questo menu consentono regolare in qualsiassi momento il restante processo di configurazione dei diffusori e la disponibilità di diverse modalità surround.

Selezione ON (Acceso) quando sono presenti dei diffusori nell'impianto; selezione OFF (Spento) per le posizioni in cui non sono installati dei diffusori. Le impostazioni anteriors destro e sinistro sono sempre ON (Acceso) e non sono più essere disabilitate.

Le eventuali modifiche saranno rispecchiate nelNumero di diffusori totale visualizzato in alto nella schermata.

Solo AVR 1710S/AVR 171S: L'impostazione AMP assegnato include quattro opzioni:

• Surround Back (Surround posteriore): Selezionare l'opzione Surr. Back (Surround posteriore) se l'implanto principale è un impianto a 7.1 canali e si stanno using diffusori surround posteriore sinistro e surround posteriori destro.
• Zone 2 (Zona 2): selezionare l'opzione Zone 2 (Zona 2) se l'impianto principale è un impianto a 5.1 canali e si considera usee le uscite dei diffusori dell'amplificatore assegnato per allimentare i diffusori nella Zone 2 (Zona 2). Per ulteriori informazioni, consultare la sezioneInstallare un impianto multIZona a pagina 19.
• Front Height (Frontale alto): selezionare l'opzione Front Height (Frontale alto) se l'impiano principale è un impianto a 7.1 canali e si stanno usando diffusori frontali alto con Dolby Pro Logic Ilz.
• Off (Spento): selezionare Off (Spento) se non sono stati collegati diffusori alle uscite dei diffusori dell'amplificatore assegnato.

NOTA: quando si imposta AMP assegnato a "Zone 2" (Zona 2), i diffusori collegati alle uscite dell'amplificatore assegnato non saranno configurate durante il processo EzSet/ EQ. Configurare manually i diffusori come spiegato seguito.

Al terminne, premere il tasto Back/Exit (Indietro/Esci).

Crossover

Dopo essere tornati al menu Speaker Setup (Configurazione dei diffusori), navigare forn alla riga Crossover e premere il tasto OK per visualizzare il relativo menu.

L'AVR visualizzera solo i gruppi di diffusori impostati su On (Acceso) nel menuNumero dei diffusori.

Per vedere le frequenze di crossover annotate per i diffusori, consultrare anche la Tabella A3.

Per agli gruppo di diffusori, selezione una di queste otto frequenze di crossover: Large, 40Hz, 50Hz, 60Hz, 70Hz, 80Hz, 90Hz, 100Hz, 110Hz, 120Hz, 140Hz, 150Hz, 160Hz, 180Hz o 200Hz. Se la frequenza di crossover del diffusore è inferiore a 40 Hz, selezione la prima opzione, "Large" (Largo). Questa impostazione non si riferisce alla dimensione fisica del diffusore, ma alla sua risposta in frequenza, che èanchesa detta "a gamma completa".

NOTA: se Room EQ (Equalizzazione stanza) è impostato su On (Acceso), le frequenze di crossover sono state impostate automaticamente dall'AVR e non è possible modificarle.

Annotare le impostazioni nella Tabella A6 dell'Appendice.

Al terme dell'insertimento delle impostazioni, premere il tasto Back/Exit (Indietro/Esci) per tornare al menu Manual Setup (Configurazione manuale).

Selezionale-Newamente il menu "Speakers" (Diffusori) e annotare l'impostazione del subwoofer: Queste impostazioni dipendono delle impostazioni di crossover selezione per i diffusori frontali destro e sinistro.

• Se i diffusori frontali sono stati impostati su una frequenza di crossover numerica, l'impostazione del subwoofer sare sempre SUB. Tutte le informazioni a bassa frequenza saranno sempre inviate al subwoofer. Se non si dispone di un subwoofer, passare a dei diffusori frontali destro e sinistro a gamma completa oaggiungere un subwoofer non appena possible.
• Se i diffusori sinistro/destro frontale sono impostati su LARGE (Largo), selezionare una delle tre impostazioni seguenti per il subwoofer:

L/R+LFE (Sinistro/Destro+Effetti a bassa frequenza): questa impostazione invia tutte le informazioni a bassa frequenza al subwoofer, incluso a) le informazioni solitamente riprodotte tramite i diffusori frontali destro e sinistro e b) le informazioni del canale relative agli effetti speciali a bassa frequenza (LFE).

OFF (Spento): selezionare esta impostazione quando non vengono utilizzati del subwoofer. Tutte le informazioni di bassa frequenza verranno spedite ai diffusori frontali sinistro e destro.

LFE (Effetti a bassa frequenza): Questa impostazione consente di riproduire le informazioni a Bassa frequenza contente nei canali del programma dei diffusori frontali sinistro e destro e indirizza solo le informazioni del canale LFE al subwoofer.

Distanza

Come descritto nel punto 2 sopra, con la misurazione della distanza tra agli diffusore e la positioninge di ascolto, l'AVR consente di regolare e compensare se varie distanze in modo che il suono proveniente da agli diffusore raggiunga la posizione di ascolto al momento giusto. Grazia a questo processo, è possibile migliorare la chiarezza e il detaglio del suono.

Nel menu Manual Setup (Configurazione manuale), spostare il Cursese alla riga Distanza e premere il tasto OK per visualizzare il menu Adjust Speaker Distance (Regolazione della distanza dei difusori).

Immettere la distanza da agli diffusore alla posizione di ascolto misurata nel punto 2 e registrata nella Tabella A4 dell'Appendice (v. di pagina 39). Selezionale un diffusore, quandil utilizzare i tasti sinistra/destra per camiare le misure. è possible inseire distanzi entro i 9,1 m (0 - 30 piedi). La distanza predefinita di tutti i diffusori è 3 m (10 piedi).

L'unità di misura standard per le misurazioni è il piede. Per cancellare l'unità in metri, selezione la riga Unit of Measure (Unità di misura) e premere il tasto sinistro o destro per cancellare l'impostazione.

NOTA: se i canali dell'amplificatore assegnato sono stati impostati sulla Zona 2, non sare possibile regolarne le impostazioni del ritardo.

Punto Quattro: Impostare manualmente i livelli di uscita dei canali

Per un ricevitore stereo standard, il rapplice controlo del bilanciamento consente di regolare l'imagining stereo modificando la relativa intensità sonora del canali sinistro e deestro. In un impianto home theater con un massimo di sette canali principali e due subwoofer, ottenere un'imaging corretta diventa anche più importante e complesso. L'obiettivo è quello di assicurarsi che agli canale venga sentito alla posizione di ascolto con la medesima intensità (quando segnali della stessa intensità vengono riprodotti dai canali).

La calibrazione EzSet/EQ dell'AVR è in grado di gestire quello compito fondamentale in modo semplicie ed automatico. Tuttività, il menu Output Adjust (Regolazione dell'uscita) dell'AVR consente di calibrare i livelli manually,tramite il suono di prova incorperto nell'impianto o durante la riproduzione di un contento della sorgente.

Dal menu Manual Setup (Configurazione manuale), selezione Output Adjust (Regolazione dell'uscita) per visualizzato il menu di regolazione del volume dei diffusori.

Saranno visualizzati tutti i diffusori dell'impianto con le relative impostazioni di livello attuali. É possible regolare il livello di anni diffusore da -10 dB a +10 dB, incrementando di 1 dB alla volta.

Mentre si effettuano le regolazioni, è possible misurare i livelli dei canali in uno dei seguenti modi:

• Preferibilmente, utilizeszare un misuratore SPL manuale per impostare su weighting C, scala lenta. Regolare agli diffusore in modo che il misuratore indichi 75 dB quando viene riprodotto il suo di prova integrato dell'AVR.
• A orecchio. Regolare i livelli in modo che l'intensità del suono di prova si uguali quando viene riprodotta da ciascun diffusore.

Per impostare i livelli tramite il suono di prova interno dell'AVR, selezione la riga "Test Tone Seq" (Sequenza del suono di prova) del menu per accendere il tono di prova. Poi, selezione la riga Test Tone SEQ (Sequenza del suono di prova) per scegliere tra Auto (Automatico) e Manual (Manuale):

Auto (Automatico): il suono di prova passera in automatico per tutti i diffusori, come indicate nella barra evidenziata. Tramite i tasti sinistra/destra, regolare il livello di agli diffusore quando il suono di prova è in pausa. Con i tasti su/giù, spostare la barra di evidenziazione su un'altra riga, il suono di prova segurà la barra. Per arrestare il suono di prova, utilizzare i tasti su/giù per spostare il cursore fuori dall'area dello schermo che elena i diffusori.

Manual (Manuale): il suo di prova rimane nel diffusore selezionato finché non ci si sposta a quello successivo con i tasti su/giu. Tramite i tasti sinistra/destra regolare il livello di agli difusore che riproduze il suo di prova.

Se si usa una sorgente esterna por impostare i livelli di uscita, impostare Test Tone (Tono di prova) su Off (Spento) e usare i tasti su/gli spostarsi tra i diffusori e i tasti sinistra/destra per regolare il livello dei diffusori durante la riproduzione della sorgente.

NOTA: se si usa un misuratore SPL portatile con del materiale sorgente esterno, come un disco di prova o una selezione audio, riproduzlo e regolare il controllo del volume principale dell'AVR finché il misuratore non indica 75 dB. Quindi regolare i singoli livelli dei diffusori.

Output Reset (Azzeramento uscita): per azzerare tutti i livelli sui valori predefiniti di fabbrica di 0dB, scorrere fino aquesta riga e premere il tasto OK.

Una volta terminato di regolare i livelli dei diffusori, registrarle impostazioni nella Tabella A3 dell'Appendice. Poi, premere il tasto Back/Exit (Indietro/Esci).

Note sull'impostazione del volume dei diffusori negli impianti home theater:

anche se l'impostazione dei livelli di volume dei singoli diffusori dell'implanto dipende dal proprio gusto personale, ecco alcuni accorgimenti che possono risultare utili:

• Per i film e i programmi musicali-video, l'obiettivo principale è create un Camposono coinvolgente e realismo, che attira l'assocatore dentro al film o al programma musica seenza distagliere l'attenzione dall'azione sullo schermo.
• Per le registrazione musicali multicanale, alcuni produttori Musicali creeranno un Campo sonoro che da r'impressione di essere circondati dall'orchestra, nellevrannano dare la sensazione di averla di fronte, con un'ambientazione più raffinata nei diffusori surround (la stessa sensazione che si prova in un auditorium).
• Nelle colonne sonore dei film a 5.1 canali e 7.1 canali, i diffusori surround non hanno lo scopo di riproduire audio con il volume elevato o essere attivi come i diffusori anteriors. Se si regolano i diffusori surround come i diffusori anteriors, il dialogo potrebree risulta peu comprensibile e alcuni effetti audio risulteranno troppo allti producendo una sensazione molto realistica.

Note sull'impostazione del volume del subwoofer:

• a volte, l'impostazione di volume del subwoofer che risultata ideale per la musica, è inceveecessiva per i film, quando l'impostazione adatta per i film è troppo Bassa per la musica. Quando si regola il volume del subwoofer, si consiglia di provare ad ascoltare musica e a guardare film con un forte contento di bassi e cercare di trovare una via di mezzo per il volume adatta per entrambi.
• Se il volume del subwoofer sembra sempre troppo elevato, è consigliabile spostarlo in una posizione differente. Il positizamento del subwoofer in un angolo tends ad augmentare l'uscita dei bassi; se invece lo si posizione lontano dalle pareti o dagli angoli tends a diminuirla.

Solo AVR 1710S/AVR 171S: Ascolto in Zona 2

Con l'impanto multizona in uso, è possible apprezze un'interessante presentatione home theater a 5.1 canali nelle're area di ascolto principale, cioè altri ascoltano una sorgente completeness diversa in un'altra stanza. Per le informazioni sull'in installatione, consultare la sezione Installazione di un impianto multizona a pagine 19.

L'implanto multizzone dell'AVR si configura e attiva dal menu su schermo Zone 2 (Zona 2). Premiere il tasto OSD/Menu e navigare forn alla riga Zone 2 (Zona 2). Premiere il tasto OK per usecire dal menuzone 2 (Zona 2).

Status (Stato): esta riga consente di attivare o disattivare la Zona 2.

Source (Sorgente): esta riga consente di selezionare l'ingresso della sorgente per la Zona 2. Si può selezionare una sorgente diversa da quella attualmente in funzione nell'area di ascolto principale. Tuttavia, se è stata selezionata la stessa sorgente sua per l'area di ascolto principale sua per la Zona 2, gli ascoltatori in entrambre le aree udranno gli stessi contenuti.

Per la Zona 2 sono disponibili solo sorgenti audio analogiche. Per ascoltare dispositivi digitali come unlettore CD in Zona 2, procedere come segue:

1. Oltre a realizzare una connessione audio digitale, collegare le uscite audio analogiche del dispositivo sorgente all'AVR. Annotare nella Tabella A5 a pagina 39 per registrarile quale gruppo di ingressi analogici è stato usato.
2. Usare il pulsante Audio Input (Ingresso audio) del pannello anteriore dell'AVR per selezione l'ingresso audio analogico (lasciare l'impostazione Audio per il dispositivo sorgente nel menu Source Setup (Configurazione della sorgente) impostato sull'ingresso digita).

Note sull'ascolto in Zona 2:

• Sebbene sia possible ascottare un iPod o USB come sorgente in Zona 2, non è possible建立起 la copertura iPod o USB dall'interno della Zona 2. Occorre iniziamente selezione l'IPod o USB come sorgente nella Zona 1 e建立起 la copertura di un brano o una playlist da li. Poi, è possible selezione iPod come la sorgente Zona 2 e controllare la copertura dall'interno della Zona 2 although se si cambia la Zona 1 a una sorgente diversa.
• Puo essere attiva solo una per volta delle sorgenti interne dell'AVR (iPod, USB, vTuner, Network, AirPlay, DLNA DMR) in entrambe le zone. Ad esempio, se si ascoltava vTuner come sorgente in Zona 1 e si passa alla sorgente Zona 2 a USB, si passera la sorgente in Zona 1 a USB (e viceversa). Per ascoltare contemporaneamente sorgenti diverse in Zona 1 e Zona 2, ameno una sorgente DeVessere una delle sorgenti esterne configurabili dell'AVR (Cable/Sat, Disc, STB o TV) collegata agli ingressi audio analogi ci dell'AVR, o una delle sorgenti radio terrestri dell'AVR (FM o AM).

Volume: evidenziare Questa riga e usare i tasti destra/sinistra per controllare il volume in Zona 2.

Assigned AMP (Amplificatore assegnato): esta riga consente di assegnare i canali dell' amplificatore assegnato alla "Zone 2" (Zona 2) per il funzionamento multizzona (consultare la sezioneNumero di diffusori a pagna 31). Quando esta riga è impostata su Zone 2 (Zona 2), è possible configurare laStanza di ascolto principale solo per un massimo di 5.1 canali.

Per useare il telecomando per controllare il suono in Zona 2; premere il tasto Zone 2 (Zona 2) del telecomando. I tasti Volume, Mute (Silenzia) e Source select (SeLECTIONA della sorgente) controlleranno il suono in Zona 2 e il tasto Zone 2 (Zona 2) si accendera a agli pressione di un tasto per segnalare che il telecomando è in modalità di controllo Zona 2. Premere nuovamente il tasto Zone 2 (Zona 2) per riportare il telecomando alla modalità di controlo dell'area di ascolto principale.

Impostazioni dell'impiano

Il menu System Settings (Impostazioni dell'implanto) dell'AVR consente di personalizzare il funzionamento dell'AVR. Premere il tasto OSD/Menu e navigare forn ala riga System (Implanto). Premere il tasto OK per visualizzato il menu System Settings (Impostazioni dell'implanto).

Panel Timeout (Timeout del pannello): esta impostazione consente di impostare il display del pannello anteriore dell'AVR perché si spenga automaticamente più essere rimasto accesso per un tempo predefinito (3 - 10 secondi) agli volta che si usa un commando. Impostarlo su "Off" (Spento) per far rianizzato il display accesso di continuo.

Auto Power Off (Spagnimento automatico): Questa impostazione consente di impostare l'AVR perché passi automaticamente alla modalità Off (Spento) dopo essere stata in modalità Sleep (Sospensione) per un tempo prestabilità (1 - 8 ore). Per maggiori informazioni, consulire la sezione Indicatore di alimentazione/tasto di accensione, a pagna 4. Inoltre, consente all'AVR di passare automaticamente alla modalità Sleep (Sospensione) dopo essere rimastato acceso per un periodo di tempo prestabilità. Notare che in questo modo non passere alla modalità Sleep (Sospensione) se la sorgente attiva ha uno dei connettori audio digitali selezioni come ingresso audio. Per maggiori informazioni consulire la sezione Configurazione della sorgente, a pagna 23.

Menu Timeout: esta impostazione consente di impostare la quantità di tempo (20 - 50 secondi) durante la quale una schermata menu restera attiva dopo l'ultima regolazione. Impostarla su "Off" (Spento) perché i menu restino attivi di continuo fino alla pressione del tasto OSD/Menu.

Status Message (Messaggio di stato): quando si accende l'AVR, si regola il volume, si curbia la sorgente o si rileva un Cambiamento nel segnale di ingresso, sullo schermo del TV comparirà un messaggio di stato. Selezionale per quanto tempo il messaggio restà visible, da 2 a 10 secondi, con un valore predefinito di 3 secondi. Selezionale "Off" (Spento) se non si desidera videere i messaggi di stato sullo schermo del TV (compariranno sul display del pannello anteriore dell'AVR).

Volume Default (Volume predefinito) e Default Volume Setting (Impostazione del volume predefinito): queste due impostazioni vengono utilizzate insieme per programare il livello di volume quando si accende l'AVR. Impostare il volume di default su On (Acceso), quando impostare Default Volume Setting (Impostazione del volume predefinito) sull'intensità desiderata. Quando Volume Default (Volume predefinito) è su Off (Spento), il volume di accensione dell'AVR corrisponde all'intensità dell'ultimo ascolto.

HDMI Audio to TV (Audio HDMI al TV): esta impostazione determina se i segnali audio HDMI passano atraverso il connettore di uscita del monitor HDMI al display video. Durante il normale funzionamento, lasciare esta impostazione su Off (Spento), dal momento che l'audio verrà riprodotto atraverso l'AVR. Per useare solo il TV, sulla impianto home theater, impostare su On (Acceso).

HDMI Link (Collegamento HDMI): esta impostazione consente di effettuare la communicatesione delle informazioni di controllo tra i dispositivi HDMI presenti nell'impianto. Impostando su On (Acceso) è possible controllare la communicatesione tra i dispositivi HDMI; impostando su Off (Spento)iene impedita la communicatesione di controllo.

Software Update (Aggiornamento software): se viene rilasciate un aggiornamento del software dell'AVR, le istruzioni di installazione saranno disponibili nella sezione di supporto del prodotto del site o presso l'Assistenza clienti Harman Kardon. In tale occasione, sare sufficiente usare quello sottomenu per installare l'aggiornamento del software.

IMPORTANTE: durante l'aggiornamento software, non spegnere l'AVR o utilizzarne i comandi. In caso contrario, l'AVR potrebbe subire dei danni permanenti.

Sleep Timer (Timer sospensione)

Il timer sospensione consente di impostare l'AVR per una coproduzione di forn a 90 minuti, trascorsi i quali si spegne automaticamente.

Premere il tasto Sleep (Sospensione) sul telecomando e comparirà il tempo che manca allo spegnimento. Ad agli presione ulteriori del tasto Sospensione, aumento il tempo di riproduzione di 10 minuti, fino a un massimo di 90 minuti. L'impostazione SLEEP OFF (Disattivazione della sospensione) disabilita il timer di sospensione.

Una volta impostato il timer di suspensione, il display del pannello anteriore si oscurerà automaticamente dimezzando la luminosità.

Premendo il tasto Sleep (Sospensione) dopo aver impostato il timer, viene visualizzato il tempo rimonente. Premere anchora il tasto Sleep (Sospensione) per modificare il tempo di riproduzione.

Prima di passare in modalità Sleep (Sospensione), il display del pannello anteriore eseguirà il conto alla rovescia nei 10 secondi finali. Se si preme n tasto qualsiasti durante taleiconta alla rovescia si annulla il processo e si disabilità il timer di sospensione.

Azzeramento del processore

Se I'AVR presenta un comportamento strano après un picco di corrente, scollegare il cavo di alimentazione CA per almeno 3 minuti. Inserire nuovamente il cavo e accendere I'AVR. Se esta procedura non consente di risolverre il problema, azzerare il processore AVR como descritto di seguito.

NOTA: l'azzeramento del processore cancellera delle configurazioni, comprese le impostazioni del diffusore e dei livelli sono come le preimpostazioni del sintonizzatore. Dopo un azzeramento, reinserire tutte le impostazioni necessarie annotate nei fogli di calcolo disponibili nell'Appendice.

Per azzerare il processore dell'AVR:

1. Premere il tasto di accensione sul pannello anterio per essere tre secondi per spegnere I'AVR (il LED dell'alimentazione emetterà una luce di colore ambra).
2. Tenere premuto per almono 5 secondi il tasto Surround Mode Category (Categoria modalità Surround) del pannello anterio fine a quando nel display del pannello anteriore non viene visualizzato RESET (Azerra).

NOTA: dopo aver realizzato un azzeramento del processore, attendere almeno 1 minuto prima di premere qualiasi tasto di selezione della sorgente.

Se I'AVR non funzioni correttamente dopo l'azzeramento del processore, contattare un centro di assistenza Harman Kardon autorizzato per ricevere supporto. Per individuare un centro di assistenza autorizzato, visitare il site web www.harmankardon.com.

Sintomo Causa Risoluzione

L'unità non funziona. · Alimentazione CA assente. · Assicurarsi che il cavo di alimentazione sia inserito in	una presa a muro CA · Verificare se la presa CA è controllata da un interrottore
Il display nel pannello anterio si accende, ma non viene riprodotto alcun audio o immagine	· Fissare tutte le connessioni di ingresso e del diffusore · Premere il tasto Mute (Silenziamento) · Alzare il controllo del volume
Nessun suono da alcuni dei diffusori. · L'amplificatore è in modalità di protezione a causa di un probabile corto circuitto · L'amplificatore è in modalità di protezione a causa di problemi interni	· Controllare tutti i fili dei diffusori e le connessioni dell'AVR per verificare se i cavi sono stati collegati in modo errato · Contattare il centro assistenza Harman Kardon locale
I diffusori centrali o surround non emettono alcun audio	· Selezionare una modalità surround diversa da quella stereo · I programmmi monofonici non contengono informazioni surround · Verificare la configurazione dei diffusori nel menu di impostazione · Il decoder surround potrebbe non create le informazioni del canale centrale o surround da programmi non codificati
L'unità non risponde ai comandi del telecomando. · Le batterie del telecomando sono quasi scariche · Il sensore del telecomando è offuscato	· Cambiare le batterie del telecomando · Assicurarsi che il sensore remoto dell'AVR sia in grado di vedere fisicamente il telecomando
Brusio intermittente nel sintonizzatore	· Spostare l'AVR o l'antenna lontano dal computer, da luci fluorescenti, motori o altri elettrodomestici
(Solo AVR 1710S/AVR 171S): Impossibile accedere alle impostazioni dei diffusori posteriori surround, e il tono di prova non viene riprodottoattraverso i diffusori posteriori surround	· Usare il menu di configurazione dei diffusori per riassgnare l'amplificatore assegnato ai canali sinistro e destro posteriori surround
Impossibile attivare la modalità di programmazione del telecomando	· Assicurarsi di premere per almeno 3 secondi la tasto di selezione della sorgente
I tasti del telecomando si accendono, ma l'AVR non risponde	· Il telecomando è in modalità Zona 2 · Premere il tasto Zone 2 (Zona 2) (il tasto non si accenderà quando il telecomando è in modalità di controllo Zona 1).
Impossibile stabilire la connessione di rete	· La programmazione della rete AVR richiede il riavvio · Far compiere un ciclo all'AVR in modalità Off (Spento), poi riaccenderlo

Ulteriori informazioni su possibili difficoltà di risoluzione dei problemi e su problematiche corrate all'installazione dell'AVR sono disponibili nelle "Domande Frequent", nella sezione relativa la supporto del prodotto sul site web: www.harmankardon.com

Specifiche

Sezione audio

Potenza stereo: AVR 1710S/AVR 171S: 100 W per canale, due canali a 6/8 ohms, 1kHz, <0,9% THD
	AVR 1610S/AVR 161S: 85 W per canale, due canali a 6/8 ohms, 1kHz, <0,9% THD
Alimentazione multicanale: AVR 1710S/AVR 171S: 100 W per canale, due canali a 6/8 ohms, 1kHz, <0,9% THD
	AVR 1610S/AVR 161S: 85 W per canale, due canali a 6/8 ohms, 1kHz, <0,9% TH
Impedenza/sensibilità in ingresso: 250 mV/27 k ohm
Rapporto segnale-rumore (IHF-A): 100 dB
Separazione del canale adiacente alsystema surround:	Dolby Pro Logic/DPLII: 40 dB Dolby Digital: 55 dB DTS: 55 dB
Risposta in frequenza: (a 1 W): 10 Hz - 130 kHz (+0 dB/-3 dB)
Capacità corrente immediata elevata(HCC):	±40 amp (AVR 1710S/AVR 171S); ±29 amp (AVR 1610S/AVR 161S)
Distorsione di intermodulazionetransitoria (TIM):	Non misurabile
Tensione differenziale d'ingresso: 40 V/μsec

Sezione sintonizzatore FM

Gamma di frequenza: 87,5 - 108,0 MHz
Sensibilità utilizzabile IHF: 1,3 μV/13,2 dBf
Rapporto segnale-rumore (mono/stereo):	70 dB/68 dB
Distorsione (mono/stereo): 0.2%/0.3%
Separazione stereo: 40 dB a 1 kHz
Selettività (± 400 kHz): 70 dB
Reilezione d'immagine: 80 dB
Reilezione IF: 80 dB

Sezione amplificatore AM

Gamma di frequenza: 520 - 1710kHz (AVR 1710S/AVR 1610S)
	522 - 1620kHz (AVR 170/AVR 160)
Rapporto segnale-rumore:	38 dB
Sensibilità utilizzabile (loop):	500 μV
Distorsione (1 kHz, 50% mod):	1.0%
Selettività (± 10 kHz):	30 dB

Sezione Bluetooth

Gamma di frequenza: 2402MHz - 2480MHz
Potenza trasmettitore:	0-4 dBm
Modulazione:	GFSK, π/4-DQPSK, 8-DPSK
Funzioni:	Riproroduzione audio in streaming, supportaBluetooth 3.0, A2DP v1.2, AVRCP v1.4

Sezione video

Formato televisione:	NTSC (AVR 1710S/AVR 1610S); PAL (AVR 171S/AVR 161S)
Livello/impedenza in ingresso: 1 Vp-p/75 ohm
Livello/impedenza in uscita:	1 Vp-p/75 ohm
Risposta frequenza video (video composito):	10 Hz - 8 MHz (-3 dB)
HDMI:	HDMI 1.4 con bypass 4k x 2k

Specifiche generali

Requisiti di alimentazione:	120V AC/60Hz (AVR 1710S/AVR 1610S); 220V – 240V AC/50Hz – 60Hz (AVR 171S/ AVR 161S)
Consumo energetico:	<0,5W (standby); 510 W massimo (AVR 1710S/AVR 171S); 450W massimo (AVR 1610S/AVR 161S)
Dimensioni (L x A x P):	17-5/16" x 4-3/4" x 11-3/16" (440 mm x 121 mm x 300 mm)
Peso	(AVR 1710S/AVR 171S): 11 libbre (5,1 kg) (AVR 1610S/AVR 161S): 10 libbre (4,6 kg)

La misurazione della profondità include manopole, tasti e connessioni terminali. La misurazione dell'altezza include piedini e telao.

Appendice - Impostazioni predefinite, fogli di calcolo, codici dei prodotti remoti

Tabella A1 - Concessioni consigliate per il componente sorgente

Tipodi dispositivo Sorgente AVR		Connessione audio digitale	Connessione audio analogica	Connessioni video
Roku Streaming Stick o altri dispositivo portatile; dispositivo che supporta HDMI	MHL (AVR 1710S/AVR 171S/ AVR 1610S/AVR 161S)	HDMI 1/MHL Analogica 1 o 2 HDMI	1/MHL
DVD Audio/Video, SACD, Blu-ray Disc,lettore HD-DVD	Disc (Disco) HDMI 2 Analogica 1 o	2 HDMI 2
TV via cavo, TV satellitare, HDTV o altre dispositivo in grado di riproduire programmi teilevisi	Cable/Sat HDMI 3 Analogica 1 o 2	HDMI 3
DVR o decoder STB HDMI 4 Analogica 1 o 2 HDMI 4
Console per videogiochi Game (Gico) HDMI 5 Analogica 1 o 2 HDMI 5
Qualiasi dispositivo audio o video, ad es.,lettore CD, videocamera, piatra di registrazione	Aux Cossiale oppure Ottica Analogica 1 o 2			Video composito 1 o 2 (non si usa per dispositivi di solo audio)
Qualiasi dispositivo di riproduzione di solo audio (ad es.,lettore CD, piatra di registrazione)	Audio	Cossiale oppure Ottica Analogica 1 o 2 Nessuna
iPod, iPhone, iPad o pennetta di memoria USB	iPod/USB	USB	N/A	N/A

Tabella A2 - Impostazioni di defaulti diffusori/Canali

	Impostazioni predefinite	Impostazioni dell'utente Posizione 1	Impostazioni dell'utente Posizione 2
Diffusori sinistro/destro frontale Acceso
Diffusore centrale Acceso
Diffusori sinistro/destro surround Acceso
Diffusori posteriori surround sinistro/destro (solo AVR 1710S/AVR 171S)	Spento
Subwoofer Acceso
Frequenza di crossover diffusori sinistro/destro frontali 100 Hz
Frequenza di crossover diffusore centrale 100 Hz
Frequenza di crossover diffusori sinistro/destro surround 100 Hz
Frequenza di crossover diffusori posteriore surround sinistro/destro o frontali sinistro/destro (solo AVR 1710S/AVR 171S)	100 Hz
Modalità Subwoofer (se i diffusori frontali sono impostati su Large)	L/R + LFE
Livello sinistro frontale 0 dB
Livello centrale 0 dB
Livello destro frontale 0 dB
Livello destro surround 0 dB
Livello destro alto destro/sinistro posteriore surround (solo AVR 1710S/AVR 171S)	0 dB
Livello sinistro alto sinistro/sinistro posteriore surround (solo AVR 1710S/AVR 171S)	0 dB
Livello sinistro surround 0 dB
Livello del subwoofer 0 dB

Tabella A3 - Valori predefiniti di impostazione del ritardo

Posizione diffusori	Distanza dal diffusore alla posizione di ascolto	Impostazioni del ritardo dell'utente Posizione 1	Impostazioni del ritardo dell'utente Posizione 2
Sinistro anteriore	3 metri (10 piedi)
Centrale	3 metri (10 piedi)
Destro anteriore	3 metri (10 piedi)
Destro surround	3 metri (10 piedi)
Sinistro surround	3 metri (10 piedi)
Destro alto destro/sinistro posteriore surround	3 metri (10 piedi)
Sinistro alto sinistro/sinistro posteriore surround	3 metri (10 piedi)
Subwoofer	3 metri (10 piedi)

Tabella A4 - Impostazioni sorgente

Cable/Sat

Disc(Disco)

MHL Radio TV iPod/USB

Rete/vTuner

Game(Gioco)

AUX STB Audio Bluetooth

Dispositivo connesso USB

N/A

Surround Mode (Modalità surround)

Ingresso video N/A N/A

N/A N/A N/A

Ingresso audio

Radio

HDMI ARC

USB

Network(Rete)

Bluetooth

Modalità notturna

N/A

N/A N/A

N/A

Regolazione della sincronizzazione labiale

N/A

N/A N/A

N/A

Cambia nome

N/A N/A

N/A N/A N/A

Ingresso Zone 2(Zona 2)

N/A

N/A N/A

N/A

Bassi

Atti

Tabella A5 - Impostazioni HARMAN NSP

Impostazioni predefinite		Impostazioni personalizzate
Stage Width (Larghezza dello stadio)	45
Stage Depth (Profondità dello stadio)	30

Tabella A6 - Impostazioni Dolby Pro Logic II Music

Impostazioni predefinite		Impostazioni personalizzate
Larghezza centrale	3
Dimensione	0
Panorama	Off (Spento)

Tabella A7 - Codici del telecomando
Ingresso sorgente Tipo di dispositivo (se modificato) Marca del prodotto e numero di codice

Cable/Sat
Disc (Disco)
TV
Game (Gioco)
AUX

Tabella A8 - Impostazioni di sistema
Funzionalità Predefinito Impostazioni personalizzate

Panel Timeout (Timeout del pannello) Off (Spento)
Auto Power Off (Spegnimento automatico) 8 ore
Menu Timeout (Timeout del menu): 20 secondi
Status Message (Messaggio di stato) 5 secondi
Volume Default (Valore predefinito del volume) Off (Spento)
Default Volume Setting (Impostazione del volume predefinito)	-25 dB
Audio HDMI al TV Off (Spento)
HDMI Link (Collegamento HDMI) Off (Spento)

Tabella A9 - Impostazioni della Zona 2
Ingresso sorgente Predefinito
Impostazioni personalizzate

Stato	Off (Spento)
Sorgente	FM
Volume	-25 dB
Amplificatore assegnato	Surround posteriore

Tabella A10 - Modalità surround

Surround Mode (Modalità surround)	Descrizione Flusso in bit o segnale in ingresso
Dolby Digital Fornisce fino a cinque canali audio principali separati e un canale LFE (low-frequency effects, effetti a bassa frequence) dedicato.	• Dolby Digital 1/0/.0 o .1, 2/0/.0 o .1, 3/0/.0 o .1, 2/1/.0 o .1, 2/2/.0 o .1, 3/2/.0 o .1 • Dolby Digital EX (riprodotto come 5.1) • Dolby Digital Plus codificato e trasferito tramite una connessione coassiale od ottica
Dolby Digital EX Espansione del Dolby Digital 5.1 che aggiunge un canale posteriori surround riproducibileattraverso uno o due diffusori posteriori surround. Può essere selezionato manually quando si rileva uno streaming non EX Dolby Digital.	• Dolby Digital EX • Dolby Digital 2/2/.0 o .1, 3/2/.0 o .1
Dolby Digital Plus Versione migliorata del Dolby Digital e codificata in modo più efficente, Dolby Digital Plus è in grado di supportare canali discreti aggintivi e lo streaming audio da Internet, offrendo una qualità migliorata dell'audio. Il materiale sorgente può essere trasmessotramite una connessione HDMI oppure codificato come Dolby Digital o PCM e tramessotramite l'audio digitale coassiale o ottico.	• Dolby Digital Plus tramite connessione HDMI (il disposittivo sorgente codificata il segnale sul Dolby Digital, quando viene utilizzata una connessione coassiale o ottica)
Dolby TrueHD Dolby TrueHD è un' espansione dell'audio MLP Lossless™lo stesse formattingo nel formato dei dischi DVD-Audio. Dolby TrueHD presenta ulteriori funzioni rispetto al Dolby Digital (ad esempio le impostazioni della modalità notte), riproducedo un audio completenesse privo di perdite di qualità analoga a una registrazione effettua in studio.	• Blu-ray Disc o HD-DVD codificato con Dolby TrueHD, tramesso tramite HDMI
Dolby Digital Stereo	Fornisce un downmix a due canali dei materiali Dolby Digital.	• Dolby Digital 1/0/.0 o .1, 2/0/.0 o .1, 3/0/.0 o .1, 2/1/.0 o .1, 2/2/.0 o .1, 3/2/.0 o .1 • Dolby Digital EX
Gruppo modalità Dolby Pro Logic II	Decoder analogico che deriva cinque canali audio principali discreti a gamma completa da sorgenti analogiche a due canali o codificate con audio surround a matrice. Sono disponibili quattro varianti.	Vedere di seguito
Dolby Pro Logic II Movie	Variante di Dolby Pro Logic II, è ottimizzato per i film e i programmi teilevisi.	• Dolby Digital 2.0 o 2.1 • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic II Music Variante di Dolby Pro Logic II, è ottimizzato per repertori musicali. Consente la presentazione del Campo audio in tre dimensioni: • larghezza centrale (consente di regolare la larghezza dello spazio audio vocale) • dimensione (consente di regolare la profundità dello spazio audio) • panorama (consente di regolare l'effetto surround avolgente)	• Dolby Digital 2.0 o 2.1 • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic Variante del sistema Dolby Pro Logic II, aumento l'utilizzo dei canali surround e del subwoofer per fornire un'esperienza di gioco video notevolmente avvolgente.	• Dolby Digital 2.0 o 2.1 • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic II Game Versione originale Dolby Pro Logic, genera un segnale mono contente le informazioni inferiori ai 7 kHz per i canali surround.	• Dolby Digital 2.0 o 2.1 • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic Ilx Mode Group (solo AVR 1710S/AVR 171S)	Espansione del Dolby Pro Logic II che agginge un canale posteriori surround riproducibileattraverso uno o due diffusori posteriori surround. Le modalità Dolby Pro Logic Ilx possono essere selezione non solo con i bitstream Dolby Digital, ma grazie al postprocessore dell'AVR, è possible usare ancche con alcuni bitstream DTS per aggungere un canale posteriori surround alle modalità 5.1.	Vedere di seguito

Tabella A10 - Modalità surround (continua)
Surround Mode (Modalità surround)
Descrizione Flusso in bit o segnale in ingresso

Dolby Pro Logic Ilx Music (solo AVR 1710S/AVR 171S)	Questa modalità è simile al Dolby Pro Logic II Movie, con l'aggiunta di un canale posteriore surround.	• Dolby Digital 2/0/.0 o .1, 2/2/.0 o .1, 3/2/.0 o .1, EX • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic Ilx Music (solo AVR 1710S/AVR 171S)	Questa modalità è simile al Dolby Pro Logic II Movie, incluso la disponibilità delle regolazioni della larghezza centrale, dimensione e panorama. Dolby Pro Logic Ilx Music aggiunge un canale posteriore surround.	• Dolby Digital 2/0/.0 o .1, 2/2/.0 o .1, 3/2/.0 o .1, EX • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Dolby Pro Logic Ilx Game (solo AVR 1710S/AVR 171S)	Questa modalità è simile al Dolby Pro Logic II Game, con il vantageglio dell'aggiunta di un canale posteriore surround.	• Dolby Digital 2/0/.0 o .1 • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz o 48 kHz)
Dolby Pro Logic Ilz (solo AVR 1710S/AVR 171S)	Espansione del Dolby Pro Logic II che aggiunge canali alti sinistro e destro riprodottiattraverso due diffusori alti frontali montati sopra e all'esterno dei diffusori frontalisinistro e destro.	• Dolby Digital 2/0/.0 o .1, 2/2/.0 o .1, 3/2/.0 o .1, EX • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
Diffusore virtuale	Simula 5.1 canali quando sono presenti solo due diffusori o si desidera un Campo acustico più avvolgente.	• Dolby Digital • Analogico (due canali) • Sintonizzatore • PCM (32 kHz, 44,1 kHz o 48 kHz)
DTS Digital Utilizzato un mefado di codificazione/decodificazione diverso da Dolby Digital, DTS Digitalconsente di ottenere fino a cinque canali discreti, più un canale LFE.		• DTS 1/0/.0 o .1, 2/0/.0 o .1, 3/0/.0 o .1, 3/1/.0 o .1, 2/2/.0 o .1, 3/2/.0 o .1 • DTS-ES Matrix (riprodotto come 5.1) • DTS-ES Discrete (riprodotto come 5.1)
DTS-HD DTS-HD è un nuovo formato audio ad alta definizione che completa il video ad alte definizione fornito dai Blu-ray Disc e dai dischi HD-DVD. Viene trasmesso utilizzatoun core DTS con estensioni ad alta risoluzione. Anche quando si considera solo l'audio surround DTS 5.1 (o è disponibile, se l'impianto multizona è in uso), la capacité più elevata dei dischi ad alta risoluzione serve i DTS a una velocità in bit doppi rispettoa quella utilizzata sui dischi DVD-Video.		• Blu-ray Disc o dischi HD-DVD codificati con modalità DTS-HD, riprodotti tramite connessione HDMI
DTS-HD Master Audio	La Tecnologia DTS-HD Master Audio offre RIProduzioni "bit per bit" delle registrazionida Sala di incisione in un massimo di 7.1 canali per prestazioni incredibiliamenteaccurate.	• Blu-ray Disc o dischi HD-DVD codificati con Tecnologia DTS-HD Master Audio, riprodotti tramite connessione HDMI
DTS-ES Matrix DTS Extended	Surround aggiunge un unico canale posteriore surround al suono surround digitale DTS 5.1. La versione Matrix include le informazioni sul canale posteriore surround "a matrice" nei canali surround (laterali) sinistro e destro per la compatibilità con gli impianti a 5.1 canali.	• DTS-ES Matrix
DTS-ES Discrete DTS-ES Discrete è un'altra modalità surround estesa che aggiunge un canale posteriore surround, maqueste informazioni sono codificate in modo discreto sul disco e non derivate dalle informazioni contenute nei canali surround.		• DTS-ES Discrete
DTS Stereo Fornisce un downmix a due canali dei materiali digitali DTS o una presentation surround con codifica a matrice.		• DTS 1/0/.0 o .1, 2/0/.0 o .1, 3/0/.0 o .1, 3/1/.0 o .1, 2/2/.0 o .1, 3/2/.0 o .1 • DTS 96/24 • DTS-ES Matrix • DTS-ES Discrete

Tabella A10 - Modalità surround (continua)

Surround Mode (Modalità surround)	Descrizione Flusso in bit o segnale in ingresso
DTS Neo:6 Mode Group L'elaborazione analogica DTS Neo:6 è disponibile con segnali DTS e DTS 96/24 e segnali analogici a due canali o PCM per creare una presentazione a 3, 5 o 6 canali.	Vedere di seguito
DTS Neo:6 Cinema A seconda del numero dei diffusori dell'impianto, selezioneare le modalità a 3, 5 o 6 canali, avanzato per i filmati o le presentazioni video.	• DTS 2/2/.0 o .1, 3/2/.0 o .1• DTS 96/24• Analogico (due canali)• PCM (32 kHz, 44,1 kHz o 48 kHz)
DTS Neo:6 Music Disponibile solo nelle modalità a 5 e 6 canali, crea una presentazione surround idonea alle registrazioni musicali.	• DTS 2/2/.0 o .1, 3/2/.0 o .1• DTS 96/24• Analogico (due canali)• PCM (32 kHz, 44,1 kHz o 48 kHz)
HARMAN NSP TECHNOologia proprietaria HARMAN, NSP usa elaborazione digitale softistica per offrir un'esperienza di ascolto tridimensionale dal suono naturale da sorgenti stereo a 2 canali convenzionali come CD e trasmissioni stereo. Sebbene conservi il timbro e il bilanciamento spaziali originali della registratione, HARMAN NSP create uno spazio di ascolto simulato che si regola automaticamente per adeguarsi al tipo di programma che si sta ascoltando. Sono disponibili regolazioni per la dimensione dello spazio simulato e per il livello con cui NSP lo regola perché si adatti al materiale del programma.	• Analogico (due canali)• Sintonizzatore• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
5-Channel Stereo Questa funzione è utile per le feste; le informazioni del canale sinistro e destro vengono riprodotte mediante i diffusori anteriors e surround su ciascun lato, nella difusore centrale riproduze un mix monofonico globale.	• Analogico (due canali)• Sintonizzatore• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
7-Channel Stereo (solo AVR 1710S/AVR 171S)	Espande la presentazione stereo a 5 canali per includere i canali posteriori surround.	• Analogico (due canali)• Sintonizzatore• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)
2-Channel Stereo Disattiva tutta l'elaborazione surround e riproduze un segnale a due canali puro o il downmix di un segnale multicanale. Il segnale viene digitalizzato e vengono applicate le impostazioni di gestione dei bassi, che lo rendono adeguato nei casi in cui si utilizza un subwoofer.	• Analogico (due canali; downmix DSP disponibile per il multicanale)• Sintonizzatore• PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz)

Quando si usa I'elenco delle funzioni della Tabella A11, consultare i tasti numerati.

AVR

Tabella A11 - Elenco delle funzioni del telecomando

Appendice

N.	Nome del tasto AVR	FM AM Blu-ray/DVD TV	Radio		NETWORK/VTUNER		Media Server DMC1000
			Pod/USB
01	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR
02	Spegnimento dell'AVR	Spegnimento dell'AVR	Spegnimento dell'AVR	Spegnimento dell'AVR	Spegnimento dell'AVR	Spegnimento dell'AVR	Spegnimento dell'AVR	Spegnimento dell'AVR	Spegnimento dell'AVR
03°	Zona 2	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)
04	Silenziamento	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR
05	Cable/Sat	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
06	STB	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
07	TV	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
08	Disco	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
09	MHL	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
10	Aux	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
11	Audio	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
12	Gioco	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
13	AVR	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
14	USB	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
15	Rete	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
16	Radio	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso	Sel. ingressso
17	Modality surround	Modality surround	Modality surround	Modality surround	Modality surround	Modality surround	Modality surround	Modality surround	Modality surround
18	OSD/Menu	Menu	Avvia	Menu	Menu	Menu		Menu	Menu
19	Su	Su	Su	Su	Su	Su		Su	Su
20	Sinistra	Sinistra	Sinistra	Sinistra	Sinistra	Sinistra		Sinistra	Sinistra
21	OK	OK	Selezione	Invio	Configurazione	Selezione		Invio	Configurazione
22	Destra	Destra	Destra	Destra	Destra	Destra		Destra	Destra
23	Giù	Giù Giù Giù Giù Giù
24	Indietro/Esci	Bypass	Elimina	Esci/Annulla	Esci	Esci		Annulia	Esci
25	Home	MHL Home
26	1	1	1	1	1	1	1	1	1
27	2	2	2	2	2	2	2	2	2
28	3	3	3	3	3	3	3	3	3
29	4	4	4	4	4	4	4	4	4
30	5	5	5	5	5	5	5	5	5
31	6	6	6	6	6	6	6	6	6
32	7	7	7	7	7	7	7	7	7
33	8	8	8	8	8	8	8	8	8
34	Elimina		Elimina		Elimina	Esci		Elimina	Elimina
35	9	9	9	9	9	9	9	9	9
36	0	0	0	0	0	0	0	0	0
37	Test
38	Volume +	Volume +	Volume +	Volume +	Volume +	Volume +	Volume +	Volume +	Volume +
39	Ritrado
40	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione
41	Canale/Sintonizzato su	Canale su	Scansiona su	Canale su	Pagina su	Canale su	(+10)	Canale su	Pagina su
42	Volume -	Volume -	Volume -	Volume -	Volume -	Volume -	Volume -	Volume -	Volume -
43	Info/Opzione	Opzioni	Opzioni	Opzioni	Opzioni				Opzioni
44	Oscuramento
45	Canale/Sintonizzato giù	Canale giù	Scansione	Canale giù	Pagina giù	Canale giù	Salta disco	Canale giù	Pagina giù
46	Scansione preimpostazioni
47	Diretto
48	Memoria	FAV				Ripeti/Live TV
49	RDS
50	Precedente		Lento giù	Indietro	Precedente	Miniatura giù	Ignora giù	Scansione	Precedente
51	Ind.▲		Precedente	Ind.▲	Ind.▲	Ind.▲	Ricerca ind.	Ind.▲	Ind.▲
52	FF ▶▼	FF ▶▼	Avanti	FF ▶▼	FF ▶▼	FF ▶▼	Ricerca ind.	FF ▶▼	FF ▶▼
53	Avanti		Lento su	Riproduci	Avanti	Miniatura su	Ignora su	Scansonia su	Avanti
54	Menu superiore
55	Arresta		Arresta	Arresta	Arresta	Arresta	Arresta	Arresta	Arresta
56	Riproduci ▶/Pausa		Riproduci ▶/Pausa	Riproduci ▶/Pausa	Riproduci ▶/Pausa	Riproduci ▶/Pausa	Riproduci ▶/Pausa	Riproduci ▶/Pausa	Riproduci ▶/Pausa

• Solo AVR 1710S/AVR 171S.

Tabella A11 - Elenco delle funzioni del telecomando - segue

N.	Nome del tasto Cable	Sat Gloco HDTV PVD TIVO	CD VCR	DVR AUX
01	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR	Accensione dell'AVR
02	Spognimento dell'AVR	Spognimento dell'AVR	Spognimento dell'AVR	Spognimento dell'AVR	Spognimento dell'AVR	Spognimento dell'AVR	Spognimento dell'AVR	Spognimento dell'AVR
03°	Zona 2	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)	Alternata Zona 2)
04	Silenziamento	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR	Silenziamento AVR
05	Cable/Sat	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
06	STB	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
07	TV	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
08	Disco	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
09	MHL	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
10	Aux	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
11	Audio	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
12	Glioco	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
13	AVR	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
14	USB	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
15	Rete	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
16	Radio	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso	Sel. ingresso
17	Modalità surround	Modalità surround	Modalità surround	Modalità surround	Modalità surround	Modalità surround	Modalità surround	Modalità surround
18	OSD/Menu	Menu	Avvia	Menu	Menu	Menu		Menu
19	Su	Su	Su	Su	Su	Su		Su
20	Sinistra	Sinistra	Sinistra	Sinistra	Sinistra	Sinistra		Sinistra
21	OK	OK	Selezione	Invio	Configurazione	Selezione		Invio
22	Destra	Destra	Destra	Destra	Destra	Destra		Destra
23	Giù	Giù	Giù	Giù	Giù	Giù		Giù
24	Indiretro/Esci	Bypass	Elimina	Esci/Annulia	Esci	Esci		Annulia
25	Home
26	1	1	1	1	1	1	1	1
27	2	2	2	2	2	2	2	2
28	3	3	3	3	3	3	3	3
29	4	4	4	4	4	4	4	4
30	5	5	5	5	5	5	5	5
31	6	6	6	6	6	6	6	6
32	7	7	7	7	7	7	7	7
33	8	8	8	8	8	8	8	8
34	Elimina		Elimina		Elimina	Esci		Elimina
35	9	9	9	9	9	9	9	9
36	0	0	0	0	0	0	0	0
37	Test
38	Volume +	Volume +	Volume +	Volume +	Volume +	Volume +	Volume +	Volume +
39	Ritardo
40	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione	Sospensione
41	Canale/Sintonizzatore su	Canale su	Scansiona su	Canale su	Pagina su	Canale su	(+10)	Canale su
42	Volume -	Volume -	Volume -	Volume -	Volume -	Volume -	Volume -	Volume -
43 Inizio/Opzione
44	Oscuramento
45	Canale/Sintonizzatore più	Canale più	Scansione	Canale più	Pagina più	Canale più	Salta disco	Canale più
46	Scansione preimpostazioni
47	Diretto
48	Memoria	FIV				Ripeti/Live TV
49	RDS
50	Precedente		Lento più	Indietro	Precedente	Miniatura più	Ignora più	Scansione
51	Ind. ▲		Precedente	Ind. ▲	Ind. ▲	Ind. ▲	Ricerca ind.	Ind. ▲
52	FF ▲		Avanti	FF ▲	FF ▲	FF ▲	Ricerca ind.	FF ▲
53	Avanti		Lento su	Riproduci	Avanti	Miniatura su	Ignora su	Scansione su
54	Menu superiore
55	Arresta		Arresta	Arresta	Arresta	Arresta	Arresta	Arresta
56	Riproduci ▲/Pausa		Riproduci ▲/Pausa	Riproduci ▲/Pausa	Riproduci ▲/Pausa	Riproduci ▲/Pausa	Riproduci ▲/Pausa	Riproduci ▲/Pausa
57 Can. prec..			Can. prec..

• Solo AVR 1710S/AVR 171S.

Quando si programman o codici per i componenti nel telecomando, consultare le Tabelle da A12 a A22.

Tabella A12 - Codici di prodotto del telecomando: TV

Produttore/marca TV Codice	numero di configurazione
ADMIRAL 192
ANAM 045 106 109 112 122
AOC 037 122 123 128
AUDIOVOX 012
BLAUPUNKT 084
BROKSONIC 205 206
CITIZEN 045 123 128 132
CONTEC 045
CRAIG 045 157 158 159
CROWN 045 132
CURTIS MATHES 123 128 132
DAEWOO 045 087 102 105 106	108 111 114 116 119 127 128 132
DAYTRON 128 132
DYNATECH 063
DYNEX	014
ELECTROHOME	115 132
EMERSON	045 123 128 132 139 157 158 159 162 205
FUJITSU 041 042
FUNAI	045
FUTURETECH	045
GE	029 087 121 123 128 133 145 159 163
GRUNDIG 193
HALL MARK 128
HARMAN KARDON	201
HITACHI	123 128 132 144 147
HYTEK	016
INKEL	120
JC PENNEY	115 123 128 132 145
JENSEN	019
JVC	079 087 134
KEC	045
KLH	006
KTV	045 123 132 162
LG/GOLDSTAR	002 013 101 110 122 128 132
LLOYTRON	172 173
LODGENET	069
LXI 077	145 148
MAGNAVOX	030 040 123 128 132 145 148
MARANTZ	115 123 148
MEMOREX	069 128
METZ	084
MGA	115 123 128
MITSUBISHI	077 115 123 128 160 167 168
MTC	175 176
NATIONAL	148 177 179 180 181 182
NEC	010 115 121 123 125
OLEVIA	007

Produzione/marca TV	Codice numerico di configurazione
OPTONICA	077
ORION	207 208 209 210 211
PANASONIC	087 148 169
PHILCO	045 115 123 128 132 148
PHILIPS	033 034 035 036 123 128 132 145 148
PIONEER 024 123 128
POLAROID	003 004 005 006 043
PORTLAND	128 132
PROSCAN	133
PROTON	008 059 122 128 132 165
QUASAR	032 087
RADIO SHACK	045 128 132 180 196 197
RCA	021 115 123 128 133 145 161 163
REALISTIC	045 167 196
RUNCO	044 046 152 153
SAMPO	059 123 128
SAMSUNG	020 022 124 128 132 145
SANYO 026 054
SCOTT	045 128 132
SEARS	128 132 145
SHARP	077 128 132
SIEMENS	084
SIGNATURE	069
SONY	028 031 117 130 136 194 212
SOUNDESIGN	045 128
SYLVANIA	025 123 128 145 148
SYMPHONIC	184
TANDY	077
TATUNG	063
TECHNICS	181
TECHWOOD	128
TEKNIKA 045 069 115 123	28 132
TELERENT	069
TERA	156
THOMSON	190 191
TIVO	051 052 e v.di Tabella A22
TMK	128
TOSHIBA 063 129 202
TOTEVISION	132
VIDEO CONCEPTS	160
VIDTECH 128
VIEWSONIC	011 038 039 047
VIZIO	001 002
WARD	069 128 132 148
WESTINGHOUSE	017 018 023
YAMAHA 123 128
YORK	128
ZENITH	069 090

Tabella A13 - Codici di prodotto del telecomando: AUX-HDTV
Produzione/marca TV Codice numero di configurazione

APEX 614 616
DISH NETWORK 612
LG 604
MAGNAVOX 607 608 609 610 611
MOTOROLA 605
RCA 601 612
SAMSUNG 603
TATUNG 618
TIVO V.di Tabella A22
ZENITH 602 606 619

Tabella A14 - Codici di prodotto del telecomando: AUX-VCR
Produzione/Marka VCR Codice numero di configurazione

AIWA 340
AKAI	348 408 409 426
AUDIO DYNAMICS	318 348
BROKSONIC	410 447
CANON	435 440
CAPEHART	394
CITIZEN	434
CRAIG	345 416
DAEWOO	317 394 404
DAYTRON	394
DBX	318 348
DYNATECH	340
EMERSON	313 340 342 410 412
FISHER	317
FUNAI	340
GE	376 395 424
HARMAN KARDON	302 303 318 349
HITACHI	340 348
JC PENNEY	318 345
JENSEN	348
JVC	318 348 411 432
KENWOOD	320 348
LG/GOLDSTAR	318 407
LLOYD	340
LXI	320 340
MAGNAVOX	340
MARANTZ	318
MEMOREX	317 320 340 352 353 354 376 442
MGA	349
MITSUBISHI	349 431
MULTITECH	340

Produzione/Marka VCR Codice numerico di configurazione
NAD	439
NATIONAL	440
NEC	318 348
NORDMENDE	348
OPTIMUS	459
ORION	447
PANASONIC	425 450 467 472
PHILCO	340
PHILIPS	340 375
PORTLAND	394
PULSAR	376
QUASAR	301 425
RADIO SHACK	355 434 440 442 458 459
RCA	395 424 425 457 472
REALISTIC	317 320 340 345 459
SAMSUNG	345 351 395 405 409
SANSUI	348 416 447
SANYO 317 320
SCOTT	410 412
SEARS	317 320
SHARP	429 456
SONY	380 429
SOUNDESIGN	340
SYLVANIA	340
SYMPHONIC	340
TANDY	317 340
TEAC 340 348
TEKNIKA	340
THOMAS 340
TIVO V.di Tabella A22
TMK 313
TOSHIBA	412 455
TOTEVISION	345
UNITECH	345
VECTOR RESEARCH	318
VIDEO CONCEPTS	318 340
VIDEOSONIC 345
WARD	340 345 412
YAMAHA	318 340 348
ZENITH	340 350 376 383

Tabella A15 - Codici di prodotto del telecomando: AUX-CD
Produzione/Marka CD Codice numerico di configurazione

ADCOM 063 069
AWA 072 111 118 156 170
AKAI 050 177 184
AUDIO TECHNICA 053
AUDIOACCESS 125
AUDIOFILE 211
BSR 044
CALIFORNIA AUDIO 109
CAPETRONIC 070
CARRERA 087
CARVER 136 140 141 143 144	145 185 186
CASIO 117 166
CLARINETTE	166
DENON	187 188 213
EMERSON	052 093 108
FISHER	055 095
FUNAI	126
GE	164
HAITAI	099 214
HARMAN KARDON	001 002 025 054 190
HITACHI	093
INKEL	216
JC PENNEY	098 147
JENSEN 153
JVC	176 195 196
KENWOOD 030 062 078 079 148	151 176 178 181
LG/GOLDSTAR	016 087
LOTTE	108
LUXMAN	077 102
LXI	164
MAGNAVOX	039 113
MARANTZ	058 084 191 192 193
MCINTOSH	194
MCS 080 098
MITSUMI	152
MODULAIRE	166
NAD	013 074 197 198
NAKAMICHI	199 200 201
NEC 069
NIKKO	053 055
ONKYO	037 038 045 046 171 175 202 203
OPTIMUS	065 089 091 092 099 104 212
PANASONIC	075 109 119 158 183 204
PHILIPS 039 138 149 209
PIONIER	071 094 100 112 123 131 161 162 215
PROTON	210
RADIO SHACK	126 166 213

Produatore/Marcad Codice numeri di configurazione

RCA 024 081 093 150
REALISTIC	058 093 095 104 105 108 164 166
SANSUI	047 081 134 157 172
SANYO	033 082 095
SCOTT	108
SHARP	058 105 114 151 159 167 180 181
SHERWOOD	003 041 058 105 133
SONY	103 115 116 118 132 139 163 205 206 207 208 212 217
SOUNDSTREAM	124
SYMPHONIC	059 110
TAEKWANG	177
TEAC 011 058 085 086 106 107	110 121 137 146 154
THETA DIGITAL	039
TOSHIBA	013 074 097 151 155 173
VECTOR RESEARCH	087
VICTOR	120 130
WARDS	095
YAMAHA	019 031 053 061 135 169
YORK	166

Tabella A16 - Codici di prodotto del telecomando: DVD

Produzione/Marka DVD	Codice numero di configurazione
APEX DIGITAL	061
DENON	019 020 051
GE	003 004
HARMAN KARDON	001 002 032
JVC	006
LG/GOLDSTAR	005 010 055 064 066
MAGNAVOX	056
MARANTZ	059
MITSUBISHI	023
NAD	062
ONKYO	009 048
PANASONIC	008 024 030 044
PHILIPS 016 056
PIONEER	018 027 041 065
PROCEED 060
PROSCAN	003 004
RCA 003 004
SAMSUNG	017 053 054
SHARP	028
SONY	011 012 015 043 045
THOMSON 003 004
TOSHIBA	009 058 067
YAMAHA	030 063
ZENITH	005 055 064

Tabella A17 - Codici di prodotto del telecomando: SAT

BIRDVIEW 425
CHANNEL MASTER 320 321 325 361
CHAPARRAL 315 316 451
CITOH 360
DIRECTV 309 310 314
DISH NETWORK 364
DRAKE 313 317 318 413 481
DX ANTENNA 331 352 379 483
ECHOSTAR 364 395 397 452 453 463 477 478 484 485
ELECTRO HOME 392
FUJITSU 324 329 334
GENERAL INSTRUMENT 303 311	323 365 403 454 468 474
HITACHI	304 455
HOUSTON TRACKER	463
HUGHEs 305 306 437 489
JANIEL	366
JERROLD	454 468 484
LEGEND	453
MACOM	317 365 369 370 371
MAGNAVOX	461 473
MEMOREX	453
MITSUBISHI	307
MOTOROLA	312 319
NEXTWAVE	423
NORSAT 373
OPTIMUS	466
PACE	328 487
PANASONIC	353 366 457 469
PANSAT	420
PERSONAL CABLE	418
PHILIPS	375
PICO	407
PRESIDENT	381 404
RCA	301 358 439 458 465 490
REALISTIC	349 480
SAMSUNG	322 326 442
SATELLTE SERVICE CO	335 388
SCIENTIFIC ATLANTA	339 356
SONY	362 405
STAR CHOICE DBS	459
STARCAST	347
SUPER GUIDE	327 423
TELECOM	330 333 390 391 393 409
TOSHIBA	302 426 460 461 462 470
UNIDEN	323 332 348 349 350 351 354 355 381 383 389 403 466 479 480
ZENITH	359 384 385 387 394 419 488

Tabella A18 - Codici di prodotto del telecomando: Gioco

Fabbricante/Marka GIOCO	Codice numero di configurazione
Microsoft (XBOX, XBOX 360)	001 003
NYKO (PS3)	005
SONY (PS2, PS3)	002 004

Tabella A19 - Codici di prodotto del telecomando: Via Cavo

Produzione/Marka Via Cavo	Codice numero di configurazione
ABC	001 011
ALLEGRO	111
AMERICAST	212
ARCHER 112
BELCOR	113
CABLE STAR	033 113
CITIZEN	111
COMCAST	007
DIGI LINK	114
EAGLE	186
EASTERN	066 070
EMERSON	112
GENERAL INSTRUMENT 001 011	017 096 097 210
GC ELECTRONICS	113
GEMINI	032 060
HAMILIN	056 099 100 101 117 175 208
HITACHI	001 188
JASCO	111
JERROLD	001 002 011 017 073 096 097 162 188 210
LINSAY	118
MACOM	191
MAGNAVOX	017 019 068
MOVIETIME	035 039
NSC	035 190
OAK	197 220
PACE	179
PANASONIC	053 176 177 189 214
PANTHER	114
PHILIPS	013 019 020 085 090
PIONEER	001 041 119 171 209 215 216
RADIO SHACK	111 112 213
RCA	053 214
RECOTON 116
REGAL	056 099 100 101 208
REMBRANT	032
SAMSUNG	003 072 186
SCIENTIFICATLANTA	183 203 221 222
SEAM	121
SIGNATURE	001 188

Tabella A19 - Codici di prodotto del telecomando: Via cavo - segue

Produzione/Marka Via Cavo	Codice numerico di configurazione
SPRUCER 053 081 177 189
STARCOM	002 011 163
STARGATE	120
TANDY	024
TELECAPATION 028
TEXSCAN 036
TFC	122
TIVO	029 030 e v.di Tabella A22
TOCOM	170 205
UNITED CABLE	011
UNIVERSAL	033 034 039 042 113
VIDEOWAY	124 211
VIEWSTAR	019 025 053 086 089 190
ZENITH	065 125 211 219

Tabella A20 - Codici di prodotto del telecomando: Media Server
Fabbricante/Marca Codice numerico di configurazione

APPLE	008 009
BEYOND	003
ESCIENT (FIREBALL)	004 005 006 007
HARMAN KARDON	001 002
LOGITECH	012
MICROSOFT	003
NAIM	011
REQUEST	010
SONOS	013

Tabella A21 -Codici di prodotto del telecomando: Registratore AUX-via cavo/SAT (PVR)

Fabbricante/Marca Codice	nummero di configurazione
DAEWOO	701 704
ECHOSTAR	714 715 716
EXPRESSVU	714
HUGHES	717 727
HYUNDAI	718
PANASONIC	710 723
PHILIPS	711 717 724 727
PROSCAN	719
RCA	719 727
REPLAYTV	708 710 712 725 726
SONICBLUE	710 712
SONY	707 713 720 721 722 723 724

Tabella A22 - Codici di prodotto del telecomando: AUX-TiVo Fabbricante/Marca Codice numero di configurazione

© 2015 HARMAN International Industries, Incorporated. Tutti i diritti riservati. Harman Kardon è un marchio di fabbrica di HARMAN International Industries, Incorporated, registrato negli Stati Uniti e/o in altri Paesi. EzSet/EO è un marchio commerciale di HARMAN International Industries, Incorporated. Il marchio denominativo Bluetooth® e i loghi sono marchi di fabbrica di propietà di Bluetooth SIG, Inc. e qualisoviglia utilizzo di tali marchi da parte di HARMAN International Industries, Incorporated, avviene sul licenza. Altri marchi di fabbrica e nomi commerciali sono quelli dei rispetti proprietari. Apple, AirPlay, iPhone, iPod e iTunes sono marchi di fabbrica di Apple Inc., registrati negli Stati Uniti e in altri Paesi. Blu-ray Disc è un marchio di fabbrica della Blu-ray Disc Association. CEA è un marchio di fabbrica registrato della Consumer Electronics Association. Fabricato su licenza rilasciate da Dolby Laboratories. Dolby, Pro Logic e il simbolo della dipoggia D sono marchi di fabbrica di Dolby Laboratories. MLP Lossless è un marchio di Dolby Laboratories. Fabricato su licenza in base ai brevetti degli Stati Uniti n. 5,956,674; 5,974,380; 6,226,616; 6,487,535; 7,212,827; 7,333,929; 7,392,195; 7,272,567 e altri brevetti rilasciate e in attesa di rilascio degli Stati Uniti e di tutti gli altri Paesi del mondo. DTS-HD, il simbolo e DTS-HD e il simbolo sono insieme marchi di fabbrica registrati, e DTS-HD Master Audio è un marchio di fabbrica di DTS. Inc. Product include it software. © DTS, Inc. Tutti i diritti riservati. HDMI, Il logo HDMI e High-Definition Multimedia Interface sono marchi commerciali registrati di HDMI Licensing LLC negli Stati Uniti e nelle altre Paesi. Intel è un marchio registrato di Intel Corporation. iOS è un marchio registrato di Cisco Systems, Inc. e/o delle se filiali negli Stati Uniti e in altri paesi. Ryu è un marchio di fabbrica registrato di Ryu, Inc. Ryu Streaming Stick è un marchio di fabbrica di Ryu, Inc. Tutti i diritti riservati. Tivo è un marchio di fabbrica registrato di Tivo Inc. Series2 è un marchio di fabbrica di Tivo, Inc. Windows Media è un marchio di fabbrica registrato di Microsoft Corporation negli Stati Uniti e/o in altri Paesi.

Le caratteristiche,le specifiee l'aspetto sono soggetti a modifiche sanza preavviso.
