MANUALE UTENTE SAKL50 SONY

Istruzioni per l'uso ____

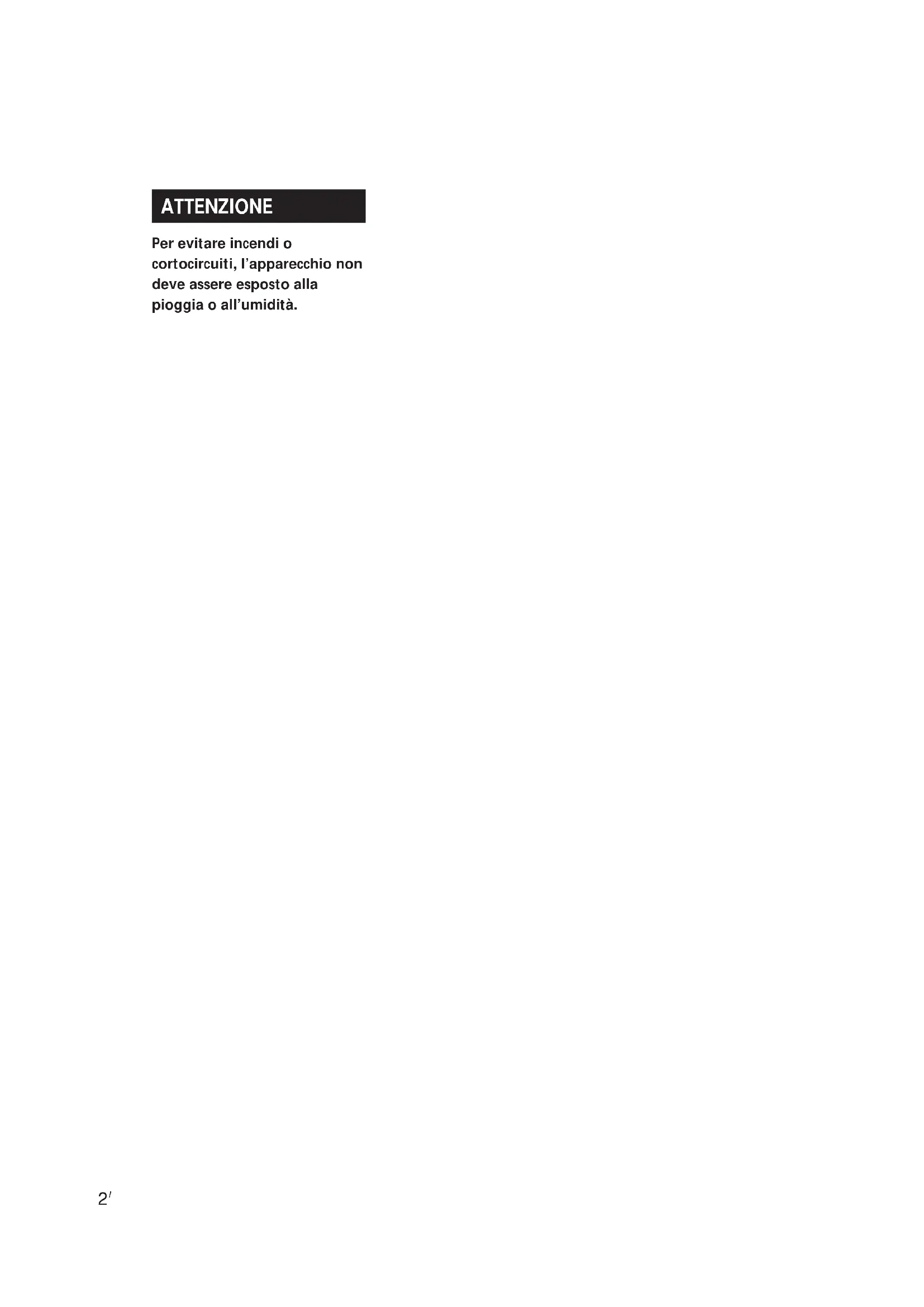

Per evitare incendi o cortocircuiti, l'apparecchio non deve essere esposto alla pioggia o all'umidità.

Complimenti!

Vi ringraziamo per l'acquisto del subwoofer attivo e dell'altoparlante centrale Sony. Prima di far funzionare questo sistema di altoparlanti, vi invitiamo a leggere attentamente questo manuale ed a conservarlo per futuri riferimenti.

Informazioni introduttive

Il sistema con subwoofer attivo ed altoparlante centrale è stato realizzato per essere installato sotto i televisori della serie KL-50W. Raccomandiamo di non installarlo con nessun altro televisore.

Questo sistema degli altoparlanti è compatibile con il sistema ad effetto surround Dolby Pro Logic.*

* Fabbricato su licenza della Dolby Laboratories Licensing Corporation. DOLBY, il simbolo della doppia D ☐ e PRO LOGIC sono marchi della Dolby Laboratories Licensing Corporation.

INDICE

Operazioni preliminari

Precauzioni 4

Disimballaggio 4

Installazione 4

Collegamenti globali del sistema 5

Operazioni

Ascolto del suono 8

Regolazione del suono 9

Informazioni aggiuntive

Soluzione dei problemi 10

Caratteristiche tecniche 10

Precauzioni

Sicurezza

• Prima di far funzionare il sistema degli altoparlanti, accertarsi che la tensione operativa sia identica a quella di alimentazione locale.
• Nel caso in cui l'apparecchio non venga utilizzato per un periodo prolungato di tempo scollegare il sistema degli altoparlanti dalla presa di rete. Scollegare il cavo di alimentazione prendendolo dalla spina. Non tirare mai il cavo direttamente.
• Nel caso in cui dovesse cadere del liquido o un oggetto solido nel sistema degli altoparlanti, scollegare l'apparecchiatura e prima di farla funzionare nuovamente farla controllare da personale qualificato.
• Il cavo di alimentazione deve essere sostituito esclusivamente da personale qualificato.

Quando si accende o si spegne il televisore della serie KL-50W, un amplificatore o un altro apparecchio collegato

Abbassare al minimo il volume del sistema degli altoparlanti.

Per evitare di danneggiare il sistema degli altoparlanti

• Procedere con cautela durante l'impostazione del comando del volume del televisore della serie KL-50W o dell'amplificatore per evitare un'eccessiva potenza di ingresso.
• Non cercare di aprire il rivestimento o di ricostruire gli altoparlanti.
• La griglia di protezione non è amovibile. Non cercare di toglierla.

In caso di irregolarità del colore sullo schermo di un televisore vicino

Il sistema degli altoparlanti non è del tipo con schermo magnetico, tuttavia, è possibile installare il televisore della serie KL-50W sul sistema degli altoparlanti. Poichè il televisore della serie KL-50W utilizza un LCD (display a cristalli liquidi), i magneti degli altoparlanti non hanno alcun effetto su di questo.

Nel caso in cui si installi un altro televisore vicino al sistema degli altoparlanti, è possibile che sullo schermo del televisore si noti una irregolarità del colore.

In caso di irregolarità del colore....

→ Allontanare il televisore dal sistema degli altoparlanti, spegnere una volta il televisore, poi riaccenderlo dopo 15 o 30 minuti.

Installazione

• Non collocare il sistema degli altoparlanti vicino a sorgenti di calore quali radiatori o tubature dell'aria, o in un punto soggetto alla luce diretta del sole, polvere eccessiva, vibrazione o oscillazione meccanica.
• Per prevenire un surriscaldamento interno nel sistema degli altoparlanti è fondamentale mantenere una buona ventilazione. Collocare il sistema degli altoparlanti in un punto con una circolazione d'aria appropriata. Non collocare il sistema degli altoparlanti troppo vicino alla parete ostruendo le prese di ventilazione collocate nel pannello posteriore.

Pulitura delle parti esterne degli altoparlanti

Pulire la parte esterna con un panno morbido inumidito con acqua. Non utilizzare alcun tipo di spugna abrasiva, polvere di sgrassaggio o solvente quale alcool o benzene.

Nel caso in cui rilevaste dei problemi o questioni inerenti al sistema degli altoparlanti che non siano contemplate in questo manuale, vi invitiamo a contattare il rivenditore Sony più vicino.

Disimballaggio

Controllare di aver ricevuto i seguenti articoli:

• Cavo di collegamento audio (1)
• Fermaglio per la cinghia di stabilizzazione (1)
• Vite per il fermaglio (1)

Installazione

Il sistema degli altoparlanti

Per ottenere una riproduzione migliore dei toni bassi, raccomandiamo di installare il sistema degli altoparlanti su un pavimento solido dove è poco probabile che si abbia una risonanza.

Note

• Installare sempre il sistema degli altoparlanti a qualche centimetro di distanza dal muro.
• Non collocare nessun oggetto eccetto il televisore della serie KL-50W sul sistema degli altoparlanti. Non appoggiarlo semplicemente sopra.
• Se il sistema degli altoparlanti viene installato al centro di una stanza, è possibile che i toni bassi vengono notevolmente indeboliti. Questo accade a causa dell'onda stazionaria creatasi nella stanza. Nel caso in cui si verifichi questa situazione allontanare il sistema degli altoparlanti dal centro della stanza, oppure eliminare la causa dell'onda stazionaria installando qualcosa contro la parete opposta, come per esempio una libreria.

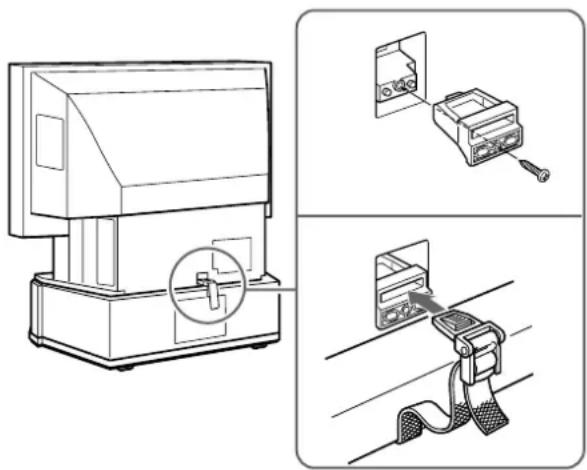

Il televisore della serie KL-50W

Installare il televisore della serie KL-50W sopra il sistema degli altoparlanti e fissare il televisore al sistema degli altoparlanti utilizzando la cinghia di stabilizzazione del mobile di supporto del televisore ed il fermaglio della cinghia.

Collegamenti globali del sistema

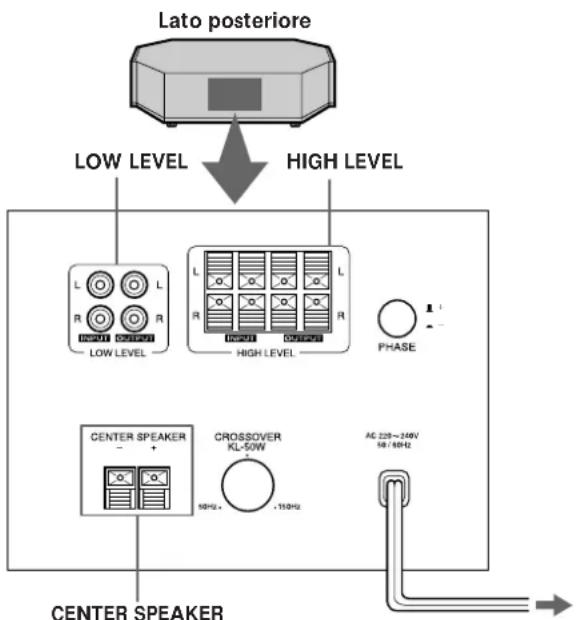

Presentazione

Utilizzare il terminale HIGH LEVEL o LOW LEVEL del sistema degli altoparlanti nel caso in cui si colleghi il televisore della serie KL-50W o un amplificatore separato.

• In caso di collegamento del televisore serie KL-50W, collegare il terminale LOW LEVEL del sistema degli altoparlanti alle prese di uscita della linea audio del televisore KL-50W mediante il cavo di collegamento audio fornito.
• Nel caso in cui l'amplificatore disponesse di uno dei seguenti tipi di prese di uscita, collegare il terminale LOW LEVEL del sistema degli altoparlanti alla presa dell'amplificatore mediante il cavo di collegamento audio.

— Prese LINE OUT
— Presa MONO OUT
— Presa MIX OUT
— Prese di uscita SUB WOOFER
— Prese di uscita SUPER WOOFER

Nel caso in cui l'amplificatore disponga di una delle seguenti prese di uscita (per esempio della presa MONO OUT o MIX OUT), collegare l'altra estremità del cavo alla presa L INPUT del terminale LOW LEVEL del sistema degli altoparlanti.

• Nel caso in cui l'amplificatore non disponga di una delle prese di uscita sopra indicata, collegare i terminali degli altoparlanti dell'amplificatore al terminale HIGH LEVEL del sistema degli altoparlanti.
• Nel caso in cui l'amplificatore disponga del sistema ad effetto Surround Dolby Pro Logic, collegare l'uscita dell'altoparlante centrale dell'amplificatore al terminale CENTER SPEAKER del sistema degli altoparlanti.


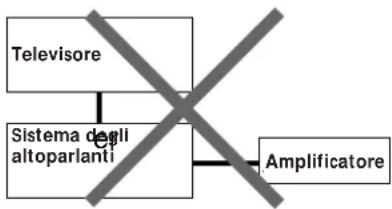

Nota

Per il collegamento utilizzare il terminale LOW LEVEL o il terminale HIGH LEVEL. L'utilizzo di entrambi può causare dei problemi di funzionamento.

Non collegare entrambi i terminali LOW LEVEL ed HIGH LEVEL.

Operazioni preliminari

• Prima di effettuare qualsiasi collegamento disattivare l'alimentazione del televisore serie KL-50W o dell'amplificatore e del sistema degli altoparlanti.
• Utilizzare i cavi di collegamento audio forniti con l'altro apparecchio. Nel caso in cui mancassero dei cavi di collegamento audio per effettuare i collegamenti necessari, occorre acquistare altri cavi di collegamento audio.
• Per evitare fastidiosi rumori accertarsi che i collegamenti siano ben fissi e che siano stati effettuati in modo appropriato.
• Collegare il cavo di alimentazione del sistema degli altoparlanti alla presa di rete.

(continua)

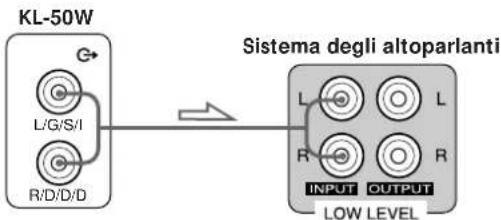

Collegamento al televisore della serie KL-50W

Di quali cavi avrò bisogno?

Cavo di collegamento audio (in dotazione) (1)

Collegamenti globali

Collegare le prese INPUT L e R del terminale LOW LEVEL del sistema degli altoparlanti alle prese di uscita audio del televisore KL-50W.

→: flusso del segnale

Nota

Quando viene disattivata l'alimentazione del televisore KL-50W, abbassare il volume o disattivare l'alimentazione del sistema degli altoparlanti, altrimenti è possibile che si senta uno scoppiettio.

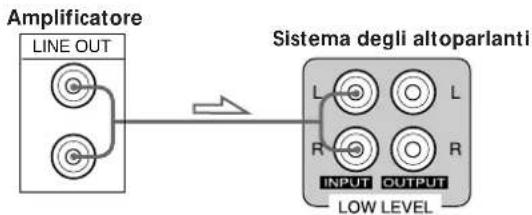

Collegamento ad un amplificatore con una presa speciale per super woofer

Se l'amplificatore dispone di prese di uscita della linea audio o una presa(e) speciale (come una presa MONO OUT, una presa MIX OUT, o prese SUB WOOFER o prese SUPER WOOFER), utilizzare il terminale LOW LEVEL del sistema degli altoparlanti.

Di quali cavi avrò bisogno?

Cavo di collegamento audio (in dotazione) (1)

Collegamenti

Collegare le prese INPUT L e R del terminale LOW LEVEL del sistema degli altoparlanti alle prese di uscita della linea audio o ad una delle prese speciali dell'amplificatore mediante il cavo di collegamento audio fornito.

→: flusso del segnale

Nota

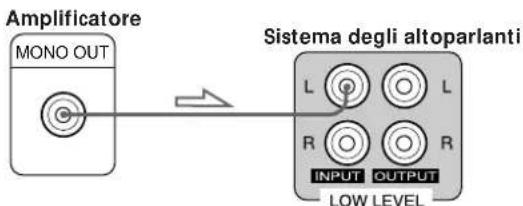

- Nel caso in cui la presa speciale dell'amplificatore sia una presa singola (per esempio la presa MONO OUT) o la presa di uscita della linea sia monofonica, collegare la presa INPUT L del terminale LOW LEVEL.

→: flusso del segnale

Amplificatore MONO OUT Sistema degli altoparlanti L L R R INPUT OUTPUT LOW LEVEL

- Nel caso in cui il suono non sia sufficientemente alto, è possibile che il livello dell'uscita audio dell'amplificatore non sia sufficientemente alto. In questo caso, collegare le prese degli altoparlanti dell'amplificatore direttamente al terminale HIGH LEVEL del sistema degli altoparlanti.

Collegamento ad un amplificatore con le prese degli altoparlanti

Collegare il sistema degli altoparlanti all'amplificatore, poi collegare gli altoparlanti anteriori a questo sistema di altoparlanti.

Di quali cavi avrò bisogno?

Cavo dell'altoparlante (1 per ciascun altoparlante) (non in dotazione)

Spelare per circa 15 mm le estremità del cavo e poi attorcigliare il cavo esposto.

Accertarsi di abbinare il cavo dell'altoparlante alla presa appropriata sui componenti: + con + e - con -. Nel caso in cui i cavi venissero invertiti, il suono risulterebbe distorto ed i toni bassi sarebbero del tutto inesistenti.

Solitamente il cavo dell'altoparlante contrassegnato con una linea viene utilizzato per il polo positivo (+) e dovrebbe essere collegato alla presa positiva (+) per evitare collegamenti impropri.

Collegamenti

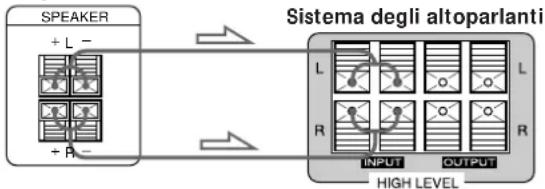

1 Collegamento del sistema degli altoparlanti all'amplificatore.

Con i cavi dell'altoparlante collegare il terminale HIGH LEVEL del sistema degli altoparlanti alle prese di uscita dell'altoparlante dell'amplificatore. Accertarsi di collegare entrambi i canali L e R.

: flusso del segnale

Amplificatore


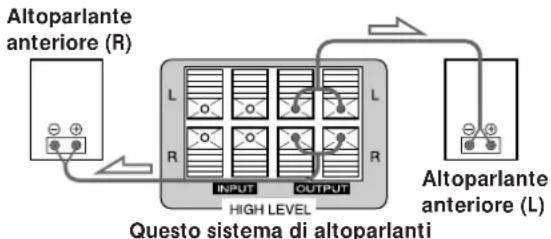

2 Collegamento degli altoparlanti anteriori a questo sistema di altoparlanti.

Collegare gli altoparlanti anteriori alle prese OUTPUT del terminale HIGH LEVEL di questo sistema di altoparlanti.

Altoparlante anteriore (R) L R INPUT OUTPUT HIGH LEVEL Questo sistema di altoparlanti Altoparlante anteriore (L)

Collegamento ad un amplificatore con il sistema ad effetto surround Dolby Pro Logic

Di quali cavi avrò bisogno?

Cavo dell'altoparlante (non in dotazione)

Spelare per circa 15 mm le estremità del cavo e poi attorcigliare il cavo esposto.

Collegamenti

1 Collegare la presa di uscita dell'altoparlante centrale dell'amplificatore al terminale CENTER SPEAKER del sistema degli altoparlanti.

: flusso del segnale

Sistema degli altoparlanti

Nota

Quando viene disattivata l'alimentazione dell'amplificatore, abbassare il volume, oppure disattivare l'alimentazione del sistema degli altoparlanti, altrimenti è possibile che si senta uno scoppiettio.

Cosa è l'effetto surround Dolby Pro Logic.

L'effetto surround Dolby Pro Logic è un sistema che decodifica i canali extra nei film e nei programmi televisivi, e produce effetti ed echi sonori che fanno sembrare che l'azione sia proprio intorno a chi ascolta. L'immagine sonora viene migliorata utilizzando quattro canali separati: effetti audio fuori campo, dialogo in campo, panoramica da sinistra a destra, e musica. Questi canali agiscono sul suono e migliorano l'effetto dell'azione in corso sullo schermo. Per questi sistemi l'apparecchio offre il modo PROLOGIC come uno dei campi sonori. Si può stabilire se una videocassetta o un laser disc utilizza il software Dolby Pro Logic Surround esaminando semplicemente la confezione. È possibile che alcune videocassette e laser disc utilizzino Dolby Pro Logic Surround anche se non è indicato sulla confezione).

Collegamento del cavo di alimentazione

Collegare il cavo di alimentazione del sistema degli altoparlanti e l'amplificatore alla presa di rete.

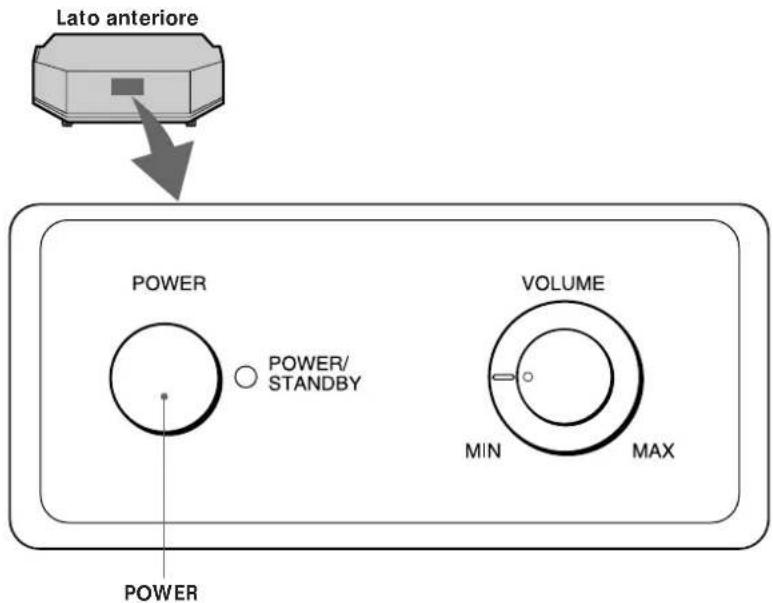

Ascolto del suono

Lato anteriore POWER POWER/ STANDBY VOLUME MIN MAX POWER

Nota

È possibile che le azioni descritte di seguito danneggino gli altoparlanti: impostare il comando del tono dell'amplificatore sul livello massimo, impostare l'uscita dell'equalizzatore sul livello massimo, oppure introdurre onde sinusoidali da 20 Hz a 50 Hz registrate su un disco di prova disponibile in commercio o suoni speciali (il suono dei toni bassi di uno strumento musicale elettronico, lo scoppiettio di un piatto giradischi analogico, suoni con toni bassi evidenziati in modo abnorme, ecc.).

Quando viene riprodotto un disco speciale contenente toni bassi evidenziati in modo abnorme, è possibile che insieme al suono originale venga riprodotto anche del rumore. In tal caso abbassare il livello sonoro.

1 Accendere il televisore della serie KL-50W o l'amplificatore e selezionare il segnale di ingresso.

2 Premere l'interruttore POWER.

Il sistema degli altoparlanti si accende e l'indicatore POWER diventa color rosso.

3 Riprodurre il segnale di ingresso.

Quando il sistema degli altoparlanti riceve un segnale, l'indicatore POWER diventa color verde.

Regolare il volume del televisore della serie KL-50W o dell'amplificatore in modo che il suono proveniente dagli altoparlanti anteriori non venga distorto.

Il modo di attesa

Quando non viene ricevuto alcun segnale, il sistema degli altoparlanti entra nel modo di attesa e dopo qualche minuto l'indicatore POWER diventa color rosso. Quando nel sistema degli altoparlanti entra un nuovo segnale, il sistema degli altoparlanti ritorna al modo attivo e l'indicatore POWER diventa color verde.

Per disattivare l'alimentazione

Premere l'interruttore POWER.

Nel caso in cui si senta un ronzio quando si spegne il sistema degli altoparlanti, abbassare il volume del sistema degli altoparlanti, oppure spegnere il televisore serie KL-50W o l'amplificatore prima di spegnere il sistema degli altoparlanti.

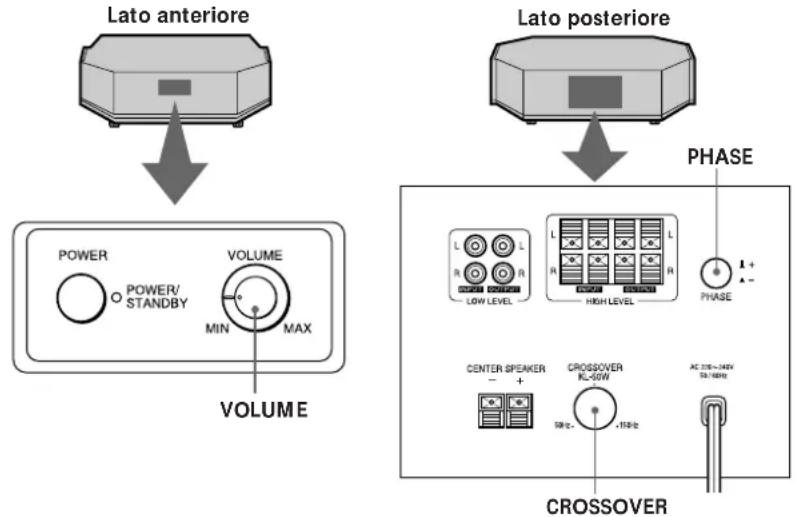

Regolazione del suono

Per integrare il suono degli altoparlanti anteriori è possibile effettuare la regolazione del sistema degli altoparlanti. Il rinforzo del suono dei bassi crea un maggiore senso di atmosfera.

1 Riprodurre un brano favorito.

I brani con voci maschili contenenti suoni bassi sono più consoni alla regolazione. Regolare il volume degli altoparlanti anteriori sul livello consueto.

2 Effettuare la regolazione del volume del sistema degli altoparlanti.

Girare il comando VOLUME in modo da poter udire un po' di più il suono basso.

Per alzare il suono dei toni bassi, girare il comando VOLUME in senso orario.

Per abbassare il suono dei toni alti, girare il comando VOLUME in senso antiorario.

3 Effettuare la regolazione della frequenza limite.

Girare il comando CROSSOVER per osservare le frequenze di riproduzione degli altoparlanti anteriori.

Girare il comando verso 150 Hz nel caso in cui si disponga di altoparlanti anteriori piccoli.

Girare il comando verso 50 Hz nel caso in cui si disponga di altoparlanti anteriori grandi.

Nel caso in cui si sia collegato il televisore serie KL-50W, regolare il comando CROSSOVER sulla posizione contrassegnata (KL-50W).

4 Selezionare la polarità delle fasi.

Per selezionare la polarità della fase premere il tasto PHASE. Collegando un televisore serie KL-50W selezionare la polarità normale (+).

Abbassando il tasto PHASE si inverte la polarità e si ottiene una migliore riproduzione dei toni bassi in determinati ambienti di ascolto. (La riproduzione dei toni bassi dipende dal tipo di altoparlante anteriore, dalla posizione del sistema degli altoparlanti e della regolazione della frequenza limite). Si può cambiare anche l'espansione e la tenuta del suono, e provare il campo sonoro. Selezionare l'impostazione che fornisce il suono preferito di ascolto nella posizione di ascolto normale.

In posizione abbassato (■-): Polarità invertita In posizione rialzato (■+): Polarità normale

Nota

Nel caso in cui il suono risulti distorto quando si accende il rinforzo dei toni bassi dell'amplificatore (per esempio DBFB, GROOVE, o l'equalizzatore grafico), disattivare la funzione di rinforzo dei toni bassi e regolare il suono.

Soluzione dei problemi

Nel caso in cui si rilevi una delle seguenti difficoltà durante l'utilizzo del sistema degli altoparlanti, utilizzare questa guida di soluzione dei problemi per cercare di risolvere il problema. Nel caso in cui il problema dovesse permanere, consultare il rivenditore Sony più vicino.

Non viene prodotto alcun suono.

→ Controllare che questo sistema degli altoparlanti ed altri componenti siano collegati correttamente e saldamente.
→ Girare il comando VOLUME in senso orario per alzare il volume.

La riproduzione del suono è cessata improvvisamente.

È possibile che nei cavi degli altoparlanti si sia verificato un cortocircuito. Collegare i cavi in modo appropriato.

Il suono risulta distorto.

→ Il segnale di ingresso non è chiaro.
→ Il livello del segnale di ingresso è troppo elevato.

Si sente un rumore o un ronzio forte.

→ Collegare in modo appropriato il cavo di terra del piatto giradischi.

→ I contatti tra le spine dei cavi di collegamento e le prese corrispondenti non sono stati effettuati in modo appropriato. Collegare fermamente le spine.

→ Il sistema audio è disturbato dal rumore proveniente dal televisore serie KL-50W. Spegnere il televisore.

Caratteristiche tecniche

Sistema

Tipo Sistema degli altoparlanti super woofer attivo ed anteriore passivo

Altoparlante Woofer: 13 cm · 2 Centrale: 8 cm · 2, 8 Ω, livello di ingresso massimo 100 W

Uscita super woofer massima utilizzabile 55W

Gamma di frequenza di riproduzione 20 Hz – 200 Hz

Frequenza limite dell'alta frequenza 50 Hz – 150 Hz

Selettore delle fasi NORMAL/REVERSE

Ingressi/Uscite

LOW LEVEL Prese a pin, 2 canali, con uscite a circuito aperto.

HIGH LEVEL Prese altoparlante INPUT/OUTPUT

Informazioni generali

Requisiti di alimentazione 220 – 240 V AC, 50/60Hz

Consumo energetico 120 W

Dimensioni 920 · 266 · 534 mm (1 · a · d) circa

Peso 24 kg

Accessori forniti

Cavo di collegamento audio (2 spine fono - 2 spine fono) (1) Fermaglio (1) Vite (1)

Il design e le caratteristiche tecniche sono soggette a modifica senza precedente avviso.
