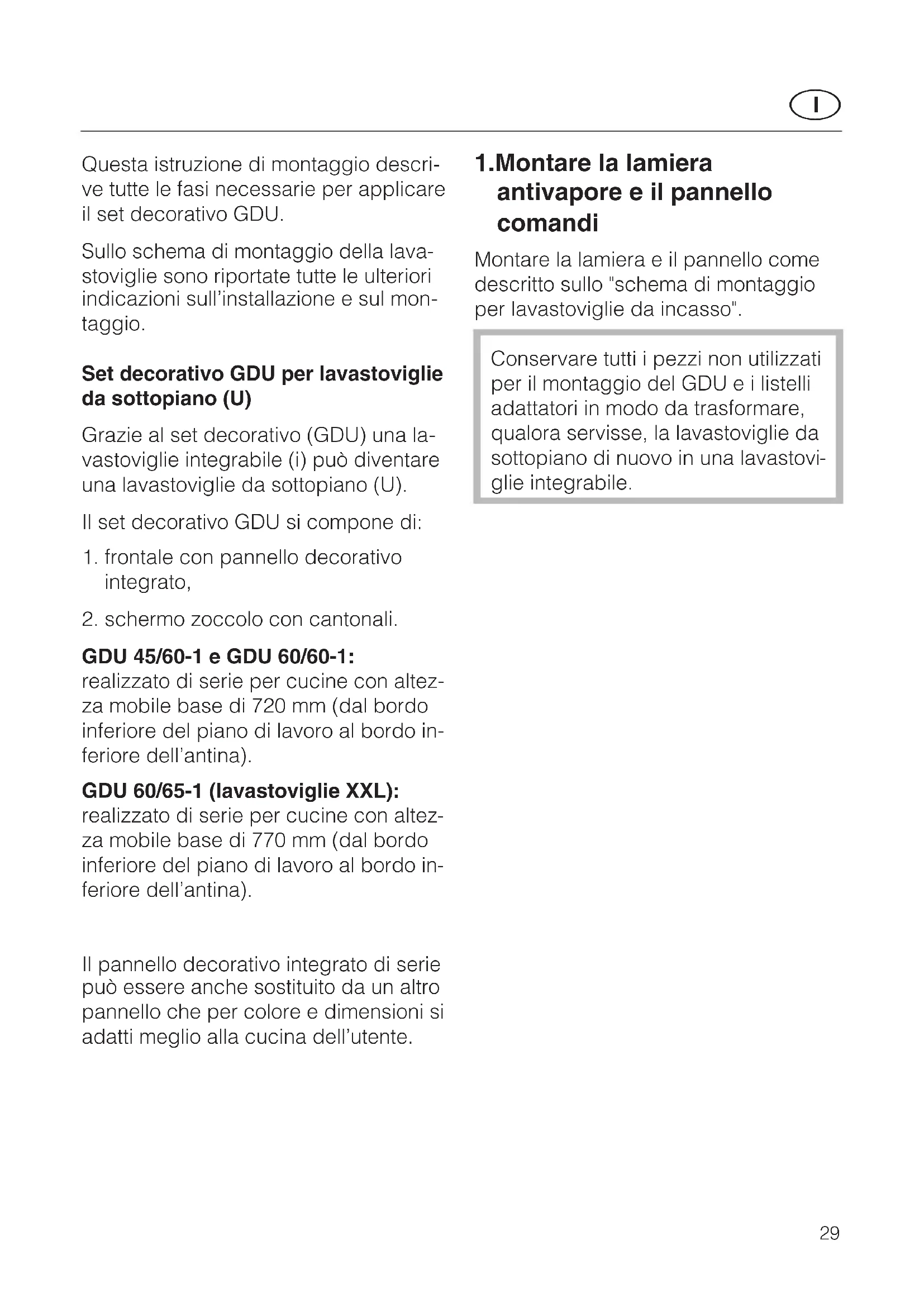

28Questa istruzione di montaggio descri

ve tutte le fasi necessarie per applicare il set decorativo GDU. Sullo schema di montaggio della lava- stoviglie sono riportate tutte le ulteriori indicazioni sull’installazione e sul mon

taggio. Set decorativo GDU per lavastoviglie da sottopiano (U) Grazie al set decorativo (GDU) una la

vastoviglie integrabile (i) può diventare una lavastoviglie da sottopiano (U). Il set decorativo GDU si compone di:

2. schermo zoccolo con cantonali.

GDU 45/60-1 e GDU 60/60-1: realizzato di serie per cucine con altez- za mobile base di 720 mm (dal bordo inferiore del piano di lavoro al bordo in- feriore dell’antina). GDU 60/65-1 (lavastoviglie XXL): realizzato di serie per cucine con altez

za mobile base di 770 mm (dal bordo inferiore del piano di lavoro al bordo in

feriore dell’antina). Il pannello decorativo integrato di serie può essere anche sostituito da un altro pannello che per colore e dimensioni si adatti meglio alla cucina dell’utente. 1.Montare la lamiera antivapore e il pannello comandi Montare la lamiera e il pannello come descritto sullo "schema di montaggio per lavastoviglie da incasso". Conservare tutti i pezzi non utilizzati per il montaggio del GDU e i listelli adattatori in modo da trasformare, qualora servisse, la lavastoviglie da sottopiano di nuovo in una lavastovi

292.Montare il frontale ^ Applicare il frontale sotto il pannello comandi a e infilarlo nella fessura della lamiera esterna dello sportello

Assicurarsi che il bordo superiore del frontale si inserisca bene sotto il pan- nello comandi. ^ Stringere le viti di fissaggio (TORX T20) c su entrambi i lati della lamie- ra esterna sportello.

Chiudere poi i fori che servono per il fissaggio con gli allegati tappini in plastica. 3.Registrare la posizione della lavastoviglie Infilare la lavastoviglie nella nicchia e impostare l’altezza come descritto nello "schema di montaggio per lavastoviglie da incasso". Se si desidera incassare la lavasto

viglie in un angolo, deve essere pri

ma agganciata la lamiera di fissag

gio sul lato giusto della lavastoviglie (v. schema di montaggio per lavas

toviglie da incasso). Se si utilizza il pannello decorativo allegato e se il bordo inferiore del GDU coincide con il bordo inferiore del mobile adiacente, saltare le ope- razioni 4 e 5.

304.Calcolare l’altezza del pannello decorativo Calcolare la misura X:

Misurare la distanza dal bordo infe

riore dello sportello della lavastovi

glie. Misure del pannello decorativo (di serie): modelli con larghezza 60 cm: H 605 x L 585 mm modelli con larghezza 45 cm: H 605 x L 435 mm lavastoviglie XXL: modelli XXL con larghezza 60 cm: H 655 x L 585 mm 5.Adattare il frontale

Estrarre la lavastoviglie dalla nicchia quel tanto che basta per accedere senza problemi alle viti laterali di fis

saggio. ^ Allentare le viti di fissaggio (TORX T20) su entrambi i lati della lamiera esterna sportello quanto basta per poter abbassare il frontale.

lo decorativo, lo spessore e il distan

ziatore in polistirolo.

Coprire il pannello e i listelli con del nastro adesivo in modo da non graffiarli mentre li si accorcia. Utilizzare attrezzi adatti al tipo di ma

teriale. Chiedere eventualmente aiu

to a un esperto. Utilizzo del pannello decorativo allegato:

Accorciare della misura X (preceden

temente calcolata) i listelli, il pannello decorativo, lo spessore e il distanzia- tore in polistirolo, sempre in alto

Utilizzo di un nuovo pannello decorativo: Se si desidera invece tagliare su misura un pannello simile alla cucina, fare rife- rimento alle seguenti misure: modelli con larghezza 60 cm: Altezza = 605 mm meno la misura X Larghezza = 585 mm modelli con larghezza 45 cm: Altezza = 605 mm meno la misura X Larghezza = 435 mm lavastoviglie XXL: modelli XXL con larghezza 60 cm: Altezza = 655 mm meno la misura X Larghezza = 585 mm Se il nuovo pannello ha uno spessore superiore ai 2 mm (e comunque max. 4 mm), lo spessore del frontale non ser

Accorciare della misura X (preceden

temente calcolata) i listelli, il distan

ziatore in polistirolo ed eventualmente lo spessore, sempre in alto

Ricomporre il frontale e applicarlo al frontale della lavastoviglie come de- scritto alla fase 2. ^ Spingere la lavastoviglie nella nicchia e registrarla. Procedere poi come descritto alla fase 6.

326.Registrare le molle dello sportello Le molle sono registrate correttamente se lo sportello, aperto a metà (angolo di apertura di ca. 45 °) resta in questa posizione una volta lasciato. Se lo sportello cade in avanti, le molle devono essere più tese. Se invece si richiude, devono essere al

lentate. Le viti che servono per la registrazione delle molle si trovano anteriormente a destra e a sinistra nello zoccolo della lavastoviglie.

Tendere o allentare le molle con un cacciavite (TORX T20 o a fessura 1 x 5,5 mm). - rotazione a destra = tendere - rotazione a sinistra = allentare. 7.Avvitare la lavastoviglie Incasso tra due mobili Per garantirne la stabilità, la lavastovi

glie deve essere avvitata ai mobili adiacenti (dopo averla registrata).

Aprire lo sportello della lavastoviglie. ^ Avvitare la lavastoviglie a destra e a sinistra con i mobili adiacenti con le viti allegate (4 x 25) usando un TORX T20.

Non utilizzare un cacciavite elet

trico o a batteria! Non rimuovere le boccole in plastica dalle viti.

Chiudere i fori con i tappini in plasti

33Incasso in un angolo Se si decide di incassare la lavastovi

glie in un angolo, la si deve avvitare solo su un lato. In questo caso, sul lato della parete, la lavastoviglie deve es- sere avvitata al piano di lavoro.

Aprire lo sportello della lavastoviglie. Il foro della lamiera di fissaggio e il foro bislungo della lamiera antivapo

re (protezione piano di lavoro) devo

no trovarsi sovrapposti.

Avvitare la lavastoviglie da sotto al piano di lavoro (TORX T20) con l’allegata vite a testa piana (4 x 22).

Avvitare la lavastoviglie al mobile adi

Non utilizzare un cacciavite elet

trico o a batteria! Non rimuovere le boccole in plastica dalle viti.

Chiudere i fori con i tappini in plasti

ca allegati. Assicurarsi che la guarnizione sul lato superiore della lavastoviglie combaci con il piano di lavoro. Se così non fosse, svitare ulterior- mente i piedini della macchina.

348.Applicazione schermo zoccolo Se la lavastoviglie viene incassata in una fila di mobili da cucina con scher

mo zoccolo continuo, questa fase non serve. Per adattare lo schermo zoccolo segui

re le indicazioni per le lavastoviglie i (in

tegrabili), v. schema di montaggio. L’altezza dello schermo zoccolo allega

una rientranza zoccolo massima di 100 mm – un’altezza massima di incasso della lavastoviglie che si raggiunge svitan- do i piedini (max. 6 cm). Se è inferiore, aprendolo, lo sportello potrebbe toccare lo schermo zoccolo. In questo caso lo schermo zoccolo deve essere accorciato in altezza quanto basta. ^ Premere di lato le molle di bloccag- gio su entrambi i lati e infilare com

pletamente il cantonale. Se i piedini sono stati svitati poco: i cantonali guardano verso l’alto (v. figura) Se i piedini sono stati svitati tanto: i cantonali guardano verso il basso (v. figura).

35Lo schermo zoccolo ha tre fughe (per il taglio).

Avvitare lo schermo zoccolo con le fughe da taglio verso l’alto (4x16 / TORX T20) e adattare la rientranza zoccolo alla cucina estraendo gradu

almente. Attenzione: non è più possibile far rientrare lo schermo. Per farlo deve essere svitato, dopo di ché le molle di bloccaggio devono essere spinte da parte e i cantonali reinseriti. ^ Aprire con cautela lo sportello della lavastoviglie finché il bordo inferiore non tocca lo schermo zoccolo. ^ Con una matita appoggiata al bordo anteriore dello sportello tracciare una riga orizzontale sullo schermo zocco

Svitare lo schermo zoccolo.

36^ Tagliarlo in corrispondenza: - di questa linea con una sega; oppure (meglio) - lungo una delle fughe da taglio presenti se coincide con la linea tracciata. In questo caso intagliare all’inizio della fuga e spezzare.

Avvitare di nuovo lo schermo zoccolo ai cantonali con il lato tagliato verso l’alto. Se lo sportello non si apre comunque, accorciare ancora lo schermo zoccolo. Seguire le indicazioni sull’allacciamento della macchina ri- portate sullo schema di montaggio e nelle istruzioni d’uso. Adattatore per lo zoccolo (solo per la Svizzera): Tra la squadretta di fissaggio e il pan

nello dello zoccolo è possibile installare un pezzo distanziatore per adattare il pannello se la rientranza dello zoccolo è inferiore a 30 mm.
