MODE D'EMPLOI G 1220 SCU MIELE

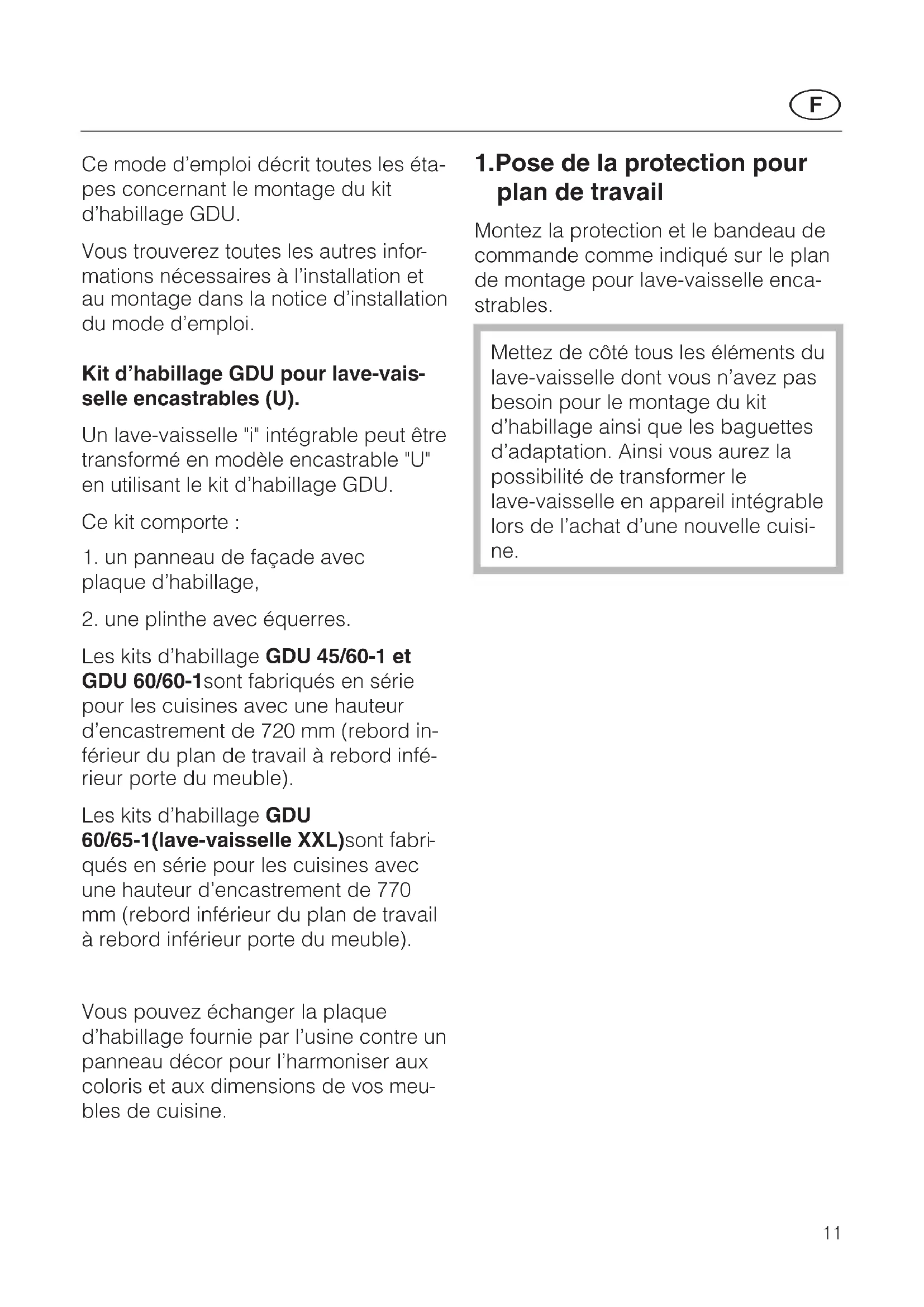

10Ce mode d’emploi décrit toutes les éta

pes concernant le montage du kit

Vous trouverez toutes les autres infor

mations nécessaires à l’installation et

au montage dans la notice d’installation

Kit d’habillage GDU pour lave-vais

selle encastrables (U).

Un lave-vaisselle "i" intégrable peut être

transformé en modèle encastrable "U"

en utilisant le kit d’habillage GDU.

1. un panneau de façade avec

2. une plinthe avec équerres.

Les kits d’habillage GDU 45/60-1 et

GDU 60/60-1sont fabriqués en série

pour les cuisines avec une hauteur

d’encastrement de 720 mm (rebord in-

férieur du plan de travail à rebord infé-

rieur porte du meuble).

Les kits d’habillage GDU

60/65-1(lave-vaisselle XXL)sont fabri

qués en série pour les cuisines avec

une hauteur d’encastrement de 770

mm (rebord inférieur du plan de travail

à rebord inférieur porte du meuble).

Vous pouvez échanger la plaque

d’habillage fournie par l’usine contre un

panneau décor pour l’harmoniser aux

coloris et aux dimensions de vos meu

1.Pose de la protection pour

Montez la protection et le bandeau de

commande comme indiqué sur le plan

de montage pour lave-vaisselle enca

Mettez de côté tous les éléments du

lave-vaisselle dont vous n’avez pas

besoin pour le montage du kit

d’habillage ainsi que les baguettes

d’adaptation. Ainsi vous aurez la

possibilité de transformer le

lave-vaisselle en appareil intégrable

lors de l’achat d’une nouvelle cuisi-

112.Pose du panneau d’habillage

^ Placez le panneau d’habillage de

biais sous le bandeau de commande

a et insérez-le dans les fentes de la

tôle extérieure de porte b.

Veillez à ce que la partie supérieure

du panneau soit bien encastrée dans

le bandeau de commande.

^ Serrez à fond les vis de fixation

(TORX T20) c des deux côtés de la

tôle extérieure de la porte.

Obturez les orifices du système de fi

xation avec les caches plastiques

3.Ajustez le lave-vaisselle.

Repoussez le lave-vaisselle dans la ni

che et réglez la hauteur telle qu’elle est

indiquée sur le plan de montage.

Si vous souhaitez encastrer le

lave-vaisselle dans un coin, il faudra

d’abord monter la tôle de fixation sur

le côté correspondant du lave-vais

selle (voir plan de montage).

Si vous souhaitez utiliser la plaque

d’habillage livrée avec le lave-vais

selle et que le rebord inférieur du kit

d’habillage est alligné avec celui de

l’armoire voisine, vous pouvez faire

l’impasse sur les étapes 4 et 5.

124.Déterminer la hauteur de la

Déterminer la mesure X :

du rebord inférieur de la porte ou du

tiroir de l’armoire voisine jusqu’au re

bord inférieur de la porte du lave-

Cotes de découpage usine pour pan-

Lave-vaisselle XXL :

5.Adaptation du panneau de

Sortez le lave-vaisselle de la niche

afin d’accéder sans problèmes aux

vis latérales pour poser le panneau

^ Desserez les vis de fixation (TORX T20) des deux côtés de la tôle éxté-

rieure de porte et faites descendre le

Dévissez les cornières d’habillage

Enlevez les cornières , la plaque

d’habillage, la cale en carton et

l’intercalaire en polystyrène.

Décoler la plaque d’habillage et

les cornières pour éviter les rayures

Utilisez des outils appropriés. De

mandez éventuellement avis à un

Utilisation de la plaque d’habillage

livrée avec le lave-vaisselle :

Enlevez les cornières, la plaque

d’habillage, la cale en carton et

l’intercalaire en polystyrène et rac-

courcissez la partie supérieure de

chaque pièce de la cote X mesurée

Utilisation d’une nouvelle plaque

Si vous souhaitez faire fabriquer une

plaque d’habillage adaptée à votre cui-

sine, utilisez les cotes suivantes :

modèles de 60 cm de largeur :

Hauteur = 605 mm moins cote X

modèles de 45 cm de largeur :

Hauteur = 605 mm moins cote X

Lave-vaisselle XXL :

Modèles XXL 60 cm de largeur :

Hauteur = 655 mm moins cote X

Lorsque la nouvelle plaque d’habillage

est plus épaisse que 2 mm (max. 4

mm), la cale en carton doit être retirée

du panneau de façade.

Enlevez les cornières, la cale en car

ton et l’intercalaire en polystyrène et

raccourcissez la partie supérieure de

chaque pièce de la cote X mesurée

Dans tous les cas cités ci-dessus :

remontez le panneau de façade et fi

xer à l’avant du lave-vaisselle comme

^ Repousser le lave-vaisselle dans la

niche. Passer ensuite à l’étape 6.

146.Régler les ressorts de la

Les ressorts sont correctement réglés

lorsque la porte entrouverte (angle

d’ouverture d’environ 45°) reste en po

sition lorsque vous la relâchez.

Si la porte retombe à l’horizontale, il

faudra tendre les ressorts.

Si la porte remonte, il faudra détendre

Vous trouverez les vis de réglage à

droite et ) gauche, à l’avant du

lave-vaisselle, dans le socle.

Equilibrer les ressorts de porte avec

un tournevis (TORX T20 ou ordinaire

-pour tendre le ressort = rotation à

-pour détendre le ressort = rotation à

7.Visser le lave-vaisselle

Encastrement entre deux armoires

Après avoir ajusté l’appareil, vissez-le

au plan de travail pour garantir la stabi

Ouvrir la porte du lave-vaisselle.

^ Vissez (TORX T20) le lave-vaisselle à

droite et à gauche avec les vis jointes

(4 x 25) aux armoires voisines.

N’utilisez pas de tournevis à ac

cus pour visser le lave-vaisselle aux

Ne retirez pas les douilles en plasti

Obstruer les orifices avec les caches

en plastique fournis.

15Encastrement en angle

Si vous souhaitez encastrer le

lave-vaisselle en angle, vous ne pour

rez pas le visser d’un côté. Du côté où

se trouve le mur, il faudra visser le

lave-vaisselle au plan de travail.

Ouvrir la porte du lave-vaisselle.

L’orifice dans la tôle de fixation et

l’orifice oblong sur la tôle de protec

tion doivent être superposés.

Visser (TORX T20) le lave-vaisselle

du bas au plan de travail, à l’aide des

boulon à tête fraisée (4 x 22).

Vissez (TORX T20) le lave-vaisselle à

l’aide des vis jointes (4 x 25) à

N’utilisez pas de tournevis à ac

cus pour visser le lave-vaisselle aux

Ne retirez pas les douilles en plasti

Obstruer les orifices avec les caches

en plastique fournis.

Veillez à ce que le joint sur le rebord

du lave-vaisselle soit collé au plan

Si tel n’est pas le cas, ajustez en dé-

vissant les pieds du lave-vaisselle.

168.Pose de la plinthe

Cette opération est supprimée si le

lave-vaisselle est encastré dans une

rangée de meubles avec plinthe conti

L’ajustage de la plinthe s’effectue com

me sur le lave-vaisselle "i" (voir notice

La hauteur de la plinthe fournie est pré

une hauteur d’encastrement du

lave-vaisselle maximale, obtenue en

dévissant les pieds de l’appareil (6

En cas de réglage inférieur, la porte et

la plinthe peuvent se toucher à

l’ouverture du lave-vaisselle. Il faut

alors raccourcir la plinthe en hauteur.

^ Comprimez les ressorts et repoussez

complètement les équerres de cha-

Si les pieds sont peu écartés :

les angles sont tournés vers le haut.

Si les pieds sont très écartés :

les angles sont tournés vers le bas.

17La plinthe comporte trois lignes de cou

Vissez la plinthe lignes de coupe

vers le haut (4 x 16 / TORX T20) et

ajustez-la au retrait de socle de la cu

sine en tirant de façon homogène.

La plinthe ne peut pas être repous

sée. Elle doit être vissée pour que

les ressorts d’arrêt puissent être

poussés vers le côté et les angles

^ Ouvrez la porte du lave-vaisselle

avec précaution jusqu’à ce que le re-

bord inférieur de la porte touche la

Placez un crayon horizontalement

sur le rebord inférieur avant de la

porte du lave-vaisselle et tracez une

ligne horizontale le long de la plinthe.

- ou en sciant le long de cette lig

ne à l’aide d’une scie

- sur l’une des lignes de coupe si

elle se trouve exactement sur la ligne

Coupez la plinthe le long de la ligne

Revissez la plinthe, bord de coupe

vers le bas, sur les équerres.

Si la porte du lave-vaisselle ne s’ouvre

pas correctement, il faut raccourcir en

core la plinthe légèrement.

Veuillez suivre les indications pour le

raccordement du lave-vaisselle dans

le plan de montage et dans le mode

Adaptateur pour plinthe (uniquement

Il est possible d’insérer une pièce

d’écartement entre l’équerre de main-

tien et la plinthe. Celle-ci permet le

montage de la plinthe lorsque le retrait

de la cusine est inférieur à 30 mm.
