MANUALE UTENTE PFD 101 U MIELE

Descrizione apparecchio 99

Panorama macchina 99

Pannello comandi 100

Uso previsto 101

Indicazioni per la sicurezza e avventenze 103

Prima messa in servizio 111

Impostazioni di base 111

Impostare la lingua 111

Configurare Miele@home 111

Impostare I'ora 111

Impostare la durezza dell'acqua 111

Apire lo sportello 112

Chiudere lo sportello 113

Caricare il sale 113

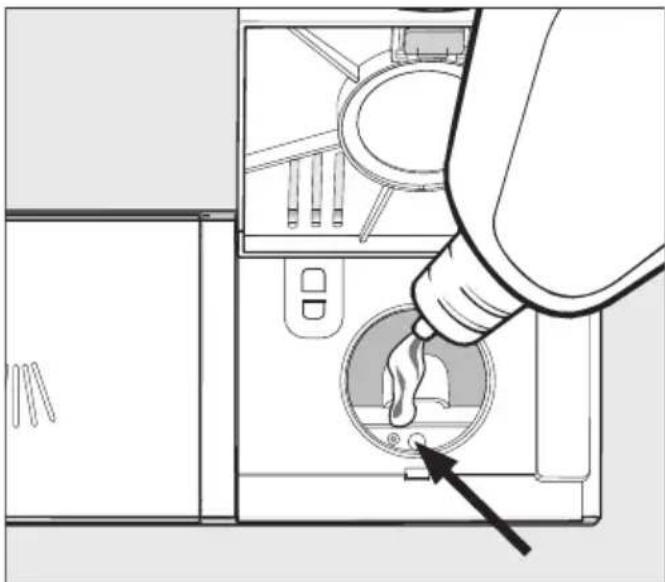

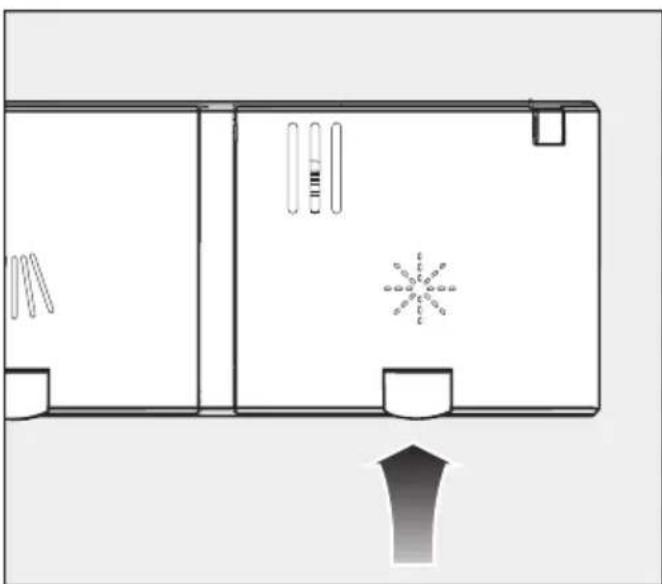

Caricare il brillante 114

Funzionamento 115

Ambito di applicazione 115

Dosare il detersivo 115

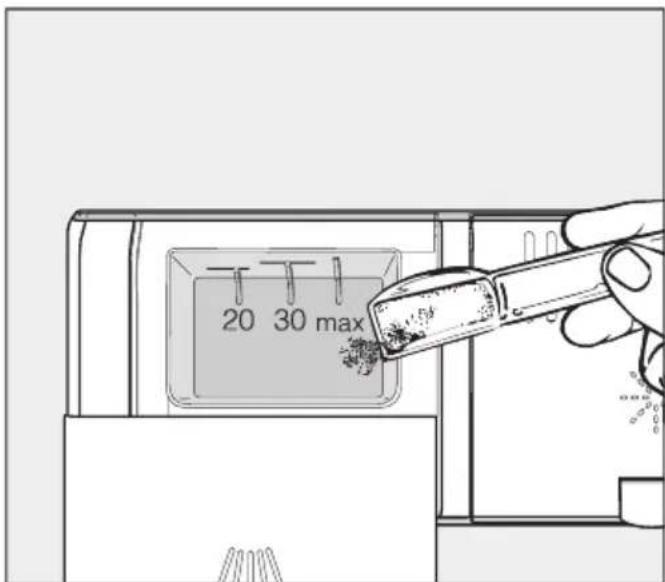

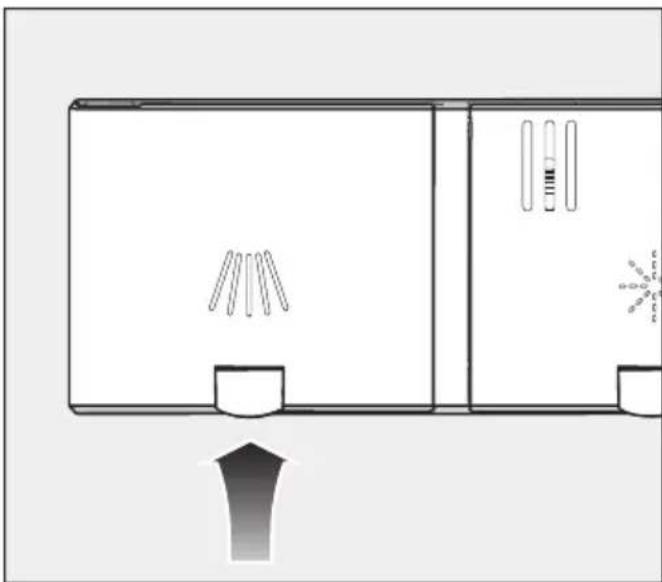

Caricare il detersivo 116

Accendere la lavastoviglie. 117

Selectionare unprogramma 117

Visualizzazione della durata del programma 118

Avviare un programma 118

Fineprogramma 119

Spagnere la lavastoviglie 119

Elenco programmi 120

Dati tecnici 121

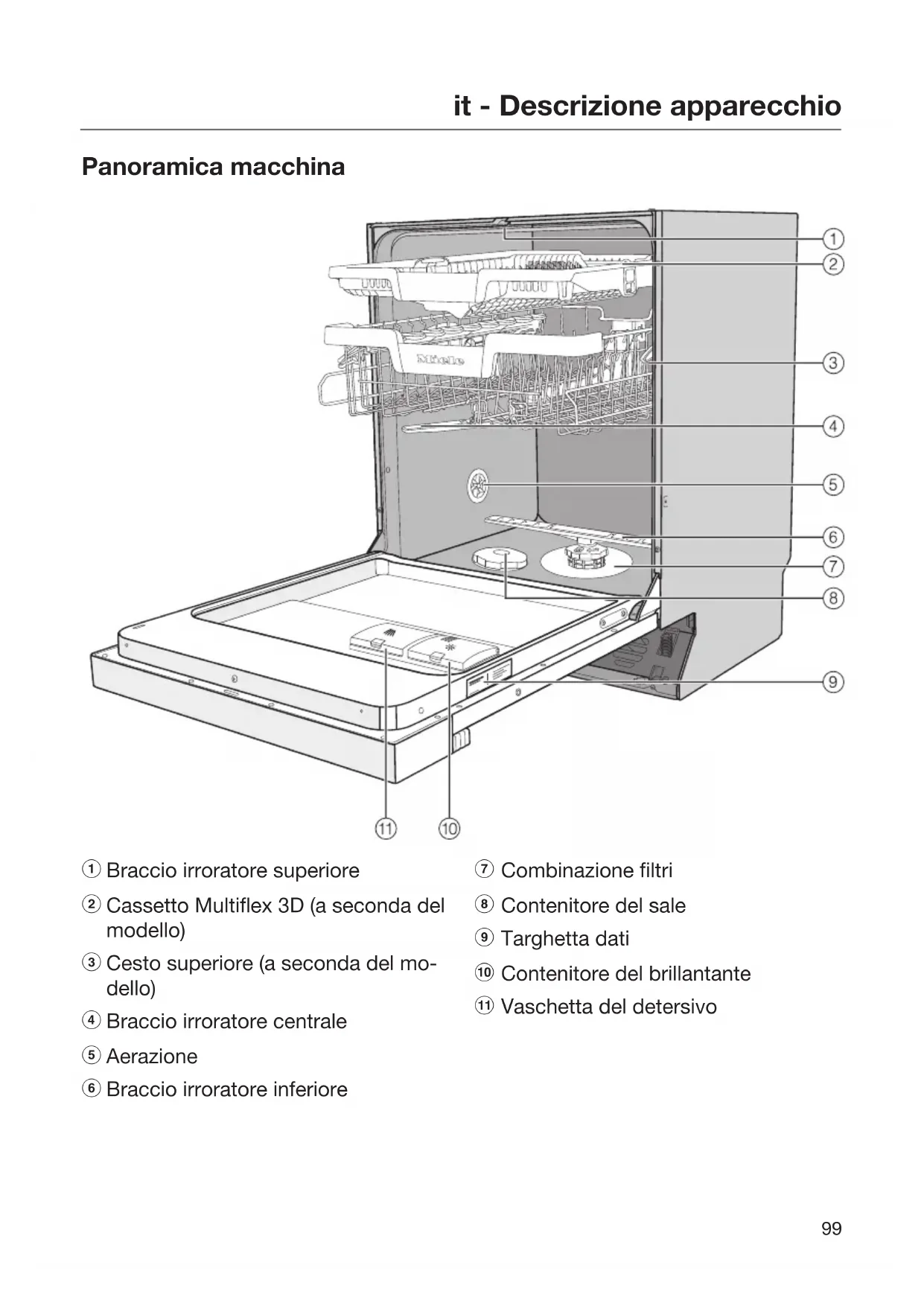

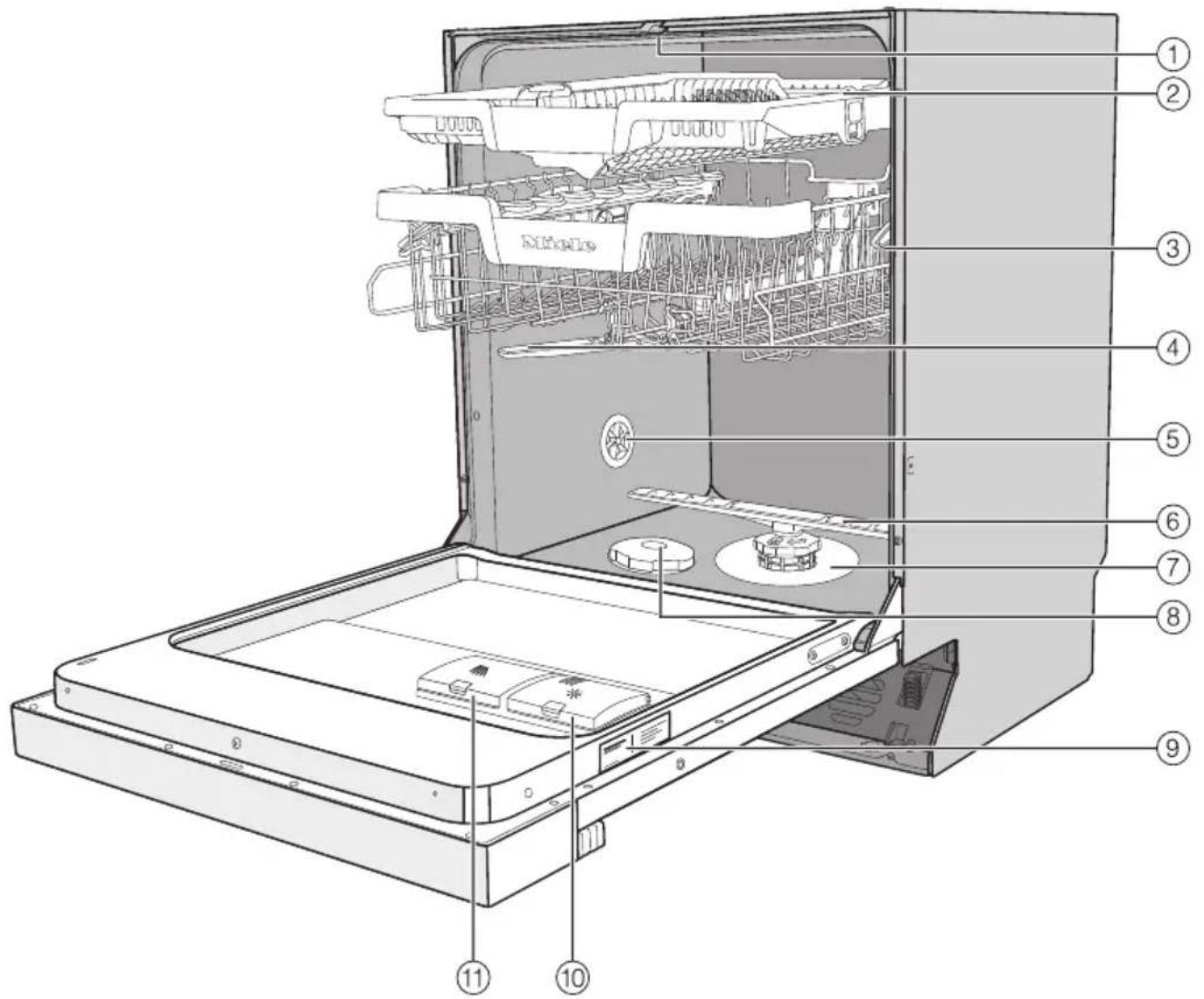

Panorama macchina

① Braccio irroratore superiore
Cassetto Multiflex 3D (a seconda del modello)
③ Cesto superiore (a seconda del modello)
④ Braccio irroratore centrale
⑤ Aerazione
⑥ Braccio irroratore inferiore

⑦ Combinazione filtri
Contenitore del sale
⑨ Targhetto dati
10 Contenitore del brillantante
(1) Vaschetta del detersivo

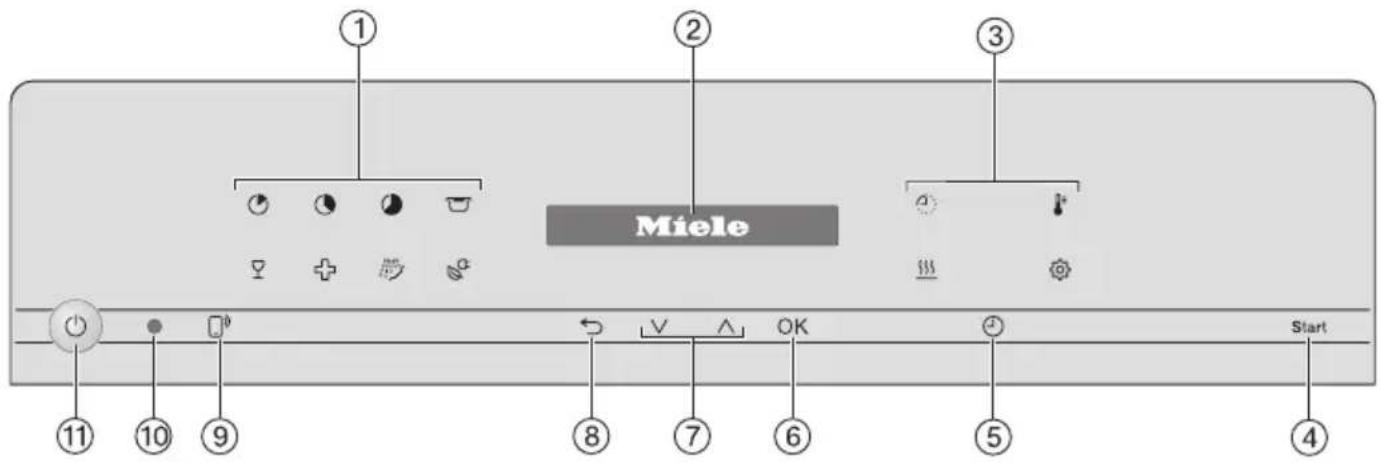

Pannello comandi

① Selezione programmi

=Breve

= Universale

= Intenso

= Plastiche

= Bicchieri

• = lgiene

=Prerisciacquo con acqua fredda

^F = ECO

② Display

③ Opzioni

= Durata residua

= Temperatura

= Asciugatura supplementare

= Impostazioni

Tasto sensore Start Per avviare il programma seleziona-to.

Tasto sensore Timer Per impostare un avvio ritardato del programma.

6 Tasto sensore OK Per selezionare le voci menu e i valori visualizzati. Per confirmare le segnalazioni.

Tasti sensore Per selezionare il programma. Per modificare i valori visualizzati. Per sfogliare le altre pagine dei me- nù.

Tasto sensore Indietro Per ritornare al livello di menu precedente o annullare i valori precedenze immessi.

Tasto sensore Avvio da remoto Per I'attivazione/disattivazione dell'opzione "Avvio da remoto".

10 Interfaccia ottica Per I'assistenza tecnica.

11 Tasto sensore On/Off Per accendere e spegnere la lava-stoviglie.

Per la breve durata dei programmi e l'elevata resa di lavaggio questa lavastoviglie industriale Miele è adatta a essere utilizzata in ambito industriale, presso studi di avvocatura, uffici, sale ristoro, circoli/associazioni, aziende di artigiani, cucine attive e ambienti similari.
Inoltre la lavastoviglie industriale più essere utilizzataanche in ambiente domestico e simile al domestico come strutture ricettive quali agriturismi, dai clienti presso alberghi, motel, pensioni o similari.
Di seguito nelle presenti istruzioni d'uso la lavastoviglie a uso professionale viene indicata semplicamente come lavastoviglie. Inoltre bicchieri, posate e stoviglia vengono definiti in generale come carico, se non meglio specificati.
- Questa lavastoviglie non deve essere utilizzata in modo continuativo.
- Questa lavastoviglia non è adatta al trattamento di dispositivi medici.
Utilizzare questa lavastoviglie solo per gli scopi previsti, ovvero per lavare ad es. bicchieri, stoviglie e posate. Qualiasi sono impiego e qualiasi modifica sono vietati e posso noro rivelarsi pericolosi.
- Questa lavastoviglie è destinata a essere utilizzata esclusivamente all'interno di luoghi stazionari.
La lavastoviglie può essere utilizzata fine a un'altitudine di 4.000 m s.l.m.
Gli inserti speciali nei cesti possono essere utilizzati solo secondogli impieghi previsti.
Le personne che per le loro capacità fisiche, sensoriali o psichiche o per la loro inesperienza o non conoscenza non sono in grado diutilizzare in sicurezza la lavastoviglie, non devono farne uso sulla sorveglianza e la guida di una persona responsable.

Questa lavastoviglie è dotata (a seconda del modello) di una lampadina speciale per soddisfare specifiche esigenze (p.es. temperatura, umidità, resistenza chimica e all'usura, vibrazione). Impiegare la lampadina speciale solo per l'uso previsto. Non è adatta per illuminare l'ambiente. Per motivi di sicurezza è necessario che la sostituzione sia effettuata solo dal servizio di assistenza tecnica autorizzato Miele.

Questa lavastoviglia contiene più sorgenti luminose della classe di efficienza energetica D.

Il lavoro della luce è integrato nei comandi dell'apparecchio e non può essere rimioso singolarmente. Per questo motivo il consumo di energia elettrica non può essere misurato separatamente.

Documenti completi

Queste istruzioni d'uso brevi contengono brevi informazioni e non sostituiscono le istruzioni. Le istruzioni d'uso complete e altri documents relativi alla macchina sono reperibili sul situ Miele.

Per visualizzare i documenti sono necessari la denominazione del modello o il numero di fabbricazione della lavastoviglia. Questi dati si trovano sulla targhetta dati, applicata a destra nella rientranza dello sportello.

Corretta installmente

Non installare la lavastoviglia in locali esposti al gelo o a rischio di esplsoione.

Usare particolare cautela sua prima che durante l'installazione della lavastoviglie. è possibile ferirsi o tagliarsi con alcune parti metalliche. Indossare quanti di protezione.

Nell'area intorno alla lavastoviglie dovrebbero essere posizionati preferibilmente mobili a uso professionale, per evitare possibili danni causati dall'acqua di condensa.

I mobili delicati possono essere protetti applicando il kit di protezione contro il vapore che è disponibile come opzione.

La pellicola protettiva contro le fumane deve essere incollata nell'area di aperture della lavastoviglie fatto il piano di lavoro.

Per garantire la perfetta stabilità, i modelli da incasso sottopiano possono essere installati solo sotto un piano di lavoro continuo, avvitato ai mobili adiacenti.

Le molle dello sportello devono essere regolate in modo uguali su entrambi i lati. La regolazione è corretta se, aprendo a metà lo sportello (angolo di apertura di ca. 45^ ), quello si mantiene fermo in posizione. Non deve cadere incontratamente verso il basso.

La lavastoviglie può essere messa in funzione e fattà funzionare solo con le molle dello sportello impostate correttamente.

Se non si riesce a regolare correttamente lo sportello, rivolgersi all'assistenza tecnica Miele.

Il peso massimo del pannello frontale, che si regola con le molle dello sportello montate di seri, è di 10-12 kg (a seconda del modello).

Sicurezza tecnica

La lavastoviglia può essere messa in funzione, manutenuta e riparata solo dal servizio di assistenza tecnica autorizzato Miele. Ripara-zioni o lavori di installatione e di manutenzione non correttamente eseguiti possono mettere seriamente in pericolo l'utente.

Prima di far funzionare la lavastoviglie, controllare che non vi siano danni visibili. Non mettere mai in funzione una lavastoviglie se presenta dei anni. Una lavastoviglie danneggiata può mettere a rischio la sicurezza!

Mettere immediatamente fuori uso una lavastoviglie danneggiata o non ermetica e rivolgersi al servizio di assistenza tecnica autorizzato Miele o a un techniciane qualificato e autorizzato.

Sostituire eventuali pezzi guasti o difettosi con ricambi originali Miele; solo così Miele può garantire il piano rispetto degli standardi qualità e di sicurezza previsti per le proprie macchine.

La sicurezza elettrica della lavastoviglie è garantita solo se l'eletrodomestico è allacciato con un regolare conduzione di protezione (terra). In caso di dubbi far controllinge l'impianto da un elettricista qualificato.

Attenersi alle indicazioni sull'installazione contenate nelle istruzioni d'uso e nelle istruzioni di installazione.

Assicurarsi che i dati di allacciamento (tensione, frequenza e protezione) riportati sulla targhetta dati corrispondano alla locale rete elettrica.

La lavastoviglia può essere azionata solo con una meccanica sportello perfettamente funzionante, altrimenti con l'apertura automatica dello sportello attiva (a seconda del modello) potrebbero insorgere dei pericoli.

Il peso massimo del pannello frontale, che si regola con le molle dello sportello montate di seri, è di 10-12 kg (a seconda del modello). Una meccanica sportello perfettamente funzionante si riconosce da:

• le molle dello sportello devono essere regolare in modo uguale su entrambi i lati. La regolazione è corretta se, aprendo a metà lo sportello (angolo di apertura di ca. 45^ ), quello si mantiene fermo in posizione. Non deve cadere incontratamente verso il basso.

• Dopo la fase di asciugatura, al momento dell'apertura dello sportello la guida di chiusura rientra automaticamente.

Dietro la lavastoviglie non devono trovarsi spine elettriche che potrebbero essere schiacciate qualora la nicchia non fosse sufficientemente profonda (rischio di surriscaldamento e di incendio). Tenere presente quanto riportato nel capitolo "Allacciamento elettrico".
Il collegamento della lavastoviglia alla rete elettrica non deve essere effettuato con prese multiple e prolonghe non adatte. Non sarebbe garantita la sicurezza elettrica (ad es. pericolo di surriscaldamento).
Non après mai in nessun caso l'involucro della lavastoviglia. Toccareanche involontariamente dei componenti sotto tensiono o modificare la struttura elettrica e meccanica è molto pericoloso per l'uten- te e può provocare seri danni ancche alla macchina stessa.
Se il cavo di alimentazione fosse danneggiato, non mettere in funzione la lavastoviglie a uso professionale. Un cavo di alimentazione danneggiato deve essere sostituito con un cavo adatto. Per motivi di sicurezza è necessario che la sostituzione sia effettuata da un technician specializzato o dal servizio di assistenza tecnica Miele.
Prima di eseguire qualsvoglia operazione di manutenzione, staccare la lavastoviglie alla rete elettrica.
La scatoletta di plastica all'estremità del tubo di afflusso dell'acqua contiene due valvole elettriche. Non deve quando mai essere immersa in liquidi.
Nel tubo di afflusso si trovano dei cavi elettrici; non accoriare il cavo.
IlsystemaantiallagamentoWaterproof-Systemintegrato proteggedadannicausati dafluoriscita diacqua solo se:
- la macchina è stata installata correttamente,
- in caso di guasti, la macchina è stata prontamente riparata e i pezzi guasti sono stati sostituiti,
- in caso di assenza prolungata (ad es. fierie), si chiude il rubinetto dell'acqua.

Il Waterproof-System funzionaanche quando la macchina è spenta, sempre pero che sia allacciata alla corrente elettrica.

Il diritto alla garanzia inoltre decade se la lavastoviglie non viene riparata dall'assistenza tecnica autorizzata Miele.

Impiego corretto

La lavastoviglie è predisposta solo all'uso con acqua e detersivi adatti per il lavaggio in lavastoviglie, non deve"Ince estere fattafunzionare con solventi organici o liquidi inflammabili.

Sussiste il pericolo di esplosione e di provocare danni materiali perché la distruzione di parti in gomma o plastica può portare alla fuoriuscita di liquidi.

É possibile ferirsi o andare a sbattere contro lo sportello della lavastoviglie aperto. Non lasciare lo sportello aperto alla sensa motivo.

Non appoggiarsi né sedersi sullo sportello aperto. La lavastoviglia potrebbe ribaltarsi o subire dei danni.

Se la rete idrica ha subito degli interventi, è necessario sfiatare la tubazione verso la lavastoviglie altrimenti i componenti si danneggiano.

Tenere conto che durante il funzionamento la lavastoviglie raggiunge temperature elevate. Quando si après lo sportello sussiste il pericolo di ushtonarsi! Stoviglia, posate, cesti e inserti prima si devono raffreddare. Eventualmente vuotare prima nella vasca di lavaggio i residui di acqua rimasti nelle cavity.

L'acqua che si trova nella vasca di lavaggio non è potabile.

precedenti trattamenti del carico (ad es. con detersivi per il lavaggio a mano o di altri tipo) maanche determinati tipi di sporco e alcuni tipi di detersivo possono formare schiuma che potrebbe pregiudicare il risultato di lavaggio.

La schiuma che dovesse fuoriuscire alla vasca di lavaggio può causare danni materiali alla lavastoviglie. In caso di fuoriuscita di schiuma interrompere immediatamente il programma e staccare la lavastoviglie alla rete elettrica!
A seconda della natura del pavimento e delle calzature, i liquidi sul pavimento possono costituire un pericolo di scivolamento. Se possibile, Maintainere il pavimento asciutto e rimuovere immediatamente i liquidi con mezzi adeguati. Per la rimozione delle sostanze pericolose e dei liquidi caldi si devono adottare misure di protezione adeguate.
Quando si utilizzato i prodotti detergenti e i prodotti speciali rispettare assolutamente leindicazioni dei produttori. Utilizzare i prodotti solo per i casi indicati dal relativo produttore, al fine di evitare danni e/o violente reazioni chimiche.
Miele non risponde dell'interazione dei prodotti chimici con i materiali del carico. Osservare leindicazioni del produttore riportate sui detergenti in merito a stoccaggio, impiego e dosaggio.
Non inalare i detersivi in polvere! Non ingerire i detersivi! Posso sono provocare lesioni gravi nel naso, nella bocca e in gola. Qualora fosse stato inalato o ingerito del detersivo, recarsi immediatamente dal medico. Attenersi alleindicazioni fornite dal produttore del detergente.
Le personne di età superiore ai 16 anni, che sono state sufficientemente istruite in materia. possono riempire i prodotti chimici o cambiare i contentitori.
Non possono essere utilizzati detersivi in polvere o liquidi che contengano cloro attivo. è possibile danneggiare plastiche e guarnizioni della lavastoviglie.
Per evitare che i materiali si danneggino e si corrodano, nella vasca di lavaggio e sul rivestimento non devono giungere acidi, soluzioni contenti cloruro e sostanze corrosive ferrose.

it - Indicazioni per la sicurezza e avventenze

Non lavare in lavastoviglie oggetti con cenere, sabbia, cera, lubricanti o colori. Queste sostanze danneggiano la lavastoviglie.
Non spruzzare acqua sulla lavastoviglie e nelle sue immediate vicinanzi, ad es. con un tubo dell'acqua oppure con un apparecchio ad alta pressione.
- Fare attentzione a non ferirsi con la disposizione in verticale di posate affiliate e taglienti. Disporre le posate in modo tale da non ferirsi.
Rimuovere prima delle stoviglia tutti i resti più grossi di cibo e bevande.

Bambini

Sorvegliare i bambini quando si trovano vicino alla lavastoviglie. Non permettere mai ai bambini di giocare con la lavastoviglie. Tra l'altro sussiste il pericolo che si chiudano dentro la lavastoviglie.
- Tenere i bambini di età inferioreagliotto anni lontani alla lavastoviglie a meno che non siano costamente sorvegliati.
I ragazzini più grandi e responsabili (in agli caso non al di sotto degliotto anni) possono utilizzare la lavastoviglieenza sorveglianza solo ed esclusivamente se è stato loro spiegato come farlo e se sono in grado di farlo in tutte sicurezza. è importante che sappiano riconoscere e comprendere quali pericoli possono derivare da un uso non corretto dell'apparecchio.
Con l'apertura automatica dello sportello attiva i bambini non si devono trovare nelle area di apertura dello sportello della lavastoviglie. In caso di malfunzionamenti (poco probabili) sussiste il pericolo di ferirsi.

Fare in modo che i bambini non entrino in contatto con i prodotti chimici! I prodotti chimici possono provocare gravi lesioni in bocca e in gola e potrebbero condurre al soffocamento. Tenere quindi lontani i bambini alla lavastoviglie,anche quando è aperta. Nella lavastoviglie si potrebbero trovare residui di prodotti chimici. Recarsi immediatamente dal medico qualora i bambini abbiano ingerito i prodotti chimici.

Accessori

Utilizzare esclusivamente accessori originali Miele. Se si montano o utilizzato altri accessori, il diritto alla garanzia e a prestazioni in garanzia per vizi e/o difetti del prodotto decade.
Miele garantisce la fornitura di pezzi di ricambio fino a 15 anni, minimo per 10, dopo l'uscita di gamma della lavastoviglie.

Trasporto

• Trasportare la lavastoviglie solo in posizione eretta affinché l'acqua residua non giunga ai comandi elettrici e causi anomalie.
  Per il trasporto rimuovere tutto il carico alla lavastoviglie e fissare le parti mobili, p.es. cesti, tubi e cavi.

Miele non risponde dei danni che derivano dall'inosservanza delle istruzioni di sicurezza e delle avventenze.

Impostazioni di base

Accendere la lavastoviglie

Accendere la lavastoviglie con il tasto sensore

Quando si accende la lavastoviglia per la prima volta, compare la schermata di benvenuto e suauna melodia.

Impostare la lingua

Il display passa in automatico all'impostazione della lingua.

• Selezionare con i tasti sensore la lingua desiderata, eventually il paese, e confermare con OK.

La lingua selezionata è segnata da una spunta .

Configurare Miele@home

Sul display viene visualizzata la segnalazione Miele@home.

Se si desidera configurare diretta-mente Miele@home, confermare con OK.

Suggerimento: Se si desidera rimanda- re la configurazione, selezionare l'opzione Saltare e confermare con OK.

Vi sono 2 possibilità per collegare la lavastoviglie alla rete WLAN:

• Selezionare il metod di connessione desiderato e confermare con OK.

• Connette via app

• Connette via WPS (WPS=Wi-Fi Protected Setup)

Il display e la rispettiva app Miele guidano l'utenteattraverso le fasi successive.

Impostare l'ora

In caso di connessione alla rete WLAN l'ora viene aggiornata in automatico.

A display compare la richiesta di impostare l'ora.

L'ora attuale è necessaria perutilizzare I'opzione "Timer".

Con i tasti sensore V∧ impostare le ore e confirmare con OK.
Quindi impostare i minuti e conferma-re con OK.

Tenendo premuti i tasti sensore o , il valore scorre automaticamente avanti o indietro.

Impostare la durezza dell'acqua

A display compare la richiesta di impostare la durezza dell'acqua.

-Programmare la lavastoviglie esattamente sulla durezza dell'acqua presente in loco.
- Chiedere l'esatto grado di durezza dell'acqua all'azienda idrica competente.
- Nel caso in cui l'acqua abbia durezza variabile (p.es. 10-15 °dH), considerare sempre il valore maggiore (in questo esempio 15 °dH).

Nel caso di un eventuale successivo intervento da parte dell'assistenza tec-nica, il lavoro risulterà facilitato se si conosce il grado di durezza dell'acqua.

Riportare qui sotto la durezza dell'acqua di rete:

dH

it - Prima messa in servizio

Al momento della fornitura è programmata una durezza dell'acqua di 14^

Impostare la durezza dell'acqua presente in loco e confermare con OK.

Infine vengono visualizzate nelle includazioni.

Dopo aver CONFermato le indicazioni con OK si visualizzano le due indicazioni di rabbocco Rabboccare il sale e Aggiungere brillantante.

Se necessario rabboccare il sale e il brillante (v. cap. "Prima messa in servizio", par. "Sale di rigenerazione" e "Brillantante").
Confermare le segnalazioni con OK.

A display viene visualizzato brevamente il programma selezionato e il rispetto tasto sensore si accende.

Poi per alcuni secondi compare la previsione dei consumi di energia elettrica e acqua del programma selezionato. Infine il display indica la durata prevista per il programma selezionato.

Aprière lo sportello

Con alcuni programmi lo sportello si\ apre in automatico di una fessura per\ ottimizzare l'asciugatura.

Questa funzione può essere disattivata.

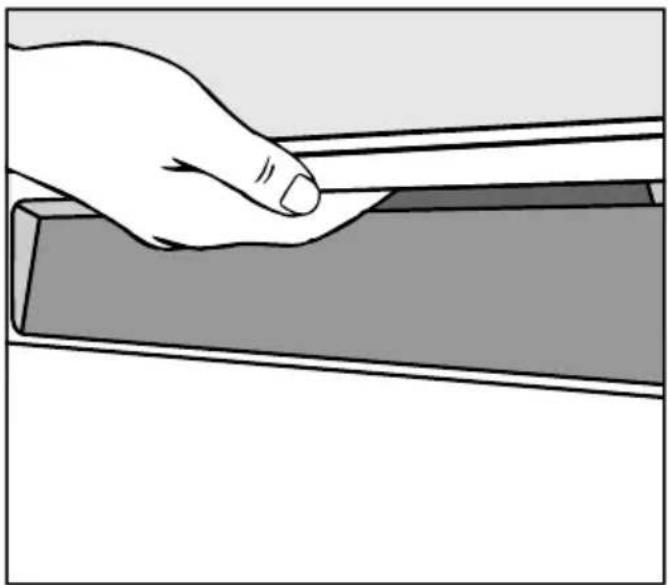

Per aprire lo sportello, infrilare la mano nell'impugnatura e tirare la maniglia.
Aprière completeness lo sportello.

A una fine del programma con funzione "AutoOpen" attivata, la guida della chiusura sportello rientra.

Non trattenera la guida di chiusura sportello quando rientra, per non causare danni tecnici.

Se si après lo sportello quando la lavastoviglie è in funzione, il lavaggio o la fase in corso si interrompono automaticamente.

Pericolo di ustonarsi a causa dell'acqua molto calda.

Durante il funzionamento l'acqua nella lavastoviglie cui quod si racciano calda.

Per quello motivo, durante il funzionamento aprire lo sportello solo con molta cautela.

Pericolo di ferirsi a casa dello sportello che si prene in automatico.

Al terme di un programma lo sportello si può essere in automatico.

Tenere sgombra I'area di aperture dello sportello.

Chiudere lo sportello

Spingere i cesti all'interno della vasca.
Appoggiare lo sportello finché si percepisce l'incastro del disposativo di chiusura.

Pericolo di schiacciamento nelle si chiude lo sportello.

Quando si chiude lo sportello è possibile ferirsi alle dita.

Non infrilare le mani nella spazio di chiusura dello sportello.

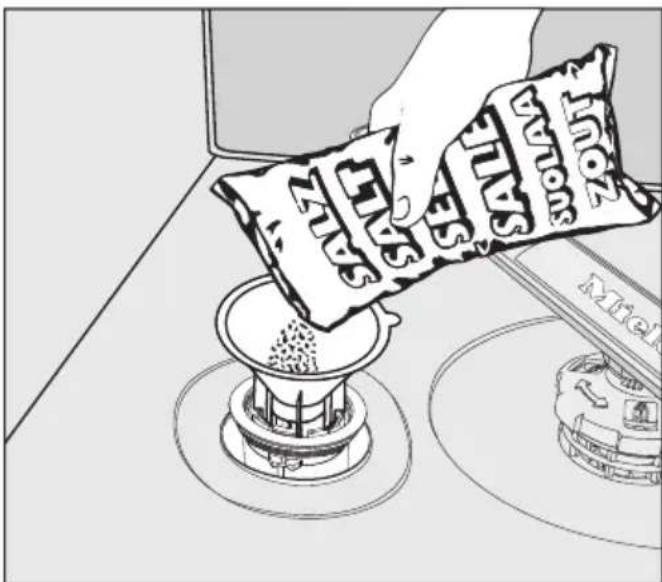

Caricare il sale

Danni dovuti a tipi di sale non adatti.

Altri tipi di sale potrebbero contentere particelle non solubili in acqua che comprometterebbero il funzionamento dell'addolcitore.

Utilizzare solo sale di rigenerazione specifico per lavastoviglia, possibilitmente a grana grossa.

Danni dovuti al detersivo nell'addolcitore.

Il detersivo danneggia l'addolcitore. Non versare il detersivo (nemmeno quello liquido) nel contentatore per il sale.

Prima di caricare il sale per la prima volta, versare nel contentatore ca. 2 l d'acqua, affinché il sale possa scogi gliersi.

Una volta messa in funzione la macchina, nel contentatore del sale ci sare sempre acqua in quantità sufficiente.

Estrarre il cesto inferiore alla vasca di lavaggio e svitare il coperchio dal contentatore del sale.
■ Inizialmente versarvi ca. 2 l di acqua.

Utilizzato l'apposto imbuto, versare il sale nel contentatore fino a riempirlo. Il contentatore di sale ha una capacitéa, a seconda del tipo di sale, di ca. 2 kg.
Pulire l'area di riempimento dai residi di sale. Chiudere infine il tappo del contentatore del sale.

Caricare il brillante

Sollevare il tasting giallo sul coperchio del contentatore del brillantante. Il coperchio si après.

Versare solo la quantità di brillante finché l'indicazione di livello di riempimento (freccia) si colora di scuro quando lo sportello è aperto in posizione orizzontale.

Il contentitore di brillantante ha una capacità di ca. 110 ml.

Chiudere il coperchio fino allo scatto, altrimenti durante il lavaggio potrebbe entrare dell'acqua nel contentatore del brillantante.
- Eliminare eventuali residui di brillante traboccato per evitare che si formi troppa schiuma nel programma successivo.

È possibile modificare la dose di brillante da usare di volta in volta al fine di ottimizzare il risultato di lavaggio.

Ambito di applicazione

Il detersivo deve essere scelto in base alle circostanze di applicazione. Utilizzato la macchina in un ambiente industriale, si consiglia l'uso di detersivi industriali.

Detersivi in polvere e liquidi e altri prodotti chimici per la lavastoviglie a uso industriale possono essere ordinati comodamente dal site internet: www.miele-professional.it

Per l'impiego in ambiente privato si consiglia il detersivo per le lavastoviglie domestiche, p.es. prodotti della gamma Miele.

I detersivi in polvere e altri consumabili per la lavastoviglie utilizzata in ambiente domestico possono essere acquistatitramite la app Miele @ mobile oppuresulla pagina internet Miele:

https://www.miele.it/e/detersivi-per-lavastoviglie-miele-1017433-c

Detersivi in polvere e tabs

Versare solo detersivo in polvere o in tabs nel contentatore integrato nelle sportello.

Utilizzare escludamente detersivo in tabs che si sciolgono in modo sufficientemente rapido.

Le tabs adatte si trovano nell'assortimento Miele. Se si utilizzato detersivi multifunzione (tabs che altri alla funzione di lavaggio contengono anche funzioni di brillantante e addolcimento dell'accua), per le brevi durate e a seconda della qualità dell'accua si consiglia di utilizzato in aggiunta brillantante e sale di rigenerazione (in concentrazione ridotta).

Versare il detersivo in polvere o le tabs nella vaschetta dell'apposto contentitore.

Dosare il detersivo

La vaschetta del detersivo ha una capacité di 50~ml

Nella vaschetta sono apposte delle marcature per facilitare il dosaggio: 20, 30, max. A sportello aperto orizzontalmente indicano la quantità di carico approximativa in ml e l'altezza massima di riempimento.

In caso di detersivo in polvere, a seconda del produttore e della granatura, le tacche corrispondono alla quantità di riempimento approximativa in grammi.

Rispettare le dosi indicate sulla conferenza del prodotto.

it - Funzionamento

• Se non indicate diversamente, dosare una compressa di detersivo oppure a seconda del grado di sporco delle stoviglie 20 - 30 ml di detersivo nell'apposita vaschetta.

Se si impiega una quantità di detersivo inferiore a quella consigliata, le stoviglie potrebbero non risultare perfettamente pulite.

Caricare il detersivo

Sollevare il tasting giallo sul coperchio della vaschetta del detersivo /

Il coperchio siCTL.
Al termine di un programma il coperchio
e aperto.

Versare il detersivo nell'apposita vaschetta.
Spostare il coperchio della vaschetta detersivo fino all'aggancio percettibile.

Detersivi liquidi

La lavastoviglie cui este dotata di una pompa esterna di dosaggio per detersivi liquidi (modulo DOS).

Nel caso di specifiche tipologie di sporco e di impiego di detersivi liquidi, rivolgersi al servizio di assistenza technique Miele per adeguare al meglio le condizioni di dosaggio.

Accendere la lavastoviglie

• Controllare che i bracci irroratori ruottino liberamente.
  Chiudere lo sportello.
  Apriere il rubinetto dell'acqua, nel caso fosse chiuso.
  Toccare il tasto sensore. Se la lavastoviglie è stata spenta per più di 1 minuto, è necessario sfiorare più a lungo il tasto sensore (protezione per la pulizia).

A display viene visualizzato brevamente il programma ^ ECO e il rispetto tasto sensore si accende.

Poi per alcuni secondi compare la previsione dei consumi di energia elettrica e acqua del programma selezionato. Infine il display passa alla visualizzazione della durata prevista del programma selezionato.

Il tasto sensore Start lampeggia.

Selezionare un programma

Scegliere sempre il programma a se-
conda del tipo di stoviglia e del grado di
sporco.

Nel capitolo "Elenco programmi" sono elencati tutti i programmi e le loro applicazioni.

Toccare il tasto sensore del programma desiderato.

Il tasting senseore del programma selezionato si accende.

Se sono state selezionate delle opzioni per il programma, si accendono i rispettivi tasti sensore.

Visualizzazione della durata del programma

Prima di un avvio di programma, a display compare la probabile durata del programma selezionato. Mentre il programma è in corso, appeare il tempo che manca alla fine.

La fase in corso è rappresentata da un symbolo:

Prelavaggio / Ammollo
Lavaggio
Risciacquo intermediio
Risciacquo con brillantante
SSS Asciugatura
Fine

La durata può essere di volta inolta diversaanche per lo stessoprogramma. Ciop dipende,tra gli altri fattori,dalla temperaturedell'acqua in afflusso,dal ciclo di rigenerazione dell'addolcitore, dal tipo di detersivo,da la quantita di stoviglie e dal loro grado di sporco.

Selezionando un programma per la prima volta, vieneindicato un tempo che corrisponde alla durata media del programma con allacciamento all'acqua fredda.

Ogni volta che viene svolto un programma, l'elettronica corregge la durata in base alla temperatura dell'acqua in afflusso e alla quantità di stoviglie carica-te.

Avviare un programma

Toccare il tastingore Start.

Eventually contermare le segnalazioni visualizzate precedentamente a display con OK.

Ilprogramma si avvia.

Il tasto sensore Start si accende.

Durante lo svolgimento di un programma, è possible visualizzare il nome del programma in corso premendo OK.

Pericolo di ustonarsi a causa dell'acqua molto calda.

Durante il funzionamento l'acqua nella lavastoviglie cui quod siere molto calda.

Per quello motivo, durante il funzionamento apriere lo sportello solo con molta cautela.

Fineprogramma

Al termine del programma suonano eventually i segnali acustici.

Il programma è terminato se a display compare la segnalazione Fine.

Se è attiva la funzione "AutoOpen", per alcuni programmi lo sportello si après automaticamente di peu. In quello modo migliorara l'asciugatura.

Se la funzione di programmazione Consumo è attiva, è possibile visualizzare i consumi effettivi di energia e acqua del programma svolto.

Al termine del programma la ventola di asciugatura continua eventualmente a funzionare per alcuni minuti.

Danni dovuti al vapore acqueo.

Il vapore acqueo più danneggiare i bordi delicati dei piani di lavoro se al termine del programma si après lo sportello e la ventola smette di funzionare.

Se l'aperture automatica è stata disattivata e si vuole comunque après lo sportello al terme del programma, ricordarsi di aprirlo del tutto.

Spagnere la lavastoviglie

La lavastoviglia può essere spenta in qualsiasi momento premendo il tasting sensore.

Un timer in corso più essere interrotto mediante spegnimento.

Se si spegne la lavastoviglie con un programma in corso, quello viene terminato.

Confermare la richiesta Spagnere elettrdom. con OK.
Se è stato premuto il tasto sensore ma non si desidera interrompere il programma, selezionare a display con il tasto V l'opzione Non spegnere I'elettrod. e confirmare con OK.

Danni dovuti alla fuoriuscita di a.

Eventuali perdite d'acqua possono causare danni.

Per sicurezza chiudere il rubinetto dell'acqua se si prevede di lasciare incustodita la lavastoviglie per un tempo prolongato, ad es. per ferie.

it - Elenco programmi

Programma Uso	Detersivo	Le seguenti indicazioni fanno ri-ferimento ai prodotti Miele. Attenersi scruplosamente al-leindicazioni del produttore.
		Vaschetta del detersivo /1)
Breve	Per residui di cibo freschi, non incrostati. 20 - 25 g	o 1 tab
Universale	Per residui di cibo normali, leggermente secchi. 20	- 25 g o 1 tab
Intenso	Per residui di cibo bruciacchiati, molto incrostati, contententi amido o proteine 1).	20 - 25 g o 1 tab
Plastica	Programma specifico per oggetti in plastica. 20 -	25 g o 1 tab
Bicchieri	Programma specifico per bicchieri. 20 - 25 g	o 1 tab
Igiene	Programma specifico per stoviglia che richiedo-no la massima igiene.	20 - 25 g o 1 tab
Prelavaggio a freddo	Per il risciacquo di stoviglia molto sporche, ad es. per eliminare residui o per evitare che si sec-chino fino al momento in cui si avvia un ciclo di lavaggio completo.
ECO*)	Programma EnergySave con durata lunga per re-sidui di alimenti normali, leggermente essiccati.	20 - 25 g o 1 tab

*) Dal punto di vista dei consumi di acqua ed energia elettrica quello è il programma più efficiente per lavare stoviglia normalmente sporche. (svolgimento di programma che non può essere modificato)
1) v. cap. "Detersivi"

Modello lavastoviglie	standard PFD 101, PFD 102i	XXL PFD 103 SCi
Altezza appearecchio a posizionamento libero	845 mm (regolabile + 35 mm)	-
Altezza appearecchio da incasso 805 mm	(regolabile + 65 mm)	845 mm (regolabile + 65 mm)
Altezza nicchia d'incasso a partire da 805 mm	(regolabile + 65 mm)	a partire da 845 mm (regolabile + 65 mm)
Larghezza 598 mm 598 mm
Larghezza nicchia d'incasso 600 mm 600 mm
Profondità appearecchio a posiziona-mento libero	600 mm -
Profondità appearecchio da incasso 570 mm 570 mm
Peso max. 60 kg max. 52 kg
Tensionepotenza assorbita protezione	v. targhetta dati v. targhetta dati
Potenza assorbita in modo spento 0,4 W 0,4 W
Potenza assorbita a macchina accesa 5,0 W 5,0 W
Standby di rete 0,9 W 0,9 W
Banda di frequenza 2,4000 - 2,4835 GHz	2,4000 - 2,4835 GHz
Potenza max. di trasmissione	< 100 mW	< 100 mW
Pressione acqua di flusso	50 - 1.000 kPa	50 - 1.000 kPa
Allacciamento ad acqua fredda o calda	fino a max. 60 °C	fino a max. 60 °C
Durezza acqua grezza	max. 36 °dH	max. 36 °dH
Prevalenza pompa di scarico	max. 1,0 m	max. 1,0 m
Lunghezza scarico	max. 4,0 m	max. 4,0 m
temperatura ambiente	da 5 °C a 40 °C da 5 °C a 40 °C
Umidità dell'aria relativa max.	80 % per temperature fino a 31°C
in linea discendente fino a	50 % per temperature fino a 40 °C
Cavo di alimentazione	ca. 1,7 m	ca. 1,7 m
Capacità	13/14 coperti normati	14 coperti normati
Valori rumorosità
Potenza sonora LwA	46 dB (A)	45 dB (A)
Pressione acustica LpA	34,1 dB (A)	32,5 dB (A)
Marchi di controllo VDE, EMC dispositivo anti-interferenze radio-TV
Contrassegno CE	Direttiva macchine 2006/42/CE
Indirizzo del produttore	Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Germania

Strada di Circonvallazione, 27

39057 S. Michele-Appiano (BZ)

Internet: www.miele-professional.it

E-mail: [e-mail]

Agenzie e centri di assistenza tecnica

Autorizzati Miele in tutte le regioni italiana.
