MODE D'EMPLOI PFD 101 U MIELE

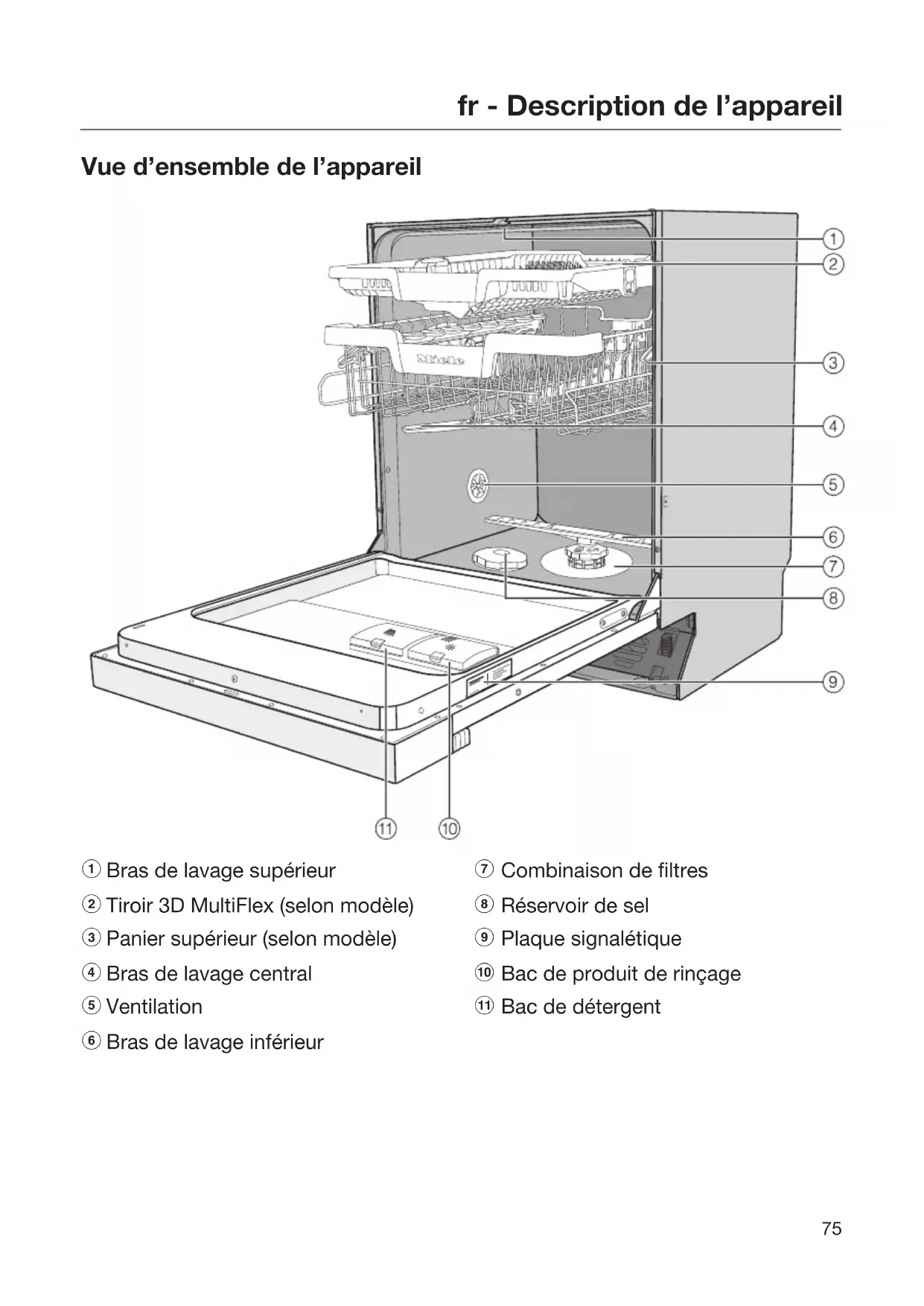

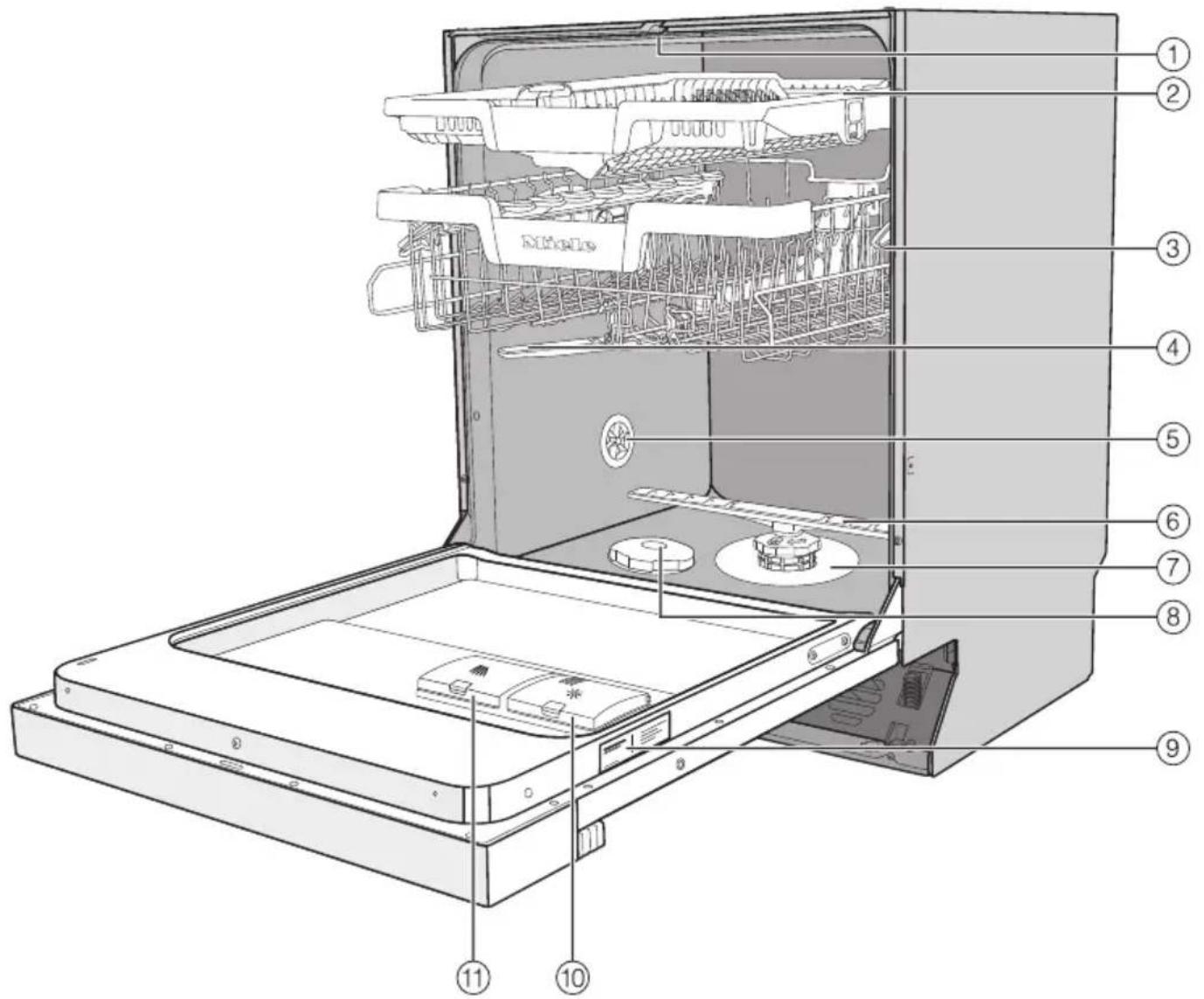

Vue d’ensemble de l’appareil

Bras de lavage supérieur

Tiroir 3D MultiFlex (selon modèle)

Panier supérieur (selon modèle)

Bras de lavage inférieur

Combinaison de filtres

Bac de produit de rinçage

Bac de détergentfr - Description de l’appareil

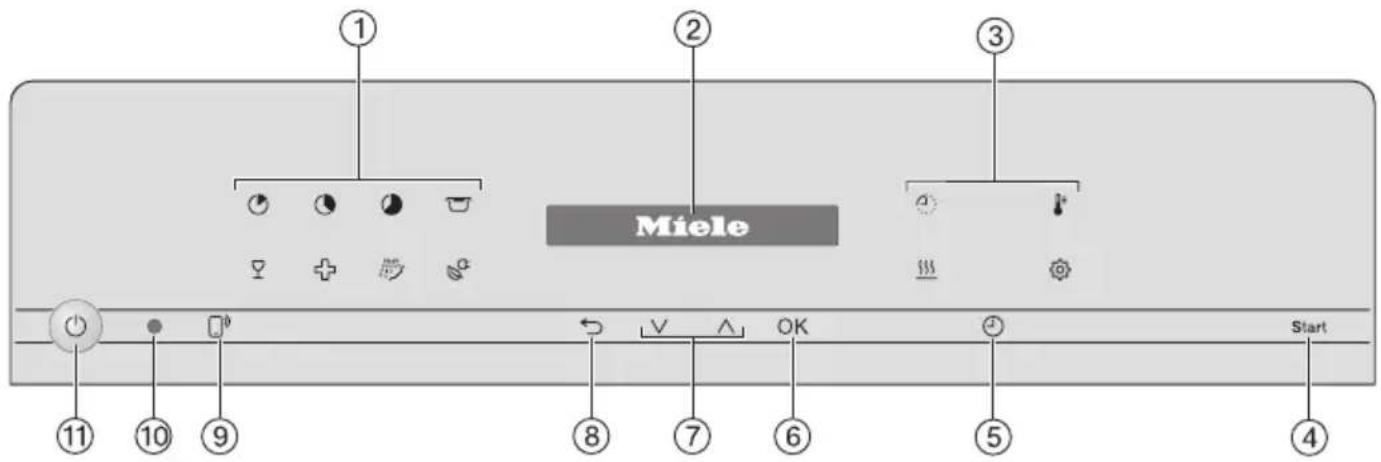

Touche sensitive Start Pour démarrer le programme sélec- tionné.

Touche sensitive Timer Pour sélectionner un démarrage ul- térieur du programme.

Touche sensitive OK Pour sélectionner les options de me- nu et les valeurs affichées. Pour confirmer les messages.

Touches sensitives Pour la sélection du programme. Pour la modification des valeurs affi- chées. Pour faire défiler vers d'autres pages du menu.

Touche sensitive Retour Pour retourner au niveau de menu précédent ou effacer des valeurs précédemment réglées.

Touche sensitive Démarrage à distance Pour activer/désactiver l'option «Démarrage à distance».

Interface optique Réservée au service après-vente.

Touche sensitive Marche/Arrêt Pour mettre le lave-vaisselle hors et sous tension.fr - Utilisation conforme

Ce lave-vaisselle professionnel est adapté à une utilisation dans les cabinets, les bureaux, les coins repas, les locaux associatifs, les ateliers, les cuisines aménagées pour dispenser des cours et autres environnements professionnels analogues, en raison de ses durées de programme courtes et de sa grande efficacité. Il est par ailleurs adapté à une utilisation domestique et à des envi- ronnements similaires, tels que des exploitations agricoles, par des clients dans les hôtels, les motels, les pensions ainsi que d’autres habitations du même genre. Dans ce mode d'emploi, le lave-vaisselle professionnel sera dési- gné comme lave-vaisselle. Le terme général de «vaisselle» servira à désigner les pièces (verres, couverts, etc.) dont la nature précise n'est pas mentionnée. Le lave-vaisselle n'est pas destiné à une utilisation en continu. Le lave-vaisselle n'est pas adapté au nettoyage de dispositifs mé- dicaux. Veuillez utiliser ce lave-vaisselle uniquement pour laver la vais- selle, par exemple pour laver des verres, des plats ou des couverts. Toute autre utilisation ainsi que toute transformation ou modification est interdite et peut être dangereuse. Le lave-vaisselle est destiné à un usage stationnaire et à l'intérieur exclusivement. Le lave-vaisselle est conçu pour une utilisation jusqu'à 4000m d'altitude au-dessus du niveau de la mer. Les compléments spéciaux dans les paniers ne doivent être utili- sés qu'aux fins prévues.fr - Utilisation conforme

Les personnes qui en raison de déficiences physiques, senso- rielles ou mentales, de leur inexpérience ou de leur ignorance, ne peuvent pas utiliser ce lave-vaisselle en toute sécurité ne doivent pas l'utiliser sans la surveillance et les instructions d'une personne responsable. Ce lave-vaisselle est équipé d'une ampoule spéciale en raison d'exigences particulières (par ex. en matière de température, d'humi- dité, de résistance chimique, de résistance aux frottements et aux vi- brations) (selon modèle). Cette ampoule convient uniquement à l'uti- lisation prévue. Elle ne convient pas à l'éclairage d'une pièce. Pour des raisons de sécurité, seul un professionnel agréé par Miele ou le service après-venteMiele doit se charger de leur remplacement. Ce lave-vaisselle contient plusieurs sources lumineuses de la classe d’efficacité énergétique D. L’élément de commande de l’éclairage est intégré dans la com- mande de l’appareil et ne peut pas être retiré séparément. La consommation d'énergie ne peut donc pas être mesurée séparé- ment. Documents complets Ce mode d'emploi abrégé est un résumé et ne remplace pas le mode d'emploi et les instructions de montage. Vous trouverez le mode d'emploi complet ainsi que tous les autres documents actuels concernant votre appareil sur la site Internet Miele: https://www.miele.fr/professional/modes-d-emploi-177.htm Pour récupérer les documents, vous avez besoin de la désignation du type ou du numéro de série de votre lave-vaisselle professionnel. Ces données figurent sur la plaque signalétique qui se trouve à droite du battant de porte.fr - Consignes de sécurité et mises en garde

Installation conforme N'installez pas le lave-vaisselle dans des locaux potentiellement exposés au gel ou aux risques d'explosion. Soyez prudents avant et pendant le montage du lave-vais- selle. Certains éléments métalliques peuvent être coupants et causer des blessures. Portez des gants de protection. En prévention des risques liés à la formation d'eau de condensa- tion, nous recommandons de n'installer à proximité du lave-vaisselle de préférence que des meubles à usage professionnel. Les meubles fragiles peuvent être protégés en y fixant le kit de pro- tection contre la vapeur disponible en option. Le film de protection contre la vapeur doit être collé sous le plan de travail dans la zone d'ouverture du lave-vaisselle. Afin de garantir sa stabilité, le lave-vaisselle encastrable doit être installé sous un plan de travail continu uniquement, vissé aux meubles voisins. Les ressorts de porte doivent être réglés de la même façon des deux côtés. Les ressorts sont correctement réglés lorsque la porte entrouverte (angle d'ouverture d'environ 45°) reste en position lorsque vous la lâchez. Elle ne doit pas s'ouvrir brusquement sans que les ressorts ne la retiennent. La porte ne doit être utilisée que si les ressorts de porte sont correc- tement réglés. Si la porte ne peut pas être correctement réglée, contactez le service après-vente Miele. Le poids maximal du panneau d'habillage qui peut s'ajuster à l'aide des ressorts de porte installés à l'usine, est de 10–12kg (selon le modèle).fr - Consignes de sécurité et mises en garde

Sécurité technique Le lave-vaisselle professionnel ne doit être mis en service, entrete- nu et réparé que par le service après-vente Miele, un revendeur agréé ou un technicien qualifié. Des travaux d'installation, d'entretien ou de réparation non conformes peuvent entraîner de graves dan- gers pour l'utilisateur. Avant d'utiliser le lave-vaisselle, vérifiez qu'il ne présente aucun dégât externe visible. Ne faites jamais fonctionner un lave-vaisselle endommagé: il représente un danger pour votre sécurité! Débranchez immédiatement le lave-vaisselle s'il présente des dommages puis contactez le service après-vente Miele, un reven- deur Miele ou un technicien qualifié. Les pièces de rechange d'origine sont les seules dont Miele ga- rantit qu'elles remplissent les conditions de sécurité. Ne remplacez les pièces défectueuses que par des pièces d'origine Miele. Seul un raccordement à une prise de terre conforme garantit un fonctionnement du lave-vaisselle en toute sécurité. En cas de doute, faites contrôler vos installations par un électricien. Respectez les instructions du mode d'emploi et du schéma d'ins- tallation. Vérifiez que les données de raccordement (tension, fréquence et protection par fusible) sur la plaque signalétique concordent avec celles de votre réseau électrique.fr - Consignes de sécurité et mises en garde

Il faut uniquement faire fonctionner le lave-vaisselle avec un mé- canisme de porte en parfait état de fonctionnement, car un danger pourrait subsister lorsque l'ouverture de porte automatique est acti- vée (selon modèle). Le poids maximal du panneau d'habillage qui peut s'ajuster à l'aide des ressorts de porte installés à l'usine, est de 10–12kg (selon le modèle). Un mécanisme de porte en parfait état de fonctionnement est recon- naissable à: - Les ressorts de porte doivent être réglés de la même façon des deux côtés. Les ressorts sont correctement réglés lorsque la porte entrouverte (angle d'ouverture d'environ 45°) reste en posi- tion lorsque vous la lâchez. Elle ne doit pas s'ouvrir brusquement sans que les ressorts ne la retiennent. - Le dispositif de fermeture de porte rentre automatiquement après la phase de séchage, lorsque la porte s'ouvre. Le lave-vaisselle ne doit pas bloquer l'accès aux branchements d'autres appareils électriques étant donné que la profondeur de la niche d'encastrement peut être trop peu importante et qu'une pres- sion sur une fiche risque d'entraîner une surchauffe. Veuillez consul- ter à ce sujet le chapitre «Raccordement électrique». Ne branchez pas le lave-vaisselle à une multiprise ou à un câble de rallonge. Ces derniers ne garantissent pas des conditions de sécurité suffisantes (ex.: risque de surchauffe). N'ouvrez jamais la carrosserie de votre appareil! N'essayez jamais de toucher aux raccordements sous tension ou de modifier les com- posants électriques et mécaniques de votre appareil. Cela vous met- trait en danger et le fonctionnement de votre matériel pourrait s'en trouver perturbé.fr - Consignes de sécurité et mises en garde

Si le câble d'alimentation est abîmé, le lave-vaisselle ne peut être mis en service. Un câble d'alimentation abîmé ne peut être remplacé que par un câble d'alimentation approprié. Pour des raisons de sécurité, ce remplacement ne doit être effectué que par le service après-vente Miele ou un technicien qualifié. Mettez le lave-vaisselle hors tension lorsque vous allez effectuer des travaux de maintenance. Le boîtier en plastique du raccordement à l'eau contient deux électrovannes. Ne l'immergez pas. Le tuyau d'arrivée d'eau comporte des liaisons sous tension élec- trique. Ne pas raccourcir le tuyau de vidange. Le système Aquasécurité intégré protège contre les dégâts des eaux si vous respectez les instructions suivantes: - installation conforme, - maintenance correcte du lave-vaisselle et échange des pièces re- connues défectueuses, - fermeture du robinet d'arrivée d'eau en cas d'absence prolongée (ex: vacances). Le système Aquasécurité fonctionne aussi lorsque le lave-vaisselle est hors tension. Il ne doit néanmoins pas être débranché du réseau électrique. Les bénéfices liés à la garantie sont perdus en cas de réparation du lave-vaisselle par un SAV non agréé par Miele. Utilisation conforme Le lave-vaisselle a été conçu pour une utilisation avec de l'eau et des détergents adaptés aux lave-vaisselle. Il ne doit pas être utilisé avec des solvants organiques ou des liquides inflammables. Risques d'explosion notamment et de dommages sur l'appareil dus à la destruction des pièces en caoutchouc et en plastique suite à l'écoulement de liquides.fr - Consignes de sécurité et mises en garde

Vous pouvez vous blesser contre la porte du lave-vaisselle ou- verte ou trébucher dessus. Ne laissez pas la porte du lave-vaisselle ouverte si cela n'est pas nécessaire. Ne vous asseyez pas et ne posez rien sur la porte ouverte. Le lave-vaisselle pourrait basculer ou s'en trouver endommagé. Après avoir réalisé des travaux sur le réseau d’eau potable, le tuyau d’arrivée d’eau du lave-vaisselle doit être purgé. Dans le cas contraire, certains composants risquent d’être endommagés. Tenez compte de la température élevée lors du fonctionnement du lave-vaisselle. N'ouvrez pas la porte, vous risqueriez de vous brûler ou de vous ébouillanter! Laissez d'abord refroidir la vaisselle, les couverts, les paniers et les compléments. Videz éventuellement les restes d'eau chaude des ustensiles qui se trouvent encore dans la cuve. L'eau qui se trouve dans la cuve n'est pas potable! Les traitements préalables de la charge, notamment avec des dé- tergents ou des désinfectants, certaines salissures mais aussi cer- tains produits de rinçage sont susceptibles de mousser. Or la mousse diminue l'efficacité du nettoyage. La mousse qui s'écoule de la cuve peut endommager le lave-vais- selle. Si vous apercevez de la mousse, arrêtez immédiatement le programme en cours et débranchez le lave-vaisselle du réseau élec- trique! Selon la nature du sol et des chaussures, les liquides présents sur le sol peuvent présenter un risque de glissade. Si possible, gardez le sol sec et enlevez immédiatement les liquides avec des moyens ap- propriés. Des mesures de protection appropriées doivent être prises lors de l'élimination des substances dangereuses et des liquides brûlants.fr - Consignes de sécurité et mises en garde

Veuillez respecter scrupuleusement les instructions du fabricant concernant les produits nettoyants lorsque vous utilisez de tels pro- duits ou des produits spéciaux. N'utilisez ces produits que dans le cadre prévu par le fabricant pour éviter les dommages matériels et les réactions chimiques violentes (gaz explosifs). Miele ne peut pas être tenu pour responsable si des détergents chimiques non conformes endommageaient la charge. Veuillez suivre les indications du fabricant de détergent concernant les conditions de conservation, d'utilisation et de dosage. N'inhalez pas de détergent en poudre! N'avalez pas de détergent liquide! Les détergents peuvent provoquer des brûlures dans le nez, la bouche et la gorge. Consultez immédiatement un médecin si vous avez respiré ou avalé de tels produits. Les personnes de plus de 16 ans qui ont reçu des formations suf- fisantes peuvent remplir à nouveau les produits chimiques de net- toyage ou changer de bidon. Les détergents en poudre et liquides contenant du chlore actif ne doivent pas être utilisés. Ils peuvent endommager les plastiques et les joints du lave-vaisselle. Afin d’éviter tout dommage matériel et toute corrosion de la cuve, n’utilisez jamais d’acides, de solvants à base de chlorure ou de sub- stances ferreuses corrosives dans la cuve et sur la carrosserie. Ne lavez aucune charge couverte de cendres, sable, cire, graisse lubrifiante ou peinture dans le lave-vaisselle. Ces substances en- dommagent le lave-vaisselle. Ne lavez pas le lave-vaisselle et son environnement immédiat au jet d'eau ou au nettoyeur haute pression. Faites attention de ne pas vous blesser en disposant des objets pointus ou coupants. Disposez les couverts de telle sorte que vous ne puissiez pas vous blesser.fr - Consignes de sécurité et mises en garde

Avant de charger la vaisselle, débarrassez la charge de tous les résidus alimentaires. Présence d'enfants Ne laissez pas les enfants sans surveillance à proximité d'un lave- vaisselle. Ne les laissez jamais jouer avec le lave-vaisselle. Ils risque- raient de se mettre en danger en s'y enfermant. Les enfants de moins de huit ans doivent être tenus à l'écart du lave-vaisselle à moins d'être constamment surveillés. Les enfants de huit ans et plus ne sont autorisés à utiliser l'ap- pareil sans surveillance qu'après leur avoir expliqué comment l'utili- ser sans danger. Ils doivent être en mesure de détecter et de com- prendre les dangers potentiels associés à une mauvaise manipula- tion. Lorsque l'ouverture de porte automatique est activée, les enfants ne doivent pas rester devant l'ouverture de porte du lave-vaisselle. Risque de blessures! Empêchez les enfants de toucher aux produits chimiques! L'in- gestion de produits chimiques peut provoquer des brûlures de la bouche et de la gorge et déclencher des asphyxies! Eloignez par conséquent les enfants du lave-vaisselle ouvert. Il pourrait rester des résidus de détergents dans l'appareil. Consultez immédiatement un médecin si votre enfant a avalé un produit détergent!fr - Consignes de sécurité et mises en garde

Accessoires Utilisez exclusivement des accessoires d'origine Miele. Le mon- tage d'autres pièces exclut le bénéfice de la garantie. Miele offre une garantie d'approvisionnement de 10ans minimum et jusqu'à 15ans pour le maintien en état de fonctionnement des pièces détachées après l'arrêt de la production en série de votre lave-vaisselle. Transport Transportez le lave-vaisselle uniquement à la verticale de manière à ce qu'il n'y ait pas d'eau résiduelle dans la commande électrique et à ce qu'elle ne provoque pas de dysfonctionnements Pour le transport, videz le lave-vaisselle et sécurisez toutes les pièces détachées, par ex. les paniers, les tuyaux et les câbles Miele ne peut être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et mises en garde.fr - Première mise en service

Réglages de base Enclencher le lave-vaisselle Mettez le lave-vaisselle sous tension avec la touche. Lors de l'enclenchement du lave-vais- selle, l'écran de bienvenue s'affiche et une mélodie d'accueil retentit. Régler la langue L'affichage passe automatiquement au choix de la langue. Avec les flèches, sélectionnez la langue souhaitée ainsi que le pays puis validez avec OK. La langue sélectionnée est signalée par une coche. Activer Miele@home Le message suivant s'affiche: Miele@home. Si vous souhaitez activer Miele@home immédiatement, effleu- rez la touche sensitive OK. Conseil : Si vous souhaitez remettre la configuration à plus tard, sélectionnez l'option Passer et confirmez avec la touche OK. Vous avez 2possibilités pour raccorder votre lave-vaisselle à votre réseau Wi- Fi: Sélectionnez la méthode de connexion désirée et validez avec OK.

(WPS=Wi-Fi Protected Setup) L’écran et l’App Miele correspondante vous guident vers les autres étapes. Régler l'heure Lors de la connexion au réseau Wi-Fi, l'heure est mise à jour automatique- ment. L'affichage passe automatiquement au réglage de l'heure. L'heure actuelle doit être réglée pour pouvoir utiliser l'option «Timer». Réglez les heures avec les touches sensitives et validez en effleurant la touche sensitive OK. Réglez ensuite les minutes, puis ap- puyez sur OK. Si vous laissez le doigt sur les touches sensitives ou , les chiffres défilent automatiquement. Réglage de la dureté de l’eau L'écran passe automatiquement au ré- glage de la dureté d'eau. - Programmez précisément le lave- vaisselle sur la dureté de l'eau de votre domicile. - Renseignez-vous sur la dureté exacte de votre eau auprès de la compagnie de distribution dont vous dépendez. - Si la dureté de l'eau de votre lieu d'habitation varie (entre 18 et 27°f, par exemple) l'adoucisseur doit tou- jours être réglé sur la valeur la plus élevée (dans notre ex. 27°f)! En cas d'intervention ultérieure du ser- vice après-vente, le travail du technicien sera facilité si vous lui indiquez la dureté de l'eau de votre commune.fr - Première mise en service

Veuillez inscrire ici la dureté de l'eau de votre commune: ____________°dH Une dureté d'eau de 14°dH (2,5mmol/l) est programmée en usine. Réglez la dureté d'eau et validez avec OK. Ensuite, des consignes s'affichent. Une fois le message validé avec OK, les deux affichages de manque Remplir sel et Remplir produit rinçage s'af- fichent également. Si nécessaire, versez du sel et du produit de rinçage (voir chapitre «Première mise en service», section «Sel régénérant» et section «Produit de rinçage»). Confirmez les messages en effleurant la touche OK. Le programme sélectionné s’affiche brièvement et la touche sensitive cor- respondante s’allume. Ensuite les prévisions de consomma- tion d'eau pour le programme sélection- né s'affichent. Ensuite les prévisions de consomma- tion d'énergie et d'eau pour le pro- gramme sélectionné s'affichent. Ouvrir la porte La porte s'entrouvre automatiquement dans certains programmes, pour amé- liorer les résultats de séchage. Vous pouvez désactiver cette fonction. Placez vos doigts dans le creux de la poignée et tirez sur la poignée pour ouvrir la porte. Ouvrez la porte en grand et sortez-la du verrouillage. A la fin d'un programme avec fonction «AutoOpen» activée, le système de fermeture de porte se rétracte. Ne maintenez pas le système de fer- meture de porte lors de la rétraction, pour qu'il n'y ait pas de problème technique. Si vous ouvrez la porte pendant le fonc- tionnement de l'appareil, le lavage est automatiquement interrompu.fr - Première mise en service

Risque de brûlures au contact de l’eau chaude. Pendant le fonctionnement, l’eau peut être brûlante dans le lave-vais- selle. Pendant le fonctionnement, ouvrez la porte en faisant très attention. Risque de blessures provoquées par l'ouverture de porte automatique. La porte peut s'ouvrir automatique- ment à la fin d'un programme. Veillez à ce que rien n'entrave l'ou- verture de la porte. Fermeture de porte Repoussez bien les paniers. Appuyez sur la porte jusqu'à enclen- chement de la serrure de porte. Risque d'écrasement lors de la fermeture de porte. Lors de la fermeture de porte, vous pouvez vous coincer les doigts. N'approchez pas votre main de la zone de fermeture de la porte. Ajouter du sel régénérant Dommages dus à des types de sel inappropriés. Évitez certain type de sel, car il pour- rait contenir des éléments non so- lubles qui empêcheraient l'adoucis- seur de fonctionner correctement. N'utilisez que des sels régénérants spéciaux pour lave-vaisselle, de pré- férence à gros grains. Dommages à cause du détergent dans l'adoucisseur. Le détergent endommage l'adoucis- seur de l'appareil. Ne versez jamais de détergent (même liquide) dans le réservoir de sel. Important! Il faut verser env. 2l d'eau dans le réservoir avant de remplir le réservoir de sel pour la première fois afin que le sel puisse se dissoudre. Après la mise en service, il y aura tou- jours suffisamment d'eau dans le ré- servoir. Sortez le panier inférieur de la cuve et dévissez le bouchon du réservoir. Remplissez le réservoir avec env. 2l d'eau.fr - Première mise en service

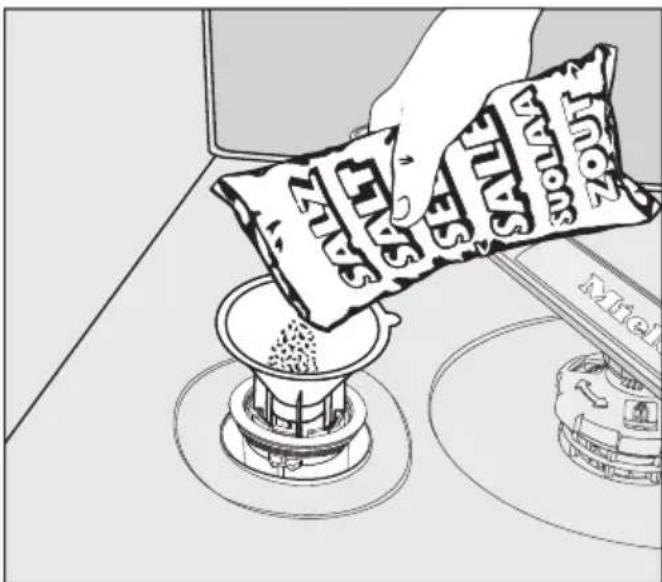

Placez l'entonnoir au-dessus du ré- servoir et remplissez ce dernier de sel jusqu'à ce qu'il soit plein. Le réservoir à sel peut contenir selon le type de sel jusqu'à 2kg. Nettoyez la zone de remplissage afin d’éliminer les résidus de sel. Revissez bien le bouchon du réservoir. Remplir le produit de rinçage Soulevez la touche jaune sur le cou- vercle du réservoir de produit de rin- çage . Le couvercle s’ouvre d’un seul coup. Versez le produit jusqu'à ce que la jauge de remplissage (flèche) devient plus foncée lorsque la porte est tota- lement ouverte. Le bac de produit de rinçage contient env.110ml. Fermez le couvercle jusqu'au déclic pour éviter que de l'eau ne pénètre dans le bac de produit de rinçage pendant le lavage. Essuyez soigneusement les éventuels débordements de produit de rinçage afin d’empêcher toute formation im- portante de mousse lors du lavage suivant. Pour des résultats de lavage optimi- sés, vous pouvez adapter la quantité de produit de rinçage à vos besoins.fr - Fonctionnement

Domaine d’application Le détergent doit être choisi en fonction de l'environnement. En cas d'utilisation dans un environnement profession- nel, il est recommandé d'utiliser des détergents pour lave-vaisselle profes- sionnels. Les détergents en poudre et liquides ainsi que d'autres produits chimiques de traitement pour votre lave-vaisselle à usage professionnel peuvent être facile- ment commandés sur le site web de Miele : https://shop.miele-professio- nal.de/procare-shine/ Pour une utilisation dans un environne- ment privé, il est recommandé d'utiliser un nettoyant pour lave-vaisselle ména- ger, par exemple un détergent pour lave-vaisselle de la gamme de produits Miele.. Les détergents en poudre ainsi que d'autres consommables pour votre lave-vaisselle à usage ménager peuvent être commandés facilement via l'appli- cation Miele@mobile ou sur le site web de Miele : https://www.miele.de/haushalt/produk- tauswahl-miele-spuelmittel Détergent en poudre et ta- blettes (Tabs) Utilisez uniquement des détergents en poudre ou des tablettes dans le doseur de contre-porte. Utilisez exclusivement des tablettes de lavage qui se dissolvent assez ra- pidement. Vous trouverez les tablettes (Tabs) appropriés dans la gamme de déter- gents Miele. En cas d'utilisation de détergents multi-fonctions (tablettes (Tabs) contenant des fonctions d'aide au rinçage et d'adoucisse- ment de l'eau en plus de la fonction de nettoyage), il est recommandé d'utiliser en plus le liquide de rinçage et le sel régénérant (en concentration réduite) en raison des temps de fonc- tionnement courts et en fonction de la qualité de l'eau. Versez les produits en poudre ou les tablettes de lavage dans le comparti- ment du bac à produit. Doser le détergent Le bac de détergent contient au maxi- mum 50ml de détergent. Le bac à détergent comporte des re- pères gradués: 20, 30, max. Ils in- diquent le niveau de remplissage de produit approximatif, porte ouverte à l'horizontale et la hauteur de remplis- sage maximale. Ils correspondent à la quantité approxi- mative de détergent en poudre en grammes, laquelle peut varier selon le fabricant ou le calibre des granulés.fr - Fonctionnement

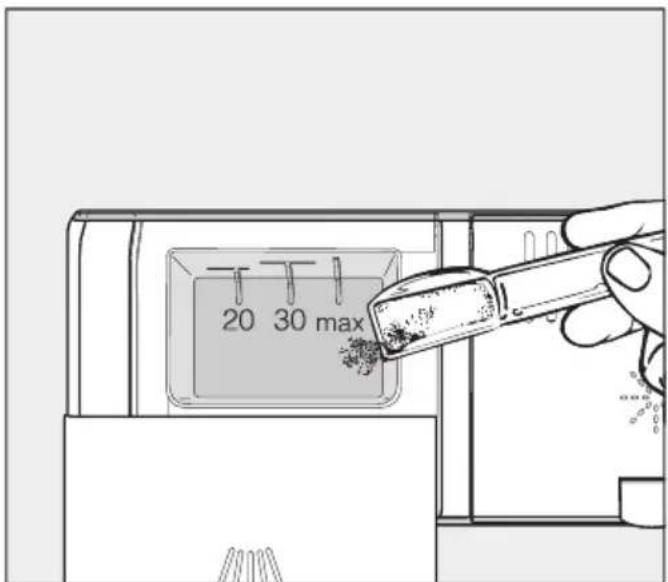

Lors du dosage, suivez les instruc- tions sur l'emballage du produit. Sans plus de précision, utilisez une tablette nettoyante ou 20 à 30ml de poudre, en fonction du degré de sale- té de la vaisselle dans le bac à déter- gent. Si vous utilisez moins de produit que la quantité recommandée, la vaisselle risque de ne pas être entièrement propre. Verser le détergent Soulevez la touche jaune sur le cou- vercle du bac à détergent. Le couvercle s’ouvre d’un seul coup. Le couvercle s'ouvre une fois le cycle terminé. Versez le détergent dans le bac à dé- tergent. Poussez le couvercle du bac à déter- gent jusqu'à ce qu'on entende un clic. Détergent liquide Le lave-vaisselle peut être équipé sur demande d'une pompe doseuse ex- terne pour détergents liquides (module DOS). Pour certaines salissures et lorsqu'un détergent liquide est utilisé, adressez- vous au service après-vente Miele afin d'adapter le détergent de façon opti- male aux besoins.fr - Fonctionnement

Enclencher le lave-vaisselle Vérifiez que rien n’entrave la rotation des bras de lavage. Fermez la porte. Ouvrez le robinet d’arrivée d’eau s’il est fermé. Effleurez la touche sensitive. Si le lave-vaisselle a été préalable- ment désactivé pendant plus d’une minute, il faut effleurer la touche sen- sitive un peu plus longtemps (pro- tection nettoyage). Le programme ECO s’affiche briève- ment et la touche sensitive correspon- dante s’allume. Ensuite les prévisions de consomma- tion d'énergie et d'eau pour le pro- gramme sélectionné s'affichent. Puis l’écran indique la durée de pro- gramme prévue pour ce programme. La touche sensitiveStart clignote. Sélectionner un programme Choisissez toujours le programme en fonction du type de vaisselle et de son degré de salissure. Les programmes et leurs domaines d'application sont décrits au chapitre «Tableau des programmes». Effleurez la touche sensitive du pro- gramme souhaité. La touche sensitive du programme sé- lectionné s'allume. Vous pouvez à présent sélectionner les options de programme. Si des options de programme sont sé- lectionnées, les touches correspon- dantes s'allument.fr - Fonctionnement

Affichage de la durée du pro- gramme Avant le démarrage d'un programme, la durée escomptée du programme sélec- tionné s'affiche. Pendant le déroule- ment du programme, le temps restant jusqu'à la fin s'affiche. La phase de programme en cours est représentée par un symbole: Prélavage / Trempage Nettoyage Rinçage intermédiaire Rinçage final Séchage Fin L'indication de durée peut varier pour un même programme. Elle dépend entre autres de la température d'entrée d'eau, du cycle de régénération, de l'adoucisseur, du détergent utilisé, ainsi que du degré de salissure et de la quantité de vaisselle. Lorsque vous sélectionnez un pro- gramme pour la première fois, une du- rée qui correspond à une durée moyenne de programme en raccorde- ment eau froide s'affiche. La commande du lave-vaisselle adapte la durée de programme à chaque cycle, en fonction de la température d'entrée d'eau et de la quantité de vaisselle. Démarrer un programme Effleurez la touche sensitive Start. Confirmez les messages affichés préalablement à l’écran avec OK. Le programme démarre. La touche sensitive Start reste allumée. Pendant le déroulement d'un pro- gramme, vous pouvez afficher avec OK le nom du programme en cours. Risque de brûlures au contact de l’eau chaude. Pendant le fonctionnement, l’eau peut être brûlante dans le lave-vais- selle. Pendant le fonctionnement, ouvrez la porte en faisant très attention.fr - Fonctionnement

Fin du programme A la fin d'un programme, les signaux sonores retentissent également. Le programme est terminé lorsque l'écran indique Terminé. La fonction «Séchage AutoOpen» est activée, la porte s'entrouvre automati- quement dans certains programmes. Par conséquent, le séchage est amélio- ré. Si la fonction de programmation Consommation est activée, vous pouvez afficher la consommation réelle d'eau du programme écoulé. Le ventilateur de séchage continue de fonctionner quelques minutes après la fin de certains programmes. Dommages provoqués par la va- peur d'eau. La vapeur d'eau peut endommager les rebords fragiles de certains plans de travail, si vous ouvrez la porte à la fin du programme et si le ventilateur ne tourne plus. Si vous avez désactivé l’ouverture automatique de la porte et que vous souhaitez néanmoins ouvrir la porte à la fin du programme, ouvrez celle- ci entièrement. Mettre le lave-vaisselle hors tension. Vous pouvez arrêter le lave-vaisselle à tout instant avec la touche. Vous pouvez également annuler un Ti- mer de cette façon. Si vous arrêtez le lave-vaisselle pendant qu'un programme est en cours, le pro- gramme est interrompu. Confirmez le message Arrêter l'appareil avec OK. Si vous avez appuyé sur la touche, mais ne voulez pas annuler le pro- gramme, sélectionnez l'option Pas ar- rêter l'appareil à l'écran avec la touche et confirmez avec OK. Risque de dommages dus à l’écoulement d’eau. L'écoulement d'eau peut provoquer des dommages. Fermez le robinet d'eau pour des rai- sons de sécurité si vous ne comptez pas faire fonctionner le lave-vaisselle pendant un temps relativement long (par ex.:vacances).fr - Tableau des programmes

Programme Utilisation Détergent Les informations suivantes se rapportent aux produits de net- toyage Miele. Veuillez respecter les indica- tions du fabricant. Bac de détergent

Court Résidus alimentaires frais peu collants. 20 - 25g ou 1tablette

Universel Résidus alimentaires normaux, légèrement in- crustés.

Intensif Plus Résidus alimentaires brûlés, très incrustés, très desséchés, contenant de l'amidon ou des pro- téines

Plastiques Programme spécial pour plastiques. 20 - 25g ou 1tablette

Verres Programme spécial verres. 20 - 25g ou 1tablette

Hygiène Programme Hygiène spécial pour la vaisselle exi- geant des conditions d'hygiène strictes.

Prélavage à froid Pour le rinçage de vaisselle très sale, par ex. pour une élimination préalable de résidus ou pour éviter une incrustation importante, s'il n'y pas encore suffisamment de vaisselle pour lan- cer un programme.

ECO *) Programme à économie d'énergie longue durée pour des résidus alimentaires normaux, qui ont commencé à sécher.

ou 1tablette *) Ce programme est le plus rentable si l'on tient compte de la consommation combinée d'énergie et d'eau pour laver une vaisselle normalement sale. (Déroulement de programme fixe et non modifiable)

voir chapitre «Détergent»fr - Caractéristiques techniques

Modèle de lave-vaisselle normal PFD 101, PFD 102i XXL PFD 103 SCi Hauteur appareil posable 845mm (réglable + 35mm)

Hauteur appareil encastrable 805mm (réglable + 65mm) 845mm (réglable + 65mm) Hauteur de la niche d’encastrement à partir de 805mm (réglable + 65mm) à partir de 845mm (réglable + 65mm) Largeur 598mm 598mm Largeur de la niche d’encastrement 600mm 600mm Profondeur de l’appareil posable 600mm - Profondeur de l’appareil encastrable 570mm 570mm Poids max. 60kg max. 52kg Tension Valeur de raccordement Protection par fusible Voir plaque signalétique Voir plaque signalétique Consommation à l'arrêt 0,4W 0,4W Consommation en état de fonctionne- ment 5,0W 5,0W Veille réseau 0,9W 0,9W Bande de fréquence 2,4000 - 2,4835GHz 2,4000 - 2,4835GHz Puissance d’émission maximale < 100mW < 100mW Pression de l'eau 50 - 1.000kPa 50 - 1.000kPa Raccordement eau chaude ou eau froide jusqu'à 60°C max. jusqu'à 60°C max. Dureté de l'eau max. 36°dH max. 36°dH Hauteur de refoulement 1,0m max. 1,0m max. Longueur de refoulement 4,0m max. 4,0m max. Température ambiante De 5°C à 40°C De 5°C à 40°C Humidité de l'air relative maximale Décroissance linéaire jusqu'à 80% pour les températures allant jusqu'à 31°C 50% pour les températures allant jusqu'à 40°C Câble d'alimentation électrique env. 1,7m env. 1,7m Capacité 13/14couverts 14couverts Émissions sonores Niveau sonore LwA Puissance acoustique LpA 46dB (A) 34,1dB (A) 45dB (A) 32,5dB (A) Labels de conformité délivrés CEM, VDE Marquage CE Directive machines 2006/42/CE Adresse du fabricant Miele & Cie. KG, Carl-Miele-Str. 29, 33332 Gütersloh, Allemagneit - Indice
