| Produkttyp | Professioneller und Haushalts-Geschirrspüler |
| Marke | Miele |
| Modell | PFD 101 U |
| Höhe (Freistehend) | 845 mm (verstellbar +35 mm) |
| Höhe (Einbau) | 805 mm (verstellbar +65 mm) |
| Breite | 598 mm |
| Tiefe (Freistehend) | 600 mm |
| Tiefe (Einbau) | 570 mm |
| Max. Gewicht | 60 kg (Standardmodell) |
| Stromversorgung | 230 V, 50 Hz (siehe Typenschild) |
| Verbrauch im Aus-Zustand | 0,4 W |
| Verbrauch im Betrieb | 5,0 W |
| Wi-Fi Frequenzband | 2,4000 - 2,4835 GHz |
| Wasserdruck | 50 - 1 000 kPa |
| Max. Warmwasseranschluss | 60 °C |
| Max. Wasserhärte | 36 °dH |
| Fassungsvermögen | 13 bis 14 Gedecke |
| Schallleistungspegel (LwA) | 46 dB(A) |
| Waschprogramme | 8 Programme: Kurz, Universal, Intensiv Plus, Kunststoff, Gläser, Hygiene, Kaltvorspülen, ECO |
| Sonderfunktionen | AutoOpen, Miele@home, Startzeitvorwahl, Aqua-Sicherheit |
| Ersatzteilgarantie | Mindestens 10 Jahre, bis zu 15 Jahre |
Häufig gestellte Fragen - PFD 101 U MIELE
Benutzerfragen zu PFD 101 U MIELE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Geschirrspüler kostenlos im PDF-Format! Finden Sie Ihr Handbuch PFD 101 U - MIELE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PFD 101 U von der Marke MIELE.
BEDIENUNGSANLEITUNG PFD 101 U MIELE
Gerätebeschreibung 4
Geräteübersicht 4
Bedienfeld 5
Bestimmungsgemäße Verwendung 6
8
Erste Inbetriebnahme 16
Grundeinstellungen 16
Sprache einstellen 16
Miele@home einrichten 16
Tageszeit einstellen 16
Wasserhärte einstellen 16
Tür öffnen 17
Tür schließen 18
Salz einfüllen 18
Klarspüler einfüllen 19
Betrieb 20
Anwendungsgebiet 20
Reiniger einfüllen 21
Geschirrspüler einschalten 22
Programm wählen 22
Anzeige der Programmdauer 23
Programm starten 23
Programmende 24
Geschirrspüler ausschalten 24
Programmübersicht 25
Technische Daten 26

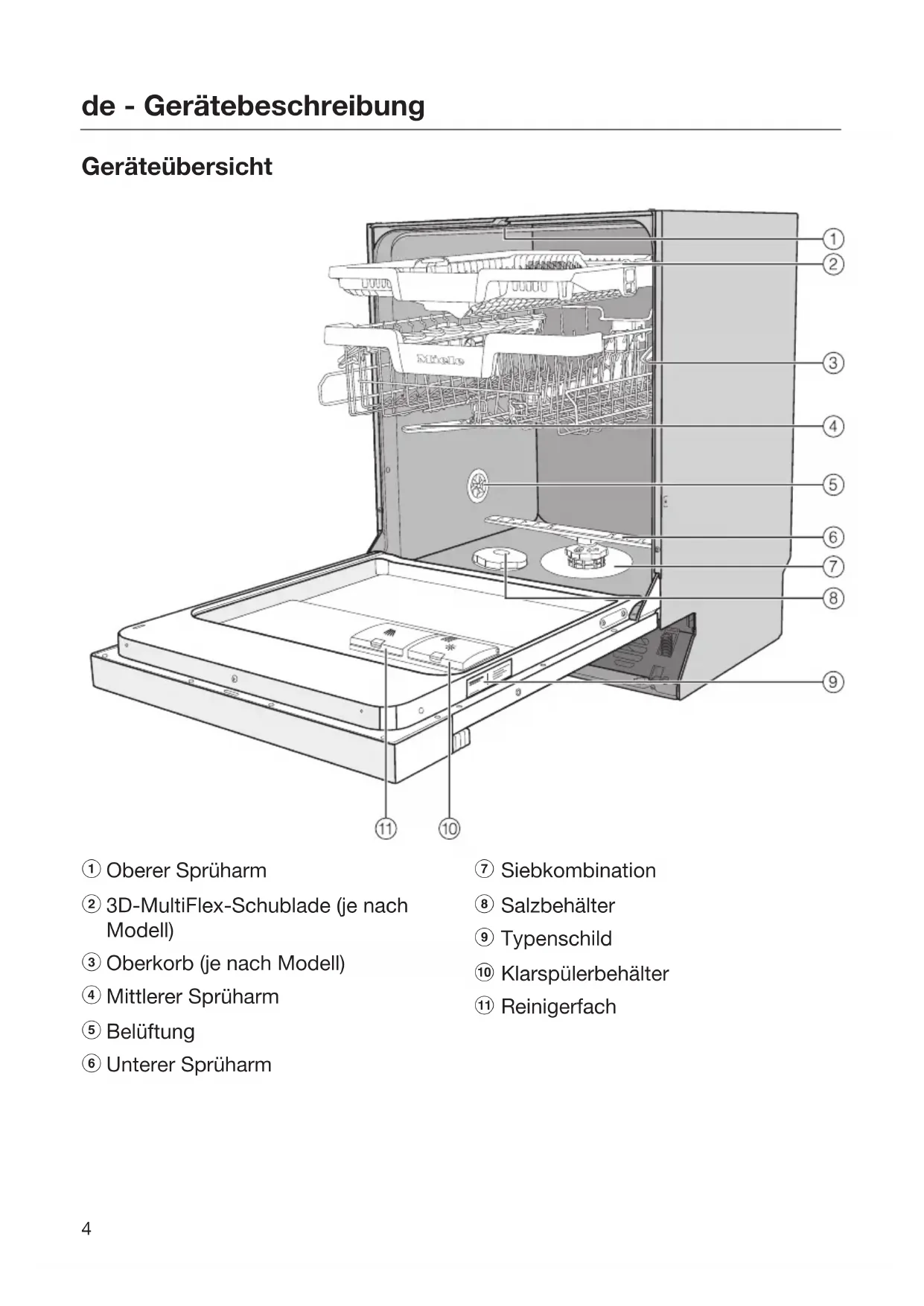

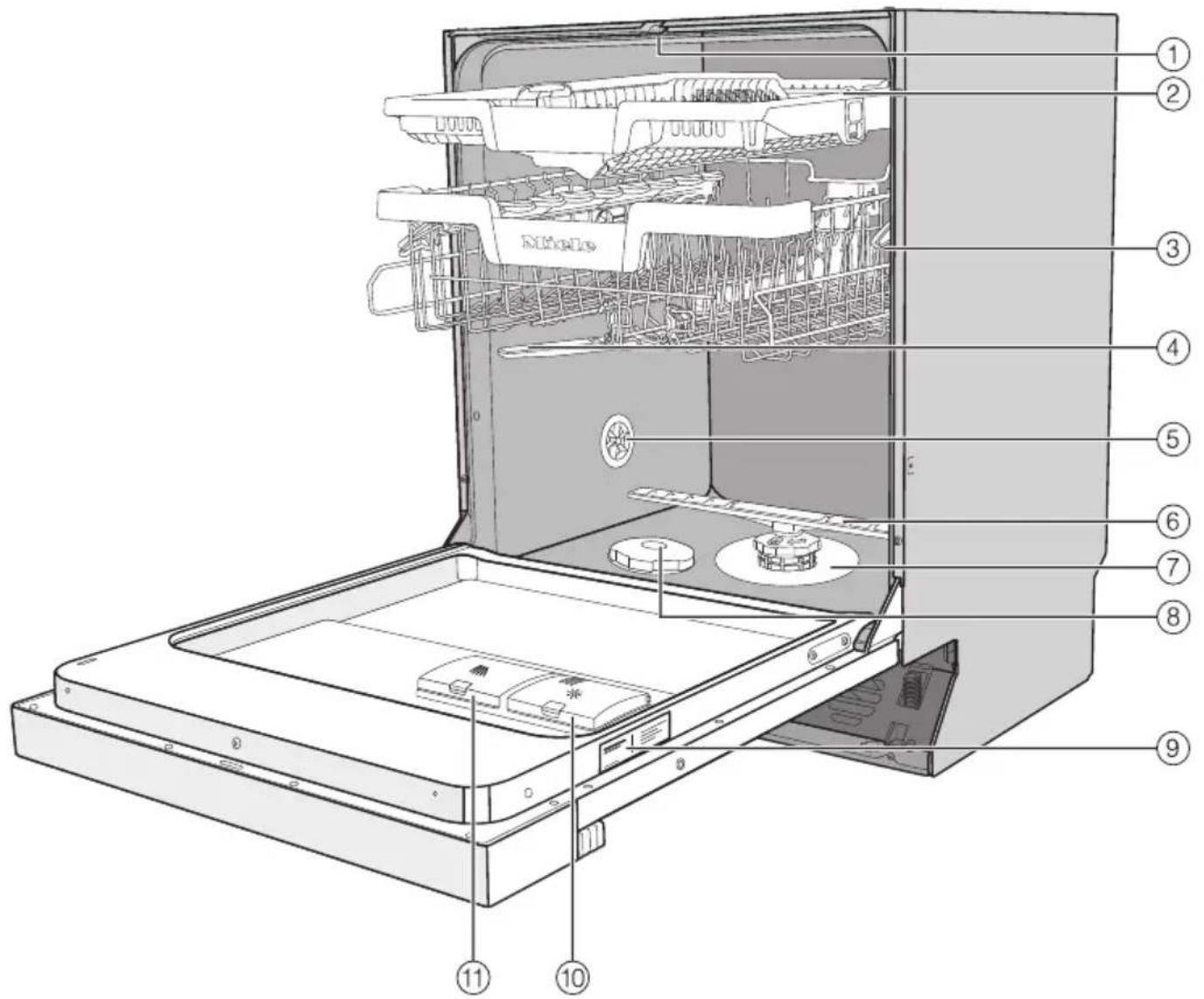

Geräteübersicht
① Oberer Sprüharm ② 3D-MultiFlex-Schublade (je nach Modell) ③ Oberkorb (je nach Modell) ④ Mittlerer Sprüharm ⑤ Belüftung ⑥ Unterer Sprüharm
⑦ Siebkombination ⑧ Salzbehälter ⑨ Typenschild ⑩ Klarspülerbehälter ⑪ Reinigerfach

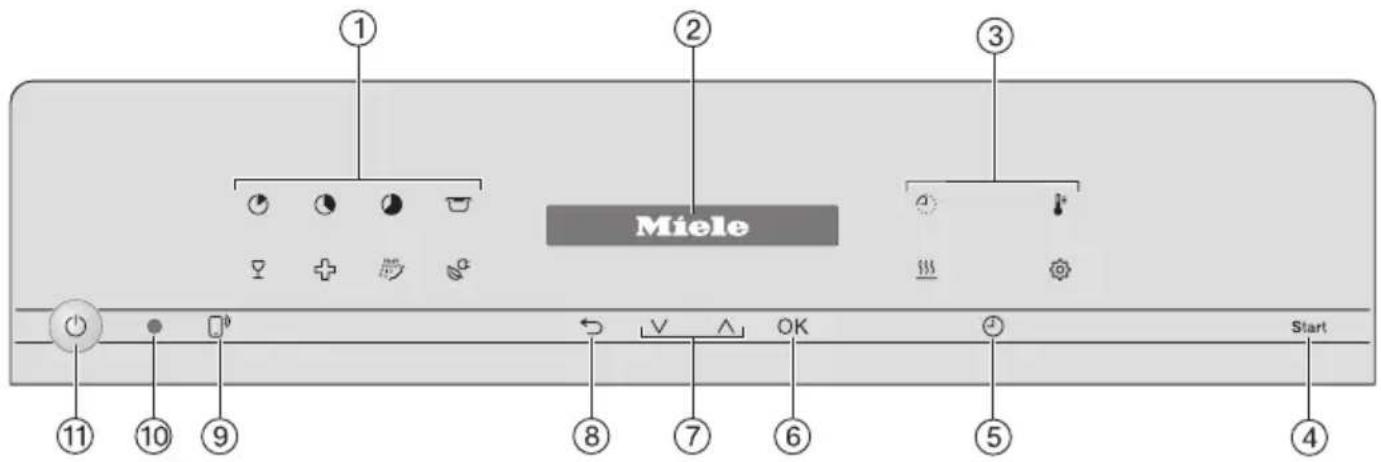

Bedienfeld
①Programmauswahl
① = Kurz
Universal
= Intensiv
= Kunststoffe
= Gläser
= Hygiene
= Kalt vorspülen
① = ECO
② Display ③ Optionen
= Restlaufzeit
= Temperatur
= Zusatztrocknung
E = Einstellungen
④ Sensortaste Start Zum Starten des gewählten Programms.
⑤ Sensortaste Timer: Zur Wahl eines späteren Programmstarts. ⑥ Sensortaste OK: Zur Anzahl der angezeigten Menüpunkte und Werte. Zur Bestätigung von Meldungen. ⑦ Sensortasten V ∧: Zur Programmauswahl. Zur Änderung der angezeigten Werte. Zum Blättern auf andere Menüseiten. ⑧ Sensortaste ← zurück: Zum Wechseln auf die vorherige Menüebene oder Verwerfen zuvor eingestellter Werte. ⑨ Sensortaste Fernstart: Zur Aktivierung/Deaktivierung der Option „Fernstart". ⑩ Optische Schnittstelle: Für den Kundendienst. ⑪ Sensortaste Ein/Aus: Zum Ein- und Ausschalten des Geschirrspülers.
▷ Dieser Gewerbegeschirrspüler ist aufgrund seiner kurzen Programmlaufzeiten und großen Reinigungsleistung zur gewerblichen Nutzung in Kanzleien, Büros, Pausenräumen, Vereinsheimen, Handwerksbetrieben, Aktivküchen und ähnlichen Betriebsumgebungen bestimmt. Darüber hinaus kann der Gewerbegeschirrspüler auch im Haushalt und haushaltsähnlichen Aufstellumgebungen wie in landwirtschaftlichen Anwesen, von Kunden in Hotels, Motels, Frühstückspensionen und weiteren Wohnumfeldern verwendet werden. ▷ Im weiteren Verlauf dieser Gebrauchsanweisung wird der Gewerbegeschirrspüler als Geschirrspüler bezeichnet. Gläser, Besteck- und Geschirrteile werden in dieser Gebrauchsanweisung allgemein als Spülgut bezeichnet, wenn sie nicht näher definiert sind. Der Geschirrspüler ist nicht für den Dauerbetrieb geeignet. ▷ Der Geschirrspüler darf nicht für die Reinigung von Medizinprodukten verwendet werden. Benutzen Sie diesen Geschirrspüler ausschließlich für den Verwendungszweck „Geschirrspülen" und damit zur Reinigung von Spülgut. Jegliche andere Verwendung, Umbauten und Veränderungen sind unzulässig. ▷ Der Geschirrspüler ist ausschließlich für den stationären Gebrauch in Innenräumen bestimmt. ▷ Der Geschirrspüler ist für die Verwendung bis zu einer Höhe von 4.000 m über dem Meeresspiegel bestimmt. Die Spezialeinsätze in den Körben sind nur bestimmungsgemäß zu verwenden.
Personen, die aufgrund ihrer physischen, sensorischen oder geistig eingeschränkten Fähigkeiten, ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, den Geschirrspüler sicher zu bedienen, sollten das Gerät nicht ohne Aufsicht oder Anleitung durch eine verantwortliche Person benutzen.
Dieser Geschirrspüler ist wegen besonderer Anforderungen (z. B. bezüglich Temperatur, Feuchtigkeit, chemischer Beständigkeit, Abriebstätigkeit und Vibration) mit einem speziellen Leuchtmittel ausgestattet (je nach Modell). Dieses Leuchtmittel darf nur für die vorgesehene Verwendung genutzt werden. Das Leuchtmittel ist nicht zur Raumbeleuchtung geeignet. Der Austausch darf nur von einer autorisierten Fachkraft oder vom Miele Kundendienst durchgeführt werden.
Dieser Geschirrspüler enthält mehrere Lichtquellen der Energieeffizienzklasse D.
Das Beleuchtungssteuerelement ist in die Gerätesteuerung integriert und kann nicht einzeln entnommen werden. Daher kann der Stromverbrauch nicht separat gemessen werden.
Vollständige Dokumente
Diese Kurzgebrauchsanweisung enthält gekürzte Informationen und ersetzt nicht die Gebrauchsanweisung. Sie finden die vollständige Gebrauchsanweisung sowie weitere aktuelle Dokumente zu Ihrem Gerät auf der Miele Internetseite:
http://www.miele.de/professional/gebrauchsanweisungen
Zum Abrufen der Dokumente benötigen Sie die Typenbezeichnung oder die Fabrikationsnummer Ihres Gewerbegeschirrspülers. Beide Angaben finden Sie auf dem Typenschild, das rechts in der Türfalz angebracht ist.
Sachgemäße Aufstellung
Der Geschirrspüler darf nicht in explosions- und frostgefährdeten Bereichen aufgestellt werden.
Seien Sie vorsichtig vor und bei der Montage des Geschirrspülers. An einigen Metallteilen besteht Verletzungs-/Schnittgefahr. Tragen Sie Schutzhandschuhe.
Im Umgebungsbereich des Geschirrspülers sollten vorzugsweise Möbel für die gewerbliche Nutzung eingesetzt werden, um das Risiko möglicher Kondenswasserschäden zu vermeiden.
Empfindliche Möbel können durch das Anbringen des optional erhältlichen Dampfschutzsets geschützt werden.
Die Wrasenschutzfolie muss im Öffnungsbereich des Geschirrspülers unter die Arbeitsplatte geklebt werden.
Um die Standfestigkeit zu gewährleisten, dürfen unterbaubare Geschirrspüler nur unter einer durchgehenden Arbeitsplatte aufgestellt werden, die mit den Nachbarschränken verschraubt ist.
Die Türfedern müssen auf beiden Seiten gleichmäßig eingestellt werden. Sie sind dann richtig eingestellt, wenn die halb geöffnete Tür (ca. 45° Öffnungswinkel) beim Loslassen in dieser Stellung stehen bleibt. Darüber hinaus darf die Tür nicht ungebremst herunterfallen. Das Gerät darf nur mit ordnungsgemäß eingestellten Türfedern betrieben werden.
Wenn sich die Tür nicht ordnungsgemäß einstellen lässt, wenden Sie sich an den Miele Kundendienst.
Das maximale Gewicht der Frontplatte, das sich mit den werkseitig eingebauten Türfedern ausgleichen lässt, beträgt 10–12 kg (je nach Modell).
Technische Sicherheit
Der Geschirrspüler darf nur durch den Miele Kundendienst, einen Fachhändler oder eine entsprechend qualifizierte Fachkraft in Betrieb genommen, gewartet und repariert werden. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Kontrollieren Sie den Geschirrspüler vor der Benutzung auf äußerlich sichtbare Schäden. Nehmen Sie einen beschädigten Geschirrspüler auf keinen Fall in Betrieb. Ein beschädigter Geschirrspüler kann Ihre Sicherheit gefährden! Setzen Sie einen beschädigten oder undichten Geschirrspüler sofort außer Betrieb und informieren Sie den Miele Kundendienst, einen Miele Fachhändler oder eine entsprechend qualifizierte Fachkraft. Defekte Bauteile dürfen nur gegen Miele-Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleistet Miele, dass sie die Funktion und Sicherheitsanforderungen in vollem Umfang erfüllen. Die elektrische Sicherheit dieses Geschirrspülers ist nur dann gewährleistet, wenn er an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Im Zweifelsfall die Hausinstallation durch eine Elektrofachkraft prüfen lassen. Beachten Sie die Installationshinweise in der Gebrauchsanweisung und den Installationsplan. Vergewissern Sie sich, dass die Anschlussdaten (Spannung, Frequenz und Absicherung) auf dem Typenschild mit denen Ihres Elektronetzes übereinstimmen.
▷ Der Geschirrspüler darf nur mit einwandfrei funktionierender Türmechanik betrieben werden, da sonst bei aktivierter automatischer Türöffnung (je nach Modell) eine Gefahr entstehen kann.
Das maximale Gewicht der Frontplatte, das sich mit den werkseitig eingebauten Türfedern ausgleichen lässt, beträgt 10-12 kg (je nach Modell).
Eine einwandfrei funktionierende Türmechanik ist erkennbar an:
- Die Türfedern müssen auf beiden Seiten gleichmäßig eingestellt sein. Sie sind dann richtig eingestellt, wenn die halb geöffnete Tür (ca. 45° Öffnungswinkel) beim Loslassen in dieser Stellung stehenbleibt. Darüber hinaus darf die Tür nicht ungebremst herunterfallen.
- Die Türverschlussschiene fährt nach der Trocknungsphase beim Öffnen der Tür automatisch ein. Durch den Geschirrspüler darf kein Stecker eines elektrischen Gerätes verdeckt werden, da die Tiefe der Einbaunische zu gering sein kann und durch Druck auf den Stecker die Gefahr einer Überhitzung besteht. Beachten Sie hierzu das Kapitel „Elektroanschluss“. ▷ Der Anschluss des Geschirrspülers an das Elektronetz darf nicht über Mehrfachsteckdosen oder Verlängerungskabel erfolgen, da sie nicht die nötige Sicherheit gewähren (z. B. Überhitzungsgefahr). ▷ Öffnen Sie auf keinen Fall das Gehäuse des Geschirrspülers. Eventuelles Berühren spannungsführender Anschlüsse sowie Verändern des elektrischen und mechanischen Aufbaues gefährden Sie und führen möglicherweise zu Funktionsstörungen des Gerätes. ▷ Bei beschädigter Anschlussleitung darf der Geschirrspüler nicht in Betrieb genommen werden. Eine beschädigte Anschlussleitung muss durch eine geeignete Anschlussleitung ersetzt werden. Aus Sicherheitsgründen darf der Austausch nur vom Miele Kundendienst oder einer entsprechend qualifizierten Fachkraft vorgenommen werden.
Trennen Sie den Geschirrspüler vom elektrischen Netz, wenn er gewartet wird. Das Kunststoffgehäuse des Wasseranschlusses enthält zwei elektrische Ventile. Tauchen Sie das Gehäuse nicht in Flüssigkeiten. ▷ Im Zulaufschlauch befinden sich spannungsführende Leitungen. Der Schlauch darf deshalb nicht gekürzt werden. Das eingebaute Waterproof-System schützt unter folgenden Voraussetzungen zuverlässig vor Wasserschäden:
- ordnungsgemäße Installation,
- Instandsetzung des Geschirrspülers bzw. Austausch der Teile bei erkennbaren Schäden,
- Schließen der Wasserhähne bei längerer Abwesenheit (z. B. Urlaub).
Das Waterproof-System funktioniert auch, wenn der Geschirrspüler ausgeschaltet ist. Der Geschirrspüler darf undoch nicht vom elektrischen Netz getrennt sein.
Garantieansprüche gehen verloren, wenn der Geschirrspüler nicht von einem Miele autorisierten Kundendienst repariert wird.
Sachgemäßer Gebrauch
▷ Der Geschirrspüler ist nur für den Betrieb mit Wasser und für den Geschirrspüler geeignete Reinigungsmittel ausgelegt und darf nicht mit organischen Lösemitteln oder entflammbaren Flüssigkeiten betrieben werden.
Es bestehen u. a. Explosionsgefahr und die Gefahr von Sachbeschädigung durch die Zerstörung von Gummi- und Kunststoffteilen und das dadurch verursachte Auslaufen von Flüssigkeiten.
- Sie können sich an der geöffneten Tür des Geschirrspülers verletzen oder darüber stolpern. Lassen Sie die Tür nicht unnötig offen stehen.
de - Sicherheitshinweise und Warnungen
Stellen oder setzen Sie sich nicht auf die geöffnete Tür. Der Geschirrspüler kann kippen oder beschädigt werden. Nach Arbeiten am Leitungswassernetz muss die Wasserversorgungsleitung zum Geschirrspüler entlüftet werden, anderenfalls können Bauteile beschädigt werden. Berücksichtigen Sie die hohe Temperatur beim Betrieb des Geschirrspülers. Beim Öffnen der Tür besteht Verbrennungs- bzw. Verbrühungsgefahr! Das Spülgut, Körbe und Einsätze müssen erst abkühlen. Evtl. hohe Wasserreste aus schöpfenden Teilen in den Spülraum entleeren. Das Wasser im Spülraum ist kein Trinkwasser! Vorausgehende Behandlungen des Spülgutes (z. B. mit Handspül- und anderen Reinigungsmitteln), aber auch bestimmte Anschmutzungen und eine Reinigungsmittel können Schaum verursachen. Schaum kann das Reinigungsergebnis beeinträchtigen. Aus dem Spülraum austretender Schaum kann zu Sachschäden am Geschirrspüler führen. Bei Schaumaustritt das Programm sofort abbrechen und den Geschirrspüler vom elektrischen Netz trennen! Von Flüssigkeiten auf dem Fußboden geht je nach Beschaffenheit von Untergrund und Schuhwerk eine Rutschgefahr aus. Halten Sie den Fußboden nach Möglichkeit trocken und beseitigen Sie Flüssigkeiten unverzüglich mit geeigneten Mitteln. Bei der Beseitigung von Gefahrstoffen und heißen Flüssigkeiten sind geeignete Schutzmaßnahmen zu ergreifen. Beachten Sie bei der Verwendung von Reinigungsmitteln und Spezialprodukten unbedingt die Hinweise der Reinigungsmittel-Hersteller. Setzen Sie das jeweilige Reinigungsmittel nur für den vom Hersteller vorgesehenen Anwendungsfall ein, um Materialschäden und ggf. heftige chemische Reaktionen (z. B. Knallgasreaktion) zu vermeiden.
Miele übernimmt keine Verantwortung für die Einflüsse von chemischen Reinigungsmitteln auf das Material des Spülguts. Beachten Sie die Hinweise des Reinigungsmittelherstellers zu Lagerbedingungen, Verwendung und Dosierung. Atmen Sie pulverförmige Reiniger nicht ein! Verschlucken Sie Reiniger nicht! Reiniger können Verätzungen in Nase, Mund und Rachen verursachen. Gehen Sie sofort zum Arzt, wenn Sie Reiniger eingeatmet oder verschluckt haben. ▶ Personen ab 16 Jahren, die ausreichend eingewiesen sind, dürfen den Reinigungsbehälter nachfüllen oder den Kanister wechseln. ▶ Aktivchlorhaltige Pulver- und Flüssigreiniger dürfen nicht verwendet werden. Sie können Kunststoffe und Dichtungen des Geschirrspülers schädigen. ▶ Um Materialschäden und Korrosion zu vermeiden, dürfen keine Säuren, chloridhaltige Lösungen und korrodierende Eisenwerkstoffe in den Spülraum und an die Außenverkleidung gelangen. ▶ Spülen Sie kein Spülgut mit Asche, Sand, Wachs, Schmierstoffen oder Farbe im Geschirrspüler. Diese Stoffe beschädigen den Geschirrspüler. ▶ Der Geschirrspüler und dessen unmittelbarer Umgebungsbereich dürfen nicht zur Reinigung abgespritzt werden, z. B. mit einem Wasserschlauch oder Hochdruckreiniger. ▶ Achten Sie bei stehender Einordnung von scharfen, spitzen Besteckteilen auf die Verletzungsgefahr. Sortieren Sie die Besteckteile so ein, dass von ihnen keine Verletzungen ausgehen können. Entfernen Sie vor dem Einordnen alle groben Speisereste von dem Spülgut.
Kinder in der Umgebung
Beaufsichtigen Sie Kinder, die sich in der Nähe des Geschirrspülers aufhalten. Lassen Sie Kinder nie mit dem Geschirrspüler spielen. Es besteht u. a. die Gefahr, dass sich Kinder in dem Geschirrspüler einschließen. ▶ Kinder unter acht Jahren müssen vom Geschirrspüler ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. ▶ Kinder ab acht Jahren dürfen den Geschirrspüler nur ohne Aufsicht bedienen, wenn ihnen der Geschirrspüler so erklärt wurde, dass sie ihn sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Handhabung erkennen und verstehen können. ▶ Bei aktivierter automatischer Türöffnung dürfen sich Kleinkinder nicht im Öffnungsbereich der Geschirrspülertür aufhalten. Im unwahrscheinlichen Fall einer Fehlfunktion besteht Verletzungsgefahr. ▶ Verhindern Sie, dass Kinder mit Prozesschemikalien in Berührung kommen! Prozesschemikalien können Verätzungen in Mund und Rachen verursachen oder zum Ersticken führen. Halten Sie deshalb Kinder auch vom geöffneten Geschirrspüler fern. Es können noch Reste der Prozesschemikalien im Geschirrspüler sein. Gehen Sie mit dem Kind sofort zum Arzt, wenn es Prozesschemikalien in den Mund genommen hat.
Zubehör
▷ Verwenden Sie ausschließlich Miele Originalzubehör. Wenn andere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Gewährleistung und/oder Produkthaftung verloren. Miele gibt Ihnen eine bis zu 15-jährige, mindestens aber 10-jährige Liefergarantie für funktionserhaltende Ersatzteile nach Serienauslauf Ihres Geschirrspülers.
Transport
Transportieren Sie den Geschirrspüler nur aufrecht, damit kein Restwasser in die elektrische Steuerung fließt und Störungen verursacht. ▷ Für den Transport räumen Sie den Geschirrspüler aus und befestigen Sie alle losen Teile, z. B. Körbe, Schläuche und Kabel.
Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.
Grundeinstellungen
Geschirrspüler einschalten
Schalten Sie den Geschirrspüler mit der Sensortaste ein.
Beim Einschalten des Geschirrspülers wird der Willkommensbildschirm angezeigt und die Begrüßungsmelodie ertönt.
Sprache einstellen
Das Display wechselt automatisch zur Einstellung der Sprache.
Wählen Sie mit den Sensortasten ∨ ∧ die gewünschte Sprache sowie gegebenenfalls das Land und bestätigen Sie mit OK.
Die eingestellte Sprache ist durch einen Haken √ gekennzeichnet.
Miele@home einrichten
Im Display wird die Meldung Miele@home angezeigt.
Wenn Sie Miele@home direkt einrichten möchten, bestätigen Sie mit OK.
Tipp: Wenn Sie die Einrichtung auf später verschieben möchten, wählen Sie die Option Überspringen und bestätigen Sie mit OK.
Sie haben 2 Möglichkeiten, Ihren Geschirrspüler in Ihr WLAN-Netzwerk einzubinden:
Wählen Sie die gewünschte Verbindungsmethode und bestätigen Sie mit OK.
- Per App verbinden
- Per WPS verbinden (WPS=Wi-Fi Protected Setup)
Das Display und die jeweilige Miele App führen Sie durch die weiteren Schritte.
Tageszeit einstellen
Bei der Anbindung an das WLAN-Netzwerk wird die Tageszeit automatisch aktualisiert.
Das Display wechselt zur Einstellung der Tageszeit.
Die aktuelle Tageszeit ist für die Verwendung der Option „Timer" erforderlich.
- Stellen Sie mit den Sensortasten die Stunden ein und bestätigen Sie mit OK. Anschließend stellen Sie die Minuten ein und bestätigen Sie mit OK.
Wenn Sie die Sensortasten oder gedrückt halten, wird automatisch hoch- oder hinuntergezählt.
Wasserhärte einstellen
Das Display wechselt zur Einstellung der Wasserhärte.
- Programmieren Sie den Geschirrspüler genau auf die Härte des Wassers in Ihrem Haus.
- Erfragen Sie gegebenenfalls den genauen Härtegrad des Wassers in Ihrem Haus beim zuständigen Wasserwerk.
- Programmieren Sie bei schwankender Wasserhärte (z. B. 10-15 °dH) immer den höchsten Wert (in diesem Beispiel 15 °dH).
In einem eventuellen späteren Kundendienstfall erleichtern Sie dem Techniker die Arbeit, wenn Sie die Wasserhärte kennen.
Tragen Sie bitte deshalb die Wasserhärte ein:
0 °dH
Werkseitig ist eine Wasserhärte von 14 °dH programmiert.
Stellen Sie die Wasserhärte in Ihrem Haus ein und bestätigen Sie mit OK.
Anschließend werden Hinweise angezeigt.
Nach Bestätigung dieser Hinweise mit OK werden gegebenenfalls die beiden Mangelanzeigen → Salz einfüllen und Klarspüler einfüllen angezeigt.
Füllen Sie falls erforderlich Salz und Klarspüler ein (siehe Kapitel „Erste Inbetriebnahme“, Abschnitt „Regeneriersalz“ und Abschnitt „Klarspüler“). Bestätigen Sie die Meldungen mit OK.
Im Display wird kurz das gewählte Programm angezeigt und die entsprechende Sensortaste leuchtet.
Dann wird gegebenenfalls für einige Sekunden die Verbrauchsprognose für den Wasserverbrauch des gewählten Programms angezeigt.
Anschließend wechselt das Display in die Anzeige der voraussichtlichen Programmdauer für das gewählte Programm.
Tür öffnen
Die Tür wird in einigen Programmen automatisch einen Spalt geöffnet, um die Trocknung zu verbessern.
Sie können diese Funktion auch ausschalten.

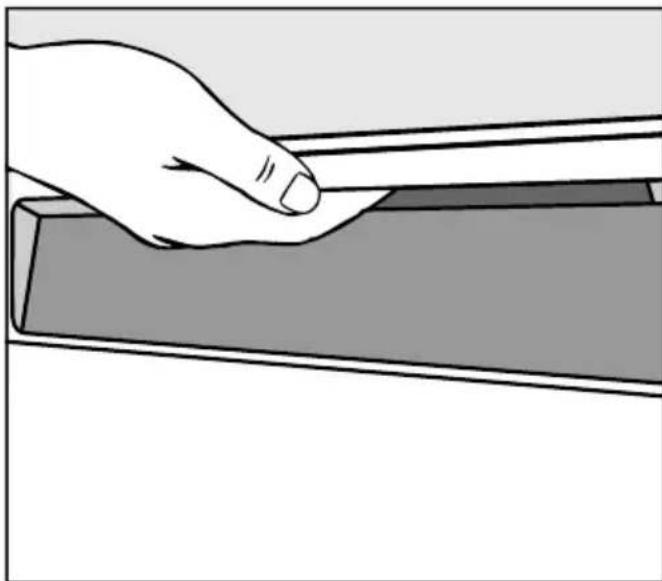

Fassen Sie in die Griffmulde und ziehen Sie am Griff, um die Tür zu öffnen. Ziehen Sie die Tür vollständig aus der Verriegelung.
An einem Programmende mit eingeschalteter Funktion „AutoOpen“ fährt die Türverschlussschiene ein.
Halten Sie die Türverschlussschiene beim Einfahren nicht fest, damit keine technische Störung entsteht.
Wenn Sie die Tür während des Betriebs öffnen, werden die Spülfunktionen automatisch unterbrochen.
Verbrühungsgefahr durch heißes Wasser.
Während des Betriebs kann das Wasser im Geschirrspüler heiß sein.
Öffnen Sie die Tür deshalb während des Betriebs nur sehr vorsichtig.
Verletzungsgefahr durch automatisch öffnende Tür.
Die Tür kann am Ende eines Programms automatisch öffnen.
Halten Sie den Öffnungsbereich der Tür frei.
Tür schließen
Schieben Sie die Geschirrkörbe ein. Drücken Sie die Tür bis zum Einrasten des Türverschlusses an.
Quetschgefahr durch schließende Tür.
Beim Schließen der Tür können Sie sich die Finger einklemmen.
Greifen Sie nicht in den Schließbereich der Tür.
Salz einfüllen
Schaden durch ungeeignete Salzarten.
Manche Salzarten können wasserunlösliche Bestandteile enthalten, welche eine Funktionsstörung des Enthärters verursachen.
Verwenden Sie nur spezielle, möglichst grobkörnige Regeneriersalze oder andere reine Siedesalze.
Schaden durch Reiniger in der Enthärtungsanlage.
Reiniger zerstört die Enthärtungsanlage.
Füllen Sie Reiniger (auch flüssigen Reiniger) nicht in den Salzbehälter.
Vor der ersten Salzfüllung müssen Sie den Salzbehälter mit ca. 2 l Wasser auffüllen, damit das Salz sich auflösen kann.
Nach der Inbetriebnahme befindet sich immer genügend Wasser im Salzbehälter.
- Nehmen Sie den Unterkorb aus dem Spülraum und öffnen Sie die Verschlusskappe des Salzbehälters. Füllen Sie den Salzbehälter zunächst mit ca. 2 l Wasser.

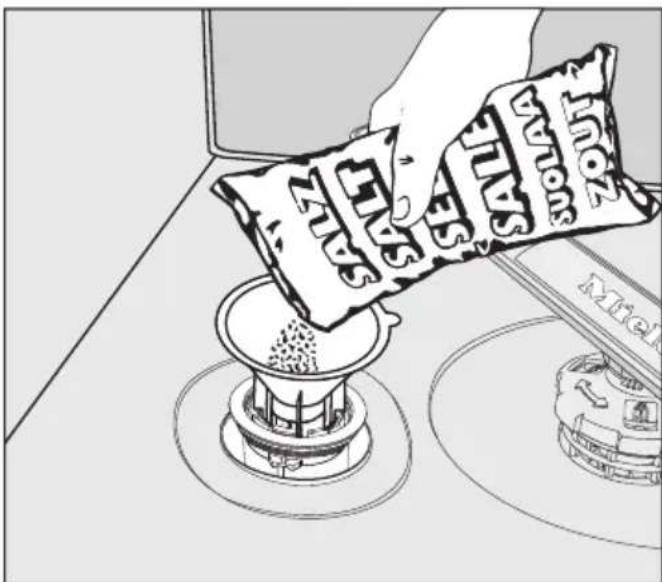

- Setzen Sie den Einfülltrichter auf und füllen Sie dann so viel Salz in den Salzbehälter, bis der Salzbehälter voll ist. Der Salzbehälter fasst je nach Salzart bis zu 2 kg. Säubern Sie den Einfüllbereich von Salzresten. Schrauben Sie anschließend die Verschlusskappe fest auf den Salzbehälter.
Klarspüler einfüllen

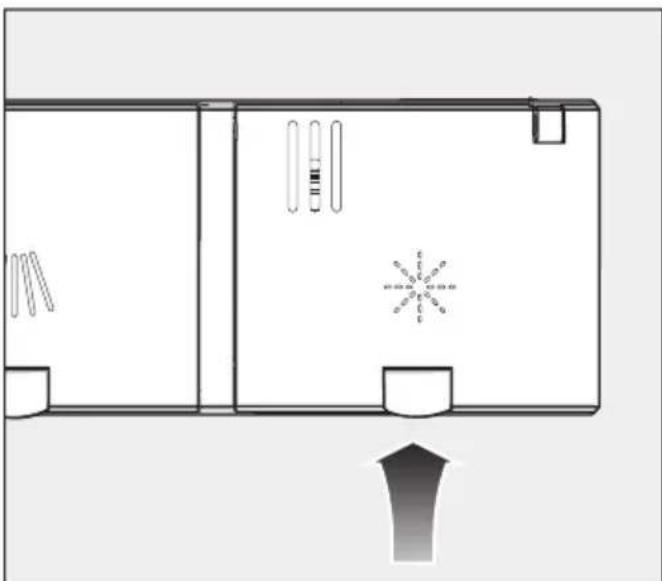

Heben Sie die gelbe Taste am Deckel des Klarspülerbehälters an.
Der Deckel springt auf.

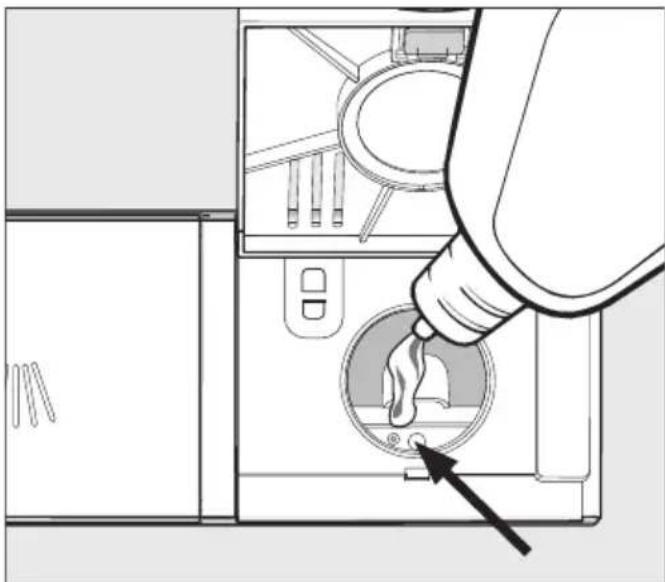

Füllen Sie nur so viel Klarspüler ein, bis sich die Füllstandsanzeige (Pfeil) bei waagerecht geöffneter Tür dunkel verfärbt.
Der Klarspülerbehälter fasst ca. 110 ml.
Schließen Sie den Deckel bis zum deutlichen Einrasten, da sonst Wasser während des Spülens in den Klarspülerbehälter eindringen kann. ■ Wischen Sie eventuell verschütteten Klarspüler gut ab, um eine starke Schaumbildung im folgenden Programm zu vermeiden.
Um ein optimales Spülergebnis zu erzielen, können Sie die Dosiermenge des Klarspülers anpassen.
Anwendungsgebiet
Der Reiniger sollte entsprechend des Umfeldes ausgewählt werden. Bei der Nutzung in einem gewerblichen Umfeld wird die Nutzung von gewerblichen Spülmitteln empfohlen.
Pulver- und Flüssigreiniger sowie andere Prozesschemie für Ihren Geschirrspüler zum gewerblichen Einsatz können Sie bequem auf der Miele Internetseite bestellen:
https://shop.miele-professional.de/procare-shine/
Für die Nutzung in einem privaten Umfeld wird Reiniger für Haushaltsgeschirrspüler, z. B. Geschirrspülmittel aus dem Miele Produktsortiment empfohlen.
Pulverreiniger sowie andere Verbrauchsgüter für Ihren Geschirrspüler zum Einsatz im Haushaltsumfeld können Sie bequem über die Miele@mobile App oder auf der Miele Internetseite bestellen:
https://www.miele.de/haushalt/produkt-auswahl-miele-spuelmittel
Pulverförmige Reiniger und Reiniger-Tabs
Verwenden Sie nur pulverförmige Reiniger oder Reiniger-Tablets im Türdosiergerät.
Verwenden Sie ausschließlich Reiniger-Tablets, die sich schnell genug auflösen.
Geeignete Tabs finden Sie im Miele Reinigersortiment. Bei der Nutzung von Reinigern mit Mehrfachfunktion (Tabs, die zusätzlich zur Reinigungsfunktion auch Klarspül- und Wasserenthärtungsfunktionen enthalten) wird aufgrund der kurzen Laufzeiten und je nach Wasserqualität empfohlen, zusammen Klarspüler und Regeneriersalz zu verwenden (in reduzierter Konzentration).
- Geben Sie pulverförmige Reiniger oder Reiniger-Tabletten in die Kammer des Reinigerbehälters.
Reiniger dosieren
In das Reinigerfach passen maximal 50 ml Reiniger.

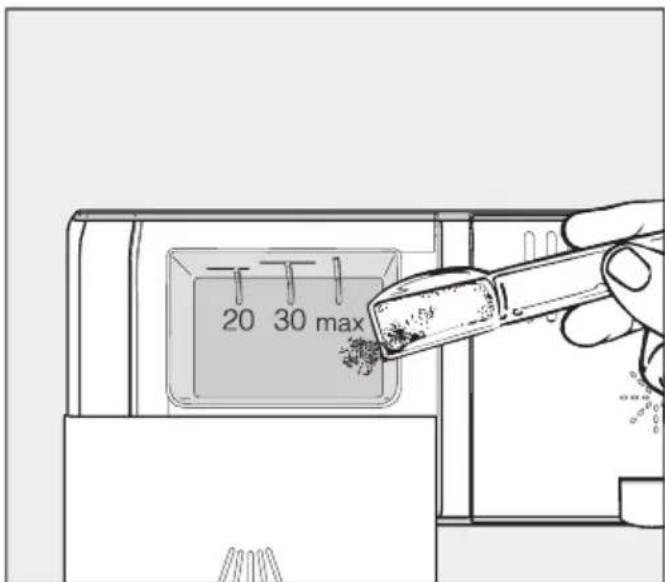

Im Reinigerfach sind als Dosierhilfe Markierungen angebracht: 20, 30, max. Sie zeigen bei waagerecht geöffneter Tür die ungefähre Füllmenge in ml und die maximale Füllhöhe an.
Sie geben bei pulverförmigem Reiniger, je nach Hersteller und Körnung, die ungefähre Füllmenge in Gramm wieder.
- Beachten Sie bei der Reinigerdosierung die Hinweise auf der Reinigerpackung.
Wenn nichts anderes angegeben ist, dosieren Sie einen Reinigertab oder je nach Verschmutzungsgrad des Geschirrs 20 bis 30 ml Reiniger in das Reinigerfach.
Wenn Sie weniger als die empfohlene Reinigermenge verwenden, könnte das Geschirr nicht richtig sauber werden.
Reiniger einfüllen

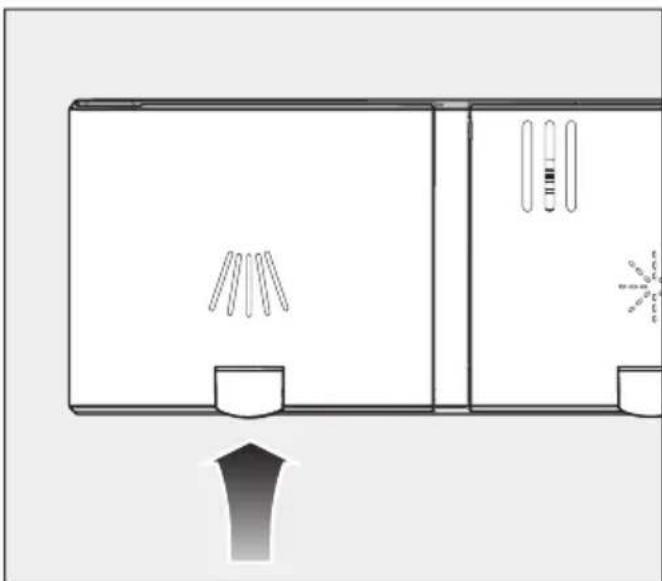

Heben Sie die gelbe Taste am Deckel des Reinigerfachs an.
Der Deckel springt auf. Nach einem Programmablauf ist der Deckel bereits geöffnet.
Füllen Sie den Reiniger in das Reinigerfach. Schieben Sie den Deckel des Reinigerfachs zu bis zum deutlichen Einrasten.
Flüssigreiniger
Der Geschirrspüler kann auf Wunsch mit einer externen Dosierpumpe für flüssige Reinigungsmittel (DOS-Modul) ausgerüstet werden.
Bei speziellen Verschmutzungen und wenn flüssig dosiert wird, wenden Sie sich an den Miele Kundendienst, um das Reinigungsmittel optimal an die Gegebenheiten anzupassen.
Geschirrspüler einschalten
■ Prüfen Sie, ob sich die Sprüharme frei drehen lassen. Schließen Sie die Tür. - Öffnen Sie den Wasserhahn, falls er geschlossen ist. ■ Berühren Sie die Sensortaste <Taste>. Wenn der Geschirrspüler zuvor länger als 1 Minute ausgeschaltet war, müssen Sie die Sensortaste <Taste> etwas länger berühren (Wischschutz).
Im Display wird kurz das Programm <ECO> angezeigt und die entsprechende Sensortaste leuchtet.
Dann wird gegebenenfalls für eine Sekunde die Prognose für den Energie- und Wasserverbrauch des gewählten Programms angezeigt.
Anschließend wechselt das Display in die Anzeige der voraussichtlichen Dauer des gewählten Programms.
Die Sensortaste Start blinkt.
Programm wählen
Machen Sie die Wahl des Programmes von der Geschirrart und dem Verschmutzungsgrad abhängig.
Im Kapitel „Programmübersicht“ sind die Programme und deren Anwendungsbereiche beschrieben.
■ Berühren Sie die Sensortaste des gewünschten Programmes.
Die Sensortaste des gewählten Programmes leuchtet.
Sie können jetzt die Programmoptionen wählen.
Wenn Programmoptionen gewählt sind, leuchten die entsprechenden Sensortasten.
Anzeige der Programmdauer
Vor einem Programmstart wird im Display die voraussichtliche Dauer des gewählten Programmes angezeigt. Während des Programmablaufes wird die verbleibende Restzeit bis zum Programmende angezeigt.
Der jeweilige Programmabschnitt wird durch ein Symbol gekennzeichnet:
Vorspülen/Einweichen Reinigen Zwischenspülen Klarspülen Trocknen Ende
Die Angabe für die Dauer kann sich für das gleiche Programm ändern. Sie ist z. B. von der Temperatur des einlaufenden Wassers, dem Regenerierzyklus der Enthärtungsanlage, der Reinigersorte, der Geschirrmenge und der Verschmutzung des Geschirrs abhängig.
Wenn Sie ein Programm zum ersten Mal wählen, wird ein Zeitwert angezeigt, der einer durchschnittlichen Programmdauer für Kaltwasseranschluss entspricht.
Bei jedem Programmablauf korrigiert die Steuerung die Programmdauer entsprechend der Temperatur des einlaufenden Wassers und der Geschirrmenge.
Programm starten
■ Berühren Sie die Sensortaste Start. Bestätigen Sie vorher angezeigte Meldungen im Display mit OK.
Das Programm startet.
Die Sensortaste Start leuchtet.
Während eines Programmablaufes können Sie sich mit OK den Namen des laufenden Programmes anzeigen lassen.
Verbrühungsgefahr durch heißes Wasser.
Während des Betriebs kann das Wasser im Geschirrspüler heiß sein. Öffnen Sie die Tür deshalb während des Betriebs nur sehr vorsichtig.
Programmende
Am Ende eines Programmes ertönen gegebenenfalls Signaltöne.
Das Programm ist beendet, wenn im Display die Meldung Ende angezeigt wird.
Wenn die Funktion „AutoOpen“ eingeschaltet ist, wird die Tür in einigen Programmen automatisch einen Spalt geöffnet. Dadurch wird die Trocknung verbessert.
Wenn die Programmierfunktion Verbrauch eingeschaltet ist, können Sie sich jetzt den tatsächlichen Wasserverbrauch des abgelaufenen Programmes anzeigen lassen.
Das Trocknungsgebläse läuft gegebenenfalls nach dem Programmende noch eine Minute weiter.
Schäden durch Wasserdampf. Der Wasserdampf kann empfindliche Arbeitsplattenkanten schädigen, wenn Sie nach Programmende die Tür öffnen und das Gebläse nicht mehr weiterläuft.
Wenn Sie das automatische Türöffnen ausgeschaltet haben und zusätzlich nach Programmende die Tür öffnen möchten, dann öffnen Sie die Tür ganz.
Geschirrspüler ausschalten
- Sie können den Geschirrspüler jederzeit mit der Sensortaste ausschalten.
Einen laufenden Timer können Sie bereits durch Ausschalten abbrechen.
Wenn Sie den Geschirrspüler während eines laufenden Programmes ausschalten, wird das Programm abgebrochen.
Bestätigen Sie die Abfrage Gerät ausschalten mit OK. - Wenn Sie die Sensortaste berührt haben, das Programm aber noch nicht abbrechen wollen, wählen Sie im Display mit der Taste die Option Gerät nicht ausschalten und bestätigen Sie mit OK.
Schaden durch auslaufendes Wasser.
Auslaufendes Wasser kann Schäden verursachen.
Schließen Sie sicherheitshalber den Wasserhahn, wenn der Geschirrspüler für längere Zeit unbeaufsichtigt ist, z. B. während der Urlaubszeit.
| Programm Anwendung | Folgende Angaben beziehensich auf Miele Reinigerprodukte.Beachten Sie die Hersteller-angangen! | |
| Reinigerfach 1) | ||
| Kurz | Für frische, weniger haftende Speiserrückstände. 20 | - 25 goder 1 Tab |
| Universal | Bei normalen, leicht angetrockneten Speiserück-ständen. | 20 - 25 goder 1 Tab |
| Intensiv | Für eingebrannte, stark haftende, stark ange-trocknete, stärke- oder eiweißhaltige 1) Spei-serückstände | 20 - 25 goder 1 Tab |
| Kunststoffe | Spezielles Kunststoff-Programm. 20 - 25 g | oder 1 Tab |
| Gläser | Spezielles Gläser-Programm. 20 - 25 g | oder 1 Tab |
| Hygiene | Spezielles Hygiene-Programm für hygienisch an-spruchvolles Geschirr | 20 - 25 goder 1 Tab |
| Kalt vorsprülen | Zum Absprülen von stark verschmutzem Spül-gut, z. B. zur Vorabentfernung von Schmutz oder zur Vermeidung stärkerer Antrocknung, wenn sich ein komplettes Programm noch nicht lohnt. | |
| ECO*) | Energiespar-Programm mit länger Laufzeit fürnormale, leicht angetrocknete Speiserrückstän-den. | 20 - 25 goder 1 Tab |
*) Dieses Programm ist in Bezug auf den kombinierten Energie- und Wasserverbrauch zur Reinigung von normal verschmutztem Geschirr am effizientesten. (fester Programmablauf, der nicht verändert werden kann) 1) siehe Kapitel „Reiniger“
| Modelle Geschirrspüler | normal PFD 101, PFD 102i | XXL PFD 103 SCi |
| Höhe Standgerät 845 mm | (verstellbar + 35 mm) | - |
| Höhe Einbaugerät 805 mm | (verstellbar + 65 mm) | 845 mm (vertstellbar + 65 mm) |
| Höhe der Einbaunische ab 805 mm | (vertstellbar + 65 mm) | ab 845 mm (vertstellbar + 65 mm) |
| Breite 598 mm 598 mm | ||
| Breite der Einbaunische 600 mm 600 mm | ||
| Tiefe Standgerät 600 mm - | ||
| Tiefe Einbaugerät 570 mm 570 mm | ||
| Gewicht max. 60 kg max. 52 kg | ||
| Spannung | ||
| Anschlusswert | siehe Typenschild siehe Typenschild | |
| Absicherung | ||
| Leistungsaufnahme im Aus-Zu-stand | 0,4 W 0,4 W | |
| Leistungsaufnahme im unausge-schalteten Zustand | 5,0 W 5,0 W | |
| Network Standby 0,9 W 0,9 W | ||
| Frequenzband | 2,4000 - 2,4835 GHz | 2,4000 - 2,4835 GHz |
| Maximale Sendeleistung | < 100 mW | < 100 mW |
| Wasseranschlussdruck | 50 - 1.000 kPa | 50 - 1.000 kPa |
| Kalt- oder Warmwasseran-schluss | bis max. 60 °C | bis max. 60 °C |
| Rohwasserhärte | max. 36 °dH | max. 36 °dH |
| Abpumphöhe | max. 1,0 m | max. 1,0 m |
| Abpumplänge | max. 4,0 m | max. 4,0 m |
| Umgebungstemperatur | 5 °C bis 40 °C | 5 °C bis 40 °C |
| Relative Luftfeuchte | ||
| maximal | 80 % für Temperaturen bis 31 °C | |
| linear abnehmend bis | 50 % für Temperaturen bis 40 °C | |
| Netzanschlusskabel | ca. 1,7 m | ca. 1,7 m |
| Fassungsvermögen | 13/14 Maßgedecke | 14 Maßgedecke |
| Geräuschemissionswerte | ||
| Schallleistungspegel LwA | 46 dB (A) | 45 dB (A) |
| Schalldruckpegel LpA | 34,1 dB (A) | 32,5 dB (A) |
| Erteilte Prüfzeichen | VDE, EMC Funkschutz | |
| CE-Kennzeichnung | 2006/42/EG Maschinenrichtlinie | |
| Herstelleradresse Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Germany | ||
https://www.miele.de/haushalt/produktauswahl-miele-spuelmittel
https://www.miele.de/haushalt/produktauswahl-miele-spuelmittel
Grundeinstellungen 135
Sprache einstellen 135
Miele@home installieren 135
Uhrzeit einstellen 135
Wasserhärte einstellen. 135
Tür öffnen 136
Tür schließen 137
Salz dosieren 137
Reinigungsmittel dosieren 139
Technische Daten 145
Übersicht
Technische Sicherheit
Tel.: 01 49 39 44 78 - Fax.: 01 49 39 34 10 - Mail: savpro@miele.fr
Miele Belgien / Miele Belgique
Limmatstrasse 4, 8957 Spreitenbach
Miele SA
Sous-Riette 23, 1023 Crissier
Telefon: 0848 848 048
www.miele.ch/contact
www.miele.ch
Niederlande:
Miele Professional
De Limiet 2, Postbus 166, 4130 ED VIANEN
Abteilung Customer Service Professional
Tel.: (03 47) 37 88 84, Fax: (03 47) 37 84 29
- GERÄTEBESCHREIBUNG
- BESTIMMUNGSGEMÄSSE VERWENDUNG
- ERSTE INBETRIEBNAHME
- BETRIEB
- PROGRAMMÜBERSICHT
- TECHNISCHE DATEN
- GERÄTEÜBERSICHT
- BEDIENFELD
- VOLLSTÄNDIGE DOKUMENTE
- SACHGEMÄSSE AUFSTELLUNG
- TECHNISCHE SICHERHEIT
- SACHGEMÄSSER GEBRAUCH
- DE - SICHERHEITSHINWEISE UND WARNUNGEN
- KINDER IN DER UMGEBUNG
- ZUBEHÖR
- TRANSPORT
- GRUNDEINSTELLUNGEN
- GESCHIRRSPÜLER EINSCHALTEN
- SPRACHE EINSTELLEN
- MIELE@HOME EINRICHTEN
- TAGESZEIT EINSTELLEN
- WASSERHÄRTE EINSTELLEN
- TÜR ÖFFNEN
- TÜR SCHLIESSEN
- SALZ EINFÜLLEN
- KLARSPÜLER EINFÜLLEN
- ANWENDUNGSGEBIET
- PULVERFÖRMIGE REINIGER UND REINIGER-TABS
- REINIGER DOSIEREN
- REINIGER EINFÜLLEN
- FLÜSSIGREINIGER
- PROGRAMM WÄHLEN
- ANZEIGE DER PROGRAMMDAUER
- PROGRAMM STARTEN
- PROGRAMMENDE
- GESCHIRRSPÜLER AUSSCHALTEN
- ÜBERSICHT
- MIELE SA
- NIEDERLANDE
Marke : MIELE
Modell : PFD 101 U
Kategorie : Geschirrspüler
