KÄYTTÖOHJE G 1220 SCU MIELE

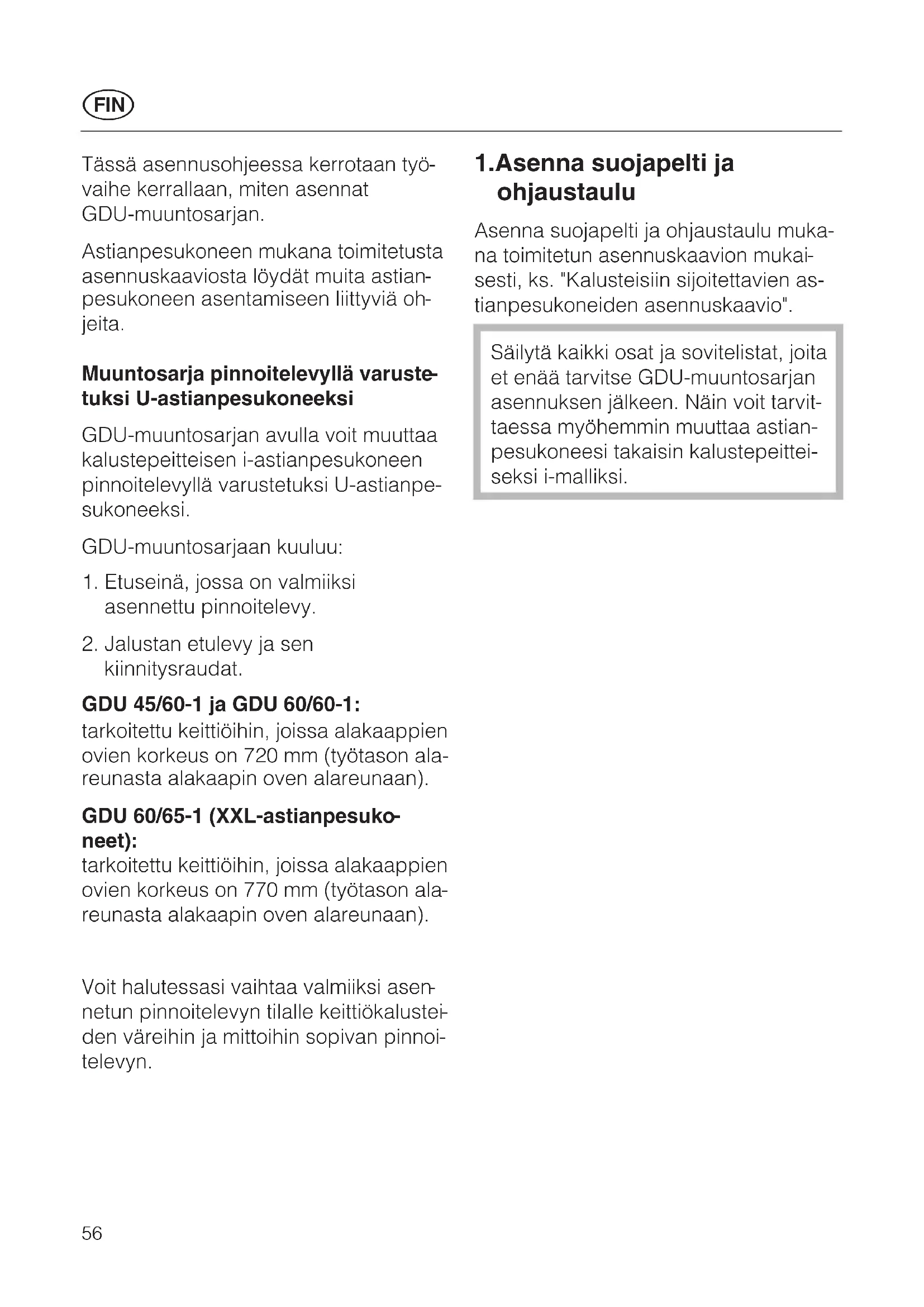

jTässä asennusohjeessa kerrotaan työ

vaihe kerrallaan, miten asennat GDU-muuntosarjan. Astianpesukoneen mukana toimitetusta asennuskaaviosta löydät muita astian

pesukoneen asentamiseen liittyviä oh

jeita. Muuntosarja pinnoitelevyllä varuste

tuksi U-astianpesukoneeksi GDU-muuntosarjan avulla voit muuttaa kalustepeitteisen i-astianpesukoneen pinnoitelevyllä varustetuksi U-astianpe

sukoneeksi. GDU-muuntosarjaan kuuluu:

1. Etuseinä, jossa on valmiiksi

asennettu pinnoitelevy.

2. Jalustan etulevy ja sen

kiinnitysraudat. GDU 45/60-1 ja GDU 60/60-1: tarkoitettu keittiöihin, joissa alakaappien ovien korkeus on 720 mm (työtason ala- reunasta alakaapin oven alareunaan). GDU 60/65-1 (XXL-astianpesuko

neet): tarkoitettu keittiöihin, joissa alakaappien ovien korkeus on 770 mm (työtason ala

reunasta alakaapin oven alareunaan). Voit halutessasi vaihtaa valmiiksi asen

netun pinnoitelevyn tilalle keittiökalustei

den väreihin ja mittoihin sopivan pinnoi

televyn. 1.Asenna suojapelti ja ohjaustaulu Asenna suojapelti ja ohjaustaulu muka

na toimitetun asennuskaavion mukai

sesti, ks. "Kalusteisiin sijoitettavien as- tianpesukoneiden asennuskaavio". Säilytä kaikki osat ja sovitelistat, joita et enää tarvitse GDU-muuntosarjan asennuksen jälkeen. Näin voit tarvit

taessa myöhemmin muuttaa astian

pesukoneesi takaisin kalustepeittei

562.Asenna etuseinä ^ Työnnä etuseinä vinosti ohjaustaulun alle a ja pujota etuseinä luukussa oleviin aukkoihin b. Tarkista samalla, että etuseinän ylä- reuna painuu kunnolla alhaaltapäin ohjaustaulun alle. ^ Kiristä luukun kummassakin reunassa olevan kiinnitysruuvit (TORX T20) c. ^ Peitä kiinnityskohtien aukot mukana toimitetuilla muovitulpilla. 3.Suorista astianpesukone Työnnä astianpesukone sijoitusaukkoon ja säädä astianpesukoneen korkeus asennuskaavion mukaisesti, ks. "Kalus

teisiin sijoitettavien astianpesukoneiden asennuskaavio". Jos haluat asentaa astianpesuko

neen nurkkaan, sinun on ensin ase

tettava paikalleen nurkan puoleiselle astianpesukoneen sivulle erillinen kiinnitysrauta (ks. "Kalusteisiin sijoitettavien astianpesukoneiden asennuskaavio"). Jos haluat käyttää mukana toimitet- tua pinnoitelevyä ja jos GDU-muun- tosarjan alareuna on samalla tasolla viereisten alakaappien ovien alareu- nan kanssa, voit jatkaa suoraan työ- vaiheesta 6.

f4.Mittaa pinnoitelevyn korkeus Ota mitta X:

Ota mitta viereisen alakaapin oven tai laatikoston alimman laatikon alareu

reunaan. Vakiotoimitetun pinnoitelevyn mitat: 60 cm leveät mallit: K 605 x L 585 mm 45 cm leveät mallit: K 605 x L 435 mm XXL-astianpesukoneet: 60 cm leveät XXL-mallit: K 655 x L 585 mm 5.Pinnoitelevyn vaihtaminen

Vedä astianpesukonetta vielä sen verran ulospäin, että pääset helposti käsiksi luukun sivuissa oleviin kiinni

tysruuveihin. ^ Löysää luukun kummassakin sivuissa olevia kiinnitysruuveja (TORX T20) vain sen verran, että voit laskea etu- seinän alas.

Irrota sivuilla olevat pinnoitekehykset (ristiurataltta PZ, koko 2).

58^ Irrota pinnoitekehykset, pinnoitelevy, välipahvi ja styroksinen välikappale.

Peitä pinnoitelevyjen ja -kehyk

sien katkaisukohta esimerkiksi maa

larinteipillä, jotteivät ne naarmuunnu työskentelyn aikana. Käytä ainoastaan juuri kyseiseen materiaaliin sopivaa sahaa ym. työ

kalua! Kysy tarvittaessa neuvoa am

mattiasentajalta. Kun käytät mukana toimitettua pinnoitelevyä: ^ Lyhennä pinnoitekehykset, pinnoite- levy, välipahvi ja styroksinen välikap- pale kunkin osan yläreunasta aiem- min ottamasi mitan X mukaan. Kun käytät uutta pinnoitelevyä: Kun haluat lyhentää uuden pinnoite- levyn viereisiin keittiökalusteisiin sopi- vaksi, käytä seuraavia mittoja: 60 cm leveät mallit: Korkeus = 605 mm miinus ottamasi mitta X Leveys = 585 mm 45 cm leveät mallit: Korkeus = 605 mm miinus ottamasi mitta X Leveys = 435 mm XXL-astianpesukoneet: 60 cm leveät XXL-mallit: Korkeus = 655 mm miinus ottamasi mitta X Leveys = 585 mm Jos uusi pinnoitelevy on paksumpi kuin 2 mm (kuitenkin enintään 4 mm), etusei

nän välipahvi on irrotettava kokonaan.

Lyhennä pinnoitekehykset, styroksi

nen välikappale ja tarvittaessa väli

pahvi kunkin osan yläreunasta aiem

min ottamasi mitan X mukaan. Kaikissa edellä mainituissa tapauk

Kokoa etuseinän osat uudelleen ja kiinnitä osat astianpesukoneen luuk

kuun kuten työvaiheessa 2 on neuvot

tu. ^ Työnnä astianpesukone sijoitusauk- koon ja suorista kone. Jatka sitten työvaiheesta 6.

596.Säädä luukun jousitus Luukun jousitus on oikein säädetty, kun puoliksi (n. 45 °) avattu luukku pysyy paikallaan tässä asennossa. Jos luukku avautuu itsekseen hitaasti vaakasuoraan asentoon, kiristä jousitus

ta. Jos luukku puolestaan painuu takaisin kiinni, löysää jousitusta. Jousituksen säätöruuvit ovat astianpe

sukoneen jalustassa, edessä oikealla ja vasemmalla.

Säädä jousitus ruuvitaltan avulla (TORX T20 tai urataltta 1 x 5,5 mm): - kun haluat kiristää jousitusta = kierrä ruuvia myötäpäivään - kun haluat löysätä jousitusta = kierrä ruuvia vastapäivään. 7.Ruuvaa astianpesukone kiinni Asennus kahden alakaapin väliin Jotta astianpesukone pysyisi tukevasti paikallaan, kiinnitä se suoristamisen jäl

keen viereisiin alakaappeihin.

Avaa astianpesukoneen luukku. ^ Kiinnitä astianpesukone oikealta ja vasemmalta puolelta mukana toimite- tuilla ruuveilla (4 x 25) viereisiin ala

Älä käytä akkutoimista ruuvin- väännintä, kun kiinnität astianpesu

konetta viereisiin alakaappeihin! Älä irrota ruuvien muovihylsyjä!

Sulje aukot mukana toimitetuilla muo

60Asennus nurkkaan Jos sijoitat astianpesukoneen nurkkaan, et voi kiinnittää astianpesukonetta nur

kan puoleiselta sivulta. Siksi sinun on kiinnitettävä astianpesukone yläpuolella olevaan työtasoon nurkan puoleiselta sivulta.

Avaa astianpesukoneen luukku. Kohdista kiinnitysraudassa oleva rei

kä ja suojapellissä oleva pitkittäisrei

kä siten, että ne tulevat kohdakkain.

Kiinnitä astianpesukone mukana toi

mitetulla uppokantaruuvilla (4 x 22) alakautta työtasoon (TORX T20).

Kiinnitä astianpesukone toiselta sivul

taan mukana toimitetuilla ruuveilla (4 x 25) viereiseen alakaappiin (TORX T20).

Älä käytä akkutoimista ruuvin- väännintä, kun kiinnität astianpesu

konetta viereisiin alakaappeihin! Älä irrota ruuvien muovihylsyjä!

Sulje aukot mukana toimitetuilla muo

vitulpilla. Kun kiinnität ruuveja, tarkista että as

tianpesukoneen yläreunan tiiviste tu

lee työtasoa vasten. Jos näin ei käy, kierrä astianpesuko- neen säätöjalkoja vastaavasti pi- demmälle.

618.Asenna jalustan etulevy Mikäli sijoitat astianpesukoneen kalus

teriviin yhtenäisen jalustalistan taakse, tämä työvaihe jää pois. Tällöin jalustan etulevyä madalletaan tarvittaessa kuten i-mallisissa astianpe

sukoneissa (ks. asennuskaavio). Mukana toimitetun jalustan etulevyn korkeus on mitoitettu seuraavaa tilan

jalusta on syvyydeltään ääriasennos

astianpesukoneen asennuskorkeus on suurimmillaan, jolloin koneen sää- töjalat on säädetty enimmäiskorkeu- teensa (enint. 6 cm). Mikäli näitä mittoja säädetään pienem- miksi, astianpesukoneen luukun alareu- na voi ottaa kiinni jalustaan, kun luuk- kua avataan. Tällöin jalustan etulevyä on madallettava. ^ Paina jalustan kummassakin reunas- sa olevia pysäytysjousia sivulle ja paina etulevyn kiinnitysraudat niin sy

välle kuin ne menevät. Kun säätöjalkoja on kierretty ulos vain vähän: Kiinnitysraudat osoittavat ylöspäin. Kun säätöjalkoja on kierretty ulos paljon: Kiinnitysraudat osoittavat alaspäin.

62Etulevyyn on merkitty valmiiksi kolme mahdollista katkaisusaumaa.

Ruuvaa jalustan etulevy paikalleen (4x16 / TORX T20) siten, että katkai

susaumat tulevat ylöspäin. Vedä sit

ten etulevyä ulospäin tasaisesti kum

massa tasossa viereisten kaappien jalustan kanssa. Jalustan etulevyä ei voi työntää ta

kaisin sisäänpäin. Jos kuitenkin ve

dät etulevyä liikaa ulospäin, etulevy on ensin ruuvattava irti kiinnitysrau

doista. Vasta tämän jälkeen voit pai

naa pysäytysjousia sivulle ja työntää kiinnitysrautoja takaisin sisäänpäin. ^ Avaa astianpesukoneen luukkua va- rovasti, kunnes luukun alareuna ottaa kiinni jalustalevyyn.

Aseta lyijykynä astianpesukoneen luukun alareunaa vasten ja vedä ja

lustan etulevyyn vaakasuora viiva luu

kun alareunan myötäisesti.

Ruuvaa jalustalevy vielä irti.

63^ Lyhennä jalustalevyä seuraavasti: - sahaa sahalla etulevy poikki merkitsemääsi viivaa pitkin; tai, helpommin - käytä jotain valmiiksi merkityistä katkaisusaumoista, jos merkit- semäsi viiva kulkee täysin sa- malla tasolla sauman kanssa. Tällöin sinun tarvitsee vain avata katkaisusauman pää leikkaa- malla ja sitten murtaa etulevy kahtia katkaisusaumaa myöten.

Ruuvaa jalustan etulevy - katkaisupin

ta ylöspäin - takaisin kiinnitysrautoi

hin. Jos astianpesukoneen luukku ottaa vie- läkin kiinni jalustan etulevyyn, madalla jalustalevyä vielä hieman. Noudata astianpesukoneen sähkö- ja vesiliitännöissä asennuskaavion ja astianpesukoneen käyttöohjeen oh
