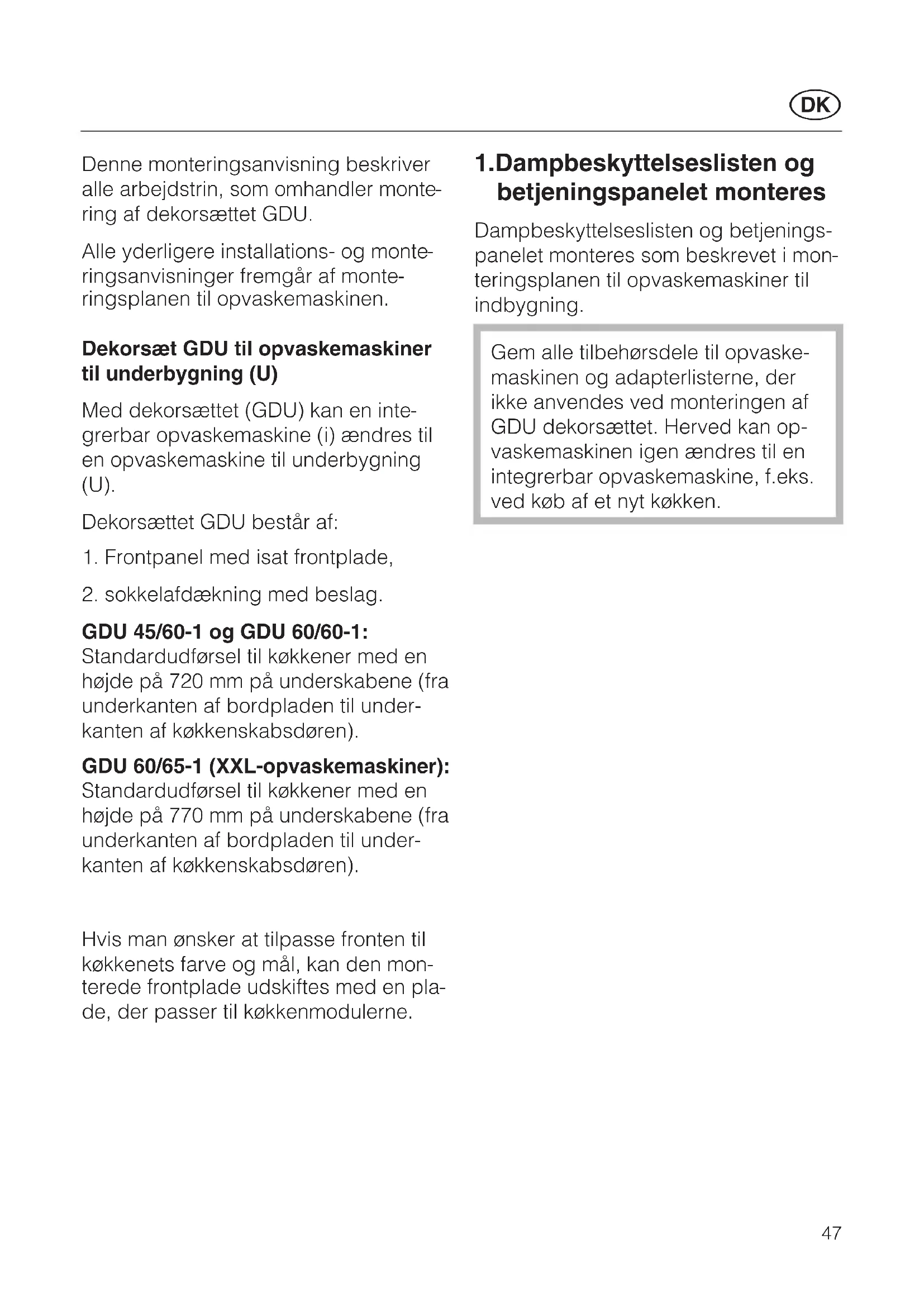

46Denne monteringsanvisning beskriver alle arbejdstrin, som omhandler monte

ring af dekorsættet GDU. Alle yderligere installations- og monte

ringsanvisninger fremgår af monte

ringsplanen til opvaskemaskinen. Dekorsæt GDU til opvaskemaskiner til underbygning (U) Med dekorsættet (GDU) kan en inte

grerbar opvaskemaskine (i) ændres til en opvaskemaskine til underbygning (U). Dekorsættet GDU består af:

1. Frontpanel med isat frontplade,

2. sokkelafdækning med beslag.

GDU 45/60-1 og GDU 60/60-1: Standardudførsel til køkkener med en højde på 720 mm på underskabene (fra underkanten af bordpladen til under- kanten af køkkenskabsdøren). GDU 60/65-1 (XXL-opvaskemaskiner): Standardudførsel til køkkener med en højde på 770 mm på underskabene (fra underkanten af bordpladen til under

kanten af køkkenskabsdøren). Hvis man ønsker at tilpasse fronten til køkkenets farve og mål, kan den mon

terede frontplade udskiftes med en pla

de, der passer til køkkenmodulerne. 1.Dampbeskyttelseslisten og betjeningspanelet monteres Dampbeskyttelseslisten og betjenings

teringsplanen til opvaskemaskiner til indbygning. Gem alle tilbehørsdele til opvaske

maskinen og adapterlisterne, der ikke anvendes ved monteringen af GDU dekorsættet. Herved kan op

vaskemaskinen igen ændres til en integrerbar opvaskemaskine, f.eks. ved køb af et nyt køkken.

472.Frontpanel anbringes ^ Frontpanelet sættes skråt ind under betjeningspanelet a og skubbes ind i slidsen på døryderpladen b. Sørg for, at den øverste kant på frontpane- let flugter med betjeningspanelet. ^ Skruer (TORX T20) c skrues fast i begge sider af døryderpladen. ^ Åbningerne i fastspændingsmekanik- ken lukkes til med de medfølgende kunststofpropper. 3.Opvaskemaskinen justeres Skub opvaskemaskinen ind i nichen og juster højden, som beskrevet i monte

ringsplanen til opvaskemaskiner til ind

bygning. Hvis man ønsker at indbygge opvas

kemaskinen i et hjørne, skal monte

ringspladen først sættes i den på

gældende side af opvaskemaskinen (se monteringsplanen til opvaske

maskiner til indbygning). Hvis man ønsker at anvende den medfølgende dekorplade og under- kanten af GDU flugter med under- kanten af det tilstødende skab, kan arbejdstrin 4 og 5 springes over.

484.Højden på dekorpladen fastsættes Mål X fastsættes:

Mål højden fra underkanten på døren eller skuffen på det tilstødende skab til underkanten på døren på opvaske

Opvaskemaskinen trækkes så langt ud af nichen, at skruerne i siden til frontpanelet kan skrues ud uden pro

blemer. ^ Skruerne (TORX T20) i begge sider af dørydersiden løsnes så meget, at frontpanelet kan sænkes.

neskruetrækker PZ nr. 2).

49^ Dekorlister, dekorplade, udlignings

pap og afstandsstykket af polysty

Dekorplade- og lister tages af for at undgå ridser under afkortningen. Anvend et egnet værktøj til det pågældende materiale. Rådspørg eventuelt en fagmand. Anvendelse af den medfølgende dekorplade:

Dekorlister, dekorplade, udlignings

pap og afstandsstykke af polysty

renskum afkortes alle foroven med det tidligere fastsatte mål X. Anvendelse af en ny dekorplade: Hvis man ønsker at få tilskåret en de- korplade, der passer til køkken- modulerne, anvendes følgende mål: Modeller 60 cm bredde: Højde = 605 mm minus det fastsatte mål X Bredde = 585 mm Modeller 45 cm bredde: Højde = 605 mm minus det fastsatte mål X Bredde = 435 mm XXL-opvaskemaskiner: XXL-modeller 60 cm bredde: Højde = 655 mm minus det fastsatte mål X Breite = 585 mm Hvis den nye dekorplade er tykkere end 2 mm (max. 4 mm) skal udlignings

Dekorlister, afstandsstykke af polysty

pappet afkortes alle foroven med det tidligere fastsatte mål X. I alle ovennævnte tilfælde:

res på opvaskemaskinfronten igen, som beskrevet under arbejdstrin 2.

chen og justeres. Herefter fortsættes med arbejdstrin 6.

506.Dørfjedre indstilles Dørfjedrene er korrekt indstillet, hvis den halvt åbne dør (åbningsvinkel ca. 45°) bliver stående i denne position, når døren slippes. Hvis døren sænkes til vandret position, skal dørfjedrene spændes. Hvis den derimod lukker igen, skal fje

stre og højre side i opvaskemaskinens sokkel.

trækker (TORX T20 eller kærv 1 x 5,5 mm). – Højredrejning = spændes – Venstredrejning = løsnes. 7.Opvaskemaskinen skrues fast Indbygning mellem to skabe For at sikre at opvaskemaskinen står helt fast, skal den efter justering skrues fast i de tilstødende skabe.

Opvaskemaskinens dør åbnes. ^ Opvaskemaskinen skrues fast (TORX T20) i venstre og højre side i de tilstødende skabe med de medfølgende skruer (4 x 25)

Anvend ikke en skruemaskine til at skrue opvaskemaskinen fast i skabene med! Fjern ikke kunststofmufferne fra skruerne!

Åbningerne lukkes til med de medfølgende kunststofpropper.

51Indbygning i et hjørne Hvis man ønsker at indbygge opvaske

maskinen i et hjørne, kan den ikke skru

nen skal skrues fast i bordpladen i den side, hvor væggen er.

Opvaskemaskinens dør åbnes. Hullet i monteringspladen og lang

hullet i bordpladebeskyttelsen (dampbeskyttelsesliste) skal være over hinanden.

pladen nedefra med de medfølgende skruer med forsænket hoved (4 x 22).

Opvaskemaskinen skrues fast (TORX T20) i det tilstødende skab med de medfølgende skruer (4 x 25)

Anvend ikke en skruemaskine til at skrue opvaskemaskinen fast i skabet med! Fjern ikke kunststofmufferne fra skruerne!

Åbningerne lukkes til med de medfølgende kunststofpropper. Sørg for, at pakningen på den øverste kant på opvaskemaskinen slutter til bordpladen. Hvis dette ikke er tilfældet, skal opvaskemaskinens ben drejes længere ud.

528.Sokkelafdækning monteres Hvis opvaskemaskinen indbygges i en køkkenrække med en gennemgående sokkelafdækning, bortfalder dette ar

bejdstrin. Justering af sokkelafdækningen foreta

maskiner (se monteringsplanen). Højden på den medfølgende sokkelaf

et fodspark med max. højde (100 mm)

maksimal indbygningshøjde på op

vaskemaskinen, dvs. når maskinbe- nene er skruet helt ud (max 6 cm). Ved lave indstillinger kan døren berøre sokkelafdækningen, når døren til op- vaskemaskinen åbnes. Sokkelafdæk- ningen skal da afkortes tilsvarende i højden. ^ Tryk låsetapperne i begge sider til si- den og skub beslagene helt ind. Hvis benene er skruet lidt ud: Beslagene peger opad. Hvis benene er skruet langt ud: Beslagene peger nedad.

53Sokkelafdækningen har tre skæreriller.

Sokkelafdækningen skrues på (4x16 / TORX T20) med skærerillerne opad og justeres ind efter fodsparket i køkkenet ved at trække den langsomt ud. Sokkelafdækningen kan ikke skubbes tilbage. Den skal skrues af, sådan at låsefjedrene trykkes til side, og beslagene kan skubbes ind. ^ Døren på opvaskemaskinen åbnes forsigtigt, til den nederste kant på døren støder på sokkelafdækningen. ^ Læg en blyant vandret på den forres- te underkant på opvaskemaskinens dør, og tegn en streg langs hele sok

kelafdækningen med den.

Skru sokkelafdækningen af.

54^ Afkort sokkelafdækningen: - enten langs denne linje med en sav eller endnu bedre - langs en af de eksisterende skæreriller, såfremt denne ligger tæt ved den tegnede linje. Sokkelafdækningen forskæres herefter og brækkes af.

Skru sokkelafdækningen på beslage

ne igen med den afkortede kant opad. Hvis opvaskemaskinens dør nu ikke uden videre kan åbnes, må sokkelaf

dækningen afkortes yderligere. Følg venligst anvisningerne om til- slutning af opvaskemaskinen på monteringsplanen og i brugsanvis- ningen.
