MANUALE UTENTE C3FE744CWJ HAIER

> 14°C Non applicaber

Service clientsIT Manuale dell‘Utente

A3FE742CMJ B3FE742CMJ C3FE744CMJ C3FE744CWJIT Grazie

Avvertenza - Informazioni importanti per la sicurezza

Informazioni e suggerimenti generali

Informazioni ambientali

Contribuire alla protezione dell’ambiente e alla salute umana.

Collocare l’imballaggio in contenitori adeguati per poterlo rici-

clare. Contribuire al riciclaggio dei riuti provenienti da disposi-

tivi elettrici ed elettronici. Non smaltire i dispositivi recanti ques-

to simbolo con i normali riuti domestici. Riportare il prodotto

presso la struttura di riciclaggio locale o contattare il proprio

ufcio municipale competente in merito.

Vi ringraziamo per aver deciso di acquistare un prodotto Haier.

Vi invitiamo a leggere attentamente queste istruzioni prima di iniziare a usare il dispositivo. Le istruzi-

oni contengono informazioni importanti che vi aiuteranno a trarre il meglio da questo dispositivo e vi

garantiranno altresì sicurezza in fase di installazione, uso e manutenzione del dispositivo.

Conservare questo manuale in un luogo pratico, di modo da poterlo sempre consultare e garantire un

utilizzo sicuro e adeguato del dispositivo.

Qualora il dispositivo venga venduto, ceduto o lasciato nella vecchia abitazione in fase di trasferimento,

accertarsi sempre di lasciare anche il manuale, di modo che il nuovo proprietario possa acquisire fa-

miliarità col dispositivo e con le relative avvertenze di sicurezza.

Rischio di lesione o soffocamento!

I refrigeranti e i gas vanno smaltiti in modo professionale.

Vericare che i tubi del circuito refrigerante non si siano

danneggiati prima di smaltirli in modo adeguato. Scollegare

il dispositivo dalla presa di corrente. Tagliare il cavo di rete

e smaltirlo. Togliere i vassoi e i cassetti, oltre che il lucchetto

e le guarnizioni della porta al ne di evitare che i bambini e

gli animali domestici rimangano intrappolati all’interno del

Descrizione del prodotto 8

Manutenzione e pulizia .23

Guida alla risoluzione dei problemi .26

Servizio clienti .34

ATTENZIONE! Modello B3FE742CMJ Quando viene chiusa la porta, la stricia verticale della porta

sulla porta sinistra dovrebbe piegarsi verso l’interno (1).

Qualora si cerchi di chiudere la porta e la striscia verticale

della porta non sia piegata (2), piegarla come prima cosa,

la striscia della porta colpirà l’albero di ssaggio o la porta

destra. Quindi, si potrebbe vericare un danno all porta o una

C’è una lettatura calda all’interno dell’asta della striscia

verticale. La temperatura della supercie aumenterà legger-

mente, il che è normale e non avrà effetti sul funzionamento

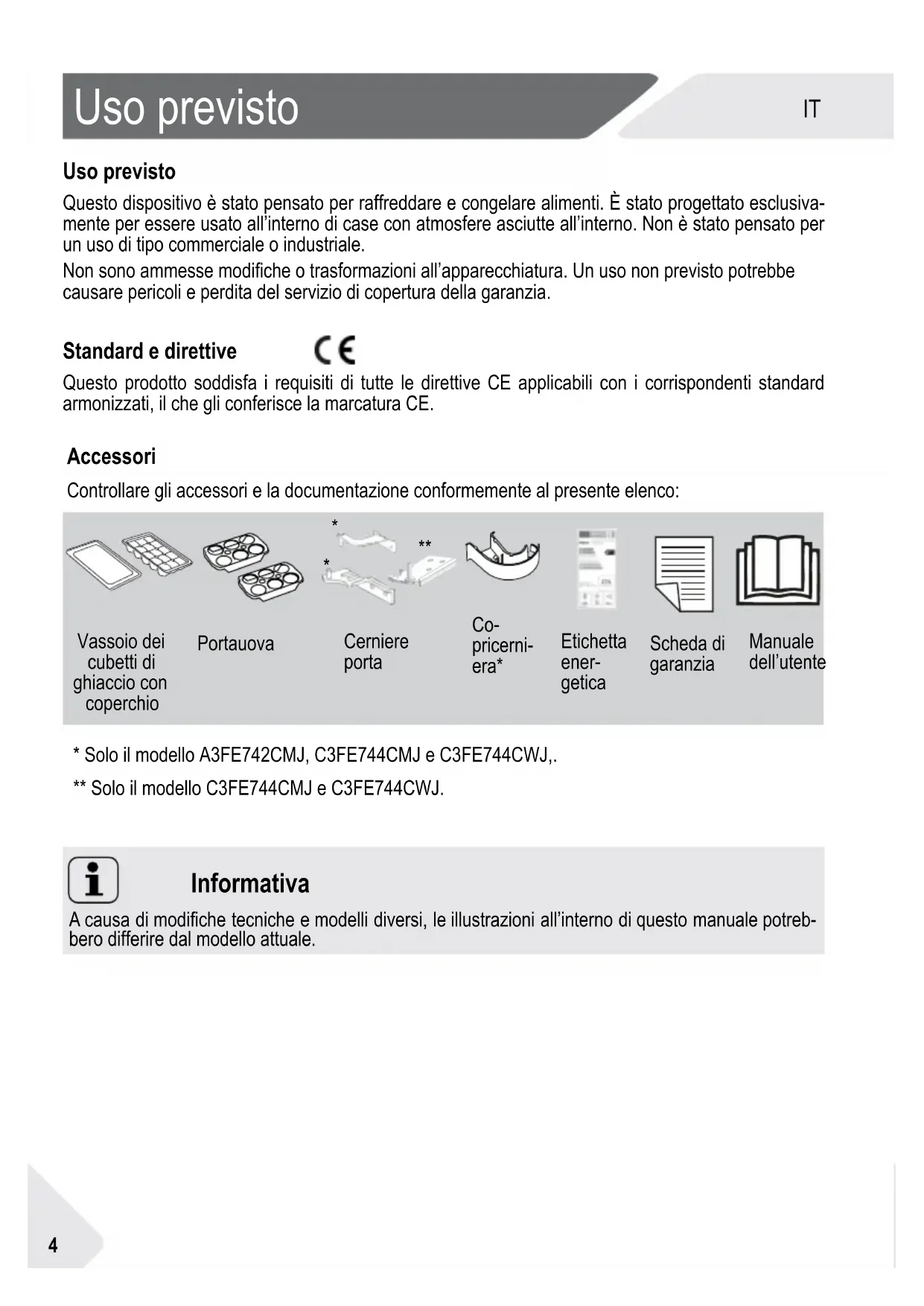

Questo dispositivo è stato pensato per raffreddare e congelare alimenti. È stato progettato esclusiva-

mente per essere usato all’interno di case con atmosfere asciutte all’interno. Non è stato pensato per

un uso di tipo commerciale o industriale.

Non sono ammesse modiche o trasformazioni all’apparecchiatura. Un uso non previsto potrebbe

causare pericoli e perdita del servizio di copertura della garanzia.

Standard e direttive

Questo prodotto soddisfa i requisiti di tutte le direttive CE applicabili con i corrispondenti standard

armonizzati, il che gli conferisce la marcatura CE.

Controllare gli accessori e la documentazione conformemente al presente elenco:

A causa di modiche tecniche e modelli diversi, le illustrazioni all’interno di questo manuale potreb-

bero differire dal modello attuale.

Prima di accendere il dispositivo per la prima volta

▶ vericare che non vi siano danni vericatisi in fase di trasporto.

▶ vericare che l’imballaggio sia stato rimosso e sia tenuto fuori dalla portata dei bambini.

▶ attendere almeno due ore prima di procedere all’installazione del dispositivo al ne di garantire

che il circuito del refrigerante sia completamente operativo.

▶ spostare sempre il dispositivo in due persone, dato che è molto pesante.

▶ installare il dispositivo in una zona ben ventilata.. Vericare che vi sia uno spazio di almeno 20

▶ su tutti i lati del dispositivo. Installare e livellare il dispositivo in un’area adatta per le sue dimen-

sioni e per il suo uso.

▶ vericare che le aperture di ventilazione, sia sull’apparecchiatura che nella struttura da incasso,

siano libere da ostruzioni.

▶ vericare che le informazioni elettriche sulla targhetta elettrica siano in linea con l’alimentazione

disponibile. In caso contrario, contattare un elettricista.

▶ prendere in considerazione che il dispositivo funziona con una sorgente di alimentazione di

questo tipo: 220~240 VAC/50 Hz. Delle normali uttuazioni di tensione possono causare il

mancato avvio o il funzionamento anomalo del dispositivo e danneggiare il controllo della tem-

peratura o il compressore, generando al tempo stesso anche rumori anomali. Per eliminare le

uttuazioni anomale consigliamo di usare un regolatore automatico.

▶ servirsi di una presa con messa a terra separata per l’alimentazione che sia facilmente acces-

sibile. L’apparecchiatura deve disporre di una messa a terra.

Unicamente per il Regno Unito: Il cavo di alimentazione del dispositivo è dotato di una presa a

3 poli (con messa a terra), adatta per una normale presa a 3 poli. Non tagliare o smontare mai il

terzo polo (messa a terra). Dopo aver installato il dispositivo, la presa dovrebbe essere acces-

▶ vericare che la presa sia prontamente accessibile.

▶ vericare che il cavo di alimentazione non sia intrappolato dal frigorifero. Non inciampare sul cavo

x installare il dispositivo direttamente esposto alla luce del sole o vicino a sorgenti di alimentazione

(ad esempio: stufe, riscaldatori).

x danneggiare il circuito refrigerante. Qualora si danneggi, non usare il dispositivo.

x usare ciabatte e prolunghe.

Vericare di non danneggiare il cavo elettrico e la presa. Qualora sia danneggiato, dovrà essere

sostituito unicamente dal produttore o da un agente di servizio autorizzato.

Durante l’uso quotidiano

▶ vericare che il dispositivo sia usato unicamente da bambini a partire dagli 8 anni oltre che da

persone con capacità siche, sensoriali o mentali ridotte o non in possesso dell’esperienza e delle

conoscenze necessarie, a meno che queste persone non siano supervisionate o istruite in merito

a come usare il dispositivo in modo sicuro e comprendano i rischi coinvolti.

▶ tenere i bambini di età inferiore ai 3 anni lontano dal dispositivo a meno che non siano sotto cos-

▶ vericare che i bambini non stiano giocando col dispositivo.

▶ vericare che i bambini siano supervisionati se eseguono operazioni di pulizia e manutenzione.

▶ tenere la presa e non il cavo in fase di scollegamento del dispositivo.

▶ sostituire un cavo danneggiato unicamente rivolgendosi al produttore, al suo agente di servizio o a

persone debitamente qualicate per evitare di correre inutili rischi.

▶ attenersi a queste istruzioni se vi sono perdite di gas di carbone o di altri gas inammabili in pros-

simità del dispositivo: disattivare la valvola del gas che perde, aprire porte e nestre e non scol-

legare o collegare il cavo di alimentazione del dispositivo o di qualsiasi altro dispositivo.

▶ aprire e chiudere le porte servendosi unicamente delle maniglie. Lo spazio fra le porte e fra le porte

e l’armadietto è molto stretto. Non estendere le mani in queste zone per evitare di pizzicarsi le dita.

Aprire o chiudere le porte del frigorifero solo quando non ci sono bambini nella zona di movimento

▶ scollegare il dispositivo dall’alimentazione elettrica prima di intraprendere qualsiasi intervento di

manutenzione. Lasciar passare almeno 5 minuti prima di riavviare il dispositivo, dato che oper-

azioni di avvio frequenti potrebbero danneggiare il compressore.

▶ eliminare la polvere sulla parte posteriore dell’unità una volta all’anno per evitare di correre rischi

legati al fuoco ed evitare un consumo eccessivo di corrente.

▶ si prega di notare che il prodotto funziona a una temperatura compresa fra i 10 e i 43°C. Il dis-

positivo potrebbe non funzionare correttamente se viene lasciato a lungo a temperature superiori

o inferiori alla gamma indicata.

▶ controllare le condizioni degli alimenti se all’interno del congelatore vi è stato un aumento della

x impostare temperature inutilmente basse all’interno dello scomparto frigorifero. Con impostazioni

elevate si potrebbero avere temperature basse. Attenzione: Le bottiglie possono esplodere.

x conservare farmaci che richiedono una temperatura di conservazione specica o batteri o agenti

chimici all’interno del dispositivo.

x conservare i liquidi in bottiglie o lattine (oltre alle bevande con elevato contenuto alcolico) in par-

ticolare bevande gassate all’interno del congelatore, dato che potrebbero esplodere in fase di

x posizionare articoli instabili (oggetti pesanti, contenitori pieni d’acqua) sopra al dispositivo per evi-

tare lesioni personali causate da caduta o scosse elettriche causate dal contatto con l’acqua.

x tirare le mensole sulla porta. La porta si potrebbe inclinare, il ripiano bottiglie si potrebbe togliere e

il dispositivo potrebbe traballare.

Il dispositivo contiene il refrigerante inammabile ISOBUTANO (R600a). Vericare che il circuito del

refrigerante non si sia danneggiato in fase di trasporto o installazione. Le perdite di refrigerante pos-

sono causare lesioni agli occhi o rischi di incendio. Qualora si siano vericati danni, tenere lontano

dalle fonti libere di fuoco, ventilare bene la stanza, non collegare o scollegare i cavi di alimentazione

del dispositivo o di qualsiasi altro dispositivo. Informare l’assistenza clienti.

Qualora gli occhi entrino in contatto col refrigerante, risciacquare immediatamente sotto all’acqua

corrente e chiamare immediatamente un medico oculista.

x danneggiare il circuito refrigerante. Qualora si danneggi, non usare il dispositivo.

x salire sulla porta dello scomparto del congelatore o sul cassetto.

x toccare la supercie interna dello scomparto del congelatore mentre è in funzione, in particolar

modo con le mani bagnate, dato che le mani si potrebbero congelare sulla supercie.

x toccare alimenti congelati con le mani bagnate (indossare i guanti). In particolar modo non man-

giare i ghiaccioli subito dopo averli estratti dallo scomparto del congelatore. Sussiste il rischio di

congelamento o di formazione di vesciche da freddo. PRIMO soccorso: tenere immediatamente

sotto acqua fredda corrente.

x togliere il gelo e il ghiaccio con oggetti appuntiti. Non usare spray, riscaldatori elettrici come riscal-

datori, asciugacapelli, prodotti per la pulizia a vapore o altre sorgenti di calore per evitare di ar-

recare danni alle componenti in plastica.

x pulire il dispositivo con spazzole dure, spugnette abrasive, detergente in polvere, petrolio, amil

acetato, acetone e altre simili soluzioni organiche, soluzioni acide o alcaline. Pulire con l’apposito

detergente per il frigorifero per evitare danni.

x spruzzare o lavare il dispositivo in fase di pulizia.

x usare acqua spray o vapore per pulire il dispositivo.

x pulire i ripiani in vetro freddi con acqua calda. Le improvvise variazioni di temperatura potrebbero

causare la rottura del ghiaccio.

x utilizzare apparecchiature elettriche all’interno dei comparti di conservazione degli alimenti, ad

eccezione di quelli consigliati dal costruttore.

x provare a riparare il dispositivo in modo autonomo. In caso di riparazioni rimandiamo al nostro

centro assistenza clienti.

Non conservare o riutilizzare materiali inammabili, esplosivi o corrosivi all’interno del dispositivo o

nelle immediate vicinanze.

Informazioni sul gas refrigerante

7IT Descrizione del prodotto

4 O.K.-Indicatore di temperatura (opzionale)

5 Coperchio della scatola frutta e verdura

6 Scatola frutta e verdura

7 Coperchio in vetro My Zone

9 Ripiano porta superiore

10 Ripiano porta inferiore

12 Lampada LED del cassetto del

13 Cassetto superiore del frigorifero

con ripiano pre-congelatore

14 Cassetto inferiore del frigorifero con

ripiano pre-congelatore

15 Piedini regolabili

8IT Descrizione del prodotto

4 O.K.-Indicatore di temperatura (opzionale)

5 Coperchio della scatola frutta e verdura

6 Scatola frutta e verdura

7 Coperchio in vetro My Zone

9 Cassetto di stoccaggio superiore del

10 Cassetto di stoccaggio centrale del

11 Cassetto di stoccaggio inferiore del

12 Piedini regolabili

13 Ripiano porta superiore

14 Ripiano porta inferiore

Prima di iniziare a usare il dispositivo

▶ Togliere tutti i materiali dell’imballaggio, tenerli fuori dalla portata dei bambini e smaltirli in modo

rispettoso dell’ambiente.

▶ Pulire l’interno e l’esterno del dispositivo con acqua e con un detergente delicato prima di inserire

alimenti all’intero.

▶ Dopo aver appoggiato in piano e pulito l’apparecchiatura, attendere almeno 2 ore prima di col-

legare nuovamente il dispositivo alla presa di corrente. Cfr. la sezione INSTALLAZIONE.

▶ Pre-raffreddare gli scomparti con impostazioni elevate prima di inserire gli alimenti. La funzione

Power Cool e Power Freeze aiuta a raffreddare rapidamente gli scomparti.

▶ La temperatura del frigorifero e la temperatura del congelatore vengono automaticamente im-

postate rispettivamente a 5° C e -18° C. Queste sono le impostazioni consigliate. Qualora lo si

desideri, sarà possibile modicare queste temperature manualmente. Cfr. FUNZIONI.

Pannello di controllo

A Selettore frigorifero

C Selettore congelatore

D Selettore Box speciale / Instant cool

E Selettore modalità Fuzzy

F Selettore modalità Vacanza

G Selettore blocco pannello

H Selettore funzione frigorifero spento

Modello A3FE742CMJ e B3FE742CMJ Modello C3FE744CMJ e C3FE744CWJ Indicatori:

a1 Funzione Super raffreddamento

a2 Temperatura frigorifero

b Temperatura My Zone

c1 Funzione Super congelamento

c2 Temperatura congelatore

d Funzione Instant cool

h Funzione frigorifero spento

▶ Il dispositivo è pre-impostato alla temperatura consigliata di 5°C (frigorifero) e - -18°C (congela-

tore). In condizioni ambientali normali non è necessario impostare la temperatura.

▶ Quando il dispositivo viene acceso dopo essere stato scollegato dalla presa di corrente, potrebbe

essere necessario attendere 12 ore perché venga raggiunta la temperatura adeguata.

Selezione modalità di funzionamento

Potrebbe essere necessario selezionare una delle seguenti due modalità per impostare il dispositivo:

In modalità fuzzy, il dispositivo regola automaticamente la temperatura a seconda della temperatura

ambiente e in linea con le variazioni di temperatura all’interno del dispositivo. Qualora vi siano requisiti

speciali, consigliamo di usare la modalità fuzzy (cfr. MODALITÀ FUZZY).

2) Modalità di regolazione manuale:

Qualora si intenda regolare manualmente la temperatura del dispositivo per conservare un determinato

alimento, sarà possibile impostare la temperatura tramite un pulsante di regolazione della temperatura

(cfr. Regolazione della Temperatura).

Svuotare il dispositivo prima di spegnerlo. Per spegnere il dispositivo, estrarre la spina dalla presa di

Accensione / spegnimento del dispositivo

Il dispositivo è in funzione non appena viene connesso alla sorgente di alimentazione.

Quando il dispositivo viene acceso per la prima volta, l’indicatore “c2” lampeggia sul display no a che

la temperatura non raggiunge i -5°C o dopo 1 ora di funzionamento. Le temperature visualizzate in

“a2”, “b” e “c2” indicheranno le temperature reali all’interno dello scomparto.

Il display si spegne automaticamente 30 dopo aver premuto un tasto. Il display si blocca automatica-

mente. Si accende in automatico quando viene premuto qualsiasi tasto o quando viene aperta la porta

(l’allarme non causa l’accensione del display).

I pulsanti sul pannello di controllo sono tasti sensore, che rispondono già quando vengono sorati col

Il pannello di controllo si blocca automaticamente all’attivazione qualora non venga premuto nessun pul- sante per 30 secondi. Per eventuali impostazioni sarà necessario sbloccare il pannello di controllo.La temperatura interna è inuenzata dai seguenti fattori: ▶ Temperatura ambiente ▶ Frequenza di apertura della porta ▶ Quantitativo di cibi conservati ▶ Installazione del dispositivo 13

Bloccco/Sblocco pannello ▶ Toccare il pulsante “G” per 3 secondi per bloccare tutti gli elementi del pannello all’attivazione. Viene visualizzato l’indicatore “g” relativo. ▶ Per lo sblocco premere nuovamente il pulsante. Lock Hold 3 Sec. Regolare la temperatura del frigorifero 1. Sbloccare il pannello se è bloccato.2. Premere il pulsante “A” (Frigorifero) per selezionare lo scomparto frigorifero. L’indicatore “a2” lampeggia.3. Premere il pulsante “A” per impostare la temperatura del frigorifero. La temperatura aumenta con passaggi di 1°C da un minimo di 2°C no a un massimo di 8°C, passando nuovamente a 2°C quando il pulsante viene nuovamente premuto. La temperatura ottimale del frigorifero è 5°C. Le temperature più fredde indicano un consumo inutile di energia.4. premere qualsiasi tasto eccetto “A” per confermare, op-pure l’impostazione viene confermata automaticamente dopo 5 secondi. L’indicatore “a2” smette di lampeggiare Allarme apertura sportello/cassetto Quando la porta del frigorifero o il cassetto del congelatore vengono aperti per più di 3 minuti, suonerà l’allarme di apertu-ra porta/cassetto. L’allarme potrà essere messo in modalità silenziosa chiudendo la porta / cassetto o toccando il pannello di controllo. Se la porta/cassetto vengono lasciate aperte per più di 7 minuti, la luce all’interno del frigorifero / sotto alla porta del frigorifero e l’illuminazione del pannello di controllo si speg-neranno automaticamente. Regolare la temperatura

UsoIT Funzione Super raffreddamento

Attivare la funzione Super raffreddamento qualora sia neces-

sario conservare grandi quantità di cibo (ad esempio dopo

l’acquisto). La funzione Super raffreddamento accelera il raffred-

damento di alimenti freschi e protegge i cibi già conservati da un

riscaldamento indesiderato. La temperatura di fabbrica è +2°C.

1. Sbloccare il pannello se è bloccato.

2. Premere il pulsante “A” (Frigorifero) per 3 secondi.

L’indicatore “a1” si illumina e la funzione è attivata.

3. La stessa operazione consente di uscire dalla funzione

Super raffreddamento.

Funzione Super freeze

Gli alimenti freschi dovrebbero essere congelati quanto più

rapidamente possibile in modo completo. Così facendo si man-

tiene il valore nutrizionale, il buon aspetto il gusto dell’alimento.

La funzione Super freeze accelera il congelamento di alimenti

freschi e protegge i cibi già conservati da un riscaldamento

indesiderato. Qualora sia necessario congelare un elevato

quantitativo di alimenti in una sola volta, consigliamo di impos-

tare la funzione Super freeze 24 ore prima di iniziare a utiliz-

zare la cella del congelatore.

1. Sbloccare il pannello se è bloccato.

2. Premere il pulsante “C” (Freeze) per 3 secondi; l’indicatore

“c1” si illumina e la funzione viene attivata.

3. La stessa operazione consente di uscire dalla funzione

Questa funzione si disattiva automaticamente dopo 3 ore.

Regolare la temperatura del congelatore

1. Sbloccare il pannello se è bloccato.

2. Premere il pulsante “C” (Congelatore) per selezionare lo

scomparto congelatore. L’indicatore “c2” lampeggia.

3. Premere il pulsante “C” (Congelatore) per impostare la

temperatura del congelatore.

La temperatura aumenta con passaggi di 1°C da un

minimo di -16°C no a un massimo di -24°C, passando

nuovamente a -16°C quando il pulsante viene nuova-

La temperatura ottimale del frigorifero è -18°C. Le temper-

ature più fredde indicano un consumo inutile di energia.

4. Premere qualsiasi tasto eccetto “C” (Congelatore) per

confermare, oppure l’impostazione viene confermata

automaticamente dopo 5 secondi. L’indicatore “c2” smette

La funzione Super freeze si disattiverà automaticamente dopo 56 ore. Il dispositivo viene poi utiliz-

zato alla temperatura precedentemente impostata.

▶ Dato che varie tipologie di carne contengono vari quantitativi di acqua, alcuni tipi di carne, che

contengono più umidità, verranno congelati a temperature inferiori a 0°C. In questo modo, la

carne è “pronta da tagliare” va conservata nella scatola My-Zone, con una temperatura minima

▶ I frutti sensibili al freddo, come ad esempio ananas, avocado, banane, uva e verdure quali ad

esempio patate, melanzane, fagioli, cetrioli, zucchine e pomodori, e il formaggio, non vanno con-

servati nella scatola My Zone.

I numero di impostazione della temperatura My zone non può essere superiore del numero di im-

postazione della temperatura del frigorifero.

Lo scomparto frigo è dotato di una scatola My Zone. Con-

formemente ai requisiti di conservazione degli alimenti, sarà

possibile selezionare la temperatura più adeguata al ne di

ottenere il valore nutrizionale ottimale per gli alimenti. Tem-

peratura di conservazione può essere regolata fra -3°C e 5°C.

▶ +2 °C ~5 °C è adatta per conservare frutta e verdura.

▶ -2 °C ~2 °C Adatta per conservare pesce fresco, carne

fresca, e alimenti cotti per 1-2 giorni

▶ -3 °C consente di scongelare gli alimenti congelati; alla

termine dell’operazione gli alimenti saranno parzialmente

congelati, e sarà facile tagliarli e cuocerli

M Y Z O N E Regolare la temperatura della scatola My Zone

1. Sbloccare il pannello se è bloccato.

2. Premere il pulsante “B” (My Zone) per selezionare la scatola

My Zone. L’indicatore “b” lampeggia.

3. Premere nuovamente il pulsante “B” (My Zone) per impos-

tare la temperatura della scatola My Zone.

La temperatura aumenta con passaggi di 1°C da un

minimo di -3°C no a un massimo di 5°C, passando

nuovamente a -3°C quando il pulsante viene nuovamente

4. Premere qualsiasi tasto eccetto “B” (My Zone) per confer-

mare, oppure l’impostazione viene confermata automat-

Quando è in modalità holiday, non vi devono essere alimenti all’interno dello scomparto frigorifero.

La temperatura di +17°C è troppo alta per la conservazione degli alimenti.

Nella modalità fuzzy, il dispositivo regola automaticamente la

temperatura a seconda della temperatura ambiente e in linea

con le variazioni di temperatura all’interno del dispositivo.

Questa funzione non prevede in alcun modo l’uso delle mani.

▶ Sbloccare il pannello se è bloccato.

▶ Premere il pulsante “E” (Fuzzy).

▶ L’indicatore “e” si illumina e la funzione è attivata.

▶ La funzione può essere disattivata premendo nuovamente

il pulsante “E” (Fuzzy) o eseguendo qualsiasi altra im-

Fuzzy Fuzzy Funzione Holiday

Questa funzione imposta la temperatura del frigorifero in modo

Ciò consente di tenere chiusa la porta del frigorifero senza

causare odori o muffe - per lunghi periodi di tempo (ad esem-

pio durante le vacanze). Lo scomparto congelatore può ora

▶ Sbloccare il pannello se è bloccato.

▶ Premere il pulsante F (Holiday).

▶ L’indicatore “f” si illumina e la funzione è attivata.

▶ La funzione può essere disattivata premendo nuovamente

il pulsante “F” (Holiday) o eseguendo qualsiasi altra im-

Holiday Holiday Funzione Instant cool (Scatola speciale)

(Solo il modello A3FE742CMJ e B3FE742CMJ)

Nella funzione instant cool, è possibile raffreddare rapidamen-

te le bevande, conservate nella scatola speciale, portandole da

temperatura ambiente a una temperatura rinfrescante in 30 mi-

nuti; Dopo 30 minuti la funzione si interrompe; poi lo scomparto

si posiziona fra 0 °C e 5 °C, temperatura ideale per conservare

le bevande. La temperatura della scatola speciale verrà inu-

enzata dall‘impostazione della temperatura frigorifero.

▶ Sbloccare il pannello se è bloccato.

▶ Premere il pulsante “D” (Instant cool) per sleezionare la

Scatola speciale. L‘indicatore „d“ si illumina e la funzione

▶ La stessa operazione consente di uscire dalla funzione

UsoIT Funzione frigorifero spento

(Solo modello C3FE744CMJ e C3FE744CW)

Questa funzione spegne il frigorifero. Non c‘è nessun effetto

sullo scomparto congelatore.

1. Sbloccare il pannello se è bloccato.

2. Premere il pulsante “H” (Frigorifero spento) per selezi-

onare la funzione frigorifero spento. L’indicatore “h” si

illumina e la funzione è attivata.

3. La stessa operazione consente di uscire dalla funzione

Frigorifero spento manualmente. Fridge oFridge o AVVERTENZA!

▶ Svuotare il dispositivo prima di spegnerlo.

▶ Tenere aperta la porta dello scomparto frigorifero, quando la funzione frigorifero spento è attiva-

ta, per evitare odori o formazione di muffe.

Suggerimenti per conservare alimenti freschi

Conservazione all’interno dello scomparto frigorifero

▶ Conservare la temperatura del frigorifero al di sotto dei 5°C.

▶ Gli alimenti caldi vanno conservati a temperatura ambiente prima di essere collocati all’interno

▶ Gli alimenti conservati in frigorifero vanno lavati e asciugati prima di essere collocati all’interno

▶ Gli alimenti vanno sigillati in modo adeguato per evitare cattivi odori o alterazioni del gusto.

▶ Non conservare quantità eccessive di cibo. Lasciare spazio fra i vari alimenti per consentire il

usso dell’aria fredda, al ne di garantire un raffreddamento migliore e più omogeneo.

▶ I cibi che vengono mangiati quotidianamente vanno conservati sulla parte anteriore del ripiano.

▶ Lasciare uno spazio fra gli alimenti e le pareti interne, per consentire il usso dell’aria. Prestare

particolarmente attenzione a non riporre alimenti appoggiati alla parete posteriore: gli alimenti

si potrebbero congelare appiccicandosi alla parete posteriore. Evitare il contatto diretto degli

alimenti, in particolare alimenti oleosi o acidi, con il rivestimento interno, dato che gli oli e gli

acidi possono rovinare il rivestimento interno. Pulire le eventuali tracce di olio o acido, ogni

qualvolta vengono individuate.

▶ Scongelare gli alimenti congelati nello scomparto di conservazione del frigorifero. In questo

modo sarà possibile usare l’alimento congelato per diminuire la temperatura all’interno di

questo scomparto, e, così facendo, risparmiare energia.

▶ Il processo di invecchiamento della frutta e della verdura, come ad esempio zucchine, meloni,

papaya, banana, ananas, può essere accelerato all’interno del frigorifero. Consigliamo quindi

di evitare di conservarli all’interno del frigorifero. La maturazione dei frutti può tuttavia avvenire

per periodi di tempo limitati. Cipolle, agio, nocchio e altre verdure con radici vanno conservati

a temperatura ambiente.

▶ La presenza di odori sgradevoli all’interno del frigorifero indica che qualche alimento si è

rovesciato ed è quindi necessario procedere alle operazioni di pulizia. Cfr. MANUTENZIONE E PULIZIA.

▶ Alimenti diversi vanno posizionati in aree diverse a seconda delle loro proprietà:

Burro, formaggio Rack porta superiore

Frutta, verdura, insalata Scatola frutta e verdura oppure scatola My Zone (2°C ~

Carne, salsiccia, formaggio,

Area inferiore (ripiano più basso / copertura sopra al

cassetto frutta e verdura)

Prodotti caseari, cibi in scatola,

sicce, alimenti cotti

Scatola My Zone (-2°C ~ 2°C)

Cassetto speciale con funzione instant cool (Solo modello

A3FE742CMJ e B3FE742CMJ)

UsoIT Quando vengono conservati alimenti surgelati a livello commerciale, attenersi a queste linee

▶ Attenersi sempre alle linee guida del produttore per la durata di tempo in cui vengono conservati

gli alimenti. Attenersi scrupolosamente a queste linee guida!

▶ Cercare di mantenere la durata di tempo fra l’acquisto e l’inserimento in frigorifero quando più

breve possibile al ne di mantenere la qualità del cibo.

▶ Acquistare alimenti congelati, che siano stati conservati a una temperatura di –18 °C o inferiore.

▶ Evitare di acquistare alimenti con ghiaccio o gelo sulla confezione - Ciò indica che i prodotti

forse in un determinato momento sono stati scongelati e ri-congelati - gli aumenti di temperatura

inuiscono sulla qualità del cibo.

Conservazione all‘interno dello scomparto congelatore

▶ Mantenere la temperatura del congelatore a -18°C.

▶ 24 ore prima del congelamento accendere la funzione Super-freeze; - per piccole quantità di

cibo bastano 4-6 ore.

▶ Gli alimenti caldi vanno conservati a temperatura ambiente prima di essere collocati nello scom-

▶ Gli alimenti tagliati a piccole porzioni si congelano più rapidamente e sono più facili da sconge-

lare e cucinare. Il peso consigliato per ogni porzione è inferiore a 2.5 kg

▶ Consigliamo di confezionare gli alimenti prima di riporli all’interno del congelatore. La parte es-

terna della confezione deve essere asciutta per evitare che le confezioni si incollino fra di loro.

I materiali con cui sono stati confezionati gli alimenti dovrebbero essere inodore, non velenosi

▶ Per evitare che gli alimenti scadano si prega di annotare la data di scadenza, il limite massimo di

conservazione e il nome dell’alimento sulla confezione, e di disporre gli alimenti stessi in ordine

▶ AVVERTENZA!: Acido, alcali e sale, ecc. potrebbero consumare la supercie interna del con-

▶ Non collocare alimenti contenenti queste sostanze (ad esempio pesce) direttamente a contatto

con la supercie interna. L’acqua salata all’interno del congelatore va pulita immediatamente.

▶ Non superare i tempi di congelamento alimenti consigliati dai produttori. Estrarre solo il quanti-

tativo di cibo che serve dal frigorifero.

▶ Consumare rapidamente i cibi scongelati. Gli alimenti scongelati non possono essere nuova-

mente congelati, a meno che prima non vengano cotti; ciò potrebbe comprometterne la com-

▶ Non caricare quantità eccessiva di alimenti freschi nello scomparto del frigorifero. Rimandiamo

alla capacità di congelamento del congelatore – Cfr. DATI TECNICI oppure i dati sulla targhetta.

▶ Gli alimenti possono essere conservati nel congelatore a una temperatura minima di -18°C per 2

-12 mesi, a seconda delle proprietà (ad esempio carne: 3-12 mesi, verdura: 6-12 mesi)

▶ Quando vengono congelati alimenti freschi, evitare che gli stessi entrino in contatto con alimenti

già surgelati. Rischio di scongelamento!

▶ Scongelare gli alimenti congelati nel frigorifero. In questo modo sarà possibile usare l’alimento

congelato per diminuire la temperatura all’interno di questo scomparto, e, così facendo, rispar-

Vericare che tutte le estremità del ripiano siano in piano.

Non coprire la membrana di pianta!

Il frigorifero è dotato di un impianto di usso multi-aria, col

quale i ussi di aria fresca sono localizzati su ogni ripiano. Ciò

aiuta a mantenere una temperatura uniforme al ne di gar-

antire che gli alimenti vengano conservati freschi più a lungo.

Per usare e impostare la scatola My Zone, controllare la

sezione USO (scatola My- Zone)

M Y Z O N E Scatola frutta e verdura con controllo automatico

La frutta e la verdura rimangono fresche più a lungo se ven-

gono conservate in questo scomparto dotato di controllo auto-

matico dell’umidità.

Il coperchio della scatola frutta e verdura è dotato di una mem-

brana di pianta ecologica dotata di funzione di respirazione.

Qualora l’umidità aumenti a causa della traspirazione della

verdura fresca, la struttura della membrana si apre e consente

all’umidità in eccesso di fuoriuscire. Qualora la verdura/frutta

perdano troppa acqua, la membrana impedisce l’evaporazione

dell’acqua. In questo modo sarà possibile mantenere l’umidità

della scatola frutta e verdura a un livello ottimale pari al 90%.

L’altezza dei ripiani può essere adattata alle proprie esigenze.

1. Per ri-posizionare un ripiano, come prima cosa sollevarlo

tenendolo per l’estremità (1) e poi estraendolo (2).

2. Per re-installarlo, collocarlo sulle alette su entrambi i lati s

spingerlo no in fondo, no a che la parte posteriore dello

stesso non sarà ssata negli alloggiamenti laterali

StrumentazioneIT Informativa:

Quando il dispositivo viene acceso potrebbe essere necessario attendere 12 ore perché venga rag- giunta la temperatura adeguata. AVVERTENZA! Non sovraccaricare i cassetti: Carico massimo su ogni cassetto: 35 kg.!. 21

Ripiani porta rimovibili I ripiani della porta possono essere rimossi per la pulizia:Collocare le mani su ogni lato del ripiano, sollevarlo verso l’alto (1) ed estrarlo (2).Per inserire il ripiano della porta, vengono eseguiti i seguenti passaggi al contrario. 1

OPZIONALE: Indicatore di temperatura OK L’indicatore di temperatura OK può essere usato per determin-are temperature al di sotto dei +4°C. Ridurre gradualmente la temperatura qualora il segno non indichi “OK”. Cassetto congelatore 3D

(Solo il modello A3FE742CMJ e B3FE742CMJ) I cassetti del congelatore possono essere estesi in modo dritto e completo. Sono montati su guide telescopiche scorrevoli; sarà così possibile riporre ed estrarre gli alimenti con estrema comodità. Dato il meccanismo di chiusura automatica delle porte la gestione è facile e consente di risparmiare energia. Cassetto del congelatore rimovibile

(Solo il modello A3FE742CMJ e B3FE742CMJ) Gli oggetti grandi, ad esempio gli alimenti surgelati di grandi dimensioni possono essere riposti dopo aver tolto i cassetti e i ripiani interni. Al ne di garantire un livello di congelamento ottimizzato, collocare il ripiano in vetro fra gli scomparti di con-gelamento (cfr. freccia).Per togliere i ripiani, tirare no a che non si fermano, solle-vare ed estrarre. Gli articoli non dovrebbero sporgere oltre l’estremità anteriore del ripiano. StrumentazioneIT

Scomparto di pre-congelamento

(Solo il modello A3FE742CMJ e B3FE742CMJ)

Ogni cassetto del congelatore è dotato di uno scomparto di

pre-congelamento. Gli alimenti freschi congelati possono es-

sere separati da quelli già congelati; così facendo sarà pos-

sibile attuare un processo di congelamento graduale e gli ali-

menti congelati non si scongeleranno. Dopo aver riposizionato

gli alimenti congelati, questi scomparti possono essere usati

per contenere con facilità articoli più piccoli, quali ad esempio

erbe, gelato o il vassoio dei cubetti di ghiaccio.

Vassoio dei cubetti di ghiaccio

1. Riempire il vassoio a 3/4 di acqua, chiudere il coperchio e

ricollocare nello scomparto di pre-congelamento.

2. Ruotare leggermente il vassoio o tenerlo sotto l’acqua

corrente per allentare i cubetti di ghiaccio.

Suggerimenti per risparmiare energia

▶ Vericare che il dispositivo disponga di una ventilazione adeguata (cfr. INSTALLAZIONE).

▶ Non installare il dispositivo direttamente esposto alla luce del sole o vicino a sorgenti di alimen-

tazione (ad esempio: stufe, riscaldatori).

▶ Evitare di impostare temperature inutilmente basse all’interno dello scomparto frigorifero. Il

consumo di energia aumenta mano a mano che si scende con la temperatura impostata nel

▶ Funzioni quali ad esempio SUPER COOL o SUPER FREEZE consumano più energia.

▶ Lasciare che i cibi caldi si raffreddino prima di collocarli all’interno del dispositivo.

▶ Aprire la porta del dispositivo leggermente, unicamente ove necessario.

▶ Non riempire eccessivamente il dispositivo per evitare di ostruire il usso d’aria.

▶ Evitare che nell’imballaggio entri aria.

▶ Tenere pulite le guarnizioni di modo che la porta si chiuda correttamente.

▶ Scongelare gli alimenti congelati nello scomparto di conservazione del frigorifero.

StrumentazioneIT Pulizia

Pulire il dispositivo solamente quando all’interno vi sono pochi alimenti o quando è completamente

Il dispositivo va pulito ogni quattro settimane al ne di garantire una buona manutenzione oltre che per

evitare la formazione di cattivi odori al suo interno.

▶ Non pulire il dispositivo con spazzole dure, spugnette abrasive, detergente in polvere, petrolio,

amil acetato, acetone e altre simili soluzioni organiche, soluzioni acide o alcaline. Pulire con

l’apposito detergente per il frigorifero per evitare danni.

▶ Non spruzzare o lavare il dispositivo in fase di pulizia.

▶ Non usare acqua spray o vapore per pulire il dispositivo.

▶ Non pulire i ripiani in vetro freddi con acqua calda. Le improvvise variazioni di temperatura potreb-

bero causare la rottura del ghiaccio.

▶ Non toccare la supercie interna dello scomparto del congelatore mentre è in funzione, in partico-

lar modo con le mani bagnate, dato che le mani si potrebbero congelare sulla supercie.

▶ Qualora vi sia un aumento della temperatura, controllare le condizioni degli alimenti congelati.

Scollegare il dispositivo dalla presa di corrente prima di avviare le operazioni di pulizia.

Non sostituire i LED da soli, farli sostituire unicamente dal produttore o da un agente di servizio

▶ Tenere sempre pulita la guarnizione della porta.

▶ Pulire l’interno e l’alloggiamento della dispositivo serv-

endosi di una spugna imbevuta di acqua tiepida e de-

▶ Risciacquare ed asciugare con un panno morbido.

▶ Non pulire alcun componente dell’apparecchio in lavas-

▶ Lasciar passare almeno 5 minuti prima di riavviare il dis-

positivo, dato che operazioni di avvio frequenti potreb-

bero danneggiare il compressore.

Lo sbrinamento dello scomparto frigorifero e dello scomparto congelatore avviene in modo automatico.

Non è necessario intervenire manualmente.

Sostituzione delle lampade LED La lampada utilizza la tecnologia LED come sorgente luminosa. Ciò comporta un basso consumo

energetico è una lunga durata di vita. In caso di anomalie di funzionamento invitiamo a contattare la

nostra assistenza clienti. Cfr. ASSISTENZA CLIENTI.

Pulizia e curaIT Informativa

Spegnere il dispositivo unicamente nel caso in cui ciò sia strettamente necessario.

Guarnizioni della porta ausiliaria rimovibili

(Solo il modello A3FE742CMJ e B3FE742CMJ)

Ci sono sei guarnizioni ausiliarie sulla porta sul cassetto supe-

riore e inferiore del congelatore.

1. Localizzare le cinque guarnizioni ausiliarie sulla porta in-

dicate sul cassetto superiore e inferiore del congelatore.

2. Vericare che are le parti di guarnizioni piegate puntino

verso l’interno quando vengono ssate.

3. Localizzare la guarnizione inferiore del cassetto superi-

ore, conformemente a quanto indicato.

4. Vericare che la parte piegata della guarnizione punti

verso il basso in fase di ssaggio.

Sarà possibile ricevere queste guarnizioni, come anche quelle

della porta / cassetto rivolgendosi all’assistenza clienti (cfr.

Non uso per lunghi periodi di tempo

Qualora il dispositivo non venga usato a lungo e non si usi la funzione Holiday per il frigorifero:

▶ Estrarre gli alimenti.

▶ Togliere il cavo di alimentazione.

▶ Pulire il dispositivo secondo quanto descritto più sopra.

▶ Tenere aperti porta e cassetto per evitare la formazione di cattivi odori all’interno.

Parametri della lampada:

Scomparto Frigorifero Scomparto congelatore

Tensione Potenza massima Tensione Potenza massima

A3FE742CMJ B3FE742CMJ

Pulizia e curaIT AVVERTENZA!

▶ Non sollevare il dispositivo prendendolo per le maniglie.

▶ Non posizionare mai il dispositivo in orizzontale a terra.

Spostamento del dispositivo

1. Togliere tutti gli alimenti e scollegare il dispositivo.

2. Fissare i ripiani e tutte le parti mobili nel frigorifero e nel congelatore servendosi di nastro adesivo.

3. Non inclinare il frigorifero più di 45° per evitare di danneggiare il sistema refrigerante.

Pulizia e curaIT Molti dei problemi più ricorrenti possono essere risolti senza competenze speciche. In caso di prob-

lemi controllare tutte le possibilità indicate e attenersi alle seguenti istruzioni prima di contattare il

servizio post vendita. Cfr. ASSISTENZA CLIENTI.

Problema Possibile causa Possibile soluzione

• La spina non è collegata alla presa di

• Il dispositivo si trova nel ciclo di sbri-

• Inserire la spina nella presa.

• Si tratta di una condizione normale

per un frigorifero con funzione di

sbrinamento automatica

Il dispositivo funziona

pure funziona per pe-

riodi di tempo troppo

• La temperatura interna o esterna è

• Il dispositivo è stato spento per lunghi

• Una porta o un cassetto del dispositivo

non è stato chiuso correttamente.

• La porta o il cassetto sono stati ap-

erti con eccessiva frequenza o troppo

• L’impostazione di temperatura per lo

scomparto del congelatore è troppo

• La guarnizione della porta o del cas-

setto è sporca, usurata, rotta o non è

posizionata correttamente.

• Non è garantito il livello adeguato di cir-

colazione dell’aria.

• In questo caso, è normale che il dis-

positivo funzioni più a lungo.

• Di norma, sono necessarie dalle 8

alle 12 ore per consentire un raffred-

damento completo del dispositivo.

• Chiudere la porta, o il cassetto, e gar-

antire che il dispositivo si trovi su una

supercie piana e che non vi siano

alimenti o contenitori che bloccano

• Non aprire le porte o i cassetti con

eccessiva frequenza.

• Impostare la temperatura a un liv-

ello superiore no a che non si ot-

terrà una temperatura soddisfacente

all’interno del frigorifero. Sarà nec-

• Pulire la guarnizione della porta o del

cassetto, o provvedere alla loro sos-

tituzione da parte del servizio clienti.

• Garantire un livello di ventilazione

La parte interna del

frigorifero è sporca e/o

emette cattivi odori.

• La parte interna del frigorifero deve

• All’interno del frigorifero sono conservati

alimenti che emettono odori forti.

• Pulire l’interno del frigorifero.

• Avvolgere completamente gli ali-

▶ Prima di eseguire qualunque intervento di manutenzione, spegnere l’apparecchio ed estrarre la

▶ Gli interventi di manutenzione sulla strumentazione elettrica vanno eseguiti unicamente da elettri-

cisti esperti, dato che l’esecuzione di riparazioni in modo non adeguato può causare gravi danni

alla strumentazione.

▶ Un’alimentazione danneggiata va sostituita unicamente dal produttore, dal suo agente di servizio

o da persone qualicate al ne di evitare pericoli.

Guida alla risoluzione dei problemiIT Problema Possibile causa Possibile soluzione

All’interno del disposi-

tivo non c’è abbastan-

• La temperatura è impostata su un

livello troppo alto.

• I cibi troppo caldi sono stati conservati.

• Sono stati inseriti troppi alimenti con-

• I prodotti sono troppo vicini tra loro.

• Una porta o un cassetto del dispositivo

non è stato chiuso correttamente.

• La porta o il cassetto sono stati ap-

erti con eccessiva frequenza o troppo

• Resettare la temperatura.

• Lasciare sempre che gli alimenti si

raffreddino prima di riporli all’interno

• Conservare sempre piccole quantità

• Lasciare sempre uno spazio fra i

diversi alimenti, per consentire il

• Chiudere la porta e/o il cassetto.

• Non aprire le porte o i cassetti con

eccessiva frequenza.

all’interno del disposi-

• La temperatura è impostata su un livello

• La funzione Super freeze/Super cool

viene attivata o funzione da troppo

• Resettare la temperatura.

• Disattivare la funzione Super freeze/

Formazione di umidità

all’interno dello scom-

• Il clima è troppo caldo e troppo umido.

• Una porta o un cassetto del dispositivo

non è stato chiuso correttamente.

• La porta o il cassetto sono stati ap-

erti con eccessiva frequenza o troppo

• I contenitori di alimenti o liquidi sono

• Aumentare la temperatura.

• Chiudere la porta e/o il cassetto.

• Non aprire le porte o i cassetti con

eccessiva frequenza.

• Lasciare che gli alimenti caldi si raf-

freddino a temperatura ambiente, e

coprire gli alimenti liquidi.

L’umidità si accumula

sulla supercie esterna

del frigorifero o fra le

porte/fra la porta e il

• Il clima è troppo caldo e troppo umido.

• La porta o il cassetto non sono chiusi

saldamente. L’aria fredda all’interno

del dispositivo e l’aria calda all’esterno

• Si tratta di una condizione normale

con climi umidi. Ciò varierà al vari-

are del livello di umidità.

• Vericare che la porta e il cassetto

siano chiusi saldamente.

Ghiaccio duro e gelo

nello scomparto con-

• I cibi non sono stati confezionati in

• Una porta o un cassetto del dispositivo

non è stato chiuso correttamente.

• La porta o il cassetto sono stati ap-

erti con eccessiva frequenza o troppo

• La guarnizione della porta o del cas-

setto è sporca, usurata, rotta o non è

posizionata correttamente.

• Qualcosa all’interno impedisce la chiu-

sura corretta del cassetto o della porta.

• Conservare sempre bene i vari cibi.

• Chiudere la porta e/o il cassetto.

• Non aprire le porte o i cassetti con

eccessiva frequenza.

• Pulire la guarnizione della porta o del

cassetto, o provvedere alla loro sos-

tituzione con altre guarnizioni nuove.

• Riposizionare i ripiani, i supporti

sulle porte o i contenitori interni per

consentire la chiusura della porta o

Guida alla risoluzione dei problemiIT Problema Possibile causa Possibile soluzione

Il dispositivo emette

• Il dispositivo non era appoggiato su una

• Il dispositivo tocca alcuni oggetti nelle

immediate vicinanze.

• Regolare i piedini e livellare il dis-

• Togliere gli oggetti nelle immediate

• - • Non si tratta di un’anomalia di fun-

Si sentirà un allarme

• La porta dello scomparto frigorifero è

• La temperatura nel vano congelatore è

• Chiudere la porta o silenziare

l’allarme manualmente.

• L’allarme è normale al primo avvio,

data la presenza di una temperatura

relativamente più alta. Sarà possi-

bile decidere di silenziare l’allarme

manualmente (cfr. sezione USO).

Si sentirà un debole

• Il sistema anti-condensa è in funzione • In questo modo si evita la conden-

sa. Non si tratta di un’anomalia di

Il sistema di illuminazi-

one un raffreddamento

interno non funziona.

• La spina non è collegata alla presa di

• Il sistema di alimentazione non è intatto.

• Una delle lampade LED non funziona.

• Inserire la spina nella presa.

• Controllare il sistema di alimentazi-

one della stanza. Contattare la so-

• Rivolgersi all’assistenza clienti per

la sostituzione della lampada.

Interruzione di corrente

In caso di black out, gli alimenti dovrebbero rimanere al fresco in modo sicuro per all’incirca 16 ore.

Attenersi alle seguenti indicazioni durante un black out prolungato, in particolar modo se ciò avviene

▶ Aprire la porta o i cassetti solamente quando ciò è strettamente necessario.

▶ Non collocare alimenti aggiuntivi all’interno della dispositivo durante un blackout.

▶ Qualora sia stata fornita una notica del black out, e il black out si prolunghi per più di 16 ore,

recuperare del ghiaccio e collocarlo in un contenitore sulla parte superiore dello scomparto fri-

▶ Non appena viene ripristinata la corrente, consigliamo di ispezionare immediatamente gli ali-

menti contenuti all’interno.

▶ Dato che in caso di black out la temperatura all’interno del frigorifero aumenta, il periodo di

conservazione, nonché le qualità di commestibilità degli alimenti verranno ridotte. Gli eventuali

alimenti che si scongelano dovranno essere consumati, cotti o nuovamente congelati, ove nec-

essario, subito dopo, al ne di evitare rischi per la salute.

Guida alla risoluzione dei problemiIT Disimballaggio

▶ L’apparecchiatura è pesante. Spostarlo sempre in due.

▶ Conservare tutti i materiali dell’imballaggio fuori dalla portata dei bambini e smaltirli in modo

rispettoso dell’ambiente.

Condizioni ambientali

La temperatura della stanza dovrebbe sempre collocarsi in un intervallo compreso fra i 10°C e i 43°C,

dato che può inuenzare la temperatura all’interno del dispositivo stesso nonché il suo consumo sul

piano energetico. Non installare il dispositivo vicino ad altri dispositivi che emettono calore, quali ad

esempio forni e frigoriferi, isolamento.

Possibilità di invertire la porta

(Solo il modello A3FE742CMJ,C3FE744CMJ e C3FE744CWJ)

Prima di ssare denitivamente il dispositivo, vericare che le cerniere delle porte siano posizionate in

modo adeguato. Ove necessario, cfr. la sezione POSSIBILITÀ DI INVERTIRE LA PORTA.

Requisiti a livello di spazio

Spazio richiesto quando la porta è aperta:

▶ L’apparecchiatura è pesante. Spostarlo sempre in due.

▶ Conservare tutti i materiali dell’imballaggio fuori dalla portata dei bambini e smaltirli in modo

rispettoso dell’ambiente.

Sezione trasversale ventilazione

Al ne di raggiungere un livello adeguato di ventilazione del

dispositivo per ragioni di sicurezza, sarà necessario rispettare

le informazioni relativamente alla sezione trasversale della

ventilazione. 200 mm100 mm100 mm 29

InstallazioneIT Tempo d‘attesa L’olio di lubricazione si trova nella capsula del compressore e garantisce un funzionamento senza bisogno di interventi di manutenzione. Questo olio può attraversare il tubo chiuso se il trasporto viene eseguito col dispositivo inclinato. Prima di collegare il dispositivo alla sorgente di alimentazione sarà nec-essario attendere 2 ore, afnché l’olio rientri all’interno della capsula.

Allineamento dell’apparecchiatura L’apparecchiatura dovrebbe essere collocato su una supercie piatta e resistente. 1. Inclinare il dispositivo leggermente all’indietro.2. Impostare i piedini al livello desiderato.Vericare che la distanza dalla parete, sul lato cerniere, sia di almeno 100 mm per consentire alla porta di aprirsi in modo adeguato.3. Sarà possibile vericare la stabilità andando ad agire in modo alternato sulle diagonali. Questo leggero movimen-to dovrebbe essere lo stesso in entrambe le direzioni. In caso contrario, il telaio si potrebbe inclinare; la conseg-uenza sarebbero dei danni alle guarnizioni delle porte, che a loro volta causerebbero perdite. Una leggera incli-nazione verso la parte posteriore facilita la chiusura della porta.max 45°1. 2. 3.

AVVERTENZA! Per evitare rischi, rivolgersi all’assistenza clienti per sostituire un cavo di alimentazione danneggiato (cfr. scheda garanzia). Collegamento elettrico Prima di ogni collegamento, vericare che: ▶ la sorgente di alimentazione, la presa e il fusibile siano adeguati alla targhetta informativa.

▶ la presa di alimentazione sia dotata di messa a terra e non vi siano collegate ciabatte o prolunga.

▶ il cavo di alimentazione e la presa siano conformi a quanto indicato. Collegare la spina a una presa domestica debitamente dotata di messa a terra. 30

InstallazioneIT Possibilità di invertire la porta

(Solo il modello A3FE742CMJ,C3FE744CMJ e C3FE744CWJ)

Prima di collegare il dispositivo alla sorgente di alimentazione, consigliamo di vericare che sia pos-

sibile invertire la porta da destra, come viene consegnato il prodotto, a sinistra, qualora ciò sia neces-

sario conformemente alla posizione di installazione nonché all’usabilità del dispositivo.

▶ L’apparecchiatura è pesante. Sarà necessario essere in due per eseguire l’inversione della porta.

▶ Prima di qualsiasi operazione, scollegare il dispositivo dalla presa di corrente.

▶ Non inclinare il dispositivo più di 45° al ne di evitare danni al sistema di raffreddamento.

1. Fornire gli strumenti necessari.

2. Scollegare il dispositivo.

3. Togliere il dispositivo di ssaggio del coperchio

4. Togliere la piastra anteriore del corpo

5. Togliere la piastra posteriore della porta superiore.

6. Togliere la copertura della cerniera.

7. Scollegare il cavo di collegamento

8. Svitare la cerniera superiore.

9. Sollevare la porta superiore allentata, facendo attenzi-

one, no a toglierla dalla cerniera inferiore.

10. Capovolgere la porta superiore e cambiare la posizione

del tamburo della cerniera sul lato inferiore della porta.

11. Cambiare lo stop della porta dalla posizione attuale al

12. Svitare la cerniera inferiore della porta superiore. 1. 2.3. 4. 5.

13. Modicare le posizioni dei tappi e della vite sul lato.

Dopo aver sostituito la porta controllare che le guarnizioni

siano posizionate correttamente sull’alloggiamento e che tutte

le viti siano saldamente ssate.

I passaggi successivi (a-f) sono necessari solo per il

modello C3FE744CMJ e C3FE744CWJ:

a Togliere la porta inferiore

b Modicare le posizioni del tappo sulla parte superiore

della porta inferiore.

c Modicare lo stop porta sulla parte inferiore della porta

inferiore dalla posizione attuale no al lato opposto

d Svitare la cerniera inferiore

e Estrarre le nuove cerniere dal sacchetto degli acces-

sori e avvitare la nuova cerniera inferiore all’altro lato

dell’apertura della porta.

f Sollevare la porta inferiore con attenzione sulla cerniera

inferiore di modo che il perno ruoti sul tamburo della cerni-

14. Estrarre le nuove cerniere dal sacchetto degli acces-

sori e avvitare la nuova cerniera inferiore della porta

superiore all’altro lato dell’apertura della porta.

Solo per il modello C3FE744CMJ e C3FE744CWJ Vericare che il perno giri nel tamburo della cerniera della

15. Sollevare la porta con attenzione sulla cerniera inferiore

di modo che il perno ruoti sul tamburo della cerniera.

16. Fissare la cerniera superiore servendosi di viti.

17. Mettere il cavo di collegamento lungo il copri-cerniera

(nel sacchetto degli accessori) e collocarlo sulla cerni

18. Collegare il cavo di collegamento e inserirlo

19. Sostituire la piastra e il coperchio, ssare con viti e re-

inserire i dispositivi di ssaggio (cfr. g. 3).

InstallazioneIT Scheda prodotto conformemente a normativa UE numero 1060/2010

Identicatore modello A3FE742CMJ B3FE742CMJ C3FE744CMJ C3FE744CWJ Categoria del modello

Frigorifero-congelatore

Classe di efcienza energetica A++

Consumo di energia annuale (kWh/anno)

Volume di conservazione raffreddamento (L)

Volume di conservazione congelamento

Valutazione a stelle ****

Temperatura degli altri scomparti > 14°C Non applicabile

Sistema senza gelo Frostfree

Sicurezza in caso di blackout (h)

Capacità di congelamento (kg/24h)

Questo dispositivo è stato pensato per es-

sere usato a una temperatura ambiente

compresa fra 10 °C e 43°C.

sulla base dei risultati di test standard per 24 ore. Il consumo effettivo di energia dipenderà dalla

modalità d’uso nonché dalla sua ubicazione.

Dati tecnici aggiuntivi

Tensione / Frequenza 220-240V ~/ 50Hz

Corrente in ingresso (A)

Fusibile principale (A)

Dati tecniciIT Servizio di assistenza

Consigliamo di fare riferimento alla nostra Assistenza Clienti Haier; consigliamo inoltre di servirsi di

componenti originali.

In caso di problemi col dispositivo, controllare come prima cosa la sezione GUIDA ALLA RISOLUZI-

Qualora non fosse possibile trovare una soluzione, contattare

▶ il proprio rivenditore locale

▶ il nostro servizio di Assistenza Clienti europeo (cfr. i numeri elencati qui di seguito) o

▶ l’Assistenza Clienti all’indirizzo www.haier.com da dove sarà possibile attivare la richiesta di as-

sistenza oltre che leggere la Domande Più Frequenti.

Per contattare il nostro Servizio, vericare di disporre dei seguenti dati.

Le informazioni si trovano sulla targhetta.

Modello _____________

Numero seriale _____________

Consigliamo inoltre di controllare la Scheda Garanzia fornita in dotazione col prodotto qualora si debba

fare ricorso alla garanzia.

Call Center Assistenza Clienti Europa

Paese* Numero di telefono Costi

Haier Italy (IT) 199 100 912

Haier Spagna (ES) 902 509 123

Haier Germania (DE) 0180 5 39 39 99

• 14 Ct/Min linea ssa

Haier Austria (AT) 0820 001 205

• max 20 Ct/Min tutti gli altri

Haier Regno Unito (UK) 0333 003 8122

Haier Francia (FR) 0980 406 409

* Per gli altri paesi rimandiamo al sito www.haier.com

La parte interior del
