MANUALE UTENTE AFL631CX HAIER

Istruzioni per l’uso

Condizioni di garanzia 2

INOX INOX AssistanceHAIER

3. CARATTERISTICHE APPARECCHIATURA 3

Condizioni di funzionamento 3

Descrizione apparecchiatura 3

INOX INOX AssistanceHAIER

Precauzioni di sicurezza 4

Scheda sicurezza gas R600a 6

Smaltimento e dismissione 6

INOX INOX AssistanceHAIER

Trasporto e disimballo 7

Pulizia prima dell’uso 8

Collegamento elettrico 8

INOX INOX AssistanceHAIER

Descrizione funzioni frigorifero e congelatore 9

Descrizione funzioni frigorifero e congelatore 11

Consigli per la conservazione dei cibi: frigorifero/congelatore 12

INOX I N O X AssistanceHAIER

Reversibilità porta17

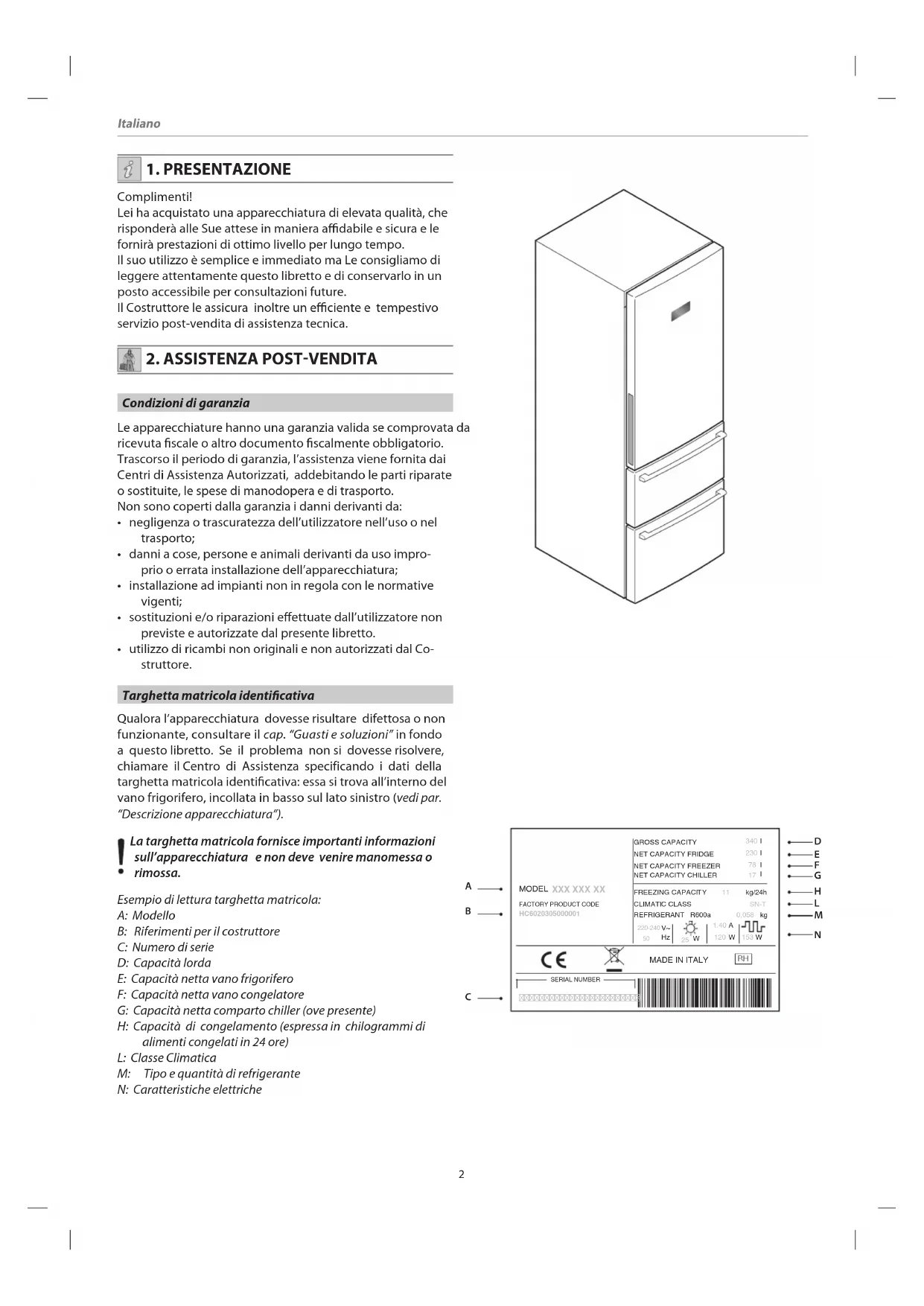

1. PRESENTAZIONE Complimenti!

Lei ha acquistato una apparecchiatura di elevata qualità, che

risponderà alle Sue attese in maniera adabile e sicura e le

fornirà prestazioni di ottimo livello per lungo tempo.

Il suo utilizzo è semplice e immediato ma Le consigliamo di

leggere attentamente questo libretto e di conservarlo in un

posto accessibile per consultazioni future.

Il Costruttore le assicura inoltre un eciente e tempestivo

servizio post-vendita di assistenza tecnica.

2. ASSISTENZA POSTVENDITA Condizioni di garanzia

Le apparecchiature hanno una garanzia valida se comprovata da

ricevuta scale o altro documento scalmente obbligatorio.

Trascorso il periodo di garanzia, l’assistenza viene fornita dai

Centri di Assistenza Autorizzati, addebitando le parti riparate

o sostituite, le spese di manodopera e di trasporto.

Non sono coperti dalla garanzia i danni derivanti da:

• negligenzaotrascuratezzadell’utilizzatorenell’usoonel

• danniacose,personeeanimaliderivantidausoimpro-

• installazioneadimpiantinoninregolaconlenormative

• sostituzionie/oriparazionieettuatedall’utilizzatorenon

previste e autorizzate dal presente libretto.

• utilizzodiricambinonoriginalienonautorizzatidalCo-

Targhetta matricola identicativa

Qualora l’apparecchiatura dovesse risultare difettosa o non

funzionante, consultare il cap. “Guasti e soluzioni” in fondo

a questo libretto. Se il problema non si dovesse risolvere,

chiamare il Centro di Assistenza specificando i dati della

targhetta matricola identicativa: essa si trova all’interno del

vano frigorifero, incollata in basso sul lato sinistro (vedi par.

“Descrizione apparecchiatura”).

La targhetta matricola fornisce importanti informazioni

sull’apparecchiatura e non deve venire manomessa o

Esempio di lettura targhetta matricola:

B: Riferimenti per il costruttore

E: Capacità netta vano frigorifero

F: Capacità netta vano congelatore

G: Capacità netta comparto chiller (ove presente)

H: Capacità di congelamento (espressa in chilogrammi di

alimenti congelati in 24 ore)

M: Tipo e quantità di refrigerante

N: Caratteristiche elettriche

A B C D E F G H L M N MODELXXX XXX XXFACTORY PRODUCT CODE HC6020305000001

Condizioni di funzionamento

Il corretto funzionamento dell’apparecchiatura e le temperature

dirareddamento econservazionesono garantite soloalle

seguenti condizioni di funzionamento:

• temperaturadellastanzaincuisitroval’apparecchiatura

conforme alla classe climatica indicata nella targhetta

• umiditàrelativamassimaambiente:90%;

• posizionamentodell’apparecchiaturalontanodafontidi

calore (es. forni, caloriferi, raggi diretti del sole, ecc..);

• posizionamentodell’apparecchiaturaalriparodaagenti

• manutenzioneordinariaperiodicaeettuataseguendole

indicazioni riportate nel presente manuale;

• aperture di ventilazione nell’involucro dell’apparecchio

libere da ostruzioni;

• correttainstallazione(es.livellamento,portataimpianto

adeguata ai dati della targhetta matricola).

Descrizione apparecchiatura

Di seguito forniamo una dettagliata descrizione

dell’apparecchiatura da Lei acquistata.

F: Targhetta matricola

G: Cassetto conservazione frutta/verdura

H: Vaschetta ghiaccio

I: Vassoio cassetto freezer

L: Cassetto interno freezer

N: Ripiano in vetro (2 componenti)

O: Balconcino chiuso

Q: Ferma-bottiglie (due componenti)

R: Balconcino porta - bottiglie

S: Balconcino piccolo

Gli accessori illustrati in gura sono presenti in diversi

modelli.Cipossonoesseredellelievidierenzetraquestie

quelli presenti nel proprio frigorifero.

4. SICUREZZA Precauzioni di sicurezza

Consigli di carattere generale per ottimizzare il funziona-

• Èmoltoimportante cheilpresentelibrettod’istruzione

sia conservato assieme all’apparecchiatura per qualsiasi

futura consultazione. Nel caso di vendita o cessione ad

altra persona, assicurarsi che il libretto sia fornito assieme

all’apparecchiatura, permettendo così al nuovo utente di

conoscerne il funzionamento e le relative avvertenze.

• QuesteavvertenzesonostateredatteperlaVostrasicurezza:

Vipreghiamodunquedileggerleattentamenteprimadi

installare ed utilizzare l’apparecchiatura.

• Sel’apparecchiatura,duranteiltrasporto,vienesistemata

in posizione orizzontale è possibile che l’olio contenuto nel

compressore deuisca nel circuito refrigerante. Si consiglia

pertanto di lasciare l’apparecchiatura in posizione verticale

per almeno 2 ore prima della messa in funzione, per dar

modo all’olio di deuire nel compressore.

• Dopoaver disimballato l’apparecchiatura,controllatela

attentamente ed installatela seguendo le indicazioni del

capitolo relativo: se si rileva qualche anomalia, spegnere

l’apparecchiatura e seguire la procedura indicata nel cap.

“Assistenza post-vendita”.

• Primadiqualsiasioperazionedimanutenzioneordinariae

straordinaria staccare l’alimentazione dell’apparecchiatura;

tale operazione va eseguita evitando assolutamente di tirare

la spina per il cavo. Controllare inoltre che il cavo non sia

danneggiato; in tal caso contattare un Centro di Assistenza.

Se l’apparecchiatura è stata spostata, una volta riposizionata

controllare che il cavo di alimentazione non resti schiacciato

ATTENZIONE: gli apparecchi sono dotati di gas

refrigeranteISOBUTANO(R600a).Iltrasportoegli

eventuali spostamenti dell’apparecchiatura devono

avvenire prestando la massima attenzione, affinché

l’apparecchiatura stessa non subisca colpi o scuotimenti

eccessivi. La mancata osservanza della norma appena

indicata potrebbe rendere l’apparecchio non funzionante;

il danneggiamento del circuito di refrigerazione con

possibile fuoriuscita di gas refrigerante, potrebbe produrre

rischi d’esplosioni causate da scintille o amme esterne. Non

metteteinfunzionepernessunmotivoilVostroapparecchio

se esso appare danneggiato. In caso di danni, contattare il

Servizio Assistenza, aerare il locale in cui si trova l’apparecchio

ed evitare amme o interventi sull’apparecchio.

• Primadi collegarel’apparecchiatura allarete elettrica

accertarsi che la portata dell’impianto sia adeguata ai dati

di targa presenti sulla targhetta matricola. Ogni eventuale

modica che si rendesse necessaria all’impianto elettrico

domestico, per poter installare l’apparecchiatura, dovrà

essere eseguito da personale qualicato.

Se l’apparecchiatura viene spostata dalla sua

posizione abituale, tenere presente che, anche dopo

aver staccato l’alimentazione, per qualche tempo i

componenti che sono posti sul retro dell’apparecchiatura,

possono essere molto caldi.

L’apparecchiatura non è progettata per essere inseri-

ta in una struttura da incasso. Un’aerazione insu-

ciente comporterà sicuramente un cattivo funzionamento

e danni all’apparecchiatura.

ATTENZIONE: durante il normale funzionamento e la

manutenzione ordinaria, evitare assolutamente di:

- usare apparecchi elettrici all’interno degli scomparti per

la conservazione dei cibi congelati dell’apparecchio;

- usare dispositivi meccanici o altri mezzi per accelerare il

processo di sbrinamento diversi da quelli raccomandati

- appoggiare oggetti fragili, pesanti o instabili sopra

ATTENZIONE: Il carico massimo del portabottiglie è

La temperatura all’interno del frigorifero e del conge-

latore potrebbe subire piccoli sbalzi; queste apparec-

chiature non sono quindi adatte alla conservazione di

prodotti (es. medicinali) per i quali deve essere garantita

una temperatura stabile.

ATTENZIONE: quest’apparecchiatura è stata

progettata per essere utilizzata da persone adulte,

ed è destinata unicamente ad uso domestico per la

conservazione e/o congelazione degli alimenti. Fare

attenzione, quindi, che i bambini non si avvicinino con

l’intento di giocarvi, che non si siedano sui cassetti e che

evitino di appendersi alle porte dell’apparecchio.

ATTENZIONE: Non introdurre nell’apparecchiatura

sostanze a rischio di esplosioni, contaminanti o

ATTENZIONE: Non mettere mai nello scompartimento

a bassa temperatura (congelatore) bibite gassate o

bottiglie d’acqua: potrebbero esplodere. Inoltre si consiglia

vivamente di non introdurre mai liquidi o alimenti caldi

all’interno dell’apparecchiatura e di non riempire no all’orlo

i recipienti. Pertutti gli altriconsigli diconservazione

consultare il cap. “Uso”.

ATTENZIONE: La portata massima di ogni cassetto

freezerèpariakg30.

- non superare questo limite di carico;

- non superare il livello denito della linea di carico, indicato

Scheda sicurezza gas R600a

Misure in caso di fuoriuscita accidentale

Lasciar evaporare il materiale a condizione che vi sia una

ventilazione adeguata.

Comportamento del gas

Il gas è altamente inammabile; evitare nel modo più assoluto

quindi il contatto con amme libere e superci calde.

IlgasR600a èpiùpesantedell’aria, equindiè possibilela

formazione di concentrazioni elevate vicino al suolo dove la

ventilazione generale è scarsa.

Allontanare il soggetto esposto dalla zona inquinata e portarlo

in un luogo caldo e ben ventilato.

Esposizioni prolungate possono causare principio di asssia

epossibileperditadiconoscenza. Praticarelarespirazione

articiale se necessario, e nei casi più gravi somministrare

ossigeno sotto stretto controllo medico.

Contatto con la pelle

E’ improbabile che il contatto occasionale con la pelle, risulti

pericoloso, per assorbimento cutaneo. Nel caso ciò avvenga:

lavare abbondantemente la zona interessata.

Gli schizzi di liquido ed il liquido nebulizzato possono produrre

ustioni da gelo: irrorare abbondantemente con acqua la parte

interessata e ricorrere al medico per il trattamento di eventuali

Contatto con gli occhi

Irrigare abbondantemente con acqua a palpebre ben aperte e

ricorrere al più presto alle cure di un medico specialista.

Si consiglia comunque di consultare il proprio medico

inseguitoalcontattooall’inalazionedelgasR600a.

Smaltimento e dismissione

Ai sensi dell’art. 13 del Decreto Legislativo

25 luglio 2005, n. 151 “Attuazione delle

Direttive 2002/95/CE, 2002/96/CE e

2003/108/CE, relative alla riduzione dell’uso

di sostanze pericolose nelle apparecchiature

elettriche ed elettroniche, nonché allo

smaltimento dei riuti”.

Il simbolo del cassonetto barrato riportato sull’apparecchiatura

o sulla sua confezione indica che il prodotto alla ne della propria

vita utile deve essere raccolto separatamente dagli altri riuti.

L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a

nevitaagliidoneicentridiraccoltadierenziatadeiriuti

elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore

al momento dell’acquisto di una nuova apparecchiatura di tipo

equivalente, in ragione di uno a uno.

Prestate attenzione affinché il vecchio apparecchio sia

trasportato al punto di raccolta per il suo smaltimento senza

cheilcircuitodirareddamentovengadanneggiato.Sarete

così sicuri di prevenire uscite incontrollate del refrigerante.

I dati relativi al refrigerante sono riportati sulla targa

Il cicloisopentano, sostanza non nociva all’ozono, è usato come

espandente per la schiuma isolante.

L’adeguata raccolta differenziata per l’avvio successivo

dell’apparecchiatura dismessa al riciclaggio, al trattamento e

allo smaltimento ambientalmente compatibile contribuisce

favorisceilreimpiegoe/oriciclodeimaterialidicuiècomposta

Lo smaltimento abusivo del prodotto da parte dell’utente

comporta l’applicazione delle sanzioni di cui alla corrente

Perinformazionipiùdettagliateinerentiisistemidiraccolta

disponibili, rivolgersi al servizio locale di smaltimento riuti.

Vi ringraziamo per il Vostro contributo alla tutela

Si raccomanda di tagliare il cavo di alimentazione prima

di portare l’apparecchiatura ai centri di raccolta.

Rendere inutilizzabile la chiusura della porta (asportando

le guarnizioni): o meglio ancora smontare la porta al ne

di evitare che, per esempio, un bambino rischi di

rimanere chiuso all’interno giocando.7

5. INSTALLAZIONE Trasporto e disimballo

Se l’apparecchiatura, durante il trasporto, viene sistemata

in posizione orizzontale è possibile che l’olio contenuto nel

compressore deuisca nel circuito refrigerante. Si consiglia

pertanto di lasciare l’apparecchiatura in posizione verticale

per almeno 2 ore prima della messa in funzione, per dar modo

all’olio di deuire nel compressore.

Rimuovere l’imballo esterno, togliere la pellicola protettiva, ove

presente, dalle superfici dell’apparecchiatura, pulire l’esterno

dell’apparecchiatura con prodotti specifici evitando l’uso di

raschietti o panni abrasivi che potrebbero irrimediabilmente

danneggiare le superfici.

Togliere con attenzione tutti i fogli ed i nastri adesivi

dall’apparecchiatura e dalla porta, le eventuali parti di

Prelevare dall’interno dell’apparecchio idocumenti e gli

accessori esistenti.

Il materiale di imballo è riciclabile ed è contrassegnato

dal simbolo del riciclaggio.

Per lo smaltimento seguire le normative locali. Il

materiale di imballaggio (sacchetti plastica, parti in

polistirolo, ecc…) deve essere tenuto fuori dalla portata

dei bambini in quanto potenzialmente fonte di

Controllate attentamente l’apparecchiatura: se si rileva qualche

anomalia, non installatela e seguire la procedura indicata nel

cap. “Assistenza post-vendita”.

Il luogo scelto per il posizionamento deve soddisfare le

indicazioni fornite nel par. “Condizioni di funzionamento”,

deve avere un fondo stabile e di portata adeguata al peso

dell’apparecchiatura.

Inoltre si deve tener conto delle distanze da rispettare per

il corretto funzionamento dell’apparecchiatura e per i suoi

Livellare l’apparecchiatura mediante i piedini: mantenendo

l’apparecchiatura leggermente sollevata dal pavimento si

facilita una buona circolazione d’aria sul condensatore.

In queste condizioni si avrà un funzionamento ottimale del

circuito refrigerante.

Le maniglie dei cassetti freezer sono fornite smontate: per il

loro montaggio fare riferimento alla figura a lato.

1. Avvitare i connettori filettati (A) nelle sedi dei cassetti

2. Alloggiare i grani filettati (C) nelle sedi presenti all’estremità

inferiore della maniglia (B) ed inserire la stessa sui connettori

3. Avvitare completamente i grani filettati (C) usando la chiave

esagonale (D) in dotazione.

Pulizia prima dell’uso

Accertarsi di aver tolto dall’interno dell’apparecchiatura tutti

i nastri adesivi che tengono fermi gli accessori, pulire tutte

le parti interne con acqua tiepida e sapone neutro, aceto o

bicarbonato di sodio, allo scopo di togliere il caratteristico odore

di nuovo, asciugare poi accuratamente.

Nonusare detersivi e/opolveri abrasive,a basedisoda,o

solventi che potrebbero danneggiare le finiture.

Collegamento elettrico

Assicurarsi, prima di inserire la spina nella presa di corrente,

corrispondano a quelle dell’impianto domestico (è ammessa

un’oscillazioneda-6%a+6%sullatensionenominale;per

il funzionamento a tensioni diverse si dovrà ricorrere ad un

autotrasformatore di adeguata potenza);

• Ilcavoe laspinanonsianodanneggiatioschiacciatida

• ilcavodialimentazionenonsiaeccessivamentetirato:non

sono ammesse prolunghe per raggiungere la presa.

ATTENZIONE: l’apparecchio non va allacciato a

raddrizzatori (ad esempio ad impianti solari) e non deve

essere collegato tramite prolunga.

ATTENZIONE: è indispensabile collegare l’apparecchio

ad un’efficiente presa di terra.

A tale scopo, se la presa di corrente dell’impianto domestico non

fosse collegata a terra, allacciare l’apparecchio ad un efficiente

impianto di terra a parte, conformemente alle norme vigenti,

consultando un tecnico specializzato.

Il Costruttore declina ogni responsabilità nel caso in cui questa

norma antinfortunistica non fosse rispettata.

Quest’apparecchiatura è conforme alle seguenti direttive

6. USO Descrizione funzioni frigorifero e congelatore

Alimentazione iniziale della corrente

Quandoilfrigoriferoèalimentato,l’indicatore(A10)s’illumina.

Le temperature dei vani si visualizzano sul display come “-” a

causadell’altatemperaturapresentenell’interno.Verràemesso

unsegnaleacusticod’allarme.Premereiltasto(A9)eilsegnale

acusticocesserà,mentrel’indicatore(A9)rimaneacceso.Dopo

che la temperatura si è abbassata ad un determinato livello,

le temperature del frigorifero e del congelatore visualizzate

sul display indicheranno rispettivamente “5” e “-18” come da

impostazioni predefinite dalla fabbrica.

Impostazione della temperatura nel vano frigorifero

Premere iltasto(A4) o(A5)perimpostare latemperatura

del frigorifero: l’indicatore corrispondente lampeggerà

consentendo di impostare la temperatura da 2°C a 8°C.

L’impostazione verrà confermata automaticamente 5 secondi

dopo la conclusione dell’operazione oppure premendo un

qualsiasi altro tasto.

Impostazione della temperatura nel vano congelatore

Premere iltasto (A6)o (A7)per impostare la temperatura

del congelatore: l’indicatore corrispondente lampeggerà

consentendo di impostare la temperatura da -16°C a -24°C.

L’impostazione verrà confermata automaticamente 5 secondi

dopo la conclusione dell’operazione oppure premendo un

qualsiasi altro tasto.

Super rareddamento (Super Cool)

Perattivarequestafunzionepremereiltasto(A3)diSuper

raffreddamento (Super Cool); così facendo si illuminerà

anche l’indicatore corrispondente. Questa funzione verrà

automaticamente disattivata quando la temperatura scenderà

al livello minimo. È possibile disattivare questa funzione

premendo nuovamente il tasto (A3).

In questa modalità non è possibile impostare la temperatura

nel vano frigorifero e la funzione Holiday.

Super congelamento (Super freeze)

Per attivare questa funzione premere il tasto (A8) di

Supercongelamento (Super freeze); così facendo si illuminerà

anche l’indicatore corrispondente. Questa funzione si disattiva

automaticamenteentro72ore.Èpossibiledisattivarequesta

funzione premendo nuovamente il tasto (A8).

In questa modalità non è possibile impostare la temperatura

nel vano congelatore.

Perattivarequestafunzionepremereiltasto(A2).

In modalità Holiday, il frigorifero lavorerà ad una temperatura

superiore a +10°C(si consigliadirimuoveregli alimenti

deperibili dal vano frigo e chiudere la porta dello stesso

dopo aver attivato questa funzione). La temperatura del vano

frigoriferoverràindicata con“-”.Premeredinuovoiltasto

(A2), l’indicatore corrispondente si spegnerà e il frigorifero

commuterà nello stato a controllo normale.

In questa modalità è possibile impostare la funzione

Super congelamento (Super Freeze) ela funzione Super

rareddamento(SuperCool).Inquest’ultimocasolafunzione

Holiday viene disattivata automaticamente.

Controllo del display

Lo schermo del display si spegnerà automaticamente 1

min. dopoil terminedell’operazione. Può essereriacceso

con l’apertura della porta o la pressione di qualunque tasto

A2: PulsantefunzioneHoliday

A8: PulsanteSupercongelamento(SuperFreeze)

A9: Pulsanteeliminazionesuonodiallarme

A10:Pulsantealimentazione

TF: Temperaturafrigorifero

TC: Temperatura congelatore10

Allarme di porta aperta

Quando la porta del frigorifero rimane aperta per più di 3 min.,

verràemessounsegnaleacustico:3bipogni30secondi.Il

segnale acustico può essere disattivato chiudendo la porta, o

premendo un tasto qualsiasi.

Se la porta rimane aperta verrà ripristinata la luminosità del

displayesaràvisualizzatol’indicatorediallarme(A9).Dopo7

minuti della apertura della porta del frigorifero, la luce interna

si spegnerà automaticamente. Si riaccenderà dopo aver chiuso

e aperto nuovamente la porta.

Allarme di temperatura eccessiva

Quando la temperatura nel vano congelatore sale oltre ad un

determinatolivello,l’indicatoreluminosodelpulsante(A9)

lampeggia e verrà emesso un segnale acustico (1 bip al secondo).

Il segnale acustico cesserà quando la temperatura nel vano

congelatore raggiungerà il livello denito, o premendo un tasto

qualsiasi:l’indicatore(A9)rimarràaccesonoalraggiungimento,

all’interno dei vani, della temperatura impostata.

Spegnimento del vano frigorifero

Tenendopremutoiltasto(A1)per3secondigliindicatori(TF)e

(A1) si spegneranno e il vano frigorifero verrà spento, mentre il

vanocongelatorelavoranormalmente.Perriaccendereilvano

frigorifero tenere premuto di nuovo il tasto (A1) per 3 secondi:

l’indicatore corrispondente s’illuminerà, e l’icona che indica la

temperatura del vano frigorifero si ripristinerà.

Spegnimento dell’apparecchiatura

Tenendopremuto iltasto(A10)per3 secondi, l’indicatore

corrispondente si spegnerà, lo schermo del display si spegnerà

e il frigorifero cesserà di lavorare continuando a restare

alimentato dalla rete elettrica.

Perriaccenderel’apparecchiaturatenerepremutodinuovo

il tasto (A10) per 3 secondi, l’indicatore corrispondente

s’illuminerà, lo schermo del display si accenderà e il frigorifero

riprenderà a lavorare normalmente.

Nota:selefunzioniHolidayoSuperrareddamento,elafunzione

Super congelamento erano attive precedentemente allo

spegnimento dell’apparecchiatura, al momento dell’accensione

queste verranno ripristinate.

Indicazione dell’errore

Quandosivisualizza“E”o“F”acausadiunmalfunzionamento,

il frigorifero può ancora garantire la conservazione dei cibi.

Si prega di contattare quanto prima il Centro di Assistenza.11

Descrizione funzioni frigorifero e congelatore

A2: PulsanteSet(MenùFunzioni)

A3: Pulsanteaumentotemperatura

A4: Pulsantediminuzionetemperatura

A5: PulsanteOK-conferma valori impostati

A6: InterruttoreON/OFF B: IndicatoreluminosoSuperCool(Superrareddamento)

C: Indicatore luminoso funzione Holiday

D: Temperatura frigo

E: IndicatoreluminosovanoFrigorifero

F: Indicatore luminoso vano Congelatore

B D F E G H IC A2 A3 A4 A5 A6

Alimentazione iniziale della corrente

Quando il frigorifero è alimentato per la prima volta l’indicatore

(G) si illumina. Le temperature dei vani frigo e freezer si

visualizzano nel display rispettivamente con i simboli “-“ e “- -“

a causa dell’alta temperatura presente all’interno.

A seguire verrà emesso un segnale acustico dall’allarme.

Premereilpulsante(A5)eilsegnaleacusticocesseràmentrela

luce (G) rimarrà accesa no al raggiungimento delle temperature

predenite dalla fabbrica.

Il display ridurrà la sua luminosità dopo un minuto dal termine

dell’ultima operazione.

Impostazione della temperatura nel vano frigorifero

Premere ripetutamente ilpulsante(A2)nchègliindicatori

(D) ed (E) cominciano a lampeggiare contemporaneamente;

premere i tasti (A3) e (A4) per impostare la temperatura da un

valore minimo di 2°C no ad un massimo di 8°C.

Premereilpulsante(A5)perconfermarelatemperaturaimpostata:

gli indicatori (D) ed (E) smetteranno di lampeggiare.

Impostazione della temperatura nel vano congelatore

Premere ripetutamente ilpulsante(A2)nchègliindicatori

(H)ed(F)comincianoalampeggiarecontemporaneamente;

premere i tasti (A3) e (A4) per regolare la temperatura da un

valore minimo di -24°C no ad un massimo di -16°C.

Premereilpulsante(A5)perconfermarelatemperaturaimpostata:

gliindicatori(H)ed(F)smetterannodilampeggiare.

Super rareddamento (Super Cool)

Premere ripetutamenteilpulsante(A2)finchè l’indicatore

(B) comincia a lampeggiare; premere il pulsante (A5) per

confermare l’attivazione della funzione “Super Cool”.

L’indicatore (B) terminerà di lampeggiare e rimarrà acceso.

Questa funzione verrà automaticamente disattivata quando la

temperatura scenderà al livello minimo. E’ possibile disattivare

la funzione ripetendo la procedura di attivazione.

In questa modalità non è possibile impostare la temperatura

nel vano frigorifero e la funzione Holiday.

Super congelamento (Super Freeze)

Premere ripetutamenteilpulsante(A2)finchè l’indicatore

(I) comincia a lampeggiare; premere il pulsante (A5) per

confermarel’attivazionedellafunzione“SuperFreeze”.

L’indicatore (I) terminerà di lampeggiare e rimarrà acceso.

Questa funzione verrà automaticamente disattivata entro 72

ore. E’ possibile disattivare la funzione ripetendo la sequenza

In questa modalità non è possibile impostare la temperatura

nel vano congelatore.

Premere ripetutamenteilpulsante (A2)finchè l’indicatore

(C) comincia a lampeggiare; premere il pulsante (A5) per

confermare l’attivazione della funzione Holiday.

L’indicatore (C) terminerà di lampeggiare e rimarrà acceso.

In modalità Holiday, il frigorifero lavorerà ad una temperatura

superiore a +10 °C (si consiglia di rimuoveregli alimenti

deperibili dal vano frigo e chiudere la porta dello stesso

dopo aver attivato questa funzione). La temperatura del vano

frigoriferoverràindicata con“-”Perdisattivare la funzione

ripetere la procedura di attivazione.

In questa modalità è possibile impostare la funzione Super

congelamento(SuperFreeze)elafunzioneSuperrareddamento

(Super Cool). In quest’ultimo caso la funzione Holiday viene

disattivata automaticamente.

Lo schermo del display ridurrà automaticamente la luminosità

un minuto dopo il termine dell’ultima operazione. La luminosità

verrà ripristinata aprendo la porta o premendo un tasto

qualsiasi. In caso di allarme verrà attivato solamente il segnale

acustico, non verrà modicata la luminosità del display.

Allarme di porta aperta

Quando la porta del frigo rimane aperta per più di tre minuti,

l’indicatore (G) lampeggia e verrà emesso un segnale acustico

di 3 bipogni30sec. Richiudendo laportal’allarme cesserà

el’indicatore(G)sispegnerà. Per escludereilsolosegnale

acustico è possibile premere il pulsante (A5). Dopo 7 minuti della

apertura della porta del frigorifero, la luce interna si spegnerà12

automaticamente. Si riaccenderà dopo aver chiuso e aperto

nuovamente la porta.

Allarme di temperatura eccessiva

Quando la temperatura nel vano congelatore sale oltre ad

un determinato livello, l’indicatore (G) si illumina e verrà

emesso un segnale acustico (1 bip al secondo). Il segnale

acustico cesserà quando la temperatura nel vano congelatore

raggiungerà il livello denito: l’indicatore (G) rimarrà acceso

no al raggiungimento, all’interno dei vani, della temperatura

impostata. E’ possibile escludere il solo segnale acustico

premendo il pulsante (A5).

Spegnimento del vano frigorifero

Premere etenere premutoil pulsante(A1)per 3secondi;il

vano frigorifero verrà spento, mentre il vano congelatore

lavora normalmente. Sul display l’indicatore (D) si spegnerà e

l’indicatore(E)sioscurerà.Perriaccendereilvanofrigorifero

tenere premuto per 3sec il pulsante (A1); sul display riappare

Consigli per la conservazione dei cibi: FRIGORIFERO Descrizione delle funzioni

Super raffreddamento: si suggerisce di utilizzare questa

funzione quando si ripongono nel comparto frigo gli alimenti

freschi acquistati dopo aver fatto la spesa.

Questamodalitàfavorisceunrareddamentopiùrapidodegli

FunzioneHoliday: questa funzione è indicata quando

si desidera, per brevi periodi di tempo (ad esempio una

vacanza), non spegnere il frigorifero ma farlo funzionare con

consumi ridotti. Con questa modalità il vano freezer funziona

regolarmente e il vano frigo funziona a temperatura superiore

a+10°C:datalatemperaturatoglieredalfrigoriferotuttigli

alimenti deperibili che necessitano di temperature inferiori per

la loro conservazione ottimale e tenere la porta del frigorifero

Consigli per la refrigerazione dei cibi

Permezzodellacircolazionedell’arianelvanodiraffreddamento

si vengono a creare ambienti con temperature diverse,

particolarmente adatti per la conservazione dei vari alimenti;

è importante quindi disporre gli alimenti in modo che l’aria

possa circolare liberamente attorno ad essi.

Le zone più fredde (adatte ad esempio alla conservazione di

salumi e carni) si trovano appena sopra il cassetto per le verdure,

quindi nella parte inferiore del frigorifero e in prossimità della

parete posteriore; le zone invece meno fredde si trovano nella

parte superiore, verso l’esterno e nelle porte (ideali per la

conservazione di burro e formaggi spalmabili).

La ventilazione all’interno del cassetto per le verdure è assicurata

da una serie di feritoie che, a discrezione dell’utilizzatore,

possono venire chiuse.

Perutilizzare nel modomigliorelo scomparto frigoriferoè

• riporre sempre in contenitori chiusi, o nelle apposite

confezioni, i liquidi e tutti quegli alimenti che emanano o

che possono assorbire facilmente odori e sapori;

• nonmettereolioalimentareneicontenitoriessibilinella

porta del frigorifero: potrebbero formarsi delle crepe nella

• nonostruiremaiiforielegrigliediventilazionesullaparete

di fondo del vano frigo e congelatore;

• non depositare nell’apparecchio materiali esplosivi o

bombolette spray con propellenti infiammabili quali

butano, propano, pentano, etc… e riporre alcool ad alta

gradazione solo in piedi ed in contenitori ben chiusi. I gas o

i liquidi che fuoriescono accidentalmente dalle bombolette

sono riconoscibili leggendo le indicazioni sul loro contenuto

e sono a volte contraddistinte da una amma.

Ripiano vetro in due pezzi

Con una semplice operazione mostrata nella figura sottostante

è possibile posizionare il ripiano in vetro anteriore (D2) sotto a

quello posteriore (D1). In questo modo si crea dello spazio utile

per la refrigerazione di bottiglie in posizione verticale (oppure

altri contenitori molto alti).

l’indicatore (D) e l’indicatore (E) ritorna alla luminosità normale.

NOTA:selefunzioniHolidayosuper rareddamentoerano

attive precedentemente allo spegnimento del vano frigorifero,

al momento della riaccensione queste verrano ripristinate.

Spegnimento dell’apparecchiatura

Tenere premuto il pulsante (A6) per 3sec; il display si spegnerà

e il frigorifero cesserà di lavorare continuando a restare

alimentatodalla reteelettrica.Perriaccendereilfrigorifero

ripremere il tasto (A6) e tenerlo premuto per 3 secondi.

Nota:selefunzioniHolidayoSuperrareddamento,elafunzione

Super congelamento erano attive precedentemente allo

spegnimento dell’apparecchiatura, al momento dell’accensione

queste verranno ripristinate.

Quandosivisualizza“E”o“F”acausadiunmalfunzionamento,

il frigorifero può ancora garantire la conservazione dei cibi.

Si prega di contattare quanto prima il Centro di Assistenza.13

Tabella 2 - Conservazione dei cibi nel frigorifero

Alimento Recipienti per la conservazione Zona di conservazione Durata

Formaggiapastadura

Pellicolaprotettiva,foglidialluminio,recipienti

chiusi di vetro, plastica per alimenti o acciaio.

Cibi cotti, piatti freddi,

Recipienti chiusi di vetro, plastica per alimenti

Qualsiasi ripiano 1-2 giorni

Fruttaeverdura Confezione di vendita o sfuse. Cassettifrutta/verdura 3-4 giorni

Non conservare in frigorifero.  -

Acqua, vino, birra, latte,

succhi di frutta, bevande

Contenitori di vetro o plastica per alimenti. Balconcini sulla porta Fare rif. alla data di

Confezione originale. Balconcini sulla porta Fare rif. alla data di

Yogurt Confezione originale. Qualsiasi ripiano

Gli alimenti devono essere conservati nel vano frigorifero all’interno

di appositi contenitori o avvolti con adeguati involucri protettivi.14

Consigli per la conservazione dei cibi: CONGELATORE Descrizione delle funzioni

Super congelamento: La funzione di congelamento rapido

è studiata per preservare al meglio il valore nutrizionale

degli alimenti riposti nel vano congelatore, garantendo un

congelamento completo in un tempo più breve.

Consigli per il congelamento dei cibi

Lo scomparto congelatore è indicato per la conservazione di

alimenti già surgelati, per la congelazione di quantità ridotte

di alimenti e per la preparazione di cubetti di ghiaccio e di

ATTENZIONE: per congelare e per conservare gli alimenti

a lungo è necessaria una temperatura di -18°C. Questa

temperatura blocca notevolmente l’azione dei microrganismi.

Non appena la temperaturasupera i -10°C,il processo di

decomposizione attivato dai microrganismi ricomincia

rendendoglialimentimenodurevoli.Pertalemotivo,unavolta

scongelati, gli alimenti possono essere ricongelati solo dopo

previa cottura in modo da eliminare la maggior parte dei

essi siano stati ben conservati dal rivenditore;

• si consiglia di limitare le aperture dello scomparto

contenente gli alimenti surgelati o congelati e di tenerlo

aperto il minor tempo possibile;

• si consiglia di congelare solamente alimenti freschi e

di ottima qualità, dopo averli accuratamente lavati ed

• porrenelcassettoinferioreglialimentidacongelare,questo

è il punto più freddo dello scomparto freezer;

inferiore o uguale a -18°C;

• sullatarghettamatricolavieneriportatalamassimaquantità

di alimenti freschi che possono essere congelati in 24 h

(“freezing capacity”). Una maggiore quantità rende la

qualità del congelamento scadente, e riduce notevolmente

la qualità degli alimenti già surgelati;

• siraccomandadiattivarelafunzioneSuperFreeze(Super

congelamento)24oreprimadieettuareilcongelamento

quandosihannoquantitàdialimentisuperioria8Kg;

• congelare gli alimenti in piccole porzioni, avvolte

accuratamente con del protettivo adatto (fogli di alluminio

o appositi sacchetti freezer) ben aderenti e chiusi, segnando

la data di confezionamento e di scadenza;

• gelatieghiacciolidovrebberoessereconsumatisoloalcuni

minuti dopo essere stati tolti dal congelatore per evitare

lacerazionicutaneeallelabbraedallalingua.Perlastessa

ragione si consiglia di evitare di toccare le pareti interne del

congelatore con le mani bagnate;

• ipacchettidevonoessereasciuttiperevitarechesicongelino

insieme o che si attacchino;

• ilconfezionamentodeveassicurarechel’ariael’umiditànon

fuoriescano per prevenire l’essiccazione degli alimenti e la

perdita delle vitamine in essi contenute;

• isacchettie/oifoglidevonoesseremorbidiperaderirebene

vengano a contatto con i cibi già surgelati, per evitare lo

• percongelarepiccolequantitàdialimentifreschi(1-2kg)

non è necessario intervenire nella regolazione del comparto

congelatore.Percongelarequantitàsuperiori, attivarela

funzione“SuperFreeze” (par. “Descrizione funzioni frigorifero

ATTENZIONE: nello scomparto congelatore o nelle

cellette a bassa temperatura non vanno conservate

bibite imbottigliate, specie se gassate; se le bevande gelano

il contenuto si dilata e le bottiglie possono scoppiare.

ATTENZIONE: un innalzamento di temperatura dei

surgelati ne riduce il tempo di conservazione.

• Se per cause accidentali, come mancanza di corrente

nell’impianto domestico, gli alimenti nello scomparto

congelatore si fossero anche non completamente

scongelati, sarà necessario consumarli in tempi molto brevi;

si possono anche ricongelare previa cottura.

• Con interruzionibrevi(fino a 6-8 ore)glialimenti non

saranno soggetti ad alterazioni.

Creazione del ghiaccio in cubetti

L’apparecchio viene dotato di una o più vaschette per la

produzione di ghiaccio in cubetti; riempirle per tre quarti con

acqua potabile e riporle nello scomparto preposto. Non usare

oggetti metallici e specialmente appuntiti per staccare le

vaschette.Perstaccarefacilmenteicubettidighiacciodalla

vaschetta, versare un po’ di acqua corrente sulla vaschetta

Consigli per lo scongelamento dei cibi

Per poter cuocere ottimamentegli alimenti congelatiè

consigliato lo scongelamento in frigo oppure a temperatura

ambiente, accorciando in quest’ultimo caso il tempo di

Avendo necessità di cuocere rapidamente gli alimenti, se

di piccole dimensioni, si possono cuocere direttamente

allungando i tempi di cottura.

Se di dimensioni normali prima della cottura possono essere

scongelati in forno a microonde.

Una volta scongelati, gli alimenti si deteriorano in breve

tempo, dovrebbero quindi essere consumati entro le 12-24 ore

successive e possono venir ricongelati solo una volta cucinati

(bolliti o cotti).15

Tabella 3 - Congelamento dei cibi nel congelatore

Alimento Recipienti per la conservazione

Confezione originale ben chiusa. parte superiore

Fare rif. alla data di

Congelamento alimenti:

Confezione originale ben chiusa.

Recipienti per alimenti resistenti alle basse

temperature chiusi ermeticamente.

Massimaquantitàperrecipiente:2,5Kg

preferibilmente nella

Congelamento alimenti:

primi, frutta, verdura,

Recipienti per alimenti resistenti alle basse

temperature chiusi ermeticamente.

Massimaquantitàperrecipiente:1Kg

Gli alimenti devono essere conservati nel vano congelatore all’interno

di appositi contenitori o avvolti con adeguati involucri protettivi.16

7. MANUTENZIONE ORDINARIA Pulizia dell’apparecchiatura Staccare l’alimentazione elettrica prima dell’intervento.Pulizia interna Puliretuttelepartiinterneconacquatiepidae sapone neutro, aceto o bicarbonato di sodio, asciugare poi accuratamente. In alternativa utilizzare detersivi specifici per il frigorifero in vendita in qualsiasisupermercato.Nonusaredetersivie/opolveri abrasive, a base di soda, o solventi che potrebberodanneggiarelefiniture.Perfacilitarela pulizia è possibile rimuovere gli accessori interni (consultare il par. “Smontaggio componenti”).Pulizia esternaPuliretuttelepartiesternecondetersivispecifici,nonusaredetersivie/opolveriabrasive,abasedisoda,solventiche potrebbero danneggiare le finiture o getti d’acqua.Smontaggio componenti Peragevolareleoperazionidipuliziaèpossibilesmontaretuttii componenti interni dell’apparecchiatura.Seguire le indicazioni della figura relativa.A: Cassetti freezer, cassetto frutta/verdura e cassetto “Fresh Control 0°C”: questi cassetti scorrono su guide particolari dotate di fermi, essi impediscono che, aprendo i cassetti, questi fuoriescano totalmente rischiando di cadere a terra. Se si desidera asportarli dall’apparecchiatura per le operazioni di pulizia, estrarli per 3/4 della loro profondità, sollevarli leggermente verso l’alto e continuare l’estrazione continuando a tenerli inclinati verso l’alto.B: Balconcini porta: sono semplicemente inlati sulle guide integrate alla porta, per estrarli sollevarli verso l’alto spingendoli in modo deciso dal basso.C: Cassetti freezer: non è possibile asportarli completamente dall’apparecchiatura per motivi di sicurezza; una volta aperti no alla massima estrazione consentita å è possibile estrarre i cassetti interni semplicemente sollevandoli verso l’alto ç.D: Ripiano in vetro in due pezzi: il ripiano anteriore (D2) è agganciato a quello posteriore per impedirne la fuoriuscita accidentale (vedi part.ç); per estrarlo, sollevare leggermente il ripiano posteriore (D1) e slare il ripiano anteriore (D2). Il ripiano posteriore (D1) è bloccato alla sua estremità da due perni che ne impediscono la fuoriuscita accidentale (vedi part.é), per estrarlo sollevarlo verso l’alto e tirarlo a sè no a slarlo. Quando si riposizionano i due ripiani (D1 e D2) accertarsi di agganciarli nuovamente l’uno all’altro.E: Ripiano in vetro con portabottiglie: il ripiano scorre su guide e ha due perni che ne impediscono la fuoriuscita accidentale (vedi part.å); se si desidera asportarlo dall’apparecchiatura per le operazioni di pulizia, sollevarlo leggermente verso l’alto ed estrarlo continuando a tenerlo inclinato verso l’alto.F: Ripiano in vetro: il ripiano scorre su guide, se si desidera asportarlo dall’apparecchiatura per le operazioni di pulizia, asportare il cassetto “Fresh Control 0°C”, sollevare leggermente il ripiano verso l’alto ed estrarlo continuando a tenerlo inclinato verso l’alto.

8. MANUTENZIONE STRAORDINARIA Staccare l’alimentazione elettrica e

svuotare l’apparecchiatura prima

1 A) Aprire la porta del frigorifero;

B) con un cacciavite a taglio agire sulle due clip per

rimuovere la testatina dal lato superiore della porta e

sfilarla verso l’alto;

C) aiutandosi con un cacciavite a taglio sfilare verso il basso

le clip dal lato destro e sinistro situate sotto la cerniera

superiore avendo cura di non danneggiarle;

: staccare con delicatezza

i due blocchetti di aggancio (i due cavetti collegano il

display situato sulla porta all’apparecchiatura).

2 A) Svitare le due viti, poste nella parte superiore, che

trattengono il pannello frontale;

B) per rimuoverlo far leva in più punti con un cacciavite a

taglio prestando attenzione a non danneggiarlo.

C) Appoggiare il pannello frontale sopra l’apparecchiatura

prestando attenzione a non scollegarlo.

3 A) Tenendo ben salda la porta del frigorifero, svitare le due

viti che trattengono la cerniera superiore sulla sinistra e

allentare la terza vite posta sulla destra.

B) Togliere la cerniera superiore, prima ruotandola in senso

antiorario e poi sflilandola verso l’alto.

C) A questo punto togliere la porta del frigorifero sfilandola

verso l’alto e riporla con cura facendo attenzione a non

: avvolgere il cavetto ed

inserirlo all’interno del vano che si trovava dietro la

cerniera, prestare attenzione che non sporga per non

intralciare il successivo riposizionamento del pannello

4 A) Svitare le tre viti che trattengono la cerniera centrale per

Reversibilità porta: smontaggio porte dal lato destro18

Reversibilità porta: montaggio porte sul lato sinistro

5 A)Prenderelacernieracentrale,aiutandosiconunapinzasvitare

ilperno,capovolgerlodi180°eriavvitarlosullacerniera.

B) Aiutandosi con un cacciavite a taglio, sfilare i tre copri-fori

della traversa centrale dal lato sinistro e rimontarli sul lato

6 A)Prenderelacernieracentraleeruotarladi180°;

B) fissarla con le apposite viti su lato sinistro della traversa

7 A) Allentare leggermente la vite (già presente) al lato

superiore sinistro dell’apparecchiatura.

 B) Prenderelacernierasuperiore,capovolgerlasottosopra;

C) svitare dalla cerniera il perno (ora si trova verso l’alto) ed

avvitarlo nella sua parte inferiore;

: estrarre dal vano il

cavetto display e, provvisoriamente, lasciarlo pendere

dall’apparecchiatura.

8 A) Prenderelaportadelfrigorifero,infilarlanelperno

della cerniera centrale,

B) infilare la cerniera superiore sulla porta ed avvicinare la

stessa nell’apposita sede dell’apparecchiatura.

C) Infilare l’ asola della cerniera sulla vite presente sul lato

sinistro (allentata in fase 7A);

bloccare la cerniera all’apparecchiatura, avvitando su di

: infilare il cavetto display

(estratto in fase 7D) all’interno della feritoia superiore

dellacerniera(vedidisegno9B).

A) spostare il cavetto display che si trova nella fessura sopra

la porta frigo dal lato sinistro al lato destro mantenendolo

sempre all’interno della fessura predisposta;

B) far passare il cavetto che si trova all’interno della feritoia

della cerniera sotto il traversino della porta e unire i due

10 A) Applicare a scatto la testatina (rimossa in precedenza)

sul lato superiore della porta del frigorifero.

B) Applicare a scatto il pannello frontale facendo pressione

C) fissarlo con due viti;

D) applicare le clip sul lato destro e sinistro (rimosse in
