MANUAL DE UTILIZADOR AFL631CX HAIER

cuidado para no estropearla.

2. ASSISTÊNCIA PÓSVENDA 2

Condições de garantia 2

Placa de identicação 2

INOX INOX AssistanceHAIER

3. CARACTERÍSTICAS DA APARELHAGEM 3

Condições de funcionamento 3

Descrição da aparelhagem 3

INOX INOX AssistanceHAIER

Precauções de segurança 4

Ficha de segurança gás R600a 6

Despejo e sucateamento 6

INOX INOX AssistanceHAIER

Transporte e desembalagem 7

Montagem alças de pega 8

Descrição das funções geladeira e congelador

Descrição das funções geladeira e congelador

Conselhos para a refrigeração dos alimentos: geladeira / congelador

INOX I N O X AssistanceHAIER

7. MANUTENÇÃO ORDINÁRIA 16

Limpeza da aparelhagem 16

INOX INOX AssistanceHAIER

8. MANUTENÇÃO EXTRAORDINÁRIA 17

Reversibilidade da porta 17

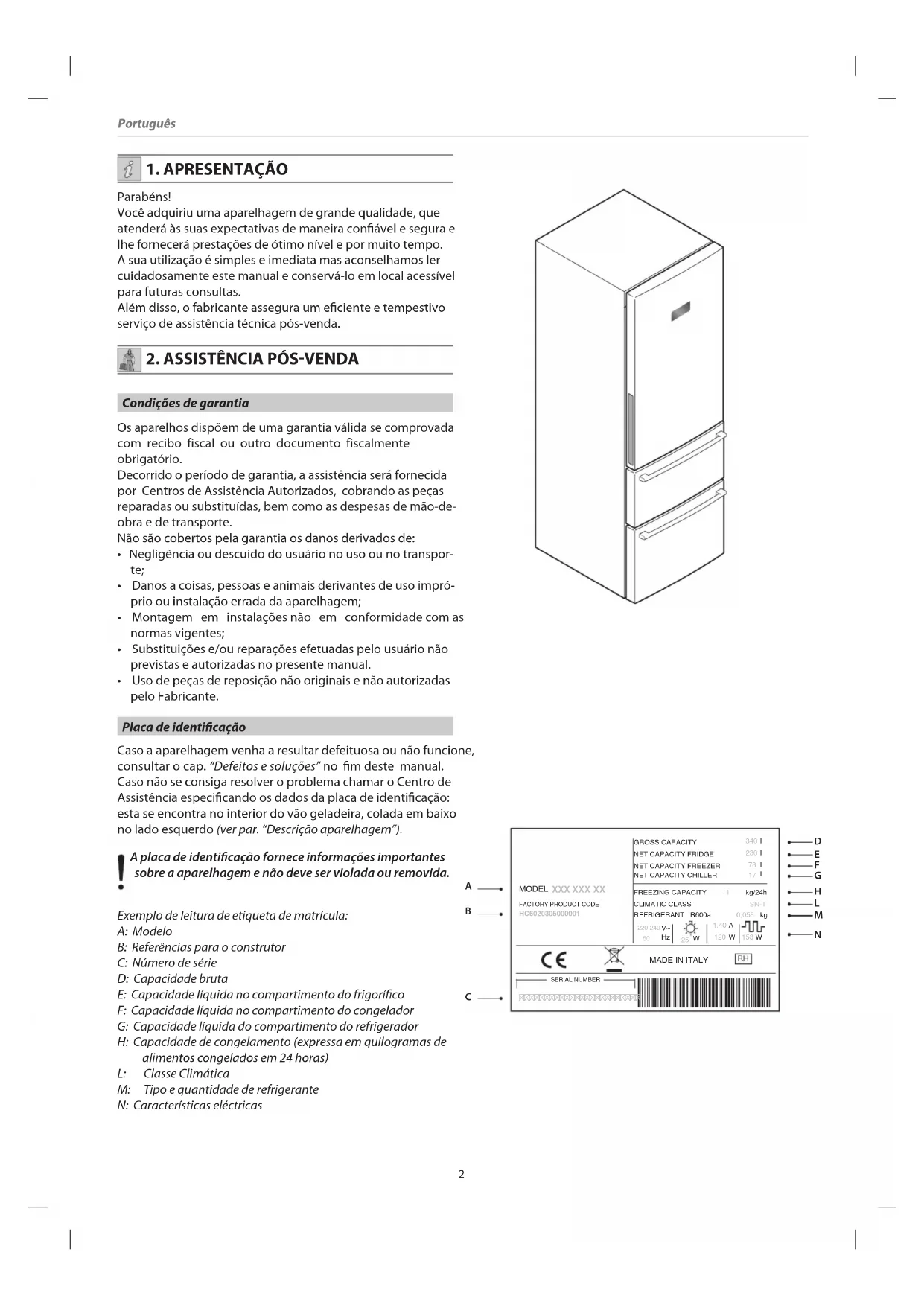

1. APRESENTAÇÃO Parabéns!

Você adquiriu uma aparelhagem de grande qualidade, que

atenderá às suas expectativas de maneira conável e segura e

lhe fornecerá prestações de ótimo nível e por muito tempo.

A sua utilização é simples e imediata mas aconselhamos ler

cuidadosamente este manual e conservá-lo em local acessível

para futuras consultas.

Além disso, o fabricante assegura um eciente e tempestivo

serviço de assistência técnica pós-venda.

2. ASSISTÊNCIA PÓSVENDA Condições de garantia

Os aparelhos dispõem de uma garantia válida se comprovada

com recibo fiscal ou outro documento fiscalmente

Decorrido o período de garantia, a assistência será fornecida

por Centros de Assistência Autorizados, cobrando as peças

reparadas ou substituídas, bem como as despesas de mão-de-

obra e de transporte.

Não são cobertos pela garantia os danos derivados de:

• Negligênciaoudescuidodousuárionousoounotranspor-

• Danosacoisas,pessoaseanimaisderivantesdeusoimpró-

prio ou instalação errada da aparelhagem;

• Montagem em instalaçõesnão em conformidadecomas

• Substituiçõese/oureparaçõesefetuadaspelousuárionão

previstas e autorizadas no presente manual.

• Usodepeçasdereposiçãonãooriginaisenãoautorizadas

Placa de identicação

Caso a aparelhagem venha a resultar defeituosa ou não funcione,

consultar o cap. “Defeitos e soluções” no m deste manual.

Caso não se consiga resolver o problema chamar o Centro de

Assistência especicando os dados da placa de identicação:

esta se encontra no interior do vão geladeira, colada em baixo

no lado esquerdo (ver par. “Descrição aparelhagem”).

A placa de identicação fornece informações importantes

sobre a aparelhagem e não deve ser violada ou removida.

Exemplo de leitura de etiqueta de matrícula:

B: Referências para o construtor

E: Capacidade líquida no compartimento do frigoríco

F: Capacidade líquida no compartimento do congelador

G: Capacidade líquida do compartimento do refrigerador

H: Capacidade de congelamento (expressa em quilogramas de

alimentos congelados em 24 horas)

M: Tipo e quantidade de refrigerante

Condições de funcionamento

O correto funcionamento da aparelhagem e as temperaturas

de resfriamento e conservação somente são garantidos nas

seguintes condições de funcionamento:

• Temperaturadoaposentonoqualaaparelhagemseen-

contra em conformidade com a classe climática indicada

na placa de identicação.

Tabela 1 - Classe climática

• Manutençãoordináriaperiódicaefetuadaseguindoasin-

dicações apresentadas no presente manual;

• Aberturasdeventilaçãonoinvólucrodoaparelholivres

• Corretainstalação(ex.nivelamento,capacidadedosiste-

ma adequada aos dados da placa de identicação).

Descrição da aparelhagem

A seguir fornecemos uma detalhada descrição da aparelhagem

E: Gaveta “Fresh Control 0°C”

F: Placa de identicação

G: Gaveta conservação fruta/verdura

S: Compartimento pequeno

Os acessórios ilustrados na figura encontram-se

presentes em vários modelos. Pode haver pequenas diferenças

entre estes e aqueles presentes na própria geladeira.

precauções de segurança

• Émuitoimportantequeopresentemanualdeinstrução

seja conservado junto com a aparelhagem para qualquer

consulta futura. Em caso de venda ou cessão a terceiros

certificar-se que o manual seja fornecido junto com a

aparelhagem, permitindo assim que o novo usuário conheça

o funcionamento e as relativas advertências.

•Estasadvertênciasforamredigidasparaasuasegurança:

Portanto, antes de instalar e utilizar a aparelhagem,

solicitamos a gentileza de ler cuidadosamente tais

• Seduranteo transportea aparelhagem forposicionada

na posição horizontal é possível que o óleo contido no

compressor deua no circuito refrigerante. Portanto, antes

da colocação em funcionamento, aconselha-se deixar a

aparelhagem na posição vertical por pelo menos 2 horas

de modo a permitir que o óleo deua para o compressor.

• Após ter desembalado a aparelhagem, verificá-la

cuidadosamente e instalá-la seguindo as indicações do

capítulo relativo: caso se detecte qualquer anomalia desligar

a aparelhagem e seguir o procedimento indicado no cap.

“Assistência pós-venda”.

• Antesdequalqueroperaçãodemanutençãoordináriae

extraordinária desligar a alimentação da aparelhagem; tal

operação deve ser executada evitando, absolutamente,

puxar a tomada pelo cabo. Além disso, controlar que o cabo

não esteja danicado; em tal caso contatar um Centro de

Assistência.Seaaparelhagemtiversidodeslocada,umavez

reposicionada controlar que o cabo de alimentação não seja

esmagado ou que que em posição perigosa.

ATENÇÃO: os aparelhos são dotados de gás

refrigeranteISOBUTANO(R600a).Otransporteeos

eventuais deslocamentos da aparelhagem devem ser

efetuados prestando-se a máxima atenção, de modo que a

mesma não sofra golpes ou sacudimentos excessivos. A

inobservância da norma recém-indicada pode fazer com

que o aparelho não funcione; danos no circuito de

refrigeração com possível vazamento de gás refrigerante

podem vir a produzir riscos de explosão causadas por faíscas

ou chamas externas. Não colocar, em hipótese alguma, o

seu aparelho em funcionamento se este parecer estar

danificado. Em caso de danos, contatar o Serviço de

Assistência, arejar o local no qual o aparelho se encontra e

evitar chamas ou intervenções no mesmo.

• Antesdeconectaraaparelhagemàredeelétricacerticar-se

que a capacidade da instalação seja adequada aos dados de

placa presentes na placa de identicação. Qualquer eventual

modicação que se tornar necessária na instalação elétrica

doméstica, para poder instalar a aparelhagem, deverá ser

executada por pessoal qualicado.

Se a aparelhagem for deslocada de suaposição

habitual, levar em conta que, mesmo após ter

desligado a alimentação, os componentes postos na parte

traseira da aparelhagem podem car muito quentes por

A aparelhagem não foi projetada para ser inserida em

umaestruturadeembutir.Umaaeraçãoinsuciente

comportará certamente um mau funcionamento e danos

manutenção ordinária, evitar absolutamente:

 -Usaraparelhoselétricosnointeriordoscompartimentos

para a conservação dos alimentos congelados;

 -Usardispositivosmecânicosououtrosmeiosparaacelerar

o processo de descongelamento diferentes daqueles

recomendados pelo Fabricante;

- Apoiar objetos frágeis, pesados ou instáveis sobre a

A temperatura no interior da geladeira e do congela-

dor pode sofrer pequenas variações; portanto, estas

aparelhagens não são adequadas à conservação de produ-

tos (ex. medicinais) para os quais deve ser garantida uma

temperatura estável.

ATENÇÃO:estaaparelhagemfoiprojetadaparaser

utilizada por pessoas adultas, e destina-se unicamente

aousodomésticoparaaconservaçãoe/oucongelamento

dos alimentos. Portanto, prestar atenção para que as

crianças não se aproximem com a intenção de brincar com

a mesma, que não sentem nas gavetas e que evitem se

dependurar às portas do aparelho.

ATENÇÃO:Nãointroduzirsubstânciascomriscode

explosão, contaminantes ou voláteis na aparelhagem.

• ATENÇÃO:Nãocolocarnuncabebidascomgásou

garrafas de água no compartimento com baixa

temperatura (congelador): podem explodir. Além disso

aconselha-se vivamente nunca introduzir líquidos ou

alimentos quentes no interior da aparelhagem e não encher

os recipientes até a boca. Para todos os demais conselhos

de conservação consultar o cap. “Uso”.

- não ultrapassar este limite de carga.

- Não ultrapassar o nível denido da linha de carga, indicado

Ficha de segurança gás R600a

Medidas em caso de vazamento acidental

Deixar o material evaporar desde que haja uma ventilação

Comportamento do gás

O gás é altamente inamável; portanto, evitar na maneira

mais categórica o contato com chamas livres e superfícies

OgásR600aémaispesadoqueoare,portanto,épossívela

formação de concentrações elevadas próximo ao piso onde a

ventilação geral é baixa.

Afastar a pessoa exposta da zona poluída e levá-la para um

local quente e bem ventilado.

Exposições prolongadas podem causar princípios de asxia e

possíveisperdasdesentidos.Senecessáriopraticarrespiração

articial e, nos casos mais graves, subministrar oxigênio sob

estrito controle médico.

É improvável que o contato ocasional com apeleresulte

perigoso por absorção cutânea. Caso isto ocorra: lavar a zona

atingida com muita água.

Os respingos de líquido e o líquido nebulizado podem produzir

queimaduras de gelo: molhar a parte atingida com muita água

e recorrer a cuidados médicos para o tratamento de eventuais

Contato com os olhos

Irrigar as pálpebras com muita água e procurar consultar

rapidamente um médico especialista.

Todavia,aconselha-seconsultaroprópriomédicoapós

contatoouinalaçãodogásR600a.

Despejo e sucateamento

De acordo com o art. 13 do Decreto Legislativo

25 de Julho de 2005, n° 151 “Atuação das

Diretivas 2002/95/CE, 2002/96/CE e 2003/108/

CE, relativas à redução do uso de substâncias

perigosas nas aparelhagens elétricas e

eletrônicas, bem como ao despejo do lixo”.

O símbolo da lata de lixo barrada na aparelhagem ou na

embalagem indica que, no m da própria vida útil, o produto

deve ser coletado separadamente dos demais despejos.

Portanto, o usuário deverá entregar a aparelhagem que

alcançou o m de sua vida útil a oportunos centros de coleta

diferenciada dos despejos eletrônicos e eletrotécnicos, ou

devolvê-la ao revendedor no momento da compra de uma nova

aparelhagem de tipo equivalente, na razão de um para um.

Prestar atenção de modo que o velho aparelho seja transportado

para o ponto de coleta para o seu sucateamento sem que

o circuito de resfriamento seja danicado. Assim ter-se-á a

certeza que vazamentos incontrolados do refrigerante serão

Os dados relativos ao refrigerante estão indicados na placa do

O cicloisopentano, substância não nociva ao ozônio, é usado

como expansor para a espuma isolante.

A adequada coleta diferenciada para o envio sucessivo da

aparelhagem à reciclagem, ao tratamento e ao sucateamento

ambientalmente compatível contribui a evitar possíveis efeitos

negativosaoambienteeàsaúdeefavoreceoreempregoe/ou

a reciclagem dos materiais que compõem a aparelhagem.

O sucateamento abusivo do produto por parte do usuário

comporta a aplicação das sanções previstas na lei.

Para informações mais detalhadas inerentes aos sistemas de

coleta disponíveis, dirigir-se ao serviço local de coleta de lixo.

Agradecemos pela sua contribuição à tutela do ambiente.

Antes de enviar a aparelhagem para os centros de coleta

recomenda-se cortar o cabo de alimentação.

Tornar o fechamento da porta

inutilizável (retirando as guarnições)

ou, ainda melhor, desmontar a

porta de modo a evitar que, por

exemplo, uma criança brincando corra

5. INSTALAÇÃO Transporte e desembalagem

Se duranteotransporteaaparelhagemforposicionadana

posição horizontal é possível que o óleo contido no compressor

deua no circuito refrigerante. Portanto, antes da colocação em

funcionamento, aconselha-se deixar a aparelhagem na posição

vertical por pelo menos 2 horas de modo a permitir que o óleo

deua para o compressor.

Removeraembalagemexterna,tirarapelículadeproteção,

onde presente, das superfícies da aparelhagem, limpar a parte

externa da aparelhagem com produtos especícos evitando o

uso de raspadores ou panos abrasivos que podem vir a danicar

irremediavelmente as superfícies.

e da porta e as eventuais partes em poliestireno.

Tirarosdocumentoseosacessóriosexistentesdointeriordo

O material de embalagem é reciclável e é identicado

com o símbolo da reciclagem.

Para o despejo seguir as normas locais. O material de

embalagem (sacos de plástico, partes em poliestireno,

etc.) deve ser mantido fora do alcance das crianças por

ser uma potencial fonte de perigo.

Controlar cuidadosamente a aparelhagem: caso seja detectada

qualquer anomalia não instalá-la e seguir o procedimento

indicado no cap. “Assistência pós-venda”.

O local escolhido para o posicionamento deve satisfazer as

indicações fornecidas no par. “Condições de funcionamento”,

deve ter um fundo estável e com capacidade adequada ao

peso da aparelhagem.

Além disso, devem ser levadas em conta as distâncias a serem

respeitadas para o correto funcionamento da aparelhagem e

3)Paredenoladoaberturaporta(pelomenos30cm).

Nivelar a aparelhagem por meio dos pés: mantendo a

aparelhagem ligeiramente erguida do piso se facilita uma boa

circulação de ar no condensador.

Nestas condições ter-se-á um funcionamento ótimo do circuito

Montagem alças de pega

Os puxadores das gavetas do congelador são fornecidos

desmontados: para a respectiva montagem, consultar a figura

Limpeza antes do uso

Certificar-se que todas as fitas adesivas que prendem os

acessórios tenham sido tiradas do interior da aparelhagem,

limpar todas as partes internas com água morna e sabão neutro,

vinagre ou bicarbonato de sódio de modo a tirar o característico

cheiro de novo e, em seguida secar cuidadosamente.

Nãousardetergentese/oupósabrasivos,abasedesoda,ou

solventes que possam vir a danicar os acabamentos.

Antes de inserir a tomada no ponto de corrente certicar-se que:

• Asprópriasmãosnãoestejammolhadasouúmidas;

• Atensãoeafreqüênciaindicadasnaplacadeidenticação

correspondam àquelas do sistema elétrico doméstico

(admite-seumaoscilaçãode-6%a+6%datensãonominal;

para o funcionamento com tensões diferentes dever-se-á

recorrer a um transformador com potência adequada);

• Ocaboeatomadanãoestejamdanicadosouesmagados

por objetos pesados;

• Ocabodealimentaçãonãoestejaexcessivamenteesticado:

não são admitidas extensões para alcançar a tomada.

ATENÇÃO: o aparelho não deve ser conectado a

reticadores (por exemplo instalações solares) e não

deve ser conectado por meio de extensão.

ATENÇÃO:éindispensávelconectaroaparelhoaum

eciente ponto de aterramento.

Para tanto, se a tomada de corrente da rede doméstica não

estiver conectada à terra, conectar o aparelho a uma eciente

instalação de aterramento em conformidade com as normas

vigentes, consultando um técnico especializado.

O Fabricante declina qualquer responsabilidade caso esta

norma de prevenção de acidentes não seja respeitada.

Esta aparelhagem encontra-se em conformidade com as

seguintes diretivas comunitárias:

6. USO Descrição das funções geladeira e congelador

Alimentação inicial da corrente

Quandoageladeiraéalimentadaoindicador(A10)seilumina.

As temperaturas dos vãos são visualizadas no display com “-”

umsinalacústicodealarme.Pressionaratecla(A9)eosinal

acústicocessaráenquantooindicador(A9)permaneceaceso.

Depois que a temperatura tiver baixado até um determinado

nível, as temperaturas da geladeira e do congelador visualizadas

no display indicarão respectivamente “5” e “- 8” conforme

programações predenidas na fábrica.

Programação da temperatura no vão da geladeira

Pressionar a tecla (A4) ou (A5) para programar a temperatura

da geladeira: o indicador correspondente piscará permitindo

programar a temperatura de 2°C a 8°C. A programação será

automaticamente conrmada 5 segundos após a conclusão

da operação ou pressionando qualquer outra tecla.

Programação da temperatura no vão do congelador

Pressionaratecla(A6)ou(A7)paraprogramaratemperatura

do congelador: o indicador correspondente piscará permitindo

programaratemperaturade-16°Ca-24°C.Aprogramaçãoserá

automaticamente conrmada 5 segundos após a conclusão da

operação ou pressionando qualquer outra tecla.

Super resfriamento (Super Cool)

Paraativar esta função pressionar a tecla (A3) deSuper

resfriamento (Super Cool); assim também o indicador

correspondente se iluminará. Esta função será desativada

automaticamente quando a temperatura descer ao nível

mínimo. É possível desativar esta função pressionando

novamente a tecla (A3).

Nesta modalidade não é possível programar a temperatura no

vão da geladeira e a função Holiday.

Super congelamento (super freeze)

Paraativar esta função pressionar a tecla (A8) de Super

congelamento (Super freeze); assimtambémoindicador

correspondente se iluminará. Esta função se desativa

automaticamenteapós72 horas. Épossíveldesativaresta

função pressionando novamente a tecla (A8).

Nesta modalidade não é possível programar a temperatura no

Paraativarestafunçãogirarobotão(B)emcorrespondênciada

posição Holiday. Na modalidade Holiday, a geladeira trabalhará

aumatemperaturasuperiora+0°C(aconselha-seremoveros

alimentos perecíveis do vão da geladeira e fechar a porta da

mesma após ter ativado esta função).

Nesta modalidade é possível programar a função Super

congelamento(SuperFreeze)eafunçãoSuperresfriamento

(Super Cool). Neste último caso a função Holiday é

automaticamente desativada.

O monitor do display apagará automaticamente 1 min. após o

m da operação. Pode ser ligado novamente com a abertura

da porta ou a pressão de qualquer tecla (o alarme não liga o

Alarme de porta aberta

Quando a porta da geladeira ca aberta por mais de 3 min.

seráemitidoum sinal acústico: 3 bipcada 30segundos. O

sinal acústico pode ser desativado fechando a porta, ou

pressionando qualquer tecla.

Se a porta ficar aberta a luminosidade do display será

restabelecidaevisualizar-se-áoindicador de

minutos após a porta do frigoríco ser aberta, a luz interior

A2: BotãofunçãoHoliday

A3: PulsanteSuperrareddamento(SuperCool)

A4: Botãodeaumentodatemperaturadageladeira

A5: Botãodediminuiçãodatemperaturadageladeira

A6: Botãodeaumentodatemperaturadocongelador

A7: Botãodediminuiçãodatemperaturadocongelador

A8: PulsanteSupercongelamento(SuperFreeze)

A9: Botãodeeliminaçãodosomdealarme

A10:Botãodealimentação

TF: Temperaturadageladeira

Alarme de temperatura excessiva

Quando a temperatura no vão do congelador subir além de um

determinadoníveloindicadorluminosodobotão(A9)piscará

e será emitido um sinal acústico (1 bip por segundo).

O sinal acústico cessará quando a temperatura no vão do

congelador alcançar o nível definido ou pressionando-

se qualquer tecla: oindicador (A9) ficaráaceso atéque a

temperatura programada seja alcançada no interior do

Desligamento do vão da geladeira

Mantendo a tecla (A1) pressionada por 3 segundos os

indicadores (TF) e (A1) desligarão e o vão da geladeira

será desligado enquanto o vão do congelador trabalha

normalmente. Para tornar a ligar o vão da geladeira manter a

tecla (A1) novamente pressionada por 3 segundos: o indicador

correspondente se iluminará e o ícone que indica a temperatura

do vão da geladeira restabelecer-se-á.

Desligamento da aparelhagem

Mantendoatecla(A10)pressionadapor3segundosoindicador

correspondente apagará, o monitor do display apagará e a

geladeira cessará de trabalhar continuando a ser alimentada

Paraligarnovamenteaaparelhagem manter a tecla(A10)

novamente pressionada por 3 segundos, o indicador

correspondente se iluminará, o monitor do display acender-se-á

e a geladeira voltará a funcionar normalmente.

Nota:seasfunçõesHolidayouSuperresfriamentoeafunção

Supercongelamentoestiveremativasantesdodesligamento

da aparelhagem, no momento da ligação estas serão

Quando se visualiza “E” ou “F” devido a um mau funcionamento

a geladeira ainda pode garantir a conservação dos alimentos.

Solicita-seagentilezadecontataroCentrodeAssistênciao

Descrição das funções geladeira e congelador

A2: BotãoSet(MenuFunções)

A3: Botãodeaumentodatemperatura

A4: Botãodediminuiçãodatemperatura

A5: BotãoOK–conrmaçãodosvaloresprogramados

A6: InterruptorON/OFF B: IndicadorluminosoSuperCool(Superresfriamento)

C: Indicador luminoso função Holiday

D: Temperaturadageladeira

E: Indicador luminoso do vão da Geladeira

F: Indicador luminoso do vão do Congelador

G: Indicador luminoso de alarme

B D F E G H IC A2 A3 A4 A5 A6

Alimentação inicial da corrente

Quando a geladeira é alimentada pela primeira vez o indicador

(G) se ilumina. As temperaturas dos vãos geladeira e freezer são

respectivamente visualizadas no display com os símbolos “-“ e

“- -“ devido à alta temperatura presente no interior.

Em seguida o alarme emitirá um sinal acústico.

Pressionar o botão (A5) e o sinal acústico cessará enquanto a luz

(G) permanecerá acesa até que as temperaturas predenidas

na fábrica sejam alcançadas.

Umminutoapósomdaúltimaoperaçãoodisplayreduzirá

Programação da temperatura no vão da geladeira

Pressionar repetidamente o botão (A2) até que os indicadores

(D) e (E) iniciem a piscar contemporaneamente; pressionar as

teclas (A3) e (A4) para programar a temperatura de um valor

mínimo de 2°C até um máximo de 8°C.

Pressionar o botão (A5) para confirmar a temperatura

programada: os indicadores (D) e (E) pararão de piscar.

Programação da temperatura no vão do congelador

Pressionar repetidamente o botão (A2) até que os indicadores

(H) e (F) iniciem a piscar contemporaneamente; pressionar as

teclas (A3) e (A4) para regular a temperatura de um valor mínimo

de-24°Catéummáximode-16°C.

Pressionar o botão (A5) para confirmar a temperatura

programada: os indicadores (H) e (F) pararão de piscar.

Super resfriamento (super Cool)

Pressionarrepetidamenteobotão(A2)atéqueoindicador(B)

inicie a piscar; pressionar o botão (A5) para conrmar a ativação

dafunção“SuperCool”.Oindicador(B)pararádepiscarecará

aceso. Esta função será automaticamente desativada quando a

temperaturativerdescidoaonívelmínimo.Épossíveldesativar

a função repetindo o procedimento de ativação.

Nesta modalidade não é possível programar a temperatura no

vão geladeira e a função Holiday.

Super congelamento (super freeze)

Pressionar repetidamente o botão (A2) até que o indicador (I)

inicie a piscar; pressionar o botão (A5) para conrmar a ativação

dafunção“SuperFreeze”.

O indicador (I) parará de piscar e cará aceso. Esta função se

desativa automaticamente após 72 horas.Épossíveldesativar

afunçãorepetindoaseqüênciadeativação.

Nesta modalidade não é possível programar a temperatura no

Pressionar repetidamente o botão (A2) até que o indicador

(C) inicie a piscar; pressionar o botão (A5) para conrmar a

ativação da função Holiday. O indicador (C) parará de piscar

e cará aceso. Na modalidade Holiday, a geladeira trabalhará

aumatemperaturasuperiora+10°C(apósterativadoesta

função aconselha-se remover os alimentos perecíveis do vão da

geladeira e fechar a porta da mesma). A temperatura do vão da

geladeira será indicada com “-” Para desativar a função repetir

o procedimento de ativação.

Nesta modalidade épossível programar afunção Super

congelamento(SuperFreeze)eafunçãoSuperresfriamento

(Super Cool). Neste último caso a função Holiday é

automaticamente desativada.

O monitor do display reduzirá automaticamente a luminosidade

um minuto após o m da última operação. Abrindo-se a porta

ou pressionando uma tecla qualquer a luminosidade será

restabelecida. Em caso de alarme será ativado somente o sinal

acústico, a luminosidade do display não será modicada.

Alarme de porta aberta

Quando a porta da geladeira car aberta por mais de três

acústicode3bipcada30s.Fechandoaportaoalarmecessará

acústico é possível pressionar o botão (A5). 7 minutos após

fechada e aberta novamente.

Alarme de temperatura excessiva

Quando a temperatura no vão do congelador subir além de

um determinado nível o indicador (G) se iluminará e será

emitido um sinal acústico (1 bip por segundo). O sinal acústico

cessará quando a temperatura no vão do congelador tiver

alcançado o nível denido: O indicador (G) cará aceso até

que a temperatura programada no interior dos vãos tenha

sidoalcançada.É possívelexcluirsomenteosinalacústico

pressionando o botão (A5).

Desligamento do vão da geladeira

Pressionar o botão (A1) e mantê-lo pressionado por 3

segundos; o vão da geladeira será desligado enquanto o vão

do congelador trabalha normalmente. No display o indicador

(D) se apagará e o indicador (E) se escurecerá. Para tornar a ligar

o vão da geladeira manter o botão (a1) pressionado por 3 s; no

display torna a aparecer o indicador (D) e o indicador (E) volta

paraaluminosidadenormal.NOTA:seasfunçõesHolidayou

super resfriamento estiverem ativas antes do desligamento

do vão da geladeira, no momento da nova ligação estas serão

Desligamento da aparelhagem

Manter atecla(A6)pressionadapor 3 segundos;odisplay

apagará e a geladeira cessará de trabalhar continuando a ser

alimentada pela rede elétrica. Para ligar novamente a geladeira

manteratecla(A6)novamentepressionadapor3segundos.

Nota:seasfunçõesHolidayouSuperresfriamento,eafunção

Supercongelamentoestiveremativasantesdodesligamento

da aparelhagem, no momento da nova ligação estas serão

Quando se visualiza “E” ou “F” devido a um mau funcionamento

a geladeira ainda pode garantir a conservação dos alimentos.

Solicita-seagentilezadecontataroCentrodeAssistênciao

Conselhos para a conservação dos alimentos: Geladeira

Descrição das funções

Superresfriamento: sugere-se utilizar esta função quando

alimentos frescos recém-adquiridos são colocados no

compartimento da geladeira.

Esta modalidade favorece um resfriamento mais rápido dos

Função Holiday: esta função é indicada quando se deseja, por

breves períodos de tempo (por exemplo as férias), não desligar

a geladeira mas deixá-la funcionando com consumos reduzidos.

Com esta modalidade o vão do freezer funciona regularmente

e o vão da geladeira funciona com uma temperatura superior a

+0°C:dadaatemperaturatirardageladeiratodososalimentos

perecíveis que necessitam de temperaturas inferiores para a

própria conservação otimizada e manter a porta da geladeira

Conselhos para a refrigeração dos alimentos

Por meio da circulação do ar no vão de resfriamento criam-

se ambientes com temperaturas diferentes, particularmente

adequados para a conservação dos vários alimentos; portanto,

é importante posicionar os alimentos de modo que o ar possa

circular livremente ao redor dos mesmos.

As zonas mais frias (adequadas por exemplo à conservação

de ensacados e carnes) se encontram logo acima da gaveta

para as verduras, portanto, na parte inferior da geladeira e

nas proximidades da parede traseira; por outro lado as zonas

menos frias se encontram na parte superior, perifericamente

e nas portas (ideais para a conservação de manteiga e queijos

A ventilação no interior da gaveta para as verduras é assegurada

por uma série de fendas que, a discrição do usuário, podem

Para utilizar o compartimento da geladeira no melhor modo

possível é necessário:

• Nãointroduziralimentosquentesoulíquidosquentesem

• Guardar sempreoslíquidos e todosaquelesalimentos

que emanam ou que possam absorver facilmente cheiros

e sabores em recipientes fechados ou nas relativas

• Nãocolocaróleoalimentarnosrecipientesexíveisnaporta

da geladeira: poderiam vir a criar rachaduras no plástico;

• Nuncaobstruirosfuroseasgrelhasdeventilaçãonaparede

do vão da geladeira e do congelador;

• Nãodepositarmateriaisexplosivosourecipientesspraycom

propelentes inamáveis como butano, propano, pentano

etc. no aparelho e guardar álcool de alta gradação somente

de pé e em recipientes bem fechados. Os gases ou os

líquidos que acidentalmente saem dos recipientes podem

ser reconhecidos lendo as indicações sobre o seu conteúdo

e às vezes são identicados com uma chama.

Prateleira de vidro em duas partes

Com uma simples operação mostrada na figura abaixo é

possível posicionar a prateleira de vidro dianteira (D2) sob

aquela traseira (D1).

Assim se cria espaço útil para a refrigeração de garrafas na

posição vertical (ou outros recipientes muito altos).

Tabela 2 - Conservação dos alimentos na geladeira

Alimento Recipientes para a conservação Zona de conservação Duração

Carn e e pei xe ( d e

Película de proteção, folhas de alumínio,

Qualquer prateleira 1-2 dias

Não conservar na geladeira. - -

Água, vinho, cerveja,

leite, sucos de fruta,

Alimentos em conserva

(vinagre ou azeite),

molhos, manteiga, queijos

Embalagem original. Com p ar tim e nt o s n a

Qualquer prateleira.

Os alimentos devem ser conservados no compartimento do geladeira,

no interior dos respectivos recipientes ou envoltos em invólucros

protectores adequados.14

Conselhos para a conservação dos alimentos: CONGELADOR Descrição das funções

Supercongelamento: A função de congelamento rápido foi

projetada para preservar o valor nutricional dos alimentos

guardados no vão do congelador da melhor forma possível

garantindo um congelamento completo em um tempo mais

Conselhos para o congelamento dos alimentos

O compartimento congelador é indicado para a conservação

de alimentos já congelados, para congelar quantidades

reduzidas de alimentos e para a preparação de cubos de gelo

ATENÇÃO:paracongelareparaconservarosalimentos

por muito tempo é necessária uma temperatura de

-18°C. Esta temperatura bloqueia consideravelmente a ação

Tão logo a temperatura ultrapassa -10°C o processo de

decomposição ativado pelos microrganismos reinicia tornando

os alimentos menos duráveis. Por tal motivo, uma vez

descongelados, os alimentos somente podem ser congelados

novamente após seu cozimento de modo a eliminar a maior

parte dos microrganismos.

• Para conservar os alimentos congelados é necessário

certicar-se que os mesmos tenham sido bem conservados

• Aconselha-selimitarasaberturasdocompartimentoque

contém os alimentos congelados e mantê-la aberta pelo

menor tempo possível;

• Aconselha-secongelarsomentealimentosfrescosedeótima

qualidade, após tê-los lavado e secado cuidadosamente;

• Colocarosalimentosaseremcongeladosnagavetainferior,

este é o ponto mais frio do compartimento freezer;

• A temperatura de conservação deve ser perenemente

inferior ou igual a -18°C;

• Naplacadeidenticaçãoencontra-seindicadaaquantidade

máxima de alimentos frescos que podem ser congelados

em24h(“freezingcapacity”).Umamaiorquantidadegera

um congelamento de má qualidade e reduz notavelmente

a qualidade dos alimentos já congelados;

• Quando se tem quantidades de alimentos superiores

a 8 kg aconselha-se ativar a função SuperFreeze

(Super congelamento) 24 horas antes de efetuar o

• Congelar os alimentos em pequenas porções,

cuidadosamente envolvidas em material de proteção

adequado (folhas de alumínio ou especícos sacos para

freezer) bem aderente e fechado, marcando a data de

embalagem e de vencimento;

• Sorvetesepicolésdevemserconsumidossomentealguns

minutos após terem sido tirados do congelador para evitar

lacerações cutâneas dos lábios e da língua. Pelo mesmo

motivo aconselha-se evitar tocar as paredes internas do

congelador com as mãos molhadas;

• Ospacotesdevemestarsecosparaquesecongelemjuntos

um ao outro ou que grudem entre si;

• Aembalagemdeveassegurarqueoareaumidadenão

saiam de modo a evitar a secagem dos alimentos e a perda

e das vitaminas neles contidas;

entrem em contato com os alimentos já congelados para

evitar o descongelamento;

• Para congelar pequenas quantidades de alimentos

frescos (1-2 kg) não é necessário intervir na regulação

do congelador. Para congelar quantidades maiores ativar

afunção“SuperFreeze” (par. “Descrição das funções da

geladeira e do congelador”).

ATENÇÃO:nocompartimentocongeladorounascélulas

de baixa temperatura não devem ser conservadas

bebidas engarrafadas, principalmente com gás; se as

bebidas congelam o conteúdo dilata e as garrafas podem

ATENÇÃO:umaumentodetemperaturadoscongelados

reduz seu tempo de conservação.

• Seporcausasacidentais,comoafaltadecorrentenarede

doméstica, os alimentos no compartimento congelador

tenham descongelado, até mesmo não completamente,

será necessário consumi-los em tempos muito breves;

também podem ser congelados novamente após seu

• Cominterrupçõesbreves(até6-8horas)osalimentosnão

estarão sujeitos a alterações.

Criação de gelo em cubos

O aparelho é dotado de um ou vários recipientes para a

produção de gelo em cubos; encher três-quartos do volume

dos mesmos com água potável e guardá-los no compartimento

especíco. Não usar objetos metálicos e com pontas para soltar

os recipientes. Para soltar facilmente os cubos do recipiente

verter um pouco de água corrente no próprio recipiente.

Conselhos para o descongelamento dos alimentos

Para poder cozinhar de maneira otimizada os alimentos

congelados é aconselhado o descongelamento na geladeira

ou a temperatura ambiente, diminuindo neste último caso o

tempo de descongelamento.

Caso seja necessário cozinhar rapidamente os alimentos, desde

que de pequenas dimensões, os mesmos podem ser cozinhados

diretamente aumentando os tempos de cozimento.

Caso tenham dimensões normais, antes do cozimento

os alimentos podem ser descongelados no forno de

Umavezdescongeladososalimentossedeterioramembreve

tempo, portanto, deverão ser consumidos num prazo de

12-24 horas depois que foram descongelados e poderão ser

novamente congelados somente após terem sido cozinhados

(cozidos ou assados).re scongelati in forno a microonde.15

Tabela 3 - Congelamento dos alimentos no congelador

Alimento Recipientes para a conservação Zona de conservação Duração

alimentos congelados,

gelo em cubos, sorvetes

Embalagem original bem fechada. Parte superior do vão

alimentos: carne e peixe

Embalagem original bem fechada.

Recipientesparaalimentosresistentesàsbaixas

temperaturas fechados hermeticamente.

Máximaquantidadeporrecipiente:2,5kg

parte inferior do vão

alimentos: primeiros

temperaturas fechados hermeticamente.

Máximaquantidadeporrecipiente:1kg

Parte superior do vão

Os alimentos devem ser conservados no compartimento do

congelador, no interior dos respectivos recipientes ou envoltos em

invólucros protectores adequados.16

7. MANUTENÇÃO ORDINÁRIA Limpeza da aparelhagem Antes da intervenção desligar a alimentação elétrica.Limpeza internaLimpar todas as partes internas com água morna e sabão neutro, vinagre ou bicarbonato de sódio, em seguida secar cuidadosamente. Em alternativa utilizar detergentes específicos para geladeiras a venda em qualquer supermercado. Não usar detergentese/oupósabrasivos,abasedesoda,ousolventes que possam danicar os acabamentos.Para facilitar a limpeza é possível remover os acessórios internos (consultar o par. “Desmontagem dos componentes”).Limpeza externaLimpar todas as partes externas com detergentes especícos, não usardetergentese/oupósabrasivos,abasedesoda,solventesque possam danicar os acabamentos ou jatos de água.Desmontagem dos componentesPara facilitar as operações de limpeza é possível desmontar todos os componentes internos da aparelhagem.Seguirasindicaçõesdaguraespecíca.A: Gavetas freezer, gaveta fruta/verdura e gaveta “Fresh Control 0°C”: estas gavetas correm sobre guias especiais dotadas de travas, as quais impedem que, ao abrir as gavetas, estas saiam totalmente correndo o risco de cair no chão. Caso se deseje tirá-las da aparelhagem para as operações de limpeza, extraí-las num comprimento equivalente a 3/4 de sua profundidade, erguê-las ligeiramente e prosseguir com a extração continuando a mantê-las inclinadas para cima.B: Compartimentos da porta: estão simplesmente introduzidos nas guias integradas na porta, para extraí-los levantá-los empurrando-os rmemente por baixo.C: Gavetas freezer: por motivos de segurança não é possível extraí-las completamente da aparelhagem; uma vez abertas até a máxima extração permitida å é possível extrair as gavetas internas simplesmente erguendo-as ç.D: Prateleira de vidro em duas partes: a prateleira dianteira (D2) está enganchada naquela traseira para impedir sua saída acidental (ver det.ç); para extraí-la erguer ligeiramente a prateleira traseira (D1) e puxar a prateleira dianteira (D2). A prateleira traseira (D1) tem sua extremidade bloqueada por dois pinos que impedem a sua saída acidental (ver det.é), para extraí-la erguê-la e puxá-la até que saia. Quando as duas prateleiras (D1 e D2) são reposicionadas certicar-se que se enganchem novamente uma na outra.E: Prateleira de vidro com porta garrafas: a prateleira corre sobre guias e tem dois pinos que impedem a sua saída acidental (ver det.å); caso se deseje retirá-la da aparelhagem para as operações de limpeza, erguê-la ligeiramente e extraí-la continuando a mantê-la inclinada para cima. F: Prateleira de vidro: a prateleira corre sobre guias, caso se deseje retirá-la da aparelhagem para as operações de limpeza tirar a gaveta “Fresh Control 0°C”, erguer ligeiramente a prateleira e extraí-la continuando a mantê-la inclinada para cima.

8. MANUTENÇÃO EXTRAORDINÁRIA Antes da intervenção desligar a

alimentação elétrica e esvaziar a

1 A) Abrir a porta da geladeira;

 B)Com uma chave de fenda agir nos dois clipes para

remover a cabeceira do lado superior da porta e puxá-la

 C)Utilizandoumachavedefendapuxarparabaixoosclipes

do lado direito e esquerdo situados sob a dobradiça

superior tendo o cuidado de não danificá-los.

D) somente para mod.

: soltar os dois blocos

Para removê-lo fazer alavanca em vários pontos com uma

chave de fenda prestando atenção para não danificá-lo.

C) Coloque o painel frontal acima do equipamento que está

sendo cuidado para n

3 A)Segurandofirmementeaportadageladeira,soltaros

e afrouxar o terceiro parafuso posta à direita.

Tiraradobradiçasuperiorgirando-aprimeiramenteem

sentido anti-horário e, em seguida, puxando-a para cima.

C) Neste ponto tirar a porta da geladeira puxando-a para

cima e apoiá-la cuidadosamente prestando atenção para

nterior do vão que se encontrava atrás da

dobradiça, prestar atenção para que não sobressaia de

modo a não atrapalhar o sucessivo reposicionamento do

4 A)Soltarostrêsparafusosquefixamadobradiçacentral

Reversibilidade da porta: desmontagem portas do lado direito18

9B display externodisplay externodisplay externodisplay externo

Reversibilidade da porta: montagem portas no lado esquerdo

5 A) Pegar a dobradiça central, soltar o pino utilizando um

alicate, virá-lo de180°eaparafusá-lonovamentena

 B)Utilizandoumachavedefendatirarastrêscoberturasdos

furos da travessa central do lado esquerdo e remontá-las

7 A) Afrouxar ligeiramente o parafuso (já presente) do lado

superior esquerdo da aparelhagem.

 B) Pegaradobradiçasuperior,virá-ladepontacabeça;

C) Desapertar o pino da dobradiça (agora, encontra-se

voltado para cima) e apertar na parte inferior.

D) somente para mod.

do vão e deixá-lo provisoriamente pender da

8 A) Pegar a porta da geladeira, introduzi-la no pino da

 B) Introduziradobradiçasuperiornaportaeaproximara

mesma da respectiva sede da aparelhagem.

C) Introduzir o rasgo da dobradiça no parafuso presente no

lado esquerdo (afrouxado na fase 7A);

  Bloquearadobradiçaàaparelhagemaparafusandoos

dois parafusos na mesma.

A) Deslocar o cabo display que se encontra no rasgo sobre

a porta da geladeira no lado esquerdo para o lado direito

mantendo-o sempre no interior do rasgo predisposto;

 B)Fazerocaboqueseencontranointeriordorasgoda

dobradiça passar sob a travessa da porta e unir os dois

10 A)Engataracabeceira(anteriormenteremovida)nolado

superior da porta da geladeira.

 B) Encaixar o painelfrontal fazendo pressão em vários

C) Fixá-lo com dois parafusos;

D) Aplicar os clipes no lado direito e esquerdo (anteriormente
