BEDIENUNGSANLEITUNG C3FE744CWJ HAIER

* For other countries please refer to www.haier.com

34 35DE Gebrauchsanleitung

Kühl-Gefrierkombination

A3FE742CMJ B3FE742CMJ C3FE744CMJ C3FE744CWJDanke

Vorgesehener Gebrauch 4

Sicherheitshinweise 5

Gerätebeschreibung 8

Reinigung und Pege 23

Technische Daten 33

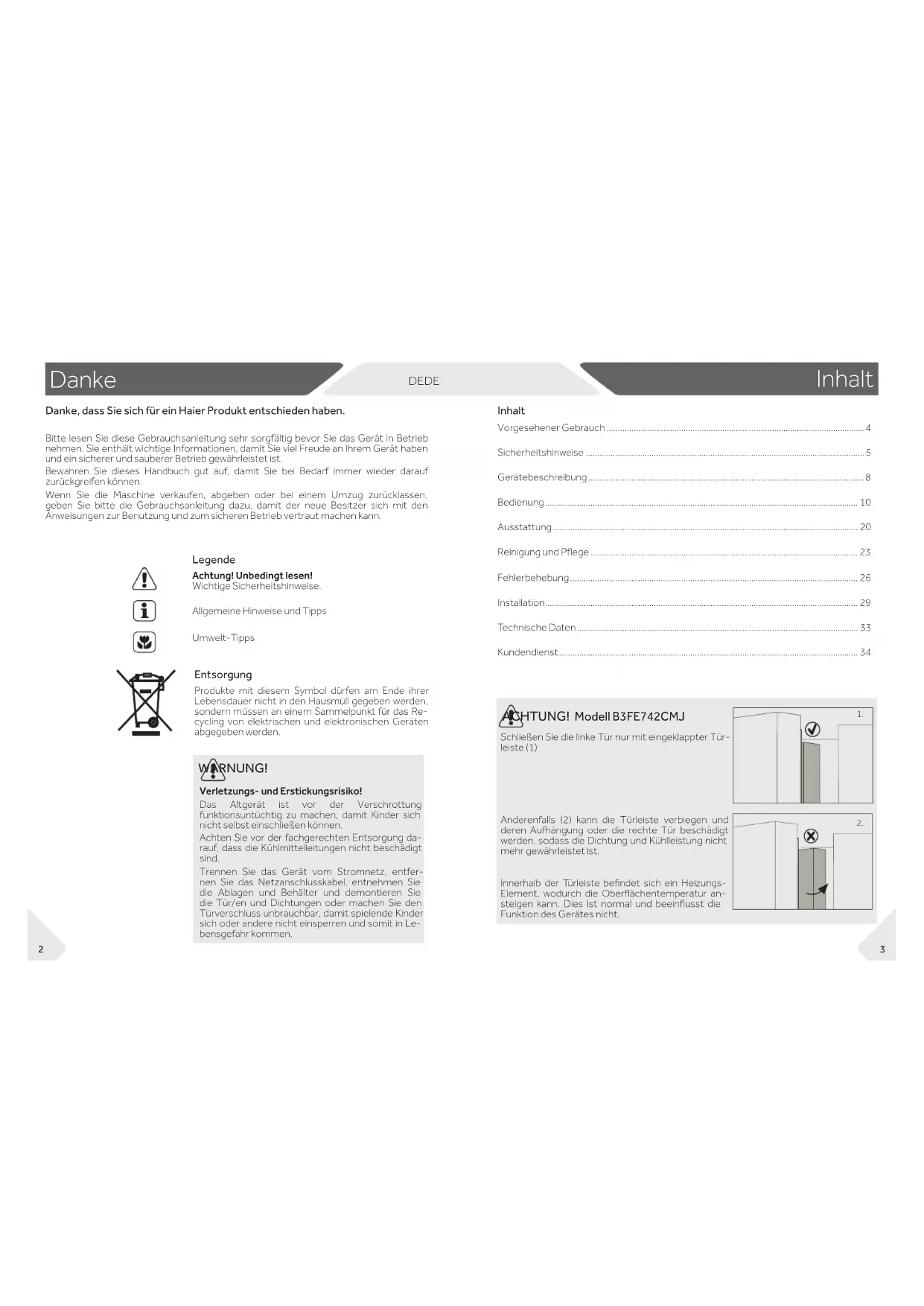

Danke, dass Sie sich für ein Haier Produkt entschieden haben.

Bitte lesen Sie diese Gebrauchsanleitung sehr sorgfältig bevor Sie das Gerät in Betrieb

nehmen. Sie enthält wichtige Informationen, damit Sie viel Freude an Ihrem Gerät haben

und ein sicherer und sauberer Betrieb gewährleistet ist.

Bewahren Sie dieses Handbuch gut auf, damit Sie bei Bedarf immer wieder darauf

zurückgreifen können.

Wenn Sie die Maschine verkaufen, abgeben oder bei einem Umzug zurücklassen,

geben Sie bitte die Gebrauchsanleitung dazu, damit der neue Besitzer sich mit den

Anweisungen zur Benutzung und zum sicheren Betrieb vertraut machen kann.

Achtung! Unbedingt lesen!

Wichtige Sicherheitshinweise.

Allgemeine Hinweise und Tipps

Produkte mit diesem Symbol dürfen am Ende ihrer

Lebensdauer nicht in den Hausmüll gegeben werden,

sondern müssen an einem Sammelpunkt für das Re-

cycling von elektrischen und elektronischen Geräten

Verletzungs- und Erstickungsrisiko!

Das Altgerät ist vor der Verschrottung

funktionsuntüchtig zu machen, damit Kinder sich

nicht selbst einschließen können.

Achten Sie vor der fachgerechten Entsorgung da-

rauf, dass die Kühlmittelleitungen nicht beschädigt

Trennen Sie das Gerät vom Stromnetz, entfer-

nen Sie das Netzanschlusskabel, entnehmen Sie

die Ablagen und Behälter und demontieren Sie

die Tür/en und Dichtungen oder machen Sie den

Türverschluss unbrauchbar, damit spielende Kinder

sich oder andere nicht einsperren und somit in Le-

ACHTUNG! Modell B3FE742CMJ Schließen Sie die linke Tür nur mit eingeklappter Tür-

Anderenfalls (2) kann die Türleiste verbiegen und

deren Aufhängung oder die rechte Tür beschädigt

werden, sodass die Dichtung und Kühlleistung nicht

mehr gewährleistet ist.

Innerhalb der Türleiste bendet sich ein Heizungs-

Element, wodurch die Oberächentemperatur an-

steigen kann. Dies ist normal und beeinusst die

Funktion des Gerätes nicht.

2 3Vorgesehener Gebrauch

DE DE Sicherheitshinweise

Bevor Sie das Gerät zum ersten Mal einschalten achten Sie darauf,

▶ das Gerät keinen Transportschaden aufweist.

▶ alle Verpackungsmaterialien entfernt sind und diese außerhalb der Reichweite von

Kindern aufbewahrt werden.

▶ Sie vor der Installation das Gerät mindestens zwei Stunden stehen lassen. Dadurch

kann sich das Kühlsystem nach dem Transport erholen.

▶ das Gerät schwer ist. Immer mit mindestens zwei Personen handhaben.

▶ Der Aufstellort so beschaen ist, dass sich die Gerätetüren vollständig önen lassen

und der Raum gut belüftet ist. Mindestens 20 cm nach oben und 10 cm um das Gerät

▶ die Lüftungsönungen am Gerät oder im Einbaugehäuse freigehalten werden.

▶ die Angaben auf dem Typenschild mit den elektrischen Anschlussbedingungen über-

einstimmen. Falls nicht, kontaktieren Sie bitte einen Elektriker.

▶ das Gerät mit Netzspannung (220 - 240 VAC/50 Hz) betrieben wird. Außergewöhn-

liche Netzspannungsschwankungen können dazu führen, dass das Gerät nicht ein-

schaltet, die Temperaturregelung oder der Kompressor beschädigt werden oder ein

unnormales Betriebsgeräusch auftritt. In diesem Fall ist ein automatischer Span-

nungsregler einzubauen.

▶ das Gerät an eine separate geerdete Steckdose angeschlossen wird.

▶ die Steckdose stets zugänglich ist.

▶ das Gerät nicht auf der Netzanschlussleitung steht. Nicht auf das Netzkabel treten.

x das Gerät im direkten Sonnenlicht oder in der Nähe einer Wärmequelle (z. B. Heizkör-

per, Herd und andere Wärme abgebende Geräte) aufstellen.

x die Kühlmittelrohre bei Transport oder Installation beschädigen.

x Mehrfachsteckdosen oder Verlängerungskabel benutzen.

Vorgesehener Gebrauch

Das Gerät ist zum Kühlen und Gefrieren von Lebensmitteln geeignet. Dieses Gerät wur-

de ausschließlich für den Gebrauch in trockenen Innenräumen im Haushalt konzipiert. Bei

gewerblicher Nutzung entfällt die Haier Garantie. Verwenden Sie es nicht für andere Zwe-

cke als die, für die es ausgelegt ist.

Veränderungen oder Modikationen an dem Gerät sind nicht zulässig. Solche Eingrie

führen zum Verlust von Gewährleistungsansprüchen.

Normen und Richtlinien

Dieses Produkt erfüllt die Anforderungen aller anwendbaren EG-Richtlinien,die eine CE-

Kennzeichnung vorsehen.

Zubehör entsprechend der nachfolgenden Liste überprüfen:

** Nur Modell C3FE744CMJ and C3FE744CWJ Hinweis

Aufgrund technischer Änderungen und Modellvarianten können manche Abbildungen

in dieser Bedienungsanleitung ev. von dem von Ihnen erworbenen Modell abweichen.

Achten Sie darauf, dass das Anschlusskabel und der Stecker nicht beschädigt ist. Ein

beschädigtes Stromkabel darf nur vom Hersteller, dem Kundendienst oder einem ent-

sprechenden Fachmann ersetzt werden.

4 5Sicherheitshinweise

DE DE Sicherheitshinweise

Während des täglichen Gebrauchs achten Sie darauf,

▶ dieses Gerät nur dann von Kindern ab 8 Jahren und darüber sowie von Personen mit

verringerten physischen, sensorischen oder mentalen Fähigkeiten, oder Mangel an

Erfahrung und Wissen benutzt wird, wenn sie beaufsichtigt oder bezüglich des siche-

ren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefah-

▶ Sie Kinder unter 3 Jahren vom Gerät fernhalten, es sei denn, sie sind unter kontinuier-

▶ Kinder nicht mit dem Gerät spielen.

▶ die Reinigung und Wartung nur dann von Kindern durchgeführt wird, wenn sie beauf-

▶ nur am Stecker und nicht am Anschlusskabel gezogen wird, um das Gerät vom Strom-

▶ ein beschädigtes Stromkabel nur vom Hersteller, dem Kundendienst oder einem ent-

sprechenden Fachmann ersetzt wird.

▶ Sie den Gashahn schließen und Türen und Fenster önen, wenn in der Nähe des Ge-

rätes Gas austritt. Das Netzkabel des Gerätes oder eines anderen Gerätes darf weder

gezogen noch eingesteckt werden.

▶ Sie die Tür(en) nur an den Grien önen und schließen. Der Spalt zwischen den Ab-

teilen sowie zwischen Tür und Schrank ist sehr schmal. Nicht hineingreifen; es be-

steht Quetschgefahr. Die Gerätetür(en) nur önen und schließen, wenn sich im

Bewegungsbereich der Tür keine Kinder aufhalten.

▶ Sie das Gerät vor der Durchführung von Wartungsarbeiten von der Stromzufuhr tren-

nen. Vor dem Wiedereinschalten mindestens 5 Minuten warten, da häuges Einschal-

ten den Kompressor beschädigen kann.

▶ Sie mindestens einmal im Jahr die Staubablagerungen von den Teilen an der Rückseite

des Gerätes gründlich mit einer weichen Bürste oder dem Staubsauger beseitigen, um

Brandgefahr sowie erhöhten Energieaufwand zu vermeiden.

▶ das Gerät für einen Betrieb bei Umgebungstemperaturen zwischen 10 und 43°C aus-

gelegt ist. Das Gerät arbeitet möglicherweise nicht ordnungsgemäß, wenn es für eine

längere Zeit einer Temperatur oberhalb oder unterhalb des angegebenen Bereichs

▶ bei Erwärmung im Gefrierabteil der Zustand des Gefriergutes überprüft werden muss.

Angetautes muss gegebenenfalls verarbeitet (kochen, braten) und in gegartem Zu-

stand wieder eingefroren werden.

x unnötig tiefe Temperaturen im Kühlabteil einstellen. Bei hoher Einstellung können

Minustemperaturen auftreten! Achtung: Flaschen können platzen.

x Medikamente, die eine präzise Lagertemperatur benötigen oder Bakterien oder Che-

mikalien im Gerät lagern.

x Flüssigkeiten (insbesondere kohlensäurehaltige Getränke) -außer hochprozentige

Spirituosen- im Gefrierabteil einlagern, da diese platzen könnten.

x instabile Gegenstände (schwere Gegenstände, wassergefüllte Behälter) auf das Gerät

stellen, um Verletzungen durch herabfallende Gegenstände oder einen elektrischen

Schlag bei Wasserkontakt zu verhindern.

x an den Türablagen ziehen. Die Tür könnte verzogen, die Türablage abgerissen oder das

Gerät ins Wanken gebracht werden.

x den Kältekreislauf beschädigen. Falls er beschädigt wird, darf das Gerät nicht verwen-

x auf die Gefrierschublade oder das Gefrierabteil treten.

x die Innenächen des Gefrierabteils während des Betriebes berühren, insbesondere

nicht mit nassen Händen. Es besteht die Gefahr festzufrieren.

x Tiefkühlgut mit nassen Händen berühren (Handschuhe tragen)! Ebenso Eis am Stiel

nicht sofort nach der Entnahme aus dem Gefrierabteil verzehren. Es besteht die Ge-

fahr festzufrieren bzw. die Entstehung von Frostblasen. ERSTE HILFE: Sofort unter

ießendes, kaltes Wasser halten! Nicht wegreißen!

x das Gerät mit hartborstigen Bürsten, Drahtbürsten, Scheuerpulver, Benzin, Amylace-

tat, Aceton und ähnlichen organischen Lösungen, Säure oder alkalischen Lösungen

x Reif- und Eisansätze mit scharfkantigen Gegenständen abkratzen. Zum Abtauen kei-

ne Sprays, keine elektrischen Heizgeräte wie Heizlüfter, Haartrockner, Dampfreiniger

oder andere Wärmequellen verwenden! Kunststoteile könnten sich verformen.

x das Gerät beim Reinigen besprühen oder abspülen.

x das Gerät mit Dampf oder Wasserstrahl reinigen.

x die kalten Glasablagen mit heißem Wasser reinigen. Plötzliche Temperaturänderungen

könnten zu Glasbruch führen.

x elektrische Geräte im Kühl- und Gefrierabteil benutzen, sofern diese nicht vom Her-

steller empfohlen wurden.

x versuchen, das Gerät selbst zu reparieren. Im Reparaturfall wenden Sie sich bitte an

Dieses Gerät ist mit dem brennbaren Kühlmittel ISOBUTHAN (R600a) befüllt. Achten

Sie darauf, dass die Kühlmittelrohre bei Transport oder Installation nicht beschädigt

werden. Austretendes Kühlmittel kann Augenschäden verursachen oder sich entzün-

den. Im Schadensfall sind oenen Feuerquellen fernzuhalten und der Raum gründlich

zu lüften. Weder die Netzanschlussleitung dieses Gerätes noch eines anderen darf ge-

zogen oder an das Stromnetz angeschlossen werden. Benachrichtigen Sie den Kun-

dendienst. Sollten Spritzer des Kältemittels ins Auge gelangt sein, spülen Sie das Auge

unter ießendem Wasser aus und kontaktieren Sie sofort den Augenarzt

Lagern und benutzen Sie keine brennbaren, explosiven oder korrosiven Stoe im Gerät

oder in dessen Nähe.

Informationen zum Kühlmittel

6 7Gerätebeschreibung

DE DE Gerätebeschreibung

1 LED Lampe Kühlabteil

5 Abdeckung Gemüseschale

12 LED Lampe Gefrierfachschublade

13 Obere Gefrierfachschublade mit

14 Untere Gefrierfachschublade mit

15 Verstellbare Füße

Modell A3FE742CMJ Modell B3FE742CMJ Modell C3FE744CMJ and C3FE744CWJ

1 LED Lampe Kühlabteil

5 Abdeckung Gemüseschale

7 My Zone Glasabdeckung

9 Obere Gefrierfachschublade

10 Mittlere Gefrierfachschublade

11 Untere Gefrierfachschublade

12 Verstellbare Füße

Vor dem ersten Gebrauch

▶ Alle Verpackungsmaterialien sind zu entfernen. Diese müssen unzugänglich für Kin-

der aufbewahrt und auf umweltfreundliche Weise entsorgt werden.

▶ Vor dem Einlegen von Nahrungsmitteln sollte das Gerät innen und außen mit war-

men Wasser und einem milden Geschirrspülmittel gereinigt werden.

▶ Nach dem Ausrichten und Reinigen des Gerätes mindestens 2 Stunden warten, be-

vor es an das Netz angeschlossen wird. Siehe hierzu Kapitel INSTALLATION.

▶ Vor dem ersten Einlagern die Abteile bei hoher Reglerstellung vorkühlen. Mit Hilfe

der Funktionen Super Cool und Super Freeze werden die Lagertemperaturen schnell

▶ Die Temperatur im Kühl- und im Gefrierabteil werden automatisch auf 5 ° C bzw.-18 °

C geregelt. Dies sind die empfohlenen Einstellungen. Falls gewünscht, können diese

Temperaturen manuell geändert werden. Siehe FUNKTIONEN .

A Anwahl Kühlabteil (engl.: „Fridge“)

B Anwahl My Zone-Box

C Anwahl Gefrierabteil (engl.: „Freezer“)

D Anwahl Special-Box/Instant cool

G Verriegelung Bedienblende

Model A3FE742CMJ and B3FE742CMJ Model C3FE744CMJ and C3FE744CWJ Anzeigen:

a2 Temperatur Kühlabteil

b Temperatur My Zone

c1 Super freeze Funktion

c2 Temperatur Gefrierabteil

d Instant cool Funktion

g Verriegelung Bedienblende

h Fridge o Funktion

▶ Das Gerät ist ab Werk auf die empfohlenen Temperaturen von 5 ° C (Kühlabteil) und -18 ° C (Gefrierabteil) eingestellt. Unter normalen Umgebungsbedingungen müssen keine Temperatureinstellungen vorgenommen werden. ▶ Nach dem Einschalten des Gerätes kann es bis zu 12 Stunden dauern, bis die einge- stellte Temperatur erreicht ist. Hinweis Die Bedienblende wird automatisch gegen ungewolltes Betätigen gesperrt, wenn 30 Sekunden lang keine Taste gedrückt wird. Für jede Einstellung muss die Bedienblende erst entriegelt werden. Einstellen der Betriebsart Zwischen folgenden Betriebsarten kann gewählt werden: 1) Fuzzy Modus Im Fuzzy Modus regelt das Kühlgerät die Abteil-Temperaturen automatisch entsprechend der Umgebungstemperatur und der Temperaturänderung im Kühlraum. Falls keine spe-ziellen Anforderungen an die Kühlung bestehen, empfehlen wir die Verwendung des Be-triebsmodus Fuzzy (siehe FUZZY-MODUS). 2) Manueller Modus: Bestehen spezielle Anforderungen an die Lagertemperaturen, können diese mit Hilfe der Tasten der Bedienblende eingestellt werden (siehe TEMPERATUREINSTELLUNG).Die Innentemperaturen werden durch folgende Faktoren beeinusst: ▶ Raumtemperatur ▶ Häugkeit des Tür/Schubladenönen ▶ Menge der eingelagerten Lebensmitteln ▶ Aufstellung des Gerätes12 13 Sperren/entsperren der Bedienblende

▶ Zum Sperren der Bedienblende Taste „G“ für 3 Se- kunden drücken. Das zugehörige Symbol g leuch-tet auf. ▶ Zum Entsperren erneut die Taste 3 Sekunden lang drücken. Lock Hold 3 Sec. Ein- und Ausschalten des Geräts Das Gerät ist in Betrieb, sobald es an die Stromversorgung angeschlossen ist. Wenn das Gerät zum ersten Mal eingeschaltet ist, leuchtet „c2“ im Display bis eine Tem-peratur von 5°C erreicht ist, bzw. bis das Gerät eine Stunde lang in Betrieb war. Die Tem-peraturanzeigen „a2“, „b „und „c2“ zeigen die momentan in den Abteilen vorhandenen Temperaturen an. Standby-Modus (nur Modell A3FE742CMJ and B3FE742CMJ) Das Display schaltet automatisch 30 Sekunden nach dem Betätigen einer Taste ab. Da-nach wird die Bedienblende automatisch verriegelt. Es leuchtet auf, wenn eine Taste ge-drückt oder die Tür geönet wird (bei einem Alarm leuchtet das Display nicht auf).Das Gerät vor dem Ausschalten leeren. Zum Ausschalten des Geräts Gerätestecker aus der Steckdose ziehen. Temperatureinstellung im Kühlabteil 1. Bedienblende entsperren, falls diese gesperrt ist.2. Taste „A“ (Fridge) zur Anwahl des Kühlabteils drü-cken. Die Anzeige „a2“ blinkt. 3. Taste „A“ zum Einstellen der Temperatur drücken. Die Temperatur kann in 1°C Schritten von mi-nimal 2°C bis maximal 8°C eingestellt werden. Die optimale Temperatur im Kühlabteil ist 5°C. Kältere Temperaturen benötigen unnötigen Stromverbrauch.4. Die Einstellung wird automatisch nach 5 Sekun-den gespeichert; zum sofortigen Bestätigen kann irgendeine Taste außer der Taste A gedrückt wer-den. Die Anzeige „a2“ leuchtet nun konstant. Türalarm/Gefrierschubladen-Alarm Wenn die Kühlschranktür oder eine Gefrierfachschub- lade für mehr als 3 Minuten geönet ist, ertönt ein Türalarm. Der Alarm kann durch Schließen der Tür/Schublade oder Berühren der Bedienblende ausge-schaltet werden. Wenn die Tür/Schublade für mehr als 7 Minuten oen gelassen wird, wird das Licht im Kühlabteil/unterhalb der Kühlschrank-Tür und die Dis-playbeleuchtung automatisch abgeschaltet. Temperatureinstellung

Sensortasten Bei den Tasten handelt es sich um Sensortasten, die bereits bei leichter Berührung mit dem Finger reagieren.Bedienung

Wenn eine größere Menge von Lebensmitteln eingela-

gert werden soll, zum Beispiel nach dem Einkauf, sollte

die Super cool Funktion eingeschaltet werden. Die Su-

per-Cool Funktion beschleunigt das Abkühlen frischer

Lebensmittel und schützt gleichzeitig die bereits ein-

gelagerte Ware vor unerwünschter Erwärmung. Dabei

wird automatisch eine Soll-Temperatur von +2°C vor-

1. Bedienblende entsperren, falls diese gesperrt ist.

2. Taste „A“ (Fridge) für 3 Sekunden drücken. Die

Anzeige „a1“ leuchtet auf und die Funktion ist ak-

3. Nochmaliges Betätigen der Taste „A“ schaltet die

Funktion wieder aus.

Die Super freeze Funktion wird automatisch nach 56 Stunden ausgeschaltet. Das Gerät

wird danach mit der zuvor eingestellten Temperatur betrieben.

Super freeze Funktion

Frische Lebensmittel sollten möglichst schnell bis

auf den Kern durchgefroren werden. Dadurch bleiben

Nährwerte, Aussehen und Geschmack am besten

erhalten. Die Super freeze Funktion beschleunigt das

Einfrieren frischer Lebensmittel und schützt gleichzei-

tig die bereits eingelagerte Ware vor unerwünschter

Die Funktion 24 Stunden vor dem Einlegen der Le-

bensmittel in das unterste Gefrierfach einschalten.

1. Bedienblende entsperren, falls diese gesperrt ist.

Die Super cool Funktion wird automatisch nach 3 Stunden deaktiviert.

▶ Aufgrund des unterschiedlichen Wassergehalts von Fleisch können einige Fleischsor-

ten mit hohem Feuchtegehalt bei niedrigen Lagertemperaturen gefrieren. So soll-

te „frisch aufgeschnittenes“ Fleisch im My Zone-Fach bei mindestens 0°C gelagert

▶ Kälteempndliches Obst wie Ananas, Avocado, Bananen, Grapefruits und Gemüse

wie Kartoeln Auberginen, Bohnen, Gurken, Zucchini und Tomaten sowie Hartkäse

gehören nicht zur Lagerung in die My Zone-Box.

2. Taste „C“ (Freeze) für 3 Sekunden drücken. Die-

Anzeige „c1“ leuchtet auf und die Funktion ist ak-

3. Nochmaliges Betätigen der Taste „C“ schaltet die

Funktion wieder aus.

Das Kühlabteil ist mit einer My Zone-Box ausgestattet.

Je nach Art des Lebensmittels kann für die Box die ge-

eignetste Temperatur gewählt werden, um den Nähr-

wert der Speisen optimal zu erhalten. Die Temperatu-

ren können zwischen -3°C und 5°C eingestellt werden.

Dabei sind folgende Empfehlungen zu beachten:

▶ +2 °C ~5 °C geeignete Temperatur für Obst und

▶ -2 °C ~2 °C geeignete Temperatur, um frischen

Fisch, Fleisch und gekochte Speisen 1-2 Tage

▶ -3 °C geeignete Temperatur, um gefrorene Le-

bensmittel aufzutauen; Die Lebensmittel bleiben

teilgefroren, was das Zerkleinern und Kochen er-

Temperatureinstellung My Zone-Box

1. Bedienblende entsperren, falls diese gesperrt ist.

2. Taste „B“ (My Zone) zur Anwahl der My Zone-Box

drücken. Die Anzeige „b“ blinkt.

3. Taste „B“ (My Zone) zum Einstellen der Tempera-

tur drücken. Die Temperatur kann in 1°C Schritten

von minimal -3°C bis maximal 5°C eingestellt wer-

Temperatureinstellung im Gefrierabteil

1. Bedienblende entsperren, falls diese gesperrt ist.

2. Taste „C“ (Freezer) zur Anwahl des Gefrierabteils

drücken. Die Anzeige „c2“ blinkt.

3. Taste „C“ (Freezer) zum Einstellen der Tempera-

tur drücken. Die Temperatur kann in 1°C Schrit-

ten von -16°C bis -24°C eingestellt werden.

Die optimale Temperatur im Gefrierabteil ist

-18°C. Kältere Temperaturen benötigen unnöti-

4. Die Einstellung wird automatisch nach 5 Sekun-

den gespeichert; zum sofortigen Bestätigen kann

irgendeine Taste außer der Taste C gedrückt wer-

den. Die Anzeige „c2“ leuchtet nun konstant.Bedienung

Während die Holiday Funktion in Betrieb ist dürfen keine Waren im Kühlabteil gelagert

werden. Die eingestellte Temperatur von +17°C ist zu warm für Lebensmittel.

Die Temperatur in der My Zone-Box kann nicht höher sein als die im Kühlabteil.

(Nur Modell C3FE744CMJ und C3FE744CW)

Diese Funktion schaltet das Kühlabteil aus. Dies hat

keine Auswirkungen auf das Gefrierabteil.

1. Bedienblende entsperren, falls diese gesperrt ist..

2. Taste „H“ (Fridge o) drücken. Die Anzeige „h“

leuchtet auf und die Funktion ist aktiviert.

3. Nochmaliges Betätigen der Taste „H“ schaltet die

Funktion wieder aus. Fridge oFridge o WARNUNG!

▶ Entnehmen Sie alle eingelagerten Waren, bevor Sie das Kühlabteil ausschalten.

▶ Lassen Sie die Tür des Kühlabteils oen, solange das Kühlabteil abgeschaltet ist, um

Geruchs- und Schimmelbildung zu vermeiden.

Im Fuzzy Modus regelt das Kühlgerät die Temperatur au-

tomatisch entsprechend der Umgebungstemperatur

und der Temperaturänderung im Kühlraum. Diese

Funktion erfolgt vollkommen ungebunden.

1. Bedienblende entsperren, falls diese gesperrt ist.

2. Taste „E“ (Fuzzy) drücken. Die Anzeige „e“ leuchtet

auf und die Funktion ist aktiviert.

3. Die Funktion kann durch nochmaliges Betätigen

der Taste „E“ oder durch Einstellen einer anderen

Funktion/Modus wieder ausgeschaltet werden. FuzzyFuzzy Holiday Funktion

Mit dieser Funktion wird die Kühlabteiltemperatur auf

konstant 17 °C eingestellt. Dadurch besteht die Mög-

lichkeit - ohne dass es zu einer Geruchs- oder Schim-

melbildung kommt - bei längerer Abwesenheit (z.B.

Urlaub= englisch: holiday) das leere Kühlabteil auch

geschlossen zu halten. Das Gefrierabteil setzt seinen

normalen Betrieb fort.

1. Bedienblende entsperren, falls diese gesperrt ist.

2. Taste „F“ (Holiday) für 3 Sekunden drücken. Die

Holiday Holiday Instant cool Funktion (Special Box)

(Nur Modell A3FE742CMJ and B3FE742CMJ)

Mit der Instant cool-Funktion können in 30 Minuten

Getränke, die sich in der Special-Box benden, von

Raumtemperatur auf eine erfrischende Trinktempe-

ratur gekühlt werden. Die Funktion wird automatisch

nach 30 Minuten beendet. In der Box wird dann eine

Temperatur zwischen 0 ° C und 5 ° C eingestellt, bei der

Getränke gelagert werden können.

1. Bedienblende entsperren, falls diese gesperrt ist.

2. Taste „D“ (Instant cool) zur Anwahl der Special

Box drücken. Die Anzeige „d“ leuchtet auf und die

Funktion ist aktiviert.

3. Nochmaliges Betätigen der Taste „D“ schaltet die

Funktion wieder aus.

4. Die Einstellung wird automatisch nach 5 Sekun-

den gespeichert; zum sofortigen Bestätigen kann

irgendeine Taste außer der Taste „B“ gedrückt

werden. Die Anzeige „b“ leuchtet nun konstant.

Anzeige „f“ leuchtet auf und die Funktion ist akti-

3. Die Funktion kann durch nochmaliges Betätigen

der Taste „F“ oder durch Einstellen einer anderen

Funktion/Modus wieder ausgeschaltet werden.Bedienung

Einlagern in das Gefrierabteil

▶ Die Temperatur des Gefrierabteils sollte stets bei -18°C gehalten werden.

▶ 24 Stunden vor dem Einfrieren den Temperaturregler auf MAX Position stellen- bei

kleinen Mengen genügen 4-6 Stunden.

▶ Warme Lebensmittel müssen vor dem Einlegen in das Gefrierabteil auf Zimmer-

temperatur abkühlen.

▶ Portionierte Lebensmittel gefrieren schneller und lassen sich besser auftauen und

verarbeiten. Das empfohlene Portionsgewicht beträgt höchstens 2,5 kg.

▶ Lebensmittel sollten vor dem Einlegen in das Gefrierabteil verpackt werden. Die

Verpackung muss außen trocken sein, damit sie nicht festfriert. Das Verpackungs-

material sollte geruchsneutral, luftdicht und ungiftig sein.

▶ Um ein Ablaufen der Lagerzeit zu verhindern, das Einlagerungsdatum, die zulässige

Lagerdauer und die Bezeichnung des Lebensmittels auf der Verpackung vermerken.

▶ WARNUNG!: Säure, Lauge, Salz usw. können die Oberäche des Gerätes angreifen.

Lebensmittel mit diesen Substanzen (z.B. Meeressch) nicht direkt auf den Boden

oder in Kontakt mit den Wänden ablegen. Salzwasser im Gerät sollte umgehend

▶ Die von den Lebensmittelherstellern empfohlene Lagerzeiten für die jeweiligen

Lebensmittel, insbesondere die für gewerblich tiefgefrorene Lebensmittel, sollten

nicht überschritten werden.

▶ Jeweils nur die benötigte Menge an Lebensmitteln entnehmen.

▶ Aufgetaute Lebensmittel rasch verbrauchen. Sie dürfen erst wieder eingefroren

werden, nachdem sie gekocht wurden.

▶ Keine übermäßigen Mengen an frischen Lebensmitteln einlagern. Das Gefrier-

vermögen beachten (siehe Kapitel TECHNISCHE DATEN und Angaben auf dem

Typenschild). Wenn an mehreren Tagen hintereinander eingefroren wird, sind höchs-

tens ca. 2/3 der maximalen Einfriermenge zu nehmen.

▶ Lebensmittel können bei einer Temperatur von mindestens -18 °C je nach Art 2 bis

12 Monate eingelagert werden (z. B. Fleisch 3 bis 12 Monate, Gemüse 6 bis 12 Mo-

▶ Frische Lebensmittel beim Einlagern nicht mit dem übrigen Gefriergut in Kontakt

bringen. Antaugefahr!

Beim Aufbewahren von eingekauften Tiefkühlwaren sind folgende Punkte zu beach-

▶ Immer die Angaben des Herstellers in Bezug auf die zulässige Aufbewahrungsdauer

der Nahrungsmittel beachten. Diese Dauer nicht überschreiten!

▶ Zwischen dem Kauf und der Einlagerung sollte so wenig Zeit wie möglich vergehen,

um die Qualität der Nahrungsmittel zu erhalten.

▶ Nur tiefgekühlte Produkte kaufen, die bei einer Temperatur von –18 °C oder weniger

▶ Nahrungsmittel, auf deren Verpackung sich Eis oder Frost bendet sollten nicht ge-

kauft werden. – Dies ist ein Hinweis darauf, dass das Produkt möglicherweise stellen-

weise aufgetaut und wieder gefroren ist – Temperaturanstiege beeinträchtigen die

Qualität der Nahrungsmittel.

Tipps für das Einlagern von Lebensmitteln

Einlagern in das Kühlabteil

▶ Die Temperatur des Kühlabteils sollte stets auf unter 5°C gehalten werden.

▶ Warme Lebensmittel müssen vor dem Einlegen in das Kühlabteil auf Zimmertem-

▶ Lebensmittel vor dem Einlegen in das Gerät reinigen und trocknen.

▶ Einzulagernde Lebensmittel sollten gut verpackt werden, um Gerüche und ge-

schmackliche Beeinträchtigungen zu vermeiden.

▶ Keine übermäßigen Mengen einlagern. Die Lebensmittel sollten mit ausreichend

Platz eingelagert werden, um einen ungehinderten Kaltluftstrom zu ermöglichen

und somit bessere Lagerergebnisse zu erzielen.

▶ Nahrungsmittel, die täglich gegessen werden, sollten im vorderen Bereich der Abla-

gen aufbewahrt werden.

▶ Die Lebensmittel nicht zu nah an den Innenwänden lagern, da sie festfrieren könn-

ten. Den direkten Kontakt von (insbesondere öligen und säurehaltigen) Lebensmit-

teln mit der Innenverkleidung vermeiden, da diese vom Öl/Säure angegrien wer-

den kann. Solche Rückstände stets entfernen.

▶ Gefriergut im Kühlabteil auftauen. Das Gefriergut senkt die Kühltemperatur, wo-

durch sich Energie sparen lässt.

▶ Die Reifung von Obst und Gemüse wie Zucchini, Melonen, Papaya, Bananen, Ananas

usw. kann im Gerät beschleunigt werden. Von einer Einlagerung dieser Lebensmittel

wird daher abgeraten. Allerdings kann die Reifung sehr unreifer Früchte für eine ge-

wisse Zeit unterstützt werden. Zwiebeln, Knoblauch, Ingwer und sonstiges Wurzel-

gemüse sollten ebenfalls bei Zimmertemperatur gelagert werden.

▶ Unangenehme Gerüche im Kühlschrank weisen darauf hin, dass etwas ausgelaufen

ist und einen Reinigung erforderlich ist. Siehe REINIGUNG UND WARTUNG.

▶ Die Lebensmittel sollten entsprechend den unterschiedlichen Lagertemperaturbe-

reichen zugeordnet werden:

Butter, Käse Obere Türablage

Obst, Gemüse, Salate Gemüseschale oder My Zone-Box (2°C ~ 5°C)

Wurst, Fleisch, Käse, Milch

Unterer Bereich (unterste Ablage bzw. Abdeckung

über der Gemüseschale)

Oberer Bereich oder in die Innentür

Getränke, Flaschen, Tuben Innentür

Frisches Fleisch, frischer

Fisch, Wurst, gekochte

Special Box mit Instant cool-Funktion (Nur Modell

A3FE742CMJ and B3FE742CMJ)Ausstattung

Hinweis: Darauf achten, dass alle Kanten der Ablage auf gleicher Höhe liegen. Hinweis: Die Membran darf nicht abgedeckt werden! Hinweis: Nach dem Einschalten des Gerätes kann es bis zu 12 Stunden dauern, bis die eingestell-te Temperatur erreicht ist. WARNUNG! Schubladen nicht überladen! Maximale Beladung je Schublade: 35 kg!20 21 Multi-air-ow Das Kühlabteil ist mit einem ventilatorgestützten Mul-ti- Air-Flow-System ausgestattet, welches für eine gleichmäßige Verteilung der Kühlluft auf unterschied-lichen Ebenen sorgt. So können warme Lebensmittel schneller heruntergekühlt werden, die Ausgangsfri-sche und Qualität der eingelagerten Lebensmittel bleibt erhalten. . My Zone-Box Gebrauch und Einstellung der My Zone-Box siehe BEDIENUNG (My Zone-Box).

M Y Z O N E Verstellbare Ablagenhöhe Die Ablagen können je nach Lagerungsbedarf in ihrer Höhe verstellt werden.1. Ablage auf beiden Seiten fassen, in Richtung (1) nach oben anheben und in Richtung (2) herauszie-hen. 2. Die Ablage zum Wiedereinlegen auf die Führungs-schienen legen und ganz nach hinten schieben, bis die Ablage in die hinteren seitlichen Schlitze einrastet. Obst- und Gemüsefach mit automatischer

Feuchtigkeitsregelung Gemüse bleibt länger frisch, wenn es in diesem Fach mit automatischer Feuchtigkeitsregelung gelagert wird.Die Abdeckung des Obst- und Gemüsefachs verfügt über eine panzliche Membran mit Atemfunktion.Steigt die Luftfeuchtigkeit durch die natürliche At-mung von frischem Gemüse, önet sich die Memb-ran und lässt überschüssige Feuchtigkeit entweichen. Wenn das Obst/Gemüse zu viel Wasser verliert, ver-hindert die Membran Wasserverdunstung. So wird im Obst- und Gemüsefach die optimale Luftfeuchtigkeit von 90 % aufrechterhalten. Türablagen entfernen Zur Reinigung lassen sich die Türablagen entfernen 1. Türablage auf beiden Seiten fassen und in Rich-tung (1) nach oben anheben.2. Türablage in Richtung (2) herausziehen. 3. Die Schritte in umgekehrter Reihenfolge ausfüh-ren, um die Türablage wieder einzusetzen. 1

OPTIONAL: OK-Sticker Anhand der „OK“-Temperaturanzeige an der inneren Seitenwand des Kühlabteils kann festgestellt werden, ob die Temperatur unter +4 °C liegt. Temperatur stu-fenweise verringern, wenn der Sticker nicht „OK“ an-zeigt. Herausnehmbare Gefrierschubladen

(Nur Modell A3FE742CMJ and B3FE742CMJ) Großes Gefriergut kann nach dem Herausnehmen der Einschübe eingelagert werden. Um die höchstzulässi-ge Gefriergutmenge optimal einzufrieren, das Gefrier-gut auf die Glasablage zwischen den Gefrierfächern legen (siehe Pfeil). Zum Herausnehmen die Einschübe bis zum Anschlag vorziehen, anheben und herausnehmen. Waren dürfen nicht über die Vorderkante der Ablage-äche hervorstehen. 3D-Gefrierschublade

(Nur Modell A3FE742CMJ and B3FE742CMJ) Die Gefrierschubladen lassen sich gerade und kom-plett ausziehen. Sie sind auf Leichtlauf-Teleskopschie-nen gelagert, sodass das Gefriergut einfach und kom-fortabel eingelagert und entnommen werden kann. Der automatische Türschließmechanismus erleichtert die Handhabung und spart zudem Energie.Ausstattung

DE DE Reinigung und Pege

Schalten Sie vor jeder Wartung das Gerät aus und ziehen Sie den Netzstecker.

Gerät am besten dann reinigen, wenn nur wenig oder kein Kühl- bzw. Gefriergut ein-

gelagert ist. Um unangenehme Gerüche im Gerät zu vermeiden, wird empfohlen, das

Kühlabteil alle vier Wochen zu reinigen.

▶ Führen Sie die Reinigung nicht mit hartborstigen Bürsten, Drahtbürsten,

Scheuerpulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösun-

gen, Säure oder alkalischen Lösungen durch sondern verwenden Sie spezielle

Kühlschrankreiniger.

▶ Besprühen oder spülen Sie das Gerät nicht mit Wasser ab.

▶ Reinigen Sie das Gerät nicht mit Dampf- oder Wasserstrahl.

▶ Reinigen Sie die kalten Glasablagen nicht mit heißem Wasser. Plötzliche Temperatur-

änderungen können zu Glasbruch führen.

▶ Berühren Sie kalte Eisenteile nicht mit feuchten Händen. Es besteht die Gefahr

▶ Überprüfen Sie bei Erwärmung im Gefrierabteil den Zustand des Gefriergutes .

Tauschen Sie die LED Lampe nicht selbst aus sondern wenden Sie sich an der Kunden-

(Nur Modell A3FE742CMJ and B3FE742CMJ)

Die Gefrierschubladen sind mit je einem Vorgefrier-

fach ausgestattet. Hier kann frisches Gefriergut von

bereits Gefrorenem beim Einlagern separiert werden,

sodass ein gleichmäßiger Gefriervorgang stattn-

denkann und bereits Gefrorenes nicht wieder antaut.

Nach Umlagerung der gefrorenen Lebensmittel kann

dieser Behälter für die übersichtliche Lagerung von

Kleinteilen wie Kräuterpackungen, Eis am Stiel oder für

den Eiswürfelbereiter verwendet werden.

1. Den Eiswürfelbehälter zu 3/4 mit Wasser füllen,

Abdeckung aufsetzen und in das Vorgefrierfach

2. Um die Eiswürfel herauszulösen den Eiswürfelbe-

hälter vorsichtig verdrehen oder unter ießendes-

Hinweise zum Energiesparen

▶ Darauf achten, dass das Gerät ausreichend belüftet ist (siehe INSTALLATION).

▶ Das Gerät nicht im direkten Sonnenlicht oder in der Nähe einer Wärmequelle (z.B.

Heizkörper, Herd und andere Wärme abgebende Geräte) aufstellen.

▶ Unnötige tiefe Temperatureinstellungen sollten vermieden werden. Je niedriger die

Temperatur eingestellt ist, desto höher ist der Energieverbrauch.

▶ Funktionen wie SUPER COOL oder SUPER FREEZE verbrauchen mehr Energie.

▶ Warme Lebensmittel vor dem Einlagern auf Raumtemperatur abkühlen lassen.

▶ Die Tür so wenig und so kurz wie möglich önen.

▶ Nicht zu viele Lebensmittel einlagern, damit die kalte Luft zirkulieren kann.

▶ Einen Lufteinschluss in der Lebensmittelverpackung vermeiden.

▶ Türdichtungen sauber halten, damit die Türen immer richtig schließen.

▶ Gefriergut im Kühlabteil auftauen.

Das Kühl- und Gefrierabteil tauen automatisch ab, so dass kein manueller Eingri erfor-

Austauschen der LED-Lampe

▶ Die Türdichtung stets sauber halten.

▶ Das Gerät einschließlich Innenausstattung mit

einem weichen Reinigungstuch oder Schwamm

und lauwarmem Wasser reinigen. Eventuell et-

was mildes Handgeschirrspülmittel beigeben.

▶ Wassertropfen an den Innenächen mit einem

trockenen, weichen Reinigungstuch entfernen.

▶ Geräteteile nicht in der Geschirrspülmaschine

▶ Vor dem Wiedereinschalten mindestens 5 Minuten

warten, da häuges Einschalten den Kompressor

Die LED-Beleuchtung ermöglicht einen geringen Energieverbrauch und eine lange Le-Reinigung und Pege

DE DE Reinigung und Pege

Das Gerät nur dann ausschalten, wenn es unbedingt notwendig ist.

▶ Das Gerät nicht an den Grien anheben.

▶ Das Gerät niemals horizontal auf den Boden legen.

Austauschbare Schubladendichtung

(Nur Modell A3FE742CMJ and B3FE742CMJ)

Es gibt sechs Dichtungen für die obere und die unte-

re Gefrierschublade, die bei Bedarf wie folgt ausge-

tauscht werden können.

1. Die fünf Dichtungen an der oberen und unteren

Schublade an den dargestellten Positionen an-

2. Darauf achten, dass die gebogene Lippe beim An-

bringen jeweils in den Gefrierraum zeigt.

3. Die untere Dichtung der oberen Schublade an-

4. Darauf achten, dass die gebogene Lippe beim An-

bringen nach unten zeigt.

Diese Dichtungen sowie die umlaufenden Tür-/ Schub-

laden Dichtungen erhalten Sie über den Kundendienst

(siehe Garantie-Karte).

Bei längerer Nichtbenutzung

Wenn das Gerät über einen längeren Zeitraum außer Betrieb gesetzt werden soll, und

nicht die Holiday Funktion verwendet werden soll:

▶ Eingelagerte Lebensmittel entnehmen.

▶ Netzstecker ziehen.

▶ Gerät wie oben beschrieben reinigen.

▶ Gerätetüren/Schubladen oen stehen lassen, damit im Gerät keine üblen Gerüche

1. Netzstecker ziehen und alle Lebensmittel aus dem Gerät entnehmen.

2. Die Ablagen und sonstigen beweglichen Teile im Kühl- und Gefrierabteil mit Klebe-

3. Das Gerät nicht um mehr als 45 ° kippen, um Beschädigungen des Kühlsystems zu

bensdauer. Bei Störungen wenden Sie sich bitte an den Kundendienst (siehe KUNDEN-

Technische Daten LED Lampe:

Kühlabteil Gefrierabteil

Spannung max. Leistung Spannung max. Leistung

A3FE742CMJ B3FE742CMJ

12 V 10 W 12V 2 W C3FE744CMJ C3FE744CWJ

12V 2 W - -Fehlerbehebung

DE DE Fehlerbehebung

Die im Folgenden aufgezählten Probleme können meist selbst behoben werden. Wenden

Sie sich erst dann an den Kundendienst (siehe Garantiekarte), wenn Sie alles geprüft ha-

ben und den Fehler nicht beseitigen können.

▶ Schalten Sie vor jeder Wartung das Gerät aus und ziehen Sie den Netz-

▶ Elektrogeräte dürfen nur durch Elektrofachkräfte repariert werden, da durch unsach-

gemäße Reparaturen erhebliche Folgeschäden entstehen können.

▶ Wenn das Netzkabel beschädigt ist, muss es durch den Kundendienst (siehe

Garantiekarte) ersetzt werden, um eine Gefahr auszuschließen..

Problem Mögliche Ursachen Lösungen

• Der Netzstecker ist nicht mit der

Steckdose verbunden.

• Das Gerät taut ab.

• Verbindung herstellen.

• Das ist bei einem automatisch ab-

tauenden Gerät normal.

• Die Innen- oder Außentemperatur

• Das Gerät war über einen län-

geren Zeitraum ausgeschaltet.

• Eine Gerätetür/Schublade ist nicht

richtig geschlossen.

• Die Tür/Schublade wurde zu häug

oder zu lange geönet.

• Die Temperatur für das Gefrierabteil

ist zu niedrig eingestellt.

• Die Dichtung der Tür/Schublade

ist verschmutzt, abgenutzt, geris-

sen oder verrutscht.

• Die erforderliche Luftzirkulation ist

nicht gewährleistet.

• In diesem Fall ist es normal,

dass das Gerät länger läuft.

• In der Regel dauert es 8 bis 12

Stunden, bis das Gerät seine

Betriebstemperatur erreicht

• Tür/Schublade schließen. Da-

rauf achten, dass das Gerät

auf einem ebenen Untergrund

steht und keine Nahrungsmit-

tel oder Behälter an die Tür sto-

• Tür/Schublade so wenig wie

• Die Temperatur auf einen

höheren Wert einstellen,

bis eine zufriedenstellende

Gefriertemperatur erreicht ist.

Die Gefriertemperatur hat sich

nach 24 Stunden stabilisiert.

• Dichtung reinigen und ggf. vom

Kundendienst ersetzen lassen.

• Eine ausreichende Belüftung

• Der Innenraum des Gerätes muss

• Im Kühlabteil werden streng rie-

chende Lebensmittel gelagert.

• Den Innenraum des Gerätes

• Lebensmittel stets gut ver-

Problem Mögliche Ursachen Lösungen

• Der Temperaturregler ist auf

„schwach“ eingestellt.

• Es wurde zu warmes Gut eingela-

• Es wurde zu viel auf einmal einge-

• Die Waren liegen zu dicht anein-

• Die Tür/Schublade ist nicht richtig

• Die Tü/Schublade wurde zu häug

oder zu lange geönet.

• Temperatur neu einstellen

• Gut erst abkühlen lassen.

• Stets kleinere Mengen einla-

• Zwischen den einzelnen Pro-

dukten einen Luftspalt lassen,

sodass die abgekühlte Luft zir-

• Tür/Schublade schließen.

• Tür/Schublade so wenig wie

• Die Temperatur ist auf einen zu

niedrigen Wert eingestellt.

• Die Super freeze/Super cool Funk-

tion ist aktiviert und läuft zu lange.

• Temperatur neu einstellen

• Superf reeze/Super cool Funk-

• Das Gerät bendet sich in einer zu

warmen und zu feuchten Umge-

• Die Tür/Schublade ist nicht richtig

• Die Tür/Schublade wurde zu häug

oder zu lange geönet.

• Eingestellte Behältnisse wurden

• Temperatur mittels Tempe-

raturregler leicht erhöhen.

• Tür/Schublade schließen.

• Tür/Schublade so wenig wie

• Warme Speisen stets auf

Raumtemperatur abkühlen und

Nahrungsmittel und Flüssigkei-

• Die Luftfeuchtigkeit ist zu hoch.

• Die Tür/Schublade ist nicht richtig

• Das ist bei feuchtem Klima nor-

mal und ändert sich mit abneh-

mender Luftfeuchtigkeit.

• Darauf achten, dass die Tür /

Schublade richtig geschlossen

• Es wurden nicht ausreichend ver-

packte Waren eingelagert.

• Die Tür/Schublade wurde oen

• Die Tür/Schublade wurde zu häug

oder zu lange geönet.

• Die Dichtung ist defekt.

• Etwas im Innenraum verhindert,

dass die Tür/Schublade richtig

• Waren stets gut verpackt ein-

• Tür/Schublade schließen.

• Tür/Schublade so wenig wie

• Dichtung reinigen und ggf. er-

• Sicherstellen, dass weder

Ware, deren Verpackung oder

Geräteteile das Schließen der

Tür/Schublade behindern.

DE DE Installation Problem Mögliche Ursachen LösungenDas Gerät gibt ungewöhnliche Ge-räusche von sich.• Das Gerät steht nicht auf ebenem Untergrund. • Das Gerät stößt an einen Gegen-stand.• Das Gerät so ausrichten, dass es gerade steht.• Um das Gerät stehende Ge-genstände entfernen.Ein leises Geräusch wie von ießendem Wasser ist zu hören.• ´- • Dies ist normal.Es ertönt ein Alarmton• Die Kühlabteiltür steht oen.• Die Temperatur im Gefrierabteil ist zu hoch.• Die Kühlabteiltür schließen.• Der Alarm ist beim ersten Ein-schalten normal. Der Alarmton kann manuall ausgeschaltet werden (siehe BEDIENUNG)Ein leises Brummen ist zu hören.• Das Konsenswasser-Schutzsys-tem läuft.• Das System verhindert die Bil-dung von Kondenswasser und erzeugt dieses GeräuschDie Innenbeleuch-tung und/oder das Kühlsystem funkti-onieren nicht• Der Netzstecker ist nicht mit der Steckdose verbunden. • Die Stromversorgung ist nicht intakt.

• Die LED-Lampe ist defekt.• Verbindung herstellen. • Stromversorgung überprüfen. Bei jeglichem Defekt ist ein Elektrofachmann zu verstän-digen!• LED Lampe durch Kunden-dienst austauschen. Auspacken

▶ Gerät aus der Verpackung entnehmen.

▶ Alle Verpackungsmaterialen entfernen.

▶ Das Gerät ist schwer. Nehmen Sie eine zweite Personen zu Hilfe.

▶ Bewahren Sie alle Verpackungsmaterialen für Kinder unzugänglich auf und entsor-

gen Sie die Verpackung auf umweltfreundliche Weise.

Umgebungsbedingungen

Die Zimmertemperatur muss zwischen 10 °C und 43 °C liegen, da sie die Temperatur im

Gerät und dessen Energieverbrauch beeinussen kann. Das Gerät nicht ungedämmt in

der Nähe anderer Wärme abgebender Geräte (Herde, Heizkörper etc.) aufstellen.

(Nur Modell A3FE742CMJ,,C3FE744CMJ und C3FE744CWJ)

Bevor das Gerät endgültig aufgestellt wird, sollte die richtige Seite des Türanschlages

überprüft werden. Bei Bedarf ist nach der Abschnitt TÜRANSCHLAGWECHSEL zu ver-

Erforderlicher Gesamtraumbedarf bei geöneter Tür:

Lüftungsquerschnitte

Um aus Sicherheitsgründen eine ausreichende Be-

lüftung des Gerätes zu erzielen, müssen die Angaben

des erforderlichen Lüftungsquerschnittes eingehalten

werden. 200 mm100 mm100 mm 28 29

Bei einem Stromausfall bleiben die Nahrungsmittel etwa 16 Stunden lang sicher gekühlt.

Bei einem länger andauernden Stromausfall, insbesondere im Sommer sind folgende Hin-

▶ Tür/Schublade so wenig wie möglich önen.

▶ Während des Stromausfalls keine weiteren Lebensmittel in das Gerät geben.

▶ Wenn der Stromausfall angekündigt wird und mehr als 16 Stunden andauert, etwas

Eis zubereiten und in einem Behälter auf die oberste Ablage des Kühlabteils stellen.

▶ Eine Überprüfung des Lagergutes unmittelbar nach der Unterbrechung ist erforder-

▶ Da die Temperatur im Gerät bei einem Stromausfall oder sonstigen Störung an-

steigt, verkürzt sich die Lagerzeit der Lebensmittel und verringert sich deren Quali-

tät. Gegebenenfalls ist Angetautes zu verarbeiten (kochen, braten) und in gegartem

Zustand wieder einzufrieren.

Gerät ausrichten Gerät auf ebenen harten Boden aufstellen.1. Das Gerät leicht nach hinten kippen. 2. Die Füße auf die gewünschte Höhe einstellen.Darauf achten, dass der Abstand zur Wand auf der Türanschlagseite mindestens 100 mm beträgt, damit die Tür richtig geönet werden kann. 3. Die Standfestigkeit kann durch wechselseitiges Anstoßen über die Diagonalen überprüft wer-den. Das leichte Schwanken soll in beiden Rich-tungen gleich sein. Ist dies nicht der Fall, kann sich das Gehäuse verziehen; eventuelle undichte Türdichtungen sind die Folge. Eine geringe Nei-gung nach hinten erleichtert das Schließen der Tür(en).max 45°1. 2. 3.

Wartezeit Zur wartungsfreien Dauerschmierung bendet sich in der Kapsel des Kompressors Öl. Durch Schräglage beim Transport kann dieses Öl in das geschlossene Rohrsystem gelangen. Mit dem Einschalten des Ge-rätes muss 2 Stunden gewartet werden, damit das Öl wieder zurück in die Kapsel läuft.

WARNUNG! Um Gefahren zu vermeiden lassen Sie ein beschädigtes Netzkabel durch den Kundendienst ersetzen (siehe Garantiekarte). Elektrischer Anschluss Vor jedem Anschluss prüfen ob ▶ die Stromversorgung dem Typenschild entspricht. ▶ die Anschlussdose geerdet und keine Mehrfachdose oder Verlängerung ist. ▶ Stecker und Dose sich exakt entsprechen.Gerätestecker an eine vorschriftmäßig installierte Haushaltssteckdose anschließen. Türanschlagwechsel

(Nur Modell A3FE742CMJ,C3FE744CMJ und C3FE744CWJ) Vor Anschluss des Gerätes an das Stromnetz sollte überprüft werden, ob der Türanschlag von rechts (Lieferzustand) nach links gewechselt werden muss, falls der Aufstellort und die Bedienbarkeit dies erfordern. WARNUNG! ▶ Das Gerät ist schwer. Nehmen Sie eine zweite Personen zu Hilfe. ▶ Ziehen Sie vor dem Türanschlagwechsel den Netzstecker! ▶ Das Gerät nicht um mehr als 45 ° kippen, um Beschädigungen des Kühlsystems zu vermeiden.1. Werkzeug bereitlegen .2. Netzstecker ziehen.

3. Die Blindabdeckung an der Gertäteabdeckung abziehen4. Die vordere Geräteabdeckung abnehmen.

5. Die Türblende abnehmen. 6. Die Scharnierabdeckung abnehmen.

7. Das Verbindungskabel abziehen.8. Das obere Scharnier abschrauben.

9. Die Tür vorsichtig vom unteren Scharnier abhe-ben. 10. Die Tür umdrehen und die Buchse an der unteren Türseite versetzen.

11. Türstopper auf andere Seite umsetzen.12. Das untere Scharnier abschrauben.1. 2. 5.

11. 3. 4.30 31Installation

DE DE Technische Daten

Nach dem Türanschlagwechsel unbedingt überprüfen,

dass die Türdichtungen einwandfrei am Gehäuse anlie-

gen und alle Schrauben kraftschlüssig angezogen sind

13. Die Blindstopfen sowie die seitlich angebrachte

Produktdatenblatt gemäß Verordnung EU 1060/2010

Modellkennung A3FE742CMJ B3FE742CMJ C3FE744CMJ C3FE744CWJ Kategorie

Kühl-Gefrierkombination

Energieezienzklasse A++

Energieverbrauch (kWh/Jahr)

Stern-Einstufung ****

Auslegungstemperatur

„sonstige Fächer“ > 14°C Nicht anwendbar

Lagerzeit bei Störung (h)

Gefriervermögen (kg/24h)

Dieses Gerät ist für den Betrieb bei ei-

ner Umgebungstemperatur zwischen

10 °C und 43°C bestimmt

SN-N-ST-T Luftschallemissionen (db(A) re 1pW)

Auf der Grundlage von Ergebnissen der Normprüfung über 24 Stunden. Der tatsächliche

Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.

Zusätzliche technische Daten

Folgende Montageschritte (a-f) sind nur bei den

Modellen C3FE744CMJ und C3FE744CWJ auszu-

a Untere Tür entfernen.

b Blindstopfen oben an der unteren Tür umsetzen.

c Türstopper an der Unterseite der unteren Tür um-

d Unteres Scharnier vom Gerät abschrauben.

e Unteres Scharnier der unteren Tür aus dem

Beipack entnehmen und auf der anderen

Türanschlagseite montieren.

f Die untere Tür vorsichtig auf das untere Scharnier

setzen und den Scharnierzapfen in die Türbuchse

d e f Nur bei den Modellen C3FE744CMJ und

Dabei sicherstellen, dass der untere Scharnierzapfen

in die Buchse der unteren Tür gleitet.

14. Das untere Scharnier für die obere Tür aus dem

Beipack entnehmen und auf die andere Seite der

Türönung schrauben.

15. Die obere Tür vorsichtig auf das untere Scharnier

setzen und den Scharnierzapfen in die Türbuchse

16. Das obere Scharnier anschrauben.

17. Das Verbindungskabel durch die Scharnierabdek-

kung aus dem Beipack führen und Abdeckung auf

dem Scharnier montieren.

18 Kabel verbinden und in die Önung legen.

19. Die Türblende und die Geräteabdeckung wieder

aufsetzen, festschrauben und die Blindabdeckung

(siehe Abb. 3) wieder anstecken. 15. 16.17. 18. 19.

Spannung / Frequenz 220-240V ~/ 50Hz

Wir empfehlen Ihnen unseren Haier Kundendienst und die Verwendung von Original Er-

Sollte eine Störung an Ihrem Gerät auftreten, überprüfen Sie bitte zuerst die Hinweise im

Kapitel FEHLERBEHEBUNG.

Wenn Sie dort keine Lösung nden, kontaktieren Sie bitte

▶ Ihren Händler vor Ort oder

▶ unsere Europäische Service-Hotline (siehe unten gelistete Telefonnummern) oder

▶ unseren Kundenservice im Internet unter www.haier.com

Hier können Sie eine Reparaturanfrage stellen und außerdem die Garantiebedingungen

Wenn Sie unseren Kundendienst kontaktieren, halten Sie bitte folgende Gerätedaten be-

Diese Informationen nden Sie auf dem Typenschild

Im Garantiefall ziehen Sie bitte auch die Informationen auf der Garantiekarte zu Rate.

Haier Deutschland (DE)

• 14 Ct/Min Festnetz

Haier Österreich (AT)

• 14,53 Ct/Min Festnetz

Haier Großbritannien (UK)

Haier Frankreich (FR)

* Die Telefonnummern von weiteren Ländern nden Sie im Internet unter www.haier.com

Technische gegevensNL Klantendienst

• max 20 Ct/Min alle andere
