MANUALE UTENTE HAVCR70 KONIG

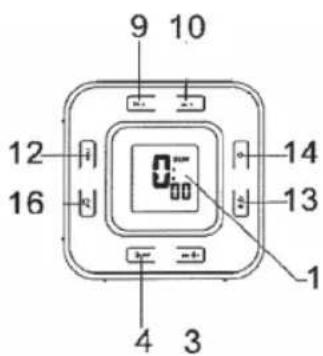

ISTRUZIONI DI FUNZIONAMENTO

1. Display LCD
2. Interruttore banda (FM/ AM)
3. Controllo volume su
4. Controllo volume giu
   5.Cavo CA
5. Vano battery
6. CAVO ANTENNA FM
7. CONTROLLO SINTONIZAZIONE
8. Pulsante impostazione sveglia 2
9. Pulsante impostazione sveglia 1
10. Scala quadrant e indicator
11. Pulsante Impostazione ora
12. Pulsante di selezione Sveglia 1 / sveglia 2 / sveglia 1 + 2
13. Pulsante accensione ON/OFF sveglia OFF
14. Presa Audio in
15. Pulsante Snooze / sleep
16. Pulsante Azzeramento
17. Supporto unita
18. Etichetta di classifi cazione (fi ssata sul retro dell'unità)

COLLEGAMENTO ALIMENTAZIONE

Inserire il cavo di alimentazione CA nella sorgente CA di una presa domestica. Quindi premere il pulsante azzeramento (17) con una penna a sfera. Questa unità è munita di un sistema di back up della batteria, richiede una batteria piatta al litio da 3 V. Inserire la batteria nell'scomparto batteria, assicurandosi che i terminali della batteria poisiti v e negativi (+e-) siano fi ssati ai terminali corrispondenti sulla piastra nell'scomparto batteria.

Note: Se si verifi ca un guasto della corrente CA, l'orologio passa automaticamente all'alimentazione a batteria, e l'orologio e la memoria del timer continuano a funzionare. Quando l'alimentazione CA riprende, l'orologio ripassa alla corrente alternata.

Notasulle scariche elettrostatiche:In caso di malfunzionamento a causa di scarica eletrostatica,reimpostare il prodotto (potrebbe essere necessario ricollegare la sorgente elettrica) per riprendere il normale funzionamento.

NOTA:

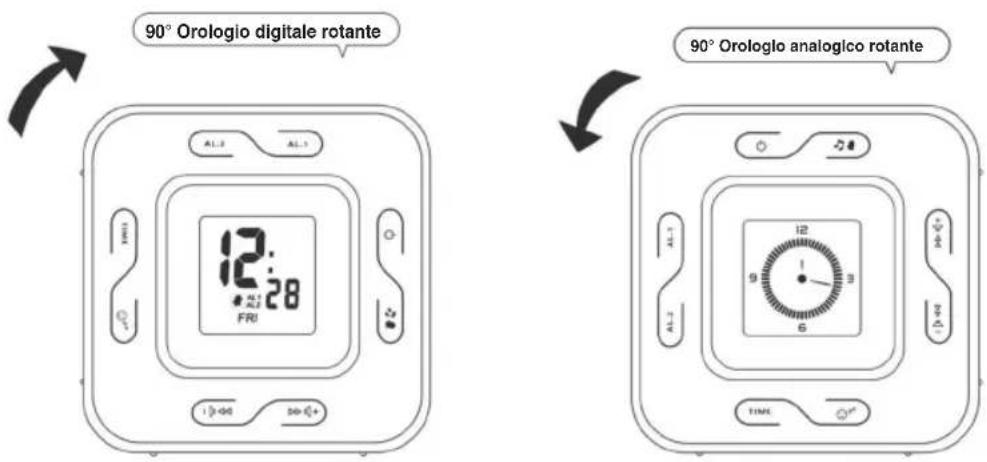

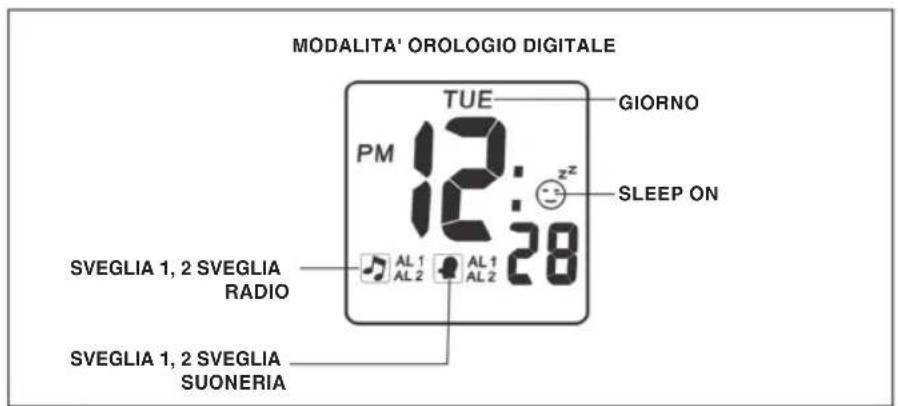

IMPOSTAZIONE ORA / IMPOSTAZIONE

SVEGLIA / IMPOSTAZIONE SLEEP SOLO IN

MODALITA' OROLOGIO DIGITALE

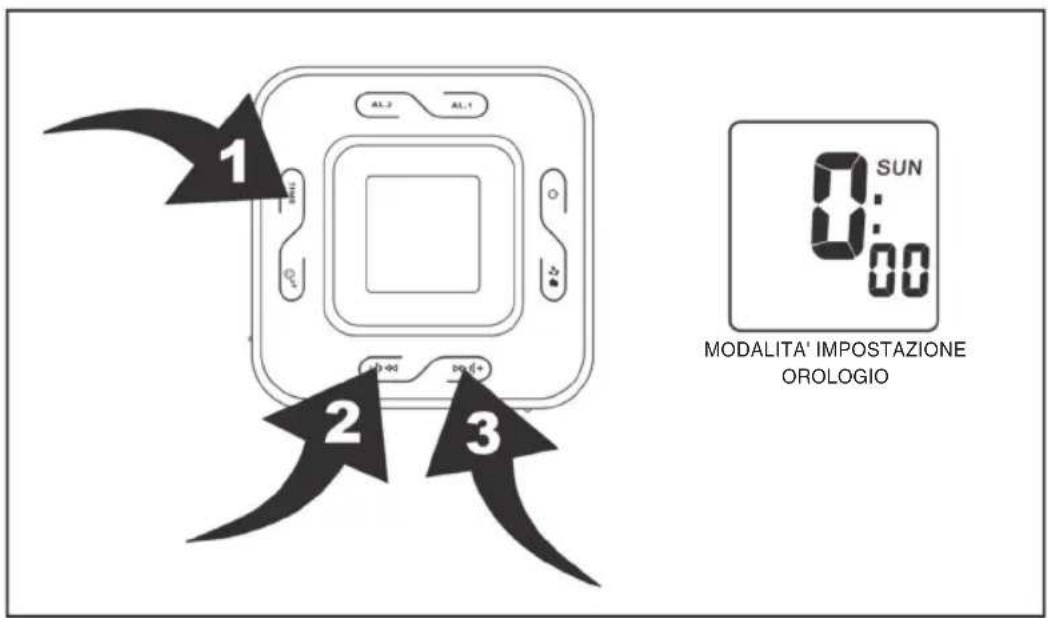

PER IMPOSTARE O REIMPOSTARE L'ORA EFFETTIVA

1. Premere e tenere premuto il pulsante di impostazione dell'ora (12) (posizione 1) per 2 secondi, il giorno lampeggerà.
2. Premere il pulsante di controllo del volume su (8) (posizione 3) e il pulsante di controllo del volume giu (4) (posizione 2) per impostare il giorno.
3. Premere il pulsante di impostazione dell'ora (12) (posizione 1), il display 24 ore / 12 ore lampeggerà.
4. Premere il pulsante di controllo del volume su (3) (posizione 3) e il pulsante di controllo del volume giu (4) (posizione 2) per impostare il display 24 ore / 12 ore.
5. Premere il pulsante di impostazione dell'ora (12) (posizione 1), ora.
6. Premere il pulsante di controllo del volume su (8) (posizione 3) e il pulsante di controllo del volume giu (4) (posizione 2) per impostare l'ora.
7. Premere il pulsante di impostazione dell'ora (12) (posizione 1), i minuti lampeggeranno.
8. Premere il pulsante di controllo del volume su (8) (posizione 3) e il pulsante di controllo del volume giu (4) (posizione 2) per impostare i minuti.

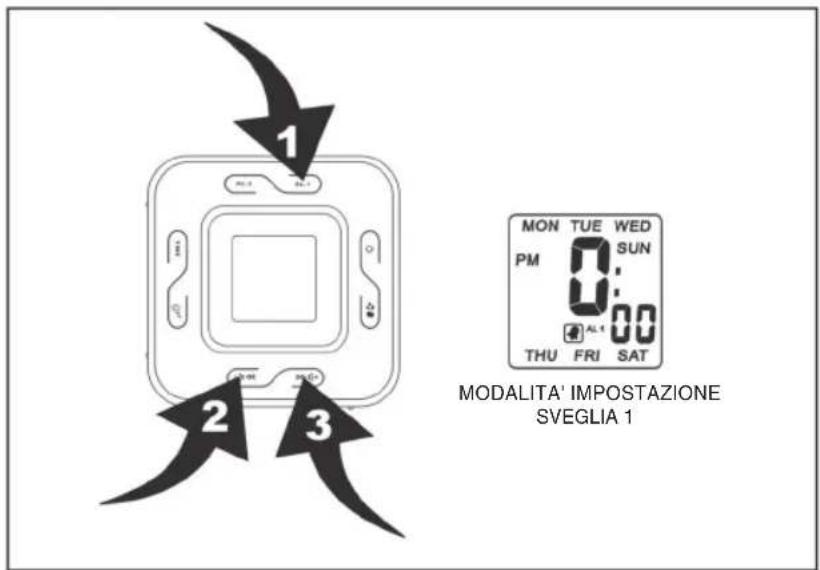

IMPOSTAZIONE SVEGLIA 1

1. Premere il pulsante di impostazione sveglia 1 (10) (posizione 1) per entrare nella modalità di impostazione sveglia 1.
2. Premere e tenere premuto il pulsante di impostazione sveglia 1 (10) (posizione 1) per 2 secondi, il giorno lampeggerà. (Diagramma 1)
3. Premere il pulsante di controllo del volume su (B) (posizione 3) e il pulsante di controllo del volume giù (4) (posizione 2) per impostare il giorno.
4. Premere il pulsante di impostazione sveglia 1 (10) (posizione 1), l'ora lampeggerà. Premere il pulsante di controllo del volume su (3) (posizione 3) e il pulsante di controllo del volume giù (4) (posizione 2) per impostare l'ora.
5. Premere il pulsante di impostazione sveglia 1 (10) (posizione 1), i minuti lampeggeranno. Premere il pulsante di controllo del volume su (8)(posizione 3) e il pulsante di controllo del volume giu (4)(posizione 2) per impostare i minuti.
6. Premere il pulsante di impostazione sveglia 1 (10) (posizione 1) la suoneria della sveglia 1 lampeggerà Premere il pulsante di controllo del volume su (3) + (posizione 3) e il pulsante di controllo del volume giù (4) (posizione 2) per sezione are la suoneria della sveglia 1 e la radio sveglia.

DIAGRAMMA 1:

MODALITA' IMPOSTAZIONE WEEKEND SVEGLIA 1 (DA LUN A DOM)

MODALITA' IMPOSTAZIONE WEEKEND SVEGLIA 1 (DA LUN A VEN)

MODALITA IMPOSTAZIONE WEEKEND SVEGLIA 1 (DA SAB A DOM)

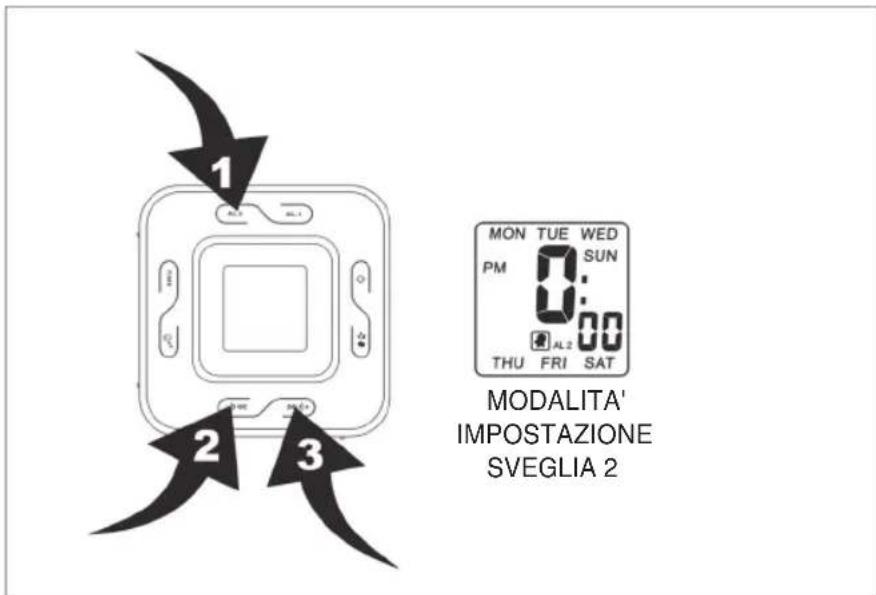

IMPOSTAZIONE SVEGLIA 2

1. Premere il pulsante di impostazione sveglia 2 (9) (posizione 1) per entrare nella modalità di impostazione sveglia 2.
2. Premere e tenere premuto il pulsante di impostazione sveglia 2 (9) per 2 secondi, il giorno lampeggerà. (Diagramma 2)
3. Premere il pulsante di controllo del volume su + (3) (posizione 3) e il pulsante di controllo del volume giù (4) (posizione 2) per impostare il giorno.
4. Premere il pulsante di impostazione sveglia 2 (9) (posizione 1), l'ora lampeggerà. Premere il pulsante di controlo del volume su (3) (posizione 3) e il pulsante di controllo del volume giù (4) (posizione 2) per impostare l'ora.
5. Premere il pulsante di impostazione sveglia 2 (9) (posizione 1), i minuti lampeggeranno. Premere il pulsante di controllo del volume su 3 (posizione 3) e il pulsante di controllo del volume giù (posizione 2) per impostare i minuti.
6. Premere il pulsante di impostazione sveglia 2 (9) (posizione 1) la suoneria della sveglia 2 lampeggerà Premere il pulsante di controllo del volume su (3) (posizione 3) e il pulsante di controllo del volume giu (4) (posizione 2) per se are la suoneria della sveglia 2 e la radio sveglia.

DIAGRAMMA 2

MODALITA' IMPOSTAZIONE WEEKEND SVEGLIA 2 (DA LUN A DOM)

MODALITA IMPOSTAZIONE WEEKEND SVEGLIA 2 (DA LUN A VEN)

MODALITA IMPOSTAZIONE WEEKEND SVEGLIA 2 (DA SAB A DOM)

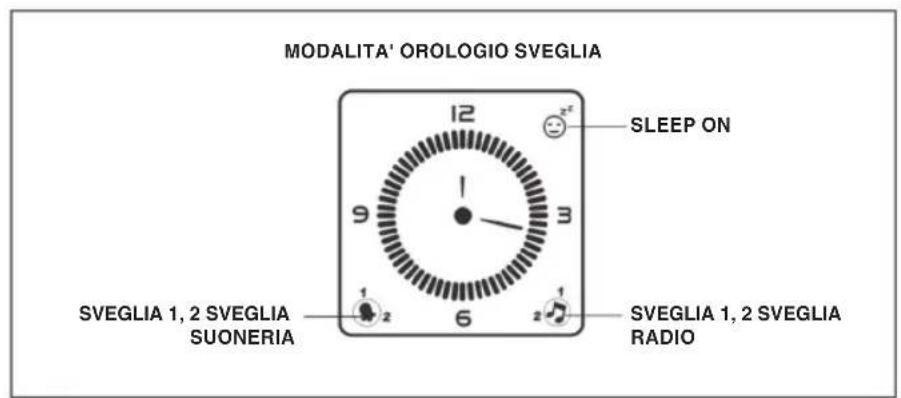

Impostazione di uscita sveglia e sveglia on/off

Premere il pulsante di selezione sveglia 1 / sveglia 2 / sveglia 1 + 2 (13) per selezionare la sveglia con suoneria e radio. (Diagramma 3)

DURATA SVEGLIA

La suoneria della sveglia o radio sveglia continuera per 1 ora se non viene premuto alcun pulsante. La sveglia si interrormpera automaticamente e si riavviera alla stessa ora di impostazione della sveglia il giorno successivo.

INTERRUZIONE DELLA SVEGLIA

Premere il pulsante di accensione (14) per interrompere la sveglia corrente,anche la funzione snooze verrà annullata.

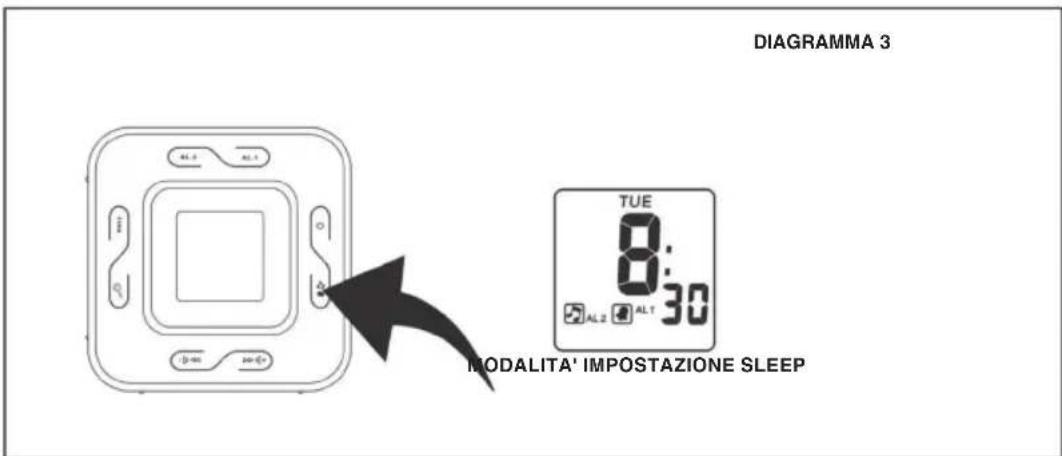

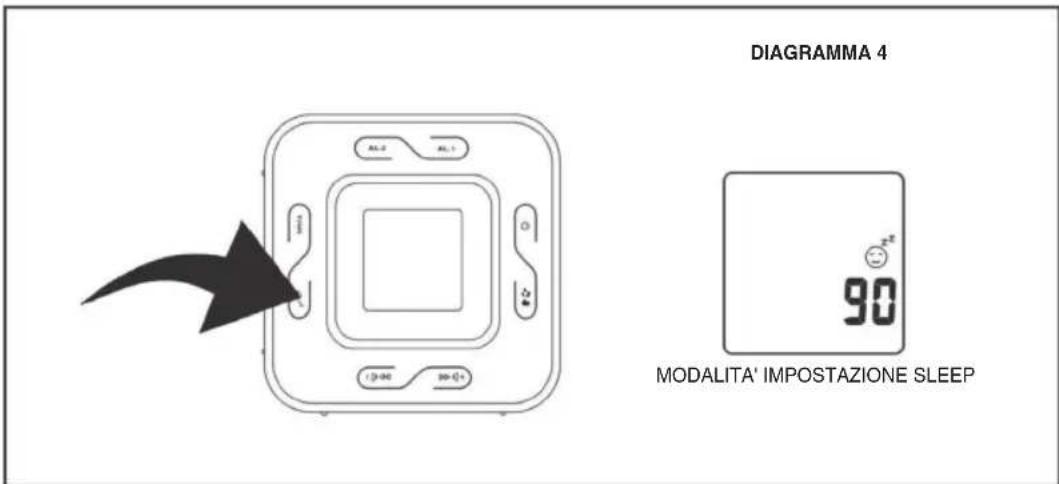

Per attivare la funzione sleep

Quando la radio è accesa, premere il pulsante snooze/sleep (16), sleep '90' viene indicato sul display con 2 minuti diminuire il timer sleep 90 minuti- spagnere premendo il pulsante snooze/ sleep (16) ciascuno. (Diagramma 4)

Nota: Premere il pulsante di accensione on/off (14) per disattivare la funzione sleep.

Funzione snooze :

1. Premere il pulsante snooze / sleep (16) per attivare la funzione snooze (la suoneria della sveglia o la radio sveglia si interromperà) durante l'attivazione della sveglia.
2. L'intervallo di snooze è di 9 minuti.

FUNZIONAMENTO CON SORGENTE AUDIO

1. Usare il cavo di collegamento per unire insieme la sorgente audio e l'unità principale.
2. Regolare il volume della sorgente audio per ottenere un migliorie effetto di amplifi cazione.

NOTA: NON impostare la sorgente audio su un volume troppo alto per evitare un sovraccaricamento. Il suono in uscita dell'unità principale verrà eliminato e sostituito una volta che la PRESA 'AUDIO IN' (15) è stata collegata a un'altra sorgente audio. Il suono riprenderà una volta che il cavo di collegamento è stato rimioso alla presa.

Se la funzione 'audio in' è in uso e sta trasmettendo musica, il suono della sveglia si inserira nella musica all'ora della sveglia preimpostata. Per interrompere il suono, è suffi ciente premere il pulsante di accensione on/off sveglia off (14).

FUNZIONAMENTO RADIO

• Premere il pulsante di accensione on/off (14) per accendere la radio.
• Selezionare la banda AM o FM using l'interruttore della banda delle onde (2).
• Selezionare la stazione usando il controllo di sintonizzazione (8).
• Premere il pulsante di controllo del volume (3)/(4) per regolare il volume in base alle necessità.
• Premere il pulsante di accensione on/off (14) per spegnere la radio.

Nota:

• La banda AM impiega un'antenna direzionale interna. Ruotare la radio per una risizione ottimale.
• Assicurarsi che l'antenna del cavo FM (7) sia completeness spiegata ed estesa per una rivezione FM ottimale.

AZZERAMENTO

• Il pulsante di azzeramento (17) è situato sul fondo dell'unità. Usare una penna a sfera per premerlo quando si cambiano le batterie o l'unità non funziona come previsto. Questo riportera tutte le impostazioni al valore predefi nitò e si perdanno tutti i dati in memoria (impostazioni sveglia e orologio).

SPECIFICHE

Gamma di frequenza: AM 540 - 1600 KHz

FM 88 - 108 MHz

Potenza di uscita: 280 mW

Impedenza altoparlanti: 8 Ohm

Backup batteria: 1 x CR2032, 3V Piatta al litio (battery non in dotazione)

Dimensioni: 105× 48mm

Fonte di alimentazione: AC 230 V ~ 50 Hz, 5 W

DIAGRAMMA 3

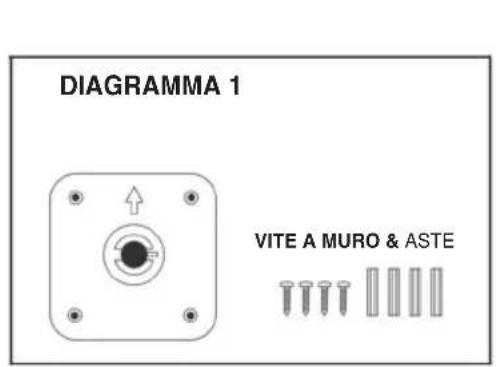

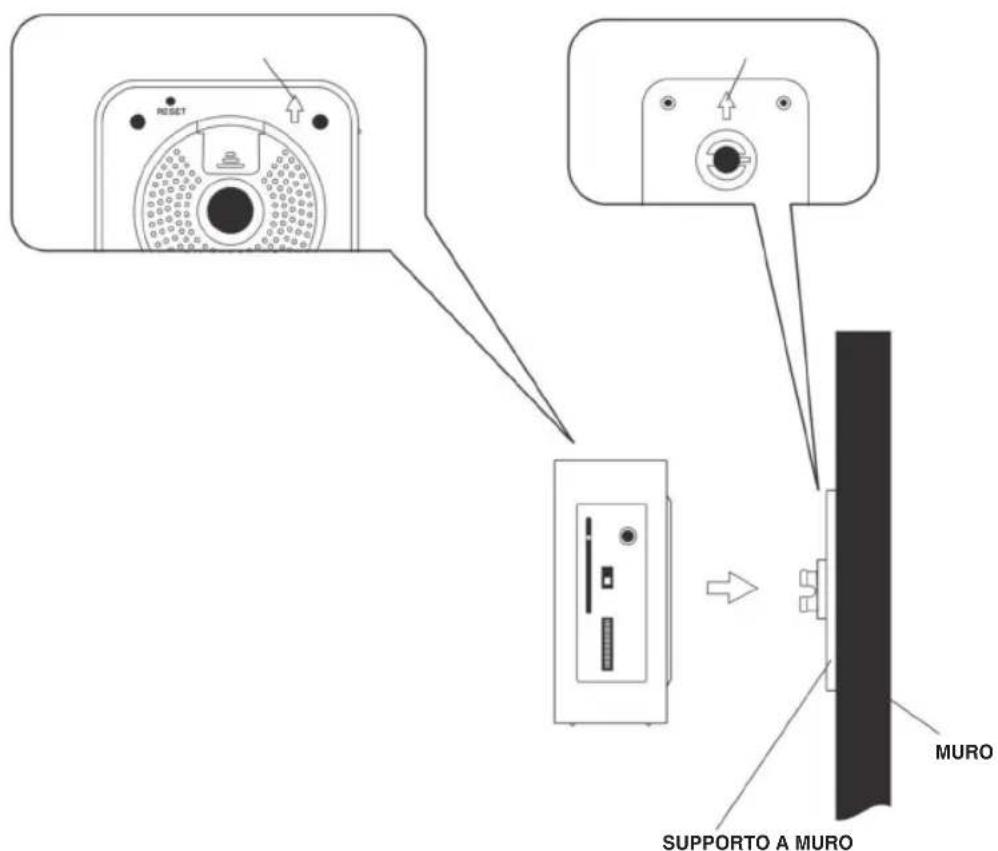

• Determinare la posizione sul muro della radiosveglia.

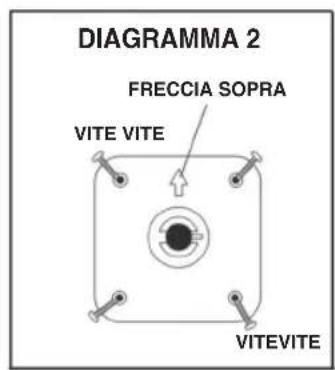

• Appendere il supporto a muro fi ssando le 4 viti e aste saldamente sul muro (Diagramma 2)
• Posizione l'unità sul supporto e assicurarsi che il cavo CA e l'antenna FM si trovino separamente al di fuori del supporto.
• Serrare la vite del supporto sul fondo dell'unità (Diagramma 3).
• Verifi care nuovamente che il supporto a muro e l'unità siano saldamente appesi al muro.

DICHIARAZIONE DI CONFORMITA

Questa societa,

Nedis B.V.

De Tweeling 28

Dichiara che il prodotto:

Nome: KONIG

Modello: HAV-CR70

Descrizione: Radiosveglia

è conforme ai seguenti standard:

EMC: EN55013:2001 + A1:2003

EN55020:2002 + A1:2003 + A2:2005

EN61000-3-2:2000 + A2:2005

EN61000-3-3:1995

LVD: EN60065:2002

• A1:2001

Secondo le disposizioni delle direttive 89/336/EEC E 73/23/EEC.

s-Hertogenbosch, 2008, 2 aprile

Sig.ra J. Gilad

Direttore agli acquisti

Precauzioni di sicurezza:

ATTENZIONE

RISCHIO DI SCOSSE ELETTRICHE NON APRIRE

Per ridurre il rischio di scosse elettriche, quello prodotto

deve essere aperto ESCLUSIVAMENTED

technico specializzato, se occorre assistenza. Se si dovessero

verificare dei problemi, scollegare il prodotto dall'alimentazione di apparecchiatura. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzato solventi detergenti o abrasivi.

Garanzia:

Non sare accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifi che del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifi ca alla necessità di preavviso. Tutti i marchi, logo e i nomi di prodotto sono marchi commerciali o registrati dei rispetti titolar e sono in quello documento riconosciuti come tali.

Attenzione:

Il prodotto è contrassegnato con questo significolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai rifi uti domestici. Per questi prodotti esiste unsystema di raccolta differenziata.
