MANUALE UTENTE SJPD691SB SHARP

• Solo per uso domestico • Libera installazione

Il frigorifero contiene refrigerante infiammabile (R600a:

isobutano) e gas di isolamento esplosivo (ciclopentano).

Seguire le seguenti regole per evitare inneschi ed esplosioni.

• Il sistema di refrigerazione situato dietro e all’interno

del frigorifero contiene refrigerante. Evitate pertanto

che qualsiasi oggetto tagliente venga a contatto con il

sistema di refrigerazione.

• Non utilizzare dispositivi meccanici o altri apparecchi

per accelerare il processo di scongelamento. (Questo

frigorifero è dotato di un sistema di scongelamento

• Non utilizzare apparecchi elettrici all'interno del

• Utilizzare solo i componenti specifici per la luce del

comparto frigorifero.

• Non bloccare le aperture sulla circonferenza del

• Se il sistema di refrigerazione viene forato, non toccare

la presa a parete e non utilizzare fiamme aperte. Aprire

la finestra e lasciare entrare l'aria nella stanza.

Rivolgersi quindi a un centro di assistenza approvato

da SHARP per richiedere la riparazione.

• Il frigorifero deve essere smaltito in modo appropriato.

Portare il frigorifero in un impianto di riciclaggio per il

refrigerante infiammabile e I gas di isolamento esplosivi. ■ Materiali infiammabili e altamente volatili come etere, petrolio, gas propano, collanti e alcool puro possono

provocare esplosioni. Non riponete tali prodotti nel

frigorifero. ■ Residui eccessivi di polvere sulla spina possono essere causa di incendio. Tenete pulita la spina spolverandola

regolarmente con cura. ■ Evitate di effettuare interventi su questo frigorifero. Tali interventi devono essere eseguiti solo da personale

tecnico specializzato. In caso contrario si corre il rischio

di shock elettrico, di incendio o di ulteriore

danneggiamento. ■ Assicurarsi che il frigorifero non costituisca un pericolo per i bambini nell’immagazzinaggio per lo smaltimento

(p. es. rimuovere le guarnizioni magnetiche della porta

per evitare che i bambini vi restino intrappolati). ■ Non toccare il compressore e le sue parti periferiche, poiché durante il funzionamento esse si scaldano molto

ed inoltre le varie sporgenze metalliche possono

causare lesioni. ■ Non toccare alimenti o contenitori in metallo nel comparto freezer con le mani bagnate. Ciò può dar

luogo a congelamento cutaneo. ■ Non utilizzare una prolunga o un adattatore.■ Evitare di collocare bevande in bottiglia o in lattina nel freezer, poiché potrebbero esplodere con il freddo. ■ Assicurarsi che il cavo di alimentazione non sia stato danneggiato durante l’installazione o lo spostamento.

Se la spina o il cavo di alimentazione sono allentati, non

inserire la spina di alimentazione. Ciò comporta il rischio

di scosse elettriche o incendi. ■ Quando staccate la spina per l’alimentazione elettrica, non tirate il filo ma la spina. Anche tirando il cavo si

corre il rischio di shock elettrico o di incendio. ■ Nel caso che il filo flessibile di alimentazione venga danneggiato, deve essere sostituito da un centro di

assistenza autorizzato dalla SHARP, in quanto viene

richiesto un filo particolare. ■ Nel caso di perdita di gas, arieggiate la zona aprendo le finestre, ecc. Non toccate il frigorifero o la presa di

corrente. ■ Non mettere oggetti riempiti di liquidi o oggetti instabili sulla sommità del frigorifero. ■ Si deve evitare che persone (compresi bambini) con funzioni fisiche, sensoriali o mentali ridotte o senza

esperienza e conoscenza usino il frigorifero, a meno che

non siano sotto la supervisione o non abbiano ricevuto

istruzioni relative all’uso del frigorifero da parte di una

persona responsabile della loro sicurezza. I bambini

piccoli devono essere controllati in modo che non vi

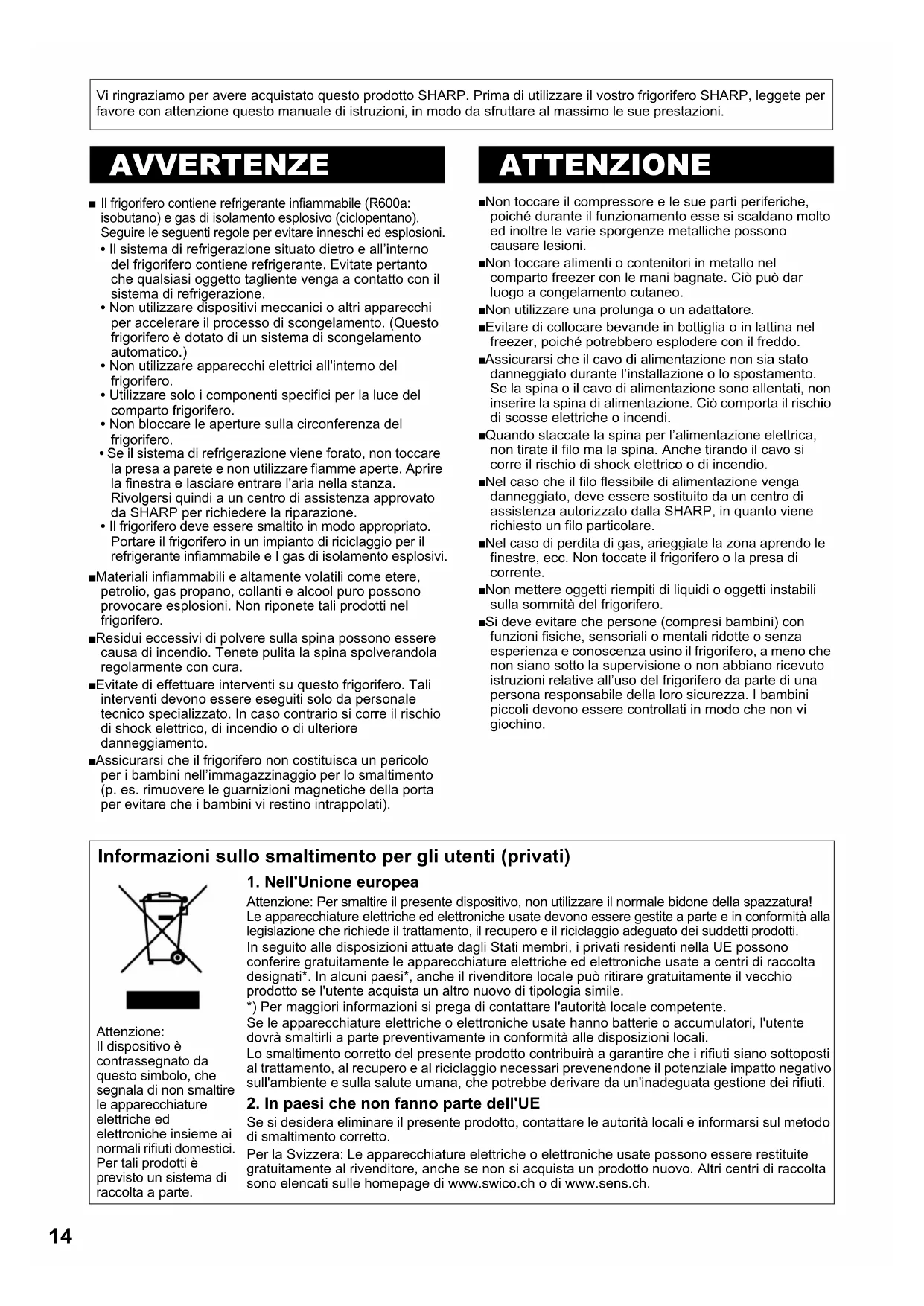

Vi ringraziamo per avere acquistato questo prodotto SHARP. Prima di utilizzare il vostro frigorifero SHARP, leggete per

favore con attenzione questo manuale di istruzioni, in modo da sfruttare al massimo le sue prestazioni.

AVVERTENZE ATTENZIONE Informazioni sullo smaltimento per gli utenti (privati)

1. Nell'Unione europea

Attenzione: Per smaltire il presente dispositivo, non utilizzare il normale bidone della spazzatura!

Le apparecchiature elettriche ed elettroniche usate devono essere gestite a parte e in conformità alla

legislazione che richiede il trattamento, il recupero e il riciclaggio adeguato dei suddetti prodotti.

In seguito alle disposizioni attuate dagli Stati membri, i privati residenti nella UE possono

conferire gratuitamente le apparecchiature elettriche ed elettroniche usate a centri di raccolta

designati*. In alcuni paesi*, anche il rivenditore locale può ritirare gratuitamente il vecchio

prodotto se l'utente acquista un altro nuovo di tipologia simile.

*) Per maggiori informazioni si prega di contattare l'autorità locale competente.

Se le apparecchiature elettriche o elettroniche usate hanno batterie o accumulatori, l'utente

dovrà smaltirli a parte preventivamente in conformità alle disposizioni locali.

Lo smaltimento corretto del presente prodotto contribuirà a garantire che i rifiuti siano sottoposti

al trattamento, al recupero e al riciclaggio necessari prevenendone il potenziale impatto negativo

sull'ambiente e sulla salute umana, che potrebbe derivare da un'inadeguata gestione dei rifiuti.

2. In paesi che non fanno parte dell'UE Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul metodo

di smaltimento corretto.

Per la Svizzera: Le apparecchiature elettriche o elettroniche usate possono essere restituite

gratuitamente al rivenditore, anche se non si acquista un prodotto nuovo. Altri centri di raccolta

sono elencati sulle homepage di www.swico.ch o di www.sens.ch.

segnala di non smaltire

elettroniche insieme ai

normali rifiuti domestici.

previsto un sistema di

Non installate il frigorifero in luoghi umidi o bagnati,

in quanto l’ isolamento potrebbe venir compromesso

e dar luogo a perdite. Inoltre, all’ esterno del

frigorifero potrebbe accumularsi della condensa.

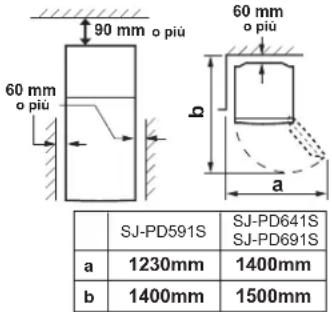

1 Assicurarsi che lo spazio circostante al frigorifero sia sufficiente per la ventilazione. • L’illustrazione mostra lo spazio minimo necessario per l’installazione del frigorifero. È diverso dallo spazio nella condizione di misurazione della quantità di consumo di corrente. • Aumentando lo spazio circostante al frigorifero, è possibile diminuire il consumo di corrente. • Se lo spazio circostante al frigorifero è minore rispetto alle dimensioni indicate nell’illustrazione, la temperatura dell’unità può aumentare o possono verificarsi forti rumori o guasti. 2 Per mezzo dei due piedini sul bordo frontale regolabili, assicuratevi che il frigorifero appoggi stabilmente e in linea con il pavimento. 3 Rimuovere le 2 viti nella parte inferiore dell'involucro, quindi usarle per inserire i copripedali. (in dotazione all'interno del comparto frigorifero) NOTA • Posizionare il frigorifero in modo che la spina sia accessibile.• Non installate il frigorifero in zone esposte alla luce del sole.• Non installate il frigorifero nelle dirette vicinanze di sorgenti di calore.• Non appoggiarlo direttamente al pavimento. Fornire al contrario un adeguato supporto. Durante il trasporto • Utilizzando le ruote orientabili, è possibile spostare in avanti e indietro.• Trasportare il frigorifero mantenendolo per le maniglie situate sul lato posteriore e sul fondo. Prima di usare il frigorifero Pulire le parti interne con un panno imbevuto di acqua calda. Se si utilizza acqua saponata, pulire le parti completamente con acqua. Questo frigorifero è dotato di un indicatore della temperatura nello scomparto congelatore, per consentire di controllare la temperatura media nella zona più fredda. Zona più fredda Il simbolo indica la zona più fredda del comparto frigorifero. (Il balconcino della porta posizionato alla stessa altezza del simbolo non è la zona più fredda.) Controllo della temperatura nella

zona più fredda È possibile eseguire controlli regolari per assicurarsi che la temperatura della zona più fredda sia corretta e, se necessario, regolare il controllo della temperatura del frigorifero.Per mantenere una temperatura corretta all’interno dell’apparecchio, controllare che l’indicatore della temperatura sia sempre BLU. Se l’indicatore della temperatura diventa BIANCO, la temperatura è troppo elevata; in questo caso, aumentare l’impostazione del controllo della temperatura del frigorifero e attendere 6 ore prima di controllare di nuovo l’indicatore della temperatura. NOTA • La temperatura interna del frigorifero dipende da vari fattori, come la temperatura del locale, la quantità di cibo conservata e la frequenza di apertura dello sportello.• Se si è introdotto cibo da poco o se si è lasciato lo sportello aperto per un certo tempo, è normale che l’indicatore della temperatura diventi BIANCO.

60 mmo più60 mmo più90 mm o più a

SJ-PD591S SJ-PD641S SJ-PD691S CopripiediniPiedino regolabile

BLU BIANCOImpostazione correttaTemperatura troppo elevata, regolare la temperatura del frigorifero.

1. Luce LED del freezer

2. Ripiano del freezer

3. Vassoio rimovibile È possibile creare due livelli, che danno la possibilità di conservare gli alimenti separatamente. Se utilizzato capovolto, è possibile conservare alimenti in maniera ordinata. 4. Produzione ghiaccio 1) Non riempite troppo le formelle per i cubetti di ghiaccio. Questi ultimi, altrimenti, una volta congelati, si attaccheranno l’uno all’altro. 2) Quando sono pronti i cubetti di ghiaccio, girate la leva in senso orario per scaricare il ghiaccio nella vaschetta sottostante. NOTA Non preparare il ghiaccio con la vaschetta per cubetti di ghiaccio né versare olio in essa. La vaschetta potrebbe spaccarsi. 5. Vaschetta per cubetti di ghiaccio

6. Pannello di controllo LCD

7. Scomparto alimenti freschi e sportello

8. Luce LED del frigorifero

9. Ripiani del frigorifero

10. Pannello di alluminio (Hybrid cooling) Il pannello è raffreddato dal retro, quindi il comparto frigorifero viene raffreddato indirettamente. In questo modo, il cibo viene raffreddato delicatamente, senza essere esposto al flusso di aria fredda. 11. Ripiano divisibile La posizione del ripiano può variare in base alle dimensioni del prodotti alimentari da conservare. 12. Ripiano per frutta e verdura

13. Cassetti per frutta e verdura

14. Pannello di separazione (Solo per i modelli SJ-PD591S) 15. Piedini regolabili e coperchi (2 pezzi) 16. Guarnizioni magnetiche della porta (2 pezzi)

17. Balconcino multi uso Gli articoli alimentari alti (ad esempio cartoni della pizza) possono essere riposti spostando il divisore dalla parte inferiore della vaschetta verso l’alto. 18. Balconcini sportello (2 pezzi)

19. Serbatoio d’acqua

20. Portauova (2 pezzi) 21. Balconcini di servizio

NOTA (Solo per i modelli SJ-PD691S) Non sostituire il balconcino di servizio destro con quello sinistro e viceversa. 22. Balconcino portabottiglie

23. Fermabottiglie / Dispositivi anti caduta (2 pezzi) Impedisce alle bottiglie di cadere. Può essere utilizzato anche per contenere prodotti alimentari di forma allungata. 24. Erogatore d’acqua Fissare la vaschetta inclusa nel pacchetto.

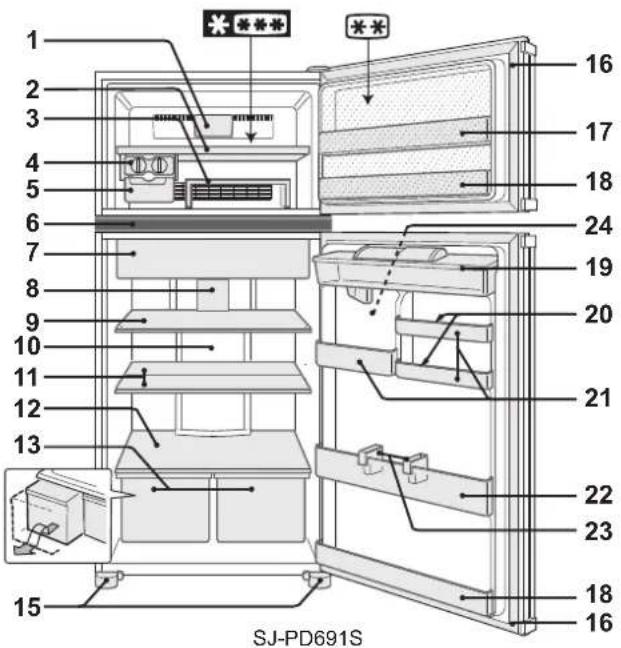

DESCRIZIONE SJ-PD691S 1

• Sezione a 2 stelle solo per la conservazione di cibi congelati. $''4

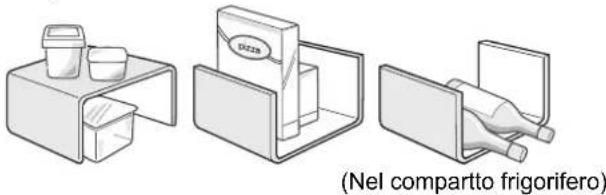

(Nel compartto frigorifero)

Vaschetta per cubetti di ghiaccio Leva

SJ-PD591S SJ-PD641S SJ-PD691S Vaschetta

Unità di deodorizzazione Un catalizzatore di deodorizzazione è installato nel percorso del flusso d’aria fredda. Non sono necessarie manutenzione e pulizia. Scongelamento Lo scongelamento avviene in maniera completamente automatica grazie ad un sistema di recupero energetico unico.

Quando la lampadina del comparto è

bruciata Contattare un centro di assistenza approvato da SHARP per richiedere una luce di ricambio per il comparto. La luce del comparto deve essere rimossa solo da personale qualificato.

(B013)14-19_Ita.fm Page 16 Monday, June 29, 2009 1:59 PM17

Ionizzatore “Plasmacluster” Lo Ionizzatore “Plasmacluster” inizia a funzionare automaticamente quando viene acceso il frigocongelatore. Per annullare il funzionamento Premere il tasto “ ” (la luce si spegne). Per avviare l'operazione Premere nuovamente il tasto “ ”. Controllo temperatura Il frigorifero controlla la temperatura automaticamente. Se necessario, regolate la temperatura come spiegato di seguito. Comparto frigorifero Regolabile nell'intervallo compreso tra 0°C e 6°C con incrementi di 1°C. 1 Premere il tasto di selezione. 2 Premere il tasto /

e impostare la temperatura. [ : aumento, : diminuzione ]

3 Premere il tasto “ ”. Comparto freezer Regolabile nell'intervallo compreso tra -13°C e -21°C con incrementi di 1°C. 1 Premere il tasto di selezione. 2 Premere il tasto / e impostare la temperatura. [ : aumento, : diminuzione ]

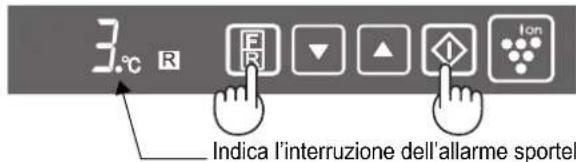

3 Premere il tasto “ ”. Allarme porte Quando la porta del frigorifero e del freezer viene lasciata aperta, l'allarme suona. • L'allarme della porta suonerà 1 minuto dopo l'apertura dello sportello e di nuovo dopo 1 minuto (una volta in ogni situazione).

• Se la porta viene lasciata aperta per circa 3 minuti, l'allarme suona continuamente. Per annullare il segnale d’allarme Premere il tasto di selezione in modo continuato per almeno 3 secondi, tenendo premuto allo stesso tempo il tasto “ ”. Lo stesso procedimento si usa per riattivare il segnale d’allarme.

1. Display per l’impostazione della temperaturaViene visualizzata la temperatura preimpostata del comparto selezionato. Non si tratta di una temperatura effettiva del comparto.2. Display del comparto selezionato3. Tasto di selezioneIl comparto selezionato può essere modificato premendo il tasto di selezione.4. Tasto / Usare per selezionare la temperatura.5. Tasto Usare per finalizzare l’impostazione della temperatura.6. Tasto Plasmacluster e displayPremere per avviare/annullare il funzionamento dello ionizzatore “Plasmacluster”. NOTA • Il display per l’impostazione della temperatura e il comparto selezionato si spengono dopo un minuto di inattività. (Premendo uno dei due tasti, si accendono nuovamente).• Il display Plasmacluster rimane acceso.

Pannello di controllo LCD Premere il tasto di selezioneDisplay iniziale del comparto frigoriferoDisplay iniziale del comparto freezer

Note sul funzionamento dello ionizzatore

“Plasmacluster” Lo ionizzatore contenuto all'interno del frigocongelatore rilascia gruppi di ioni, cioè masse di ioni positivi e negativi, nello scomparto del congelatore e in quello del frigorifero. Questi gruppi di ioni riducono la formazione della muffa, e dei batteri. • Nel frigocongelatore potrebbero esserci alcuni odori leggeri. Si tratta dell'odore dell'ozono, generato dallo ionizzatore. La quantità di ozono è minima, e si decompone rapidamente nel frigocongelatore.

(B013)14-19_Ita.fm Page 17 Monday, June 29, 2009 1:59 PM18 Serbatoio d’acquaLivello dell’acquaSportello Come versare l’acqua

AVVERTENZE ■ Riempire solo con acqua potabile. 1 Aprire lo sportello del serbatoio d’acqua e riempire il serbatoio di acqua. 2 Chiudere lo sportello del serbatoio d’acqua. (In caso contrario, l’acqua potrebbe fuoriuscire nell’aprire o chiudere la porta.) NOTA • Non aprire o chiudere la porta bruscamente. L’acqua potrebbe fuoriuscire dal serbatoio d’acqua. • Non versare altri liquidi che non siano acqua. Se altri liquidi, come dei succhi, vengono versati, essi potrebbero causare un guasto. Prima di versare l’acqua calda nel serbatoio, attendere che si raffreddi. (Limite superiore di temperatura: circa 50°C) Come bere l’acqua

1 Premere la leva con un bicchiere. (L’acqua fuoriesce.) 2 Allontanare lentamente il bicchiere dalla leva. (La leva ritorna alla posizione iniziale e l’acqua smette di fuoriuscire.) NOTA • Per motivi di igiene, sostituire l’acqua del serbatoio almeno una volta a settimana. • Gettare via frequentemente l’acqua della vaschetta. In caso contrario l’acqua potrebbe traboccare.• Se l’erogatore d’acqua non viene usato per un certo periodo di tempo, pulire e asciugare bene il serbatoio d’acqua e fissarlo nella posizione iniziale. AVVERTENZE

Innanzi tutto rimuovere la spina del frigorifero dalla

presa di rete in modo da prevenire le scosse elettriche. ■ Non versare dell’acqua direttamente sull’esterno o nell’interno del frigorifero stesso. Ciò potrebbe

causare l’ossidazione e il danneggiamento

dell’isolamento elettrico.

IMPORTANTE Per evitare che le superfici interne e i componenti in

plastica si incrinino, fare uso dei seguenti suggerimenti.

• Pulire qualsiasi olio alimentare attaccato ai componenti in plastica.• Alcuni prodotti chimici per la pulizia della casa potrebbero arrecare danni; usare quindi solamente detersivo per piatti diluito (acqua saponata).• Se viene usato un detersivo non diluito oppure non viene eliminata completamente l’acqua saponata, le parti in plastica potrebbero incrinarsi.

1 Rimuovere gli accessori, per esempio i ripiani, dal frigorifero e dalla porta. Lavateli in acqua calda saponata. Sciacquateli in acqua fresca e asciugateli. (Solo il ripiano per frutta e verdura non è rimovibile). 2 Pulite l’interno del frigorifero con un panno precedentemente immerso in acqua e sapone. Quindi, adoperate acqua fredda per eliminare l’acqua saponata. 3 Detergete con un panno umido anche l’esterno ogni qualvolta ció fosse necessario. 4 Detergete la guarnizione magnetica della porta con uno spazzolino da denti e con acqua calda saponata. 5 Pulire il pannello di controllo con un panno asciutto. NOTA • Per evitare danni al frigorifero, non utilizzare detergenti forti o solventi (lacca, vernice, detergente in polvere, benzina, acqua bollente ecc.). • Se l’alimentazione dovesse essere interrotta, attendere almeno 5 minuti prima di ricollegare alla rete elettrica il frigorifero. • I ripiani di vetro pesano circa 3kg ciascuno. Quando li rimuovete dal frigorifero o li trasportate, manteneteli saldamente.

• Quando del succo o un liquido simile viene versato vicino al pannello di controllo, rimuoverlo direttamente, poiché può causare il malfunzionamento del pannello di controllo. • All’ interno del frigorifero non lasciate cadere oggetti né colpite le pareti, in quanto ciò potrebbe creare delle spaccature.

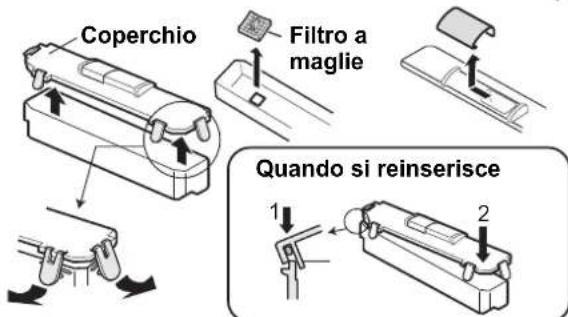

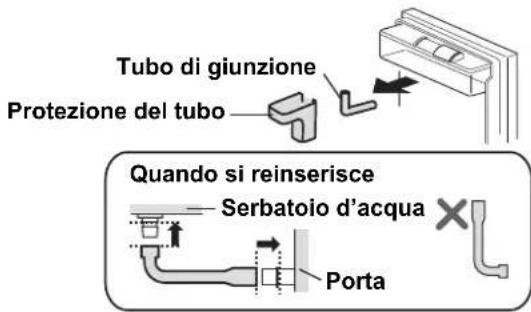

Come rimuovere il serbatoio d’acqua (Rimuoverlo almeno una volta al mese e lavarlo con dell’acqua.) 1 Premere la leva e lasciar fuoriuscire tutta l’acqua dal serbatoio. 2 Rimuovere la protezione del tubo.Scollegare entrambe le estremità del tubo di giunzione. 3 Rimuovere il serbatoio d’acqua dalla porta. 4 Rimuovere il coperchio e togliere il filtro a maglie. NOTA Assicurarsi che ogni componente sia reinserito. Il mal inserimento può causare delle fuoriuscite d’acqua. Spegnimento del Vostro frigorifero Se spegnete il vostro frigorifero quando siete assenti per un periodo più o meno lungo, rimuovete tutti i cibi e pulite completamente l’interno. Togliete il cavo di alimentazione elettrica dalla presa di corrente e lasciate tutte e due le porte aperte.

EROGATORE D’ACQUA Leva

MANUTENZIONE E PULIZIA Protezione del tuboTubo di giunzioneQuando si reinserisceSerbatoio d’acquaPorta

Quando si reinserisceFiltro a maglieCoperchio

(B068)14-19_Ita.fm Page 18 Thursday, August 27, 2009 10:20 AM19

La refrigerazione riduce la velocità di deperimento dei cibi.

Per massimizzare la durata di conservazione dei prodotti

alimentari deperibili, assicuratevi che il cibo sia della

qualità più fresca possibile. La seguente guida generale é

per consentire una piú lunga conservazione dei cibi.

Per minimizzare le perdite di umidità, frutta e verdura

devono essere leggermente avvolte in materiali plastici

quali, ad esempio, pellicole o sacchetti (da non chiudere

ermeticamente) e quindi inseriti nella cassetti per frutta e

• Molti prodotti derivati dal latte hanno la scadenza di

consumo indicata sulla confezione esterna, la quale

illustra sia la temperatura consigliata che la durata di

conservazione del prodotto.

• Le uova devono essere riposte nel portauova.

Carne / Pesce / Pollame

• Mettete su un piatto e coprite con carta o con pellicola in

• Riponete le fette grandi di carne, di pesce o di pollame in

• Assicuratevi che tutti i cibi cotti siano accuratamente

avvolti oppure che siano posti in contenitori a chiusura

• Disponete gli alimenti sui ripiani omogeneamente per consentire che l’aria di raffreddamento possa circolare in modo efficiente. • Alimenti caldi devono essere fatti raffreddare prima di essere riposti nel frigorifero. Gli alimenti caldi aumentano infatti la temperatura interna e potrebbero far deperire altri alimenti ivi conservati. • Non otturate l’entrata e l’uscita del circuito di circolazione dell’aria fredda con alimenti o con contenitori; altrimenti, gli alimenti potrebbero non venire raffreddati bene. • Tenere la porta debitamente chiusa. Per un migliore congelamento

• I cibi devono essere freschi.

• Congelate piccole quantitá di cibo per volta al fine di

congelarle rapidamente.

• I cibi devono essere depositati o coperti

appropriatamente e deve essere rimossa tutta l’aria per

garantire una chiusura ermetica.

• Disponete i cibi omogeneamente nel freezer.

• Etichettate le buste o i contenitori per tenere un

inventario dei cibi congelati.

Prima di chiamare il servizio di assistenza controllate i seguenti punti.

SE É ANCORA NECESSARIO IL SERVIZIO DI ASSISTENZA Rivolgetevi al più vicino centro di assistenza approvato da SHARP.

NOTA La porta non può essere modificata per l’apertura da sinistra.

CONSERVAZIONE DEGLI ALIMENTI Problema Soluzione

La parte esterna del frigorifero

risulta calda quando viene

Questo è normale. Nei frigoriferi è situato un tubo caldo per prevenire la formazione

Il frigorifero emette rumore. É normale che il frigorifero produca i seguenti rumori.

• Forte rumore prodotto dal compressore quando sta avviandosi a funzionare.

Il rumore si attenua dopo un momento.

• Forte rumore prodotto una volta al giorno dal compressore. Rumore prodotto

immediatamente dopo l’operazione automatica di disgelamento.

• Rumore della circolazione del fluido (rumore di gorgoqlio e rumore di liquido che

“frizza”) --- Rumore del refrigerante che ricircola nelle tubazioni.

• Rumore di scricchiolio, squittio --- Rumore prodotto dall’espansione e contrazione

delle pareti interne e delle parti interne durante il congelamento.

Si forma della condensa o del

ghiaccio sulle parti interne o

esterne del frigorifero.

Ciò può verificarsi in uno dei seguenti casi. Utilizzare un panno umido per rimuovere

il ghiaccio e un panno asciutto per rimuovere la condensa.

• Quando l’umidità dell’ambiente è elevata.

• Quando la porta viene aperta e chiusa spesso.

• Quando vengono conservati prodotti alimentari molto umidi. (È necessario un

I prodotti alimentari nel

Il frigorifero funziona per lungo tempo con controllo temp. frigorifero impostato su 0 °C?

Il frigorifero funziona per lungo tempo con controllo temp. freezer impostato su -21 °C?

• Una bassa temperatura della stanza può causare il congelamento dei cibi

conservati anche se il controllo temp. frigorifero é impostato a 6 °C.

Nel comparto c’è un odore

• È necessario un involucro per i prodotti alimentari con un odore forte.

• L’unità di deodorizzazione non è in grado di rimuovere tutti i cattivi odori.

PRIMA DI CHIAMARE IL SERVIZIO DI ASSISTENZA
