MANUALE UTENTE D27902 DEWALT

Italiano (tradotto dalle istruzioni originali) 27

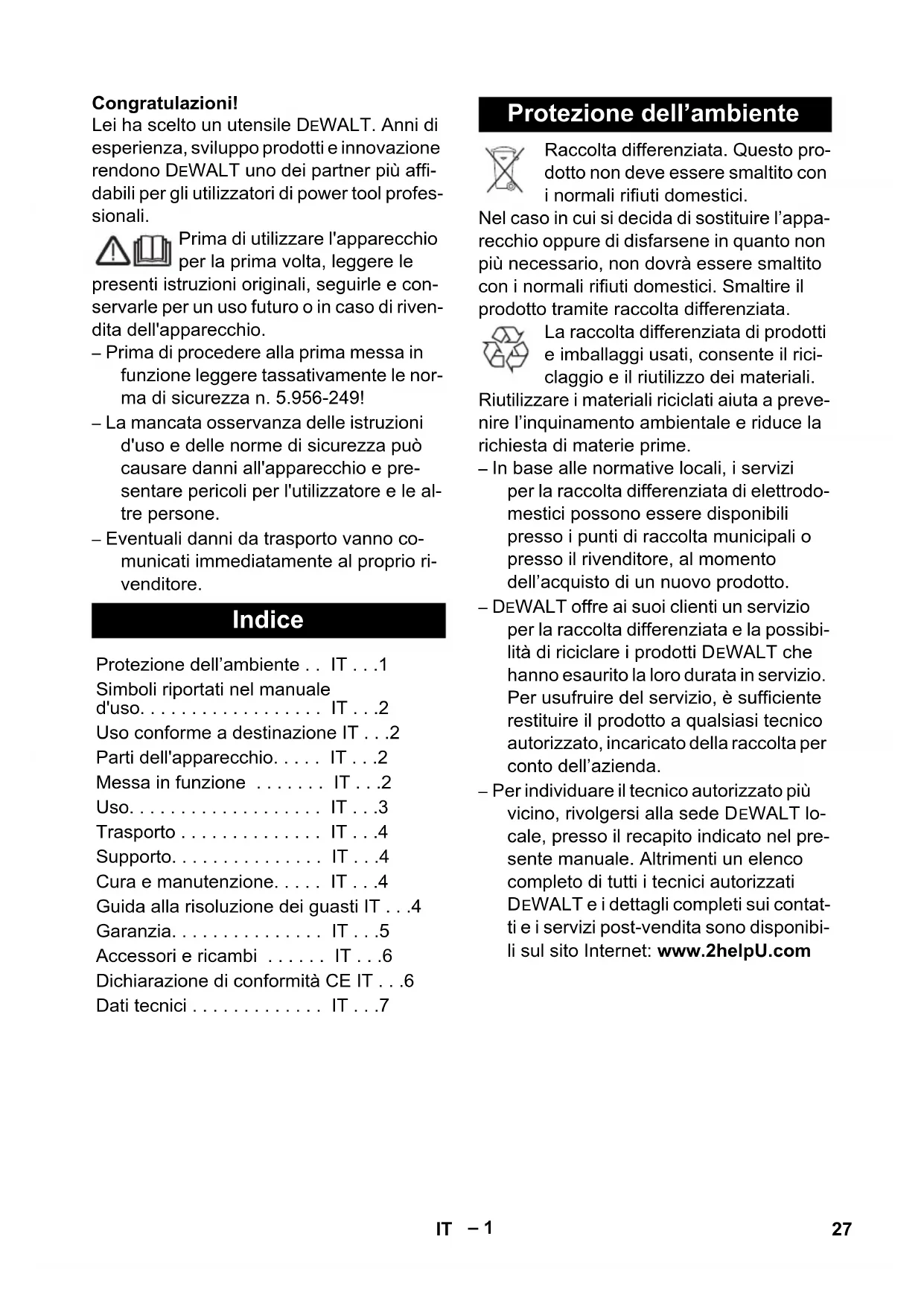

Lei ha scelto un utensile DEWALT. Anni di

esperienza, sviluppo prodotti e innovazione

rendono D EWALT uno dei partner più affi-

dabili per gli utilizzatori di power tool profes-

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

– Prima di procedere alla prima messa in

funzione leggere tassativamente le nor-

ma di sicurezza n. 5.956-249!

– La mancata osservanza delle istruzioni

d'uso e delle norme di sicurezza può

causare danni all'apparecchio e pre-

sentare pericoli per l'utilizzatore e le al-

– Eventuali danni da trasporto vanno co-

municati immediatamente al proprio ri-

Raccolta differenziata. Questo pro-

dotto non deve essere smaltito con

i normali rifiuti domestici.

Nel caso in cui si decida di sostituire l’appa-

recchio oppure di disfarsene in quanto non

più necessario, non dovrà essere smaltito

con i normali rifiuti domestici. Smaltire il

prodotto tramite raccolta differenziata.

La raccolta differenziata di prodotti

e imballaggi usati, consente il rici-

claggio e il riutilizzo dei materiali.

Riutilizzare i materiali riciclati aiuta a preve-

nire l’inquinamento ambientale e riduce la

richiesta di materie prime.

– In base alle normative locali, i servizi

per la raccolta differenziata di elettrodo-

mestici possono essere disponibili

presso i punti di raccolta municipali o

presso il rivenditore, al momento

dell’acquisto di un nuovo prodotto.

– DEWALT offre ai suoi clienti un servizio

per la raccolta differenziata e la possibi-

lità di riciclare i prodotti D EWALT che

hanno esaurito la loro durata in servizio.

Per usufruire del servizio, è sufficiente

restituire il prodotto a qualsiasi tecnico

autorizzato, incaricato della raccolta per

– Per individuare il tecnico autorizzato più

vicino, rivolgersi alla sede D EWALT lo-

cale, presso il recapito indicato nel pre-

sente manuale. Altrimenti un elenco

completo di tutti i tecnici autorizzati

D EWALT e i dettagli completi sui contat-

ti e i servizi post-vendita sono disponibi-

li sul sito Internet: www.2helpU.com

Protezione dell’ambiente . . IT . . .1

Simboli riportati nel manuale

d'uso. . . . . . . . . . . . . . . . . . IT . . .2

Uso conforme a destinazione IT . . .2

Parti dell'apparecchio. . . . . IT . . .2

Messa in funzione . . . . . . . IT . . .2

Uso. . . . . . . . . . . . . . . . . . . IT . . .3

Trasporto . . . . . . . . . . . . . . IT . . .4

Supporto. . . . . . . . . . . . . . . IT . . .4

Cura e manutenzione. . . . . IT . . .4

Guida alla risoluzione dei guasti IT . . .4

Garanzia. . . . . . . . . . . . . . . IT . . .5

Accessori e ricambi . . . . . . IT . . .6

Dichiarazione di conformità CE IT . . .6

Per un rischio imminente che determina le-

sioni gravi o la morte.

Per una situazione di rischio possibile che po-

trebbe determinare lesioni gravi o la morte.

Per una situazione di rischio possibile che

potrebbe determinare danni leggeri a per-

L'apparecchio non si adatta all'aspirazione

di polveri dannose alla salute.

– Questo aspiratore è destinato alla puli-

zia a secco/umido di pavimenti o pareti.

– Questo apparecchio è idoneo per l'uso

commerciale, ad es. in hotel, scuole,

ospedali, fabbriche, negozi, uffici,

aziende di noleggio e in cantieri.

2 Tubo flessibile di aspirazione

4 Fuoriuscita d'aria, aria d’esercizio

5 Dispositivo di blocco della testa di aspi-

8 Contenitore sporcizia

11 Raccordo di aspirazione

12 Bocchetta per pavimenti (non in dota-

13 Tubo di aspirazione (non in dotazione)

14 Maniglia trasporto

15 Coperchio del filtro

17 Regolazione girevole della potenza di

aspirazione (min-max)

18 Spia di controllo

20 Pulizia automatica del filtro

21 Interruttore principale

22 Filtro plissettato piatto

23 Pulizia del filtro

24 Sostegno per bocchetta per pavimenti

25 Sostegno per bocchetta per fughe

26 Sostegno per tubi di aspirazione

27 Cavo di alimentazione

Non rimuovere mai il filtro plissettato piatto

durante l'aspirazione.

– L'aspirazione di polveri fini provvede la pos-

sibilità di usare un sacchetto filtro o un filtro

a membrana (accessorio optional) addizio-

 Sbloccare e staccare la testa aspirante.

 Inserire il sacchetto filtro o il filtro a

membrana (accessorio optional).

 Rimettere la testa aspirante e bloccarla.

 Smontare il nastro con setole.

 Montare i labbri di gomma.

Avviso:Il lato dei labbri in gomma con la

trama deve essere rivolto verso l'esterno.

– Per l'aspirazione di liquidi occorre ri-

muovere sempre il sacchetto filtro di

carta oppure il filtro a membrana (ac-

– Si consiglia di utilizzare un sacchetto fil-

tro speciale (per liquidi) (vedi sistemi di

Simboli riportati nel manuale

Uso conforme a destinazione

Parti dell'apparecchio

Inserimento del sacchetto filtro di carta

Aspirapolvere per liquidi

Montaggio dei labbri di gomma

Rimuovere il sacchetto filtro di carta

Non rimuovere mai il filtro plissettato piatto

durante l'aspirazione.

– Per l'aspirazione di liquidi con la boc-

chetta per imbottiture o fughe oppure

per aspirare soprattuto acqua da un re-

cipiente, si consiglia di disinserire la

funzione "Pulizia automatica del filtro".

– Appena raggiunto il livello massimo di

liquido, l'apparecchio si disinserisce au-

– In caso di liquidi non conduttori (per

esempio emulsioni per lavori con

trapano, oli e grassi) l'apparecchio

non viene spento a serbatoio pieno.

Controllare costantemente il livello

del serbatoio e svuotarlo in tempo.

– l termine dell'aspirazione di liquidi: Pulire

il filtro plissettato piatto con il prodotto per

la pulizia del filtro. Pulire gli elettrodi con

una spazzola. Pulire il serbatoio con un

panno umido ed asciugare.

Il canale di aspirazione è dotato di un siste-

ma a clip. Tutti gli accessori C-35/C-DN-35

possono essere collegati.

 Inserire la spina di alimentazione.

 Attivare l'apparecchio dall'interruttore

 Regolazione della potenza di aspirazio-

ne (min-max) sul regolatore.

Non per D27902-LX, versione 115V

Pericolo di lesioni e di danneggiamento! La

presa è indicata per il collegamento diretto

di utensili elettrici all'aspiratore. Qualsiasi

altro utilizzo non è consentito.

 Inserire la spina dell'utensile elettrico

nella presa dell'aspiratore.

 Attivare l'apparecchio dall'interruttore

La spia luminosa di controllo è accesa,

l'aspiratore è in stand-by.

Avviso: L'aspiratore viene inserito e disin-

serito automaticamente con l'utensile elet-

Avviso: L'aspiratore ha un ritardo di avvia-

mento di 0,5 secondi ed un tempo di funzio-

namento inerziale di 15 secondi.

Avviso: Il valore di alimentazione degli

utensili elettrici sono indicati nel capitolo

 Adattare il manicotto di collegamento

all'attacco dell'utensile elettrico.

 Rimuovere il gomito dal tubo flessibile

 Montare il manicotto di collegamento

sul tubo flessibile di aspirazione.

 Collegare il manicotto all'utensile elettrico.

L'apparecchio dispone di un innovativo di-

spositivo di pulizia del filtro, particolarmen-

te efficace per la polvere fina. In questo

modo il filtro plissettato piatto viene pulito

ogni 15 secondi con un colpo d'aria (rumo-

Avviso: La pulizia automatica del filtro è at-

Avviso: L'attivazione/disattivazione della

pulizia automatica del filtro è possibile solo

con il dispositivo attivato.

– Disattivazione della pulizia automatica

 premere l'interruttore. La spia luminosa

nell'interruttore si spegne.

– Attivazione della pulizia automatica del

 premere ripetutamente l'interruttore. La

spia luminosa nell'interruttore è verde.

Regolazione della potenza di

Lavori con utensili elettrici

Pulizia automatica del filtro

 Disattivare l'apparecchio dall'interrutto-

 Staccare la spina.

 Svuotare il serbatoio.

 Pulire l’apparecchio all’interno e

all’esterno aspirando e passando la su-

perficie con un panno umido.

 Conservare il tubo flessibile di aspira-

zione ed il cavo di alimentazione secon-

do quanto illustrato nella figura.

 Depositare l’apparecchio in un luogo

asciutto e proteggerlo contro l’uso non

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante il

 Rimuovere dal supporto il tubo di aspira-

zione con la bocchetta per pavimenti. Per

trasportare l’apparecchio tenere l'apposito

manico ed il tubo di aspirazione.

 Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vi-

gore affinché non possa scivolare e ri-

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante la

Questo apparecchio può essere conserva-

to solo in ambienti interni.

Disattivare l'apparecchio ed estrarre la spi-

na di alimentazione prima di effettuare in-

terventi sull'apparecchio.

 Aprire il coperchio del filtro.

 Sostituire il filtro plissettato piatto.

 Chiudere il coperchio del filtro; bisogna

 Sbloccare e staccare la testa aspirante.

 Pulire gli elettrodi con una spazzola.

 Rimettere la testa aspirante e bloccarla.

Disattivare l'apparecchio ed estrarre la spi-

na di alimentazione prima di effettuare in-

terventi sull'apparecchio.

 Controllare il cavo, la spina, il fusibile, la

presa e l'elettrodo.

 Accendere l’apparecchio.

 Svuotare il serbatoio.

 Spegnere l'apparecchio e attendere 5

secondi; riaccenderlo dopo 5 secondi.

 Pulire gli elettrodi ed i relativi interstizi

Sostituzione del filtro plissettato

Pulizia degli elettrodi

Guida alla risoluzione dei

La turbina di aspirazione non

La turbina di aspirazione si spegne

La turbina di aspirazione non si

reinserisce dopo aver svuotato il

 Rimuovere eventuali otturazioni dalla

bocchetta di aspirazione, dal tubo rigido

di aspirazione o dal filtro plissettato

 Sostituire il sacchetto filtro di carta.

 Far innestare correttamente il coper-

 Pulire ed eventualmente sostituire il fil-

tro a membrana (accessorio optional)

sotto acqua corrente.

 Sostituire il filtro plissettato piatto.

 Controllare che il filtro plissettato piatto

sia montato nella posizione corretta.

 Sostituire il filtro plissettato piatto.

 Pulire gli elettrodi ed i relativi interstizi

 Controllare costantemente il livello di ri-

empimento in caso di liquidi non con-

 Tubo flessibile di aspirazione non colle-

 Informare il servizio assistenza clienti.

 Informare il servizio assistenza clienti.

Se non è completamente soddisfatto del

suo utensile D EWALT, basta resituirlo entro

30 giorni, con la confezione completa al

punto in cui è stato acquistato per essere

rimborsati o per una sostituzione. È neces-

sario presentare lo scontrino di acquisto.

Se ha bisogno di manutenzione o assisten-

za per il suo utensile D EWALT, nei 12 mesi

successivi all'acquisto, gli interventi verran-

no effettuati gratuitamente presso un ma-

nutentore autorizzato D EWALT. È

necessario presentare lo scontrino di ac-

quisto. Inclusa manodopera e ricambi per

power tool. Accessori esclusi.

Se il suo prodotto D EWALT si guasta in se-

guito a materiali difettosi o ad interventi da

parte del personale entro 12 mesi dalla

data di acquisto, l'azienda garantisce la so-

stituzione di tutti i componenti difettosi, o a

sua discrezione, la sostituzione gratuita

dell'unità a condizione che:

– il prodotto non sia stato utilizzato in

– le riparazione non siano state effettuate

da personale non autorizzato.

– venga presentato lo scontrino di acqui-

sto. Questa garanzia viene offerta

come vantaggio extra ed è in aggiunta

ai diritti legali dei consumatori.

Per sapere dove si trova del manutentore

autorizzato D EWALT più vicino, utilizzare il

relativo numero telefonico indicato sul retro

del presente manuale. In alternativa, un

elenco dei manutentori autorizzati

D EWALT e tutti i dettagli sul nostro servizio

di post-vendita sono disponibili sul sito In-

ternet all'indirizzo

La forza aspirante diminuisce

Fuoriuscita di polvere durante

Il dispositivo automatico di

disinserimento (aspirazione di

liquidi) è difettoso

Il dispositivo di pulizia automatico

del filtro non funziona

Impossibile disattivare la pulizia

automatica del filtro

Impossibile attivare la pulizia

– Impiegare esclusivamente accessori e ri-

cambi autorizzati dal produttore. Acces-

sori e ricambi originali garantiscono che

l’apparecchio possa essere impiegato in

modo sicuro e senza disfunzioni.

– Per ulteriori informazioni sui ricambi, vi-

sitare il venditore D EWALT di fiducia.

DIRETTIVA MACCHINE D27902

DEWALT dichiara che i prodotti qui descritti

nei “Dati tecnici” sono conformi alle norma-

Per ulteriori informazioni, contattare

D EWALT all’indirizzo seguente o vedere

sul retro del manuale.

Il firmatario è responsabile della compila-

zione del documento tecnico e rende que-

sta dichiarazione per conto di D EWALT.

D EWALT Richard-Klinger-Straße 11

Accessori e ricambi Dichiarazione di conformità

CE Direttive CE pertinenti

2006/42/CE (+2009/127/CE)

2004/108/CE Norme armonizzate applicate

Norme nazionali applicate

Potenza max. W 1320 1380 --

Potenza nominale W 1150 1200 1200

Capacità serbatoio l 45 45 45

Quantità di riempimento di liquido l 30 30 30

Quantità d'aria (max.) l/s 58 61 61

Sottopressione (max.) kPa

Valore di alimentazione degli utensili

W -- 100-2200 100-1800

Grado di protezione -- II I I Attacco per tubo di aspirazione (C-

Lunghezza x larghezza x Altezza mm 520 x 380 x

Temperatura ambiente (max.) °C +40 +40 +40

Valori rilevati secondo EN 60335-2-69

Pressione acustica L

Valore di vibrazione mano-braccio m/s

Italia DEWALT Viale Elvezia 2
