BEDIENUNGSANLEITUNG D27902 DEWALT

D27902Deutsch (übersetzt von den Originalanweisungen) 6

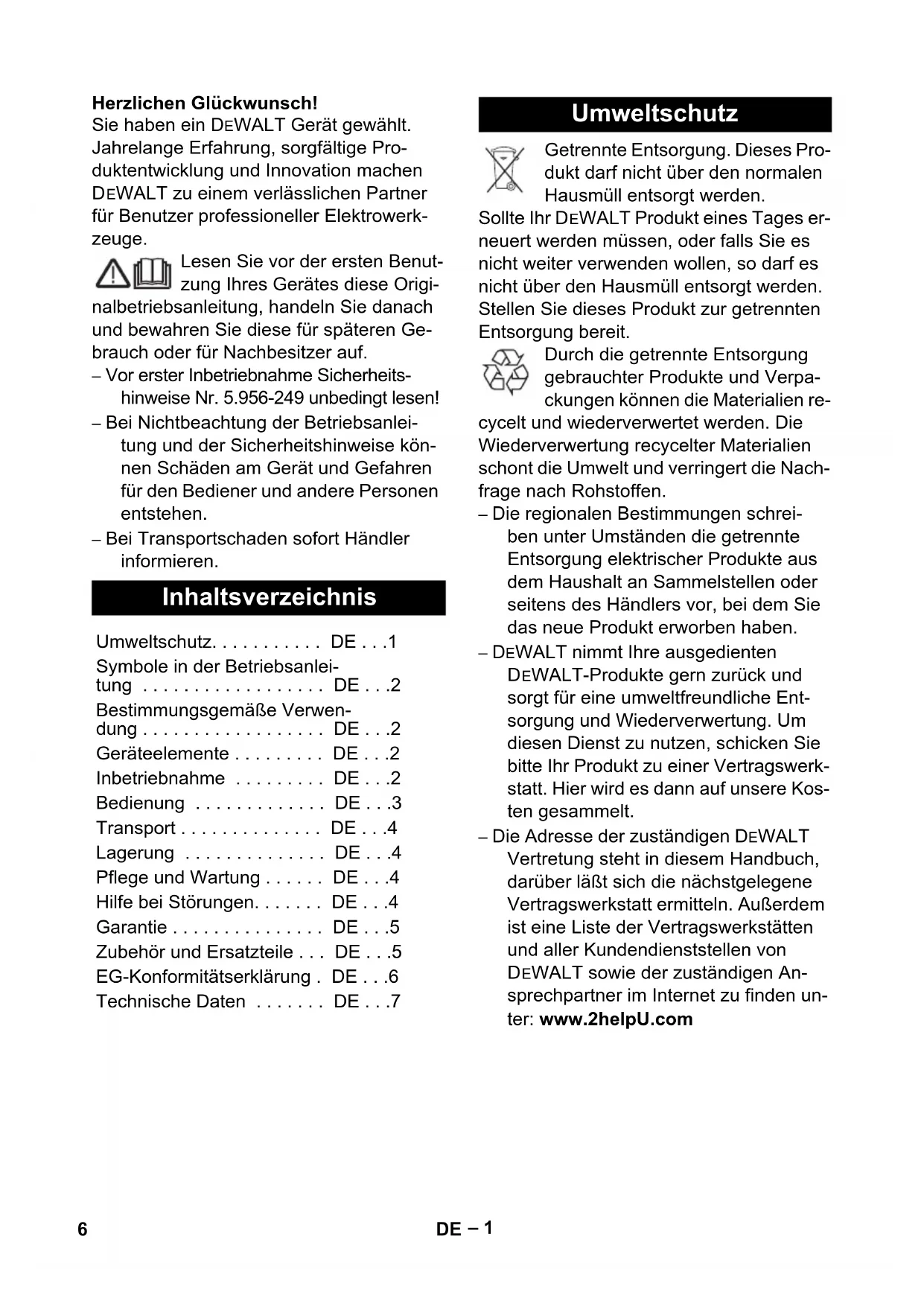

Herzlichen Glückwunsch!

Sie haben ein DEWALT Gerät gewählt.

Jahrelange Erfahrung, sorgfältige Pro-

duktentwicklung und Innovation machen

D EWALT zu einem verlässlichen Partner

für Benutzer professioneller Elektrowerk-

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

– Vor erster Inbetriebnahme Sicherheits-

hinweise Nr. 5.956-249 unbedingt lesen!

– Bei Nichtbeachtung der Betriebsanlei-

tung und der Sicherheitshinweise kön-

nen Schäden am Gerät und Gefahren

für den Bediener und andere Personen

– Bei Transportschaden sofort Händler

Getrennte Entsorgung. Dieses Pro-

dukt darf nicht über den normalen

Hausmüll entsorgt werden.

Sollte Ihr D EWALT Produkt eines Tages er-

neuert werden müssen, oder falls Sie es

nicht weiter verwenden wollen, so darf es

nicht über den Hausmüll entsorgt werden.

Stellen Sie dieses Produkt zur getrennten

Durch die getrennte Entsorgung

gebrauchter Produkte und Verpa-

ckungen können die Materialien re-

cycelt und wiederverwertet werden. Die

Wiederverwertung recycelter Materialien

schont die Umwelt und verringert die Nach-

frage nach Rohstoffen.

– Die regionalen Bestimmungen schrei-

ben unter Umständen die getrennte

Entsorgung elektrischer Produkte aus

dem Haushalt an Sammelstellen oder

seitens des Händlers vor, bei dem Sie

das neue Produkt erworben haben.

– DEWALT nimmt Ihre ausgedienten

D EWALT-Produkte gern zurück und

sorgt für eine umweltfreundliche Ent-

sorgung und Wiederverwertung. Um

diesen Dienst zu nutzen, schicken Sie

bitte Ihr Produkt zu einer Vertragswerk-

statt. Hier wird es dann auf unsere Kos-

– Die Adresse der zuständigen DEWALT Vertretung steht in diesem Handbuch,

darüber läßt sich die nächstgelegene

Vertragswerkstatt ermitteln. Außerdem

ist eine Liste der Vertragswerkstätten

und aller Kundendienststellen von

D EWALT sowie der zuständigen An-

sprechpartner im Internet zu finden un-

Umweltschutz. . . . . . . . . . . DE . . .1

Symbole in der Betriebsanlei-

tung . . . . . . . . . . . . . . . . . . DE . . .2

Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . DE . . .2

Geräteelemente . . . . . . . . . DE . . .2

Inbetriebnahme . . . . . . . . . DE . . .2

Transport . . . . . . . . . . . . . . DE . . .4

Lagerung . . . . . . . . . . . . . . DE . . .4

Pflege und Wartung . . . . . . DE . . .4

Hilfe bei Störungen. . . . . . . DE . . .4

Garantie . . . . . . . . . . . . . . . DE . . .5

Zubehör und Ersatzteile . . . DE . . .5

EG-Konformitätserklärung . DE . . .6

Technische Daten . . . . . . . DE . . .7

Für eine unmittelbar drohende Gefahr, die

zu schweren Körperverletzungen oder zum

Für eine möglicherweise gefährliche Situa-

tion, die zu schweren Körperverletzungen

oder zum Tod führen könnte.

Für eine möglicherweise gefährliche Situa-

tion, die zu leichten Verletzungen oder zu

Sachschäden führen kann.

Das Gerät ist nicht für die Absaugung ge-

sundheitsschädlicher Stäube geeignet.

– Dieser Sauger ist zur Nass- und Tro-

ckenreinigung von Boden- und Wand-

– Das Gerät ist für den gewerblichen Be-

reich geeignet, z.B. in Hotels, Schulen,

Krankenhäusern, Fabriken, Läden, Büros,

Vermietergeschäften und Baustellen.

4 Luftaustritt, Arbeitsluft

5 Verriegelung des Saugkopfs

7 Lufteintritt, Motor-Kühlluft

12 Bodendüse (nicht im Lieferumfang)

13 Saugrohr (nicht im Lieferumfang)

17 Drehregler für Saugleistung (min-max)

20 Automatische Filterabreinigung

22 Flachfaltenfilter

23 Filterabreinigung

24 Halter für Bodendüse

25 Halter für Fugendüse

26 Halter für Saugrohre

Beim Saugen darf niemals der Flachfalten-

filter entfernt werden.

– Beim Aufsaugen von Feinstaub kann

zusätzlich eine Papierfiltertüte oder ein

Membranfilter (Sonderzubehör) ver-

 Saugkopf entriegeln und abnehmen.

 Papierfiltertüte oder Membranfilter

(Sonderzubehör) aufstecken.

 Saugkopf aufsetzen und verriegeln.

 Bürstenstreifen ausbauen.

 Gummilippen einbauen.

Hinweis: Die strukturierte Seite der Gum-

milippen muss nach außen zeigen.

– Beim Aufsaugen von Nassschmutz

muss immer die Papierfiltertüte oder

der Membranfilter (Sonderzubehör)

– Es empfiehlt sich eine Spezialfiltertüte

(nass) zu verwenden (siehe Filtersyste-

Einbau Papierfiltertüte

Papierfiltertüte entfernen

Beim Saugen darf niemals der Flachfalten-

filter entfernt werden.

– Beim Aufsaugen von Nassschmutz mit

der Polster- oder Fugendüse, bezie-

hungsweise wenn überwiegend Was-

ser aus einem Behälter aufgesaugt

wird, empfiehlt es sich, die Funktion

„Automatische Filterabreinigung“ abzu-

– Bei Erreichen des max. Flüssigkeits-

stands schaltet das Gerät automatisch

– Bei nicht leitenden Flüssigkeiten

(zum Beispiel Bohremulsion, Öle

und Fette) wird das Gerät bei vollem

Behälter nicht abgeschaltet. Der

Füllstand muss ständig überprüft

und der Behälter rechtzeitig entleert

– Nach Beendigung des Nasssaugens:

Flachfaltenfilter mit der Filterabreini-

gung abreinigen. Elektroden mit einer

Bürste reinigen. Behälter mit einem

feuchten Tuch reinigen und trocknen.

Der Saugschlauch ist mit einem Clip-Sys-

tem ausgestattet. Alle C-35/C-DN-35 Zube-

hörteile können angeschlossen werden.

 Netzstecker einstecken.

 Gerät am Hauptschalter einschalten.

 Saugleistung (min-max) am Drehregler

Nicht möglich mit D27902-LX in 115V-

Verletzungs- und Beschädigungsgefahr!

Die Steckdose ist nur zum direkten An-

schluss von Elektrowerkzeugen an den

Sauger bestimmt. Jeder andere Gebrauch

der Steckdose ist nicht zulässig.

 Netzstecker des Elektrowerkzeugs am

 Gerät am Hauptschalter einschalten.

Kontrolllampe leuchtet, Sauger befindet

sich im Standby-Modus.

Hinweis: Der Sauger wird automatisch mit

dem Elektrowerkzeug ein- und ausgeschaltet.

Hinweis: Der Sauger hat eine Anlaufverzö-

gerung bis zu 0,5 Sekunden und eine

Nachlaufzeit von bis zu 15 Sekunden.

Hinweis: Leistungsanschlusswert der Elektro-

werkzeuge, siehe Technische Daten.

 Anschlussmuffe an den Anschluss des

Elektrowerkzeugs anpassen.

 Krümmer am Saugschlauch entfernen.

 Anschlussmuffe an Saugschlauch

 Anschlussmuffe an Elektrowerkzeug

Das Gerät verfügt über eine neuartige Filter-

abreinigung, besonders wirksam bei feinem

Staub. Dabei wird der Flachfaltenfilter alle 15

Sekunden durch einen Luftstoß automatisch

gereinigt (pulsierendes Geräusch).

Hinweis: Die automatische Filterabreini-

gung ist werkseitig eingeschaltet.

Hinweis: Das Aus-/Einschalten der auto-

matischen Filterabreinigung ist nur bei ein-

geschaltetem Gerät möglich.

– Automatische Filterabreinigung aus-

 Schalter betätigen. Kontrolllampe im

Saugleistung einstellen

Arbeiten mit Elektrowerkzeugen

Automatische Filterabreinigung

– Automatische Filterabreinigung ein-

 Schalter wiederholt betätigen. Kontroll-

lampe im Schalter leuchtet grün.

 Gerät am Hauptschalter ausschalten.

 Netzstecker ziehen.

 Behälter entleeren.

 Gerät innen und außen durch Absau-

gen und Abwischen mit einem feuchten

 Saugschlauch und Netzkabel entspre-

chend Abbildung aufbewahren.

 Gerät in einem trockenen Raum abstel-

len und vor unbefugter Benutzung si-

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes beim Transport be-

 Saugrohr mit Bodendüse aus der Halte-

rung nehmen. Gerät zum Tragen am

Tragegriff und am Saugrohr fassen.

 Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien

gegen Rutschen und Kippen sichern.

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes bei Lagerung beach-

Dieses Gerät darf nur in Innenräumen gela-

Vor allen Arbeiten am Gerät, Gerät aus-

schalten und Netzstecker ziehen.

 Filterabdeckung öffnen.

 Flachfaltenfilter wechseln.

 Filterabdeckung schließen, muss hör-

 Saugkopf entriegeln und abnehmen.

 Elektroden mit einer Bürste reinigen.

 Saugkopf aufsetzen und verriegeln.

Vor allen Arbeiten am Gerät, Gerät aus-

schalten und Netzstecker ziehen.

 Kabel, Stecker, Sicherung, Steckdose

und Elektroden überprüfen.

 Gerät einschalten.

 Behälter entleeren.

 Gerät ausschalten und 5 Sekunden

warten, nach 5 Sekunden wieder ein-

 Elektroden sowie den Zwischenraum der

Elektroden mit einer Bürste reinigen.

 Verstopfungen aus Saugdüse, Saug-

rohr, Saugschlauch oder Flachfaltenfil-

 Papierfiltertüte wechseln.

 Filterabdeckung richtig einrasten.

 Membranfilter (Sonderzubehör) unter

fließendem Wasser reinigen bzw.

 Flachfaltenfilter wechseln.

 Korrekte Einbaulage des Flachfaltenfil-

 Flachfaltenfilter wechseln.

Flachfaltenfilter wechseln

Saugturbine läuft nicht

Saugturbine schaltet ab

Saugturbine läuft nach

Behälterentleerung nicht wieder an

Saugkraft lässt nach

Staubaustritt beim Saugen

 Elektroden sowie den Zwischenraum der

Elektroden mit einer Bürste reinigen.

 Füllstand bei elektrisch nicht leitender

Flüssigkeit ständig kontrollieren.

 Saugschlauch nicht angeschlossen.

 Kundendienst benachrichtigen.

 Kundendienst benachrichtigen.

Wenn Sie mit Ihrem D EWALT Gerät nicht

restlos zufrieden sind, können Sie es inner-

halb 30 Tagen bei Ihrem Händler zurückge-

ben. Sie bekommen ein Ersatzgerät oder

erhalten der Kaufpreis zurück. Das Gerät

muss mit dem gesamten Lieferumfang zu-

rückgegeben werden. Der Kaufbeleg muss

Kundendienst- oder Wartungsarbeiten in-

nerhalb der ersten 12 Monate nach dem

Kauf werden durch autorisierte D EWALT Reparaturwerkstätten kostenlos ausge-

führt. Der Kaufbeleg muss vorgelegt wer-

den. Kosten für Arbeitszeit und Ersatzeile

für das Elektrowerkzeug fallen nicht an. Zu-

behörteile sind von dieser Regelung aus-

Weist Ihr D EWALT Gerät innerhalb der ers-

ten 12 Monate nach dem Kauf einen Scha-

den aufgrund eines Materialfehlers oder

fehlerhafter Montage auf, garantieren wir

den kostenlosen Austausch aller nach un-

serem Ermessen defekten Teile oder den

Ersatz des Gerätes (nach unserem Ermes-

sen) unter folgenden Voraussetzungen:

– Das Gerät wurde nicht zweckentfrem-

– Reparaturen wurden nicht durch unbe-

rechtige Personen vorgenommen.

– Der Kaufbeleg wird vorgewiesen. Diese

Garantie ist eine Zusatzleistung zu den

gesetzlichen Garantieansprüchen.

Die Adresse Ihrer nächsten D EWALT Re-

paraturwerkstatt erfahren Sie unter der Te-

lefonnummer auf der Rückseite dieser

Betriebsanleitung. Außerdem finden Sie

eine Liste mit den autorisierten D EWALT Reparaturwerkstätten im Internet unter

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller

freigegeben sind. Original-Zubehör und

Original-Ersatzteile bieten die Gewähr

dafür, dass das Gerät sicher und stö-

rungsfrei betrieben werden kann.

– Für zusätzliche Informationen zu Er-

satzteilen wenden Sie sich bitte an Ih-

ren D EWALT Händler.

Abschaltautomatik (Nasssaugen)

Automatische Filterabreinigung

Automatische Filterabreinigung

lässt sich nicht abschalten

Automatische Filterabreinigung

lässt sich nicht einschalten

30 TAGE ZUFRIEDENHEITS GARANTIE OHNE RISIKO EIN JAHR KOSTENLOSER KUNDENDIENST EIN JAHR VOLLGARANTIE Zubehör und Ersatzteile

MASCHINENRICHTLINIE D27902

D EWALT erklärt hiermit, dass diese unter

„Technische Daten“ beschriebenen Pro-

dukte die folgenden Vorschriften erfüllen:

Für weitere Informationen wenden Sie sich

bitte an D EWALT unter der folgenden Ad-

resse oder schauen Sie auf der Rückseite

dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für

die Zusammenstellung des technischen

Dossiers und gibt diese Erklärung im Na-

D EWALT Richard-Klinger-Straße 11

EG-Konformitätserklärung

Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)

2004/108/EG Angewandte harmonisierte Normen

Angewandte nationale Normen

Frequenz Hz 50/60 50/60 50/60

Max. Leistung W 1320 1380 --

Nennleistung W 1150 1200 1200

Behälterinhalt l 45 45 45

Füllmenge Flüssigkeit l 30 30 30

Luftmenge (max.) l/s 58 61 61

Leistungsanschlusswert der Elektro-

W -- 100-2200 100-1800

Schutzklasse -- II I I Saugschlauchanschluss (C-DN/C-ID) mm 35 35 35

Länge x Breite x Höhe mm 520 x 380 x

Gewicht kg 13,0 13,5 13,5

Umgebungstemperatur (max.) °C +40 +40 +40

Ermittelte Werte gemäß EN 60335-2-69

D27902 Teile-Nr. Kabellänge

Netzkabel H07RN-F 3x1,5 mm

D27902 Teile-Nr. Kabellänge

D EWALT Richard-Klinger-Straße 11

D EWALT Richard-Klinger-Straße 11

D EWALT Richard-Klinger-Straße 11

Technische gegevens . . . . NL . . .7

20 Automatische filterreiniging

Automatische filterreiniging

D EWALT Richard-Klinger-Straße 11

Gewicht kg 13,0 13,5 13,5

D EWALT Richard-Klinger-Straße 11

D EWALT Richard-Klinger-Straße 11

D EWALT Richard-Klinger-Straße 11

D EWALT Richard-Klinger-Straße 11

Relevante EU-direktiver

 Drag ur nätkontakten.

D EWALT Richard-Klinger-Straße 11

Tillämpliga EU-direktiv

D EWALT Richard-Klinger-Straße 11

D EWALT Richard-Klinger-Straße 11

D EWALT Richard-Klinger-Straße 11

93TR5950-583.book Seite 98 Donnerstag, 13. Februar 2003 3:55 155950-583.book Seite 98 Donnerstag, 13. Februar 2003 3:55 15Belgique et

DEWALT Werkzeug Vertriebsges m.b.H Oberlaaerstrasse 248
