KÄYTTÖOHJE D27902 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 73

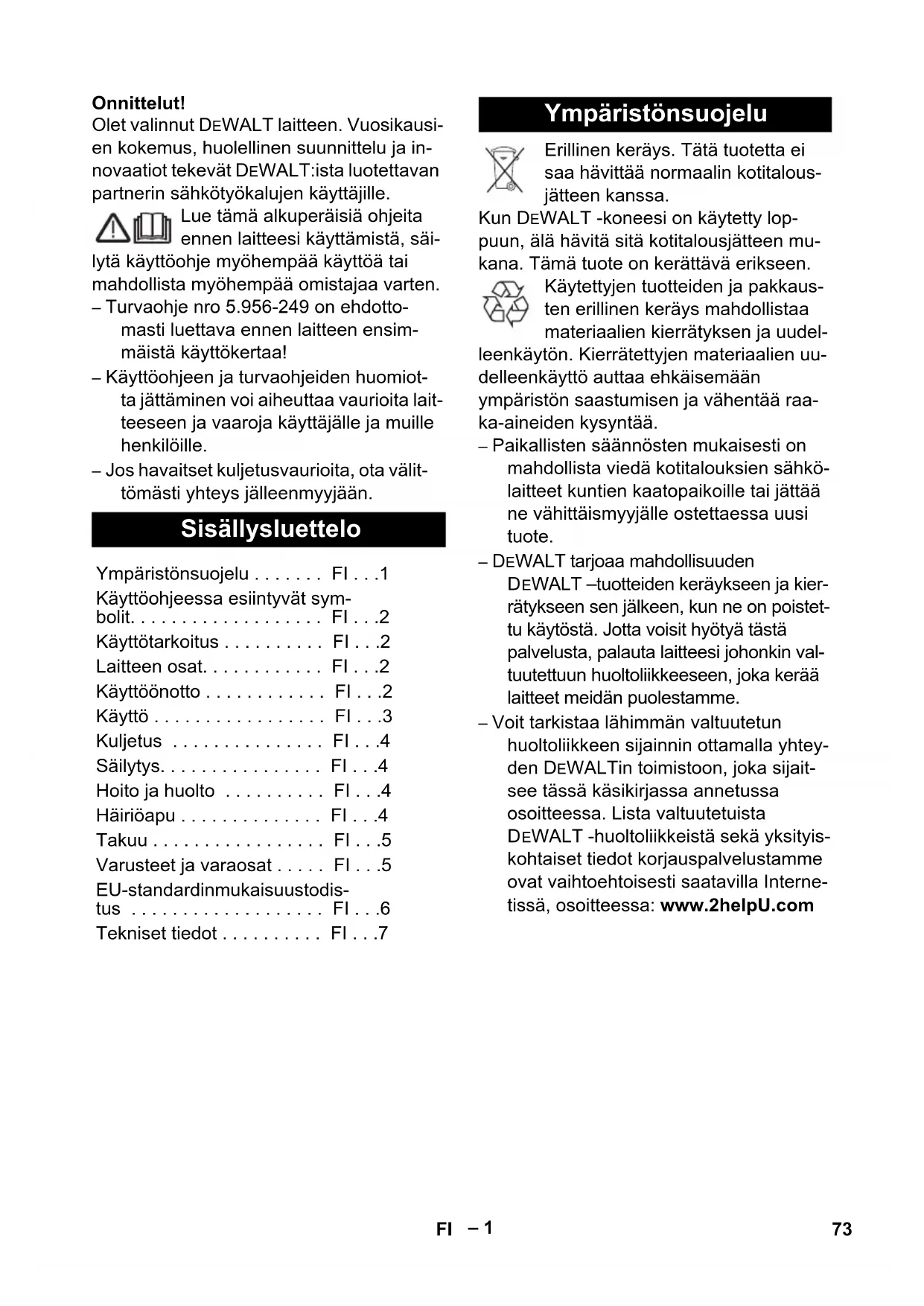

Olet valinnut DEWALT laitteen. Vuosikausi-

en kokemus, huolellinen suunnittelu ja in-

novaatiot tekevät D EWALT:ista luotettavan

partnerin sähkötyökalujen käyttäjille.

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai

mahdollista myöhempää omistajaa varten.

– Turvaohje nro 5.956-249 on ehdotto-

masti luettava ennen laitteen ensim-

mäistä käyttökertaa!

– Käyttöohjeen ja turvaohjeiden huomiot-

ta jättäminen voi aiheuttaa vaurioita lait-

teeseen ja vaaroja käyttäjälle ja muille

– Jos havaitset kuljetusvaurioita, ota välit-

tömästi yhteys jälleenmyyjään.

Erillinen keräys. Tätä tuotetta ei

saa hävittää normaalin kotitalous-

Kun D EWALT -koneesi on käytetty lop-

puun, älä hävitä sitä kotitalousjätteen mu-

kana. Tämä tuote on kerättävä erikseen.

Käytettyjen tuotteiden ja pakkaus-

ten erillinen keräys mahdollistaa

materiaalien kierrätyksen ja uudel-

leenkäytön. Kierrätettyjen materiaalien uu-

delleenkäyttö auttaa ehkäisemään

ympäristön saastumisen ja vähentää raa-

ka-aineiden kysyntää.

– Paikallisten säännösten mukaisesti on

mahdollista viedä kotitalouksien sähkö-

laitteet kuntien kaatopaikoille tai jättää

ne vähittäismyyjälle ostettaessa uusi

– DEWALT tarjoaa mahdollisuuden

D EWALT –tuotteiden keräykseen ja kier-

rätykseen sen jälkeen, kun ne on poistet-

tu käytöstä. Jotta voisit hyötyä tästä

palvelusta, palauta laitteesi johonkin val-

tuutettuun huoltoliikkeeseen, joka kerää

laitteet meidän puolestamme.

– Voit tarkistaa lähimmän valtuutetun

huoltoliikkeen sijainnin ottamalla yhtey-

den D EWALTin toimistoon, joka sijait-

see tässä käsikirjassa annetussa

osoitteessa. Lista valtuutetuista

D EWALT -huoltoliikkeistä sekä yksityis-

kohtaiset tiedot korjauspalvelustamme

ovat vaihtoehtoisesti saatavilla Interne-

tissä, osoitteessa: www.2helpU.com

Ympäristönsuojelu . . . . . . . FI . . .1

Käyttöohjeessa esiintyvät sym-

bolit. . . . . . . . . . . . . . . . . . . FI . . .2

Käyttötarkoitus . . . . . . . . . . FI . . .2

Hoito ja huolto . . . . . . . . . . FI . . .4

Häiriöapu . . . . . . . . . . . . . . FI . . .4

Takuu . . . . . . . . . . . . . . . . . FI . . .5

Varusteet ja varaosat . . . . . FI . . .5

EU-standardinmukaisuustodis-

tus . . . . . . . . . . . . . . . . . . . FI . . .6

Välittömästi uhkaava vaara, joka aiheuttaa

vakavan ruumiinvamman tai johtaa kuole-

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa vakavan ruumiinvamman tai voi

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa lievän ruumiinvamman tai aineel-

– Tämä imuri on suunniteltu lattioiden ja

seinäpintojen märkä- ja kuivapuhdis-

– Laite soveltuu ammattimaiseen käyt-

töön, esim kouluissa, sairaaloissa, teh-

taissa, kaupoissa, vuokrausyhtiöissä ja

4 Ilman ulostulo, työilma

7 Ilman sisääntulo, moottorin jäähdytysilma

12 Lattiasuulake (ei kuulu toimitukseen)

13 Imuputki (ei kuulu toimitukseen)

17 Imutehon kiertosäädin (min-maks)

20 Automaattinen suodatinpuhdistus

23 Suodattimen puhdistus

24 Lattiasuuttimen pidike

25 Pidike rakosuulakkeelle

Imuroinnin aikana ei saa koskaan poistaa

– Imuroitaessa hienojakoista pölyä voi-

daan käyttää lisäksi paperisuodatinpus-

sia tai kalvosuodatinta (erikoisvaruste).

 Vapauta imupää lukituksesta, poista

 Aseta paperisuodatinpussi tai kalvo-

suodatin (erikoisvaruste) paikalleen.

 Aseta imupää paikalleen ja lukitse se.

 Irrota harjakaistaleet.

 Aseta kumihuulet paikalleen.

Huomautus: Kumihuulien rakenteellisen

puolen on osoitettava ulospäin.

– Märkää likaa imuroitaessa on aina pois-

tettava paperisuodatinpussi tai kalvo-

suodatin (erikoisvaruste).

– On suositeltavaa käyttää erikoissuoda-

tinpussia (märkä) (katso suodatusjär-

Käyttöohjeessa esiintyvät

Paperisuodatinpussin asennus

Kosteaimurointi (optio)

Paperisuodatinpussi poistaminen

Imuroinnin aikana ei saa koskaan poistaa

– Imuroitaessa märkää likaa tyyny- tai ra-

kosuuttimella tai jos imetään pääasias-

sa vettä astiasta, on suositeltavaa

kytkeä toiminto "Automaattinen suodat-

timenpuhdistus" pois päältä.

– Kun maksimi nestetäyttötaso on saavu-

tettu, laite kytkeytyy automaattisesti

– Ei-johtavien nesteiden ollessa ky-

seessä (esimerkiksi porausnesteet,

öljyt ja rasvat) laitetta ei kytketä pois

päältä astian ollessa täynnä. Täyttö-

tasoa on tarkastettava jatkuvasti ja

astia on tyhjennettävä ajoissa.

– Märkäimuroinnin päätyttyä: Puhdista

poimusuodatin suodatinpuhdistuksella.

Puhdista elektrodit harjalla. Puhdista

säiliö kostealla liinalla ja anna kuivua.

Imuletku on varustettu puristinliitoslukituk-

sella. Kaikki C-35/C-DN-35:n saatavavissa

olevat lisävarusteet voidaan liittää puristin-

 Työnnä virtapistoke pistorasiaan.

 Kytke laite pääkytkimellä päälle.

 Säädä imuteho kiertosäätimellä (min.-

Ei koske D27902-LX:n 115V versiota

Loukkaantumis- ja vahingoittumisvaara-

vaara! Pistorasia on tarkoitettu vain sähkö-

työkalujen liittämiseen suoraan imuriin.

Pistorasian käyttö muuhun tarkoitukseen

 Liitä sähkötyökalun virtapistoke imuri

 Kytke laite pääkytkimellä päälle.

Merkkivalo syttyy, imuri on valmiustilassa.

Huomautus: Imuri kytketään automaatti-

sesti yhdessä sähkötyökalun kanssa päälle

Huomautus: Imurin käynnistysviive on

enintään 0,5 sekuntia ja jälkikäyntiaika

enintään 15 sekuntia.

Huomautus: Sähkötyökalujen liitäntäteho-

tiedot, katso Tekniset tiedot.

 Sovella liitosmuhvi sähkötyökalun lii-

 Asenna liitosmuhvi imuletkuun.

 Liitä liitosmuhvi sähkötyökaluun.

Imuri on varustettu uudenlaisella suodatti-

men puhdistuksella, erityisen tehokas hie-

nolla pölyllä. Poimusuodatin puhdistetaan

joka 15 sekunti automaattisesti ilmansysä-

yksellä (kuuluu sykkivä ääni).

Huomautus: Automaattinen suodatinpuh-

distus on kytketty päälle jo tehtaalla.

Huomautus: Automaattisen suodatinpuh-

distuksen pois-/päällekytkentä on mahdol-

lista vain, kun laite on kytkettynä päälle.

– Automaattisen suodatinpuhdistuksen

 Paina kytkintä. Kytkimen valvontalamp-

– Automaattisen suodatinpuhdistuksen

 Paina kytkintä uudelleen. Kytkimen val-

vontalampussa on vihreä valo.

 Kytke laite pääkytkimellä pois päältä.

 Vedä verkkopistoke irti.

Työskentely sähkötyökaluilla

Automaattinen suodattimen

Laitteen kytkeminen pois päältä

 Puhdista laite sisältä ja ulkoa imuroi-

malla ja kostealla liinalla pyyhkimällä.

 Säilytä imuletkua ja verkkokaapelia ku-

van mukaisella tavalla.

 Säilytä laite kuivassa tilassa ja suojaa

se asiattomalta käytöltä.

Loukkaantumis- ja vahingoittumisvaaravaa-

ra! Huomioi kuljetettaessa laitteen paino.

 Ota imuputki lattiasuulakkeineen pidik-

keestä. Kun kannat laitetta, pidä kiinni

kantokahvasta ja imuputkesta.

 Kun kuljetat laitetta ajoneuvoissa, var-

mista laite liukumisen ja kaatumisen va-

ralta kulloinkin voimassa olevien

ohjesääntöjen mukaisesti.

Loukkaantumis- ja vahingoittumisvaaravaa-

ra! Huomioi säilytettäessä laitteen paino.

Tätä laitetta saa säilyttää vain sisätiloissa.

Virtapistoke on vedettävä irti pistorasiasta

ennen kaikkia laitteeseen kohdistuvia töitä.

 Avaa suodattimen kansi.

 Vaihda poimusuodatin.

 Sulje suodattimen kansi, sen on lukitut-

 Vapauta imupää lukituksesta, poista

 Puhdista elektrodit harjalla.

 Aseta imupää paikalleen ja lukitse se.

Virtapistoke on vedettävä irti pistorasiasta

ennen kaikkia laitteeseen kohdistuvia töitä.

 Tarkasta kaapeli, pistoke, sulake, pisto-

rasia ja elektrodit.

 Kytke laite päälle.

 Kytke laite pois päältä ja odota 5 sekun-

tia, kytke laite uudelleen päälle 5 sekun-

 Puhdista elektrodit sekä elektrodien vä-

linen tila harjalla.

 Poista tukokset imusuuttimesta, imu-

putkesta, imuletkusta tai poimusuodat-

 Vaihda paperisuodatinpussi.

 Lukitse suodattimen kansi oikein.

 Puhdista kalvosuodatin (erikoisvaruste)

juoksevassa vedessä tai vaihda tarvit-

 Vaihda poimusuodatin.

 Tarkasta poimusuodattimen oikea

 Vaihda poimusuodatin.

 Puhdista elektrodit sekä elektrodien vä-

linen tila harjalla.

 Tarkasta jatkuvasti täyttötaso sähköi-

sesti ei johtavissa nesteissä.

Jokaisen käyttökerran jälkeen

Poimusuodattimen vaihto

Elektrodien puhdistus

Imuturbiini ei pyöri

Imuturbiini kytkeytyy pois päältä

Imuturbiini ei käynnisty astian

tyhjentämisen jälkeen

Pöly pääsee ulos imuvaiheessa

Katkaisuautomatiikka (märkäimu) ei

 Imuletku ei ole liitettynä.

 Ota yhteyttä asiakaspalveluun.

 Ota yhteyttä asiakaspalveluun.

Jos et ole täysin tyytyväinen DEWALT lait-

teen tehokkuuteen, voit yksinkertaisesti pa-

lauttaa sen kaikkine osineen ostopaikkaan.

Saat rahat takaisin tai toisen laitteen tilalle.

Ostotodistus on oltava mukana.

Asiakaspalvelu- ja huoltotyöt tehdään il-

maiseksi, ostoa seuraavien 12 kuukauden

aikana, valtuutetuissa D EWALT huoltoliik-

keissä. Ostotodistus on oltava mukana.

Sähkötyökalun työ- ja varaosakulut kuulu-

vat takuuseen. Takuu ei koske lisävarustei-

Jos D EWALT tuotteesi menee rikki, materi-

aali- tai valmistusvirheestä johtuen, ta-

kaamme kaikkien, meidän mielestämme,

rikkinäisten osien vaihtamisen ilman korva-

usta tai laitteen korvaamisen toisella lait-

teella, mikäli meidän mielestämme

seuraavat ehdot ovat täytettynä:

– Laitetta ei ole käytetty sen käyttötarkoi-

– Valtuuttamattomat henkilöt eivät ole

yrittäneet korjata laitetta.

– Ostotodistus on toimitettu mukana.

Tämä takuu tarjotaan lisäetuna laki-

määräisen kuluttajatakuun lisäksi.

Lähimmän valtuutetun D EWALT huoltopis-

teesi osoitteen ja puhelinnumeron löydät

tämän käyttöohjeen takasivulta. Lisäksi,

löydät internetistä luettelon valtuutetuista

D EWALT huoltoliikkeistä sekä yksityiskoh-

taiset tiedot after-sales palveluistamme

– Vain sellaisten lisävarusteiden ja vara-

osien käyttö on sallittua, jotka valmista-

ja on hyväksynyt. Alkuperäiset

lisävarusteet ja varaosat takaavat, että

laitetta voidaan käyttää turvallisesti ja

– Käänny DEWALT kauppiaasi puoleen

saadaksesi varaosia koskevaa lisäin-

Automaattinen suodattimen

Automaattista suodatinpuhdistusta

ei voi kytkeä pois päältä

Automaattista suodatinpuhdistusta

ei voi kytkeä päälle

KONEDIREKTIIVI D27902

D EWALT vakuuttaa, että nämä tuotteet

täyttävät seuraavat määräykset:

Saat lisätietoja ottamalla yhteyden

D EWALTiin. Osoitteet näkyvät käyttöoh-

Allekirjoittaja vastaa teknisistä tiedoista ja

antaa tämän vakuutuksen D EWALTin puo-

EU-standardinmukaisuusto-

Nimellisteho W 1150 1200 1200

Säiliön tilavuus l 45 45 45

Täyttömäärä neste l 30 30 30

Ilmamäärä (maks.) l/s 58 61 61

Alipaine (maks.) kPa

22,1 (221) 23,0 (230) 23,0 (230)

Sähkötyökalujen liitäntäteho W -- 100-2200 100-1800

Kotelointiluokka -- II I I Imuletkuliitin (C-DN/C-ID) mm 35 35 35

Pituus x leveys x korkeus mm 520 x 380 x

Paino kg 13,0 13,5 13,5

Ympäristön lämpötila (maks.) °C +40 +40 +40

Mitatut arvot EN 60335-2-69 mukaisesti

Käsi-käsivarsi tärinäarvo m/s
