GEBRUIKSAANWIJZING D27902 DEWALT

Nederlands (vertaald vanuit de originele instructies) 34

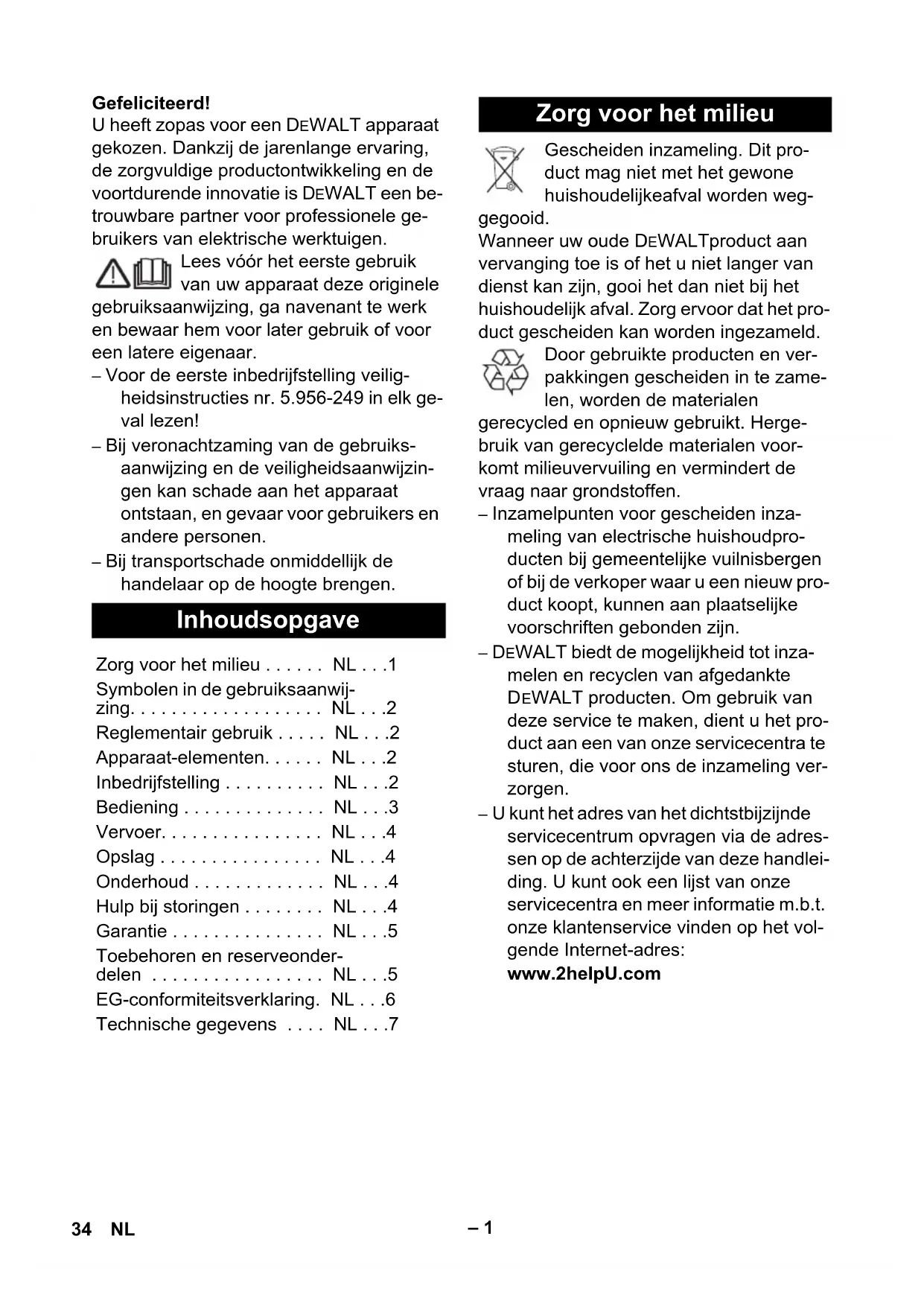

U heeft zopas voor een DEWALT apparaat

gekozen. Dankzij de jarenlange ervaring,

de zorgvuldige productontwikkeling en de

voortdurende innovatie is D EWALT een be-

trouwbare partner voor professionele ge-

bruikers van elektrische werktuigen.

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar hem voor later gebruik of voor

een latere eigenaar.

– Voor de eerste inbedrijfstelling veilig-

heidsinstructies nr. 5.956-249 in elk ge-

– Bij veronachtzaming van de gebruiks-

aanwijzing en de veiligheidsaanwijzin-

gen kan schade aan het apparaat

ontstaan, en gevaar voor gebruikers en

– Bij transportschade onmiddellijk de

handelaar op de hoogte brengen.

Gescheiden inzameling. Dit pro-

duct mag niet met het gewone

huishoudelijkeafval worden weg-

Wanneer uw oude D EWALTproduct aan

vervanging toe is of het u niet langer van

dienst kan zijn, gooi het dan niet bij het

huishoudelijk afval. Zorg ervoor dat het pro-

duct gescheiden kan worden ingezameld.

Door gebruikte producten en ver-

pakkingen gescheiden in te zame-

len, worden de materialen

gerecycled en opnieuw gebruikt. Herge-

bruik van gerecyclelde materialen voor-

komt milieuvervuiling en vermindert de

vraag naar grondstoffen.

– Inzamelpunten voor gescheiden inza-

meling van electrische huishoudpro-

ducten bij gemeentelijke vuilnisbergen

of bij de verkoper waar u een nieuw pro-

duct koopt, kunnen aan plaatselijke

voorschriften gebonden zijn.

– DEWALT biedt de mogelijkheid tot inza-

melen en recyclen van afgedankte

D EWALT producten. Om gebruik van

deze service te maken, dient u het pro-

duct aan een van onze servicecentra te

sturen, die voor ons de inzameling ver-

– U kunt het adres van het dichtstbijzijnde

servicecentrum opvragen via de adres-

sen op de achterzijde van deze handlei-

ding. U kunt ook een lijst van onze

servicecentra en meer informatie m.b.t.

onze klantenservice vinden op het vol-

gende Internet-adres:

Zorg voor het milieu . . . . . . NL . . .1

Symbolen in de gebruiksaanwij-

zing. . . . . . . . . . . . . . . . . . . NL . . .2

Reglementair gebruik . . . . . NL . . .2

Inbedrijfstelling . . . . . . . . . . NL . . .2

Hulp bij storingen . . . . . . . . NL . . .4

Garantie . . . . . . . . . . . . . . . NL . . .5

Toebehoren en reserveonder-

delen . . . . . . . . . . . . . . . . . NL . . .5

EG-conformiteitsverklaring. NL . . .6

Technische gegevens . . . . NL . . .7

Zorg voor het milieu

Voor een onmiddellijk dreigend gevaar dat

leidt tot ernstige en zelfs dodelijke lichame-

Voor een mogelijks gevaarlijke situatie die

zou kunnen leiden tot ernstige en zelfs do-

delijke lichamelijke letsels.

Voor een mogelijks gevaarlijke situatie die

kan leiden tot lichte lichamelijke letsels of

Het apparaat is niet geschikt voor het op-

zuigen van voor de gezondheid schadelijke

– Deze zuiger is voor het natte en droge

reinigen van vloer- en muuroppervlak-

– Dit apparaat is geschikt voor commerci-

eel gebruik, bv. in hotels, scholen, zie-

kenhuizen, fabrieken, winkels,

kantoorgebouwen, verhuurmaatschap-

pijen en bouwwerven.

4 Luchtuitstroming, werklucht

5 Vergrendeling van de zuigkop

7 Luchttoevoer, motor-koellucht

11 Luchtinlaatleidingen

12 Vloersproeier (niet meegeleverd)

13 Zuigbuis (niet meegeleverd)

17 Draairegelaar voor zuigcapaciteit (min-

24 Houder voor vloersproeier

25 Houder voor voegsproeier

26 Houder voor zuigbuizen

Bij het zuigen mag de vlakvouwfilter nooit

– Bij het opzuigen van fijn stof kan ook

nog een papieren filterzak of een mem-

braanfilter (bijzondere toebehoren) ge-

 Zuigkop ontgrendelen en wegnemen.

 Papieren filterzak of membraanfilter

(bijzondere toebehoren) monteren.

 Zuigkop eropzetten en vergrendelen.

 Borstelstrook demonteren.

 Rubber strippen inbouwen.

Aanwijzing: De gestructueerde kant van

de rubber strippen moet naar buiten wijzen.

– Bij het opzuigen van nat vuil moet altijd

de papieren filterzak resp. de mem-

braanfilter (speciale accessoires) ver-

– Wij raden u aan een speciale filterzak

(nat) te gebruiken (zie filtersystemen).

Inbouw papieren filterzak

Inbouw rubber lippen

Papieren filterzak wegnemen

Bij het zuigen mag de vlakvouwfilter nooit

– Bij het opzuigen van nat vuil met de

stof- of voegkop, resp. indien er over-

wegend water uit een container opge-

zogen wordt, raden wij u aan om de

functie 'Automatische filterreiniging' uit

– Bij het bereiken van de max. vulstand

schakelt het apparaat automatisch uit.

– Bij niet geleidende vloeistoffen (b.v.

booremulsie, oliën en vetten) wordt

het toestel bij een volle container

niet uitschakeld. De vulstand moet

voortdurend gecontroleerd worden

en de container moet tijdig geleegd

– Na het stoppen met natzuigen: Vlakvouwfil-

ter samen met de filterreiniging schoonma-

ken. Elektrodes met een borstel

schoonmaken. Reservoir met een vochtige

doek schoonmaken en afdrogen.

De zuigslang is van een clip-systeem voor-

zien. Alle C-35/C-DN-35 accessoires kun-

nen worden aangesloten.

 Steek de netstekker in de contactdoos.

 Schakel het apparaat aan de hoofd-

 Zuigcapaciteit (min-max) instellen met

Niet van toepassing voor de D27902-LX,

Gevaar voor letsels en beschadigingen! Het

stopcontact ist alleen voor de rechtstreekse

aansluiting van elektrisch gereedschap aan

de zuiger bestemd. Ieder ander gebruik van

het stopcontact ist niet togetsaan.

 Stroomstekker van het elektrische

werktuig aan de zuiger insteken.

 Schakel het apparaat aan de hoofd-

Controlelampje brandt, stofzuiger staat in

Aanwijzing: De zuiger wordt met het elek-

trische gereedschap automatisch in- en uit-

Aanwijzing: De zuiger heeft een aanloop-

vertraging van max. 0,5 seconden en een

nalooptijd van max. 15 seconden.

Aanwijzing: Voor vermogensaansluit-

waarde van het elektrische gereedschap,

zie Technische gegevens.

 Aansluitmoffen aanpassen aan de aan-

sluiting van het elektrische werktuig.

 Elleboog aan de zuigslang verwijderen.

 Aansluitmof aan zuigslang monteren.

 Aansluitmof aan elektrisch werktuig

Het apparaat beschikt over een nieuwe fil-

terreiniging, bijzonder effectief bij fijn stof.

Daarbij wordt de vlakvouwfilter alle 15 se-

conden automatisch gereinigd door een

luchtstoot (pulserend geluid).

Aanwijzing: De automatische filterreini-

ging is af fabriek ingeschakeld.

Aanwijzing: Het uit-/inschakelen van de

automatische filterreiniging is alleen moge-

lijk, wanneer het apparaat is ingeschakeld.

– Automatische filterreiniging uitschakelen:

Apparaat inschakelen

Zuigcapaciteit instellen

Werken met elektrische werktuigen

Automatische filterreiniging

in de schakelaar gaat uit.

– Automatische filterreiniging inschakelen:

 schakelaar opnieuw bedienen. Contro-

lelampje in de schakelaar brandt groen.

 Schakel het apparaat aan de hoofd-

 Netstekker uittrekken.

 Reservoir leegmaken.

 Apparaat aan de binnen- en buitenkant

reinigen door afzuigen en afvegen met

 Zuigslang en stroomkabel bewaren in

overeenstemming met de afbeelding.

 Apparaat in een droge ruimte plaatsen

en beveiligen tegen onbevoegd ge-

Gevaar voor letsels en beschadigingen!

Houd bij het transport rekening met het ge-

wicht van het apparaat.

 Zuigbuis met vloerkop uit de houder ne-

men. Draag het apparaat aan de draag-

greep en aan de zuigbuis.

 Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen

beveiligd worden tegen verschuiven en

Gevaar voor letsel en beschadiging! Het

gewicht van het apparaat bij opbergen in

Het apparaat mag alleen binnen worden

Bij alle werkzaamheden aan het apparaat,

het apparaat uitschakelen en de netstekker

 Filterafdekking openen.

 Vlakvouwfilter vervangen.

 Filterafdekking sluiten, moet hoorbaar

 Zuigkop ontgrendelen en wegnemen.

 Elektrodes met een borstel schoonmaken.

 Zuigkop eropzetten en vergrendelen.

Bij alle werkzaamheden aan het apparaat,

het apparaat uitschakelen en de netstekker

 Kabel, stekker, zekering, contactdoos

 Apparaat inschakelen.

 Reservoir leegmaken.

 Apparaat uitschakelen en 5 seconden

wachten, na 5 seconden weer aanzetten.

 Elektrodes en de tussenruimte van de elek-

trodes met een borstel schoonmaken.

 Verstoppingen uit zuigmondstuk, zuigbuis,

zuigslang of vlakvouwfilter weghalen.

 Papieren filterzak vervangen.

 Filterafdekking goed vastklikken.

 Membraanfilter (extra toebehoren) met

stromend water reinigen en/of vervangen.

 Vlakvouwfilter vervangen.

Apparaat uitschakelen

Vlakvouwfilter vervangen

Zuigturbine start niet

Zuigturbine schakelt uit

Zuigturbine start na het legen van

de container niet opnieuw

Zuigkracht wordt minder

 Controleren of de vlakvouwfilter correct

 Vlakvouwfilter vervangen.

 Elektrodes en de tussenruimte van de

elektrodes met een borstel schoonma-

 Vulstand bij elektrisch niet leidende

vloeistof voortdurend controleren.

 Zuigslang niet aangesloten.

 Klantendienst contacteren.

 Klantendienst contacteren.

Indien u niet volledig tevreden bent met de

prestatie van uw D EWALT werktuig, breng

het dan volledig binnen 30 dagen na aan-

koop terug bij uw verkoper, het aankoopbe-

drag wordt terugbetaald of het apparaat

wordt omgeruild. Enkel op vertoon van uw

Klantenservice- of onderhoudswerkzaam-

heden binnen de 12 maanden na uw aan-

koop worden gratis uitgevoerd door

geautoriseerde D EWALT werkplaatsen.

Enkel op vertoon van uw aankoopbewijs.

De werkuren en de vervangingsstukken

van elektrische werktuigen worden niet ge-

dekt. Accessoires zijn uitgesloten.

Indien uw D EWALT product binnen de 12

maanden na uw aankoop gebreken ver-

toont op grond van een materiaalfout of een

verkeerde montage, garanderen wij een

kostenloze vervanging van alle defecte on-

derdelen of van het apparaat indien:

– het product niet ondoelmatig werd ge-

– geen herstellingen werden uitgevoerd

door ongeautoriseerde personen

– het aankoopbewijs kan worden voorge-

legd; deze garantie wordt u aangebo-

den als extra voordeel naast de

wettelijke garantiebepalingen.

Voor het adres van de dichtstbijzijnde, ge-

autoriseerde D EWALT werkplaats kunt u

terecht op het telefoonnummer aan de ach-

terkant van deze gebruiksaanwijzing. U

vindt bovendien een lijst van geautoriseer-

de D EWALT werkplaatsen op de internet-

– Er mogen uitsluitend toebehoren en re-

serveonderdelen gebruikt worden die

door de fabrikant zijn vrijgegeven. Origi-

nele toebehoren en reserveonderdelen

bieden de garantie van een veilig en

storingsvrije werking van het apparaat.

– Voor bijkomende informatie in verband

met reserveonderdelen staat uw

D EWALT verkoper steeds tot uw be-

Er ontsnapt stof bij het zuigen

Uitschakelmechanisme (natzuigen)

niet uitgeschakeld worden

Automatische filterreiniging kan

niet ingeschakeld worden

RICHTLIJN VOOR MACHINES D27902

D EWALT verklaart dat deze producten zo-

als beschreven onder “technische gege-

vens” in overeenstemming zijn met:

Neem voor meer informatie contact op met

D EWALT via het volgende adres of kijk op

de achterzijde van de gebruiksaanwijzing.

De ondergetekende is verantwoordelijk

voor de samenstelling van het technische

bestand en legt deze verklaring af namens

EG-conformiteitsverklaring

Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)

2004/108//EG Toegepaste geharmoniseerde normen

Toegepaste landelijke normen

Vulhoeveelheid vloeistof l 30 30 30

Luchthoeveelheid (max.) l/s 58 61 61

Onderdruk (max.) kPa

22,1 (221) 23,0 (230) 23,0 (230)

Vermogensaansluitwaarde van het

W -- 100-2200 100-1800

Lengte x breedte x hoogte mm 520 x 380 x

Gewicht kg 13,0 13,5 13,5

Omgevingstemperatuur (max.) °C +40 +40 +40

Bepaalde waarden conform EN 60335-2-69

Hand-arm vibratiewaarde m/s

D27902 Onderdeelnr. Lengte snoer

Stroomkabel H07RN-F 3x1,5 mm

D27902 Onderdeelnr. Lengte snoer

Nederlands Black & Decker - DEWALT Joulehof 12
