MANUALE UTENTE BDA350RFJ MAKITA

I Trapano ad angolo a batteria

Istruzioni per l’uso

NL Haakse boormachine snoerloze

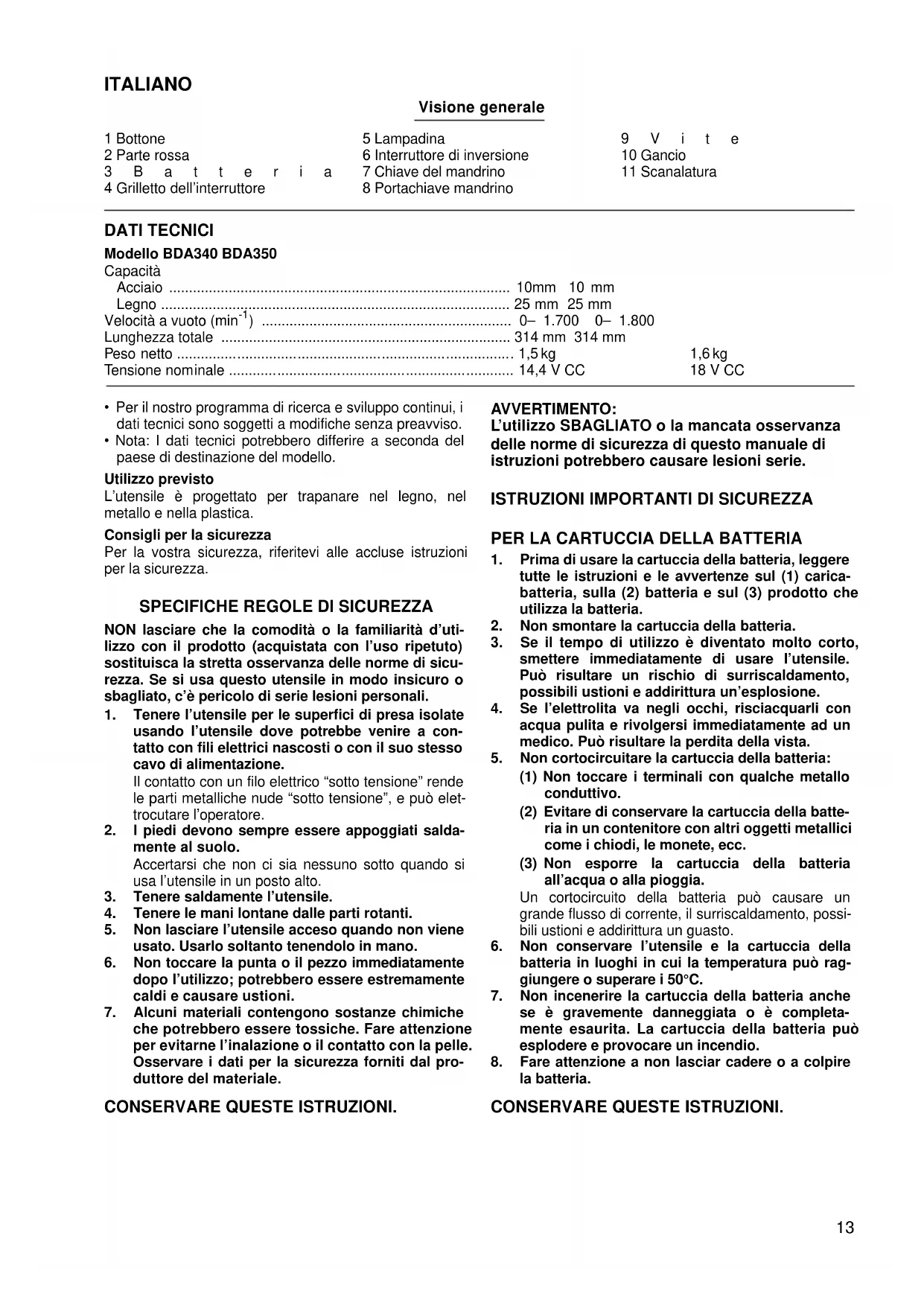

ITALIANO Visione generale

6 Interruttore di inversione

Velocità a vuoto (min

) 0– 1.700 0– 1.800

Lunghezza totale 314 mm 314 mm

Peso netto 1,5 kg 1,6 kg

Tensione nominale 14,4 V CC 18 V CC

• Per il nostro programma di ricerca e sviluppo continui, i

dati tecnici sono soggetti a modifiche senza preavviso.

• Nota: I dati tecnici potrebbero differire a seconda del

paese di destinazione del modello.

L’utensile è progettato per trapanare nel legno, nel

metallo e nella plastica.

Consigli per la sicurezza

Per la vostra sicurezza, riferitevi alle accluse istruzioni

SPECIFICHE REGOLE DI SICUREZZA NON lasciare che la comodità o la familiarità d’uti-

lizzo con il prodotto (acquistata con l’uso ripetuto)

sostituisca la stretta osservanza delle norme di sicu-

rezza. Se si usa questo utensile in modo insicuro o

sbagliato, c’è pericolo di serie lesioni personali.

1. Tenere l’utensile per le superfici di presa isolate

usando l’utensile dove potrebbe venire a con-

tatto con fili elettrici nascosti o con il suo stesso

cavo di alimentazione.

Il contatto con un filo elettrico “sotto tensione” rende

le parti metalliche nude “sotto tensione”, e può elet-

trocutare l’operatore.

2. I piedi devono sempre essere appoggiati salda-

Accertarsi che non ci sia nessuno sotto quando si

usa l’utensile in un posto alto.

3. Tenere saldamente l’utensile.

4. Tenere le mani lontane dalle parti rotanti.

5. Non lasciare l’utensile acceso quando non viene

usato. Usarlo soltanto tenendolo in mano.

6. Non toccare la punta o il pezzo immediatamente

dopo l’utilizzo; potrebbero essere estremamente

caldi e causare ustioni.

7. Alcuni materiali contengono sostanze chimiche

che potrebbero essere tossiche. Fare attenzione

per evitarne l’inalazione o il contatto con la pelle.

Osservare i dati per la sicurezza forniti dal pro-

duttore del materiale.

CONSERVARE QUESTE ISTRUZIONI.

L’utilizzo SBAGLIATO o la mancata osservanza

delle norme di sicurezza di questo manuale di

istruzioni potrebbero causare lesioni serie.

ISTRUZIONI IMPORTANTI DI SICUREZZA PER LA CARTUCCIA DELLA BATTERIA

1. Prima di usare la cartuccia della batteria, leggere

tutte le istruzioni e le avvertenze sul (1) carica-

batteria, sulla (2) batteria e sul (3) prodotto che

utilizza la batteria.

2. Non smontare la cartuccia della batteria.

3. Se il tempo di utilizzo è diventato molto corto,

smettere immediatamente di usare l’utensile.

Può risultare un rischio di surriscaldamento,

possibili ustioni e addirittura un’esplosione.

4. Se l’elettrolita va negli occhi, risciacquarli con

acqua pulita e rivolgersi immediatamente ad un

medico. Può risultare la perdita della vista.

5. Non cortocircuitare la cartuccia della batteria:

(1) Non toccare i terminali con qualche metallo

(2) Evitare di conservare la cartuccia della batte-

ria in un contenitore con altri oggetti metallici

come i chiodi, le monete, ecc.

(3) Non esporre la cartuccia della batteria

all’acqua o alla pioggia.

Un cortocircuito della batteria può causare un

grande flusso di corrente, il surriscaldamento, possi-

bili ustioni e addirittura un guasto.

6. Non conservare l’utensile e la cartuccia della

batteria in luoghi in cui la temperatura può rag-

giungere o superare i 50°C.

7. Non incenerire la cartuccia della batteria anche

se è gravemente danneggiata o è completa-

mente esaurita. La cartuccia della batteria può

esplodere e provocare un incendio.

8. Fare attenzione a non lasciar cadere o a colpire

CONSERVARE QUESTE ISTRUZIONI.14

Suggerimenti per mantenere la durata massima

1. Caricare la cartuccia della batteria prima che si

scarichi completamente.

Smettere sempre di usare l’utensile e caricare la

cartuccia della batteria quando si nota che la

potenza dell’utensile è diminuita.

2. Non ricaricare mai una cartuccia della batteria

completamente carica. La sovraccarica riduce la

durata della batteria.

3. Caricare la cartuccia della batteria con la tempe-

ratura ambiente da 10°C a 40°C. Lasciar raffred-

dare una cartuccia della batteria calda prima di

DESCRIZIONE FUNZIONALE ATTENZIONE:

• Accertarsi sempre che l’utensile sia spento e che la

batteria sia stata rimossa prima di regolare o di control-

lare il funzionamento dell’utensile.

Installazione o rimozione della batteria (Fig. 1)

• Spegnere sempre l’utensile prima di inserire o di rimuo-

• Per rimuovere la batteria, toglierla dall’utensile spin-

gendo allo stesso tempo il bottone sul lato anteriore

• Per inserire la cartuccia batteria, allineare l’appendice

sulla cartuccia batteria con la scanalatura dell’alloggia-

mento e inserirla in posizione. Inserirla sempre com-

pletamente finché non si blocca con un piccolo scatto.

Se si vede la parte rossa del lato superiore del bottone,

vuol dire che esso non è bloccato completamente.

Inserirlo completamente finché la parte rossa non è più

visibile. In caso contrario, potrebbe cadere dall’utensile

con pericolo di ferite per l’operatore o per chi gli è

• Per inserire la batteria non bisogna usare forza. Se la

batteria non entra facilmente, vuol dire che non viene

inserita correttamente.

Funzionamento dell’interruttore (Fig. 2)

• Prima di inserire la batteria nell’utensile, controllare

sempre che il grilletto dell’interruttore funzioni corretta-

mente e torni sulla posizione “OFF” quando viene rila-

Per avviare l’utensile, schiacciare semplicemente il gril-

letto dell’interruttore. La velocità dell’utensile si aumenta

aumentando la pressione sull’interruttore. Rilasciare

l’interruttore per fermarlo.

• Tenere saldamente l’utensile prima di spegnerlo.

Accensione della lampadina anteriore (Fig. 3)

• Non guardare direttamente la luce o la fonte della lam-

Schiacciare il grilletto dell’interruttore per accendere la

lampadina. La lampadina rimane accesa mentre il gril-

letto dell’interruttore è schiacciato. La lampadina si spe-

gne automaticamente 10 – 15 secondi dopo che

l’interruttore è stato rilasciato.

• Usare un panno asciutto per pulire la lente della lampa-

dina. Fare attenzione a non graffiare la lente della lam-

padina, perché si potrebbe ridurre l’illuminazione.

Funzionamento dell’interruttore di inversione

Questo utensile è dotato di un interruttore di inversione,

che cambia la direzione di rotazione. Schiacciare la leva

interruttore inversione dal lato A per la rotazione in senso

orario, o dal lato B per la rotazione in senso antiorario.

Quando la leva interruttore inversione si trova sulla posi-

zione neutra, non si può schiacciare il grilletto dell’inter-

• Controllare sempre la direzione di rotazione prima di

• Usare l’interruttore di inversione soltanto dopo che

l’utensile si è fermato completamente. Se si cambia la

direzione di rotazione prima dell’arresto dell’utensile, lo

si potrebbe danneggiare.

• Quando non si usa l’utensile, regolare sempre la leva

interruttore inversione sulla posizione neutra.

MONTAGGIO ATTENZIONE:

• Accertarsi sempre che l’utensile sia spento e che la

batteria sia stata rimossa prima di qualsiasi intervento

Installazione dell’impugnatura laterale (manico

ausiliario) (Fig. 5)

• Accertarsi sempre che l’impugnatura laterale sia instal-

lata saldamente prima di usare l’utensile.

Avvitare saldamente l’impugnatura laterale all’utensile.

L’impugnatura laterale può essere installata ad entrambi i

lati dell’utensile, come più comodo.

Montaggio o smontaggio della punta del trapano

Per montare la punta inserirla nel mandrino il più pro-

fondo possibile. Stringere il mandrino a mano. Inserire la

chiave del mandrino in ciascuno dei tre fori del mandrino

e stringere nel senso dell’orologio. Assicurarsi di strin-

gere attraverso i tre fori equamente.

Per smontare la punta, far girare la chiave del mandrino

nel senso inverso usando un foro solo, quindi allentare il

mandrino con le mani.

Dopo l’uso rimettere la chiave del mandrino nella sua

cavità sul corpo dell’utensile.15

Portachiave mandrino (Fig. 7)

Per installare il portachiave mandrino, montarlo sulla

parte convessa dell’alloggiamento dell’utensile e fissarlo

poi con una vite. Per rimuoverlo, svitare la vite e tirarlo

Il gancio è comodo per appendere temporaneamente

l’utensile. Esso può essere installato ad entrambi i lati

Per installare il gancio, inserirlo nella scanalatura di uno

dei lati della cassa dell’utensile e fissarlo

poi con una vite. Per rimuoverlo, togliere la vite ed

FUNZIONAMENTO ATTENZIONE:

• Per usare l’utensile, tenerlo saldamente con una mano

sulla parte da impugnare e con l’altra sull’impugnatura

Operazione di foratura

Per evitare che la punta scivoli all’inizio della foratura si

suggerisce di fare un punto guida con un punzone sul

punto dove si vuole fare il foro. Piazzare la punta sul

punto punzonato e iniziare la foratura.

Usare un olio lubrificatore quando si lavora su metalli. Le

uniche eccezioni sono ferro e ottone che richiedono di

lavorare all’asciutto.

• Una pressione eccessiva sull’utensile non permette

una lavorazione più veloce. Infatti questa eccessiva

pressione servirà solo a danneggiare la punta, a dimi-

nuire le possibilità di lavorazione e aiuterà a danneg-

giare l’utensile più in fretta.

• Al momento dell’uscita della punta dall’estremità del

foro, una grande forza viene esercitata sulla punta e

sull’utensile. Tenere l’utensile ben fermo in mano e fare

attenzione quando la punta sta arrivando verso la fine

• Una punta che si é bloccata può essere liberata simpli-

cemente inserendo il moto inverso dell’utensile. Anche

in questo caso, l’utensile potrebbe tornare indietro di

colpo se non lo si tiene ben fermo.

• Sempre fissare pezzi piccoli su morse oppure altri stru-

• Se si fa funzionare continuamente l’utensile finché la

cartuccia batteria si scarica, lasciarlo riposare per

15 minuti prima di continuare con un’altra batteria.

MANUTENZIONE ATTENZIONE:

• Accertarsi sempre che l’utensile sia spento e che la

batteria sia stata rimossa prima dell’intervento di ispe-

zione o manutenzione.

Per preservare la sicurezza e l’affidabilità del prodotto, le

riparazioni, la manutenzione o la regolazione devono

essere eseguite da un Centro Assistenza Makita autoriz-

zato usando sempre ricambi Makita.

ACCESSORI ATTENZIONE:

Per l'utensile specificato in questo manuale, si consi-

gliano questi accessori o ricambi. L’utilizzo di altri acces-

sori o ricambi può costituire un pericolo. Usare soltanto

gli accessori o ricambi specificati per il loro utilizzo.

Per maggiori dettagli e l’assistenza, rivolgersi al Centro

Assistenza Makita locale.

• Valigetta di plastica

DICHIARAZIONE DI CONFORMITÀ

CON LE NORME DELLA COMUNITÀ EUROPEA Modello; BDA340, BDA350

Dichiariamo sotto la nostra sola responsabilità che

questo prodotto è conforme agli standard di documenti

standardizzati seguenti:

secondo le direttive del Consiglio 2004/108/CE e

Director Amministratore

Il tipico livello di rumore pesato A determinato secondo

Livello pressione sonora (L

Incertezza (K): 3 dB (A)

Il livello di rumore durante il lavoro potrebbe superare gli

Indossare i paraorecchi.

Il valore totale di vibrazione (somma vettore triassiale)

determinato secondo EN60745-2-1:

Modelità operativa: Foratura nel metallo

Emissione di vibrazione (a

h,D): 2,5 m/s² o meno
