GEBRUIKSAANWIJZING BDA350RFJ MAKITA

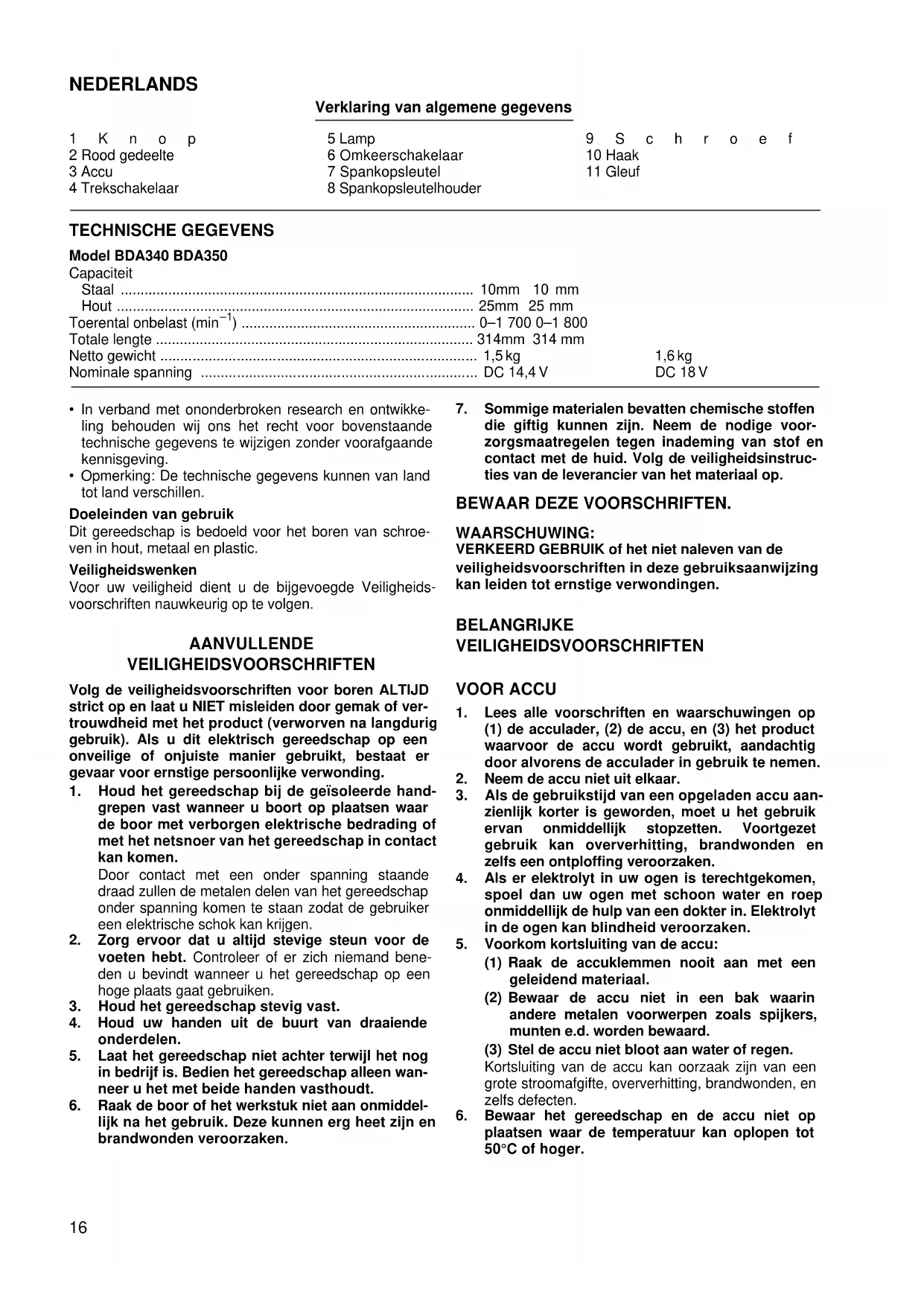

NEDERLANDS Verklaring van algemene gegevens

8 Spankopsleutelhouder

Nominale spanning DC 14,4V DC 18 V

• In verband met ononderbroken research en ontwikke-

ling behouden wij ons het recht voor bovenstaande

technische gegevens te wijzigen zonder voorafgaande

• Opmerking: De technische gegevens kunnen van land

tot land verschillen.

Doeleinden van gebruik

Dit gereedschap is bedoeld voor het boren van schroe-

ven in hout, metaal en plastic.

Voor uw veiligheid dient u de bijgevoegde Veiligheids-

voorschriften nauwkeurig op te volgen.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN Volg de veiligheidsvoorschriften voor boren ALTIJD

strict op en laat u NIET misleiden door gemak of ver-

trouwdheid met het product (verworven na langdurig

gebruik). Als u dit elektrisch gereedschap op een

onveilige of onjuiste manier gebruikt, bestaat er

gevaar voor ernstige persoonlijke verwonding.

1. Houd het gereedschap bij de geïsoleerde hand-

grepen vast wanneer u boort op plaatsen waar

de boor met verborgen elektrische bedrading of

met het netsnoer van het gereedschap in contact

Door contact met een onder spanning staande

draad zullen de metalen delen van het gereedschap

onder spanning komen te staan zodat de gebruiker

een elektrische schok kan krijgen.

2. Zorg ervoor dat u altijd stevige steun voor de

voeten hebt. Controleer of er zich niemand bene-

den u bevindt wanneer u het gereedschap op een

hoge plaats gaat gebruiken.

3. Houd het gereedschap stevig vast.

4. Houd uw handen uit de buurt van draaiende

5. Laat het gereedschap niet achter terwijl het nog

in bedrijf is. Bedien het gereedschap alleen wan-

neer u het met beide handen vasthoudt.

6. Raak de boor of het werkstuk niet aan onmiddel-

lijk na het gebruik. Deze kunnen erg heet zijn en

brandwonden veroorzaken.

7. Sommige materialen bevatten chemische stoffen

die giftig kunnen zijn. Neem de nodige voor-

zorgsmaatregelen tegen inademing van stof en

contact met de huid. Volg de veiligheidsinstruc-

ties van de leverancier van het materiaal op.

BEWAAR DEZE VOORSCHRIFTEN.

VERKEERD GEBRUIK of het niet naleven van de

veiligheidsvoorschriften in deze gebruiksaanwijzing

kan leiden tot ernstige verwondingen.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN VOOR ACCU

1. Lees alle voorschriften en waarschuwingen op

(1) de acculader, (2) de accu, en (3) het product

waarvoor de accu wordt gebruikt, aandachtig

door alvorens de acculader in gebruik te nemen.

2. Neem de accu niet uit elkaar.

3. Als de gebruikstijd van een opgeladen accu aan-

zienlijk korter is geworden, moet u het gebruik

ervan onmiddellijk stopzetten. Voortgezet

gebruik kan oververhitting, brandwonden en

zelfs een ontploffing veroorzaken.

4. Als er elektrolyt in uw ogen is terechtgekomen,

spoel dan uw ogen met schoon water en roep

onmiddellijk de hulp van een dokter in. Elektrolyt

in de ogen kan blindheid veroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een

geleidend materiaal.

(2) Bewaar de accu niet in een bak waarin

andere metalen voorwerpen zoals spijkers,

munten e.d. worden bewaard.

(3) Stel de accu niet bloot aan water of regen.

Kortsluiting van de accu kan oorzaak zijn van een

grote stroomafgifte, oververhitting, brandwonden, en

6. Bewaar het gereedschap en de accu niet op

plaatsen waar de temperatuur kan oplopen tot

7. Werp de accu nooit in het vuur, ook niet wanneer

hij zwaar beschadigd of volledig versleten is. De

accu kan namelijk ontploffen in het vuur.

8. Wees voorzichtig dat u de accu niet laat vallen

en hem niet blootstelt aan schokken of stoten.

BEWAAR DEZE VOORSCHRIFTEN.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is.

Stop het gebruik van het gereedschap en laad de

accu op telkens wanneer u vaststelt dat het ver-

mogen van het gereedschap is afgenomen.

2. Laad een volledig opgeladen accu nooit opnieuw

op. Als u de accu te veel oplaadt, zal hij minder

3. Laad de accu op bij een kamertemperatuur tus-

sen 10°C en 40°C. Laat een warme accu afkoelen

alvorens hem op te laden.

BESCHRIJVING VAN DE FUNCTIES LET OP:

• Zorg altijd dat het gereedschap is uitgeschakeld en de

accu ervan is verwijderd alvorens de functies op het

gereedschap af te stellen of te controleren.

Installeren of verwijderen van de accu (Fig. 1)

• Schakel het gereedschap altijd uit alvorens de accu te

installeren of te verwijderen.

• Om de accu te verwijderen, haalt u hem uit het gereed-

schap terwijl u de knop op de voorkant van de accu

• Om de accu te installeren, doet u de tong op de accu

overeenkomen met de groef in de behuizing en dan

schuift u de accu erin. Schuif de accu zo ver mogelijk

erin totdat deze op zijn plaats vastklikt. Wanneer het

rode gedeelte op de bovenkant van de knop nog zicht-

baar is, zit de accu niet volledig erin. Schuif hem volle-

dig erin totdat het rode gedeelte niet meer zichtbaar is.

Als u dit niet doet, kan de accu per ongeluk eruit vallen

en uzelf of andere personen in uw omgeving verwon-

• Probeer nooit om de accu met geweld erin te duwen.

Als de accu er niet gemakkelijk ingaat, betekent dit dat

u hem niet op de juiste wijze erin steekt.

Werking van de trekschakelaar (Fig. 2)

• Alvorens de accu in het gereedschap te plaatsen, moet

u altijd controleren of de trekschakelaar goed werkt en

bij het loslaten naar de “OFF” positie terugkeert.

Om het gereedschap te starten, drukt u gewoon de trek-

schakelaar in. Hoe harder u de schakelaar indrukt, hoe

sneller het gereedschap draait. Laat de schakelaar los

om het gereedschap te stoppen.

• Zorg ervoor dat u het gereedschap stevig vasthoudt

wanneer u het gereedschap uitschakelt.

De lampjes aanzetten (Fig. 3)

• Kijk niet direct in het lamplicht of in de lichtbron.

Druk de trekschakelaar in om de lamp aan te zetten. De

lamp blijft branden zolang als u de trekschakelaar inge-

drukt houdt. De lamp gaat automatisch uit 10 – 15

seconden na het loslaten van de trekschakelaar.

• Gebruik een droge doek om vuil op de lamp eraf te

vegen. Pas op dat u geen krassen maakt op de lamp-

lens, omdat de verlichtingssterkte daardoor kan ver-

Werking van de omkeerschakelaar (Fig. 4)

Dit gereedschap heeft een omkeerschakelaar voor het

veranderen van de draairichting. Druk de omkeerschake-

laar in vanaf zijde A voor rechtse draairichting, of vanaf

zijde B voor linkse draairichting.

Wanneer deze schakelaar in de neutrale stand staat, kan

de trekschakelaar niet worden ingedrukt.

• Controleer altijd de draairichting alvorens het gereed-

• Verander de stand van de omkeerschakelaar alleen

nadat het gereedschap volledig tot stilstand is geko-

men. Als u de draairichting verandert terwijl het

gereedschap nog draait, kan het gereedschap bescha-

• Zet de omkeerschakelaar altijd in de neutrale stand

wanneer u het gereedschap niet gebruikt.

• Controleer altijd of het gereedschap is uitgeschakeld

en de accu ervan is verwijderd alvorens enig werk aan

het gereedschap uit te voeren.

Installeren van de zijhandgreep (hulphandgreep)

• Controleer altijd of de zijhandgreep goed vastgezet is

vooraleer met het werk te beginnen.

Schroef de zijhandgreep stevig vast op het gereedschap.

U kunt de zijhandgreep op een van beide zijden van het

gereedschap installeren. Kies de zijde die gemakkelijkst

Installeren of verwijderen een boor (Fig. 6)

Om de boor te installeren steekt u het zover mogelijk in

de boorkop. Draai de boorkop hierna met de hand vast.

Steek vervolgens de boorkopsleutel in elk van de drie

gaten en draai naar rechts vast. Zorg ervoor dat u in al

de drie gaten gelijkelijk vastdraait.

Om de boor te verwijderen maakt u met de boorkopsleu-

tel de bout in slechts één gaatje naar links los en draai

vervolgens de boorkop met de hand los.

Na gebruik de sleutel terugzetten in het de daarvoor

bestemde uit sparing in het gereedschap.18

Spankopsleutelhouder (Fig. 7)

Om de spankopsleutelhouder te monteren, bevestigt u

deze met behulp van een schroef aan het bolvormige

gedeelte van de behuizing van het gereedschap aan één

van beide zijkanten. Om de spankopsleutelhouder eraf

te halen, draait u de schroef los en verwijdert u de span-

De haak is handig om het gereedschap tijdelijk op te

hangen. De haak kan aan iedere zijkant van het gereed-

schap worden bevestigd.

Om de haak te bevestigen, steekt u deze in een gleuf op

een zijkant en zet u hem vast met de schroef.

Om de haak eraf te halen, draait u de schroef los en

haalt u de haak eraf.

• Houd het gereedschap tijdens het gebruik stevig vast

met de ene hand op het grijpgedeelte van het gereed-

schap en de andere hand op de zijhandgreep. (Fig. 9)

Wanneer u begint te boren, gebeurt het dikwijls dat de

boor slipt. Om dit te voorkomen slaat u van tevoren met

een drevel een deukje in het metaal op de plaats waar u

wilt boren. Plaats vervolgens de boor in het deukje en

Gebruik altijd boorolie wanneer u in metaal boort. De

enige uitzonderingen zijn ijzer en koper die “droog”

geboord dienen te worden.

• Door teveel druk op het gereedschap uit te oefenen

verloopt het boren niet sneller. Integendeel, teveel druk

op het gereedschap zal alleen maar de boor beschadi-

gen, de prestatie van het gereedschap verminderen en

de gebruiksduur verkorten.

• Er ontstaan enorme spanningen op het ogenblik dat de

boor uit het gaatje tevoorschijn komt. Houd derhalve

het gereedschap stevig vast en wees op uw hoede.

• Wanneer de boor klemraakt, keert u met de omkeer-

schakelaar de draairichting om, om de boor uit het

gaatje te krijgen. Het gereedschap kan echter plotse-

ling terugspringen wanneer u het niet stevig vasthoudt.

• Kleine werkstukken dient u altijd eerst vast te zetten

met een klemschroef of iets dergelijks.

• Indien het gereedschap ononderbroken wordt gebruikt

totdat de accu is ontladen, dient u het gereedschap

15 minuten te laten rusten vooraleer met een nieuwe

accu verder te werken.

• Zorg altijd dat het gereedschap is uitgeschakeld en de

accu ervan is verwijderd alvorens te beginnen met

onderhoud of inspectie.

Om de VEILIGHEID en BETROUWBAARHEID van het

product te handhaven, dienen alle reparaties en alle

andere onderhoudswerkzaamheden of afstellingen te

worden uitgevoerd door een erkend Makita Servicecen-

trum, en dat uitsluitend met gebruik van Makita vervan-

• Deze accessoires of hulpstukken worden aanbevolen

voor gebruik met het Makita gereedschap dat in deze

gebruiksaanwijzing is beschreven. Bij gebruik van

andere accessoires of hulpstukken bestaat er gevaar

voor persoonlijke verwonding. Gebruik de accessoires

of hulpstukken uitsluitend voor hun bestemde doel.

Raadpleeg het dichtstbijzijnde Makita Servicecentrum

voor verder advies of bijzonderheden omtrent deze

• Spankopsleutelhouder

EG-VERKLARING VAN CONFORMITEIT Model; BDA340, BDA350

Wij verklaren hierbij uitsluitend op eigen verant-

woordelijkheid dat dit produkt voldoet aan de volgende

normen van genormaliseerde documenten,

in overeenstemming met de richtlijnen van de Raad

: Verantwoordelijke fabrikant:

: Erkende vertegenwoordiger in Europa:

Alleen voor Europese landen

De typisch, A-gewogen geluidsniveaus vastgesteld vol-

Tijdens het werken kan het geluidsniveau 85 dB (A)

Draag oorbeschermers.

De totaalwaarde van de trillingen (triaxiale vectorsom)

vastgesteld volgens EN60745-2-1:

Toepassing: Boren in metaal
