MANUAL DE USUARIO BDA350RFJ MAKITA

E Taladro en ángulo sin cable

Manual de instrucciones

P Berbequim angular a bateria Manual de instruções

ausiliario) (Fig. 5)

colpo se non lo si tiene ben fermo.

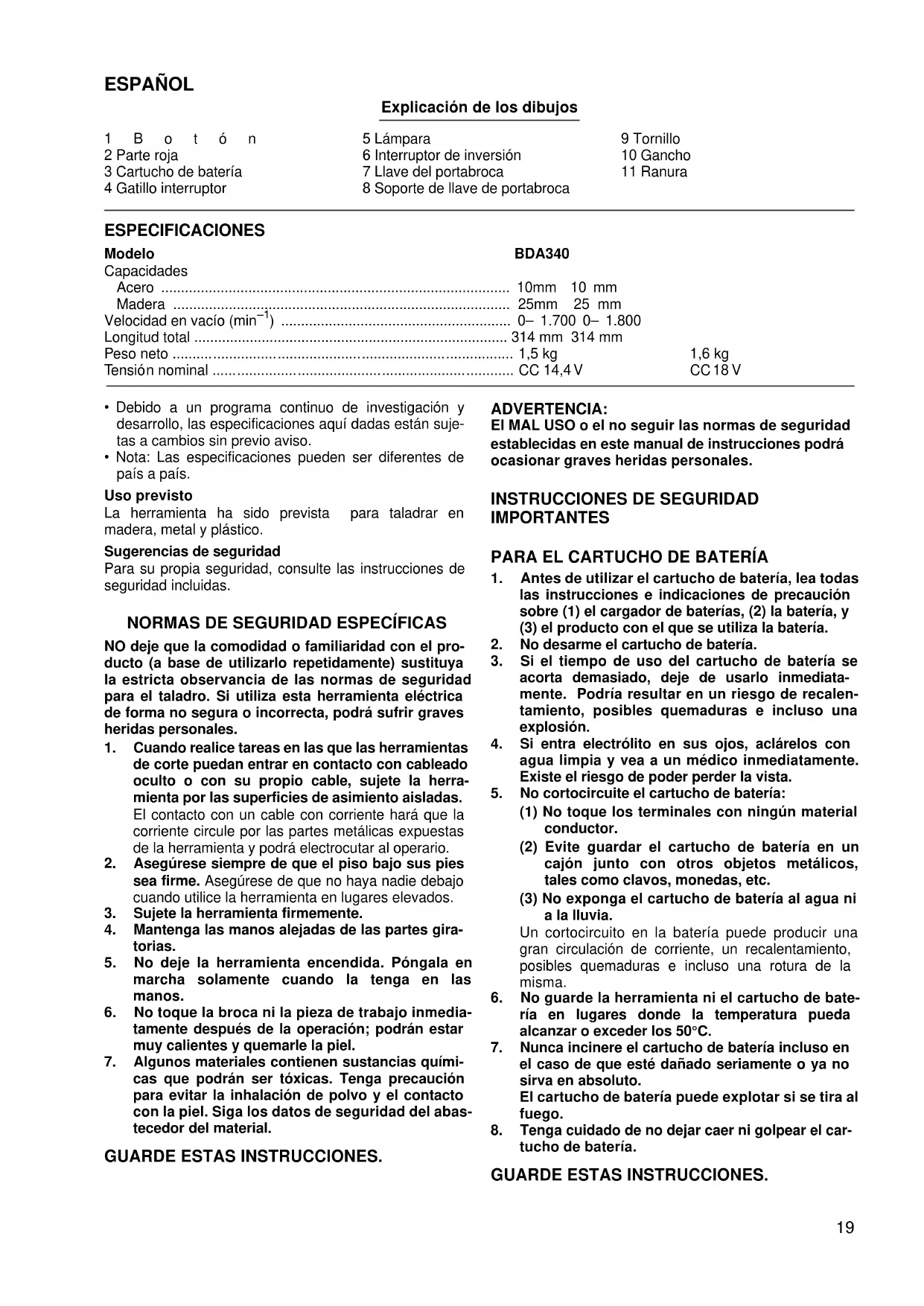

ESPAÑOL Explicación de los dibujos

3 Cartucho de batería

4 Gatillo interruptor

6 Interruptor de inversión

Velocidad en vacío (min

Peso neto 1,5 kg 1,6 kg

Tensión nominal CC 14,4 V CC 18 V

• Debido a un programa continuo de investigación y

desarrollo, las especificaciones aquí dadas están suje-

tas a cambios sin previo aviso.

• Nota: Las especificaciones pueden ser diferentes de

La herramienta ha sido prevista para taladrar en

madera, metal y plástico.

Sugerencias de seguridad

Para su propia seguridad, consulte las instrucciones de

seguridad incluidas.

NORMAS DE SEGURIDAD ESPECÍFICAS NO deje que la comodidad o familiaridad con el pro-

ducto (a base de utilizarlo repetidamente) sustituya

la estricta observancia de las normas de seguridad

para el taladro. Si utiliza esta herramienta eléctrica

de forma no segura o incorrecta, podrá sufrir graves

1. Cuando realice tareas en las que las herramientas

de corte puedan entrar en contacto con cableado

oculto o con su propio cable, sujete la herra-

mienta por las superficies de asimiento aisladas.

El contacto con un cable con corriente hará que la

corriente circule por las partes metálicas expuestas

de la herramienta y podrá electrocutar al operario.

2. Asegúrese siempre de que el piso bajo sus pies

sea firme. Asegúrese de que no haya nadie debajo

cuando utilice la herramienta en lugares elevados.

3. Sujete la herramienta firmemente.

4. Mantenga las manos alejadas de las partes gira-

5. No deje la herramienta encendida. Póngala en

marcha solamente cuando la tenga en las

6. No toque la broca ni la pieza de trabajo inmedia-

tamente después de la operación; podrán estar

muy calientes y quemarle la piel.

7. Algunos materiales contienen sustancias quími-

cas que podrán ser tóxicas. Tenga precaución

para evitar la inhalación de polvo y el contacto

con la piel. Siga los datos de seguridad del abas-

tecedor del material.

GUARDE ESTAS INSTRUCCIONES.

El MAL USO o el no seguir las normas de seguridad

establecidas en este manual de instrucciones podrá

ocasionar graves heridas personales.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES PARA EL CARTUCHO DE BATERÍA

1. Antes de utilizar el cartucho de batería, lea todas

las instrucciones e indicaciones de precaución

sobre (1) el cargador de baterías, (2) la batería, y

(3) el producto con el que se utiliza la batería.

2. No desarme el cartucho de batería.

3. Si el tiempo de uso del cartucho de batería se

acorta demasiado, deje de usarlo inmediata-

mente. Podría resultar en un riesgo de recalen-

tamiento, posibles quemaduras e incluso una

4. Si entra electrólito en sus ojos, aclárelos con

agua limpia y vea a un médico inmediatamente.

Existe el riesgo de poder perder la vista.

5. No cortocircuite el cartucho de batería:

(1) No toque los terminales con ningún material

(2) Evite guardar el cartucho de batería en un

cajón junto con otros objetos metálicos,

tales como clavos, monedas, etc.

(3) No exponga el cartucho de batería al agua ni

Un cortocircuito en la batería puede producir una

gran circulación de corriente, un recalentamiento,

posibles quemaduras e incluso una rotura de la

6. No guarde la herramienta ni el cartucho de bate-

ría en lugares donde la temperatura pueda

alcanzar o exceder los 50°C.

7. Nunca incinere el cartucho de batería incluso en

el caso de que esté dañado seriamente o ya no

El cartucho de batería puede explotar si se tira al

8. Tenga cuidado de no dejar caer ni golpear el car-

GUARDE ESTAS INSTRUCCIONES.20

Consejos para alargar al máximo la vida de

servicio de la batería

1. Cargue el cartucho de batería antes de que se

descargue completamente.

Pare siempre la operación y cargue el cartucho

de batería cuando note menos potencia en la

2. No cargue nunca un cartucho de batería que

esté completamente cargado.

La sobrecarga acortará la vida de servicio de la

3. Cargue el cartucho de batería a temperatura

ambiente de 10°C – 40°C. Si un cartucho de

batería está caliente, déjelo enfriar antes de car-

DESCRIPCIÓN DEL FUNCIONAMIENTO PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apa-

gada y el cartucho de batería extraído antes de realizar

cualquier ajuste o comprobación en la herramienta.

Instalación o desmontaje del cartucho de batería

• Apague siempre la herramienta antes de insertar o

extraer el cartucho de batería.

• Para extraer el cartucho de batería, sáquelo de la

herramienta a la vez que desliza el botón de la delan-

• Para insertar el cartucho de batería, alinee la lengüeta

del cartucho de batería con la ranura del alojamiento y

deslícelo hasta encajarlo en su sitio. Insértelo siempre

a tope hasta que quede bloqueado en su sitio produ-

ciendo un chasquido. Si puede ver la parte roja del

lado superior del botón, no estará bloqueado completa-

mente. Insértelo completamente hasta que no pueda

verse la parte roja. De lo contrario, podrá caerse de la

herramienta accidentalmente, pudiendo ocasionarle

heridas a usted o a alguien cerca de usted.

• No emplee fuerza cuando inserte el cartucho de bate-

ría. Si el cartucho no se desliza al interior fácilmente,

será porque no está siendo insertado correctamente.

Accionamiento del interruptor (Fig. 2)

• Antes de insertar el cartucho de batería en la herra-

mienta, compruebe siempre para cerciorarse de que el

gatillo interruptor se acciona debidamente y que vuelve

a la posición “OFF” cuando lo suelta.

Para poner en marcha la herramienta, simplemente

apriete el gatillo interruptor. La velocidad de la herra-

mienta aumenta incrementando la presión en el gatillo.

Suelte el gatillo interruptor para parar.

• Asegúrese de sujetar la herramienta firmemente antes

Iluminación de la lámpara delantera (Fig. 3)

• No mire a la luz ni vea la fuente de luz directamente.

Apriete el gatillo interruptor para encender la lámpara. La

lámpara se mantendrá encendida mientras esté apre-

tado el gatillo interruptor. La luz se apagará automática-

mente 10 – 15 segundos después de soltar el gatillo

• Utilice un paño seco para quitar la suciedad de la lente

de la lámpara. Tenga cuidado de no rayar la lente de la

lámpara, porque podrá disminuir la iluminación.

Accionamiento del interruptor de inversión

Esta herramienta tiene un interruptor de inversión para

cambiar la dirección de giro. Presione hacia dentro la

palanca del interruptor de inversión del lado A para giro

hacia la derecha o del lado B para giro hacia la izquierda.

Cuando la palanca del interruptor de inversión esté en la

posición neutral, no se podrá apretar el gatillo interruptor.

• Confirme siempre la dirección de giro antes de la ope-

• Utilice el interruptor de inversión solamente después

de que la herramienta se haya parado completamente.

Si cambia la dirección de giro antes de que la herra-

mienta se haya parado podrá dañarla.

• Cuando no esté utilizando la herramienta, ponga siem-

pre la palanca del interruptor de inversión en la posi-

• Asegúrese siempre de que la herramienta esté apa-

gada y el cartucho de batería extraído antes de realizar

cualquier trabajo en la herramienta.

Instalación de la empuñadura lateral (Mango

• Asegúrese siempre de que la empuñadura lateral esté

instalada firmemente antes de la operación.

Rosque firmemente la empuñadura lateral en la herra-

mienta. La empuñadura lateral puede instalarse en

ambos lados de la herramienta. Instálela en el que le

resulte más conveniente.

Instalación o extracción de la broca perforadora

Para instalar la broca, colóquela en el portabroca intro-

duciéndola hasta que llegue al fondo. Apriete a mano el

portabroca. Coloque la llave del portabroca en cada uno

de los tres orificios y gírela hacia la derecha para apre-

tarlo. Asegúrese de apretar los tres orificios del por-

tabroca de una manera igualada.

Para extraer la broca, gire la llave del portabroca hacia la

izquierda colocándola en un sólo orificio y luego afloje el

Después de utilizar la herramienta, guarde la llave del

portabroca en la cavidad almacenaje de la herramienta.21

Soporte de llave de portabroca (Fig.7)

Para instalar el soporte de llave de portabroca, fíjelo en

la porción convexa de la carcasa de la herramienta, en

cualquiera de los lados, y después sujételo con un torni-

llo. Para quitarlo, afloje el tornillo y después sáquelo.

El gancho resulta útil para colgar temporalmente la

herramienta. Se puede instalar en cualquiera de los

lados de la herramienta.

Para instalar el gancho, insértelo en una ranura de cual-

quiera de los costados de la carcasa de la herramienta y

después sujételo con un tornillo.

Para quitarlo, afloje el tornillo y después sáquelo.

OPERACIÓN PRECAUCIÓN:

• Sujete la herramienta firmemente con una mano en la

parte de asimiento de la herramienta y con la otra

mano en la empuñadura lateral cuando trabaje con la

herramienta. (Fig. 9)

Perforación en metal

Para evitar que la broca resbale cuando se está empe-

zando un orificio, haga una marca con un punzón y un

martillo en el punto en el que se desea hacer la perfora-

ción. Coloque la punta de la broca en la marca y

empiece la perforación.

Cuando se perforen metales utilice un lubricante para

cortes. Las excepciones son el hierro y el latón los cua-

les deben perforarse en seco.

• El presionar excesivamente la herramienta no acele-

rará la perforación. De hecho, si se ejerce una presión

excesiva sólo servirá para dañar la punta de la broca,

disminuir el rendimiento de la herramienta y acortar la

vida de servicio de la herramienta.

• En el momento de atravesar el orificio se ejerce una

tremenda fuerza en la herramienta/broca. Sostenga la

herramienta firmemente y tenga cuidado cuando la

broca empiece a atravesar la pieza de trabajo.

• Una broca que haya quedado agarrotada se puede

extraer ajustando el interruptor de inversión en la posi-

ción de giro en el sentido inverso. Sin embargo, la

herramienta puede efectuar esta operación brusca-

mente en el caso de que no se sostenga la herra-

• Sostenga siempre las piezas de trabajo que sean

pequeñas en un torno o en un dispositivo de sujeción

• Si hace funcionar la herramienta continuamente hasta

que se descargue el cartucho de batería, deje que la

herramienta descanse durante 15 minutos antes de

continuar con una batería fresca.

MANTENIMIENTO PRECAUCIÓN:

• Asegúrese siempre de que la herramienta esté apa-

gada y el cartucho de batería extraído antes de intentar

realizar una inspección o mantenimiento.

Para mantener la SEGURIDAD y la FIABILIDAD del pro-

ducto, las reparaciones y cualquier otro mantenimiento o

ajuste deberán ser realizados por los centros de servicio

autorizado de Makita, siempre con piezas de repuesto

ACCESORIOS PRECAUCIÓN:

• Estos accesorios o aditamentos están recomendados

para su uso con la herramienta Makita especificada en

este manual. El uso de cualquier otro accesorio o adi-

tamento puede suponer un riesgo de lesiones persona-

les. Utilice el accesorio o aditamento exclusivamente

para su uso declarado.

Si necesita información más detallada sobre estos acceso-

rios, consulte con su centro local de servicio de Makita.

• Maletín de transporte de plástico

• Diferentes tipos de baterías y cargadores genuinos de

• Caixa de plástico para transporte

2004/108/EC en 98/37/EC.

DECLARACIÓN DE CONFORMIDAD DE LA CE Modelo; BDA340, BDA350

Declaramos bajo nuestra sola responsabilidad que este

producto cumple con las siguientes normas de docu-

mentos normalizados,

de acuerdo con las directivas comunitarias, 2004/108/CE

El nivel de ruido A-ponderado típico determinado de acu-

erdo con la norma EN60745-2-1:

Nivel de presión sonora (L

Error (K): 3 dB (A).

El nivel de ruido en condiciones de trabajo puede que

sobrepase los 85 dB (A).

Póngase protectores en los oídos.

El valor total de la vibración (suma de vectores triaxiales)

determinado de acuerdo con la norma EN60745-2-1:

Modo tarea: Perforación en metal

Emisión de vibración (a
