MANUALE UTENTE PRSD420 PIONEER

Indice Prima di usare queste

Prima di usare questo prodotto ..... 1

Visita il nostro sito Web .... 1

In caso di difficoltà .... 1

PRECAUZIONE 2

PRECAUZIONE 2

ATTENZIONE 2

Regolazione di questa unità .... 3

Indicatore dell'alimentazione .... 3

Coperchio superiore 3

Comando della soglia della frequenza di taglio .... 3

Selettore BFC (Beat Frequency Control) .....3

Selettore LPF (filtro passa-basso)/HPF (filtro passa-alto) 4

Comando del guadagno 4

Interruttore di selezione ingresso ....4

Selettore d'ingresso 4

Regolazione corretta del guadagno 5

Come collegare l'unità 6

Schema di collegamento 7

Collegamenti senza saldatura ai terminali ..... 8

Come collegare il terminale dell'alimentazione .... 8

Come collegare il terminale di uscita degli altoparlanti 9

Utilizzo dell'ingresso altoparlanti 9

Come collegare gli altoparlanti ed i cavi di ingresso 10

Installazione 12

Esempio dell'installazione sul pavimento oppure sullo chassis .... 13

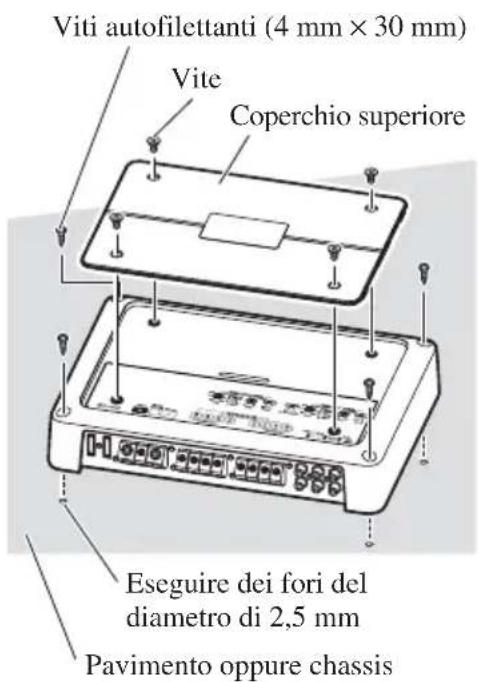

Riapplicazione del coperchio superiore ..... 13

Caratteristiche 14

rodotto

Grazie per aver acquistato questo prodotto PIONEER. Leggere attentamente queste istruzioni prima di usare questo apparecchio.

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e riciclo.

I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.

Visita il nostro sito Web

Visita il seguente sito Web:

http://www.pioneer.it

• Potrai registrare il tuo prodotto. Pioneer conserverà i dettagli del tuo acquisto per agevolare il riferimento a tali informazioni nel caso di una richiesta di risarcimento assicurativa, come in caso di furto o smarrimento.
• S ul nostro sito Web sono disponibili le informazioni più recenti su Pioneer Corporation.

In caso di difficoltà

Se l'apparecchio non funziona correttamente, rivolgersi al rivenditore o ad un Centro Assistenza Autorizzato PIONEER.

PRECAUZIONE

• N on sostituire mai il fusibile con uno di valore o taratura superiore a quella del fusibile originale. L'uso di fusibili non adeguati può determinare un surriscaldamento o generare fumo, eventualmente danneggiando il prodotto e procurando lesioni o ustioni.
• Per serrare le viti che bloccano i cavi nei terminali si raccomanda di usare la chiavetta esagonale a brugola fornita in dotazione. L'uso di chiavi esagonali lunghe del tipo normalmente reperibile in commercio potrebbe infatti condurre all'applicazione di una coppia eccessiva, con conseguente danneggiamento dei terminali e dei cavi stessi.

PRECAUZIONE

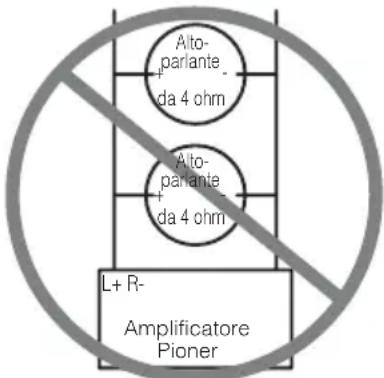

Diagramma A - Appropriato Diagramma B - Non appropriato

Alto- parlante da 8 ohm Alto- parlante da 8 ohm L+ R- Amplificatore Pioner

Collegamento in parallelo da 4 ohm

Alto-parlante da 4 ohm Alto-parlante da 4 ohm L+ R- Amplificatore Pioner

Collegamento in parallelo da 2 ohm

NON installare o usare l'amplificatore Pioneer collegando in parallelo altoparlanti da 4 ohm (o meno) per ottenere un carico a ponte di 2 ohm (o meno) (schema B).

Effettuando impropriamente i collegamenti in parallelo, si può provocare fumo, surriscaldamento o danni all'amplificatore. Inoltre, la superficie dell'amplificatore può riscaldarsi al punto da causare lievi ustioni. Ai fini della corretta installazione in parallelo e dell'uso appropriato di un amplificatore a due canali con un carico di 4 Ω, collegare in parallelo due altoparlanti da 8 Ω, usando i terminali positivo sinistro L+ e negativo destro R− (schema A), oppure usare un singolo altoparlante da 4 Ω. Nel caso di un amplificatore a quattro canali, seguire lo schema di collegamento dell'uscita degli altoparlanti sul retro dell'amplificatore, e collegare in parallelo due altoparlanti da 8 Ω per ottenere un carico di 4 Ω, oppure usare un singolo altoparlante da 4 Ω.

In caso di dubbi o quesiti, rivolgersi al

rivenditore autorizzato Pioneer di zona o chiamare l'assistenza tecnica Pioneer.

ATTENZIONE

• Si raccomamnda di usare lo speciale cavo rosso per batteria e il cavo di messa a terra [RD-228], venduti a parte. Collegare il cavo per la batteria direttamente al terminale positivo (+) della batteria dell'auto, ed il cavo per la messa a terra al corpo dell'autovettura.
• Non toccare l'amplificatore con le mani bagnate. Toccando l'apparecchio con le mani bagnate si rischia di rimanere folgorati. Ugualmente, non toccare l'amplificatore se risulta umido o bagnato.
• P er una buona sicurezza della guida e per una guida appropriata della vettura, mantenere il volume ad un basso livello di tale modo che si possa sentire ancora il suono normale del traffico.
• Se il fusibile del cavo della batteria (venduto a parte) o il fusibile dell'amplificatore bruciano controllare i collegamenti dell'alimentazione e degli altoparlanti. Individuare la causa e risolvere il problema, e provvedere poi a sostituire il fusibile con un altro delle stesse dimensioni e capacità.
• Per evitare un funzionamento incorretto dell'amplificatore e degli altoparlanti, il circuito di protezione taglia l'alimentazione all'amplificatore (il suono si interrompe in questo caso) quando una condizione anormale si presenta. In tale caso, commutare l'alimentazione del sistema alla posizione "OFF" (arresto) poi verificare il collegamento dell'alimentazione e degli altoparlanti. Cercare la causa del problema ed eliminare il problema.
• Consulare il rivenditore se non si può trovare la causa del problema.
• Per evitare qualsiasi scossa elettrica oppure cortocircuito durante il collegamento e l'installazione, assicurarsi di scollegare in anticipo il polo negativo (–) della batteria.
• V erificare che nessuna parte si trovi dietro il pannello quando un foro viene eseguito per l'installazione dell'amplificatore. Assicurarsi di proteggere tutti i cavi e componenti importanti come linee del carburante, linee del freno e cablaggio elettrico, contro i danni.
• NON lasciare che l'amplificatore entri in contatto con liquidi nel luogo in cui esso è installato. Si potrebbero generare infatti scosse elettriche. Il contatto con i liquidi può altresì danneggiare l'amplificatore stesso e i diffusori, con emissione di fumo e creazione di surriscaldamento. La superficie dell'amplificatore o quella degli altoparlanti ad esso collegati potrebbe inoltre divenire molto calda e, al contatto, procurare piccole scottature.

Regolazione di questa unità

- In caso di necessità il selettore può essere regolato con un cacciavite a punta standard.

Indicatore dell'alimentazione

L'indicatore dell'alimentazione viene illuminato quando si attiva l'alimentazione.

Coperchio superiore

Prima d'installare l'unità, svitare le viti con una chiave esagonale da 4 mm e rimuovere il coperchio superiore.

Comando della soglia della frequenza di taglio

Portando il selettore LPF/HPF su una delle due posizioni LPF o HPF, si può selezionare la soglia della frequenza di taglio ad un valore compreso fra 40 Hz e 500 Hz.

Selettore BFC (Beat Frequency Control)

Il selettore BFC si trova sul fondo dell'unità. Qualora durante l'ascolto di stazioni MW/LW con l'apparecchio stereo dell'auto si avverta un battimento, con un piccolo cacciavite appuntito si suggerisce di cambiare la posizione del selettore BFC.

Selettore LPF (filtro passa-basso)/HPF (filtro passa-alto)

Regolare il selettore LPF/HPF come segue a secondo del tipo di altoparlante collegato al connettore di uscita dell'altoparlante ed il sistema d'impianto stereo per macchina:

Selettore Gamma della frequenza Tipo di Note LPF/HPF audio che viene emessa altoparlante

LPF (sinistra) * — 40 Hz a 500 Hz Subwoofer Collegare un Subwoofer.

OFF (centro) Intera gamma Intera gamma

HPF (destra) * 40 Hz a 500 Hz — Intera gamma Da usare se si desidera

annullare la gamma di frequenze molto basse* poiché non è necessaria per l'altoparlante in uso.

* V edere la sezione “Comando della soglia della frequenza di taglio”.

Comando del guadagno

La regolazione dei comandi del guadagno A e B serve ad adeguare l'uscita dello stereo all'amplificatore Pioneer. Normalmente lasciare controllo l'aumento di totenza sulla posizione NORMAL (normale). Se l'uscita risulta bassa anche alzando il volume dello stereo, ruotare questi comandi in senso orario. Se si notano distorsioni nel suono quando si alza il volume dello stereo, ruotare i comandi in senso antiorario.

• Se si fa uso di una sola spina di ingresso, disporre i comandi del guadagno per le uscite degli altoparlanti A e B sulla stessa posizione.
• In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA (uscita standard di 500 mV) porre questo comando sulla posizione NORMAL. In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA con uscita massima di 4 V, o più, regolare il livello in modo che si adegui al livello di uscita del car stereo.

Interruttore di selezione ingresso

Per l'ingresso di due canali, far scorrere questo selettore alla sinistra. Per l'ingresso di quattro canali, far scorrere questo selettore alla destra.

Selettore d'ingresso

È possibile porre in ingresso il segnale proveniente dall'uscita esterna (uscita subwoofer) oppure dall'un'uscita altoparlanti dell'apparecchio stereo dell'auto. In caso di utilizzo dell'uscita esterna (uscita del subwoofer) fare scorrere il selettore a sinistra. Per maggiori informazioni sulla connessione si rimanda alla sezione "Schema di collegamento". In caso di utilizzo dell'uscita agli altoparlanti fare scorrere il selettore a destra. In tal caso è necessario fare uso del cavetto d'ingresso per altoparlanti provvisto di spina RCA fornito in dotazione. Per maggiori informazioni in merito si rimanda alla sezione "Utilizzo dell'ingresso agli altoparlanti".

Regolazione corretta del guadagno

• Q uesta unità è provvista di una funzione di protezione il cui scopo è prevenire l'insorgere di malfunzionamenti nell'unità stessa e nei diffusori a causa dell'eccessiva potenza del segnale d'uscita oppure di un utilizzo o di collegamenti non corretti.
• In caso di uscita di un segnale di eccessiva intensità, questa funzione lo azzera completamente nell'arco di pochi secondi. Non si tratta quindi di un malfunzionamento dell'unità. Riducendo il volume dell'unità principale l'uscita audio infatti si ripristinerà.
• All'azzeramento del volume del segnale d'uscita, il controllo di guadagno di questo apparecchio potrebbe risultare non adeguatamente regolato. Per garantire la continuità dell'uscita audio dell'unità principale a volume elevato è sufficiente regolare il controllo di guadagno dell'amplificatore al livello più appropriato in funzione del massimo livello di uscita di preamplificazione dell'unità principale stessa. Non è necessario ridurre il volume dell'unità principale, poiché interviene il controllo di segnale d'uscita eccessivo.
• Q ualora di tanto in tanto il suono d'uscita venga azzerato pur dopo aver ridotto il volume dell'unità principale e regolato adeguatamente il controllo di guadagno dell'amplificatore, si invita a rivolgersi ad un centro di assistenza PIONEER autorizzato.

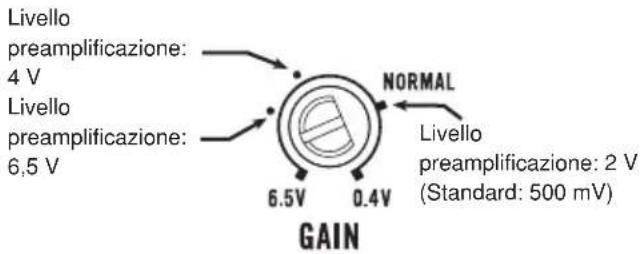

Controllo di guadagno di questa unità

Livello preamplificazione: 4 V Livello preamplificazione: 6,5 V NORMAL Livello preamplificazione: 2 V (Standard: 500 mV) GAIN

• L'illustrazione qui sopra mostra il guadagno impostato su NORMAL.

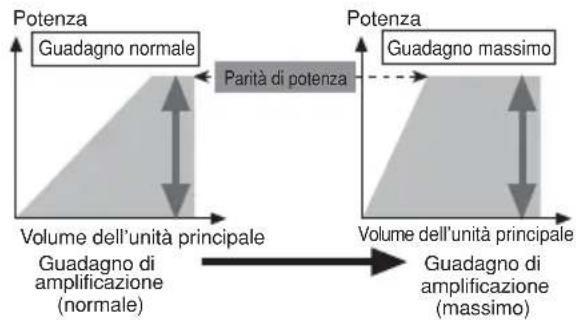

Relazione tra il guadagno dell'amplificatore e la potenza di uscita dell'unità principale

Potenza Guadagno normale Parità di potenza Volume dell'unità principale Guadagno di amplificazione (normale) Volume dell'unità principale Guadagno di amplificazione (massimo) Potenza Guadagno massimo

- E levando il guadagno dell'amplificatore ad un livello non adeguato si otterrà l'aumento della distorsione contro solo un lieve aumento di potenza.

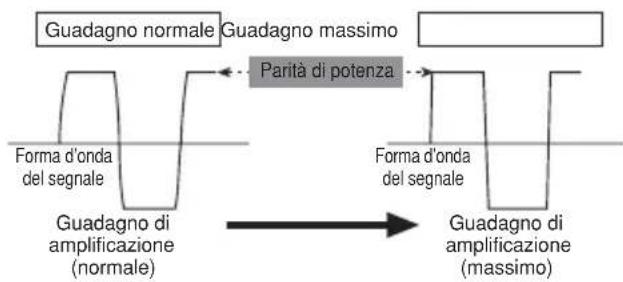

Forma d'onda del segnale con uscita ad alto volume tramite controllo di guadagno dell'amplificatore

Guadagno normale Guadagno massimo Parità di potenza Forma d'onda del segnale Guadagno di amplificazione (normale) Forma d'onda del segnale Guadagno di amplificazione (massimo)

- A d elevati livelli d'uscita la forma d'onda del segnale presenta distorsione ed aumentando il guadagno dell'amplificatore la potenza varia solo di poco.

PRECAUZIONE

• Togliere il contatto negativo (–) dalla batteria per evitare ogni rischio di cortocircuito e danni all’unità.
• Fissare il cablaggio con dei fermi per cavi oppure nastro adesivo. Per proteggere il cablaggio, avvolgere il nastro adesivo intorno al cablaggio dove esso si trova in contatto con parti di metallo.
• N on posare i cavi dove possono riscaldarsi, per esempio dove il dispositivo di riscaldamento rischia di riscaldarli. Se l'isolamento si riscalda, potrebbe danneggiarsi, e risultare in un cortocircuito attraverso la carrozzeria del veicolo.

• A ssicurarsi che i cavi non siano in contatto con delle parti mobili del veicolo, come leva del cambio, freno a mano oppure meccanismo a scorri- mento del sedile.

• N on cortocircuitare i cavi. In caso contrario, il circuito di protezione non funzionerà quando sarà necessario.

• Evitare di collegare altri apparecchi tramite rimozione copertura cavo di alimentazione per accedere all'alimentazione. Questo risulterà in sovraccarico ed eccessivo riscaldamento.
• N on sostituire mai il fusibile con uno di valore o taratura superiore a quella del fusibile originale. L'uso di fusibili non adeguati può determinare un surriscaldamento o generare fumo, eventualmente danneggiando il prodotto e procurando lesioni o ustioni.

PRECAUZIONE:

Per evitare danneggiamenti e/o lesioni

• N on mettere direttamente alla massa il cavo dell'altoparlante oppure collegare un cavo negativo (−) a diversi altoparlanti.
• Q uesta unità è fornita per veicoli con una batteria da 12 volt ed una messa alla massa negativa. Prima di installarla in un veicolo, autocarro oppure un autobus, controllare la tensione della batteria.
• Se l'impianto stereofonico della vettura viene lasciato in funzionamento per un lungo periodo di tempo a motore spento o al minimo, la batteria può esaurirsi. Disattivare l'impianto stereo della macchina quando il motore è fermo o al minima.

• Se il cavo di telecomando del sistema dell'amplificatore viene collegato al terminale dell'alimentazione attraverso l'interruttore di accensione (12 V, CC), l'amplificatore sarà sempre attivato quando l'accensione è attivata, indipendentemente dal fatto che l'impianto stereo della macchina sia attivato oppure no. Dovuto a questa condizione, la batteria potrà esaurirsi se si lascia il motore fermo o al minimo.

• Gli altoparlanti collegati all'amplificante deve conformarsi alle sequente standard, altrimenti prendono fuoco, emetono fumo oppure diventa danneggiati. l'impedenza dell'audio deve esser da 2 a 8 ohms. Nel caso della connessione di duecanali con altri canali, l'impedanza dell'audio deve esser da 4 a 8 ohms.

• Installare ed istradare il cavo per la batteria (venduto separatamente) quanto più possibile lontano dai cavi degli altoparlanti. Installare ed istradare i cavi della batteria e della messa a terra (venduti separatamente), degli altoparlanti e dell'amplificatore quanto più lontani possibile dall'antenna, dal cavo dell'antenna e dal sintonizzatore.

Canale degli altoparlanti Tipo di altoparlanti Alimentazione

Quattro canali	Subwoofer Ingresso nominale: Minimo 70 W
	Altro che il subwoofer Ingresso massimo: Minimo 150 W
Due canali	Subwoofer Ingresso nominale: Minimo 200 W
	Altro che il subwoofer Ingresso massimo: Minimo 600 W
Uscita dell’altopar- Subwoofer Ingresso nominale: Minimo 70 W
lante a tre canali A Altro che il subwoofer Ingresso massimo: Minimo 150 W
Uscita dell’altopar- Subwoofer Ingresso nominale: Minimo 200 W
lante a tre canali B Altro che il subwoofer Ingresso massimo: Minimo 600 W

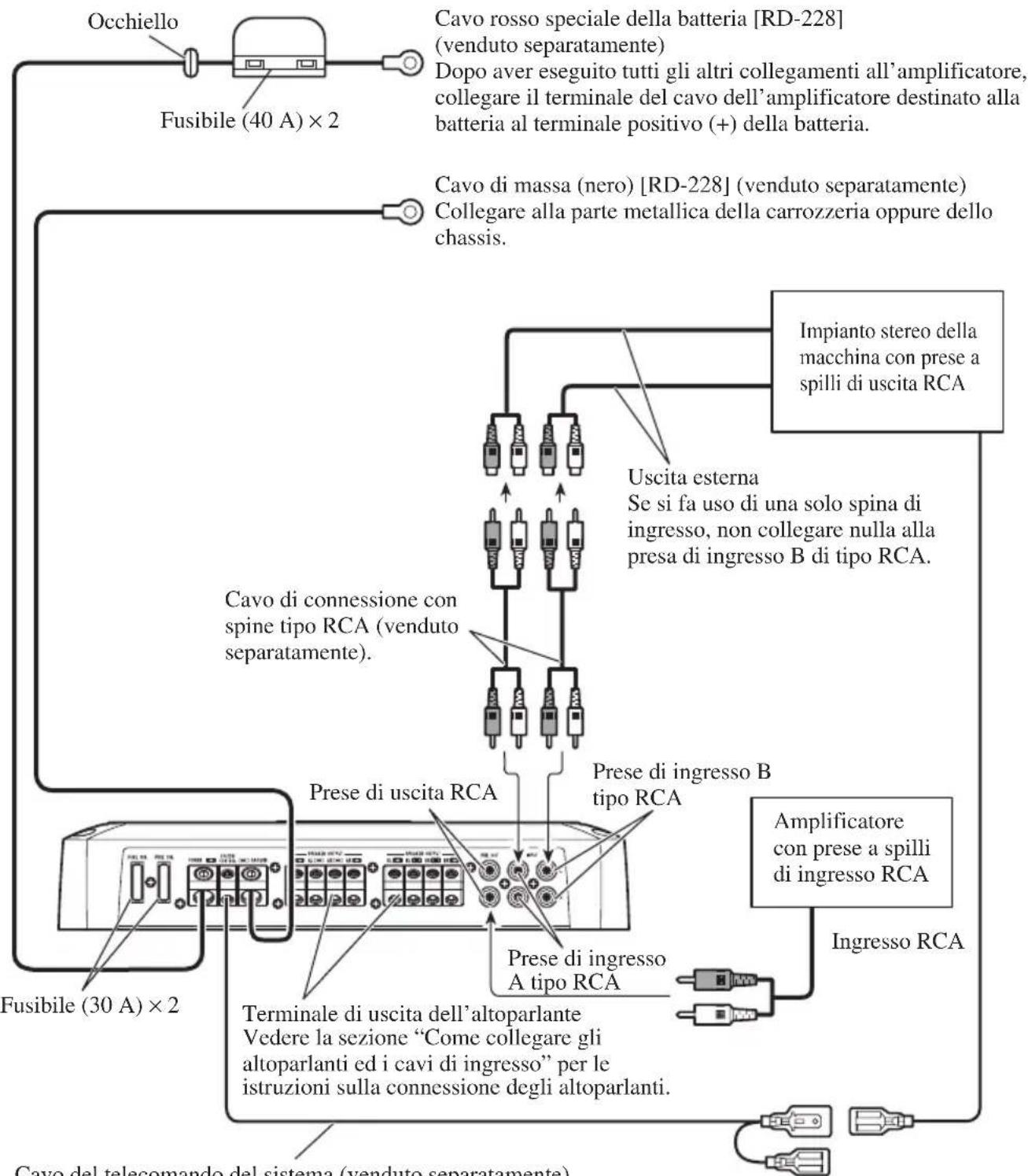

Schema di collegamento

• Questo schema mostra le connessioni in caso di utilizzo dell'uscita esterna (uscita per subwoofer). Fare scorrere verso destra il selettore d'ingresso (RCA).
• Le connessioni tuttavia differiscono qualora si utilizzi l'uscita altoparlanti. Per maggiori informazioni in merito si rimanda alla sezione "Utilizzo dell'ingresso altoparlanti". In entrambi i casi è necessario regolare la posizione del selettore d'ingresso. Per maggiori informazioni in merito si rimanda alla sezione "Regolazione di questa unità".

Cavo del telecomando del sistema (venduto separatamente) Collegare il terminale maschio di questo cavo al terminale dell'impianto stereo per il telecomando del sistema (SYSTEM REMOTE CONTROL). Il terminale femmina può essere collegato al terminale di comando del relè dell'antenna automatica. Se l'impianto stereo della macchina non presenta un terminale per il telecomando del sistema, collegare il terminale maschio al terminale dell'alimentazione attraverso l'interruttore di accensione.

Collegamenti senza saldatura ai terminali

• A i terminali di alimentazione dell'amplificatore non si devono collegare cavi che presentino tratti di conduttore interno esposti (terminale POWER, terminale GND e morsetto del telecomando di sistema). L'improvviso scollegamento o rottura di un cavo in tale condizione potrebbe infatti divenire causa d'incendio o di corto circuito.
• P oiché col tempo il cavo si può allentare, è raccomandabile controllarlo periodicamente e, se necessario, rinnovarne il bloccaggio.
  • L'estremità dei cavi attorcigliati non deve essere né saldata né vincolata in alcun modo.
• D urante il bloccaggio del cavo è necessario evitare di interessarne la guaina isolante.
• Per allentare e serrare la vite dei terminali dell'amplificatore si può far uso della chiavetta esagonale a brugola fornita in dotazione. I cavi devono essere saldamente bloccati nel terminale con l'apposita vite. Tuttavia, poiché l'eccessivo serraggio della vite del terminale del telecomando del sistema potrebbe danneggiarne il cavo, è necessario prestarvi attenzione osservando il comportamento del cavo stesso durante il bloccaggio.

Come collegare il terminale dell'alimentazione

• Si raccomamnda di usare lo speciale cavo rosso per batteria e il cavo di messa a terra [RD-228], venduti a parte. Collegare il cavo per la batteria direttamente al terminale positivo (+) della batteria dell'auto, ed il cavo per la messa a terra al corpo dell'autovettura.
• La sezione raccomandata per i cavi (espressa in AWG: American Wire Gauge) è riportata nella tabella che segue. Il cavo della batteria e il cavo di messa a terra devono essere tutti della stessa sezione.
• Per il telecomando di sistema è consigliabile usare un cavo da AWG 10 a AWG 20.

Sezione del cavo della batteria e cavo di massa

Lunghezza inferiore a inferiore a inferiore a del cavo	4,5 m 7,2 m 11,4 m
Sezione del cavo 8 AWG 6 AWG 4 AWG

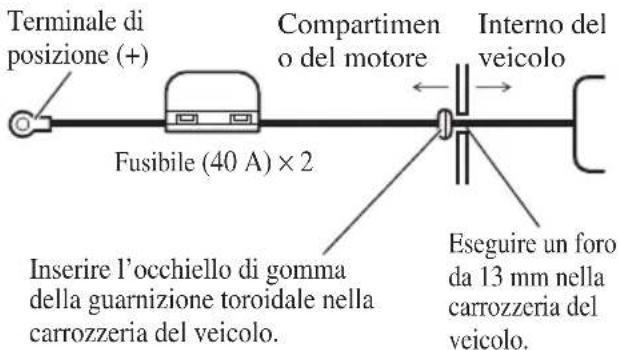

1. Far passare il cavo della batteria dal vano motore all'interno dell'abitacolo.

- D'opo aver eseguito tutti gli altri collegamenti all'amplificatore, collegare il terminale del cavo dell'amplificatore destinato alla batteria al terminale positivo (+) della batteria.

Terminale di posizione (+) Fusibile (40 A) × 2 Compartimen o del motore Interno del veicolo Inserire l'occhiello di gomma della guarnizione toroidale nella carrozzeria del veicolo. Eseguire un foro da 13 mm nella carrozzeria del veicolo.

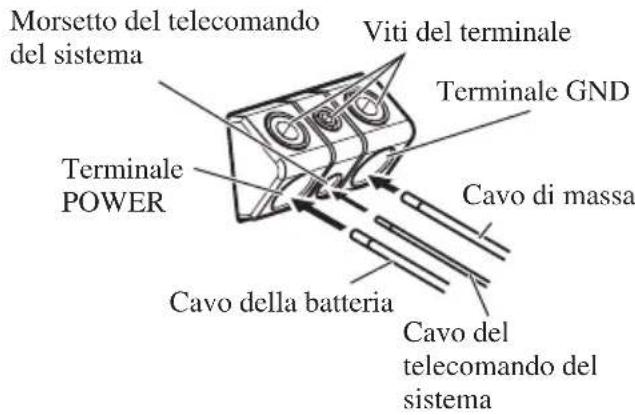

2. Collegare i cavi al morsetto.

- Fissare saldamente i cavi con le viti per morsetti.

Morsetto del telecomando del sistema Viti del terminale Terminale GND Terminale POWER Cavo di massa Cavo della batteria Cavo del telecomando del sistema

ATTENZIONE

Qualora non si fissi saldamente al terminale il cavo della batteria al terminale con le apposite viti, l'area del terminale stesso potrebbe surriscaldarsi divenendo quindi eventualmente causa di danneggiamenti e di lesioni quali, ad esempio, lievi ustioni.

Come collegare il terminale di uscita degli altoparlanti

- Per l'altoparlante è consigliabile usare un cavo da AWG 10 a AWG 16.

1. Con delle pinzette o un taglierino rimuovere all'estremità dei cavi d'altoparlante circa 10 mm a 12 mm di guaina isolante.

per circa 10 mm a 12 mm

1. Collegare i cavi degli altoparlanti al terminale di uscita degli altoparlanti.

- Fissare saldamente i cavi con le viti per morsetti.

Viti del terminale

Terminale di uscita degli altoparlanti

Cavo di altoparlante

Utilizzo dell'ingresso altoparlanti

Con i cavetti d'ingresso altoparlanti provvisti di spina RCA, forniti in dotazione, collegare all'amplificatore i cavetti dell'uscita altoparlanti dell'apparecchio stereo dell'auto.

- Fare scorrere il selettore a destra (SP).

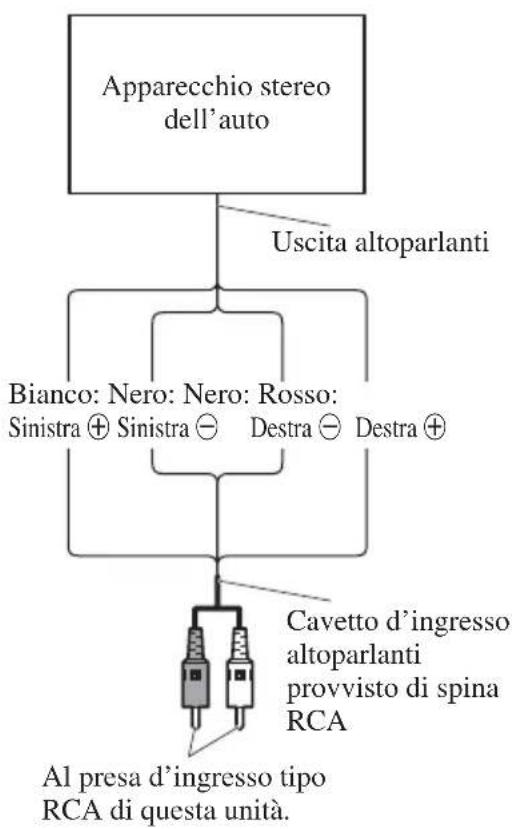

■Connessioni in caso di utilizzo dell'ingresso altoparlanti

- C ollegando il cavo d'uscita altoparlanti dell'apparecchio stereo dell'auto all'amplificatore, quest'ultimo si accende automaticamente all'accensione dell'apparecchio stereo dell'auto. In tal caso non è necessario collegare il cavo del telecomando del sistema.

- Qualora il collegamento tra amplificatore e unità principale sia eseguito utilizzando un cavo d'ingresso diffusori provvisto di spina RCA, esso si accenderebbe solamente in caso di effettivo utilizzo. Qualora siano connessi due o più amplificatori sincronizzati, tutti questi e l'unità principale devono essere collegati mediante il cavo di telecomando del sistema.

Nota:

- Il cavo del telecomando del sistema deve essere collegato quando non si desidera che l'amplificatore si accenda all'accensione dell'apparecchio stereo dell'auto.

Come collegare gli altoparlanti ed i cavi di ingresso

Il modo di uscita dell'altoparlante può essere a quattro canali, a tre canali (stereo + mono) e a due canali (stereo, mono). Colleja i fili dell'alpoparlanpe in giuspo modo secondo le norme di sicurezza sotto le riportate.

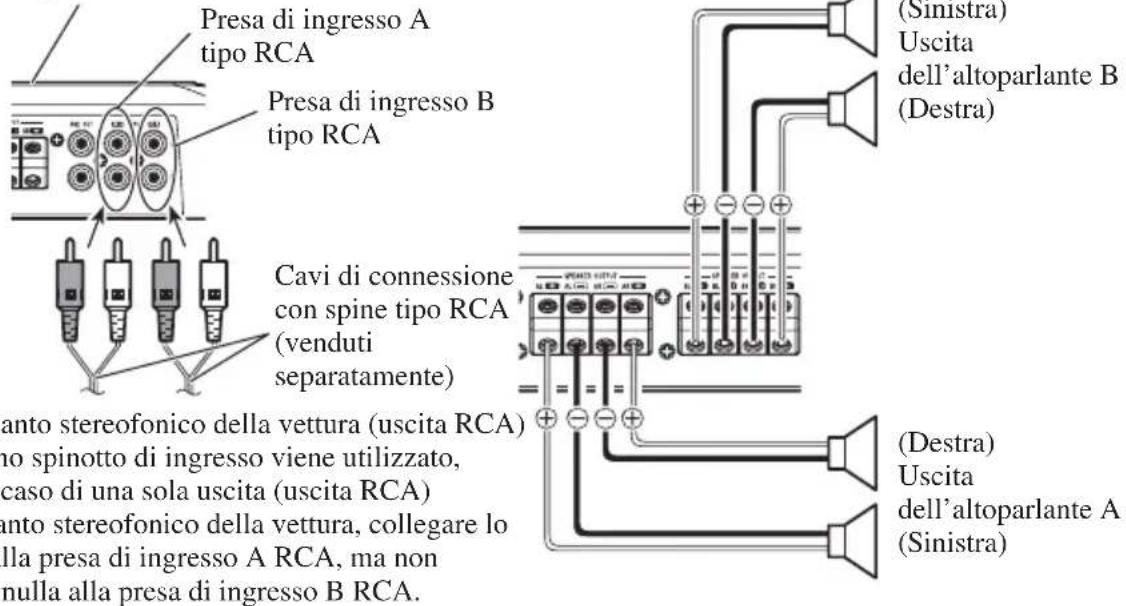

Quattro canali

L'interruttore di selezione ingresso si trova sul lato superiore dell'unità. In caso d'ingresso a due canali fare scorrere il selettore a sinistra. In caso d'ingresso a quattro canali fare scorrere il selettore a destra.

Presa di ingresso A tipo RCA Presa di ingresso B tipo RCA Cavi di connessione con spine tipo RCA (venduti separatamente) (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - + + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - - + + (+ - 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 ( Sinistra ) Uscita dell'altoparlante B (Destra ) + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + -

Dall'impianto stereofonico della vettura (uscita RCA) Se solo uno spinotto di ingresso viene utilizzato, come nel caso di una sola uscita (uscita RCA) dell'impianto stereofonico della vettura, collegare lo spinotto alla presa di ingresso A RCA, ma non collegare nulla alla presa di ingresso B RCA.

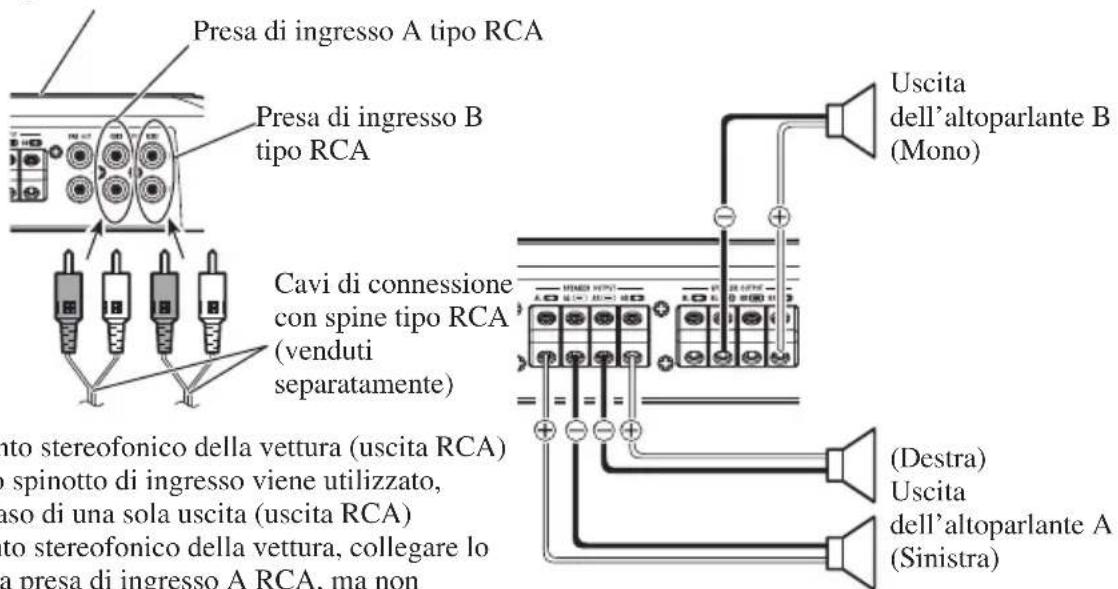

Tre canali

L'interruttore di selezione ingresso si trova sul lato superiore dell'unità. In caso d'ingresso a due canali fare scorrere il selettore a sinistra. In caso d'ingresso a quattro canali fare scorrere il selettore a destra.

Presa di ingresso A tipo RCA Presa di ingresso B tipo RCA Cavi di connessione con spine tipo RCA (venduti separatamente) unto stereofonico della vettura (uscita RCA) so spinotto di ingresso viene utilizzato, aso di una sola uscita (uscita RCA) to stereofonico della vettura, collegare lo a presa di ingresso A RCA, ma non Uscita dell'altoparlante B (Mono) (Destra) Uscita dell'altoparlante A (Sinistra)

Dall'impianto stereofonico della vettura (uscita RCA) Se solo uno spinotto di ingresso viene utilizzato, come nel caso di una sola uscita (uscita RCA) dell'impianto stereofonico della vettura, collegare lo spinotto alla presa di ingresso A RCA, ma non collegare nulla alla presa di ingresso B RCA.

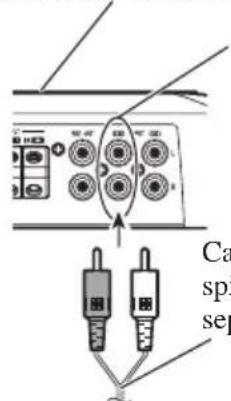

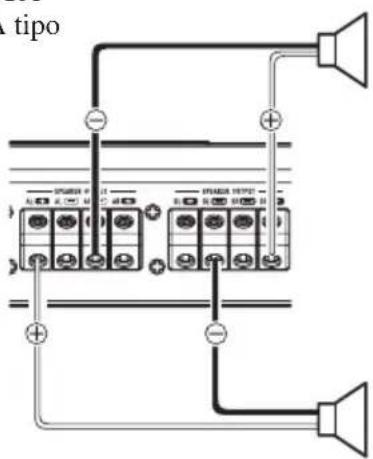

Due canali (stereo)

L'interruttore di selezione ingresso si trova sul lato superiore dell'unità.

Fare scorrere il cursore a sinistra.

Presa di ingresso A tipo RCA In caso di modo a due canali collegare gli spinotti RCA alla presa di ingresso A tipo RCA.

Dall'impianto stereofonico della vettura (uscita RCA)

a tipo + - + - + -

Altoparlante (Destra)

Altoparlante (Sinistra)

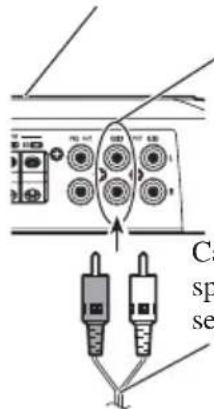

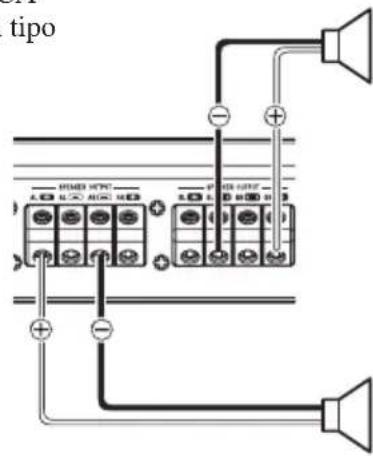

Due canali (mono)

L'interruttore di selezione ingresso si trova sul lato superiore dell'unità.

Fare scorrere il cursore a sinistra.

Ca sp se

Presa di ingresso A tipo RCA In caso di modo a due canali collegare gli spinotti RCA alla presa di ingresso A tipo RCA.

Cavo di connessione con spinotti RCA (venduto separatamente)

Dall'impianto stereofonico della vettura (uscita RCA)

tipo + - + - + -

Altoparlante (Mono)

Altoparlante (Mono)

PRECAUZIONE

• N on installare l'unità sulle posizioni seguenti:
—Posti dove potrebbe ferire il conducente o i passaggeri se il veicolo si arresta bruscamente.
—Posti dove potrebbe disturbare il conducente, come pavimento verso la parte anteriore del sedile del conducente.
- A ssicurarsi che i cavi non vengano presi nel meccanismo a scorrimento del sedile, provocando così un cortocircuito.
- V erificare che nulla si trovi dietro il pannello quando si esegue un foro per l'installazione dell'amplificatore. Assicurarsi di proteggere tutti i cavi e componenti importanti come linee del carburante, linee del freno e cablaggio elettrico, contro i danni.
- Installare le viti autofilettanti in tale modo che le punte delle viti non siano in contatto con i cavi. Questa precauzione è importante per evitare che i cavi vengano tagliati dalle vibrazioni della vet-tura, poiché cio può risultare in un incendio.
- NON lasciare che l'amplificatore entri in contatto con liquidi nel luogo in cui esso è installato. Si potrebbero generare infatti scosse elettriche. Il contatto con i liquidi può altresì danneggiare l'amplificatore stesso e i diffusori, con emissione di fumo e creazione di surriscaldamento. La superficie dell'amplificatore o quella degli altoparlanti ad esso collegati potrebbe inoltre divenire molto calda e, al contatto, procurare piccole scottature.
- Per ottenere una installazione appropriata, utilizzare le parti fornite nel modo specificato. Se qualunque parte diversa da quelle fornite viene utilizzata, potrà danneggiare le parti interne dell'amplificatore, oppure potrà allentarsi e l'amplificatore rischia di danneggiarsi.
- N on sostituire mai il fusibile con uno di valore o taratura superiore a quella del fusibile originale. L'uso di fusibili non adeguati può determinare un surriscaldamento o generare fumo, eventualmente danneggiando il prodotto e procurando lesioni o ustioni.

PRECAUZIONE:

Per evitare malfunzionamenti e/o lesioni

- Per assicurare una dissipazione appropriata di calore dall'amplificatore, fare attenzione ai seguenti punti per l'installazione.

—Lasciare uno spazio adeguato sopra l'amplificatore per ottenere una ventilazione appropriata. —Non ricoprire l'amplificatore con tappeti o moquette.

- NON lasciare che l'amplificatore entri in contatto con liquidi nel luogo in cui esso è installato. Si potrebbero generare infatti scosse elettriche. Il contatto con i liquidi può altresì danneggiare l'amplificatore stesso e i diffusori, con emissione di fumo e creazione di surriscaldamento. La superficie dell'amplificatore o quella degli altoparlanti ad esso collegati potrebbe inoltre divenire molto calda e, al contatto, procurare piccole scottature.

- N on installare l'amplificatore in luoghi instabili come il pannello della ruota di scorta.

- V erificare che nulla si trovi dietro il pannello quando si esegue un foro per l'installazione dell'amplificatore. Assicurarsi di proteggere tutti i cavi e componenti importanti come linee del carburante, linee del freno e cablaggio elettrico, contro i danni.

- Eseguire prima i collegamenti provvisori, poi verificare se l'amplificatore ed il sistema funzionano in modo adeguato.

- Per ottenere una installazione appropriata, utilizzare le parti fornite nel modo specificato. Se qualunque parte diversa da quelle fornite viene utilizzata, potrà danneggiare le parti interne dell'amplificatore, oppure potrà allentarsi e l'amplificatore rischia di danneggiarsi.

Esempio dell'installazione sul pavimento oppure sullo chassis

1. Posizionare l'amplificatore dove deve essere installato. Inserire le viti autofilettanti fornite (4 mm × 30 mm) nei fori delle viti. Spingere le viti con un cacciavite per fare dei segni dove i fori dell'installazione devono essere fatti.
2. Eseguire dei fori del diametro di 2,5 mm al punto marcato ed installare l'amplificatore, sia su tappeto, sia direttamente sullo chassis.

Riapplicazione del coperchio superiore

1. Allineare il coperchio superiore all'unità e inserire le viti.

- Il coperchio può essere installato nella direzione desiderata per adattarsi all'amplificatore.

1. Serrare bene le viti con la chiave esagonale da 4mm.

Viti autofilettanti (4 mm × 30 mm) Vite Coperchio superiore Eseguire dei fori del diametro di 2,5 mm Pavimento oppure chassis

Caratteristiche

Alimentazione 14,4 V C.C. (10,8 V a 15,1 V permissibile)

Consumo 28 A (ad alimentazione continua, 4 Ω)

Corrente media consumata* 10 A (4 Ω per quattro canali)

20 A (4 Ω per due canali)

20 A (2 Ω per quattro canali)

Fusibile 30 A × 2

Dimensioni 301 (L) mm × 57 (A) mm × 213 (P) mm

Peso 3,5 kg (Cavi per il cablaggio non compresi)

Uscita massima di potenza 150 W × 4 (4 Ω) / 600 W × 2 (4 Ω)

Uscita di potenza continua 75 W × 4 (a 14,4 V, 4 Ω, 20 Hz a 20 kHz 1,0% THD)

300W× 2 (a 14,4V,4 ,1kHz1,0% THD)

150 W × 4 (a 14,4 V, 2 Ω, 1 kHz 1,0% THD)

Impedenza di carico 4 Ω (2 Ω a 8 Ω permissibile)

Risposta in frequenza 10 Hz a 50 kHz (+0 dB, -3 dB)

Rapporto segnale/rumore 100 dB (IEC-A rete)

Distorsione 0,005 % (10 W, 1 kHz)

Separazione 70 dB (1 kHz)

60 dB (100 Hz a 10 kHz)

Filtro passa-basso ...... Frequenza di taglio: 40 Hz a 500 Hz

Pendenza di taglio: -12 dB per ottava

Filtro passa-alto ...... Frequenza di taglio: 40 Hz a 500 Hz

Pendenza di taglio: -12 dB per ottava

Comando del guadagno RCA: 400 mV a 6,5 V

Altoparlante: 1,6 V a 26 V

Livello di ingresso massimo / impedenza RCA: 6,5 V / 22 kΩ

Altoparlante: 26 V / 90 kΩ

Nota:

- C caratteristiche tecniche e design soggetti a modifiche senza preavviso a causa di migliorie.

\*Corrente media consumata

- La corrente media consumata è circa uguale alla corrente massima consumata da questa unità quando un segnale audio viene immesso. Tenere presente questo valore per il calcolo della corrente totale consumata dai vari amplificatori utilizzati.
