MODE D'EMPLOI PRSD420 PIONEER
Contenido Antes de usar est
Avant d'utiliser cet appareil .... 1
Visitez notre site Web .... 1
En cas d'anomalie .... 1
PRÉCAUTION 2
PRÉCAUTION 2
ATTENTION 2
Réglage de l'appareil .... 3
Témoin d'alimentation 3
Couvercle supérieur.... 3
Commande de la fréquence de coupure ..... 3
Interrupteur BFC (Commande de fréquence de battement) 3
Sélecteur LPF (Filtre passe-bas)/ HPF (Filtre passe-haut) 4
Commande du gain 4
Commutateur de sélection d'entrée 4
Sélecteur d'entrée 4
Réglage correct du gain 5
Raccordement de l'appareil 6
Schéma de raccordement 7
Prise de connexion sans soudure 8
Raccordement de la borne d'alimentation ..... 8
Raccordement des bornes de sortie vers les haut-parleurs .... 9
Utilisation de l'entrée de haut-parleur ..... 9
Raccordement des haut-parleurs et des câbles .... 10
Installation 12
Exemple d'installation sur le tapis de sol ou sur le châssis 13

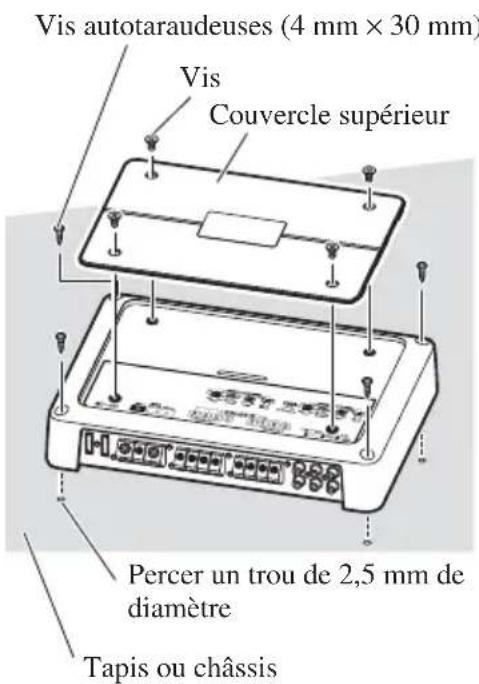

Remise en place du couvercle supérieur ..... 13
Caractéristiques techniques ..... 14
Avant d'utiliser cet appareil
Nous vous remercions d'avoir acheté cet appareil PIONEER. Avant de l'utiliser, prendre soin de lire ce manuel.

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.
Les habitants des états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).
Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.
Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l'environnement et la santé humaine.
Visitez notre site Web
Rendez-nous visite sur le site suivant: http://www.pioneer.fr
- E nregistrez votre produit. Nous conserverons sur fichier les détails de votre achat pour vous permettre de vous reporter à ces informations en cas de déclaration à votre assurance pour perte ou vol.
- N otre site Web fournit les informations les plus récentes sur la Pioneer Corporation.
En cas d'anomalie
En cas d'anomalie de fonctionnement, veuillez consulter le distributeur ou le centre d'entretien PIONEER le plus proche.
PRÉCAUTION
- Ne remplacez pas le fusible par un fusible de plus grande valeur ou de plus grand calibre. L'utilisation d'un fusible inadapté peut entraîner une surchauffe et de la fumée, et peut provoquer l'endommagement de l'appareil et des blessures, y compris des brûlures.
- Utilisez la clé hexagonale fournie pour serrer les vis lors de la fixation des câbles sur la borne. L'utilisation d'une longue clé hexagonale en vente dans le commerce peut entraîner l'application d'un couple de serrage excessif et endommager les bornes et les câbles.
PRÉCAUTION
Diagramme A - Correct


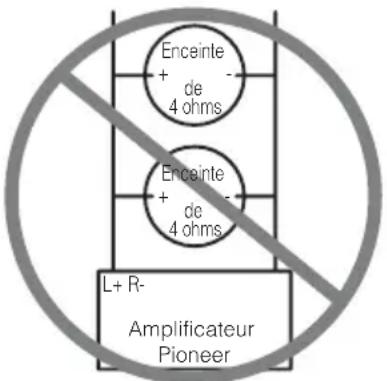

Diagramme B - Incorrect
NE PAS installer ou utiliser l'amplificateur Pioneer en câblant des haut-parleurs de 4 ohm (ou moins) en parallèle pour obtenir un branchement en pont de 2 ohm (ou moins) (schéma B).
Ce type de branchement incorrect peut provoquer des détériorations, de la fumée et une surchauffe de l'amplificateur. Le boîtier de l'amplificateur peut aussi devenir chaud et être à l'origine de brûlures légères.
Pour installer ou utiliser correctement un branchement en pont sur un amplificateur à double canal et obtenir une charge de 4 Ω, câbler deux haut-parleurs de 8 Ω en parallèle avec Gauche + et Droite – (schéma À) ou utiliser un seul haut-parleur de 4 Ω. Pour un amplificateur à quatre canaux, se reporter au schéma de connexion de sortie des haut-parleurs pour un branchement en pont se trouvant sur le panneau arrière de l'amplificateur et câbler deux haut-parleurs de 8 Ω en parallèle pour obtenir une charge de 4 Ω ou utiliser un seul haut-parleur de 4 Ω par
canal.
En cas de questions ou de difficultés, contacter le revendeur local Pioneer agréé ou appeler le service à la clientèle de Pioneer.
ATTENTION
- Nous recommandons que vous utilisiez le faisceau de câbles de liaison à la batterie (un câble rouge et un câble de masse) qui est vendu séparément [RD-228]. Reliez le câble rouge à la borne positive (+) de la batterie et le câble de masse à la carrosserie du véhicule.
- N e touchez pas l'amplificateur quand vous avez les mains mouillées, faute de quoi vous risquez de ressentir une secousse électrique. Pareillement, ne touchez pas l'amplificateur s'il est mouillé.
- Pour votre sécurité et celles des autres usagers de la route, maintenez le niveau d'écoute à une valeur telle que les bruits de la circulation demeurent nettement perceptibles.
- Si le fusible monté sur le câble de liaison à la batterie, câble qui est vendu séparément, a grillé ou bien s'il en est ainsi de celui de l'amplificateur, vérifiez soigneusement toutes les connexions d'alimentation. Recherchez la cause de l'anomalie puis corrigez-la; enfin, remplacez le fusible grillé par un fusible de même taille et de même calibre.
- Pour éviter d'endommager l'amplificateur et les haut-parleurs, le circuit de protection coupe l'alimentation de l'amplificateur (les sons ne sont plus émis) dès que survient une situation anormale. Dans ce cas, mettez l'ensemble des appareils hors tension et contrôlez les liaisons entre l'amplificateur et les haut-parleurs. Le cas échéant, recherchez la cause de l'anomalie et corrigez-la.
- Consultez le revendeur si vous n'êtes pas en mesure de résoudre le problème qui se pose à vous.
- Pour éviter toute secousse électrique et tout risque de court-circuit au cours des opérations de raccordement et d'installation, n'oubliez pas de débrancher le câble relié au pôle négatif de la batterie (−) avant d'effectuer quelque opération que ce soit.
- À vant d'effectuer un perçage requis par l'installation de l'amplificateur, assurez-vous que vous pouvez le faire sans danger pour les câbles, canalisations, flexibles, etc., qui sont placés derrière le panneau que vous devez percer.
- NE LAISSEZ PAS l'amplificateur entrer en contact avec des liquides à cause, par exemple, de l'emplacement où il a été placé. Cela pourrait entraîner une secousse électrique. De plus, le contact avec un liquide pourrait endommager l'amplificateur et les enceintes, produire de la fumée ou surchauffer l'appareil. Enfin, la surface de l'amplificateur et des enceintes connectées peut devenir chaude au toucher et entraîner de légères brûlures.

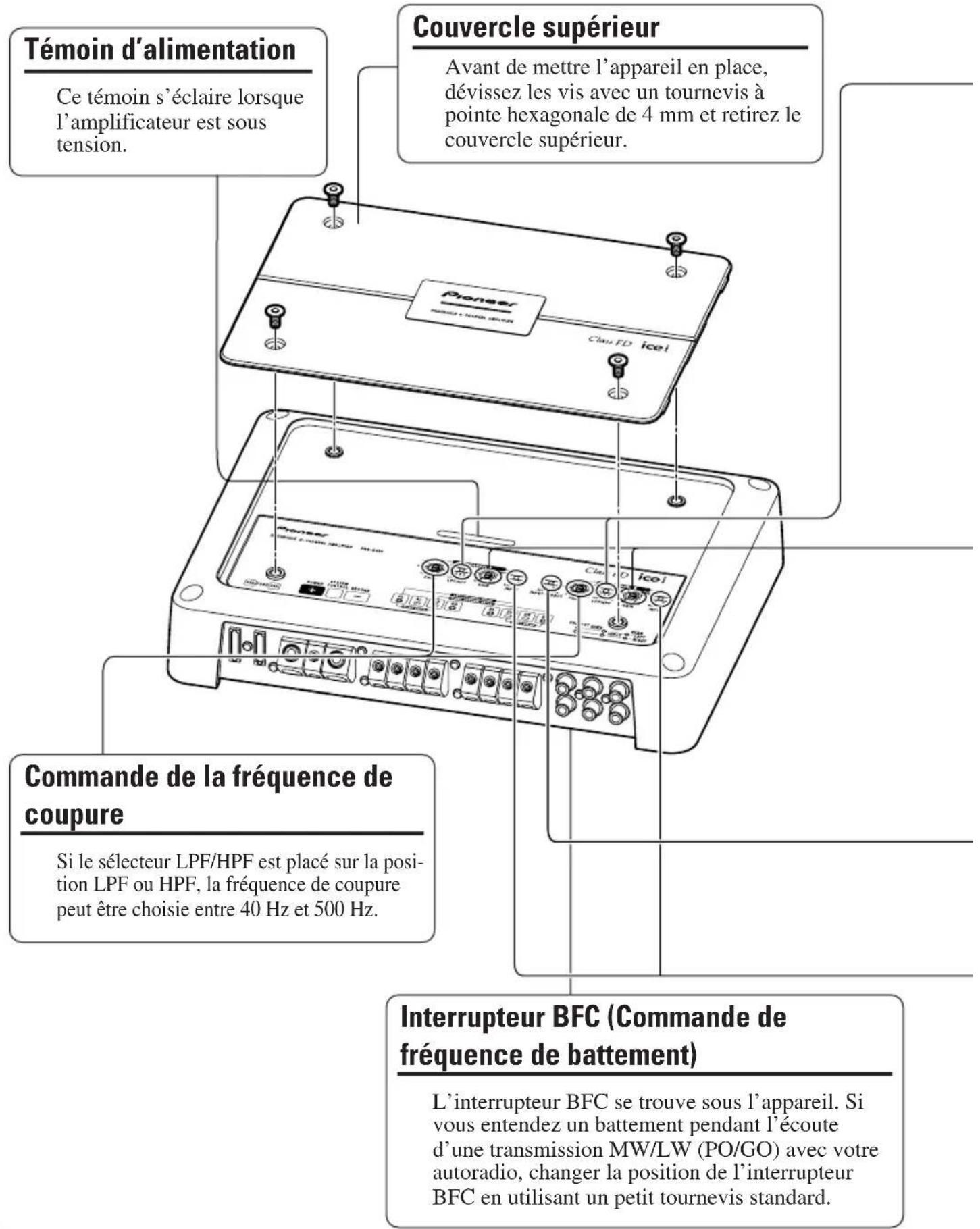

Réglage de l'appareil
- Pour ajuster les commutateurs, utilisez un tournevis standard si nécessaire.
Positionnez le sélecteur LPF/HPF comme indiqué ci-dessous en tenant compte de l'autoradio et du type du haut-parleur relié au connecteur de sortie.
Sélecteur Gamme des fréquences Type de haut-Remarques LPF/HPF disponibles en sortie parleur
LPF (gauche) * — 40 Hz à 500 Hz Haut-parleur Utilisez un haut-parleur d'extrêmes graves d'extrêmes graves.
OFF (centre) Tout le spectre des fréquences Haut-parleur
| pleine gamme | |||
| HPF (droite) | * 40 Hz à 500 Hz — | Haut-parleur pleine gamme | Choisissez cette position si les fréquences* très graves sont inutiles compte tenu des haut-parleurs utilisés. |
* R eportez-vous au paragraphe “Commande de la fréquence de coupure”.
Commande du gain
Le réglage des commandes de gain A et B permet d'adapter la sortie de l'autoradio à l'amplificateur Pioneer.
En principe, placez les controleurs de gain sur la position NORMAL. Si le niveau d'écoute est faible même lorsque la commande de l'autoradio est sur la position correspondant au maximum, tournez ces commandes de gain dans le sens des aiguilles d'une montre.
Inversement, si vous constatez de la distorsion lorsque vous augmentez le niveau de sortie de l'autoradio, tournez ces commandes dans le sens contraire des aiguilles d'une montre.
- Si vous n'utilisez qu'une seule prise d'entrée, réglez sur la même position, les commandes de gain pour les haut-parleurs A et B.
- Choisissez la position NORMAL si l'autoradio stéréo est équipé de prises Cinch (RCA) (niveau de sortie standard à 500 mV). Si cet appareil est utilisé conjointement avec un autoradio stéréo Pioneer pourvu de prises Cinch (RCA) sur lesquelles peuvent se trouver une tension de sortie de 4 V ou plus, réglez le niveau en fonction du niveau de sortie de l'autoradio.
Commutateur de sélection d'entrée
Dans le cas où deux voies sont appliquées sur l'amplificateur, placez ce sélecteur sur la position de gauche; dans le cas de quatre voies, placez ce sélecteur sur la position de droite.
Sélecteur d'entrée
Il est possible d'entrer des signaux à partir de la sortie extérieure d'un autoradio (sortie de haut-parleur d'extrêmes graves) ou de la sortie d'enceinte d'un autoradio. Lors de l'utilisation d'une sortie extérieure (sortie de haut-parleur d'extrêmes graves), faites glisser le sélecteur sur la gauche. Pour les instructions de connexion, reportez-vous à la section "Schéma de raccordement". Lors de l'utilisation de la sortie de haut-parleur, faites glisser le sélecteur sur la droite. Dans ce cas, il est nécessaire d'utiliser le cordon d'entrée de haut-parleur muni de fiches Cinch (RCA) fourni. Pour les détails, reportez-vous à la section "Utilisation de l'entrée de haut-parleur".
Réglage correct du gain
- C et appareil est muni d'une fonction de protection qui protège l'appareil et les enceintes de tout mauvais fonctionnement dû à une utilisation incorrecte ou à une connexion incorrecte.
- Quand le son est sorti à un niveau de volume élevé, etc. cette fonction coupe la sortie du son en quelques secondes. Ce n'est pas un mauvais fonctionnement. Si vous baissez le niveau de volume de l'appareil principal, la sortie du son est rétablie.
- Si la sortie du son est coupée, c'est peut-être parce que la commande de gain de cet appareil est réglée incorrectement. Pour assurer une sortie continue du son même quand le niveau de volume de l'appareil principal est augmenté, réglez la commande du gain de l'amplificateur sur une position correcte en fonction du niveau de sortie maximum préamplifié de l'appareil principal. Il n'est pas nécessaire de diminuer le volume de l'appareil principal et quand la sortie est trop forte.
- Si vous diminuez le volume de l'appareil principal et réglez la commande de gain de l'amplificateur sur la position correcte mais que le son continue à être coupé de temps à autre, contactez le centre de service autorisé PIONEER le plus proche.

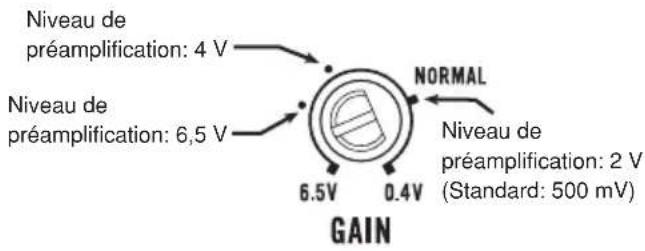

Commande du gain de cet appareil


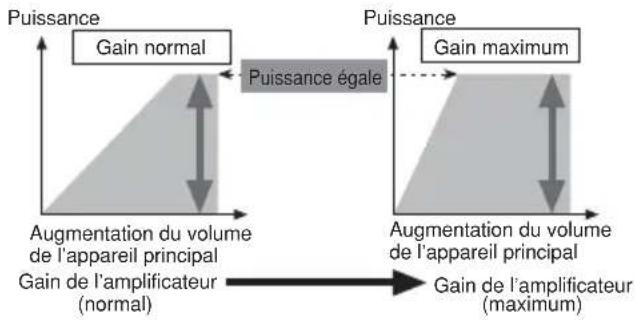

Relation entre le gain de l'amplificateur et la puissance de sortie de l'appareil principal
- Si vous augmentez le gain de l'amplificateur à un niveau incorrect, seule la distorsion est augmentée et la puissance n'augmente que légèrement.

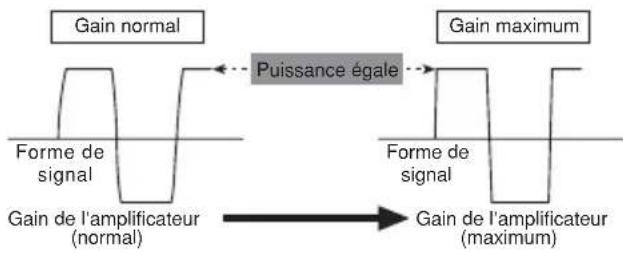

Forme de signal quand la puissance de sortie est élevée par la commande gain de l'amplificateur

PRÉCAUTION
- Pour éviter tout risque de court-circuit ou d'endommager cet appareil, débranchez le câble relié à la borne négative (−) de la batterie, au niveau de cette borne.
- Fixez les câbles au moyen de colliers ou du ruban adhésif. Lorsque l'isolant du câble peut être endommagé par une pièce métallique, assurez sa protection en le gainant de ruban adhésif.
- Faites cheminer les câbles en évitant les zones chaudes telles que les bouches du chauffage. La chaleur peut endommager l'isolant et il peut en résulter un court-circuit si l'âme du câble vient en contact avec la carrosserie.
-
A ssurez-vous que les câbles ne gênent en rien la manoeuvre des organes mobiles tels que rails de siège mais aussi levier de frein de stationnement, pédale de frein, etc.
-
V eillez à ce qu'aucun câble ne soit en court-circuit, faute de quoi le circuit de protection pourrait être dans l'incapacité de remplir son office.
- N ’alimentez pas un appareil par un piquage sur le câble qui alimente un autre appareil. Ce câble n’a peut-être pas la section suffisante pour supporter sans danger l’intensité consommée par les deux appareils.
- N ^- e remplacez pas le fusible par un fusible de plus grande valeur ou de plus grand calibre. L'utilisation d'un fusible inadapté peut entraîner une surchauffe et de la fumée, et peut provoquer l'endommagement de l'appareil et des blessures, y compris des brûlures.

PRÉCAUTION:
Pour éviter toute anomalie ou blessure
- N e reliez pas à la masse le câble (−) d'un haut-parleur; ne reliez pas ensemble plusieurs câbles négatifs de haut-parleurs.
- C et appareil est conçu pour les véhicules alimentés par une batterie 12 V dont le pôle négatif est à la masse. Avant d'installer cet appareil, contrôlez la tension de la batterie.
- Si vous conservez l'autoradio en fonctionnement alors que le moteur est arrêté ou tourne au ralenti, la batterie peut être déchargée au bout d'un certain temps. Pour éviter cela, mettez l'autoradio hors tension.
-
Si le câble de commande à distance de l'amplificateur est relié à la borne d'alimentation par l'intermédiaire du contacteur d'allumage (12 V CC), l'amplificateur sera sous tension dès que vous mettrez le contact, et cela quelle que soit la situation de l'autoradio. En conséquence, la batterie peut être rapidement déchargée si le moteur ne tourne pas, ou tourne au ralenti.
-
Les haut-parleurs qui sont connectés à l'amplificateur doivent se conformer aux standards suivants. Sinon, ils pourraient prendre feu, fumer ou être endommagés. L'impédance de parleur doit être de 2 à 8 ohms. Mais dans le cas où il deux chaines ou un autre pont de connecteur, son impédance peut être de 4 à 8 ohms.
- Installez le câble de liaison à la batterie, vendu séparément, et faites-le cheminer aussi loin que possible des câbles de liaison aux haut-parleurs. Installez le câble de liaison à la batterie, vendu séparément, le câble de masse, les câbles de liaison aux haut-parleurs et l'amplificateur aussi loin que possible de l'antenne, du câble d'antenne et du syntoniseur.
| Voie de sortie Type de haut-parleur Puissance | |
| Quatre voies | Haut-parleur d'extrêmes graves P. nominale d'entrée: 70 W minimum |
| Autre que haut-parleur d'extrêmes graves P. maximale d'entrée: 150 W minimum | |
| Deux voies | Haut-parleur d'extrêmes graves P. nominale d'entrée: 200 W minimum |
| Autre que haut-parleur d'extrêmes graves P. maximale d'entrée: 600 W minimum | |
| Trois voies Sortie | Haut-parleur d'extrêmes graves P. nominale d'entrée: 70 W minimum |
| haut-parleur A Autre que haut-parleur d'extrêmes graves P. maximale d'entrée: 150 W minimum | |
| Trois voies Sortie | Haut-parleur d'extrêmes graves P. nominale d'entrée: 200 W minimum |
| haut-parleur B | Autre que haut-parleur d'extrêmes graves P. maximale d'entrée: 600 W minimum |

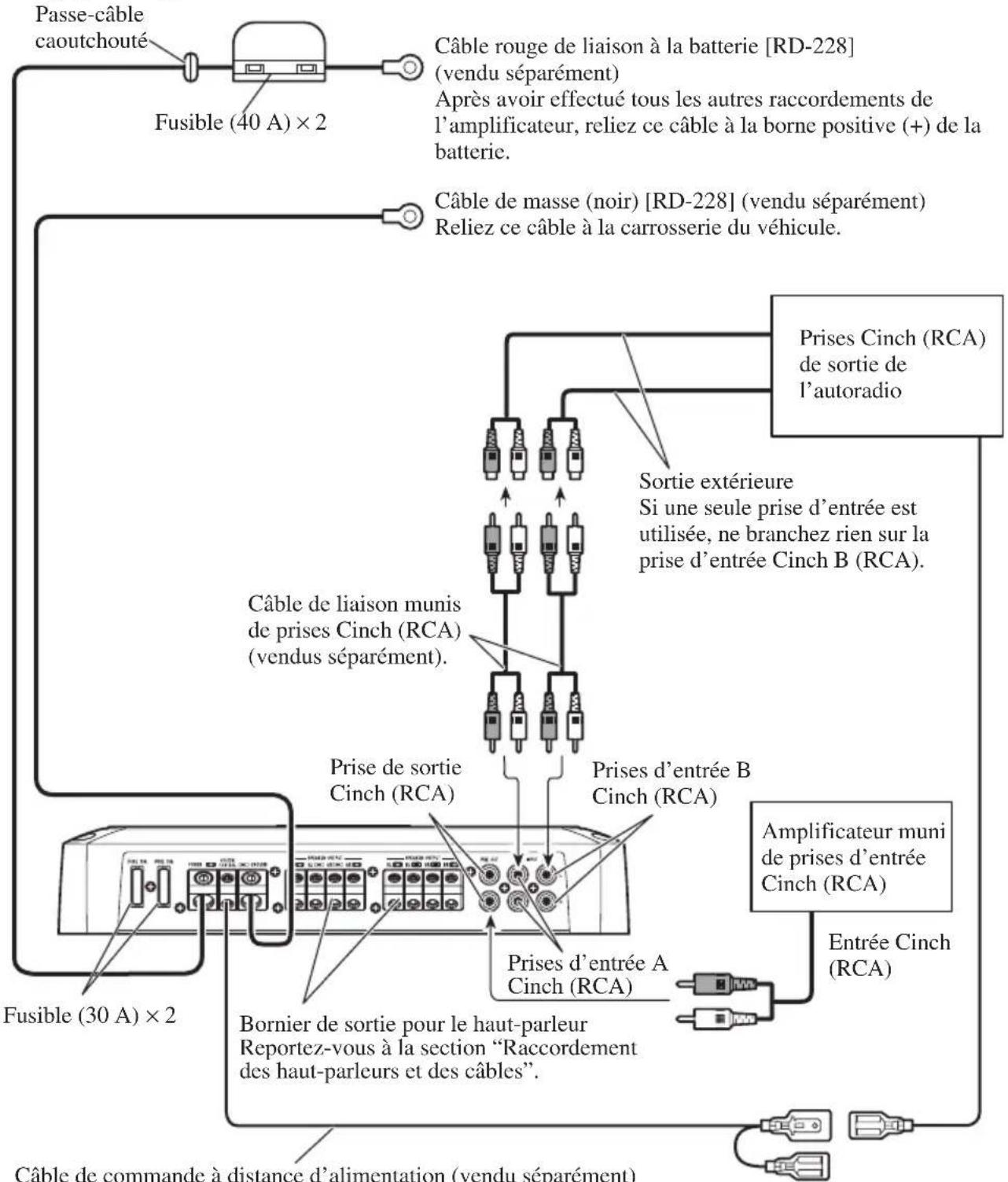

Schéma de raccordement
- Ce schéma montre les connexions en utilisant une sortie extérieure (sortie de haut-parleur d'extrêmes graves). Faites glisser le sélecteur d'entrée sur la gauche (RCA).
- Si vous réalisez une connexion avec une sortie de haut-parleur extérieur, les connexions diffèrent de ce schéma. Pour les détails, reportez-vous à la section “Utilisation de l’entrée de haut-parleur”. Dans chaque cas, vous devez régler le sélecteur d’entrée correctement. Pour les détails, reportez-vous à la section “Réglage de l’appareil”.
Câble de commande à distance d'alimentation (vendu séparément) Reliez la fiche mâle de ce câble à la borne de commande à distance de l'autoradio (SYSTEM REMOTE CONTROL). La fiche femelle doit être reliée à la prise de commande de l'antenne motorisée. Si l'autoradio ne possède par de prise pour commande à distance de la mise sous tension, reliez la fiche mâle à une borne d'alimentation en passant par le contacteur d'allumage.
Prise de connexion sans soudure
- N e connectez pas un câble dont l'âme est à nu à la borne d'alimentation de cet amplificateur (Borne d'alimentation, borne de masse (GND), Borne de commande à distance d'alimentation). Une déconnexion ou une coupure de l'âme du câble peut être la cause d'un incendie ou d'un court-circuit.
- C omme le câble devient lâche avec le temps, il doit être vérifié périodiquement et resserré si nécessaire.
- N e soudez ni ne tordez les extrémités des âmes torsadées.
- Serrez en vous assurant de ne pas coincer la gaine isolante du câble.
- Utilisez la clé hexagonale fournie pour serrer et desserrer la vis de la prise de l'amplificateur. Serrez le câble solidement avec la vis de la prise. Cependant, faites attention de ne pas serrer excessivement en contrôlant l'état du câble pendant le serrage car un serrage excessif de la vis de la prise du système de commande à distance peut endommager le câble.
Raccordement de la borne d'alimentation
- N ous recommandons que vous utilisiez le faisceau de câbles de liaison à la batterie (un câble rouge et un câble de masse) qui est vendu séparément [RD-228]. Reliez le câble rouge à la borne positive (+) de la batterie et le câble de masse à la carrosserie du véhicule.
- La section conseillée des câbles est la suivante (suivant AWG, American Wire Gauge). Le câble de batterie et le câble de masse doivent avoir la même section.
- U tilisez un câble de 10 AWG à 20 AWG pour le câble de commande à distance d'alimentation.
Section de câble de la batterie et câble de masse
| Longueur du moins de moins de moins de câble | 4,5 m 7,2 m 11,4 m |
| Section du câble 8 | AWG 6 AWG 4 AWG |

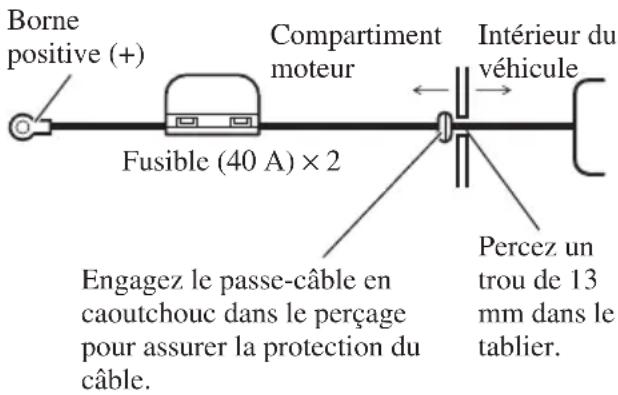

1. Faites passer le câble de liaison à la batterie du compartiment moteur vers l'intérieur du véhicule.
- A près avoir effectué tous les autres raccordements de l'amplificateur, reliez la borne d'alimentation de l'amplificateur à la borne positive (+) de la batterie.


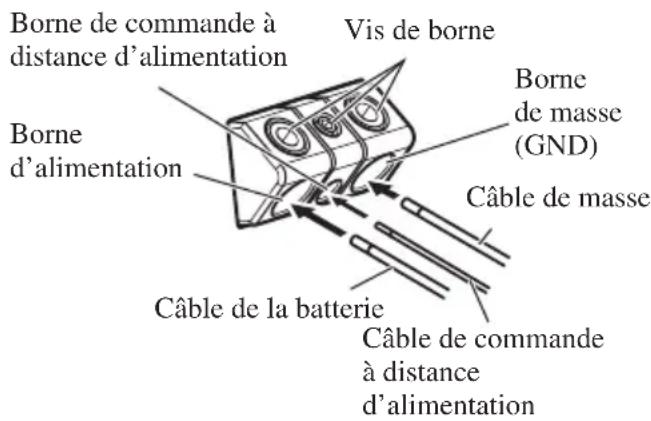

- Serrez soigneusement les câbles au moyen des vis.
Faute de serrer soigneusement le câble de batterie sur la borne au moyen d'une vis de borne, une élévation importante de température de la borne peut se produire et provoquer dommages et blessures, y compris brûlures légères.
Raccordement des bornes de sortie vers les haut-parleurs
- U tilisez un câble de 10 AWG à 16 AWG pour le câble de haut-parleur.
- Dénudez l'extrémité des câbles de haut-parleurs sur environ 10 mm à 12 mm en utilisant des pinces ou un cutter.

- Reliez les câbles de liaisons aux haut-parleurs aux bornes de sortie vers les haut-parleurs.
- Serrez soigneusement les cosses au moyen des vis.
Vis de borne
Borne de sortie vers un haut-parleur
Utilisation de l'entrée de haut-parleur
Connectez les fils de sortie de haut-parleur de l'autoradio à l'amplificateur en utilisant le fil d'entrée de haut-parleur muni de fiches Cinch (RCA) fourni.
- Faites glisser le sélecteur d'entrée sur la droite (SP).

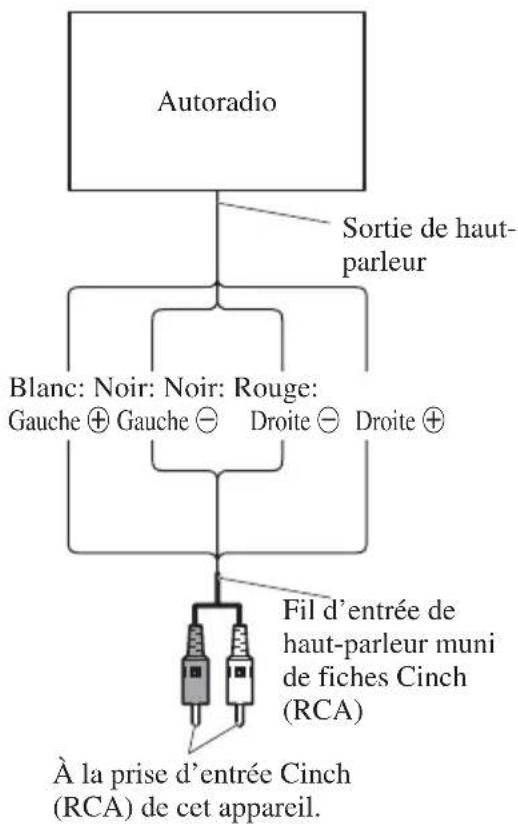

■Connexion lors de l'utilisation de l'entrée de haut-parleur
- C omme le fil de sortie de haut-parleur de l'autoradio est connecté à l'amplificateur, ce dernier ce met automatiquement sous tension quand l'autoradio est mis sous tension. Il n'est pas nécessaire de connecter le câble de commande à distance dans ce cas.
- D ans le cas où l'amplificateur et l'appareil principal sont connecté en utilisant un fil d'entrée de haut-parleur muni de fiches Cinch (RCA), l'amplificateur est mis sous tension uniquement quand un des amplificateurs est utilisé. Si deux amplificateurs ou plus sont connectés en combinaison de façon synchrone, connectez l'appareil principal et tous les amplificateurs avec le câble de commande à distance d'alimentation.
Remarque:
- C onnectez le câble de commande à distance l'amplificateur ne se met pas sous tension en même temps que l'autoradio.
Raccordement des haut-parleurs et des câbles

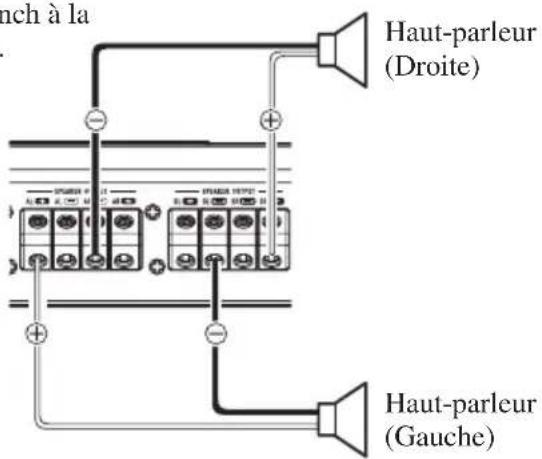

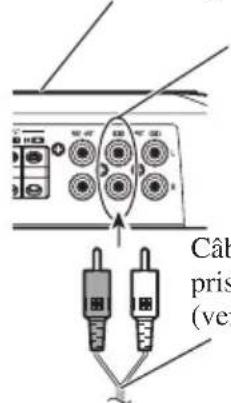

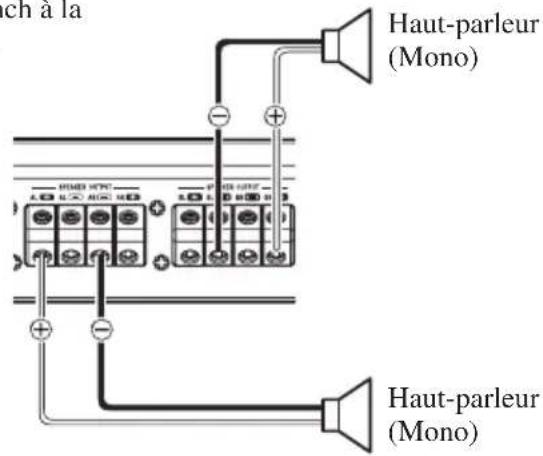

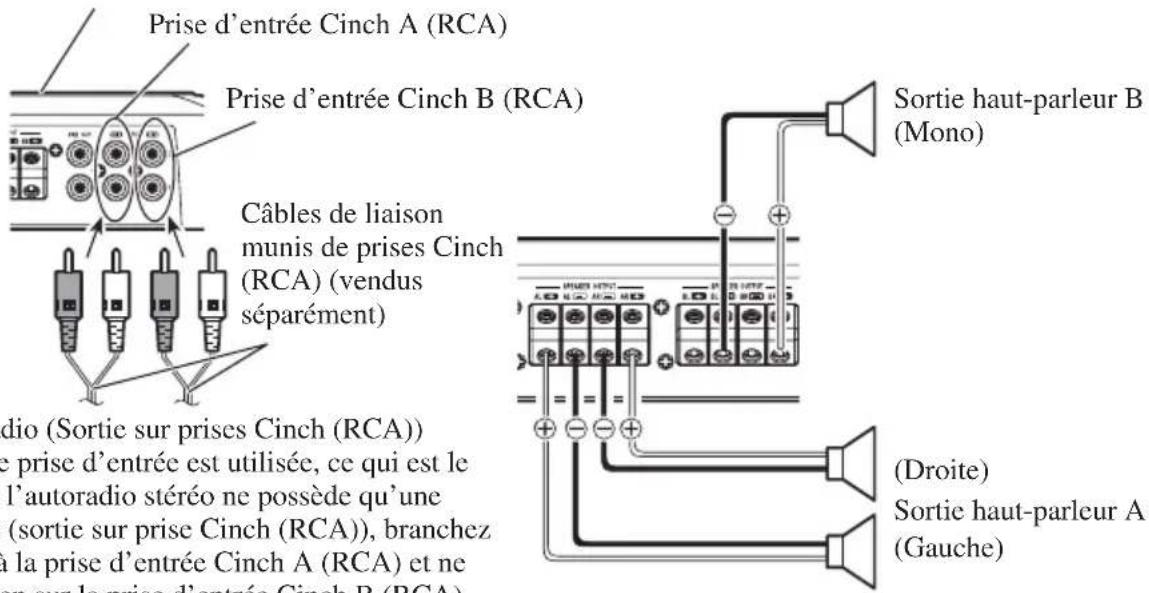

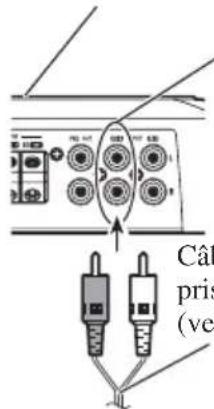

Les haut-parleurs peuvent fonctionner selon trois modes: quatre voies, trois voies (stéréo + mono) ou deux voies (stéréo, mono). Connecter les fils du haut-parleur pour se conformer au mode suivant les figures cidessous.

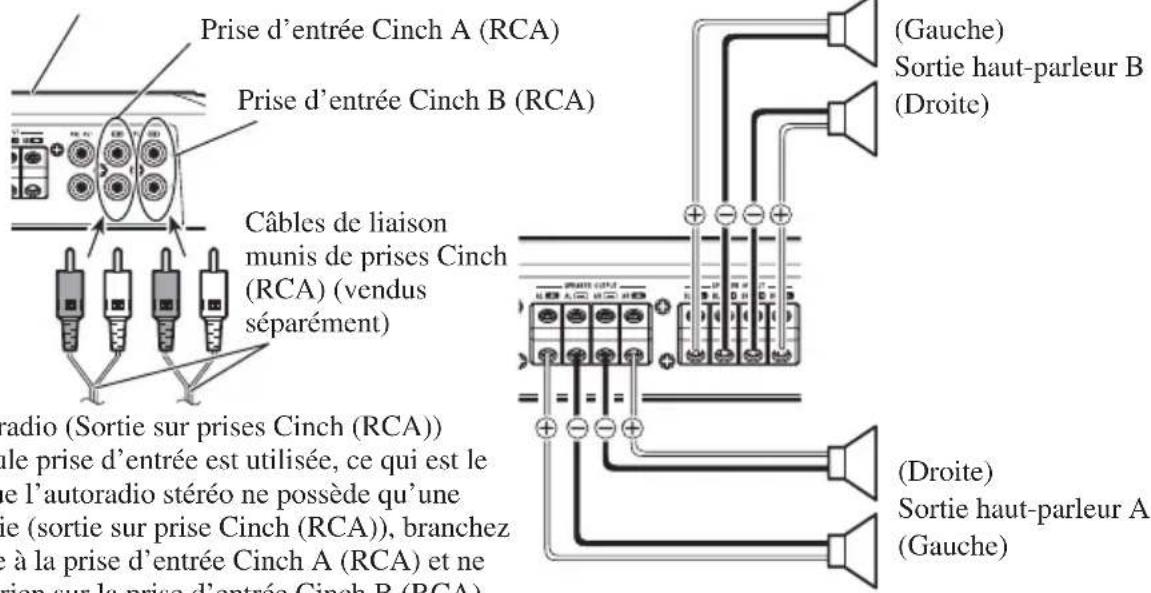

Quatre voies
Le commutateur de sélection d'entrée se trouve sur le dessus de l'appareil. Pour une entrée à deux voies, faites glisser ce sélecteur sur la gauche. Pour une entrée à quatre voies, faites glisser ce sélecteur sur la droite.
Trois voies
Le commutateur de sélection d'entrée se trouve sur le dessus de l'appareil. Pour une entrée à deux voies, faites glisser ce sélecteur sur la gauche. Pour une entrée à quatre voies, faites glisser ce sélecteur sur la droite.
Deux voies (stéréo)
Le commutateur de sélection d'entrée se trouve sur le dessus de l'appareil. Faites glisser ce sélecteur sur la gauche.
Câble de liaison muni de prises Cinch (RCA) (vendu séparément)
De l'autoradio (Sortie sur prises Cinch (RCA))
Le commutateur de sélection d'entrée se trouve sur le dessus de l'appareil. Faites glisser ce sélecteur sur la gauche.
Câble de liaison muni de prises Cinch (RCA) (vendu séparément)
De l'autoradio (Sortie sur prises Cinch (RCA))
PRÉCAUTION
- N'installez pas l'appareil: —dans un endroit où il pourrait blesser un occupant du véhicule en cas d'arrêt brusque; —dans un endroit où il pourrait gêner le conducteur, par exemple devant son siège.
- V eillez à ce que les câbles ne puissent pas être pincés et endommagés par les sièges, ce qui peut conduire à un court-circuit.
- A vant d'effectuer un perçage requis par l'installation de l'amplificateur, assurez-vous que vous pouvez le faire sans danger pour les câbles, canalisations, flexibles, etc., qui sont placés derrière le panneau que vous devez percer.
- Posez les vis autotaraudeuses de manière que leur extrémité ne puisse pas endommager les câbles. Il est important que l'isolant d'un câble ne soit pas endommagé par le frottement sur une pièce, ce qui pourrait ultérieurement entraîner un court-circuit.
- NE LAISSEZ PAS l'amplificateur entrer en contact avec des liquides à cause, par exemple, de l'emplacement où il a été placé. Cela pourrait entraîner une secousse électrique. De plus, le contact avec un liquide pourrait endommager l'amplificateur et les enceintes, produire de la fumée ou surchauffer l'appareil. Enfin, la surface de l'amplificateur et des enceintes connectées peut devenir chaude au toucher et entraîner de légères brûlures.
- Pour effectuer convenablement l'installation, utilisez les pièces fournies et procédez comme il est indiqué. L'utilisation de pièces autres que celles fournies peut endommager l'amplificateur.
- N e remplacez pas le fusible par un fusible de plus grande valeur ou de plus grand calibre. L'utilisation d'un fusible inadapté peut entraîner une surchauffe et de la fumée, et peut provoquer l'endommagement de l'appareil et des blessures, y compris des brûlures.

PRÉCAUTION:
Pour éviter toute anomalie de fonctionnement ou blessure
- Pour que la chaleur puisse se dissiper sans mal, respectez ce qui suit: —veillez à ce qu'un espace dégagé existe au-dessus de l'amplificateur; —ne recouvrez pas l'amplificateur d'un tapis ou d'une moquette.
- NE LAISSEZ PAS l'amplificateur entrer en contact avec des liquides à cause, par exemple, de l'emplacement où il a été placé. Cela pourrait entraîner une secousse électrique. De plus, le contact avec un liquide pourrait endommager l'amplificateur et les enceintes, produire de la fumée ou surchauffer l'appareil. Enfin, la surface de l'amplificateur et des enceintes connectées peut devenir chaude au toucher et entraîner de légères brûlures.
- N'installez pas l'amplificateur sur une surface instable telle que le tapis amovible cachant la roue de secours.
- Le meilleur emplacement d'installation dépend du véhicule, mais, quoi qu'il en soit, doit être rigide et solide.
- Effectuez tout d'abord des raccordements temporaires pour vous assurer que l'amplificateur et les autres appareils fonctionnent correctement.
- Choisissez un emplacement qui permette le retrait sans peine de la roue de secours, du cric et de la boîte à outils.
Exemple d'installation sur le tapis de sol ou sur le châssis
- Posez l'amplificateur à l'emplacement choisi. Introduisez les vis autotaraudeuses fournies (4 mm × 30 mm) dans les perçages. Appuyez fermement sur les vis au moyen d'un tournevis pour marquer les points de perçage.
- Percer des trous de 2,5 mm de diamètre aux emplacements marqués puis fixez l'amplificateur soit à travers le tapis, soit directement sur le châssis.
Remise en place du couvercle supérieur
- Alignez l'appareil et le couvercle supérieur et insérez les vis.
- Le couvercle peut être installé dans la direction souhaitée en fonction de l'amplificateur.
2 Serrez les vis avec un tournevis à pointe hexagonale de 4 mm.
Alimentation 14,4 V CC (10,8 V à 15,1 V permis)
Mise à la masse ...... Pôle négatif de la batterie
Consommation de courant 28 A (à la puissance continue, 4 Ω)
Consommation moyenne de courant* 10 A (4 Ω pour quatre voies)
20 A (4 Ω pour deux voies)
20 A (2 Ω pour quatre voies)
Fusible 30 A × 2
Dimensions 301 (L) mm × 57 (H) mm × 213 (P) mm
Poids 3,5 kg (sans les câbles)
Puissance maximale de sortie 150 W × 4 (4 Ω) / 600 W × 2 (4 Ω)
Puissance continue de sortie 75 W × 4 (pour 14,4 V, 4 Ω, 20 Hz à 20 kHz, avec une DHT de 1,0%)
300W× 2 (pour 14,4V,4 ,1kHz ,avec une DHT de 1,0%
150 W × 4 (pour 14,4 V, 2 Ω, 1 kHz, avec une DHT de 1,0%)
Impédance de charge 4 Ω (2 Ω à 8 Ω permis)
Réponse en fréquence 10 Hz à 50 kHz (+0 dB, -3 dB)
Rapport signal/bruit 100 dB (Réseau IEC-A)
Distorsion 0,005 % (10 W, 1 kHz)
Séparation des voies 70 dB (1 kHz)
60 dB (100 Hz à 10 kHz)
Filtre passe-bas ...... Fréquence de coupure: 40 Hz à 500 Hz
Pente: -12 dB/oct.
Filtre passe-haut ...... Fréquence de coupure: 40 Hz à 500 Hz
Pente: -12 dB/oct.
Commande du gain .... RCA: 400 mV à 6,5 V
Haut-parleur: 1,6 V à 26 V
Niveau maximale / impédance d'entrée .... RCA: 6,5 V / 22 kΩ
Haut-parleur: 26 V / 90 kΩ
Remarque:
- Les caractéristiques et la présentation peuvent être modifiées sans avis préalable à fin d'amélioration.
* Consommation moyenne de courant
- L e courant moyen est proche du courant maximal lorsqu'un signal audio est appliqué à l'entrée de l'amplificateur. Utilisez cette valeur lorsque vous désirez calculer le courant total consommé par plusieurs amplificateurs de puissance.
Tous droits de reproduction et de traduction réservés.
